dosatron D8IL EX User manual

IECEx
DOSATRON INTERNATIONAL S.A.S.
Rue Pascal - B.P. 6 - 33370
TRESSES (BORDEAUX) - FRANCE
Tel. [phone]
Fax. [phone]
[email protected] - www.dosatron.com
© DOSATRON INTERNATIONAL S.A.S 2017
FABRIQUÉ PAR / MANUFACTURED BY
NTD8ILATEX-FR/EN-10-2021-AB

D8 - INDUSTRY LINE - IECEx
IECEx
Manuel d’utilisation
Owner’s manual
NTD8ILATEX-FR/EN-10-2021-AB

© DOSATRON INTERNATIONAL S.A.S / 3
WORLDWIDE - EUROPE :
DOSATRON INTERNATIONAL S.A.S.
Rue Pascal - B.P. 6 - 33370 TRESSES (BORDEAUX) - FRANCE
Tel. [phone] - Fax. [phone] / 10 85
e.mail : [email protected] - http://www.dosatron.com
NORTH & CENTRAL AMERICA :
DOSATRON INTERNATIONAL INC.
2090 SUNNYDALE BLVD. CLEARWATER - FL 33765 - USA
Tel. [phone] - Fax [phone]
Customer Service: 1-800-523-8499
http://www.dosatronusa.com
SERVICE CLIENTÈLE / CUSTOMER SERVICE

© DOSATRON INTERNATIONAL S.A.S / 3© DOSATRON INTERNATIONAL S.A.S / 4
FR
Français .................. Page 5
English .................. Page 33
Annexes/Enclosure ...................... 60
FREN

© DOSATRON INTERNATIONAL S.A.S / 5
Vous venez d'acquérir une pompe doseuse hydromotrice Dosatron
Industry Line spécialement conçue pour répondre aux exigences de la
directive européenne ATEX et IECEx. Ce modèle a été élaboré grâce à
l'expérience de plus de 40 ans.
Nos ingénieurs ont placé la série des DOSATRON largement en tête
de ce que pouvait être l’évolution technique des pompes doseuses
hydromotrices DOSATRON.
Ce DOSATRON se révélera, au fil du temps, comme un allié des plus
fidèles.
Quelques soins dispensés régulièrement sauront vous garantir un
fonctionnement dans lequel le mot panne n’a plus sa place.
VEUILLEZ LIRE CE MANUEL ATTENTIVEMENT
AVANT DE METTRE L’APPAREIL EN SERVICE.
Important !
La référence complète et le numéro de série de votre DOSATRON
figurent sur le corps de pompe.
Vous êtes priés d’enregistrer ces numéros dans la partie réservée
ci-dessous et de les rappeler lors de tout contact ou de besoin
d’information avec votre vendeur.
Réf. : ..................................................................................................
N° Série : ...........................................................................................
Date d’achat : ....................................................................................
Ce document ne constitue pas un engagement contractuel et n’est fourni qu’à
titre indicatif. DOSATRON INTERNATIONAL se réserve le droit de modifier
ses appareils à tout moment.
© DOSATRON INTERNATIONAL S.A.S 2021
Français

© DOSATRON INTERNATIONAL S.A.S / 5© DOSATRON INTERNATIONAL S.A.S / 6
FR
Sommaire
INTRODUCTION
Cadre Réglementaire .................................................................10
MARQUAGE/IDENTIFICATION
Codification de la référence .......................................................12
Marquage ATEX / IECEx ...........................................................13
Caractéristiques..........................................................................15
INSTALLATION
Précautions.................................................................................16
Installation du Dosatron..............................................................19
Conseil d'installation...................................................................22
MISE EN SERVICE/UTILISATION
Première mise en service........................................................... 24
Utilisation....................................................................................24
Réglage du dosage ....................................................................25
Conversions................................................................................25
Option by-pass ...........................................................................25
MAINTENANCE
Recommandations .....................................................................26
Vidange du Dosatron..................................................................27
Raccordement du tuyau d’aspiration.......................................... 27
Nettoyage du piston moteur ......................................................27
Contrôle des joints de la partie dosage......................................28
Contrôle du joint de dosage .......................................................28
Nettoyage et remontage du clapet d’aspiration .........................29
INCIDENTS POSSIBLES ..........................................................30
GARANTIE.................................................................................32

© DOSATRON INTERNATIONAL S.A.S / 7
Précis, simple et fiable
Piston moteur
Eau claire Solution
(eau + % produit)
Piston doseur
Réglage dosage (%) ratio
Produit
concentré
à doser
Une technologie unique intégrant toutes les fonctions du dosage.
Installé sur le réseau d’eau, le Dosatron utilise la pression d’eau comme
seule force motrice. Ainsi actionné, il aspire le produit concentré, le
dose au pourcentage désiré, puis le mélange avec l’eau motrice. La
solution réalisée est alors envoyée en aval. La dose de produit injecté
est toujours proportionnelle au volume d’eau qui traverse le Dosatron,
quelles que soient les variations de débit ou de pression du réseau.

© DOSATRON INTERNATIONAL S.A.S / 7© DOSATRON INTERNATIONAL S.A.S / 8
FR
Introduction
CADRE RÈGLEMENTAIRE
Chaque employeur doit veiller à
protéger les travailleurs en matière
de santé et de sécurité sur leur
lieu de travail (Directive Européenne
89/391/CEE).
Plus particulièrement, pour les
établissements où une ATmosphère
EXplosive est susceptible de se
former, le responsable de site doit se
conformer à la Directive Européenne
1999/92/CE (Directive utilisateur).
Cette directive définit comment il doit
classifier les zones où les travailleurs
sont susceptibles d'être exposés au
risque d'une ATEX, en fonction de
la fréquence et de la durée de leur
apparition :
Probabilité
d'une ATEX
Haute Moyenne et
faible
Très faible
Définitions Emplacement
où une
atmosphère
explosive est
présente en
permanence, ou
pendant de
longues
périodes ou
fréquemment.
Emplacement
où une
atmosphère
explosive est
susceptible de
se présenter.
Emplacement
où une
atmosphère
explosive
n'est pas
susceptible de
se présenter en
fonctionnement
normal
ou si elle
se présente
néanmoins,
n'est que de
courte durée
(fonctionnement
anormal
prévisible)
Gaz et vapeurs ZONE 0 ZONE 1 ZONE 2
Poussières ZONE 20 ZONE 21 ZONE 22

© DOSATRON INTERNATIONAL S.A.S / 9
D8IL2EXVF D8IL2EXVF
Marquage / Identification
Caractéristiques

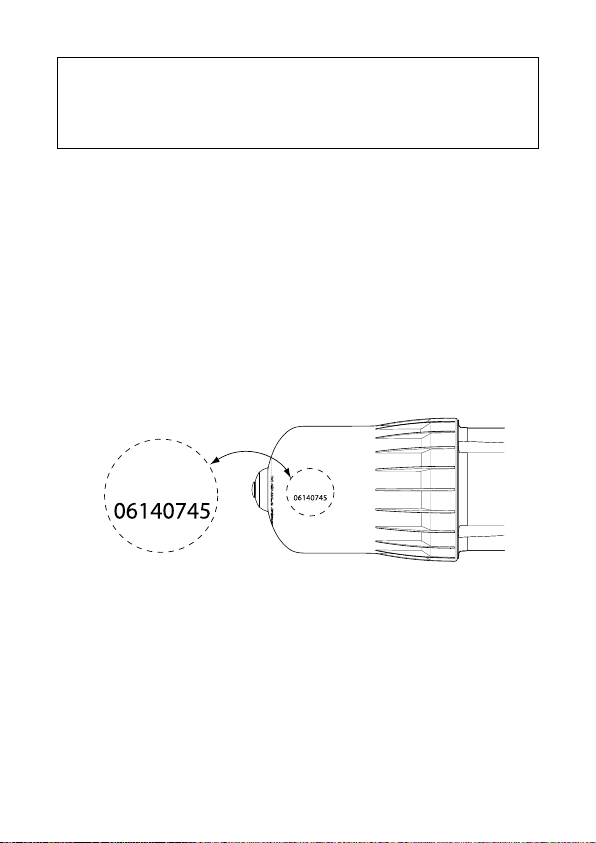

Votre doseur possède 2 Zones principales de marquage, permettant de
l'identifier en détails :
• Une gravure en 2 lignes sur la tranche de la cloche (cf image ci-dessous),
reprenant la référence exacte de l'appareil et le numéro de série.
• Une étiquette technique sur chaque côté de la cloche reprenant les
performances techniques de l'appareil ainsi que les informations spécifiques
liées à la certification ATEX / IECEx dont il bénéficie (marquage spécifique
/ recommandations)
REF.
N° Série

© DOSATRON INTERNATIONAL S.A.S / 9© DOSATRON INTERNATIONAL S.A.S / 10
FR
CODIFICATION DE LA REFERENCE
REF. : ............................................... N° Série : ......................................
EXEMPLE D8 IL 2EX BP VVF K
Type de DOSATRON
Ligne de Produit
IL : Industry Line
Dosage
EX : Dosatron bénéciant de la certication ATEX / IECEx
BP : Option By-pass manuel
V : Option Fluide Visqueux
Viscosité > 400 cPs
Type Joints Dosage :
VF : Fluide acide
AF : Fluide alcalin
K : Option Joint de plongeur pour produit acide concentré

© DOSATRON INTERNATIONAL S.A.S / 11

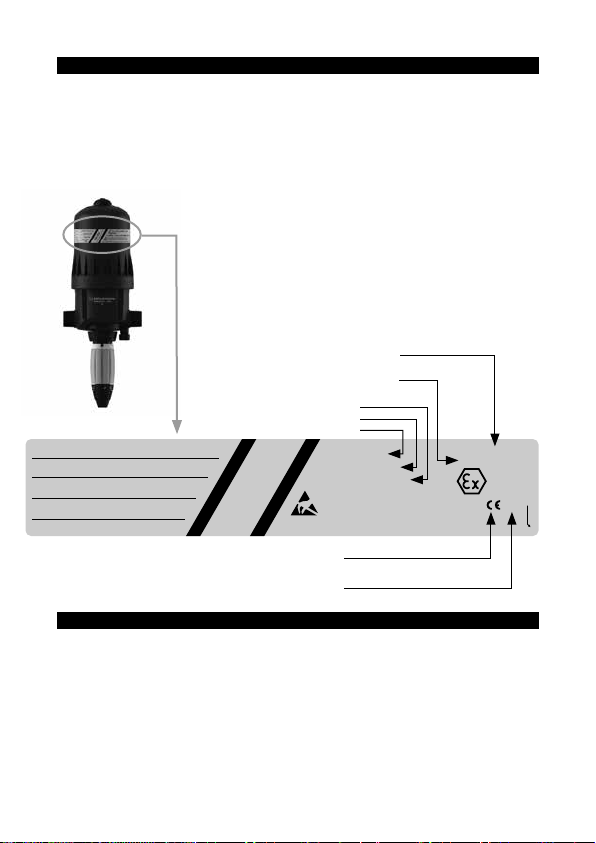

MARQUAGE ATEX (DIRECTIVE 2014/34/UE) ET IECEX
1- AppareilsnonélectriquesconformesauxnormesISO80079-36:
2016 et ISO 80079-37 :2016 pour EPL (Niveau de Protection)
Ma destinés à être utilisé en atmosphères explosives
présentes dans les mines grisouteuses.
2- AppareilsnonélectriquesconformesauxnormesISO80079-36:
2016 et ISO 80079-37 :2016 pour EPL (Niveau de
Protection) Ga destinés à être utilisé en atmosphères
explosives gazeuses du groupe IIA et ayant une température
d'inflammation supérieure à la classe de température T6
(85°C)
3- AppareilsnonélectriquesconformesauxnormesISO80079-36:
2016 et ISO 80079-37 :2016 pour EPL (Niveau de Protection)
Da destinés à être utilisé à une atmosphères explosives de
poussières contenant des poussières du groupe IIIC et ayant
une température d'inflammation supérieure à la classe de
température T85°C
Numéro de certificat IECEx
Numéro de l'attestation
d'examen UE de type
Conformité aux Directives Européennes,
notamment la directive 2014/34/UE, marquages CE
Numéro de l'organisme notifié émettant
la Notification d'Assurance Qualité
RAPPEL SUR LES DIFFÉRENTS NIVEAUX D’EPL (définis dans la norme iso 80079-36 :2016)
L'appareil destiné à être utilisé en atmosphères explosives est divisé en trois groupes:
a) Appareil du Groupe I pour les mines grisouteuses; ce groupe comprend deux EPL:
EPL Ma et EPL Mb ;
b) Appareil du Groupe II pour les emplacements avec une atmosphère explosive
causée par des mélanges d'air et de gaz, de vapeurs ou de brouillards; ce groupe
comprend trois EPL : EPL Ga, EPL Gb, EPL Gc ;
c) Appareil du Groupe III pour les emplacements avec une atmosphère explosive
causée par des mélanges d'air et de poussières combustibles; ce groupe comprend
trois EPL : EPL Da, EPL Db, EPL Dc ;
Numéro de série
8 m3/h
•
0.2
-
2 %
D
8IL2EX
0.2 à 2% [1:500 à 1:50]
500 l/h à 8 m3/h
0.15 à 8 bar
1l/h à 160 l/h
40°C
Dosage réglable :
Débit de
fonctionnement :
Pression de
fonctionnement :
Débit d’injection du
produit concentré :
Température maximum :
DOSATRON INTERNATIONAL S.A.S - Rue Pascal. BP 6. 33370 TRESSES France
Avertissement : Danger potentiel de charges
électrostatiques – Voir instructions sur le manuel
d’utilisation. Ne pas frotter avec un chiffon sec.
Ex h I Ma
Ex h IIA T6 Ga
Ex h IIIC T85°C Da
IECEx INE 16.0031X
Ineris 14ATEX0066X
0080
I M1
II 1 GD
3
2
1

© DOSATRON INTERNATIONAL S.A.S / 11 © DOSATRON INTERNATIONAL S.A.S / 12
FR
RAPPEL SUR LES GROUPES D’APPAREILS
Groupe I
Les appareils du Groupe I sont destinés à une utilisation dans les mines
grisouteuses.
L'appareil destiné aux mines où l'atmosphère, en plus du grisou, peut contenir
des proportions considérables d'autres gaz inflammables ou de poussières
combustibles (c'est-à-dire, autres que le méthane ou la poussière de charbon),
doit être construit et soumis à essai selon les exigences relatives au Groupe
I et à la subdivision des Groupes II et III correspondant aux autres gaz
inflammables ou poussières combustibles. Cet appareil doit alors être marqué
de façon appropriée.
Groupe II
Les appareils du Groupe II sont destinés à être utilisés dans des lieux où il
existe une atmosphère explosive gazeuse, autres que les mines grisouteuses.
Les appareils du Groupe II font l'objet de subdivisions en fonction des
caractéristiques de l'atmosphère explosive gazeuse à laquelle ils sont
destinés.
Subdivisions du Groupe II:
• IIA, le gaz représentatif est le propane ;
• IIB, le gaz représentatif est l'éthylène ;
• IIC, le gaz représentatif est l'hydrogène et acétylène ;
Groupe III
L'appareil du Groupe III est destiné à une utilisation dans les emplacements
où il existe une atmosphère explosive poussiéreuse, autres que les mines
grisouteuses.
L'appareil du Groupe III fait l'objet de subdivisions en fonction des
caractéristiques de l'atmosphère explosive poussiéreuse à laquelle il est
destiné.
Subdivisions du Groupe III:
• IIIA: adapté aux poussières combustibles;
• IIIB: adapté aux poussières combustibles et non conductrices;
• IIIC: adapté aux poussières combustibles, non conductrices et
conductrices.
L'évaluation du danger d'inflammation doit prendre en compte les exigences
spéciales pour les poussières non conductrices en raison des dangers
électrostatiques générés par les parties mobiles isolées des appareils non
électriques.

© DOSATRON INTERNATIONAL S.A.S / 13
CARACTERISTIQUES
D8IL3000EX D8IL2EX D8IL5EX
Débit de fonctionnement : .................................... 500 l/h MINI - 8 m3/h MAXI
................. [2.2 US Fl oz/min - 40 US GPM]
Pression de fonctionnement :
bar
PSI
0.15 - 8
2-110
0.15 - 8
2 - 110
0.15 - 8
2 - 110
Dosage réglable :
%
Ratio
0.03 - 0.125
1:3000 - 1:800
0.2 - 2
1:500 - 1:50
1 - 5
1:100 - 1:20
Débit d’injection du produit concentré :
MINI l/h - MAXI l/h
US Fl. oz/min - MINI
US GPM - MAXI
0.15 - 10
0.08
0.1056
1 - 160
0.56
0.70
5 - 400
2.8
1.76
Température MAXI de fonctionnement : ...............................40 °C [104 °F]
Raccordement (NPT/BSP gaz mâle) : ................... Ø 40x49 mm [1” 1/2 M]
Cylindrée du moteur hydraulique
(tous les 2 clacs du piston) : ......................environ 1.7 l [0.449 US Gallons]
ATTENTION ! Le DOSATRON n'est pas préréglé,
pour cela se reporter au paragraphe REGLAGE DU DOSAGE
ENCOMBREMENT
Diamètre : cm ["] 17.55 [6" 9/10] 17.55 [6" 9/10] 17.55 [6" 9/10]
Haut. totale : cm ["]
66.83 [26" 3/10] 64.16 [25" 13/50] 65.89 [25" 47/50]
Larg. hors tout : cm ["] 21.8 [8" 1/2] 21.8 [8" 1/2] 21.8 [8" 1/2]
Poids : ± kg [lbs] 3.3 [7.3] 3.3 [7.3] 3.5 [7.7]
COMPOSITION DU COLIS : 1 DOSATRON / 1 support mural pour DOSATRON
/ 1 tuyau d’aspiration de produit concentré / 1 crépine / 1 manuel d’utilisation
DIMENSIONS DE L'EMBALLAGE : 67 x 22.5 x 20.5 cm [26"3/8 x 8"7/8 x 8"1/16]
POIDS DU COLIS : 5.5 kg environ [~12.1 US lbs]

© DOSATRON INTERNATIONAL S.A.S / 13 © DOSATRON INTERNATIONAL S.A.S / 14
FR
CARACTERISTIQUES
D8IL3000EX D8IL2EX D8IL5EX
Débit de fonctionnement : .................................... 500 l/h MINI - 8 m3/h MAXI
................. [2.2 US Fl oz/min - 40 US GPM]
Pression de fonctionnement :
bar
PSI
0.15 - 8
2-110
0.15 - 8
2 - 110
0.15 - 8
2 - 110
Dosage réglable :
%
Ratio
0.03 - 0.125
1:3000 - 1:800
0.2 - 2
1:500 - 1:50
1 - 5
1:100 - 1:20
Débit d’injection du produit concentré :
MINI l/h - MAXI l/h
US Fl. oz/min - MINI
US GPM - MAXI
0.15 - 10
0.08
0.1056
1 - 160
0.56
0.70
5 - 400
2.8
1.76
Température MAXI de fonctionnement : ...............................40 °C [104 °F]
Raccordement (NPT/BSP gaz mâle) : ................... Ø 40x49 mm [1” 1/2 M]
Cylindrée du moteur hydraulique
(tous les 2 clacs du piston) : ......................environ 1.7 l [0.449 US Gallons]
ATTENTION ! Le DOSATRON n'est pas préréglé,
pour cela se reporter au paragraphe REGLAGE DU DOSAGE
ENCOMBREMENT
Diamètre : cm ["] 17.55 [6" 9/10] 17.55 [6" 9/10] 17.55 [6" 9/10]
Haut. totale : cm ["]
66.83 [26" 3/10] 64.16 [25" 13/50] 65.89 [25" 47/50]
Larg. hors tout : cm ["] 21.8 [8" 1/2] 21.8 [8" 1/2] 21.8 [8" 1/2]
Poids : ± kg [lbs] 3.3 [7.3] 3.3 [7.3] 3.5 [7.7]
Installation
PRECAUTIONS
1-GENERALITES
- Quand on connecte un DOSATRON,
que ce soit au réseau d’eau public
ou à son propre point d’eau, il est
impératif de respecter les normes
de protection et de disconnexion.
DOSATRON recommande un
disconnecteur afin d’éviter la
contamination de l’alimentation
d’eau.
- Lors du raccordement du Dosatron
au réseau d’eau, s’assurer que l’eau
s’écoule dans le sens des flèches
indiqué sur votre appareil.
- Dans le cas où l’installation serait
plus haute que le DOSATRON lui-
même, un risque de retour d’eau
et de produit dans le DOSATRON
est possible ; il est alors conseillé
d’installer un clapet anti-retour en
aval de l’appareil.
- Dans les installations où un risque
de siphonnage existe, il est conseillé
de placer un clapet anti-siphon en
aval du doseur.
- Ne pas installer le DOSATRON
au dessus d’un bac d’acide ou de
produit agressif, décaler le bidon et
le protéger, à l’aide d’un couvercle,
d’éventuelles émanations de
produits.
- Tenir le DOSATRON éloigné des
sources de chaleur importante et en
hiver le mettre hors gel.
Ne pas utiliser d'outillage électrique et d'outillage pouvant générer des
étincelles mécaniques pour déballer et installer le Doseur.
Le Doseur ne doit pas être déballé en zone ATEX. L'opérateur doit être
équipé selon les protocoles adaptés. L'installation de l'équipement
doit être réalisée selon les bonnes pratiques définies dans la norme
européenne 1999/92/CE. Le Doseur doit être installé dans la zone ATEX
correspondant au marquage indiqué sur le produit. A ce titre, cette
gamme de doseur peut être utilisée dans une industrie de surface ou
minière (I+II), et installée dans les zones ATEX classées zone 2 ou 22,
zone 1 ou 21 et zone 0 ou 20 (appareil de catégorie 1). Elle est adap-
tée pour les atmosphères de type gaz ou poussière (GD). L'utilisation
des doseurs de la gamme D8 protège des risques liés à tous les gaz à
Energie Minimale d'Inflammation supérieure à 240 μJ (IIA), et à tempéra-
ture d'auto inflammation à partir de 85°C (T6 T85). Son utilisation protège
également des risques liés aux poussières de toutes tailles (IIIC).
AVERTISSEMENT
Pour toute installation de produit dans une zone (zone 0), vérifier qu'il
n'y a pas de mécanisme de charge par influence autour de la pompe.

© DOSATRON INTERNATIONAL S.A.S / 15
- Ne pas installer le DOSATRON sur
le circuit d’aspiration de la pompe
motrice (siphonnage).
- Pour assurer la précision du
dosage, le remplacement annuel des
joints de la partie dosage reste sous
la seule responsabilité de l’utilisateur.
- Le réglage du dosage du Dosatron
est sous la responsabilité exclusive
de son utilisateur. Celui-ci est tenu
de respecter rigoureusement les
recommandations du fabricant des
produits chimiques.
AVERTISSEMENT
Pendant l’installation, l’utilisation
et la maintenance de la
pompe doseuse hydromotrice
DOSATRON respectez en priorité
les consignes de sécurité :
utilisez des outils adéquats,
des vêtements de protection et
des lunettes de sécurité lorsque
vous travaillez sur le matériel, et
procédez à l’installation en vue
d’assurer un fonctionnement sans
risque.
Suivez les instructions de ce
manuel et prenez des mesures de
sécurité appropriées à la nature du
liquide aspiré et à la température
de l’eau. Soyez extrêmement
attentif en présence de substances
dangereuses (corrosives,
toxiques, dissolvantes, acides,
caustiques, inflammables, etc.).
- Pour le dosage de ces substances,
merci de consulter votre vendeur
avant toute utilisation pour
confirmer la compatibilité avec le
doseur.
ATTENTION ! Le personnel
en charge de l’installation, de
l’utilisation et de la maintenance
de ce matériel doit avoir une
parfaite connaissance du contenu
de ce manuel.
- S’assurer que le débit et la pression
de l’eau de l’installation sont en
conformité avec les caractéristiques
du DOSATRON.
- Le réglage du dosage doit être
éffectué hors pression. Fermer
l’arrivée d’eau et faire chuter la
pression à zéro.
- L’utilisateur sera seul responsable
du choix correct des réglages du
DOSATRON pour l’obtention du
dosage voulu.
- Une prise d’air, une impureté ou
une attaque chimique d'un joint peut
interrompre le bon fonctionnement
du dosage. Il est recommandé de
vérifier périodiquement que le produit
concentré à doser est bien aspiré
dans le DOSATRON.
- Dès que le tuyau d’aspiration du
DOSATRON semble détérioré par
le concentré dosé (durcissement,
fissure ...), retourner le doseur à votre
distributeur agréé pour maintenance.
- En fin d’utilisation, mettre le système
hors pression (recommandé).
- Le rinçage des DOSATRON est
impératif :
. à chaque changement de produit
. avant chaque manipulation, afin
d’éviter tout contact avec des
produits agressifs.
PRECAUTIONS (Suite)

© DOSATRON INTERNATIONAL S.A.S / 15 © DOSATRON INTERNATIONAL S.A.S / 16
FR
- Tout montage et tout serrage doit
être fait sans outil et manuellement.
2-EAUX CHARGEES
- Dans le cas d’eau très chargée,
installer impérativement en amont
du DOSATRON un filtre à tamis (ex.
: 300 mesh - 60 microns selon la
qualité de votre eau). Si ce filtre n’est
pas installé, des particules abrasives
causeront l’usure prématurée du
DOSATRON.
3-COUPS DE BELIER / SURDEBIT
- Pour les exploitations sujettes aux
coups de bélier, il est nécessaire
d’installer un dispositif anti-bélier
(système de régulation pression /
débit).
- Pour les installations automatisées,
utiliser de préférence des
électrovannes à ouvertures et
fermetures lentes.
- Dans le cas où un DOSATRON
alimenterait plusieurs secteurs,
actionner les électrovannes de façon
simultanée (fermeture d’un secteur
et ouverture d’un autre secteur en
même temps).
4-LOCALISATION DE
L’INSTALLATION
- Le DOSATRON et le produit à
doser doivent être accessibles. Leur
installation ne doit en aucun cas
présenter un risque de pollution ou
de contamination.
- Il est recommandé d’équiper
toutes les canalisations d’eau avec
un marquage signalant que l’eau
contient des additifs et porter la
mention : «ATTENTION ! Eau Non
Potable».
5-MAINTENANCE
- Après utilisation, il est recommandé
de faire aspirer de l’eau claire.
- Une inspection annuelle ainsi
qu'une maintenance à intervalle
approprié chez le revendeur agréé
optimisera la longévité de votre
DOSATRON.
6-SERVICE
Votre appareil est un appareil de
catégorie 1. A ce titre, sa traçabilité
doit être conservée tout au long de
sa vie (fabrication et maintenance).
Aussi, pour toute maintenance,
ce doseur doit être retourné au
revendeur agréé Dosatron qui l'a mis
à disposition.

© DOSATRON INTERNATIONAL S.A.S / 17
8EQ001
(option)
A
C
B
INSTALLATION DU DOSATRON
L’INSTALLATION DOIT SE FAIRE SANS OUTIL
Le DOSATRON est livré avec :
- un support mural,
- un tuyau d’aspiration avec crépine.
Le support permet la fixation murale du DOSATRON.
- Engager les queues d'aronde du DOSATRON (Fig. 1-A) dans le support mural
(Fig. 1-B).
- Enlever les bouchons de protection (Fig. 1-C) qui obturent les orifices de votre
DOSATRON avant de le raccorder sur le réseau d'eau.
Fig. 1
D
é
b
i
t
d
'
e
a
u

© DOSATRON INTERNATIONAL S.A.S / 17 © DOSATRON INTERNATIONAL S.A.S / 18
FR

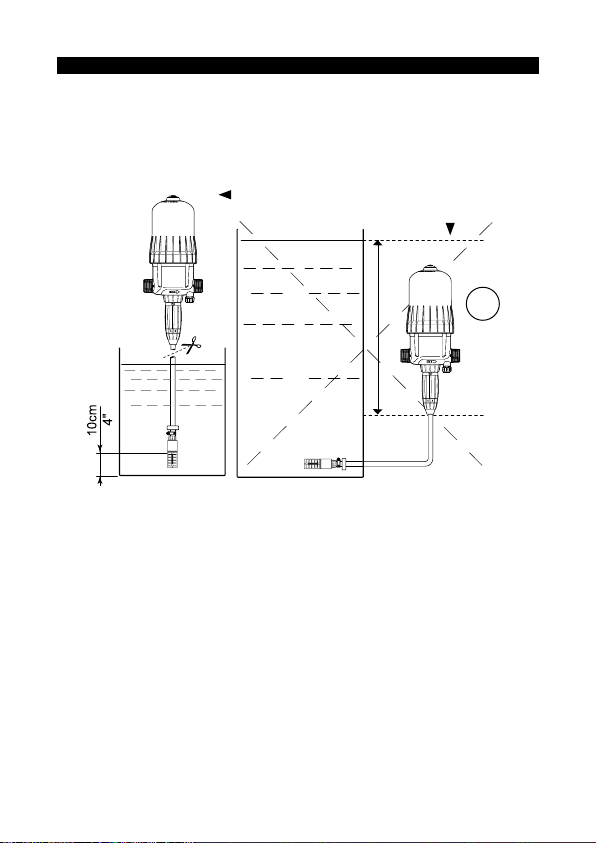

Le DOSATRON est livré avec un tuyau d’aspiration (à raccourcir suivant
besoin) qui permet son utilisation avec un récipient de grande contenance.
Ce tuyau doit être muni obligatoirement de la crépine et du lest.
Pour le raccordement de ce tuyau, voir le chapitre correspondant.
NOTA : La hauteur d’aspiration est de 4 mètres maximum [13 ft].
Raccorder le tuyau muni de sa crépine et de son lest, le plonger dans la
solution à doser.
Couple de serrage 30 N.m
soit 3 kg.m
(rappel : 1 N.m = 0.1 DaN.m)

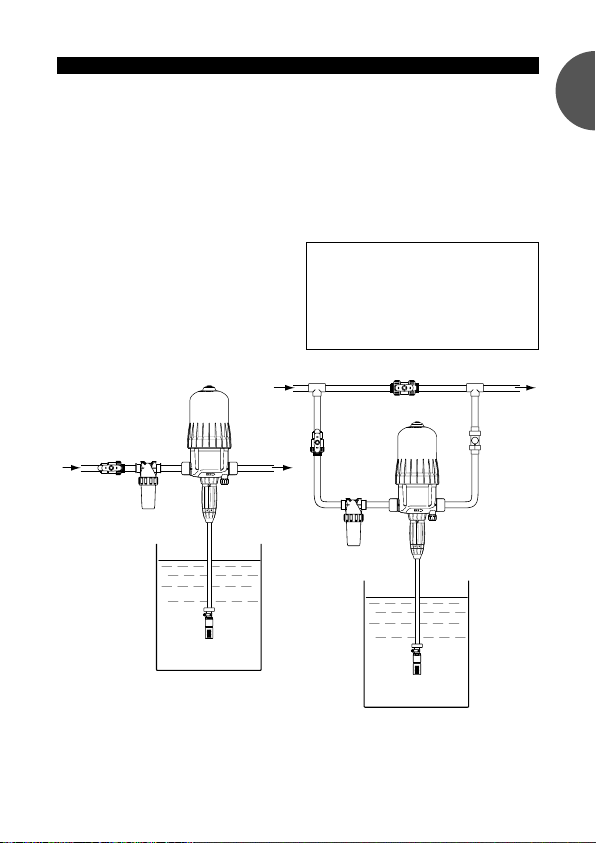

RECOMMANDATIONS
Le raccordement de l’appareil au réseau d’eau peut s’effectuer à l’aide de tuyaux
souples de 40 mm de diamètre intérieur fixés à l’aide de colliers et raccords
tournants Ø 40 x 49 mm [1" 1/2]. S’assurer que l’eau s’écoule dans le sens des
flèches sur l’appareil.

© DOSATRON INTERNATIONAL S.A.S / 19
ATTENTION ! Laisser la crépine à 10 cm [4”] environ du fond du bac de
solution afin d’éviter d’aspirer les particules non solubles qui risquent
d’endommager le corps doseur.
- Ne pas poser la crépine sur le sol.
En aucun cas le niveau de la solution ne doit être au-dessus de l’entrée
d’eau dans le DOSATRON (afin d’éviter tout siphonnage) (Fig. 3).
INSTALLATION DU DOSATRON (suite)
Fig. 2
Fig. 3
CE QUE VOUS DEVEZ FAIRE
CE QUE VOUS NE DEVEZ PAS FAIRE
NO !

© DOSATRON INTERNATIONAL S.A.S / 19 © DOSATRON INTERNATIONAL S.A.S / 20
FR
CONSEIL D’INSTALLATION
SURDEBIT (à titre indicatif)
Si votre DOSATRON claque plus de 40 coups en 15 secondes (soit 20
cycles), vous êtes en limite de capacité de débit supérieur. Pour aller au-delà,
choisir un DOSATRON à capacité de débit d’eau supérieur.
Sur la canalisation d’eau, les montages
peuvent être faits en ligne (Fig. 4),
en by-pass conseillé (Fig. 5).
Si votre débit est supérieur aux limites
du DOSATRON, voir § SURDEBIT.
Afin de préserver la longévité du
DOSATRON, il est conseillé de monter un
filtre (ex. : 300 mesh - 60 microns selon la
qualité de votre eau) en amont de celui-ci.
Cette précaution est indispensable
quand l’eau est chargée en impuretés ou
particules, surtout si l’eau provient d’un
forage.
Le filtre est conseillé et nécessaire
pour que la garantie soit valable.
Le montage en by-pass permet
l’alimentation en eau claire de
l’installation sans faire fonctionner le
DOSATRON et permet le démontage
aisé de celui-ci pour un envoi en
maintenance.
Pour toute installation sur le
réseau d’eau potable,
respectez les normes et
réglementations en vigueur
dans le pays.
Fig. 4
Clapet
anti-
retour
Vanne Vanne
Filtre
Filtre
Fig. 5
