Dostmann Electronic 5040-0242 User manual

Tester Kit Serie
Messgeräte-Sets zur Messung von
pH, Redox, Leitfähigkeit, TDS, Salzgehalt und Temperatur
Measuring instruments to measure
pH, mV, Conductivity, TDS, Salinity and Temperature
www.dostmann-electronic.de
5040-0242 / 5040-0243 / 5040-0244 / 5040-0245 /
5040-0240 / 5040-0241
Bedienungsanleitung 2 - 15
Instruction for Use 16 - 28

32
Einleitung
Aufgrund der kompakten Bauweise eignet sich die Tester Serie
(nachfolgend auch als Gerät bezeichnet) besonders bei der Qualitäts-
kontrolle, Instandhaltung und frühzeitigen Problemerkennung in den
Bereichen der Brauchwasser Kontrolle, Landwirtschaft, Umwelt Über-
wachung, Wasser und Abwasser Behandlung, Hydrokultur, Aquakul-
tur, Aquarium, Pools, Spa, Lebensmittel und Getränke Herstellung
sowie bei Kühltürmen, Galvanisierung und Druckherstellung.
Der richtige Umgang mit dem Messgerät ist eine wesentliche Voraus-
setzung für optimale Messergebnisse. Bitte lesen Sie die Bedie-
nungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen.
Sicherheitshinweise
- Der Inhalt der Verpackung ist auf Unversehrtheit und Vollständig-
keit zu prüfen.
- Benutzen Sie das Gerät nur für Zwecke, für die es bestimmt ist.
- Das Gerät ist kein Spielzeug. Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
- Bewahren Sie das Gerät an einem trockenen Platz auf.
- Lassen Sie das Gerät nicht fallen! Schützen Sie es vor heftigen
Vibrationen und Stößen. Siehe auch Lagerung & Reinigung.
- Zum Reinigen des Instrumentes keine aggressiven
Reinigungsmittel verwenden.
- Verwenden Sie das Gerät nicht, wenn am Sensor oder am
Gehäuse selbst Anzeichen von Beschädigungen erkennbar sind.
Sollte das Gerät tatsächlich beschädigt sein, versuchen Sie bitte
nicht, es selbst zu reparieren! In diesem Fall setzen Sie sich bitte
mit ihrem Händler in Verbindung.
Lieferumfang
- Aufbewahrungsko󰀨er
- Messgerät
- Pu󰀨erlösungpH4,01/
 pH7,00/Leitfähigkeitslösung,
Aufbewahrungslösung
Einleitung 3
Sicherheitshinweise 3
Lieferumfang 3
Bedienung des Gerätes 4
Features 4
 Gerätebeschreibung 4
Inbetriebnahme des Gerätes 5
· Batterie einlegen 5
· Power - Einschalten des Gerätes 5
· Kalibrierung 5
· Messung 6
· Messeinheit 6
· Displaybeleuchtung 6
 ·Ausschalten/AutoPowerOFF 6
 ·Batteriewechsel/Batterie-Status-Anzeige 7
· Setup-Modus 7
Technische Informationen 8
Technische Daten 8
Leitfähigkeit und Wasserhärte 14
Zubehör und Ersatzteile 10
Allgemeine Bestimmungen 15
Zeichenerklärung 15
Entsorgung 15
Lagerung & Reinigung 15
Inhaltsverzeichnis
- 2xAAA-1,5VoltBatterie
- Taschentücher und Halteband
- Bedienungsanleitung

54

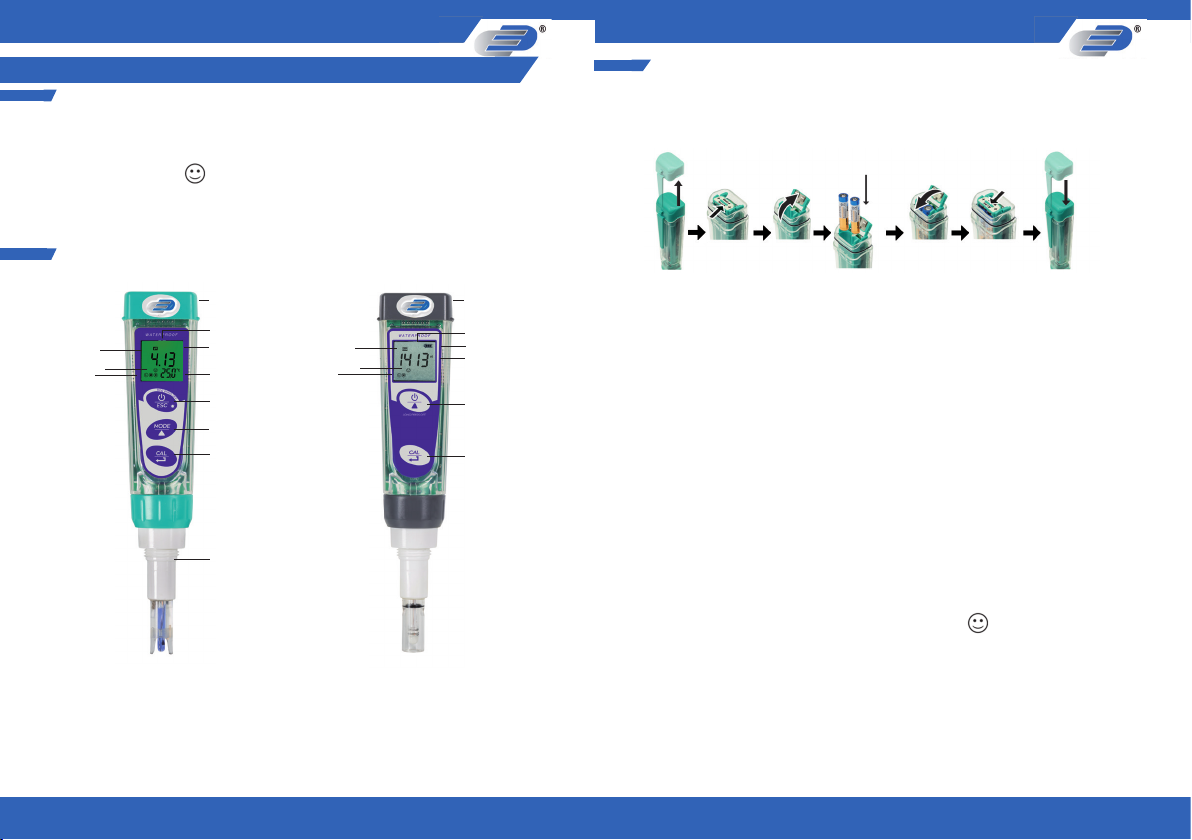

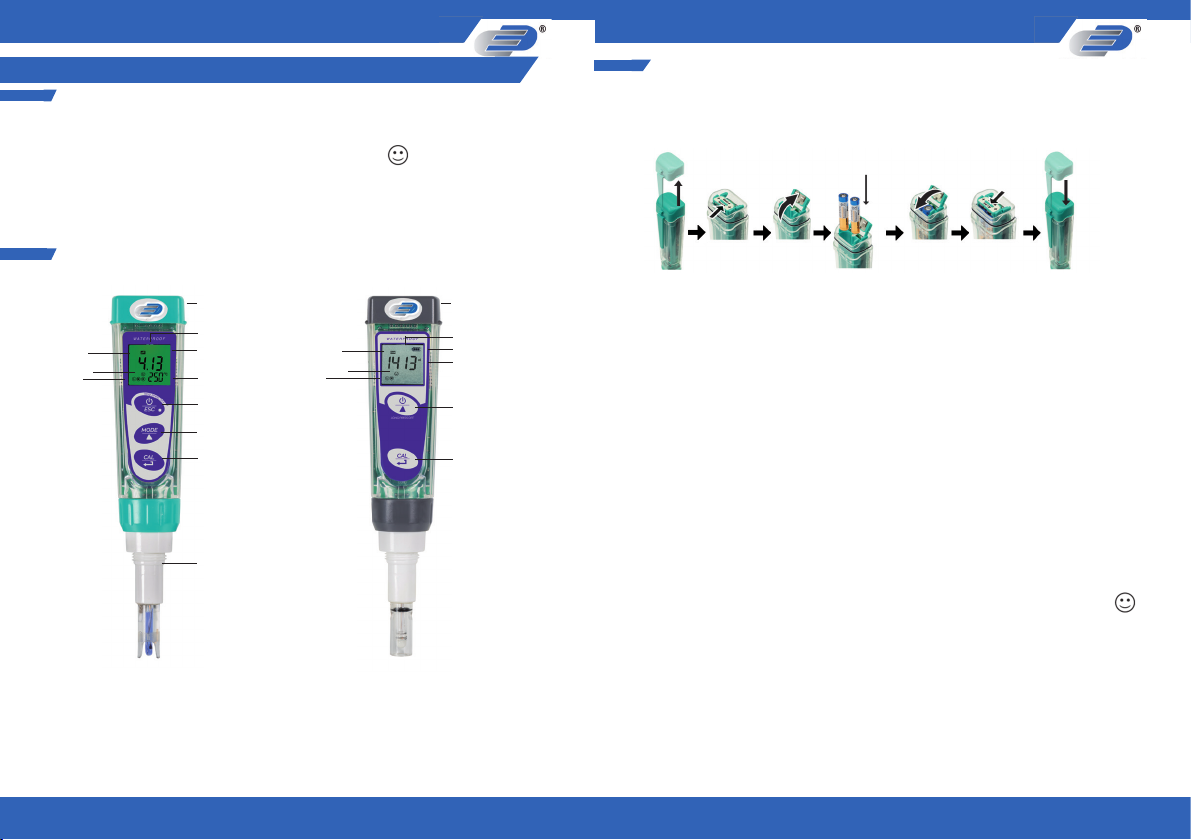

Gerätebeschreibung
Bedienung des Gerätes
Features
- Großes LCD-Display
- Anzeige der kalibrierten Bereiche (L= Low, M= Medium, H= High)
- Bestätigung bei Erreichen eines stabilen Messwertes durch
Smiley-Symbol auf dem LCD-Display
- Automatische Temperaturkompensation
-1oder2-PunktKalibrierung(PH1/COND1)-
 1,2oder3-PunktKalibrierung(PH5/PH5Food/PC5)
3
◄
4
◄
6
◄
7
◄
8
◄
10
◄
11
◄
12
◄
13
◄
1
◄
2
◄
PH5/PH5Food/PC5/COND5
3
◄5
◄
9
◄
8
◄
11
◄
12
◄
13
◄
2
◄
1
◄
PH1/COND1
Inbetriebnahme des Gerätes
Batterie einlegen
Ö󰀨nenSiedasBatteriefach.LegenSiediezweiAAA1,5Volt
Batterien polrichtig ein. Schließen Sie das Batteriefach.
Power / Einschalten des Gerätes
DrückenSiedieON/OFF-Taste(6/9)zumEinschaltendesGerätes.
Kalibrierung
KalibrierungdesGerätesmittelsPu󰀨erlösungenfürbiszu
3 Kalibrierpunkte.
Wir empfehlen eine Kalibrierung an mindestens 2 Punkten für
optimale Messergebnisse!
Bevor Sie mit der eigentlichen Kalibrierung des Gerätes beginnen,
füllenSiedieMessbechermitderMengePu󰀨erlösungdieSie
benötigen. Ein weiterer Becher mit Wasser hilft Ihnen dabei die
SondezwischendenMessungenzuneutralisieren.NunDrücken
Sie die CAL-Taste (8) um in die Kalibrier-Modi zu gelangen.
Das Gerät zeigt im Display ca. 2 Sek. CAL an. Danach können Sie
dieSondeindieerstePu󰀨erlösungpH7(grün)eintauchen.
Das Gerät erkennt nun automatisch den Bereich und stabilisiert
dieMessung.NachdemeinstabilerWerterreichtist,erscheintauf
dem Display ein lachendes Gesicht (Smiley) . Jetzt drücken Sie
erneut die CAL-Taste (8) und die Sonde kalibriert sich selbständig
aufdenerstenWert.ZumNeutralisierentauchenSiedieSonde
kurz in Wasser, oder wischen die Lösung mithilfe eines Tuches ab,
bevorSiemitderzweitenLösungpH4(rot)fortfahren.Wiederholen
SiedenVorgangwiezuvor.NacherfolgterKalibrierungamzweiten
Punkt, kann bei Bedarf direkt der dritte Punkt kalibriert werden, oder
Sie verlassen den CAL-Modus durch Drücken der ESC-Taste (6).
Sie gelangen so direkt in den Messmodus.
 1. Batteriefach
2. LCD-Display
3. Batterie-Status-Anzeige
 4. Temperatur-Anzeige
5. Einheit
 6. ON/OFFundEscape-Taste
7. Mode -Taste
8. CAL -Taste
 9. ON/OFF-Taste
10. austauschbarerSensor
11. Kalibrierpunkt-Anzeige
12. lachendesGesicht(Smiley)
13. Messgröße

76
Die Kalibrierung der Leitfähigkeit ist identisch, hier muss nur zuerst
mithilfederMODE-Taste(7)aufdenMessbereichCOND
umgeschaltet werden.
Eine Kalibrierung des Gerätes sollte je nach Verwendung täglich
vor Beginn der Messungen, oder bei nicht häugem Gebrauch
immer vor einer Messung durchgeführt werden!
Ausschalten / Auto Power OFF
DrückenSiedieON/OFF-Taste(6bzw.9)fürca.5Sekundenum
das Gerät auszuschalten.
Das Messgerät schaltet sich automatisch 8 Minuten nach dem
letzten Tastendruck ab.
Batteriewechsel / Batterie-Status-Anzeige
Eine Anzeige im Display informiert über den Batteriezustand.
SiekönnendiesesGerätauchmitwiederauadbaren
Akku-Batterien betreiben. (Sieh auch „Batterie einlegen“ Seite 5)
Setup-Modus
Halten Sie die CAL-Taste (8) gedrückt und betätigen Sie zusätzlich
dieON/OFF-Taste(6bzw.9).EserscheinteinVollsegmentTestim
Display.NachLoslassenderCAL-Tasteerscheint„t.u“imDisplay
und°Cblinkt.NunkönnenSiemithilfederMODE-Taste(7)zwischen
°C & °F umschalten. Durch erneutes Drücken der CAL-Taste (8)
bestätigen Sie die gewünschte Auswahl, anschließend wechselt
das Gerät in den RESET-Modus. Hier kann das Gerät wieder auf
WerkseinstellungendurchWahlmitderMODE-Taste(7)zurückge-
setzt werden.
no/rSt=Einstellungenbeibehalten
YES/rSt=aufWerkseinstellungenzurücksetzen
Durch erneutes Drücken der CAL-Taste (8) wird die Einstellung ge-
speichert und das Setup-Menü wieder verlassen.
Messung
DrückenSiedieON/OFF-Taste(6bzw.9)umdasGeräteinzu-
schalten. Im Messmodus leuchtet das Display grün.
MithilfederMODE-Taste(7)wählenSiediegewünschteMessgröße
aus.
NachderAuswahltauchenoderstechenSiedenSensorindie
zu messende Flüssigkeit oder Produkt ein, und warten kurz bis
der Wert sich stabilisiert hat. Dies erkennen Sie einfach an dem
lachenden Gesicht (Smiley) , welches bei einem stabilen Wert auf
demDisplayerscheint.NunlesenSiedenWertaufdemDisplayab
und können nun eine weitere Messgröße wählen, oder aber mit der
Messung in weiteren Flüssigkeiten oder Produkten fortfahren.
EsempehltsichjedochbeimWechselzwischendenMessungen
den Sensor kurz in Wasser zu neutralisieren um Messungen nicht
zu verfälschen.
Messeinheiten
Durch Drücken der Mode-Taste (7) können Sie zwischen den
einzelnen Messgrößen umschalten:
pH/ORP/COND/TDS/SALT
Displaybeleuchtung
Das Display besitzt eine Hintergrundbeleuchtung in drei unter-
schiedlichenFarben(blau,grünundrot)welchesichje
nach Modus des Gerätes ändert und bei kurzem drücken der
ON/OFF-Taste(6bzw.9)fürca.6Sekundeneinschaltet.
Grüne Beleuchtung = normaler Messmodus
Blaue Beleuchtung = Kalibriermodus
Rote Beleuchtung = Fehler an Gerät oder Sensor

98
Technische Informationen
Technische Daten
PH 5 / PH 5 FOOD PC 5 PH 1 COND 1 COND 5
Art.Nr. 5040-0242/5040-0243 5040-0245 5040-0240 5040-0241 5040-0244
pH Messung Messbereich: -2…16,00 pH -2…16,00 pH 0…14,00 pH
Auösung: 0,01 pH 0,01 pH 0,1 pH
Genauigkeit: ± 0,01 pH ± 0,01 pH ± 0,1 pH
Kalibrierpunkte: 1…3 1…3 1…2
Redox Messbereich: ± 1000 mV ± 1000 mV
Auösung: 0.1 / 1 0.1 / 1
Leitfähigkeit Messbereich: 0…200μS - 0…2000μS -
0…20mS
0…2000μS – 0…20mS 0…200μS - 0…2000μS -
0…20mS
Auösung: Automatisch Automatisch Automatisch
Genauigkeit: ± 1% ± 1% im gesamten MB ± 1%
Kalibrierpunkte: 1…3 1…2 1…3
TDS Messbereich: 0,1 ppm…10 ppt 0.1 ppm…10ppt 0,1 ppm…1000 ppm
TDS Faktor 0.40…1.00 0.40…1.00 0.40…1.00
Genauigkeit: ± 1% im gesamten MB ± 1% im gesamten MB ± 1% im gesamten MB
Salzgehalt Messbereich: 0,01 bis 10 g/L Salzgehalt 0,01 bis 10 g/L Salzgehalt
Auösung: Automatisch Automatisch
Temperatur Messbereich: 0…+50°C 0…+50°C 0…+50°C
Auösung: 0,1 °C 0,1 °C 0,1 °C
Genauigkeit: ± 0,2 °C ± 0,2 °C ± 0,2 °C
Abmessungen: 35 x 175mm (PH 5, PC 5) / 35 x 210mm (PH 5 FFOD) 35 x 175mm 35 x 175mm
Gewicht: 130g (PH 5, PC 5) / 140g (PH 5 FOOD) 120g 130g
Spannungsvers.: 2 x 1,5V AAA Batterie

1110
pH Pu󰀨erlösungen in Patent Flasche
Artikel Nummer Beschreibung
6031-0030 1 x 250ml Pufferlösung pH 4,01 +-0,01 / 25°C rot mit
N.I.S.T Zertikat
6031-0031 1 x 250ml Pufferlösung pH 7,00 +-0,01 / 25°C grün mit
N.I.S.T Zertikat
6031-0032 1 x 250ml Pufferlösung pH 9,00 +-0,02 / 25°C blau mit
N.I.S.T Zertikat
6031-0033 1 x 250ml Pufferlösung pH 9,21 +-0,02 / 25°C blau mit
N.I.S.T Zertikat
6031-0034 1 x 250ml Pufferlösung pH 10,01 +-0,02 / 25°C farblos mit
N.I.S.T Zertikat
6031-0035 1 x 500ml Pufferlösung pH 4,01 +-0,01 / 25°C rot mit
N.I.S.T Zertikat
6031-0036 1 x 500ml Pufferlösung pH 7,00 +-0,01 / 25°C grün mit
N.I.S.T Zertikat
6031-0037 1 x 500ml Pufferlösung pH 9,00 +-0,02 / 25°C blau mit
N.I.S.T Zertikat
6031-0038 1 x 500ml Pufferlösung pH 9,21 +-0,02 / 25°C blau mit
N.I.S.T Zertikat
6031-0039 1 x 500ml Pufferlösung pH 10,01 +-0,02 / 25°C farblos mit
N.I.S.T Zertikat
Leitfähigkeit Standard Lösung mit DFM / N.I.S.T-Zertizierung in
Glasasche
Artikel Nummer Beschreibung
6031-0050 1 x 300ml Leitfähigkeitslösung 5µS/cm +-0,1 / 25°C Glasa-
sche mit DFM-Zertikat
6031-0051 1 x 300ml Leitfähigkeitslösung 5µS/cm +-0,1 / 25°C Glasa-
sche mit N.I.S.T-Zertikat
Leitfähigkeit Standard Lösung mit N.I.S.T-Zertizierung in
Patent Flasche
Artikel Nummer Beschreibung
6031-0052 1 x 500ml Leitfähigkeitslösung 84µS/cm +-1% / 25°C mit
N.I.S.T-Zertikat
6031-0053 1 x 500ml Leitfähigkeitslösung 147µS/cm +-1% / 25°C mit
N.I.S.T-Zertikat
6031-0054 1 x 500ml Leitfähigkeitslösung 1413µS/cm +-1% / 25°C
mit N.I.S.T-Zertikat
6031-0055 1 x 500ml Leitfähigkeitslösung 12`880µS/cm +-1% / 25°C
mit N.I.S.T-Zertikat
REDOX Standard Lösung mit N.I.S.T-Zertizierung in
Patent Flasche
Artikel Nummer Beschreibung
6031-0060 1 x 250ml REDOX/ORP Lösung 200mV +-5mV / 25°C mit N.I.S.T
Zertikat (dunkle Flasche)
6031-0061 1 x 250ml REDOX/ORP Lösung 475mV +-5mV / 25°C mit
N.I.S.T Zertikat
6031-0062 1 x 500ml REDOX/ORP Lösung 475mV +-5mV / 25°C mit
N.I.S.T Zertikat
Zubehör und Ersatzteile

1312
Elektrolyt- und Wartungs-Flüssigkeiten
Artikel Nummer Beschreibung
6031-0015 1 x 75ml 3M KCI Sensor Elektrolytlösung
6031-0016 1 x 500ml 3M KCI Sensor Elektrolytlösung
6031-0017 1 x 75ml GLYCERIN-KCI Sensor Elektrolytlösung
6031-0018 1 x 75ml KN03 1M Elektrolytlösung für STANDARD Sensor
Ag
6031-0019 1 x 75ml Sensor Aufbewahrungslösung
6031-0020 1 x 500ml Sensor Aufbewahrungslösung
6031-0021 1 x 75ml Protein Reinigungslösung (Pepsin) für Sensoren
6031-0022 1 x 250ml Protein Reinigungslösung (Pepsin) für Sensoren
6031-0023 1 x 75ml Diaphragma Reinigungslösung (Thiourea) für
Sensoren
6031-0024 1 x 250ml Diaphragma Reinigungslösung (Thiourea) für
Sensoren
6031-0025 1 x 75ml Regenerationslösung für pH Elektroden
Ersatzteile
6030-0042 pH Ersatz-Elektrode für PH 5
6030-0043 pH Ersatz-Einstechelektrode für PH 5 FOOD
6030-0044 COND Ersatz-Elektrode für COND 5
6030-0045 PC Ersatz-Elektrode für PC 5

1514
TechnischeÄnderungen,IrrtumundDruckfehlervorbehalten.Stand04_CHB1809
Allgemeine Bestimmungen
Zeichenerklärung
Lagerung & Reinigung
DasGerätistbeiRaumtemperatur(10...40°C)zulagern.
DerSensoristausGlasunddieempndlichsteKomponentedes
Messgerätes Dieser sollte immer vorsichtig behandelt werden. Zur
Reinigung verwenden Sie bitte eine spezielle Reinigungslösung und
evtl. ein feines Tuch zum Säubern.
Entsorgung
Mit diesem Zeichen bestätigen wir, dass das Produkt
den in den EG Richtlinien festgelegten Anforderungen
entspricht und den festgelegten Prüfverfahren unterzo-
gen wurde.
Dieses Produkt wurde unter Verwendung hochwertiger Materialien
und Bestandteile hergestellt, die recycelt und wiederverwendet
werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
AlsVerbrauchersindSiegesetzlichverpichtet,gebrauchte
Batterien und Akkus zur umweltgerechten Entsorgung beim
Handel oder entsprechenden Sammelstellen gemäß
nationaler oder lokaler Bestimmungen abzugeben.
Dieses Gerät ist entsprechend der EU-Richtlinie über die
Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE)
gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden.
DerNutzeristverpichtet,dasAltgerätzurumweltgerechten
Entsorgung bei einer ausgewiesenen Annahmestelle für die
Entsorgung von Elektro- und Elektronikgeräten abzugeben.
1°dH=1,716°f
Übersicht Wasserhärte in deutschen und französischen Graden
ppm μS/cm °dH °f Härte
0-70 0-140 0-4 0-7 sehr weich
70-150 140-300 4-9 7-15 weich
150-250 300-500 9-15 15-25 leicht hart
250-320 500-640 15-19 25-32 mäßig hart
320-420 640-840 19-25 32-42 hart
über420 über840 über 25 über42 sehr hart
Leitfähigkeit und Wasserhärte
Die Leitfähigkeitsmessung erlaubt es, mit einer sehr guten Annähe-
rung,AussagenüberdieWasserhärtezutre󰀨en.Diesewirdhaupt-
sächlich durch die Präsenz von gelösten Kalzium- und Magnesium-
IonenineinerFlüssigkeitbestimmt.Dieamhäugstenverwendete
Einheit für die Wasserhärte ist das französische Härtegrad (°f), das
wiefolgtdeniertist:
1°f=10ppm(mg/l)CaCO3
Indem man das Messergebnis der Leitfähigkeitsmessung ausge-
drücktinppm(mg/l)durch10dividiert,erhältmandieWasserhärte
mit einem maximalen Fehler von 2-3 °f. Wie bereits weiter oben
angeführt,entsprechen2µS/cmca.1ppm(mg/l).Darausabgelei-
tetkannmanfolgendeAussagetre󰀨en:
1°f=20μS/cm1°dH=30μS/cm
DieLeitfähigkeitsgrößeausgedrücktinµS/cmdividiertdurch20
ergibt die Wasserhärte in französischen Grad mit einem maximalen
Fehler von 2-3 °f.

1716
Introduction 17
Safety instructions 17
Delivery contents 17
Operatingtheunit 18
Mainfeatures 18
 Instrumentdescription 18
 Puttingthedeviceintooperation 19
  ·Insertbattery 19
  ·Poweronthedevice 19
·Calibration 19
  ·Measurement 20
· Parameter 20
 ·Displaylighting 20
 ·Powero󰀨thedevice 21
 ·Batterychange/batterylevel 21
 ·Setupmenu 21
Technical information 22
Technical data 22
Conductivity and water hardness 27
Accessories and spare parts 27
General provisions 28
Explanation of symbols 28
Disposal 28
Storage and cleaning 28
Table of contents Introduction
Due to the compact design, these tester series is suitable especially
inqualitycontrol,maintenanceandearlyproblemidenticationinthe
industrial water control, agriculture, environmental monitoring, water
and waste water treatment, hydroponics, aquaculture, aquarium,
swimming pools, spa, printing education, food and beverage
manufacturing and cooling towers.
The proper handling of the instrument is essential for optimum
measurement results. Please read the manual carefully before using
the device.
Safety instructions
- Check if the contents of the package are undamaged and
complete.
- Use the device only for purposes for which it is intended.
- The instrument is not a toy. It must be kept out of the hands of
children.
- Store the device in a dry place.
- Do not drop the instrument! Protect the instrument against shock
 orvibrations.Notethestorageandcleaningconditions.
- For cleaning the instrument please do not use an abrasive cleaner
only a dry or wet piece of soft cloth. Do not allow any
liquid into the interior of the device.
- Do not use the device when the instrument or a part of the
instrument is damaged. In case of a defective devise please
contact your distributor.
Delivery contents
- Storage case
- Measuring instrument
- Bu󰀨ersolutionpH4,01/
 pH7,00/Conductivitysolution,
Storage solution
- 2xAAA-1,5Voltbattery
- Handkerchief and
retaining band
- Manual

1918
Instrument description
Operatingtheunit
Main Features
- Large LCD display
- Bu󰀨ersusedforcalibrationindication(L=Low,M=Medium,H=High)
- Measurement stability indicator (smiley icon )
- Automatic temperature compensation
-1…2calibrationpoints(PH1/COND1)-
 1-,2-or3calibrationpoints(PH5/PH5Food/PC5)
Putting the device into operation
Insert battery
OpenthebatterycaseandinsertthetwoAAA1,5batteries.Make
sure the batteries have the correct polarity. Close the battery case.
Power on the device
PresstheON/OFFbutton(6/9)topoweronthedevice.
Calibration
Calibrationoftheinstrumentbybu󰀨ersolutionsforuptothree
calibration points.
We recommend a calibration on at least two calibration points for
optimum measurement results.
Beforestartingwiththecalibrationoftheinstrument,llthemeasu-
ringcupwiththeamountofbu󰀨ersolutionyouneed.Onemore
measuring cup with water will help you to neutralize the sensor
between the measurements. Press the CAL button (8) to enter the
calibration mode.
The instrument will show CAL for two seconds. Then you can dip
thesensorintotherstbu󰀨ersolutionpH7(green).
The instrument will recognize the range and stabilize the measure-
ment automatically. After a stable value is reached, a smiley icon
will be shown on the display. If you press the CAL button (8) again,
thesensorcalibratesitselftotherstvalue.Beforecontinuingwith
thesecondcalibrationpointinthebu󰀨ersolutionph4(red),neutra-
lize the sensor in water or with a soft cloth. Repeat the process as
before. After the calibration of the second point, you can be continue
with the third calibration point or you can leave the CAL mode and
enter the measurement mode with pressing the ESC button (6).
3
◄
4
◄
6
◄
7
◄
8
◄
10
◄
11
◄
12
◄
13
◄
1
◄
2
◄
PH5/PH5Food/PC5/COND5
3
◄5
◄
9
◄
8
◄
11
◄
12
◄
13
◄
2
◄
1
◄
PH1/COND1
8. CAL button
 9. ON/OFFbutton
10. Replaceablesensor
11. Displaythecalibrationrange
12. measurementstability
indication (Smiley icon)
13. Parameter
 1. Batterycase
2. LCD-display
3. Battery level
 4. Temperaturereading
5. Unit
 6. ON/OFF/ESCbutton
 7. MODEbutton
