DOUXE DTS-01 User manual

DTS-01 – TV wall mount
Instruction Manual

Congratulations on your product purchase and thank you
for choosing Douxe products. This is the Douxe DTS-01 –
TV wall mount. It is a fully adjustable mount designed to
support up to 35kg (77lbs) in load capacity for TV sizes
between 17”- 60”. It can be installed on wood studs or
concrete wall surfaces. The retractable mounting arm has
three joints that provide horizontal swivel action (±90°
and ±180°). It also provides a -5° ~ +8° tilt f or optimal
viewing comfort.
To ensure proper installation and avoid property damage
or personal injury, please read the following instructions
carefully. Please keep this manual in a safe place for
future reference.
2. Warnings and Safety Instructions
1. Introduction
1
•Please do not begin installation until you have
thoroughly read and understood these instructions.
•Do not exceed the maximum load capacity for this
product − 35kg(77lbs).
•Improper installation may cause property damage
and/or personal injury.
•Use only recommended mounting surfaces: wood
stud and solid flat concrete/brick. For installation on
any other surface, use suitable hardware (not
included).
•Do not install on surfaces that are prone to vibration,
movement, or impact. Do not install near heat
sources or air-conditioning.

When receiving your shipment, make sure that the
contents are consistent with the packing list. Notify your
distributor of any missing items. If the equipment appears
to be damaged, file a claim immediately with the carrier
and notify your distributor at once, giving a detailed
description of any damage. Save the damaged packing
container to substantiate your claim.

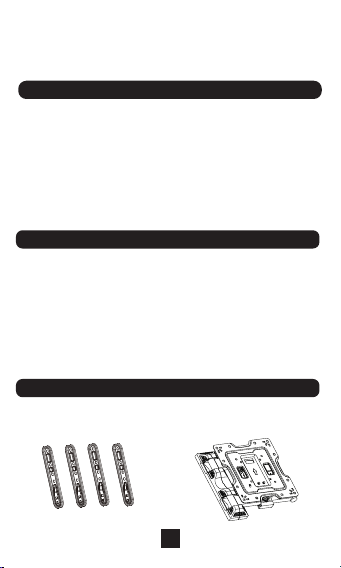

Extended arms Extendible mount
•This product contains small parts that may constitute
choking hazards. Please keep these items as well as the
product packaging away from children.
3. Safety Information
•Please make use of proper safety equipment during
installation.
• To enable proper support and handling, it is
recommended that two people perform this
installation.
•Please consult a qualified contractor or installation
specialist in the case of any uncertainty or ambiguity.
pment
5. Contents of Package
2
4.Receiving your shipment

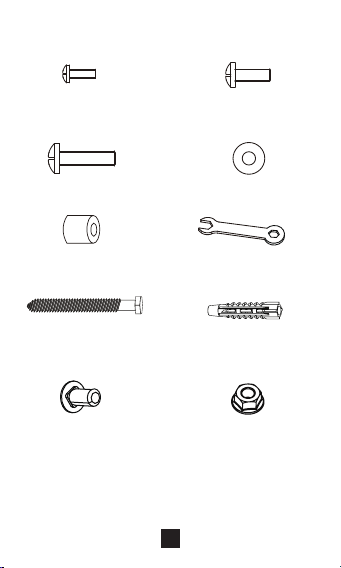

A. M4x25 screws (x4) B. M5x25 screws (x4)
C. M6x25 screws (x4) D. 6 Flat washer (x4)
E. 12mm Plastic sleeve (x4) F. 10mm Wrench
L. M6 nut (×4)
3
G. M7x70 Self-tap screw (x4) H. 10x60 Plastic Anchor (x4)
L. M6x12 Screws (x4)

6.Product Specification
Material
Surface Finish
Color
Recommended Screen
Size
Installation
Rated Weight Capacity
Distance to Wall
Tilt
Swivel
Rotation
Max.VESA
Metal
Powder Coated
Black
17”- 60”
Wooden, solid and plaster wall
35kgs/77lbs
62 - 424 mm
+5°/-15°
180°
±3°
400×400mm
4

7.Installation Instructions
5
Step 1
Remove clips and plastic cover as shown.
F

6

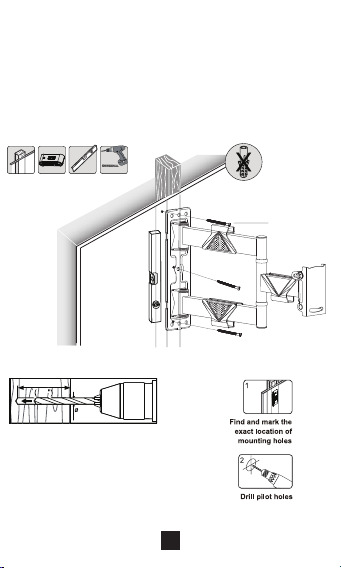

Step 2A
For wood stud wall mounting.
G
70m
m
2.
84.5m
m

7
Step 2B
For solid brick and concrete mounting.
G
H
70mm
2.8
10mm

8

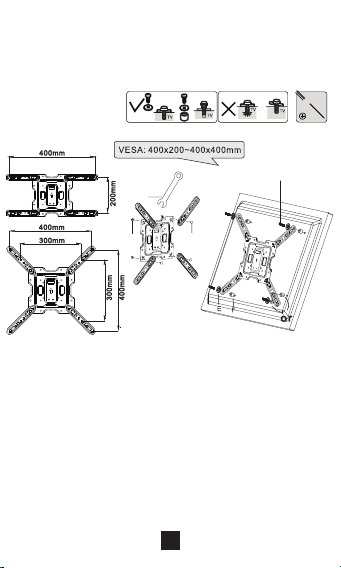

Step 3A
Installing of TV with interface.
(A/B/C)+D,E

9
Step 3B
Installing of TV with interface.
(A/B/C)+D,E
F
J I

10
Step 4
Installing the display
F

11
Step 5
Cable management
Tilt angles adjustment

Clean the TV wall mount with a clean, dry cloth. Do not
use detergents and make sure that the TV wall mount
does not get wet.
8.Maintenance and Cleaning
Store the TV wall mount in a clean and dry place. Do not
store the device in extremely high or extremely low
temperatures.
9. Storage
Contribute to a cleaner living environment! Do not
dispose of the TV wall mount with the household waste.
For proper recycling, please contact your local authority
or your household waste disposal service for further
details on your nearest designated collection point.
10. Disposal - Recycle
Douxe provides a 1-year warranty on its products. To get
service during the warranty period, the product needs to
be returned with a proof of purchase. Product defects
must be reported within 1 year from the date of purchase.
This warranty does not cover: damages caused by misuse
or incorrect repair; parts subject to wear; defects that the
customer was aware of at the time of purchase; damages
or defects caused by customer neglect; damages or
defects caused by third parties.
11. Service and Warranty
12

Changes reserved; specifications are subject to change
without stating grounds for doing so.
12. Disclaimer
13
Douxe II
Koperstraat 26
3067GL Rotterdam
The Netherlands
KVK: 80934382
Contact:
[email protected]

•Begin niet met de installatie voordat u deze
instructies grondig hebt gelezen en begrepen.
•Overschrijd het maximale draagvermogen voor dit
product - 35kg (77lbs) niet.
•Onjuiste installatie kan materiële schade en/of
persoonlijk letsel veroorzaken.
•Gebruik alleen aanbevolen montageondergronden:
houten balken en massief vlak beton/baksteen.
Gebruik voor installatie op andere oppervlakken
geschikte hardware (niet meegeleverd).
•Niet installeren op oppervlakken die gevoelig zijn
voor trillingen, beweging of schokken. Niet
installeren in de buurt van warmtebronnen of
airconditioning.
Gefeliciteerd met uw aankoop en bedankt voor het kiezen
van Douxe producten. Dit is de Douxe DTS-01 - TV
muurbeugel. Het is een volledig verstelbare muurbeugel
ontworpen om tot 35kg (77lbs) te dragen voor TV's tussen
17"- 60". Hij kan worden geïnstalleerd op houten balken
of betonnen muren. De intrekbare montagearm heeft drie
scharnieren die horizontaal kunnen draaien (±90° en
±180°). Hij kan ook +5° ~ -15° worden gekanteld voor
optimaal kijkcomfort.
Lees de volgende instructies zorgvuldig door om een
juiste installatie te garanderen en schade aan
eigendommen of persoonlijk letsel te voorkomen.
Bewaar deze handleiding op een veilige plaats voor
toekomstig gebruik.
2. Veiligheidsinstructies
1. Introductie
14

Controleer bij ontvangst van uw zending of de inhoud
overeenkomt met de paklijst. Breng uw verdeler op de
hoogte van eventuele ontbrekende items. Als de
apparatuur beschadigd blijkt te zijn, dient u onmiddellijk
een claim in te dienen bij de vervoerder en uw
distributeur onmiddellijk op de hoogte te stellen, met een
gedetailleerde beschrijving van de schade. Bewaar de
beschadigde verpakking om uw claim te staven.

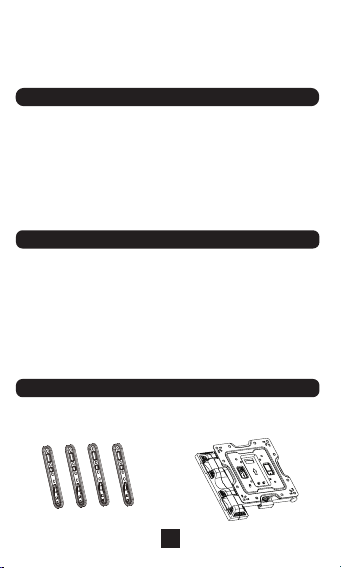

uit trekbare steun
•Dit product bevat kleine onderdelen die
verstikkingsgevaar kunnen opleveren. Houd deze
onderdelen en de verpakking van het product uit de
buurt van kinderen.
•Maak gebruik van de juiste veiligheidsuitrusting
tijdens de installatie.
•Om een goede ondersteuning en hantering mogelijk
te maken, wordt aanbevolen dat twee personen
deze installatie uitvoeren.
•Raadpleeg in geval van onzekerheid of
onduidelijkheid een gekwalificeerde aannemer of
installatiespecialist.
5. Inhoud van het pakket
15
3.Veiligheidsinformatie
4.Ontvangst van uw zending
verlengde armen

A. M4x25 schroeven (x4) B. M5x25 schroeven
(x4)
C. M6x25 schroeven (x4) D. 6 Platte ring (x4)
E. 12mm Plastic huls (x4) F. 10mm Moersleutel
G. M7X70 zelftappende schroef
(x4)
H. 10x60 Plastic anker
x4
L. M6 moer (×4)
K. M6x12 schroeven (×4)
16

6.Product Specificaties
Materiaal
Afwerking oppervlak
Kleur
schermgrootte
Installatie op
Max3 Gewicht
Lengte vanaf de muur
Kantelen
Draaibaar
Rotatie
Max.VESA
Metaal
Poeder Gecoat
Zwart
17”- 60”
Houten4 massieve en gipswand
35kgs/77lbs
62 - 424 mm
+5°/-15°
180°
±3°
400×400mm
17

7.Installatie instructies
18
Stap 1
Verwijder de clips en de plastic afdekking zoals afgebeeld
F

19
Stap 2A
Voor montage op een houten steunbalk
G
70m
m
2.
84.5m
m
