Dovre 425 GA Parts list manual

INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING
INSTALLATION ET MODE D’EMPLOI
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG
GASKACHEL
POELE A GAZ
GAS STOVE
GASOFEN
03.27921.100 - 01/2016
425 GA
425 GAP
725 GA
725 GAP

wijzigingen op grond van technische verbeteringen voorbehouden
2
Inhoud
1 Installatievoorschrift 3
1.1 Plaatsbepaling 3
1.2 Aansluiting op het schoorsteenkanaal 3
1.3 Aansluiting op de gasleiding 3
1.4 Installeren van de keramische houtblokken 4
1.5. Toegang tot de branderunit (voor onderhoud of herstelling) 5
2 Gebruiksaanwijzing 5
2.1 Aansteken 6
2.2 Werking thermostaat (achterste brander) 6
2.3 Werking sfeerbrander (voorste brander) 6
2.4 Doven van het toestel 6
2.5 Afvoerbeveiliging 7
3 Onderhoud 7
4 Technische gegevens 8
5 Afmetingen 9

wijzigingen op grond van technische verbeteringen voorbehouden 3
1 Installatievoorschrift
Het plaatsen en in werking stellen moet door vakmensen geschieden volgens de
gangbare normen NBN D51-003.
Laat bij het in werking stellen, uw installateur u inlichten over het gebruik, bediening en
onderhoud van uw toestel. Elk toestel is getest, nauwkeurig afgeregeld en verzegeld in
de fabriek gelijkvormig de categorie I2E+(aardgas) of de categorie I3+(propaan/butaan).
Zie op het type-plaatje voor welk soort gas het toestel is afgesteld. Bij wijzigingen aan de
regelorganen door onbevoegde personen vervalt de waarborg.
1.1 Plaatsbepaling
Houd de verbinding tussen aansluitkraag en schoorsteenkanaal zo kort en zo recht
mogelijk. De minimum afstand van toestel tot brandbare muur bedraagt 20 cm. Zorg
dat boven het toestel geen gordijnen geplaatst worden. De verbranding verbruikt
zuurstof. Het is dus van groot belang dat de ruimte waar het toestel geïnstalleerd wordt,
voldoende verlucht wordt. Plaats een verluchting van minstens 15 cm² (niet afsluitbaar)
1.2 Aansluiting op het schoorsteenkanaal
Het schoorsteenkanaal moet voldoen aan de regels beschreven in norm NBN B61-001.
Vooraleer men het toestel op een schoorsteenkanaal aansluit, waarop een kolen-,
hout of een mazoutkachel was aangesloten, is het best dit vakkundig te laten reinigen.
Hoewel een gaskachel kan werken met een zeer kleine schoorsteentrek adviseren wij
U om een jaarlijkse controle van de schoorsteen te laten uitvoeren De verbinding met
de schoorsteen gebeurt d.m.v. een afvoerpijp diameter 100 mm die in de aansluitkraag
geschoven wordt. Gebruik corrosievast materiaal. Deze verbindingspijp mag nooit lager
komen dan de aansluitkraag van de kachel.
Controleer of de schoorsteen goed functioneert door na 10 minuten volbranden een
koud spiegeltje of verchroomd voorwerp aan trekonderbreker-valwindaeider (achteraan
toestel onder aansluitkraag) te houden. Als dit beslaat functioneert de schoorsteen
onvoldoende.
1.3 Aansluiting op de gasleiding
Controleer of de gassoort en de gasdruk ter plaatse overeenkomen met de aanduiding
op het typeplaatje. In de gastoevoerleiding moet een gekeurde B.G.V. gaskraan zo dicht
mogelijk bij het toestel worden gemonteerd.
De aansluiting dient spanningsvrij te geschieden.
Kontroleer de toevoerleiding op gasdichtheid (door middel van bv. zeepwater).
Voor leidingen tot +/- 10 m volstaat 3/8” G buis of koperbuis 10/12 diameter. Voor meer
dan 10 m gebruikt men ½” of koperbuis 13/15 diameter.

wijzigingen op grond van technische verbeteringen voorbehouden
4
1.4 Installeren van de keramische houtblokken
Verwijder de deur door de schroef onderaan los te draaien. Vervolgens kan je het
glaspaneel weg nemen door bovenaan 2 clips te openen.
De keramische houtblokken zijn apart verpakt. Wees voorzichtig, de blokken zijn zeer
breekbaar.

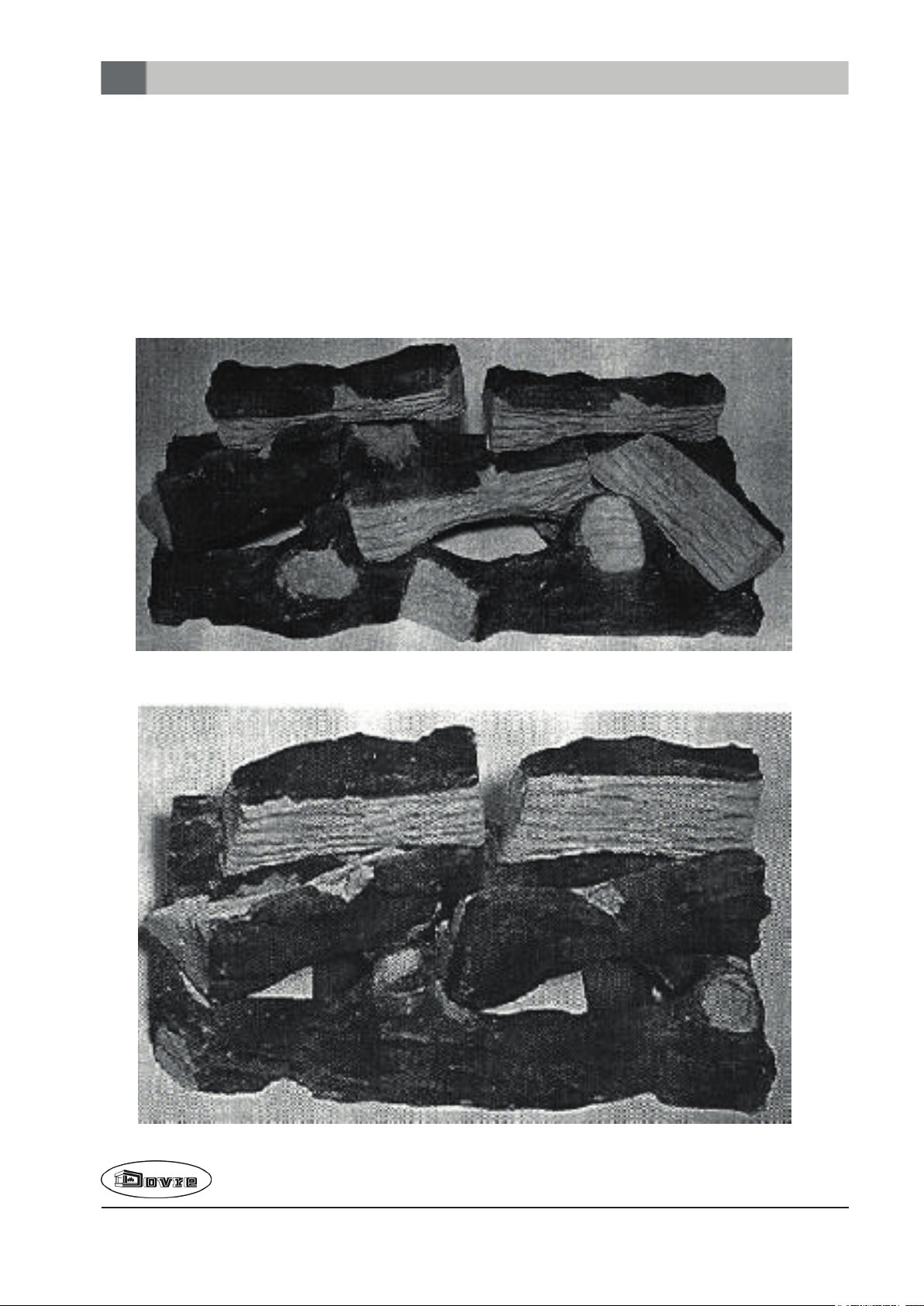

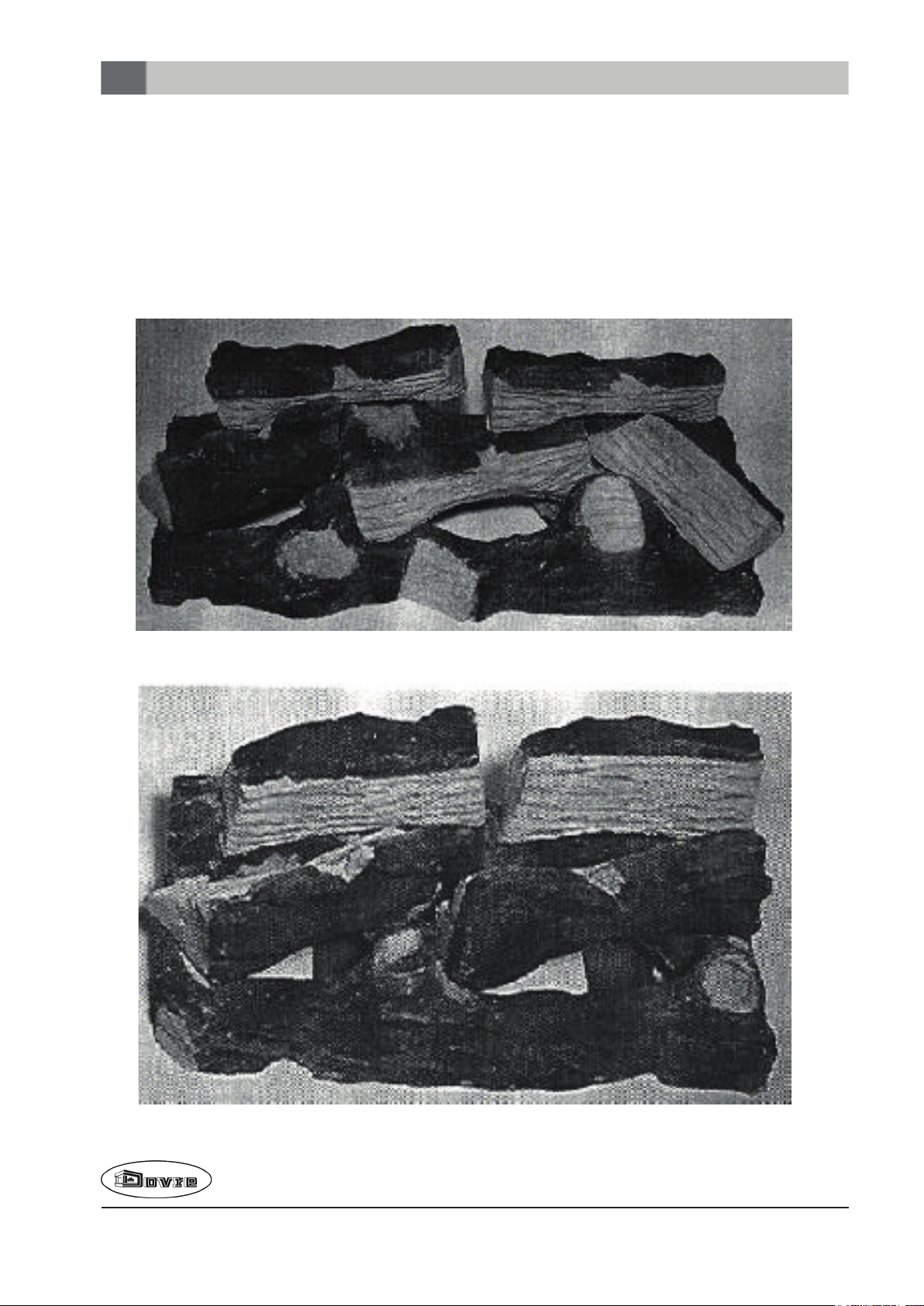

Leg vervolgens de blokken zoals aangegeven op plan.
Installeren van de keramische blokken 725GA(P)
Installeren van de keramische blokken 425GA(P)

wijzigingen op grond van technische verbeteringen voorbehouden 5
1.5. Toegang tot de branderunit (voor onderhoud of herstelling)
Men gaat als volgt te werk:
Open de frontdeur en verwijder de keramische blokken. Men kan nu de bouten (M6) los
schroeven van de branderbak.
Verwijder het achterhitteschild. De bevestigingsplaat van de regelblok kan nu los
geschroefd worden.
Demonteer de clixon-houder (TTB) door de twee plaatschroeven los te draaien op het
rugschild. Vergeet de thermstaat-voeler niet uit zijn houders te halen.
Men kan nu de volledige branderenheid (regelblok met brander) langs achter uit het
toestel nemen.
Om de brandereenheid terug te monteren gaat U in omgekeerde volgorde te werk.
2 Gebruiksaanwijzing
Attentie: Wij adviseren U na installatie van het toestel deze enige uren op de hoogste
stand te stoken en daarbij goed te ventileren, zodat de verf de kans heeft om uit te
harden. Witte aanslag op het glas en op het binnenwerk is mogelijk tijdens deze eerste
periode.
Met een eenvoudige doek is deze aanslag weg te wrijven nadat het toestel afgekoeld is.
Het toestel heeft twee branders. De achterste brander wordt bediend door de
thermostaatknop. U kiest de gewenste stand en de modulerende thermostaat zorgt voor
de juiste temperatuur.
De voorste brander wordt bediend door de handkraan. U kiest de gewenste stand en de
brander blijft in die stand branden tot U de gekozen stand wijzigt.
De volgende delen van het toestel worden als “werkingsoppervlakten” beschouwd, en
kunnen dus hoge temperaturen bereiken:
• alle gietijzer onderdelen.
• de warmtewisselaar
• het glasoppervlak.
Het is aan te bevelen om een bijkomend scherm te plaatsen rond het toestel als er
kinderen of oudere mensen aanwezig zijn.

wijzigingen op grond van technische verbeteringen voorbehouden
6

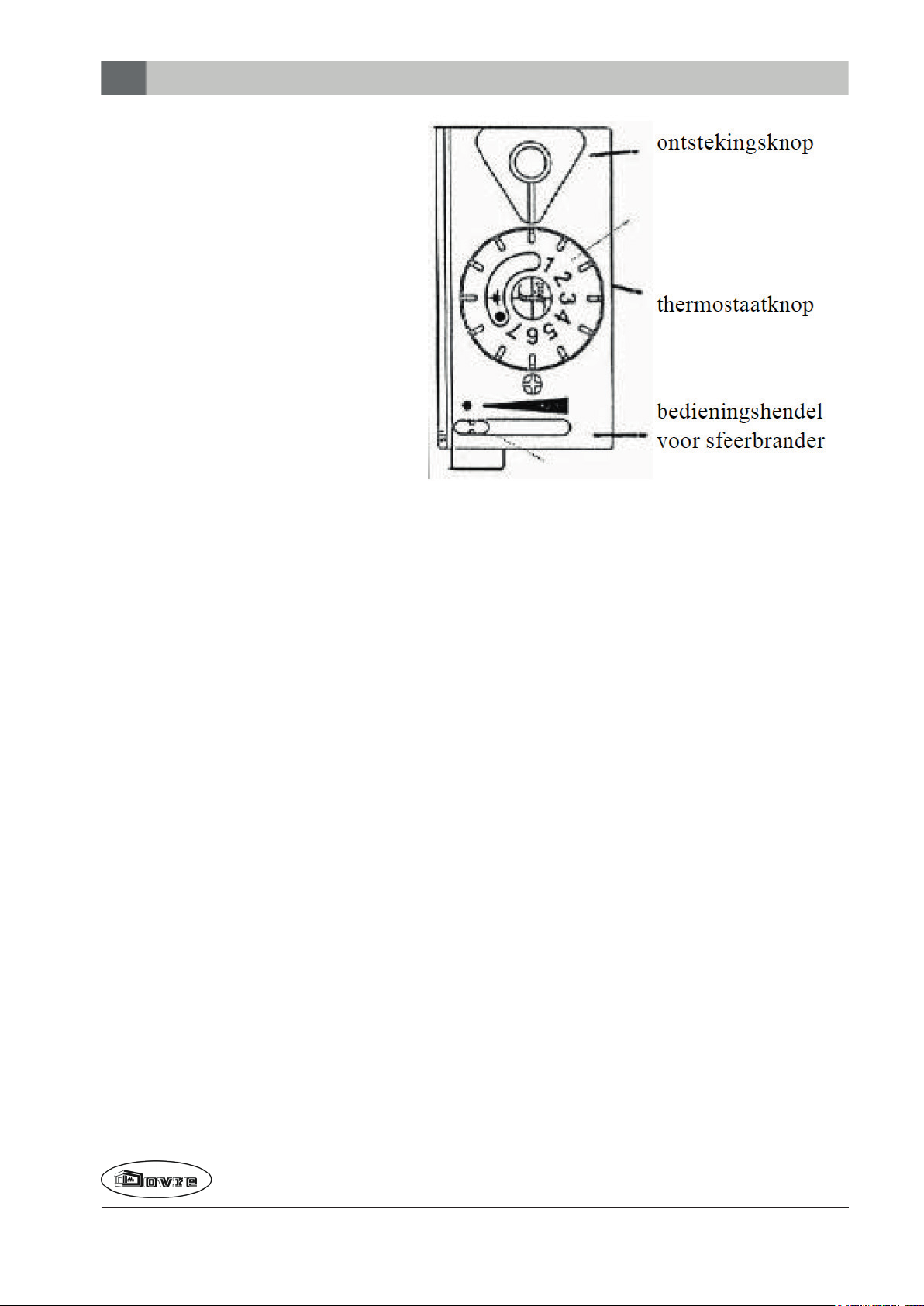

2.1 Aansteken
Open de gasafsluitkraan die in
de gasleiding naar het toestel is
gemonteerd.
• Draai de thermostaatknop
op ontstekingspositie (pilot)
en druk deze in (ingedrukt
houden).
• De ontstekingsknop geheel
indrukken tot U een “klik” hoort;
dit is de vonk-ontsteking.
• Via het glasraam kunt U zien of
de waakvlam brandt. Zonodig
enkele malen opnieuw “klikken’
tot de waakvlam brandt.
• Wanneer de waakvlam brandt, de thermostaatknop nog 30 seconden ingedrukt
houden en daarna rustig loslaten.
• Blijft de waakvlam niet branden, dan 5 minuten wachten en de
• procedure herhalen.
• Door de thermostaatknop in de gewenste stand te draaien (stand 1= kleinstand, stand
6 = volstand) ontsteekt de achterste brander.
• Door het schuifje van de handkraan naar rechts te brengen ontsteekt de voorste
brander, ten minste als de thermostaatknop tussen stand 1 en 6 staat.
Waarschuwing: Als de waakvlam uitgaat, dan moet U minstens 5 min. wachten voor U het
toestel weer aansteekt.
2.2 Werking thermostaat (achterste brander)
De modulerende thermostaat zorgt ervoor dat de met de thermostaatknop gekozen
temperatuur nauwkeurig wordt gehandhaafd.
Als U de thermostaatknop instelt, gaat de brander eerst volop branden. Daarna gaat de
brander lager branden en zoekt de evenwichtsstand. Daalt de kamertemperatuur, dan
gaat de brander hoger branden tot de juiste temperatuur weer is bereikt. De
thermostaat regelt dit automatisch.
2.3 Werking sfeerbrander (voorste brander)
De voorste brander brandt op maximum als de thermostaatknop tussen positie 1 en 6
staat en U het schuifje volledig naar rechts hebt gebracht. Doven van de sfeerbrander
gebeurt door het schuifje volledig naar links te brengen.
2.4 Doven van het toestel
Om het toestel helemaal uit te zetten, de thermostaatknop in de “uit”-stand (o) zetten. De
waakvlam gaat dan uit. Wordt het toestel langere tijd niet gebruikt, dan is het raadzaam
ook de gasafsluitkraan in de toevoerleiding dicht te draaien.

wijzigingen op grond van technische verbeteringen voorbehouden 7
2.5 Afvoerbeveiliging
Het toestel is uitgerust met een thermische afvoerbeveiliging die de waakvlam en
daarmee de hoofdbrander uitschakelt in geval van lekkage van de verbrandingsgassen uit
de trekonderbreker.
Het waarnemend orgaan is een thermostaat (= clixon) welke bij overschrijding van een
bepaalde temperatuur een elektrisch contact opent en daarmee de thermokoppelstroom
onderbreekt. Hierdoor schakelt het regelblok de gastoevoer naar de hoofd- en
waakvlambrander uit. Het toestel kan alleen opnieuw ontstoken worden via afkoeling van
het waarnemend orgaan. De thermostaat mag niet eigenhandig buiten werking worden
gesteld. Haal Uw installateur erbij indien de afvoerbeveiliging geregeld inschakelt.
Mogelijke oorzaken die kunnen leiden tot het inschakelen van de afvoerbeveiliging zijn:
• Een slechte verbinding tussen het toestel en het afvoerkanaal.
• Het afvoerkanaal is geheel of gedeeltelijk afgedicht door vallend puin of iets dergelijks.
• Een te geringe schoorsteentrek.
• Een open keuken met een te sterke afzuigkap.
Bij vervanging, alleen originele thermostaat (= clixon) toepassen, geen alternatief.
3 Onderhoud
Bij het begin van ieder stookseizoen is het aan te raden over te gaan tot een grondige
ontstofng van het toestel.
Beschadiging aan de verf kan U gemakkelijk bijwerken met een spuitbus “Thermoblack”.
In het begin zal de verf van uw kachel nog een geur afgeven. Dit verdwijnt echter vanzelf.
Gebruik het toestel nooit met een gebarsten of gebroken ruit.
Laat éénmaal per jaar een controle- en onderhoudsbeurt uitvoeren door uw installateur.
Wat moet u doen bij gasreuk :
• Zet de vensters van het lokaal helemaal open
• Sluit het lokaal waar u het gas ruikt of van de rest in het gebouw
• Sluit de kroon van uw gasmeter
• Doof en vermijd alle open vuur en alle vlammen
• Verwittig uw aardgasmaatschappij of uw installateur.

wijzigingen op grond van technische verbeteringen voorbehouden
8
Toestel 725GA
aardgas
725GAP
butaan/
propaan
(G30/G31)
425GA
aardgas
425GAP
butaan/
propaan
(G30/G31)
Gassoort I2E+ I3+ I2E+ I3+
Belasting 10.0 kW 10.0 kW 7.0 kW 8.0 kW
Nominaal vermogen 9.0 kW 9.0 kW 6.0 kW 7.0 kW
Gasverbruik bij
nominaal vermogen (15°C
; 1013 mbar)
1.1 m³/hr
(G20)
0.30 m³/hr
G(30)
0.75 m³/hr
(G20)
0.25 m³/hr
(G30)
Voordruk 20/25 mbar
(G20/G25)
29/37 mbar
(G30/G31)
20/25 mbar
(G20/G25)
29/37 mbar
(G30/G31)
Branderdruk 15/19 mbar
(G20/G25)
28.5/36.5 mbar
(G30/G31)
3.7/4.7 mbar
(G20/G25)
27/35 mbar
(G30/G31)
Diameter
branderspuitstuk
2 x 2.0 mm 2 x 1.20 mm 2 x 2.50 mm 2 x 1.10 mm
Code
waakvlamspuitstuk
51 30 51 30
Schoorsteenaansluiting 100 mm 100 mm 100 mm 100 mm
Afvoerbeveiliging Elmwood
100 °C
Elmwood
100 °C
Elmwood
100 °C
Elmwood
100 °C
4 Technische gegevens

wijzigingen op grond van technische verbeteringen voorbehouden 9

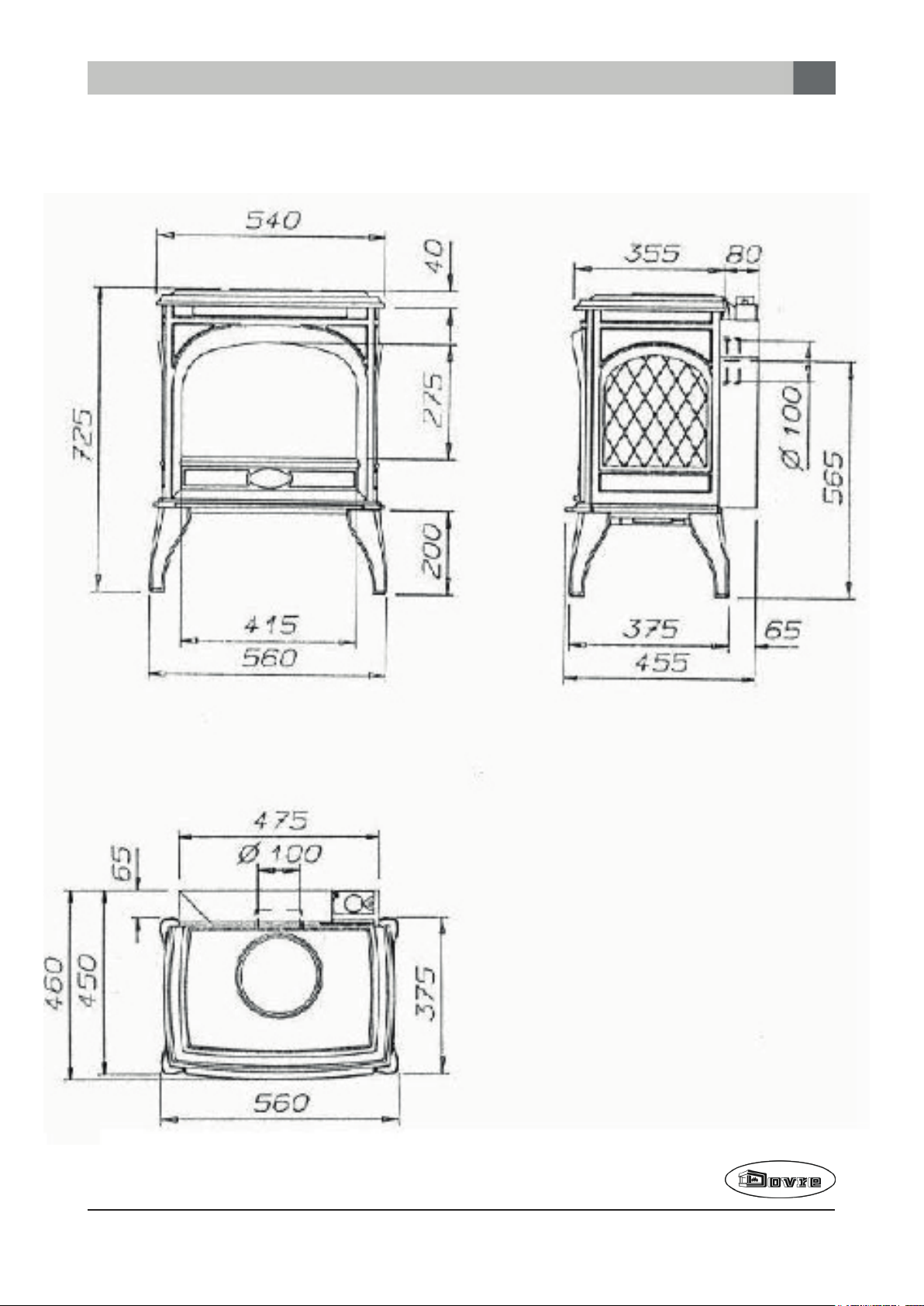

5 Afmetingen
425 GA(P)

wijzigingen op grond van technische verbeteringen voorbehouden
10
725 GA(P)

wijzigingen op grond van technische verbeteringen voorbehouden 11

wijzigingen op grond van technische verbeteringen voorbehouden
12
Contenu
1 Instructions d’installation 13
1.1 Choix de l’emplacement 13
1.2 Raccordement au conduit de cheminée 13
1.3 Raccordement au conduite de gaz. 13
1.4 Installation des bûches en céramique. 14
1.5 Dépose de l’unité brûleur (pour entretien ou réparation) 15
2 Mode d’emploi 15
2.1 L’allumage 15
2.2 Fonctionnement du thermostat 16
2.3 Fonctionnement du brûleur manuel 16
2.4 Eteindre l’appareil 16
2.5 Dispositif protecteur d’écoulement 16
3 Entretien 17
4 Indications technique 18
5 Dimensions 19

wijzigingen op grond van technische verbeteringen voorbehouden 13
1 Instructions d’installation
L’installation et la mise en service doivent être effectuées par un installateur agréé, et
être conformes aux normes NBN D51-003.
A la mise en service, informez vous chez l’installation de l’emploi et l’entretien de l’appareil.
Chaque appareil est rigoureusement contrôlé, essayé et réglé en notre usine selon la
catégorie I2E+ (gaz naturel) ou I3+ (propane/butane).
Vériez la plaque signalétique de manière à savoir pour quel type de gaz le poêle est
équipé. Nous précisions que tous les points de réglage ont été scellés.
Nous conseillons à l’usager de ne pas modier les différents réglages au risque de
perdre le bénéce de sa garantie.
1.1 Choix de l’emplacement
Faire en sorte que le conduit de sortie de l’appareil et le conduit de la cheminée soient
aussi courts et aussi droits que possible. La distance minimum de la sortie de l’appareil
au mur est de 20 cm.
Il est préférable d’éviter de mettre le poêle près des rideaux.
La combustion consomme de l’oxygène. Il est donc très important que le local où est
installé l’appareil soit sufsamment aéré. Mettez une grille d’au moins 15 cm² minimum.
1.2 Raccordement au conduit de cheminée
Le conduit doit être conforme aux normes NBN B61-001.
Avant de raccorder votre appareil à gaz au conduit de cheminée et avant tout
fonctionnement, il est impératif de nettoyer soigneusement le conduit de cheminée.
Bien qu’un poêle à gaz puisse fonctionner avec un très faible tirage nous conseillons
à l’utilisateur de faire contrôler son conduit chaque année pour éviter d’éventuelles
obstructions etc. Le diamètre intérieur de la sortie est de 100 mm. Pour le raccordement
du poêle au conduit de cheminée il faut employer un matériel anti-corrosif.
La buse de raccordement ne doit pas être placée plus bas que la sortie du convecteur.
Après 10 minutes de fonctionnement à plein régime, il est nécessaire de contrôler le
tirage du conduit de cheminée, en tenant un petit miroir ou similaire juste au dessus du
coupe-tirage. Si celui-ci se ternit, le tirage de la cheminée est insufsant.
1.3 Raccordement au conduite de gaz.
Contrôler si la catégorie de gaz et la pression de gaz local correspondent aux indications
de la plaque signalétique.
Sur le tuyau d’alimentation, un robinet de fermeture doit être placé que possible du
poêle.
Le raccordement doit s’effectuer sans tension. L’étanchéité du conduit d’alimentation doit
être contôlée au moyen d’eau savonneuse.
Pour un conduit jusqu’à 10 mètres, des tubes en fer 3/8“ou en cuivre de 10/12
conviennent. Pour des conduits au-delà de 10 mètres, il faut prévoir ½“ ou 13/15 en
cuivre.

wijzigingen op grond van technische verbeteringen voorbehouden
14
1.4 Installation des bûches en céramique.
Ouvrez la porte.
Les bûches en céramique sont emballées séparément du fait de leur fragilité. Attention au
déballage.
Bien respecter le plan pour les positionner correctement.
Installation des bûches en céramique. 725GA(P)
Installation des bûches en céramique. 425GA(P)

wijzigingen op grond van technische verbeteringen voorbehouden 15
1.5 Dépose de l’unité brûleur (pour entretien ou réparation)
Ouvrez la porte. Dévissez maintenant les bulons pour démonter la cuve du brûleur.
Démontez la plaque arrière. On peut maintenant démonter la plaque de xation du bloc
de sécurité.
Demontez la plaque de xation du dispositif protetteur d’écoulement avec 2 vis. N’oubliez
pas de démontez le bulbe du thermostat.
On peut maintenant prendre l’unité du brûleur (le brûleur avec le bloc de sécurité) par l’arrière.
Pour remonter l’unité brûleur, pratiquez l’opération en sens inverse.
2 Mode d’emploi
Attention: Après l’installation de l’appareil, nous vous conseillons de le faire brûler à la
plus haute position et en même temps de bien ventiler, an que la peinture puisse se
stabiliser. Une buée blanche sur la vitre est possible pendant la première période. Avec
un chiffon on peut la nettoyer quand l’appareil est froid.
L’appareil est muni de deux brûleurs. Celui qui se trouve à l’arrière est un brûleur
thermostatique qui module la température selon votre choix. Celui qui se trouve à l’avant
se règle manuellement: mettre le bouton de réglage correspondant à la hauteur de
la amme, dans la position voulue. Cette position est maintenue jusqu’à un prochain
changement.
Les pièces suivantes sont connues par “surface active” à savoir les parties de l’appareil
qui contribuent principalement à chauffer et qui sont de ce fait portées à haute
température.
· les pièces en fonte
· l’échangeur de chaleur
· la vitre
Il est recommandé d’utiliser un écran protecteur en cas de présence d’enfants ou de
personnes âgées.
2.1 L’allumage
· Ouvrez le robinet du conduit de gaz.
· En appuyant sur le sélecteur de température (A),
placez-le sur la position d’allumage “*“ et le
maintenir enfoncé.
· Donnez une impulsion sur le bouton d’allumage
jusqu’à ce que la veilleuse s’allume, celle-ci étant
visible au travers de la vitre. Répétez si besoin
jusqu’à ce que la veilleuse s’allume.
· Quand la veilleuse est allumée, maintenez
le sélecteur de température encore environ 30
secondes avant de le relâcher.
· Si la veilleuse s’éteint, attendre cinq minutes
avant de répéter les opérations décrites ci-dessus.

wijzigingen op grond van technische verbeteringen voorbehouden
16
· En tournant le sélecteur de température dans la position désirée, vous allumez le brûleur
thermostatique (celui qui se trouve à l’arrière). (1 = température minimale; 6 = température
maximale.)
· En glisant le bouton de réglage manuel (B) à droite, vous allumez le brûleur de devant, si
le sélecteur de température (a) est à position entre 1 et 6.
Attention: il est impératif d’attendre 5 min. avant de rallumer lorsque la veilleuse s’est
éteinte.
2.2 Fonctionnement du thermostat
Le brûleur thermostatique avec le sélecteur de température assurent le maintien de la
température désirée. Le brûleur fonctionnera à haut régime jusqu’à ce que la température
voulue soit atteinte, puis le thermostat baisse automatiquement l’intensité du brûleur et
cherche une position d’équilibre. Au fur et à mesure des changements de températures
dans la pièce, l’intensité du brûleur se règle an de maintenir la température désirée.
2.3 Fonctionnement du brûleur manuel
Le brûleur se trouvant à l’avant ne s’allume pas automatiquement: glisez le bouton de
réglage manuel à droite pour l’allumage. Pour éteindre le brûleur manuel, glisez le bouton
vers la droite.
2.4 Eteindre l’appareil
Pour éteindre l’appareil, mettez le sélecteur de température en position “Eteint” (o).
La veilleuse s’éteint. Dans le cas d’une non utilisation prolongée de l’appareil, il est
recommandé de fermer le robinet du gaz.
2.5 Dispositif protecteur d’écoulement
L’appareil est équipé d’un dispositif protecteur thermique d’écoulement qui met hors
service la veilleuse ainsi que le brûleur principal en cas de fuite des fumées de combustion
par l’interrupteur du tirage.
Ce dispositif est un thermostat qui, en cas de dépassement d’une certaine température
déclenche un contact électrique qui interrompt ainsi le courant du thermocouple. Par
conséquent, le bloc régulateur coupe l’alimentation en gaz des deux brûleurs. Il ne sera
possible de rallumer l’appareil qu’après le refroidissement de ce dispositif.
Quand le dispositif protecteur d’écoulement se coupe souvent, appelez votre installateur.
Causes nécessitant l’intervention du dispositif protecteur d’écoulement:
· Mauvais raccordement entre l’appareil et le conduit de cheminée.
· Le conduit de cheminée entièrement ou partiellement bouché par des débris ou d’autres
objets.
· Tirage insufsant du conduit de cheminée.
Quand vous remplacez le dispositif protecteur d’écoulement, utilisez seulement le même
type.

wijzigingen op grond van technische verbeteringen voorbehouden 17
3 Entretien
Il est recommandé de dépoussiérer l’intérieur du poêle de temps en temps même pendant
la saison de chauffe.
Si la peinture se détériore, une application de notre « Thermoblack » rénovera facilement
l’aspect extérieur. N’utilisez que les aérolsols Dovre.
En cas de bris ou fêlure de vitre, la remplacer immédiatement.
L’appareil ne peut pas fonctionner avec la porte ouverte.
Nous vous recommandons de faire contrôler au moins une fois par an, votre appareil ˆ
gaz par un installateur agréé.
Durant les premiers feux, ne vous inquiétez pas du dégagement d’odeurs parfois
nauséabondes ; ce phénomène disparaît après quelques heures de fonctionnement.
Que faire en cas d’odeur de gaz ? Ouvrez les fenêtres de la pièce ou du local.
Fermez les communications entre le local où le gaz est perçu et le reste de l’immeuble.
Fermez le robinet de votre compteur de gaz.
Eteignez et évitez tout feu ouvert et toutes ammes. (Donc : pas d’alumettes, pas
de bougies, pas de cigarettes. Ne provoquez pas d’étincelles. N’actionnez pas les
interrupteurs d’éclairage.)
Prévenez votre société distributrice.

wijzigingen op grond van technische verbeteringen voorbehouden
18
Appareil 725GA
gaz naturel
725GAP
butane/
propane
(G30/G31)
425GA
gaz naturel
425GAP
butane/
propane
(G30/G31)
Gaz I2E+ I3+ I2E+ I3+
Débit calorique 10.0 kW 10.0 kW 7.0 kW 8.0 kW
Puissance nominale 9.0 kW 9.0 kW 6.0 kW 7.0 kW
Débit de gaz (à
puissance nominale)
(15°C ; 1013 mbar)
1.1 m³/hr
(G20)
0.30 m³/hr
G(30)
0.75 m³/hr
(G20)
0.25 m³/hr
(G30)
Pression
d’alimentation
20/25 mbar
(G20/G25)
29/37 mbar
(G30/G31)
20/25 mbar
(G20/G25)
29/37 mbar
(G30/G31)
Pression du brûleur 15/19 mbar
(G20/G25)
28.5/36.5 mbar
(G30/G31)
3.7/4.7 mbar
(G20/G25)
27/35 mbar
(G30/G31)
Diamètre injecteur
principal
2 x 2.0 mm 2 x 1.20 mm 2 x 2.50 mm 2 x 1.10 mm
Code injecteur
veilleuse
51 30 51 30
Diamètre du tuyau 100 mm 100 mm 100 mm 100 mm
Dispositif protecteur
d’ecoulement
Elmwood
100 °C
Elmwood
100 °C
Elmwood
100 °C
Elmwood
100 °C
4 Indications technique

wijzigingen op grond van technische verbeteringen voorbehouden 19
5 Dimensions
425 GA(P)

wijzigingen op grond van technische verbeteringen voorbehouden
20
725 GA(P)
