INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING GASKACHEL
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL GASSTOVE
INSTALLATION ET MODE D’EMPLOI POELE A GAZ
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG GASOFEN
INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE GAS
Sense 203GAO
121-122-123-221-222-223
03.27199.100 - 3/2018

2Wijzigingen op grond van technische verbeteringen voorbehouden
Inhoudsopgave
Inleiding 3
Conformiteitsverklaring 4
Veiligheid 4
Installatiecondities 5
Algemeen 5
De Schoorsteen 5
Vloer en wanden 6
Productbeschrijving 6
Installatie 7
Algemene voorbereiding 7

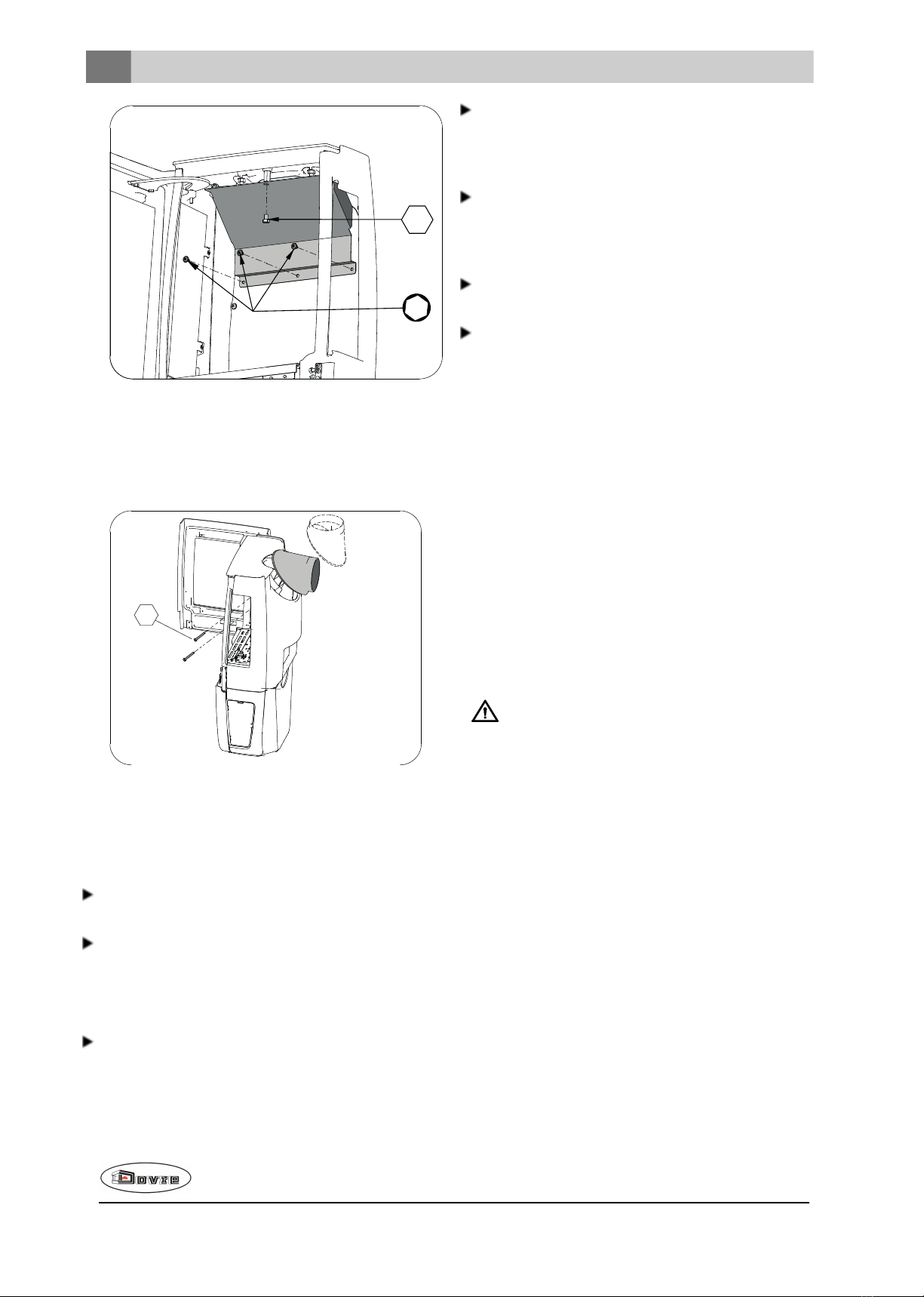

Schoorsteenaansluiting voorbereiden 7
Aansluiting op het schoorsteenkanaal 8
Rookgasafvoersysteem 8
Gasaansluiting maken 9

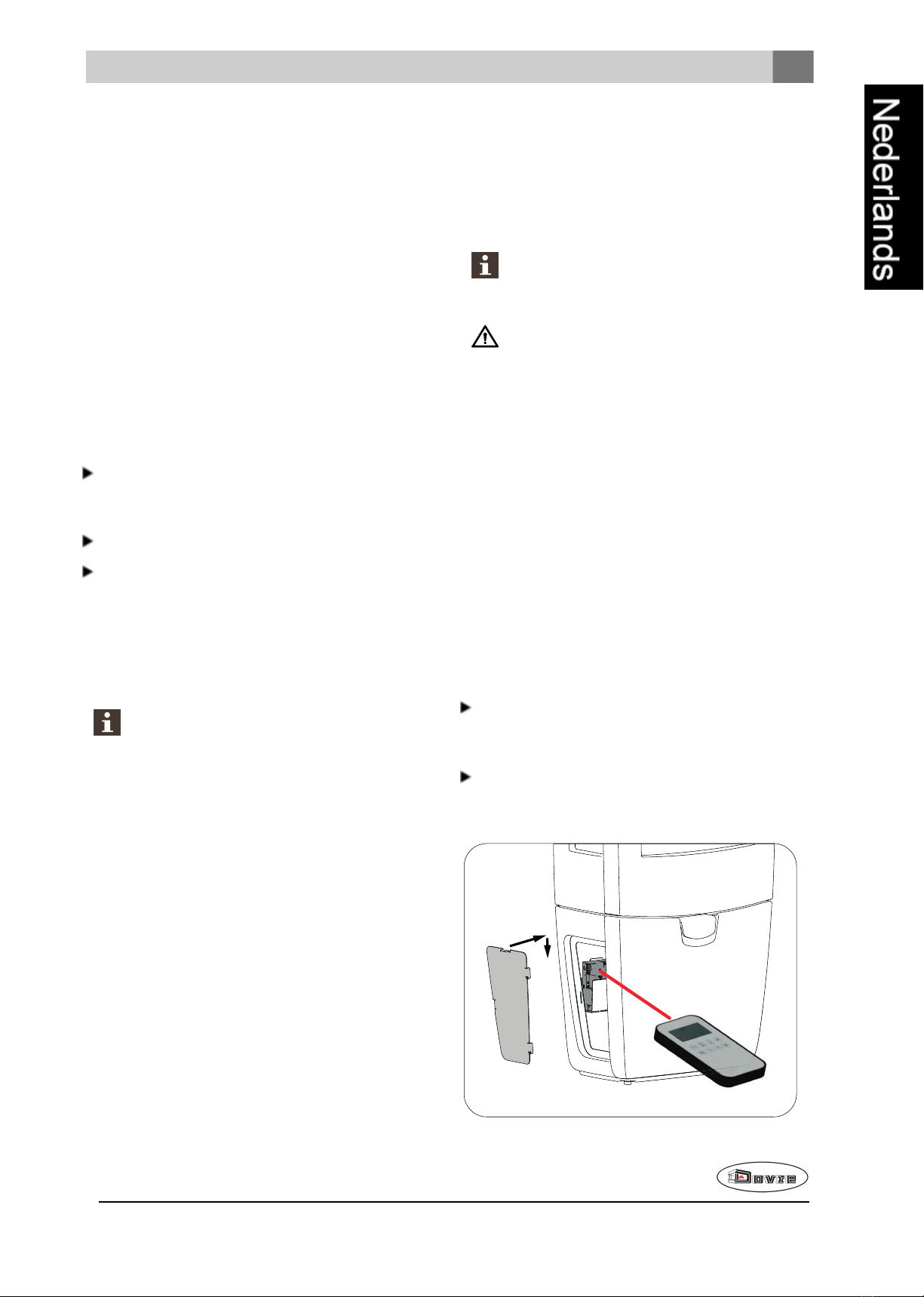

Afstandsbedieningset installeren 9

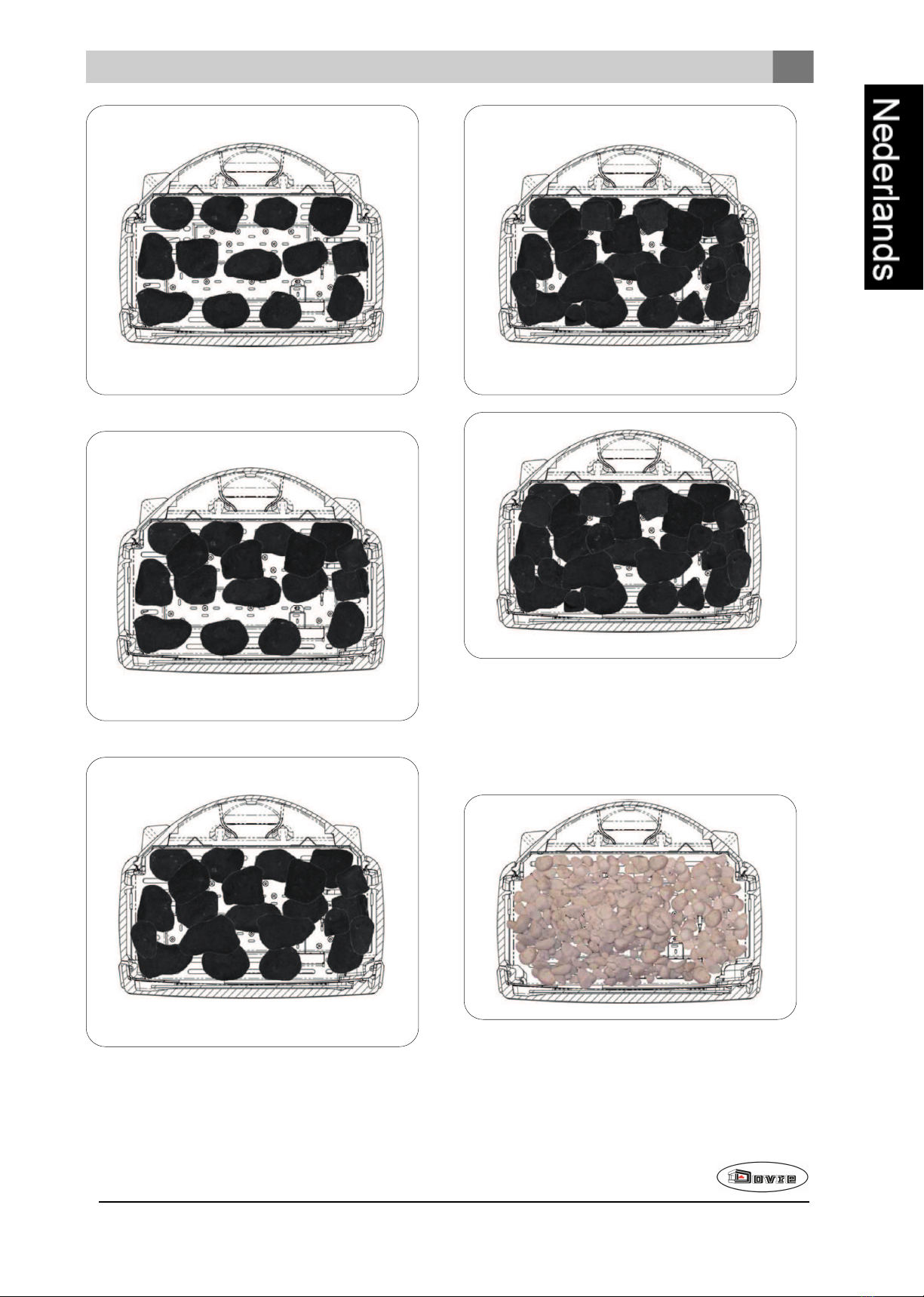

Decoratieve houtblokkenset plaatsen 10
Gebruik 14
Eerste gebruik 14

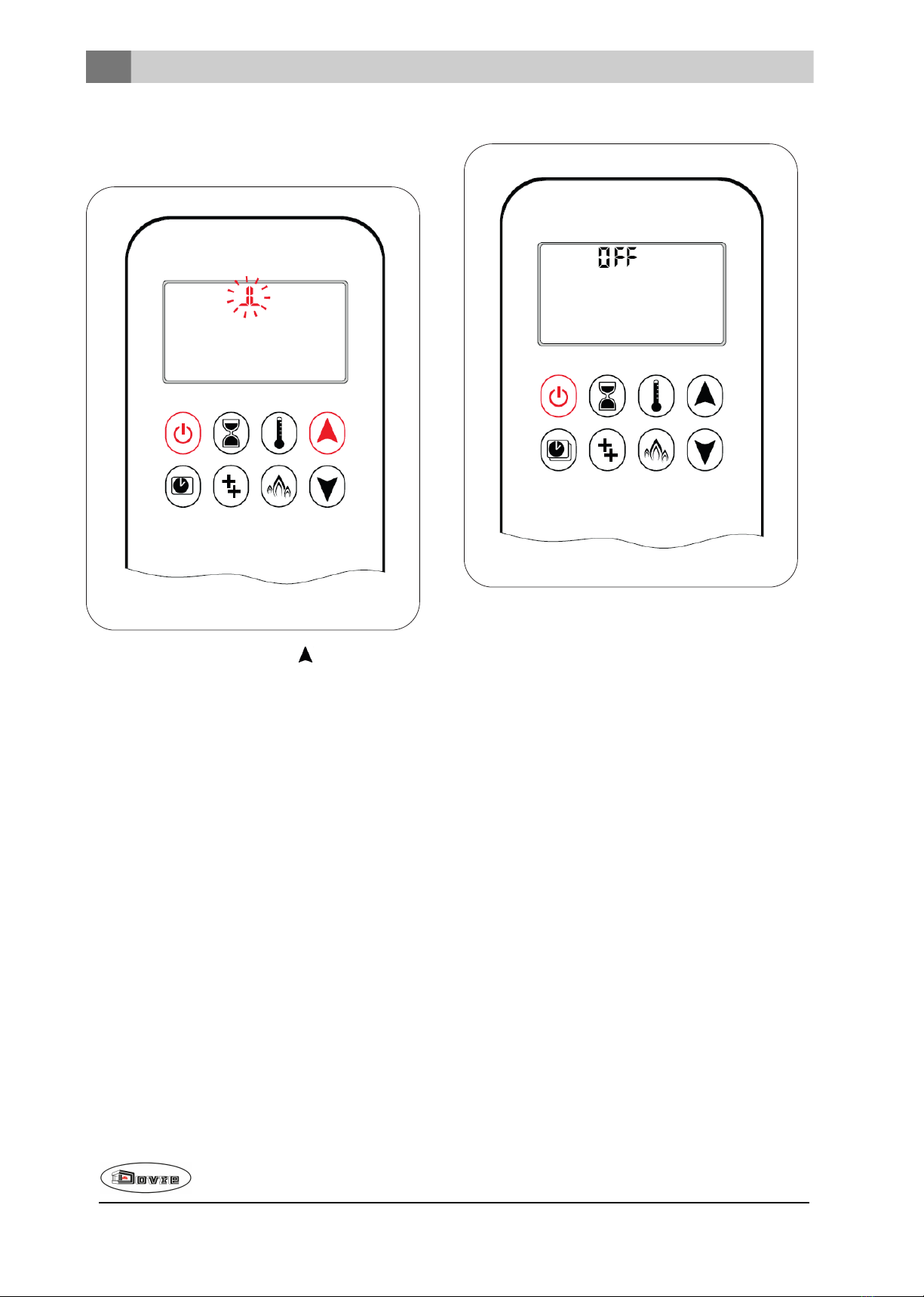

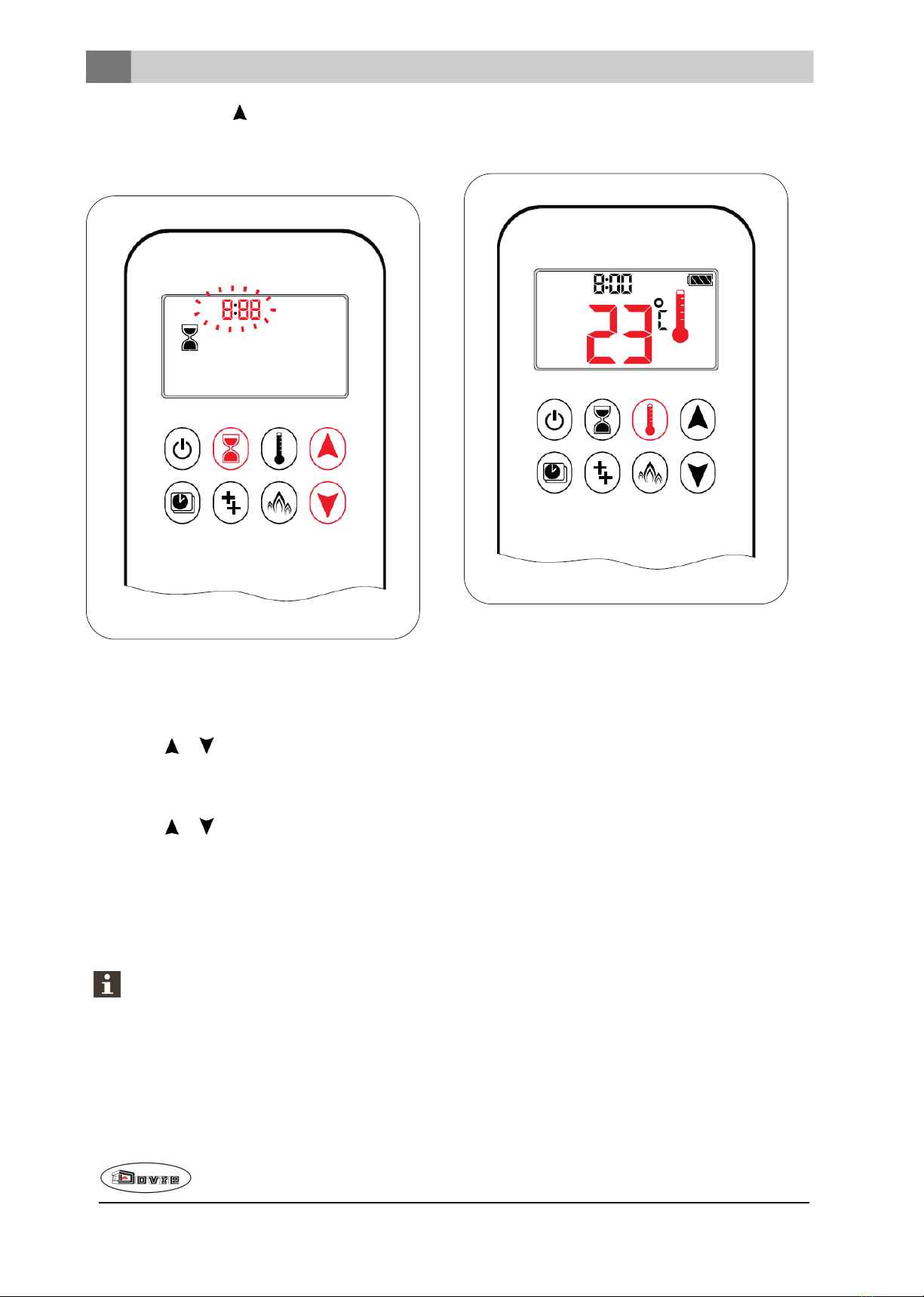

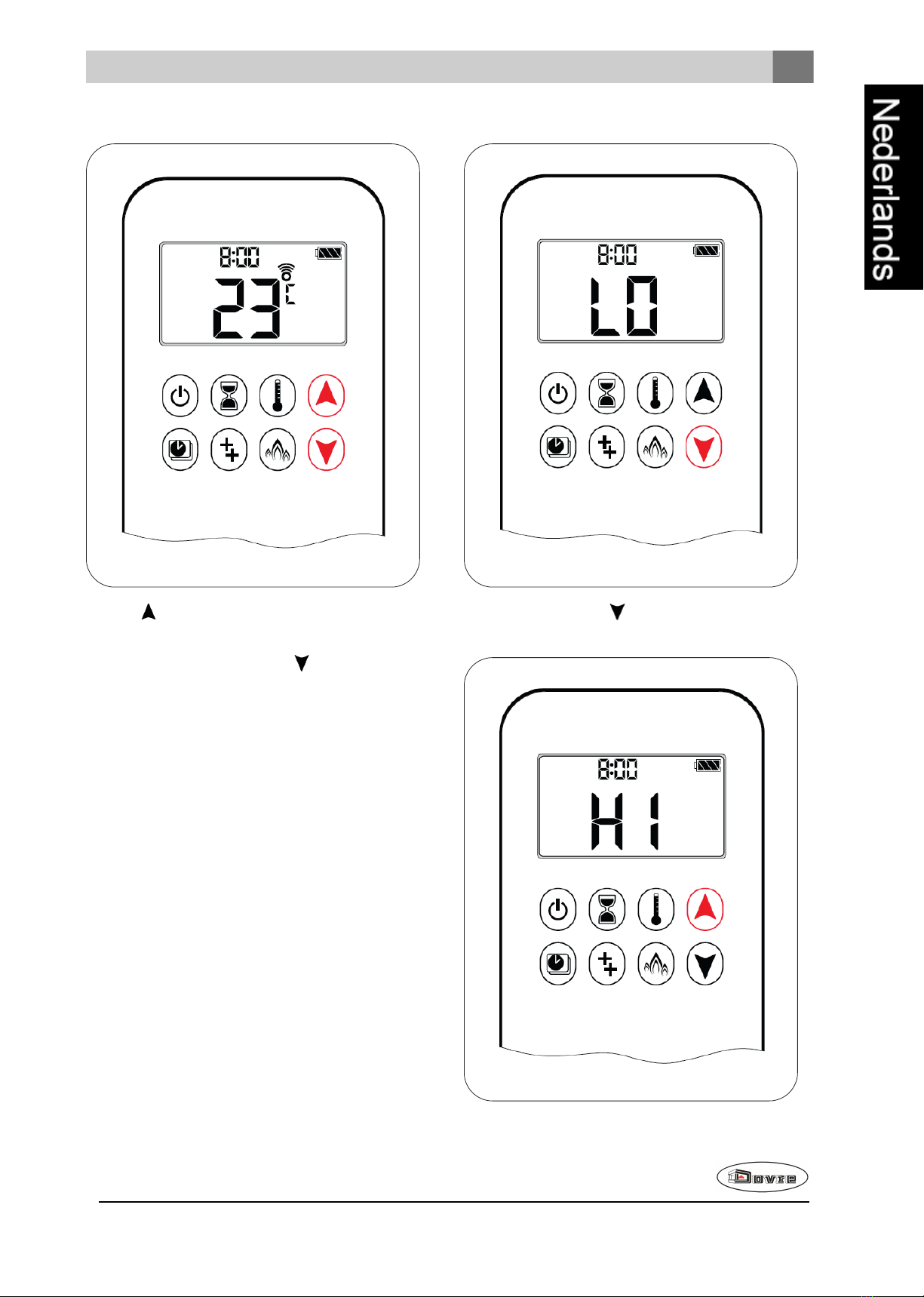

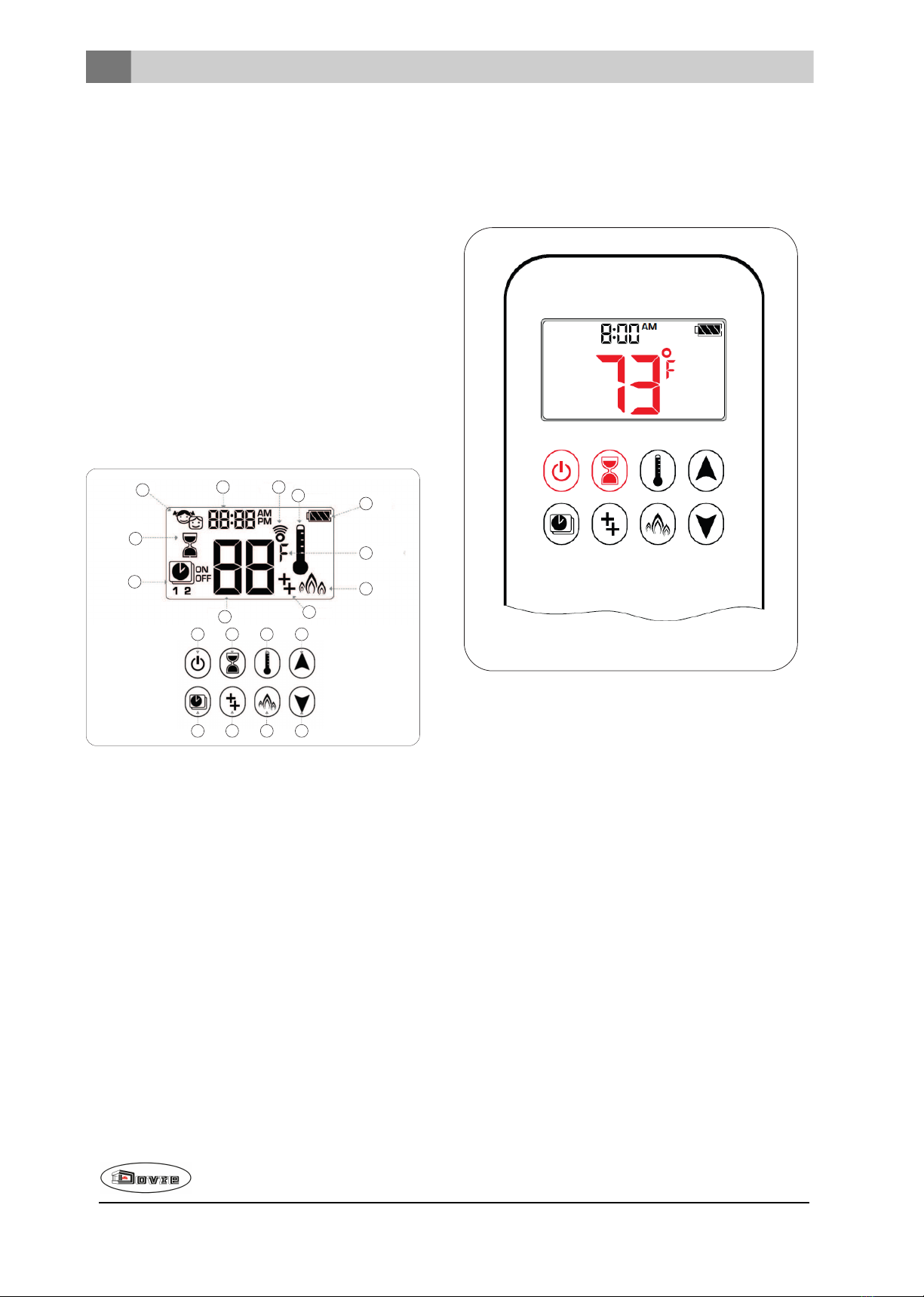

Bedieningsinstructies 14
Handmatige bediening 22
Gas naar toestel uitschakelen 24
Regeling verbranding 24
Eventuele problemen 24
Onderhoud 24
Jaarlijks onderhoud van het toestel 24
Schoonmaken en ander regelmatig onderhoud 24
Wisselstukken 26
Bijlage 1: Technische gegevens 27
Bijlage 2: Afmetingen 29
Bijlage 3: Afstand tot brandbaar materiaal 30
Bijlage 4: Diagnoseschema 31
Index 33

Wijzigingen op grond van technische verbeteringen voorbehouden 3
Inleiding
Geachte gebruiker,
Met de aankoop van dit verwarmingstoestel van
DOVRE heeft u gekozen voor een kwaliteitsproduct.
Dit product maakt deel uit van een nieuwe generatie
energiezuinige en milieuvriendelijke ver-
warmingstoestellen. Deze toestellen maken optimaal
gebruik van zowel convectiewarmte als stra-
lingswarmte.
Uw DOVRE toestel is geproduceerd met de
modernste productiemiddelen. Mocht er onver-
hoopt toch iets mankeren aan uw toestel, dan kunt
u altijd een beroep doen op de DOVRE service.
Het toestel mag niet gewijzigd worden; gebruik
steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een woon-
ruimte. Het moet hermetisch worden aangesloten
op een goed werkende schoorsteen.
Wij adviseren u het toestel te laten installeren door
een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld
voor problemen of schade door een onjuiste instal-
latie.
Bij installatie en gebruik moeten de hierna beschre-
ven veiligheidsvoorschriften in acht worden geno-
men.
In deze handleiding leest u hoe u het DOVRE ver-
warmingstoestel op een veilige manier installeert,
gebruikt en onderhoudt. Als u aanvullende informatie
of technische gegevens wilt of een installatie-pro-
bleem heeft, neemt u dan eerst contact op met uw
leverancier.
© 2018 DOVRE NV

4Wijzigingen op grond van technische verbeteringen voorbehouden
Conformiteitsverklaring
Notified body: 2013
Hierbij verklaart
Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,
dat gaskachel Sense 203GAO conform EN 613 gepro-
duceerd is.
Weelde 01-03-2018
In het kader van een continue productverbetering, kun-
nen specificaties van het geleverde toestel afwijken
van de beschrijving in deze brochure, zonder voor-
afgaande kennisgeving.
DOVRE N.V.
Nijverheidsstraat 18 Tel : [phone]
B-2381 Weelde Fax : [phone]
België E-mail : [e-mail]
Veiligheid
Let op! Alle veiligheidsvoorschriften moeten
strikt worden nageleefd.
Lees aandachtig de instructies voor installatie,
gebruik en onderhoud die met het toestel zijn
meegeleverd, voordat u het toestel in gebruik
neemt.
Het toestel moet worden geïnstalleerd over-
eenkomstig de wetgeving en voorschriften van
uw land.
Alle lokale bepalingen en de bepalingen die
betrekking hebben op nationale en Europese
normen moeten worden nageleefd bij het instal-
leren van het toestel.
Het toestel dient geplaatst, aangesloten, in
bedrijf gesteld en gecontroleerd te worden door
een bevoegd installateur, volgens de laatst gel-
dende nationale en lokale normen, volgens
voorschriften voor gesloten toestellen en vol-
gens de installatievoorschriften van de fabri-
kant.
Het toestel is ontworpen voor ver-
warmingsdoeleinden. Alle oppervlaktes, inclu-
sief het glas en de aansluitbuis kunnen zeer
heet worden (meer dan 100°C)! Deze moeten
worden beschouwd als actieve zone. Zorg voor
voldoende afscherming als jonge kinderen, min-
dervaliden en ouderen zich in de nabijheid van
het toestel bevinden.
Veiligheidsafstanden tot brandbaar materiaal
moeten strikt worden aangehouden.
Plaats geen gordijnen, kleren, wasgoed of
andere brandbare materialen bovenop of in de
nabijheid van het toestel. De minimale veilige
afstand bedraagt 80 cm.
Gebruik tijdens het gebruik van uw toestel
geen licht ontvlambare of explosieve stoffen in
de nabijheid van het toestel.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Het toestel is afgesteld en verzegeld in de
fabriek, overeenkomstig op de typeplaat

Wijzigingen op grond van technische verbeteringen voorbehouden 5
aangegeven categorie en op de juiste nominale
belasting. Controleer of de gegevens op de
typeplaat overeenkomen met de lokale gas-
soort en de druk, en met de aard van uw instal-
latie. De typeplaat bevindt zich achter de deur
onder in het toestel.
Het toestel moet door de installateur gecon-
troleerd worden op dichtheid van gasaanvoer-
en rookgasafvoerleiding. Ook de werking van
de regelkraan, het thermokoppelcircuit en het
ontsteken van de brander moet worden gecon-
troleerd.
Laat bij het in werking stellen, uw installateur u
inlichten over gebruik, bediening en onderhoud
van uw toestel.
Gebruik uitsluitend de meegeleverde kera-
mische houtblokkenset, kolen of steentjes.
Plaats de houtblokkenset exact volgens de
beschrijving.
Laat de ruimte rond de waakvlam vrij van kool-
tjes.
Vermijd vuil in de gasleiding.
Sluit steeds de gaskraan wanneer het toestel
niet in gebruik is.
Sluit bij het bemerken van een gaslucht onmid-
dellijk de hoofdkraan, open vensters en vermijd
vuur of het gebruik van elektrische contacten
zoals schakelaars in verband met daardoor
eventueel veroorzaakte vonken. Wend u altijd
tot een vakman om een eventueel gaslek op te
sporen.
Installatiecondities
Algemeen
Het toestel moet worden aangesloten op een goed
werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische
gegevens".
Informeer bij de brandweer en/of ver-
zekeringsmaatschappij naar eventuele specifieke
vereisten en voorschriften.
De Schoorsteen
De schoorsteen (het rookkanaal) heeft een dubbele
functie:
Het aanzuigen van de lucht vanuit de kamer, nodig
voor de verbranding van de brandstof in de kachel
of open haard.
Het afvoeren van de verbrandingsgassen door ther-
mische en natuurlijke trek. De thermische trek ont-
staat door het warmteverschil tussen de lucht in en
buiten het rookkanaal. De opgewarmde lucht in het
rookkanaal is lichter dan de koudere lucht buiten
het kanaal en stijgt daarom omhoog, samen met de
verbrandingsgassen. Natuurlijke trek wordt ver-
oorzaakt door omgevingsfactoren onder andere de
wind.
Het is verboden om meerdere toestellen op een
enkele schoorsteen aan te sluiten (bijvoorbeeld de cen-
trale verwarmingsketel), tenzij lokale of nationale
reglementen hierin voorzien.
Ga na welke schoorsteen nodig is voor het gekozen
toestel, en of de bestaande schoorsteen geschikt is
en voldoet aan de van toepassing zijnde normen. Laat
u hierbij adviseren door een specialist.
De schoorsteen moet voldoen aan de volgende alge-
mene voorwaarden:
Het rookkanaal moet gemaakt zijn van vuurvast
materiaal. Elementen van keramiek of roestvrij
staal verdienen aanbeveling.
De schoorsteen moet luchtdicht en goed gereinigd
zijn, en een voldoende trek garanderen.
De schoorsteen moet zo verticaal mogelijk lopen,
vertrekkend van de uitgang van het toestel. Rich-
tingveranderingen en horizontale stukken zijn afge-
raden wegens verstoring van de rookgasafvoer.
De binnenmaten van de schoorsteen mogen niet te
groot zijn om de rookgassen niet te sterk te laten
afkoelen. Voor de aanbevolen schoor-
steendiameter: Zie de bijlage "Technische gege-
vens". Indien het rookkanaal behoorlijk geïsoleerd
is, kan de diameter eventueel groter zijn.
De sectie van het rookkanaal moet vooral constant
zijn. Verbredingen, en vooral vernauwingen, ver-
storen de vlotte rookgasafvoer en moeten worden
vermeden. Hetzelfde geldt voor een dekplaat of
afvoerkap boven op de schoorsteen. Let erop dat

6Wijzigingen op grond van technische verbeteringen voorbehouden
hierdoor de uitmondingsectie niet vernauwt, en dat
de kap zodanig ontworpen is dat, bij wind, de
afvoer van de rookgassen niet belemmerd, maar
bevorderd wordt.
Vooral als het rookkanaal door onverwarmde ruim-
ten loopt of buitenwanden heeft, is bijkomende iso-
latie belangrijk. Metalen schoorstenen, of schoor-
steengedeelten buiten de woning, moeten steeds
worden uitgevoerd in dubbelwandig geïsoleerde bui-
zen. Het buitendaks gedeelte van de schoorsteen
moet steeds geïsoleerd zijn.
De schoorsteen dient voldoende hoog te zijn (mini-
maal 2,5 meter) en uitmonden in een zone die niet
wordt verstoord door omliggende gebouwen, nabij-
staande bomen of andere hindernissen.
Vloer en wanden
De vloer waarop het toestel wordt geplaatst, moet vol-
doende draagvermogen hebben. Voor het gewicht van
het toestel: zie de bijlage "Technische gegevens".
Zorg voor voldoende afstand tussen het toestel
en brandbare materialen zoals houten wanden
en meubels.
Een vloerkleed moet minimaal 80cm van het
vuur verwijderd zijn.
Voor verdere eisen in verband met brand-
veiligheid: zie de bijlage "Afstand tot brandbaar
materiaal".
Productbeschrijving
5
6
9
2
3
1
4
5
09-20021-415
8
7
1. Glasruit
2. Keramische houtblokkenset, kolen of stenen
3. Brander
4. Deuropening
5. Opening naar gasblok
6. Gaslaansluiting G3/8"
7. Gasblok
8. Ontvanger
9. Gietijzeren kraag
Kenmerken van het toestel
De SENSE GAO is een vrijstaande gaskachel. Het
toestel onttrekt de verbrandingslucht uit de ruimte
waarin het toestel is geplaatst.
Bij het toestel wordt een draadloze afstands-
bediening met thermostaat geleverd; deze werkt op
batterijen.
Het toestel is uitgevoerd met elektronische ont-
steking.
Het toestel wordt geleverd met een natuurgetrouwe
houtblokkenset, kolenset of witte keien van kera-
misch materiaal.

Wijzigingen op grond van technische verbeteringen voorbehouden 7
Installatie
Algemene voorbereiding
Controleer het toestel onmiddellijk bij ontvangst op
(transport)schade en eventuele andere gebreken.
Het toestel is aan de onderkant met schroeven op
de pallet gemonteerd.
10
1
2
3
09-20021-361
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Verwijder de demontabele onderdelen uit het toe-
stel voordat u het toestel gaat installeren.
Door demontabele onderdelen te verwijderen,
kunt u het toestel gemakkelijker verplaatsen en
beschadiging voorkomen.
Let bij het verwijderen van demontabele onder-
delen op hun oorspronkelijke positie, om ze
later weer op de juiste plaats te kunnen aan-
brengen.
De deur van het toestel kan worden geopend
door de blokkeringsschroef in de hendel uit te
draaien en de hendel in te drukken.
09-20021-365
Toestel plaatsen
Plaats het toestel bij voorkeur op een vlakke vloer.
Het toestel is uitgerust met stelvoetjes in de vloer-
plaat zodat het toestel perfect waterpas gesteld
worden.
Houd rekening met de afstanden tot brandbaar
materiaal. Zie de bijlage "Afstand tot brandbaar
materiaal".
Schoorsteenaansluiting
voorbereiden
Bij het aansluiten van het toestel op een schoorsteen
hebt u de keuze uit aansluiting aan de bovenzijde of
aan de achterzijde van het toestel.
Aansluiten op de bovenzijde
Bij levering is het toestel klaar om aan de bovenzijde
te worden aangesloten.
Aansluiten op de achterzijde
1. Verwijder eerst de vlamplaat, zie volgende figuur.

8Wijzigingen op grond van technische verbeteringen voorbehouden
13
4
09-20021-368
2. Verwijder de gietijzeren kraag door eerst de twee
moeren met sleutelwijdte 13mm aan de bin-
nenzijde van het toestel te verwijderen. Hef de
kraag op zodat de bouten vrijkomen en draai hem
terwijl u de kraag naar boven beweegt. Zie vol-
gende figuur.
09-20021-416
13
3. Monteer de gietijzeren kraag en vlamplaat.
Aansluiting op het
schoorsteenkanaal
De aansluitkraag moet hermetisch met de schoor-
steen worden verbonden.
De aansluitbuis diameter 150 mm, wordt op de giet-
ijzeren kraag aangesloten.
Rookgasafvoersysteem
Deze gaskachel heeft een zogenaamd open ver-
brandingssysteem en is uitgerust met een trekon-
derbreker.
Het toestel kan op een traditioneel schoor-
steenkanaal worden aangesloten. Om een goede
trek te garanderen, mag de diameter van de schoor-
steen niet te veel afwijken van de aansluitkraag.
Om condensatieproblemen te vermijden, is het
raadzaam om in een gemetseld schoorsteenkanaal
een flexibele buis aan te brengen vanaf de aansluit-
kraag tot de schoorsteen uitmonding.
Bij een te grote of slecht geïsoleerde schoorsteen
ontstaan problemen met de trek.
Metalen schoorsteensystemen die zich buiten de
woning bevinden, moeten geïsoleerd zijn.
Atmosfeerbeveiliging
Het toestel is voorzien van een oxypilot dat de toevoer
van de gas afsluit bij een abnormale werking van de
schoorsteen (geen of te weinig trek, plotse terugslag
of onvoldoende verluchting in de kamer).
Wanneer het systeem de gastoevoer afsluit, is het
raadzaam een minuut of tien te wachten voordat u het
toestel opnieuw aansteekt (volgens de normale aan-
steekprocedure). Verloopt dit normaal, dan is er niets
aan de hand. Indien het fenomeen zich echter regel-
matig herhaalt, is het raadzaam de installateur te raad-
plegen, die de goede werking van het veiligheids-
systeem zal nagaan en de slechte werking van de
schoorsteen of de onvoldoende verluchting zal ver-
helpen.
Dit is een veiligheidssysteem! Het is in uw
eigen belang dat dit systeem niet buiten wer-
king wordt gesteld. De fabrikant kan op geen
enkele wijze aansprakelijk worden gesteld voor
de gevolge verbonden aan een eventuele bui-
tenwerkingstelling.
Ventilatie van de ruimte
Verbranding van hout, kolen, mazout of gas verbruikt
zuurstof. Het is dus van groot belang dat de ruimte
waar het toestel geïnstalleerd wordt, voldoende ver-
lucht of geventileerd wordt.
Bij een onvoldoende verluchting kan de verbranding
verstoord worden, en kan de feilloze afvoer van de
rookgassen door de schoorsteen niet meer gega-
randeerd worden, met mogelijk rook-
gasuitwasemingen in de woonkamer tot gevolg.
Plaats desnoods in de kamer een luchtinlaatrooster
dat de toevoer van verse lucht garandeert. Deze voor-
ziening is zeker nodig bij goed geïsoleerde ruimtes,

Wijzigingen op grond van technische verbeteringen voorbehouden 9
wanneer er mechanische ventilatie aanwezig is. Voor
minimum verluchtingsopeningen wordt verwezen naar
de van toepassing zijnde norm.
Let ook op andere luchtverbruikers die in dezelfde
ruimte of in de woning aanwezig zijn, zoals een ander
verwarmingstoestel, een dampkap, een droogkast of
een badkamerventilator. Gebruik deze toestellen niet
als de haard brandt, of zorg voor een extra lucht- toe-
voer in functie van deze toestellen.
Gasaansluiting maken
De aansluiting op de gasleiding bevindt zich aan de
achterkant van het gasregelblok dat zich rechts onder-
aan het toestel bevindt.
De aansluiting dient aan de volgende voorwaarden te
voldoen:
In de gastoevoerleiding moet een gekeurde gas-
kraan geplaatst worden, zo dicht mogelijk bij het
toestel en steeds bereikbaar.
De aansluiting dient spanningsvrij te geschieden.
Laat de aansluiting door een erkend installateur uit-
voeren.
Volg onderstaande instructies:
1. Controleer of de gassoort en de gasdruk ter
plaatse overeenkomen met de aanduiding op het
typeplaatje.
Het typeplaatje bevindt zich op het toestel.
2. Bouw de gastoevoerleiding op. Voor leidingen tot
+/- 10 m volstaat 3/8” G-buis of koperbuis met dia-
meter 10/12 mm. Voor meer dan 10 m gebruikt
men 1/2” G-buis of koperbuis met diameter 13/15
mm.
3. Plaats de gaskraan.
4. Sluit het toestel aan op de gastoevoerleiding. De
gasaansluiting kan via de opening aan de ach-
terzijde gemaakt worden. Gebruik hiervoor een
koppeling 3/8”.
5. Controleer de toevoerleiding op gasdichtheid (door
middel van bijvoorbeeld zeepwater).
Afstandsbedieningset
installeren
De Mertik Maxitrol GV60 afstandsbedieningsset
bestaat uit een handset (zender) en een ontvanger.
Het systeem werkt op batterijen, optioneel kan men
een wisselstroomadapter aansluiten.
De batterijen (2 x 1,5 Volt AAA voor de handset
(zender), 4 x 1,5 Volt AA voor de ontvanger)
worden meegeleverd.
Gebruik alleen de Mertik Maxitrol wis-
selstroomadapter of een vooraf door Mertik
Maxitrol goedgekeurde adapter. Bij andere
adapters kunt u systeem wellicht niet gebrui-
ken en/of beschadigen.
Batterijen – handset (zender)
▪ 2x 1,5V AAA (LR 03) (aanbevolen kwaliteit: alka-
lisch).
▪ Handsets met display: Batterij indicator op het dis-
play.
▪ Wij raden u aan de batterij na 2 jaar te vervangen.
Batterijen – ontvanger
▪ 4x1,5 V AA (aanbevolen kwaliteit: alkalisch)
▪ Indicatielampje Batterij bijna leeg: regelmatige piep-
tonen gedurende 3 seconden als de motor draait.
▪ In plaats van batterijen moet wellicht een wis-
selstroomadapter worden gebruikt.
Plaats de batterijen in de zender (handset) en in de
ontvanger (zwart doosje, dekseltje kan eenvoudig
geopend worden).
De ontvanger bevindt zich links in de sokkel van
het toestel, achter het luik in de sokkel; zie vol-
gende figuur.
09-20021-414

10 Wijzigingen op grond van technische verbeteringen voorbehouden
Instellen van de elektronicacode
Aan alle Mertik Maxitrol elektronica wordt auto-
matisch, uit circa 65.000 willekeurige, beschikbare
codes, een code toegekend. In het geval van de
afstandsbedieningsset wordt deze code aan de hand-
set toegekend. Deze code moet door de ontvanger
worden ingelezen van de handset.
Het instellen van de code hoeft slechts één
keer te gebeuren dus niet als u de batterijen in
de handset of ontvanger vervangt.
1. Druk op de resetknop van de ontvanger en houd
deze ingedrukt totdat u twee pieptonen hoort; zie
volgende figuur. Laat de resetknop na de tweede
pieptoon los.
De eerste pieptoon is kort en de tweede is
lang.
09-20020-216
2. Druk binnen 20 seconden op de knop (kleine
vlam) op de handset totdat u twee extra korte piep-
tonen hoort; de code is dan ingesteld. Als u een
lange pieptoon hoort, betekent dit dat het instellen
van de code is mislukt, bijvoorbeeld omdat de
bedrading onjuist is. Controleer de bedrading en
probeer opnieuw.
Decoratieve houtblokkenset
plaatsen
De blokken zijn breekbaar, behandel ze voor-
zichtig.
De blokken moeten exact op de brander wor-
den geplaatst zoals op de foto's is aan-
gegeven.
Volg voor de plaatsing de onderstaande instructies:
Bij het plaatsen van de houtblokkenset, let erop dat de
waakvlam vrij blijft. Plaats de onderdelen volgens de
volgende figuren.
De houtblokkenset bestaat uit 10 keramisch hout-
blokken.
09-20021-395
1. Verdeel het zakje met kooltjes over het bran-
derbed, laat de waakvlamopening vrij.
09-20021-396
2. Plaats de houtblokken in de volgorde zoals
getoond in onderstaande figuren:

Wijzigingen op grond van technische verbeteringen voorbehouden 11
09-20021-397
09-20021-398
09-20021-399
09-20021-400
09-20021-401
09-20021-402

12 Wijzigingen op grond van technische verbeteringen voorbehouden
09-20021-403
De manier waarop de askorreltjes verspreid
worden over het branderoppervlak, bepaalt
mede het vlammenbeeld. In bepaalde gevallen
kan het nodig zijn de verdeling van de askor-
reltjes te veranderen door bijvoorbeeld enkele
branderpoorten gedeeltelijk vrij te maken om
aldus een beter verdeeld vlammenbeeld te krij-
gen.
5. Plaats alle gedemonteerde onderdelen op de juiste
plaats terug in het toestel.
Het toestel is nu klaar voor gebruik.
Decoratieve kolenset plaatsen
De kolen zijn breekbaar, behandel ze voor-
zichtig.
De kolen moeten exact op de brander worden
geplaatst zoals op de foto's is aangegeven.
Volg voor de plaatsing de onderstaande instructies:
Bij het plaatsen van de kolenset, let erop dat de waak-
vlam vrij blijft. Plaats de onderdelen volgens de vol-
gende figuren.
De kolenset bestaat uit 30 keramische kolen.
09-20021-404
Kolen 1-8
09-20021-405
Kolen 9-13

Wijzigingen op grond van technische verbeteringen voorbehouden 13
09-20021-406
Kolen 14-17
09-20021-407
Kolen 18-22
09-20021-408
09-20021-409
09-20021-410
Het toestel is nu klaar voor gebruik.
Decoratieve stenenset plaatsen
Verspreid de stenen over het branderbed. Let erop dat
de waakvlam vrij blijft.
09-20021-411
Het toestel is nu klaar voor gebruik.

14 Wijzigingen op grond van technische verbeteringen voorbehouden
Gebruik
Eerste gebruik
Wanneer u het toestel voor het eerst gebruikt, laat het
dan enkele uren op de hoogste stand branden en ven-
tileer de ruimte tegelijkertijd goed. Hierdoor zal de hit-
tebestendige lak uitharden. Hierbij kan wel wat witte
aanslag op het glas en op het binnenwerk ontstaan.
Zodra het toestel is afgekoeld is deze aanslag een-
voudig te verwijderen met een doek. Maak de glasruit
schoon voor ingebruikname van het toestel ter voor-
koming van het inbranden van vuil.
Bedieningsinstructies
Afstandsbediening
09-20021-370
9
10
7
8
6
5
11 1 2
3
4
12 13 14 15
16 17 18 19
1 Tijd
2 Signaal indicator
3 Thermostaat modus
4 Batterij indicator
5 Fahrenheit of Celsius
6 Eco modus
7 Dubbele brander
8 Temperatuur
9 Progamma modus
10 Timer
11 Kinderbeveiliging
12 Aan / uit
13 Timer
14 Thermostaat
15 Hoger
16 Programma
17 Dubbele brander
18 Eco
19 Lager
Fahrenheit of Celsius
09-20021-371
Om te wisselen tussen °C en °F druk [aan/uit] en
[timer] gelijktijdig in.
°F geeft een 12 uren klok
°C geeft een 24 uren klok.

Wijzigingen op grond van technische verbeteringen voorbehouden 15
Uur instellen
09-20021-373
1. Druk tegelijkertijd op de knoppen en . De Dag
knippert.
2. Druk op de knop of om een nummer te selec-
teren dat overeen komt met de dag van de week
(bijv. 1= maandag, 2= dinsdag, 3= Woensdag, 4=
Donderdag, 5= vrijdag, 6= Zaterdag, 7= Zondag).
3. Druk tegelijkertijd op de knoppen en . Het
Uur knippert.
4. Druk op of om uur te selecteren.
5. Druk tegelijkertijd op de knoppen en . De
Minuten knipperen.
6. Druk op of om minuten te selecteren.
7. Druk gelijktijdig op en om te bevestigen of
wacht.
Kinderbeveiliging
AAN: Om te activeren druk de knoppen [aan/uit] en
tegelijk in. Het symbool voor kinderbeveiliging
wordt weergegeven en de handset is niet bedienbaar ,
behalve voor de uit-functie.
UIT: Om te deactiveren druk de knoppen [aan/uit] en
tegelijk in. Het symbool voor kinderbeveiliging ver-
dwijnt
Toestel inschakelen
Alvorens het toestel in te schakelen moet de Manuele
knop op de GV60 gasblok op ON staan en de aan/uit
schakelaar op de gasblok AAN
Als de waakvlam is gevormd, zal de motor
automatisch naar de maximale vlamstand over-
schakelen
Een-knop bediening
09-20021-374
Druk op de knop [aan/uit] (één knopontsteking) tot
twee korte piepjes en een knipperende reeks lijnen
Dit bevestigt dat de startsequentie is begonnen; knop
loslaten.
lHoofdgas stroomt zodra de ontsteking van de
waakvlam plaatsvindt
lHandset gaat automatisch naar Manuale
Modus na ontsteking van de hoofdbrander.
Wisselen van één knopontsteking naar twee kno-
pontsteking kan door de [aan/uit] knop langer dan 10
seconden ingedrukt te houden na het plaatsen van de

16 Wijzigingen op grond van technische verbeteringen voorbehouden
batterijen. ON verschijnt op het display, 1 knippert.
Wanneer de wissel is gebeurt knippert 2
Twee-knop bediening
09-20021-375
Druk op de knoppen [aan/uit] en (twee kno-
pontsteking) tot twee korte piepjes en een knip-
perende reeks lijnen verschijnen.
Dit bevestigt dat de startsequentie is begonnen; knop
loslaten.
lHoofdgas stroomt zodra de ontsteking van de
waakvlam plaatsvindt
lHandset gaat automatisch naar Manuale
Modus na ontsteking van de hoofdbrander.
Wisselen van twee knopontsteking naar één kno-
pontsteking kan door de [aan/uit] knop langer dan 10
seconden ingedrukt te houden na het plaatsen van de
batterijen. ON verschijnt op het display, 2 knippert.
Wanneer de wissel is gebeurd, knippert 1.
Uitschakelen
09-20021-376
Druk op de [aan/uit]knop om uit te schakelen. Er is
een 5 seconde vertraging voor de volgende ontsteking
mogelijk is.

Wijzigingen op grond van technische verbeteringen voorbehouden 17
Vlamhoogte regelen
09-20021-377
Druk op om de vlamhoogte te verhogen .
Om de vlamhoogte te verlagen of om het apparaat in
waakvlam te zetten , houdt u de knop ingedrukt.
Hoog of laag vuur
09-20021-378
Dubbelklik op de knop om naar laag vuur te gaan.
LO verschijnt op het display
09-20021-379

18 Wijzigingen op grond van technische verbeteringen voorbehouden
Dubbelklik op de knop om naar hoog vuur te gaan.
HI verschijnt op het display
Timer
09-20021-380
AAN / INSTELLING:
1. Houd de knop [Timer] ingedrukt totdat het sym-
bool Timer wordt weergegeven en het uur knippert.
2. Druk op of om het uur te selecteren.
3. Om te bevestigen drukt u op de knop [Timer]. De
minuten knipperen
4. Druk op of om de minuten te selecteren.
5. Bevestig met een druk op de [Timer] knop of
wacht.
UIT:
Druk op de knop [Timer] en het symbool en de aftel-
tijd verdwijnen.
OPMERKING: aan het einde van de afteltijd
wordt het vuur uitgeschakeld. De Timer werkt
alleen in Manual, Thermostatic, en Eco-
modus. De maximale afteltijd is 9 uur en 50
minuten.
GEBRUIKSMODI
Thermostatische modus
09-20021-381
De kamertemperatuur wordt gemeten en vergeleken
met de ingestelde temperatuur. De vlamhoogte wordt
dan automatisch aangepast om de ingestelde tem-
peratuur te bereiken.

Wijzigingen op grond van technische verbeteringen voorbehouden 19
Programmamodus
09-20021-382
Programma's 1 en 2, elk kan worden geprogrammeerd
om op specifieke tijdstippen in- en uitschakelen keer
bij een ingestelde temperatuur.
Eco-modus
09-20021-383
De vlamhoogte moduleert tussen hoog en laag. Als de
kamertemperatuur lager is dan de ingestelde tem-
peratuur dan blijft de vlam langer hoog. Als de kamer-
temperatuur hoger is dan de ingestelde temperatuur
dan blijft de vlam voor een langere periode laag. Eén
cyclus duurt ongeveer 20 minuten.
Thermostatische modus
09-20021-384
AAN: Druk op de [thermostaat] knop. Het symbool
wordt weergegeven, de vooraf ingestelde temperatuur
wordt kort weergegeven, en vervolgens de kamer-
temperatuur
UIT:
1. Druk op de [thermostaat] knop.
2. Druk op de of knop om in manuele modus te
gaan
3. Druk op de [Programma] knop om naar de pro-
grammamodus te gaan.
4. Druk op de [Eco] knop om naar de Eco-modus te
gaan.

20 Wijzigingen op grond van technische verbeteringen voorbehouden
INSTELLEN:
09-20021-385
1. Houd de [thermostaat] knop ingedrukt totdat de
temperatuur knippert.
2. Druk op of om de ingestelde temperatuur in
te stellen.
3. Om te bevestigen drukt u op de [thermostaat]
knop of wacht.
Programma modus
09-20021-386
AAN: Druk op de [Programma] knop. Het symbool
wordt weergegeven, samen met 1 of 2, ON of OFF
09-20021-387
