dresden elektronik ConBee II User manual
dresden elektronik ingenieurtechnik gmbh 04|2019
ConBee II –ZigBee USB Gateway
User Manual

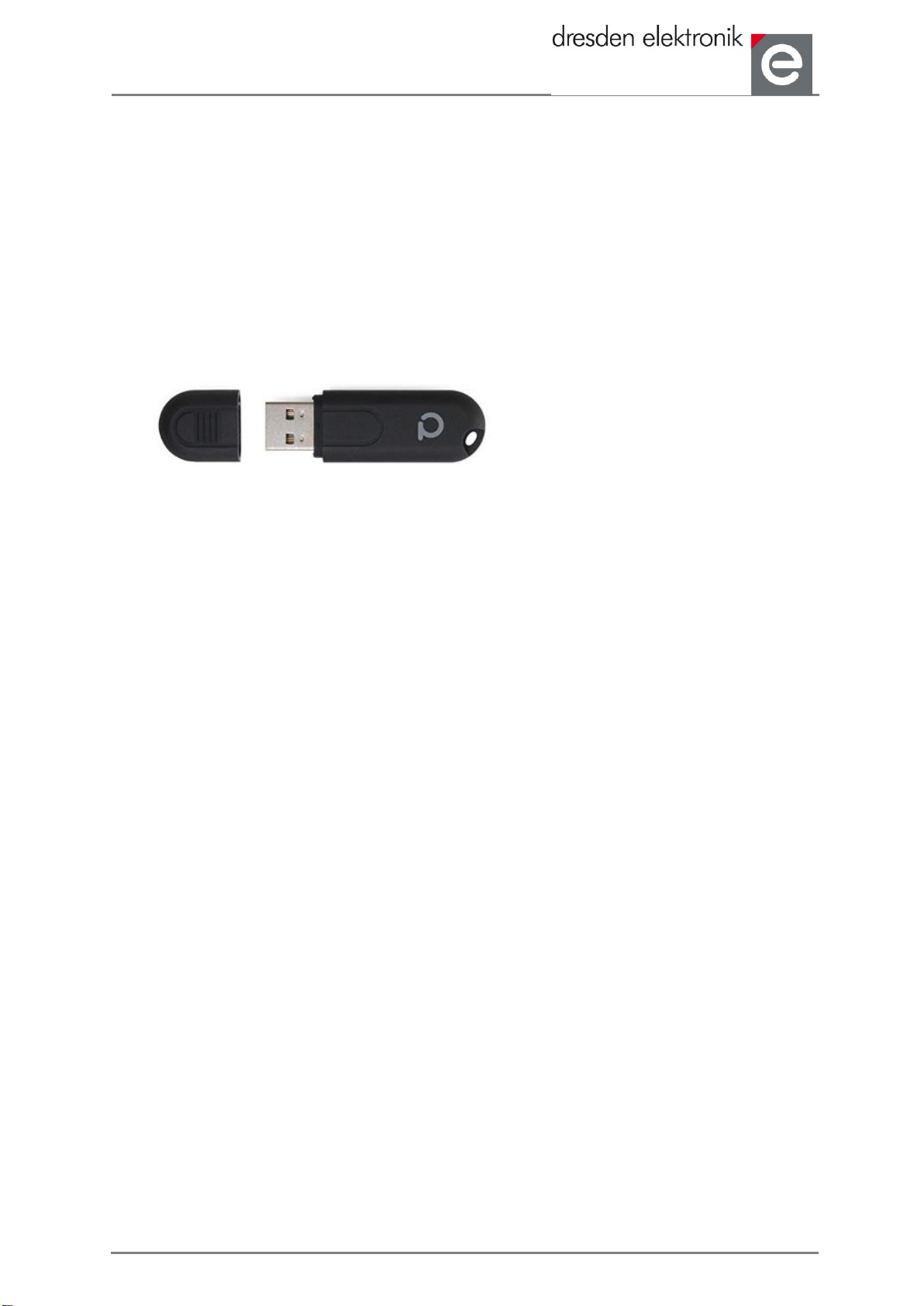

The universal Zigbee USB gateway
Unites Zigbee devices of many vendors
A cloud free solution
strong signal range via power-amplifier
works with popular Home Automation Systems
Technical specification
Name
Description
Rated voltage
DC 5,0 V
Transmission power
max. 10 mW
Signal range
200 m in free line of sight
Radio frequency
2.4 GHz
Radio standard
IEEE 820.15.4 / Zigbee
Flash memory
256 kByte
Storage temperature
-20 °C bis 55 °C
Operating temperature
-20 °C bis 55 °C
Operating systems
Microsoft Windows 7 / 10, Ubuntu, Raspbian, Docker
Dimensions
60 mm × 18 mm × 9 mm
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.
Content
The universal Zigbee USB gateway........................................................................................................ 1
Technical specification......................................................................................................................... 1
Installation............................................................................................................................................ 2
Supported platforms......................................................................................................................... 2
Connection........................................................................................................................................... 2
Raspbian.............................................................................................................................................. 3
Supported Raspberry Pi models and distributions........................................................................... 3
Installation ........................................................................................................................................ 3
Ubuntu.................................................................................................................................................. 4
Supported Ubuntu versions.............................................................................................................. 4
Installation ........................................................................................................................................ 4
Docker.................................................................................................................................................. 6
Supported host systems................................................................................................................... 6
Installation ........................................................................................................................................ 6
Windows 10 installation ....................................................................................................................... 7
Windows 7 installation ......................................................................................................................... 7
Radio certification .............................................................................................................................. 13
United States (FCC)....................................................................................................................... 13
Innovation, Science and Economic Development (ISED) Canada................................................ 13
European Union (RED) .................................................................................................................. 14
Ordering Information.......................................................................................................................... 14
Installation
The deCONZ application is a tool to configure, control and monitor Zigbee networks with the
ConBee II.
The following sections describe the installation steps of deCONZ for various platforms.
Supported platforms
Raspbian
Ubuntu
Docker
Windows 7
Windows 10
Connection
To ensure a strong radio signal, the use of a USB extension cable is recommended.
Helps in following situations:
Interference with housing and peripherals
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.
Devices are not controllable
Problems when pairing new devices
Low signal range
Raspbian
Supported Raspberry Pi models and distributions
Raspberry Pi 1, 2B, 3B and 3B+
Raspbian Jessie
Raspbian Stretch
Note
The following steps describe the manual installation of deCONZ. Alternatively a preinstalled SD-card
image can be used.
Installation
1. Set user USB access rights
sudo gpasswd -a $USER dialout
Note: Changes to access rights only become active after logging out and in or after a restart.
2. Import Phoscon public key
3. wget -O - http://phoscon.de/apt/deconz.pub.key | \
sudo apt-key add -
4. Configure the APT repository for deCONZ
Stable
sudo sh -c "echo 'deb http://phoscon.de/apt/deconz \
$(lsb_release -cs) main' > \
/etc/apt/sources.list.d/deconz.list"
Beta (alternative)
sudo sh -c "echo 'deb http://phoscon.de/apt/deconz \
$(lsb_release -cs)-beta main' > \
/etc/apt/sources.list.d/deconz.list"
5. Update APT package list
sudo apt update
6. Install deCONZ
sudo apt install deconz
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.
After the installation deCONZ can be started via the application menu.
Menu > Programming > deCONZ
Now the first Zigbee devices can be paired via the Phoscon App. Further information can be found in
the Phoscon App documentation.
Ubuntu
Supported Ubuntu versions
Ubuntu 16.04 LTS 64-Bit
Ubuntu 18.04 LTS 64-Bit
Installation
1. Set user USB access rights
sudo gpasswd -a $USER dialout
Note: Changes to access rights only become active after logging out and in or after a restart.
2. Import Phoscon public key
3. wget -O - http://phoscon.de/apt/deconz.pub.key | \
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.
sudo apt-key add -
4. Configure the APT repository for deCONZ
Stable
sudo sh -c "echo 'deb [arch=amd64] http://phoscon.de/apt/deconz \
$(lsb_release -cs) main' > \
/etc/apt/sources.list.d/deconz.list"
Beta (alternative)
sudo sh -c "echo 'deb [arch=amd64] http://phoscon.de/apt/deconz \
$(lsb_release -cs)-beta main' > \
/etc/apt/sources.list.d/deconz.list"
4. Update APT package list
sudo apt update
5. Install deCONZ
sudo apt install deconz
After the installation deCONZ can be started via the application menu.
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.
Now the first Zigbee devices can be paired via the Phoscon App. Further information can be found in
the Phoscon App documentation.
Docker
Supported host systems
Linux x86_64/amd64
Linux armv7 (e.g. Raspberry Pi)
To run deCONZ in a Docker container, we recommend the Docker image marthoc/deconz, which is
maintained by the community. This image supports on amd64 and armhf platforms.
https://hub.docker.com/r/marthoc/deconz
Installation
The following steps describe how to start the deCONZ container on a Linux host system.
1. Set user USB access rights
sudo gpasswd -a $USER dialout
Note: Changes to access rights only become active after logging out and in or after a restart.
2. Create directory for persistent configuration
mkdir -p ~/.local/share/dresden-elektronik/deCONZ
3. Start deCONZ Docker container
4. docker run -d \
5. --name=deconz \
6. --net=host \
7. --restart=always \
8. -v /etc/localtime:/etc/localtime:ro \
9. -v ~/.local/share/dresden-
elektronik/deCONZ:/root/.local/share/dresden-elektronik/deCONZ \
10. --device=/dev/ttyACM0 \
marthoc/deconz
With this configuration deCONZ runs in a Docker container on port 80.
Now the first Zigbee devices can be paired via the Phoscon App. Further information can be found in
the Phoscon App documentation.
A description of all available parameters as well as the use of Docker-Compose and VNC to access
the deCONZ GUI can be found in the Container Documentation.
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.
Windows 10 installation
1. Download deCONZ software
https://www.dresden-elektronik.de/deconz/win/
2. Install USB driver
The drivers are installed automatically after connecting the ConBee II. If necessary, the drivers are
downloaded from the Internet.

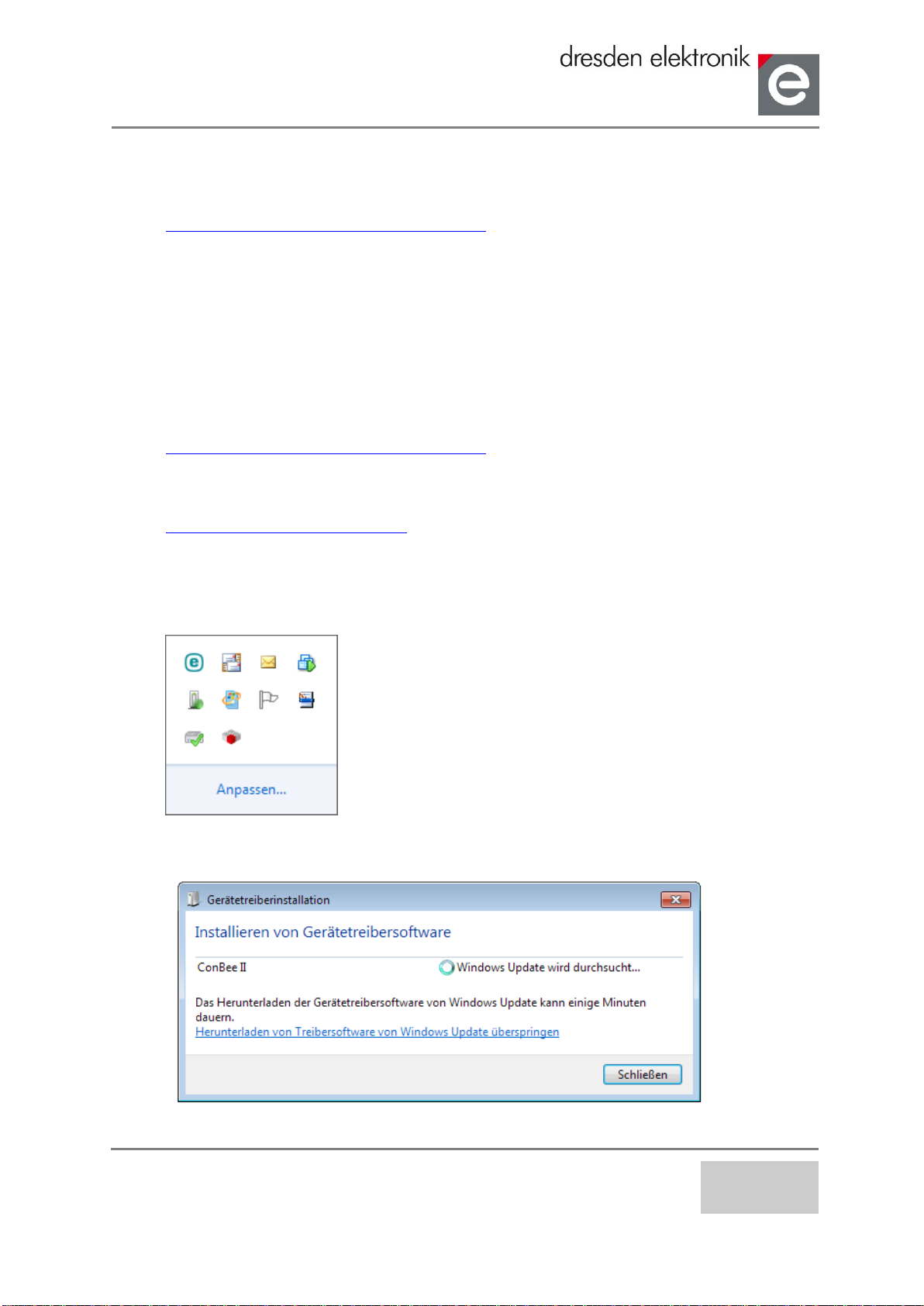

Windows 7 installation
1. Download deCONZ software
https://www.dresden-elektronik.de/deconz/win/
2. Download and extract the driver ZIP file
ConBee_II_USB_Driver_V1_00.zip
3. Manual driver installation
After plugging in the ConBee II, Windows automatically starts the search for a suitable driver.
4. Select Skip Windows Update driver software download.
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.

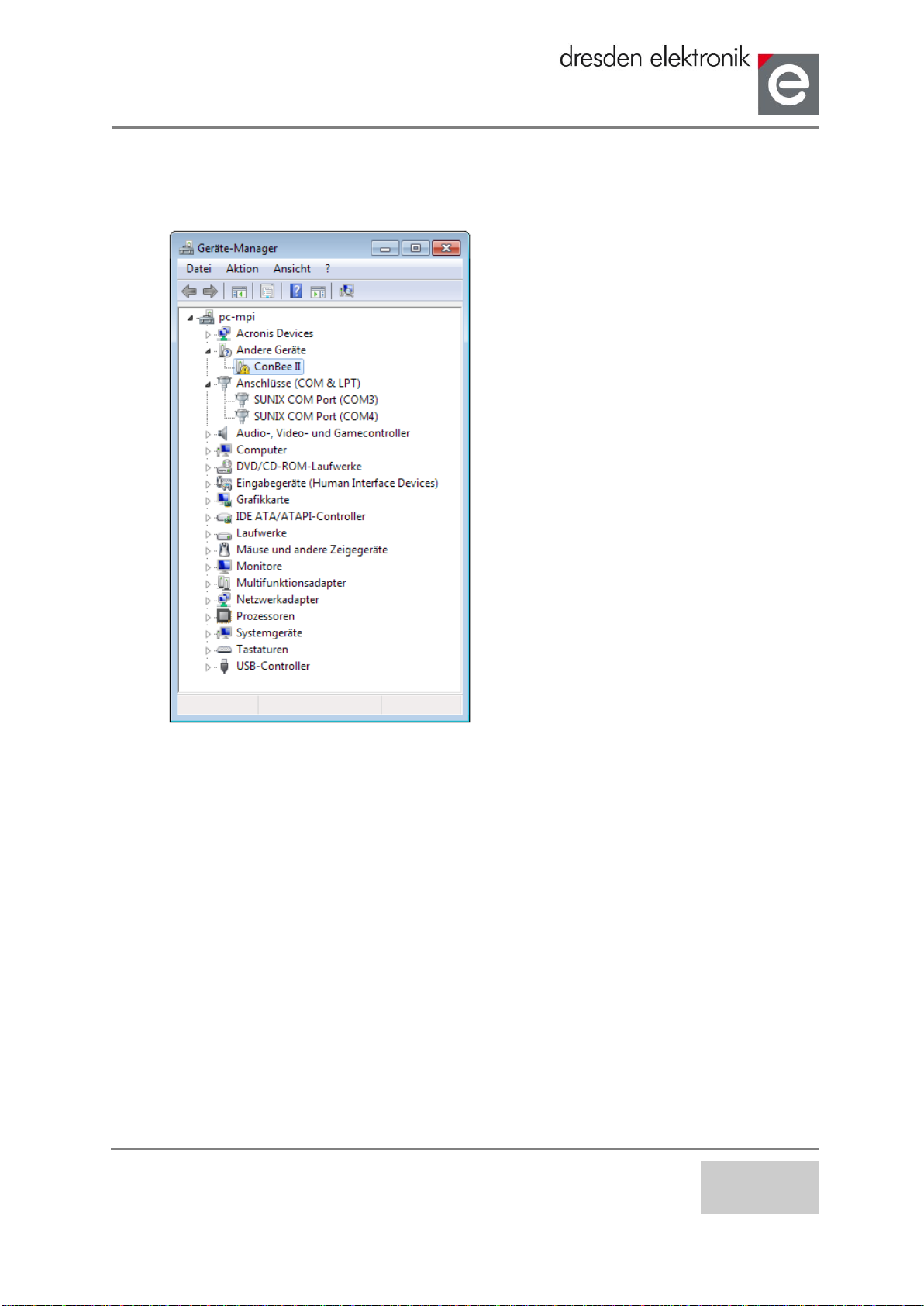

5. Open Device Manager
Enter the key combination <Win> + <Pause> and select Device Manager in the dialog that
appears.
6. Right click on ConBee II and select Update driver in the context menu.
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.

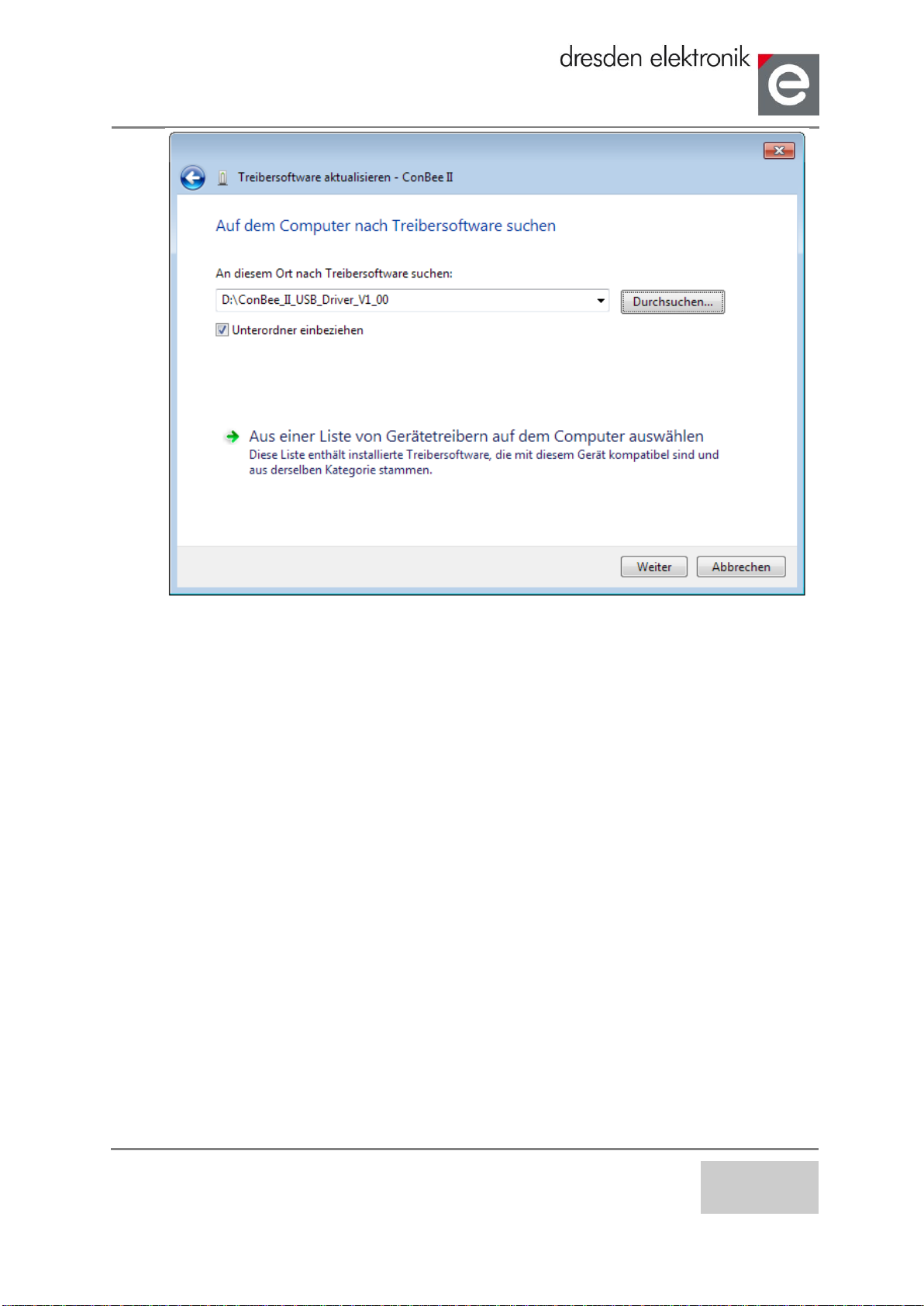

7. Select the option Search for driver software on the computer.
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.

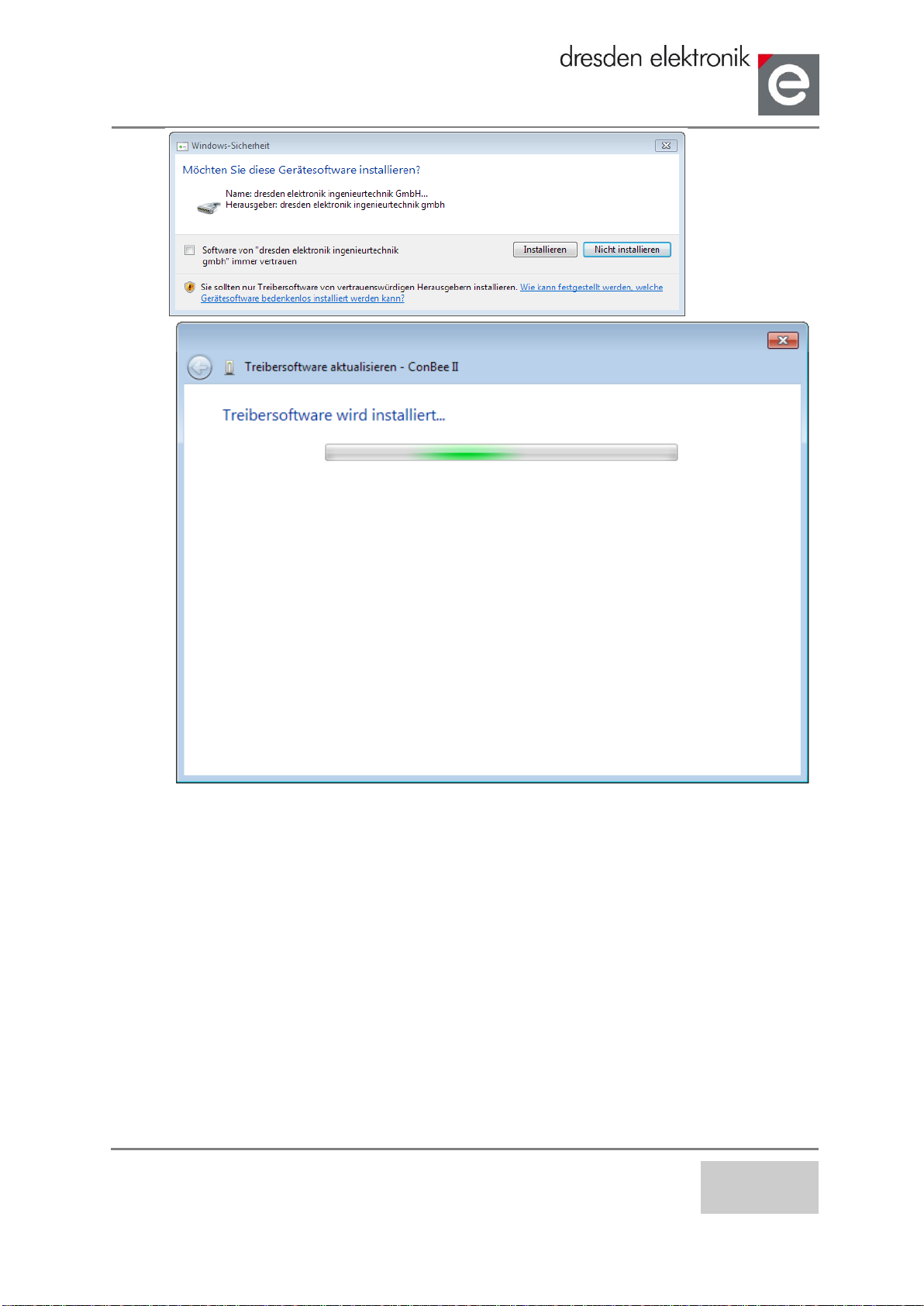

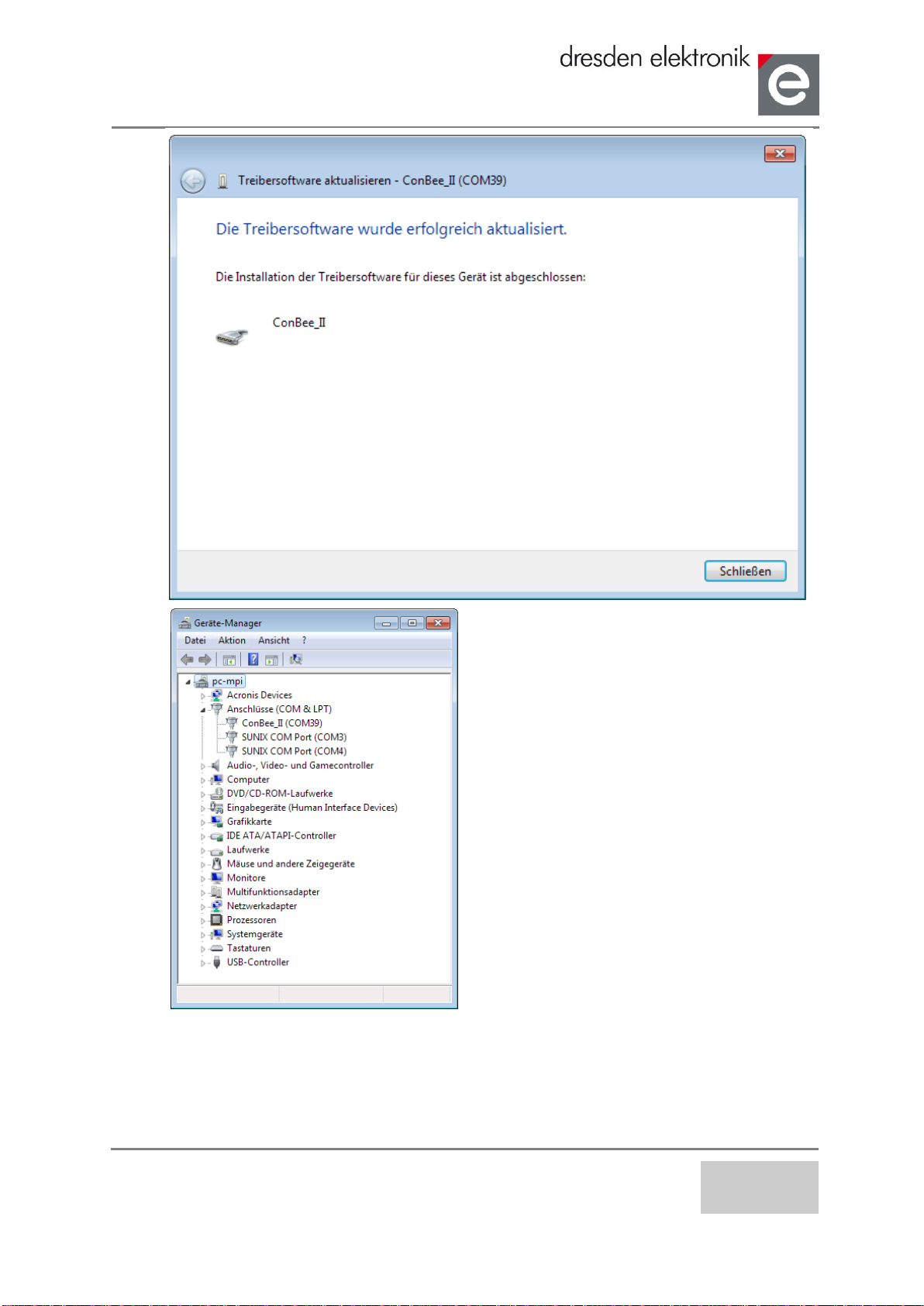

8. Select the directory with the extracted drivers and follow the instructions.
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.
Radio certification
United States (FCC)
FCC ID: XVV-CONBEE2
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
oReorient or relocate the receiving antenna.
oIncrease the separation between the equipment and receiver.
oConnect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
oConsult the dealer or an experienced radio/TV technician for help.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause undesired operation.
This equipment complies with FCC RF radiation exposure limits set forth for an uncontrolled
environment.
Modifications not expressly approved by this company could void the user's authority to operate this
equipment (FCC section 15.21).
Innovation, Science and Economic Development (ISED) Canada
IC: 8720A-CONBEE2
This device contains licence-exempt transmitter(s)/receiver(s) that comply with Innovation, Science
and Economic Development Canada’s licence-exempt RSS(s). Operation is subject to the following
two conditions:
1. This device may not cause interference.
2. This device must accept any interference, including interference that may cause undesired
operation of the device.
L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR
d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio
exempts de licence. L’exploitation est autorisée aux deux conditions suivantes:
1. L’appareil ne doit pas produire de brouillage.
2. L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible
d’en compromettre le fonctionnement.
This equipment complies with radio frequency exposure limits set forth by ISED Canada for an
uncontrolled environment.
Cet équipement est conforme aux limites d'exposition aux radiofréquences définies par ISDE Canada
pour un environnement non contrôlé.
dresden elektronik ingenieurtechnik gmbh
Tel: +49 351 31850-0 Fax: -10
Kontakt
Enno-Heidebroek-Str. 12
wireless@dresden-elektronik.de
01237 Dresden | Germany
www.dresden-elektronik.de
© 2019 dresden elektronik ingenieurtechnik gmbh. Alle Rechte vorbehalten. Alle Warenzeichen, eingetragene Warenzeichen
und Produktnamen sind das Eigentum der jeweils Berechtigten. Für die Aktualität, Vollständigkeit und Richtigkeit der
enthaltenen Informationen können wir keine Garantie übernehmen. Technische Änderungen vorbehalten.
Any changes or modifications not expressly approved by the party responsible for compliance could
void the user’s authority to operate the equipment.
European Union (RED)
The ConBee II is compliant for use in European Union countries.
Hereby, dresden elektronik ingenieurtechnik gmbh declares that the radio equipment type ConBee II is
in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available
at the following internet address: https://phoscon.de/downloads/CE-ConBee_II.pdf
If the USB Dongle is incorporated into a product, the manufacturer must ensure compliance of the final
product to the European harmonized EMC and low-voltage/safety standards. A Declaration of
Conformity must be issued for each of these standards and kept on file as described in Annex II of the
RED Directive.
The manufacturer must maintain a copy of the USB Dongle documentation and ensure the final
product does not exceed the specified power ratings, antenna specifications, and/or installation
requirements as specified in the user manual. If any of these specifications are exceeded in the final
product, a submission must be made to a notified body for compliance testing to all required
standards.
Ordering Information
Name
Order No.
ConBee II
BN-600107
Table of contents
Other dresden elektronik Gateway manuals
