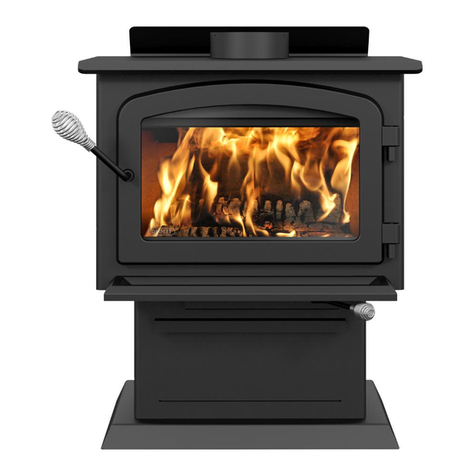

Drolet Savannah DB03020 Instruction manual

www.drolet.ca
POÊLE À BOIS EPA
POÊLE À BOIS EPA
BLOWER INCLUDED
VENTILATEUR INCLUS
Heavy-gauge plate steel top
Dessus en acier massif
High quality stainless steel baffleinside
Coupe-feu intérieur en acier inoxydable de haute qualité
Very low clearances to combustible materials
Faibles dégagements aux matériaux combustibles
Easy-to-access ash drawer
Tiroir à cendres facile d’accès
Adjustable handle
Poignée ajustable
SAVANNAH
SAVANNAH
EPA WOOD STOVE
EPA WOOD STOVE
1700, Léon-Harmel
Québec (Québec) G1N 4R9
Tel.: [phone]
Fax:[phone]
www.drolet.ca
[email protected]

Technical data
Fiche technique
Combustible type - Type de combustible : Wood -Bois
Recommended surface (ft2/m2) - Surface recommandée (pi2/m2): 500 à 1 500 (46 à 140 m2)
Heating capacity - Capacité : 44 000 BTU/h (12.8 kWh)
Efficiency -Efficacité : 75 %
Color -Couleur : Black -Noir
Exterior appliance dimensions : Width - Largeur: 25" (635 mm)
Dimensions extérieures de l’appareil: Depth -Profondeur: 25" (533 mm) With blower/Avec ventilateur
Height -Hauteur: 26" (660 mm)
Flue pipe diameter :
Diamètre du tuyau d’évacuation :
Chimney type - Type de cheminée : 2100oF / 650oC
Minimum chimney height :
Hauteur minimale de la cheminée :
Firebox dimensions : Width -Largeur : 22" (559 mm)
Dimensions de la chambre de combustion: Depth -Profondeur : 13 1/2" (343 mm)
Log loading over -Chauffe sur la : Width -Largeur
Maximum log length :
Longueur maximale des bûches :
Door opening dimensions : Width -Largeur : 17" (432 mm)
Dimensions de l’ouverture de porte : Height - Hauteur : 7 1/2" (191 mm)
Door type - Type de porte :Cast iron / Fonte
Pyroceramic glass surface : Width - Largeur :15 1/2" (394 mm)
Surface vitrée en pyrocéramique : Height - Hauteur: 8" (203 mm)
Weight (Ibs/kg) - Poids : 285 lbs /130 kg
Limited warranty - Garantie limitée : Lifetime /Àvie
STOVE PIPE/TUYAU SINGLE/SIMPLE DOUBLE/DOUBLE
Clearances to combustible materials : Back - Arrière: 15" (381mm) 6" (127 mm)
Dégagements aux combustibles de l’appareil : Sides - Côtés: 18" (305 mm) 18" (305 mm)
Corners - Coins: 12" (254 mm) 12" (203 mm)
Height -Hauteur: 7’ from bottom of unit to ceiling
7’ (2,13 m) de la base de l’appareil au plafond
Options
Consultez le manuel
d’instructions
Les poêles à bois EPA
Drolet sont homologués par
OMNI selon les normes ULC
S-627, UL 1482 et E.P.A.
(agence de protection envi-
ronnementale américaine),
méthode 28.
Refer to instructions manual
All Drolet EPA stoves are
approved by OMNI accord-
ing to ULC S-627, UL 1482
and EPA (Environmental
protection Agency) method
28 standards. 6" (152 mm)
12' (3,66 m)
19" (483 mm)
#AC02080
1
#AC02090
2
Kit includes air intake
adapter, exterior termination
cap and pipe clamps.
L’ensemble inclut
un adaptateur,
une terminaison
murale et deux collets.
Lenght /Longueur: 4’ (1.22m)
Mobile home approved -Approuvé maison mobile
Must be used with fresh air intakekit -Doit être utilisé avec ensemble de prise d’air extérieur
1 Fresh air intake kit
Ensemble de prise d’air extérieur
2 Insulated flexible pipe for fresh air intake kit
T
uyau isolé flexible pour ensemble de prise d’air extérieur
3 Thermodisc - #AC05530
Thermodisque
CAN 2007 FB-BOIS
Imprimé au Canada
Authorized dealer :
Détaillant autorisé:
Exhaust
Évacuation Warm air
Air chaud
Gas combustion
Combustion des gaz
Primary combustion
Combustion primaire
Primary air
intake
Entrée de l’air
primaire
Secondary
air intake
Entrée de l’air
secondaire
Cold air
Air froid
Optional blower
Ventilateur
optionnel
Savannah
Savannah
#DB03020
Some changes may have been made to the products after the publication of this brochure. Drolet reserves itself the right to modify its products without any obligation
on its part. Il est possible que certains changements aient été apportés aux produits après la publication de cette brochure. Drolet se réserve le droit de modifier ses
produits en tout temps sans obligation de sa part.
PUB025
7 73388 99480 2
BROCHURES SAVANNAH
SAVANNAH BROCHURES
