DS18 PRO-X8.4BMRGB User manual

OWNER’S MANUAL
MANUAL DEL USUARIO
ALTAVOZ DE RANGO MEDIO DE
8" CON BALA DE LUZ LED RGB
8" MID-RANGE LOUDSPEAKER
WITH RGB LED BULLET
PRO-X8.4BMRGB
ENGLISH | ESPAÑOL

PRO-X8.4BMRGB
SPECIFICATIONS / ESPECIFICACIONES:
Nominal Diameter / Diámetro Nominal.............................................................................. 8" / 203 mm
Nominal Impedance / Impedancia Nominal ............................................................................... 4 OHMS
RMS Power Handling / Manejo de Potencia RMS.................................................................275 Watts
MAX Power Handling / Manejo de Potencia MAX.................................................................550 Watts
Sensitivity (1w/1m) / Sensibilidad (1w /1m) ................................................................................. 96 dB
Frequency Response / Respuesta de Frecuencia............................................................115Hz-16KHz
Recommended Hi Pass Crossover / Corte Paso Alto Recomendado........................................ 120 Hz
Sold as Pair or Single / Vendido en Par o Unidad ..........................................................Single / Unidad
Grill Included / Parrilla Incluida...................................................................................................... No / No
Recommended Grill / Parrilla Recomendada ............................................................................................
PRO-GRILL8, PRO-GRILL8RGB, PRO-GRILL8LGO, PRO-GTW8
MOTOR / MOTOR:
Voice Coil Diameter / Diámetro de la Bobina de Voz.....................................................1.5" / 38.6 mm
VC Former Material / Material Interior de Bobina de Voz........................................................... Kapton
Winding Material / Material del Embobinado ................................................................................ CCAW
Cone Material / Material del Cono ......................................................................................Paper / Papel
Bullet Material / Material de Bala...............................................................................................................
Translucid ABS with RGB LED / ABS Translúcido con LED RGB
Surround Material / Material de la Suspensión ................................................................... Cloth / Tela
Basket Material / Material de la Canasta............................................................................ Steel / Acero
Basket Color / Color de la Canasta...............................................................Glossy Red / Rojo Brillante
Magnet Material / Material del Imán ............................................................................. Ferrite / Ferrite
Magnet Weight / Peso del Imán .......................................................................................................30 Oz
Displacement Volume / Volumen de Desplazamiento ...............................................................0.046 L
THIELE & SMALL PARAMETERS / PARÁMETROS T/S:
Equivalent Volume / Volumen Equivalente..........................Vas................................. 7.12 L / 0.25 ft3
Excursion (one way) / Excursión (1 vía).................................Xmax ............................................ 9.3 mm
Free Air Resonance / Resonancia al Aire Libre.....................Fs .................................................. 114 Hz
Mechanical Factor / Factor Mecánico ...................................Qms ..................................................9.052
Electrical Factor / Factor Eléctrico.........................................Qes ...................................................0.877
Total Factor / Factor Total ......................................................Qts ........................................................ 0.8
Moving Mass / Masa en Movimiento....................................Mms ........................................... 17.699 g
Compliance / Cumplimiento....................................................Cms ....................................... 0.11 mm/N
Bl Factor / Factor Bl .................................................................Bl.......................................................6.945
Voice Coil Inductance / Inductancia de Bobina de Voz........Le .................................................5.31 mH
Diaphragm Area / Área del Diafragma ..................................Sd............................................213.82 cm²
DC Resistance / Resistencia DC .............................................Re..............................................3.2 OHMS
MEASUREMENT / MEDIDAS:
Overall Diameter/ Diámetro Total ..................................................................................8.19" / 208 mm
Overall Depth/ Profundidad Total.....................................................................................3.42" / 87 mm
Front Mount Baffle Cutout
/ Corte del Orificio de Montaje.........................................7.16" / 182 mm
Mounting Depth / Profundidad de Montaje ....................................................................3.18" / 81 mm
Motor Diameter/ Diámetro del Motor..............................................................................4.7" / 120 mm

Please visit our website DS18.com for more information
on our warranty policy.
We reserve the right to change products and specifications
at any time without notice.
Images may or may not included optional equipment.
Visita nuestra página web DS18.com para obtener más
información sobre nuestra garantía.
Nos reservamos el derecho de cambiar productos y
especificaciones en cualquier momento sin previo aviso. Las
imágenes pueden incluir o no equipo opcional.
WARRANTY GARANTÍA
WARNING:
Cancer and Reproductive Harm.
www.P65Warning.ca.gov
ADVERTENCIA:
Cáncer y Daño Reproductivo.
www.P65Warning.ca.gov
MEASUREMENTS / MEDIDAS:
Ø
7.72”/196mm
Ø
8.19”/208mm
Ø4.7”/120mm
Ø
7.16”/182mm
3.18”/81mm
3.42”/87mm
SPECIFICATIONS / ESPECIFICACIONES:
Nominal Diameter / Diámetro Nominal.............................................................................. 8" / 203 mm
Nominal Impedance / Impedancia Nominal ............................................................................... 4 OHMS
RMS Power Handling / Manejo de Potencia RMS.................................................................275 Watts
MAX Power Handling / Manejo de Potencia MAX.................................................................550 Watts
Sensitivity (1w/1m) / Sensibilidad (1w /1m) ................................................................................. 96 dB
Frequency Response / Respuesta de Frecuencia............................................................115Hz-16KHz
Recommended Hi Pass Crossover / Corte Paso Alto Recomendado........................................ 120 Hz
Sold as Pair or Single / Vendido en Par o Unidad ..........................................................Single / Unidad
Grill Included / Parrilla Incluida...................................................................................................... No / No
Recommended Grill / Parrilla Recomendada ............................................................................................
PRO-GRILL8, PRO-GRILL8RGB, PRO-GRILL8LGO, PRO-GTW8
MOTOR / MOTOR:
Voice Coil Diameter / Diámetro de la Bobina de Voz.....................................................1.5" / 38.6 mm
VC Former Material / Material Interior de Bobina de Voz........................................................... Kapton
Winding Material / Material del Embobinado ................................................................................ CCAW
Cone Material / Material del Cono ......................................................................................Paper / Papel
Bullet Material / Material de Bala...............................................................................................................
Translucid ABS with RGB LED / ABS Translúcido con LED RGB
Surround Material / Material de la Suspensión ................................................................... Cloth / Tela
Basket Material / Material de la Canasta............................................................................ Steel / Acero
Basket Color / Color de la Canasta...............................................................Glossy Red / Rojo Brillante
Magnet Material / Material del Imán ............................................................................. Ferrite / Ferrite
Magnet Weight / Peso del Imán .......................................................................................................30 Oz
Displacement Volume / Volumen de Desplazamiento ...............................................................0.046 L
THIELE & SMALL PARAMETERS / PARÁMETROS T/S:
Equivalent Volume / Volumen Equivalente..........................Vas................................. 7.12 L / 0.25 ft3
Excursion (one way) / Excursión (1 vía).................................Xmax ............................................ 9.3 mm
Free Air Resonance / Resonancia al Aire Libre.....................Fs .................................................. 114 Hz
Mechanical Factor / Factor Mecánico ...................................Qms ..................................................9.052
Electrical Factor / Factor Eléctrico.........................................Qes ...................................................0.877
Total Factor / Factor Total ......................................................Qts ........................................................ 0.8
Moving Mass / Masa en Movimiento....................................Mms ........................................... 17.699 g
Compliance / Cumplimiento....................................................Cms ....................................... 0.11 mm/N
Bl Factor / Factor Bl .................................................................Bl.......................................................6.945
Voice Coil Inductance / Inductancia de Bobina de Voz........Le .................................................5.31 mH
Diaphragm Area / Área del Diafragma ..................................Sd............................................213.82 cm²
DC Resistance / Resistencia DC .............................................Re..............................................3.2 OHMS
MEASUREMENT / MEDIDAS:
Overall Diameter/ Diámetro Total ..................................................................................8.19" / 208 mm
Overall Depth/ Profundidad Total.....................................................................................3.42" / 87 mm
Front Mount Baffle Cutout
/ Corte del Orificio de Montaje.........................................7.16" / 182 mm
Mounting Depth / Profundidad de Montaje ....................................................................3.18" / 81 mm
Motor Diameter/ Diámetro del Motor..............................................................................4.7" / 120 mm

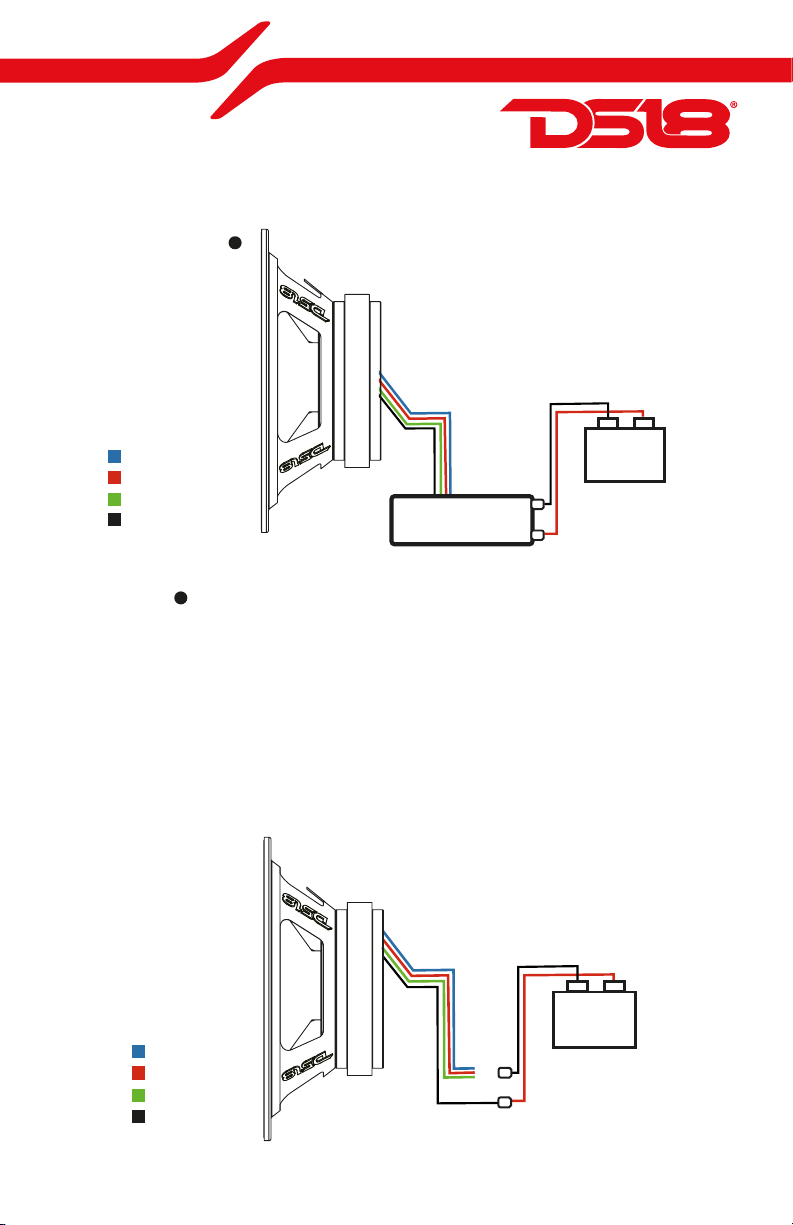

To connect without LED Control Module (LED-BTC),
Connect as Shown in the Following Diagram:
1
2
Black wire “BK” Connected to Battery Positive (+) 12V
White Color Light “R” ; “B” and “G” Connected to Battery Negative (-)
Green Color Light “G” Connected to Battery Negative (-)
Red Color Light “R” Connected to Battery Negative(-)
Blue Color Light “B” Connected to Battery Negative (-)
Purple Color Light “R” and “B” Connected to Battery Negative(-)
Yellow Color Light “R” and “G” Connected to Battery Negative (-)
Cyan Color Light ”B” and “G” Connected to Battery Negative (-)
INSTALLATION & CONNECTION OPTIONS
LED-BTC
+
-
Green LED (-)
12V DC (+)
Red LED (-)
Blue LED (-)
BATTERY
+-
BATTERY
+
-
Green LED (-)
12V DC (+)
Red LED (-)
Blue LED (-)
BATTERY
+-
BATTERY
PRO-X8.4BMRGB

Para conectarse sin el módulo de control LED (LED-BTC),
conecte como se muestra en el siguiente diagrama:
1
2
Cable negro "BK" conectado al positivo de la batería (+) 12V
Luz de color blanco “R”; “B” y “G” conectados al negativo de la batería (-)
Luz de color verde “G” conectado al negativo de la batería (-)
Luz de color roja "R" conectada al negativo de la batería (-)
Luz de color azul "B" conectada al negativo de la batería (-)
Luz de color violeta "R" y "B" conectada al negativo de la batería (-)
Luz de color amarillo "R" y "G" conectada al negativo de la batería (-)
Luz de color cian "B" y "G" conectada al negativo de la batería (-)
INSTALACIÓN Y OPCIONES DE CONEXIÓN
LED-BTC
+
-
Verde LED (-)
12V DC (+)
Rojo LED (-)
Azul LED (-) BATTERY
+-
BATERIA
+
-
Verde LED (-)
12V DC (+)
Rojo LED (-)
Azul LED (-)
BATTERY
+-
BATERIA
