Duerkopp Adler 171 Guide

Teileliste und Näheinrichtungen
Spare Parts List and Sewing Equipment
171 •173
Postfach 17 03 51, D-33703 Bielefeld •Potsdamer Straße 190, D-33719 Bielefeld
Telefon [phone] •Telefax (05 21) 9 25 24 35 Teile-Nr./Part-No.: 0791 171807
Ausgabe / Edition: 08/00 •LU Printed in Federal Republic of Germany

Teileliste und Näheinrichtungen
Spare Parts list and Sewing Equipment
171 •173
Inhaltsverzeichnis TafelTableContents
171/173-131110 1 171/173-131110
171/173-141110 1 171/173-141110
171/173-141521 1 171/173-141521
171/173-161120 1 171/173-161120
171/173 Fußlüftung 2 171/173 Foot lifting
171/173 Fadenspannung 3,15 171/173 Thread tension
171/173 Stichsteller 4 171/173 Stitch regulator
171/173 Greifergehäuse 5 171/173 Hook casting
171-131110 und Umbau 171-131110 and set of parts (for rebuilding
(für Saumanlage) 6 in hemming unit)
Schmierung 7, 8 Lubrication
173-161120, -141521 9 173-161120, -141521
171-141521 10 171-141521
Fadenabschneider 11 Thread cutter
173 Puller 12,13 173 Puller
Beipack 14,15 Accessories
Einstellehren 16 Setting gauges
Teilesatz zum Umbau von 1 Nadel in Set of parts for rebuilding in
2 Nadelmaschine 17 2 needlemachine
Nadelkühlung 18 Needle cooling
Teilesatz für Handverriegelung 19 Set of parts for seam taking by hand

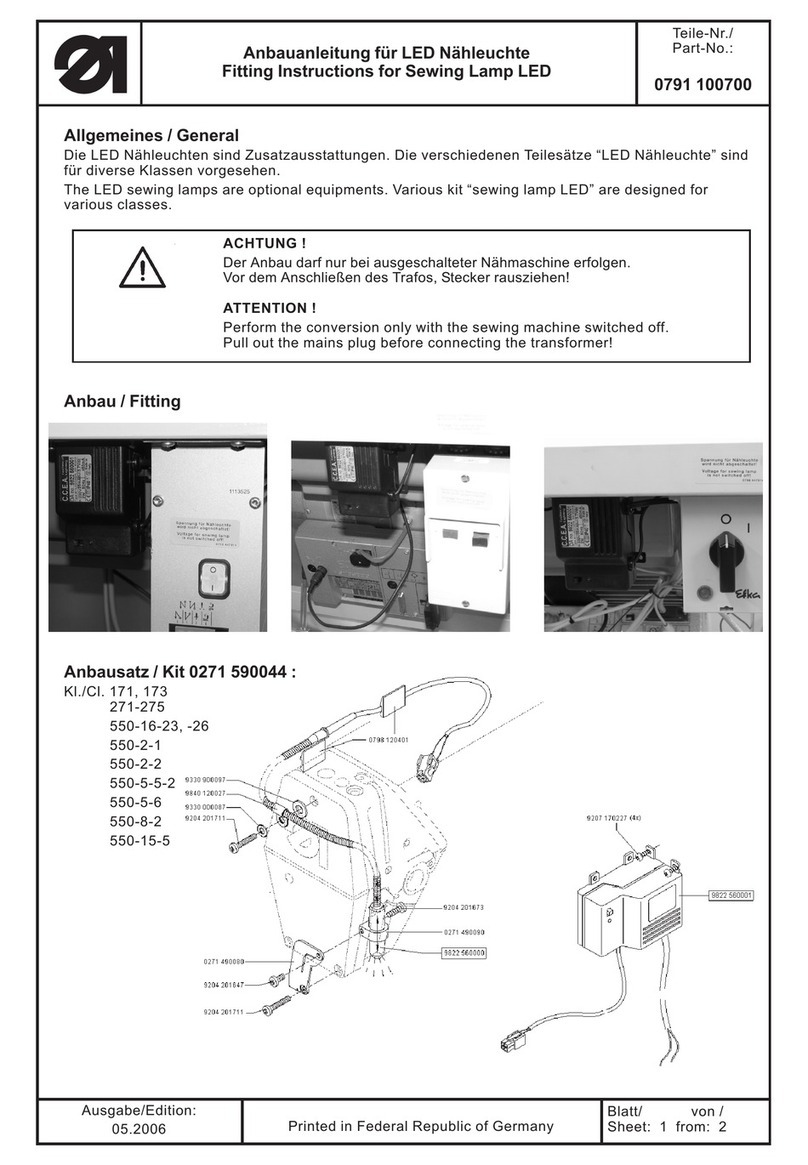

Nähleuchten 20 Sewing light
Näheinrichtungen Sewing Equipment
Pläne Plans

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
1von/ of 3
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
Kl. 171/173-131110; -141110 Cl. 171/173-131110; -141110
Kl.171/173-141521; -161120 Cl. 171/173/-141521; -161120
10556 000007 Filzteil **** Felt ****10004
20171 000013 Armwellenlager kpl. Arm shaft bearing cpl.10005 (m Pos.3 u 211 000307A) (with pos.3 a 211 000307A)
3211 000307b Sprengring Spring ring10007
40211 000316 Armlager kpl. (mitte)**** Arm bearing cpl.****10008
50171 000037 Oelrohr **** Oil pipe ****10009
69840 120025 Bef.-Schelle Fastening clip10010
60171 000050 Armwelle Arm shaft10011
90171 000051 Oelpumpe kpl. (mit Oil pump cpl. (with10012 Pos. 10 bis 18) **** pos. 10 up to 18) ****
10 0171 000053 Exzenter kpl. (mit Eccentric cpl. (with10014 Pos. 11) **** pos. 11) ****
11 0541 001395 Gew.-Stift **** Threaded stud ****10016
12 0171 000055 Pumpenlager kpl. (mit Bearing cpl. (with10017 Pos. 13) **** pos. 13) ****
13 9301 101871 Zylinderstift **** Pin ****10019
14 0171 000058 Pumpenkolben **** Pump plunger ****10020
15 0171 000059 Druckfeder **** Pressure spring ****10021
16 0171 000060 Schelle **** Fastening clip ****10022
17 0999 240389 Schlauchtülle **** Hose nozzle ****10023
18 0171 000062 Spritzschutz **** Covering cap ****10024
19 0171 000068 Spritzring Ring10025
19 171 000068A Spritzring (ab 07.95) Ring (from 07.95)10026
20 9204 201658 Linsenschraube Fillister head screw10027
21 0998 860960 O-Ring O-ring10028
22 0931 001763K Kurbelzapfen kpl. mit Crank pin cpl. with10029 Pos. 23 bis 26) pos. 23 up to 26)
23 0171 000072 Kurbelzapfen (bis 07.95) Crank pin (till 07.95)10031
23 0931 001963 Kurbelzapfen (ab 08.95) Crank pin (from 08.95)10032
24 931 001982a Rolle Roll10033
25 9129 022220 Nadelrolle Steel needle10034
26 0902 000131 Schraube Screw10035
27 0933 000105 Anlageplatte Clip-on plate10036
28 0171 000078 Handradflansch Flange10037
29 9120 080250 Rillenkugellager Grooved ball bearing10038
30 9129 016060 Sprengring Spring ring10039
31 0171 000086 Zahnriemenrad Toothed belt wheel10040
32 9202 002478 Zyl.-Schraube Cyl.-head screw10041
33 9202 002473 Zyl.-Schraube Cyl.-head screw10042
34 K999 211020 Schwingmetall Rubber-metal connection10043
35 9204 201711 Schraube Cyl.-head screw10044
36 0171 000094 Klemmring Clamping ring10045
37 9205 102808 Gew.Sift Threaded stud10046
38 0171 000097 Handrad Hand wheel10047
39 9204 201968 Linsenschraube Fillister head screw10048
40 0933 000075 Haltefeder Leaf spring10049
41 9204 201648 Linsenschraube Fillister head screw10050
42 0211 000355 Zahnriemen Toothed belt10051
43 0171 000112 Nadelstangenbuchse Needle bar bush10052 (unten) (below)
44 0931 001961 Nadelstangenbuchse Needle bar bush10054 (oben) (above)
45 0171 000115 Verschlußkappe Plastic sleeve10056
46 0941 000095 Nadelstange kpl. (Needle bar cpl. (with10057 (mit Pos. 47) pos. 47)
47 0570 010007 Gummistopfen Rubber plug10059
48 0171 000131 Kreuzschubführung Crossing thrust cpl.10060 kpl. (mit Pos. 23, (with pos. 23, 24 up to
24 bis 27, 49-52) 27, 49 up to 52)
(bis 07. 1995) (till 07. 1995)
48 0171 000131 A (kpl. mit Pos. 22, 23, 27 (with pos. 23,23, 2710064 49 bis 52) 49 up to 52)
(ab 08. 1995) (from 08. 1995)
49 0171 000131 Kreuzschubführung Crossing thrust10067
50 0204 201668 Linsenschraube Fillister head screw10068
51 0931 001985 Führungsstück Guide piece10069
52 0702 000073 Gew.-Stift Threaded stud10070
53 0171 000141 Dochtklammer, kpl. Holding clamp, cpl.10071
54 0171 000241 Kappe kpl. (mit Pos. Cap cpl. (with pos.10072 55 bis 56) **** 55 up to 56) ****
55 0931 001980 Lagernadel **** Steel needle ****10074

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
2von/ of 3
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
56 0271 000324 Buchse Bush10075
57 0933 000273 Lager, kpl. (vorn) Bearing cpl. (in front)10076
58 0933 000275 Filzteil Felt10077
59 0650 000347 Zyl.-Schraube Cyl.-head screw10078
60 0271 000504 Lagerbuchse kpl. Bearing cpl. (with10079 (mit Pos. 61,62) pos. 61,62)
61 211 000305a Filzteil Felt10081
62 0211 000106 Filzteil Felt10082
63 0216 000052 Gew.-Stift Threaded stud10083
64 933 000282k Nadellager kpl. (mit Bearing cpl. (with10084 Pos. 65) pos. 65)
65 933 000284a Filzteil Felt10086
66 0933 000287 Unterwelle Lower shaft10087
67 0171 000541 Exzenter kpl.(mit Pos. Eccentric cpl. (with10088 68) pos. 68)
68 0223 000648 Gew.-Stift Threaded stud10090
69 0212 000627 Stellring kpl. (mit Set collar cpl. (with10091 Pos. 70) pos. 70)
70 0570 000055 Gew.-Stift Threaded stud10093
71 211 000141a Zahnriemenrad kpl. Toothed belt wheel cpl.10094 (mit Pos. 72) (with pos.72)
72 9205 102788 Gew.-Stift Threaded stud10096
73 0933 000355 Lager kpl. (mit Pos. Bearing cpl. (with pos.10097 74) 74)
73 58890350 Runddocht Oil wick10099
75 9205 102468 Gew.-Stift Threaded stud10100
76 0933 000359 Welle Shaft10101
77 0945 000554 Hubstange kpl. (mit Lifting rod cpl. (with10102 Pos. 78) pos. 78)
78 0531 000471 Gew.-Stift Threaded stud10104
79 0933 000361 Zahnrad kpl. (mit Gear wheel cpl. (with10105 Pos. 80) pos. 80)
80 0702 000020 Gew.-Stift Threaded stud10107
81 0933 022872 Geberscheibe kpl. Take-up lever disc. cpl.10108 (mit Pos. 82) (with pos. 82)
82 0147 000203 Gew.-Stift Threaded stud10110
83 933 000373b Trägerblech Backing plate10111
84 0933 001452 Niederhalter kpl. Holding down clamp cpl.10112
85 0933 079777 Feder Spring10113
86 0933 001460 Feder Spring10114
87 9203 003648 Zyl.-Schraube Cyl.-head screw10115
88 933 000521a Oelleder kpl. (mit Leaf spring cpl.10116 Blattfeder)
88 0271 12 Linsenschraube Fillister head screw10118
90 933 000344a Gehäusedeckel Casing cover10119
91 0933 000345 Zyl.-Schraube Cyl.-head screw10120
92 9203 003668 Zyl.-Schraube Cyl.-head screw10121
93 0171 001003 Kurbel kpl. (mit Pos. Crank cpl. (with pos.10122 94 und 95)* 94 and 95)*
Kurbel kpl. (mit Pos. Crank cpl. (with pos.
94 und 95)** 94 and 95)**
Kurbel kpl. (mit Pos. Crank cpl. (with pos.
94 und 95)*** 94 and 95)***
94 933 000040a Zyl.-Schraube Cyl.-head screw10128
95 0244 000700 Gew.-Stift Threaded stud10129
96 0171 001012 Einstellring* Adjusting ring*10130
96 0171 001512 Einstellring** Adjusting ring**10131
96 0171 002012 Einstellring*** Adjusting ring***10132
97 0211 000133 Schubstange Push rod10133
98 0211 000069 Bolzen Bolt10134
99 0211 000117 Exzenter kpl. (mit Eccentric cpl. (with pos.10135 Pos. 100) 100)
100 0223 000648 Gew.-Stift Threaded stud10137
101 0941 004593 Nadelkloben kpl. (mit Needle block cpl. (with10138 Pos. 102-106) pos. 102 up to 106)
102 0941 004593 Nadelkloben Needle block10140
103 0291 000105 Gew.-Stift Threaded stud10141
104 0291 000159 Fadenführung Threaded guide10142
105 9203 312421 Zyl.-Schraube Cyl.-head screw10143
106 0570 010373 Scheibe Washer10144
107 0939 002464 Filz **** Felt ****10145
108 0271 000080 Handradflansch Flange10146
109 0171 001008 Zahnriemenrad * Toothed belt wheel *10147
109 0171 001508 Zahnriemenrad ** Toothed belt wheel **10148

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
3von/ of 3
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
109 0171 002008 Zahnriemenrad *** Toothed belt wheel ***10149
110 9202 002473 Linsenschraube Fillister head screw10150
111 9202 002388 Zyl.-Schraube Cyl.head screw10151
112 0171 000007 Draht Wire10152
113 0211 000299 Filz (ab 07.95) Felt (from 07.95)10153 * Für Unterklasse -131110 * For sub clase -131110
(1-4 mm Stichlänge (1-4 mm stitch length
und 27 mm Nadelstangenhub) and 27 mm needle bar height)
ohne Stichsteller without stitch regulator
** Für Unterklasse -141110 ** For sub-clase -141110
(1-4 mm Stichlänge (1-4 mm stitch length
und 30 mm Nadelstangenhub) and 30 mm needle bar height)
mit Stichsteller with stitch regulator
*** Für Unterklasse -161120 *** For sub-clase -1611120
(1-6 mm Stichlänge (1-6 mm stitch length
und 32 mm Nadelstangenhub) and 32 mm needle bar height)
mit Stichsteller with stitchregulator
**** Für Maschine (bis 07.95) **** For machine (to 07.95)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
Fußlüftung Foot lifting
1211 000432a Stoffstangenbuchse Foot bar bush10172
20271 000162 Stoffstange, kpl. Foot bar cpl.10173 (mit Pos. 3) (with pos. 3)
39203 100631 Linsenschraube Fillister head screw10175
40271 000167 Lüfterkloben kpl. Lifting block cpl. (with10176 (mit Pos. 5) pos. 5)
59203 313671 Senkschraube Countersunk, screw10178
60211 000788 Druckfeder Pressure spring10179
70211 000440 Halbrundniet Guide bolt10180
80211 000427 Regulierbuchse Regulating bush10181
90219 000185 Winkelhebel kpl. Bent lever cpl.10182 (vorn) (in front)
10 0211 000420 Zapfenschraube Shank screw10184
11 9357 000090 Sicher.-Scheibe Lock washer10185
12 211 000100a Sicher.-Scheibe Lock washer10186
13 0171 000186 Lüfterlasche Lifter fish plate10187
14 0265 002032 Zugfeder Draw bar10188
15 0171 000187 Blattfeder kpl. Leaf spring cpl.10189
16 9204 201658 Linsenschraube Fillister head screw10190
17 0171 000248 Buchse (VES) Bush (VES)10191
18 0792 007584 O-Ring (VES) O-ring (VES)10192
19 0271 000662 Winkelhebel kpl. Bent lever cpl.10193 (mit Pos. 32 u. 33) (with pos. 32 and 33)
20 0271 000667 Kniehebelachse Knee lever axle10195
21 9357 000100 Sicher.-Scheibe Lock washer10196
22 0271 000669 Klammer Cramp wire10197
23 0219 000840 Drehfeder Torsion spring10198
24 0933 000540 Lagerbolzen Bolt10199
25 0223 000245 Gew.-Stift Threaded stud10200
26 9357 000090 Sicher.-Scheibe Lock washer10201
27 9352 600138 Greifring Grip ring10202
28 0211 000237 Druckstange Pressure bar10203
29 211 000100a Sicher.-Scheibe Lock washer10204
30 1001 009140 Ansatzschraube Shoulder screw10205
31 24 000080a Scheibe Washer10206
32 9231 110128 6kt.-Mutter Hexagonal nut10207
33 P125 000011 Gew.-Stift Threaded stud10208
34 0171 000185 Lüfterzugdraht (senk- Lifting pulling wire10209 recht) (vertical)
35 0211 000422 Lüfterzugdraht (waa- Lifting pulling wire10211 gerecht) (horizontal)
36 0219 000193 Winkelhebel (hinten) Bent lever (rear)10213
37 0273 000180 Zugdraht (waagerecht)* Pulling wire10214 (horizontal)*
38 0273 000162 Stoffstange kpl.(mit Foot bar cpl. (with10216 Pos.3)* pos.3)*
39 0219 000836 Hebel Lever10218
* nur für Kl. 173 * For Cl. 173, only

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
003Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
Fadenspannung Thread tension
10171 000192 Fadenführung Thread guide10223
20271 000223 Linsenschraube Fillister head screw10224
30271 000225 Kopfdeckel, kpl. Face cover cpl.10225 (mit Pos. 4) (with pos. 4)
40271 000227 O-Ring O-ring10227
59202 002473 Linsenschraube Fillister head screw10228
60271 000232 Druckknopf Pressure pin10229
70216 000224 O-ring O-ring10230
80171 000222 Fadenhebelschutz Guard bow10231
90171 000223 Klemmstück Clamping piece10232
10 9204 201668 Linsenschraube Fillister head screw10233
11 0171 000227 Fadenführung Thread guide10234
12 9204 201658 Linsenschraube Fillister head screw10235
13 9330 000088 Scheibe Washer10236
14 0933 000561 Fadenrinne kpl. Thread channel cpl.10237 (mit Pos. 15, 16) (with pos. 15, 16)
15 9330 000088 Scheibe Washer10239
16 9231 000051 6kt.-Mutter Hexagonal nut10240
17 0933 000156 Fadenführung Thread guide10241
18 0216 000239 Senkschraube Countersunk screw10242
19 0171 001015 Platte Plate10243
20 0271 000298 Senkschraube Countersunk screw10244
21 0171 003004 Spannungsplatte, V Tension hearer cpl.10245 (mit Pos. 22) (with pos. 22)
22 0942 010036 Spannstift Clamping sleeve10247
23 0171 003041 Spannung kpl. (Oberfaden) Tension cpl. (upper thread)10248 (mit Pos. 25-30 and 32) thread) (with pos. 25-30 and 32)
24 0171 003042 Spannung kpl. (Unterfaden) Tension cpl. (lower thread)10250 (mit Pos. 25-29 und 31,32) (with pos. 25-29 and 31,32)
25 0171 003010 Fadenführung Thread guide10252
26 9231 110108 6kt-Mutter Hexagonal nut10253
27 0171 003043 Spannungsbolzen Tension bolt10254
28 0211 050214 Spannungsscheiben Tension washer10255
29 0271 000199 Stegscheibe Stay disc10256
30 0055 000400 Spannungsfeder (Oberfaden) Tension spring (upper thread)10257
31 0004 000079 Spannungsfeder Tension spring10258 (Unterfaden) (lower thread)
32 0271 000238 Stellknopf Adjusting pin10260
33 0171 003011 Spannungsbolzen * Tension bolt *10261
34 0271 000210 Spannungsfeder (Oberfaden) Tension spring (upper thread)10262
35 0271 000206 Schleppmutter* Special nut *10263
36 0271 000207 Scheibe * Washer *10264
37 0271 000204 Skalaknopf * Scala wheel *10265
38 0271 000205 Scheibe * Washer *10266
39 0271 000208 Federscheibe * Spring washer *10267
40 9203 100021 Linsenschraube * Fillister head screw *10268
41 0171 003008 Spannung kpl. (Oberfaden) Tension cpl. (upper thread)10269 (mit Pos. 25,26,28,29,33-40) (with pos. 25,26,28,29,33-40)
42 0171 003009 Spannung kpl. (Unterfaden) Tension cpl. (lower thread)10271 (mit Pos. 25,26,28,29,33,35-40,43)
(with pos.25,26,28,29,33,35-40,43)
43 Z116 006841 Spannungsfeder Tension spring10273 (Unterfaden) * (lower thread) *
44 0271 000298 Senkschraube Countersunk screw10275
45 0171 000231 Fadenführung Threaded guide10276
46 9204 201658 Linsenschraube Fillister head screw10277
47 0933 079155 Scheibe Washer10278
48 0271 000011 Klammer Cramp10279
49 9204 201648 Linsenschraube Fillister head screw10280
50 0171 000207 Armdeckel Face plate10281
51 0173 000207 Armdeckel ** Face plate **10282
52 1001 001162 Stopfen Plug10283
53 0271 000300 Dichtung Lining10284
54 0216 000288 Gummipuffer Plug10285
55 0271 000298 Senkschraube Counter sunk screw10286 * Auf Wunsch! Teile * On requesp! Parts for
für Spannung mit thread tension with
Skalaknopf scala wheel
** nur für Kl. 173 ** For Cl. 173, only

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
004Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
Stichsteller Stitch regulator
10171 000593 Schubwelle, kpl. Push shaft cpl. (with10293 (mit Pos. 2) pos. 2)
21001 001162 Hutstopfen cap10295
30171 000597 Lagerbuchse Bearing bush10296
40211 000045 Lagerbuchse Bearing bush10297
50223 000245 Gew.-Stift Threaded stud10298
60212 000627 Stellring kpl. Set collar cpl.10299
70570 000055 Gew.-Stift Threaded stud10300
80171 000612 Hubwelle kpl. Lifting shaft cpl.10301 (mit Pos. 2) (with pos.2)
99203 003678 Transport.-Bef.- Cyl.- head screw10303 Schraube
10 0171 000597 Lagerbuchse Bearing bush10305
11 0211 000045 Lagerbuchse Bearing bush10306
12 0223 000245 Gew.-Stift Threaded stud10307
13 0271 001612 Stichstellerkloben Stitch regulator block10308 kpl. cpl.
14 211 000100a Sicher.-Scheibe Lock washer10310
15 0271 001207 Achse Axle10311
16 0650 000292 Zyl.-Schraube Cyl.- head screw10312
17 9357 000090 Sicher.-Scheibe Lock washer10313
18 0271 000308 Verbindungsstange Linking rod10314
19 0171 001532 Einstellvorrichtung Adjusting device10315 kpl.(mit Pos.20 bis 37) cpl. (with pos 20 up to 37)
19 0171 002032 Einstellvorrichtung Adjusting device10317 kpl.(mit Pos.20 bis 37) cpl.(with pos. 20 up to 37)
20 0171 001534 Platte kpl. Plate cpl.10319
21 0271 001628 Schnecke kpl. Worm cpl.10320
22 0271 001632 Stellrad kpl. Adjusting wheel cpl.10321
22 0272 002432 Stellrad kpl. * Adjusting wheel cpl. *10322
23 0271 001639 Gew.-Stift Threaded stud10323
24 0271 001642 Rasterscheibe Stop disc10324
25 0271 001643 Federscheibe Spring washer10325
26 9204 201968 Linsenschraube Fillister head screw10326
27 556 000821a Scheibe Washer10327
28 0273 000312 Zeiger Pointer disc10328
29 0271 001654 Klemmkloben Clamping block10329
30 0271 001655 Senkschraube Counter sunk screw10330
31 0295 000885 Zyl.-Stift Cyl. pin10331
32 9202 002493 Zyl.-Schraube Cyl.-head screw10332
33 0271 001663 Anschlagwinkel kpl. Stop angle, cpl.10333
34 0171 001573 Kloben kpl. (mit Block cpl. (with10334 Pos. 35) pos. 35)
35 0244 014621 Stopfen Plug10336
36 9205 102188 Gew.-Stift Threaded stud10337
37 0271 001667 Druckfeder Pressure spring10338
38 0271 000298 Senkschraube Counter sunk screw10339
39 0211 000059 Stichsteller kpl. Stitch regulator cpl.10340 (mit Pos. 40,43,44, (with pos. 40,43,44,46,
46, 88 und 89) 88 and 89)
39 0244 000558 Stichsteller kpl. Stitch regulator cpl.10343 (mit Pos. 40,42,43, (with pos. 40,42,43,43A,
43A,44,46,88,89) * 44,46,88,89) *
40 0211 000060 Stichsteller kpl. Stitch regulator cpl.10346 (mit Pos. 41 und 42) (with pos. 41 and 42)
40 244 000559a Stichsteller kpl. Stitch regulator cpl.10348 (mit Pos.42) * (with pos. 42) *
41 0271 000297 Senkschraube Counter sunk screw10350
42 0211 000062 Bolzen Bolt10351
43 0211 000069 Bolzen Bolt10352
43 0556 000230 Bolzen * Bolt *10353
43 0211 000069 Bolzen Bolt10354
43 0244 000561 Bolzen * Bolt *10355
44 0265 000601 Gabelhebel kpl. (mit Forked lever cpl. (with10356 Pos. 45) pos. 45)
44 244 000556A Gabelhebel * Forked lever *10358
45 9202 002483 Zyl.-Schraube Cyl. head screw10359
46 0211 000133 Schubstange Push rod10360
46 244 000582A Schubstange * Push rod *10361
47 0211 000117 Schubexzenter kpl. Push eccentric cpl.10362 (mit Pos. 48) (with pos. 48)
47 244 000587a Schubexzenter kpl. Push eccentric cpl.10364

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
004Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
(mit Pos. 48) * (with pos. 48) *
48 0223 000648 Gew.-Stift Threaded stud10366
49 0933 000448 Stichstellerkulisse Stitch regulator lever10367 kpl. (mit Pos. 50) cpl. (with pos. 50)
50 0211 000088 Gleitsteine Sliding block10369
51 0271 000645 Führungsbolzen Guiding bolt10370
52 0271 000647 6kt.-Schraube Hexagonal screw10371
53 0271 000651 Klemmhebel kpl. Clamping lever cpl.10372
54 9202 002893 Zyl.-Schraube Cyl.-head screw10373
55 0933 001462 Hebel Lever10374
56 9202 002478 Zyl.-Schraube Cyl.-head screw10375
57 0933 001465 Bolzen Bolt10376
58 9231 110058 6kt.-Mutter Hexagonal nut10377
59 9330 000088 Scheibe Washer10378
60 0933 001469 Winkel Angle10379
61 0270 000631 Zyl.-Schraube Cyl.-head screw10380
62 0933 001471 Lasche Shackle10381
63 0933 001472 Lasche Shackle10382
64 0939 000394 Zyl.-Schraube Cyl.-head screw10383
65 9330 200098 Scheibe Washer10384
66 211 000100a Sicher.-Scheibe Lock washer10385
67 0650 000072 Scheibe Washer10386
68 0933 001479 Fadenführung Thread guide10387
69 746 000987a Zugfeder Draw spring10388
70 0933 001544 Pumpe Pump cpl.10389
71 0933 001555 Blattfeder Leaf spring10390
72 0933 001556 Winkel Angle10391
73 9204 201658 Zyl.-Schraube Cyl.-head screw10392
74 9330 200098 Scheibe Washer10393
75 9203 100631 Zyl.-Schraube Cyl.-head screw10394
76 0933 000428 Transporteurträger Feed dog carrier10395 kpl.(mit Pos.9 u.78) cpl.(with pos.9 and 78)
77 0211 000075 Lagerbolzen Bearing bolt10397
78 0933 000430 Stützschraube Supporting screw10398
79 0223 000669 Gew.-Stift Threaded stud10399
80 0265 000615 Schubhebel kpl. Push lever cpl.10400 (mit Pos. 79 und 81) (with pos.79 and 81)
81 9202 002483 Zyl.-Schraube Cyl.-head screw10402
82 0211 000162 Gleitstein Sliding block10403
83 265 000561K Hubhebel kpl.(mit 82, Lifting lever cpl.10404 84,85) (with pos. 82,84,85)
84 0213 000517 Lagerbolzen Bearing bolt10406
85 9202 002473 Zyl.-Schraube Cyl.-head screw10407
86 0945 000601 Hubstange kpl. (mit Pos. 87) Lifting block cpl. (with pos. 87)10408
87 0531 000471 Gew.-Stift Threaded stud10409
88 0211 000085 Dochthalter Wick holder10410
89 0211 000089 Drahtstift Wire pin10411
90 0272 000708 Klammer Cramp10412
91 0272 000709 Filzteil Felt10413
92 0173 004003 Stichstellerkloben Stitch regulator block10414
93 0211 000069 Bolzen Bolt10415
* nur für 6 mm * for 6 mm stitch length,
Stichlänge only

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
005Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
Greifergehäuse Hook casting
10933 000292 Gehäuse kpl. Casing cpl.10421 (mit Pos.2,3,4,5, (with pos.2,3,4,5,
6,7,8,9,10,11,12 6,7,8,9,10,11,12,
19,20,21 und 22) 19,20,21 and 22)
20933 000294 Gehäuse Casing10425
39202 003178 Zyl.-Schraube Cyl.-head screw10426
40216 000051 O-ring O-ring10427
50211 000633 Schauglas Sight glass10428
6933 000300K Zyl.-Schraube Cyl.-head screw10429
70933 000301 Lager Bearing10430
89205 023658 Gewindestift Threaded stud10431
90933 000303 Abdeckblech Cowering plate10432
10 0265 000012 O-Ring O-ring10433
11 0911 000339 Linsenschraube Fillister head screw10434
12 0933 000307 Gehäusedeckel kpl. Casing cover cpl.10435 (mit Pos.13 bis 18) (with pos.13 up to 18)
13 0933 000308 Gehäusedeckel Casing cover10437
14 0933 000309 Lager Bearing10438
15 9205 023658 Gewindestift Threaded stud10439
16 0935 008037 Nutring Grooved ring10440
17 0933 000312 Abdeckblech Covering plate10441
18 9203 213031 Senkschraube Countersunk screw10442
19 0933 000314 O-Ring O-ring10443
20 9202 002073 Zyl.-Schraube Cyl.- head screw10444
21 9330 000088 Scheibe Washer10445
22 933 000318K Lagerschwinge kpl. Rocker cpl.10446 (mit Pos.23,24 und 25) (with pos. 23,24 and 25)
23 0211 000408 M1 Nadelkäfig Needle cage10448
24 0933 000324 Sicher.-Scheibe Safety collar10449
25 0216 000288 Gummistopfen Rubber plug10450
26 0933 000326 Greiferbock kpl. Hook block cpl.10451 (mit Pos. 27,28 und 29 (with pos. 27, 28 and 29)
27 0911 000092 Zyl.-Schraube Cyl.-head screw10453
28 0216 000046 Zyl.-Schraube Cyl.-head screw10454
29 0270 000256 Gewindestift Threaded stud10455
30 0933 000337 Greifer Hook10456
31 0933 000332 Nadelschutz kpl. Needle guard cpl.10457 (mit Pos.32,33,34 und 35) (with pos. 32,33,34 and 35)
32 0933 000333 Nadelschutzträger Needle guard carrier10459
33 0933 000334 Nadelschutz Needle guard10460
34 9202 001668 Zyl.-Schraube Cyl.-head screw10461
35 9330 000068 Scheibe Washer10462
36 0933 005550 Taumelbolzen Rocker bolt10463 (mit Pos. 37) * (with pos. 37) *
37 0223 000646 Gewindestift Threaded stud10465
38 0171 003082 Abdeckplatte Covering plate10466
39 0171 003075 Abdeckplatte Covering plate10467
40 0933 000377 Magnet Solenoid10468
41 0933 000379 Schraube Screw10469
42 9330 000088 Scheibe Washer10470
43 0171 000742 Schieber Slide10471
44 0171 003073 Platte Plate10472
45 0216 000134 Senkschraube Counter sunk screw10473
46 0171 003083 Feder Spring10474
47 0421 000222 Gew.-Stift Threaded stud10475
48 0171 003077 Platte ** Plate **10476
49 0171 003078 Abdeckplatte ** Covering plate **10477
50 9203 002414 Zyl.Schraube Cyl.-head screw10478 * nur für Unterklassen * For sub-classes
-140000 und -160000 -140000 and -160000, only
** Nur für Einrichtung 171 E4 ** For equipment 171 E4,

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
006Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
Teile der Kl. 171-131110 Parts of cl. 171-131110
10941 000095 Nadelstange kpl. Needle bar cpl.10485 (mit Pos.2) (with pos. 2)
20570 010007 Gummistopfen Rubber plug10487
30171 001002 Armwelle kpl. (mit Arm shaft cpl.( with10488 Pos. 4 bis 18) pos. 4 up to 18)
4933 000040a Zyl.-Schraube Cyl.-head screw10490
50244 000700 Gew.-Stift Threaded stud10491
60171 000068 Spritzring Ring10492
6171 000068A Spritzring (ab 07.95) Ring (from 07.95)10493
70998 860960 O-Ring O-ring10494
80933 000105 Anlageplatte Clip-on plate10495
99204 201658 Linsenschraube Fillister head screw10496
10 0171 000072 Kurbelzapfen Crank pin10497
11 931 001982a Rolle Roll10498
12 0931 001980 Nadelrolle Steel needle10499
13 0902 000131 Deckschraube Cover screw10500
14 0171 000131 Kreuzschubführung kpl. Cross shearing guidance10501 (mit Pos.8,10 bis 13, (with pos 8,10 up to 13,
15 - 18) 15 up to 18)
15 9204 201668 Linsenschraube Fillister head screw10504
16 0931 001985 Führungsstück Guide piece10505
17 0702 000073 Gew.-Stift Threaded stud10506
18 0171 001015 Platte Plate10507
19 0933 074531 Zugstange kpl. Draw bar cpl.10508
20 0933 074536 Klemmhebel kpl. Clamping lever cpl.10509 (mit Pos. 21) (with pos. 21)
21 9202 002473 Zyl.-Schraube Cyl.-head screw10511
22 0216 000660 6kt.-Mutter Hexagonal nut10512
23 9330 000108 Scheibe Washer10513
24 0212 000247 Scheibe Washer10514
25 0931 002089 Lagerbolzen Bearing bolt10515
26 0931 002076 Exzenter kpl. Eccentric cpl.10516 (mit Pos. 27) (with pos. 27)
27 0223 000648 Gew.-Stift Threaded stud10518
28 0211 000408 M1 Nadellager Needle beering10519
29 0933 000273 Lager kpl. (mit Pos. 30) Bearing cpl. (with pos. 30)10520
30 0933 000275 Filzteil Felt10521
35 0933 074569 Transporteurträger Feed dog carrier cpl.10522 kpl.(mit Pos. 36-37) (with pos. 36 up to 37)
36 9204 201701 Zyl.-Schraube Cyl.-head screw10524
37 0933 000430 Gew.-Stift Threaded stud10525
38 933 074535K Pumpe kpl. (mit Pos. Pump cpl. (with pos. 3910526 39 bis 42) up to 42)
39 0933 001546 Gehäuse Casing10528
40 9203 100631 Linsenschraube Fillister head screw10529
41 0933 074535 Blattfeder Leaf spring10530
42 0933 001556 Winkel Angle10531
43 9203 003653 Zyl.-Schraube Cyl.-head screw10532
44 9330 200098 Scheibe Washer10533
45 9203 003648 Zyl.-Schraube Cyl.-head screw10534
46 933 000521a Blattfeder Leaf spring10535
47 0933 001478 Fadenführung kpl. Thread guide, cpl.10536
48 0933 074572 Winkel Angle10537
49 9203 003648 Linsenschraube Fillister head screw10538
50 9203 100948 Linsenschraube Fillister head screw10539
51 9330 000098 Scheibe Washer10540
52 0933 000337 Greifer Hook10541
53 0933 000288 Taumelbolzen Rocker bolt10542
54 0223 000646 Gew.-Stift Threaded stud10543
55 0933 000355 Lager kpl. (mit Pos. 56) Bearing cpl. (with pos. 56)10544
56 9041 100035 Filzteil Felt10545 Umbausatz kpl. Transformation set cpl.
Kl. 171-131110 in Cl.171-131110 in
171SA-131110 cl. 171SA-131110
(Rechtsmasch. Auf Saumanlage) (r/h machine for hemming unit)
Pos. 58 bis 98, 102, Pos. 58 up to 98, 102,
115 bis 116 115 up to 116
Umbausatz kpl. Transformation set cpl.
Kl. 171-131110 in Cl.171-131110 in
171SA-131110 cl. 171SA-131110
(Linksmaschine auf Saumanlage) (l/h machine for hemming unit)
Pos. 59 bis 82, 87, Pos. 59 up to 82, 87,

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
006Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
102 bis 109, 116 102 up to 109, 116
57 0933 074666 Nadelschutz kpl. Needle guard cpl.10558 (mit Pos.58 bis 62, 109) (with pos. 58 up to 62, 109)
58 933 074669a Nadelschutz (Rechtsmaschine) Needle guard (r/h)10560
59 9202 001678 Zyl.-Schraube Cyl.-head screw10561
60 9203 313021 Senkschraube Countersunk screw10562
61 0933 074667 Nadelschutzträger Needle guard carrier10563
62 0933 074668 Nadelschutzklemme Needle guard clamp10564
63 0171 001213 Kopfdeckel Face cover10565
64 0271 000227 O-Ring O-ring10566
65 0211 003093 Bolzen Bolt10567
66 0744 000115 Blechschraube Tin plate screw10568
67 0739 000347 Zahnscheibe Tooth lock washer10569
68 0211 003501 Fadenöler kpl. (mit Thread oiler cpl. (with10570 Pos. 66-67, 69 bis 79) pos. 66 up to 67, 69 up to 79)
69 0211 003502 Halteblech Fastening plate10572
70 0558 001517 Ölfilz Oil felt10573
71 0216 000224 Gummiring Rubber ring10574
72 0556 003087 Füllstutzen Oil filler10575
73 9050 050001 Verschlußstopfen Plug10576
74 0556 001412 Ölbehälter Oil container10577
75 0556 003088 Bef.-Stück Fastening piece10578
76 0246 001218 Lasche Shackle10579
77 9231 000378 6kt.-Mutter Hexagonal nut10580
78 9330 000098 Scheibe Washer10581
79 0211 003227 Fadenführung kpl. Thread guide cpl.10582 (mit Pos. 81) (with pos. 81)
80 0933 005658 Gummischeibe Rubber washer10584
81 0702 000020 Gew.-Stift Threaded stud10585
82 933 000373b Trägerblech Backing plate10586
83 0933 022872 Fadengeberscheibe Take-up lever disc10587
84 0147 000203 Gew.-Stift Threaded stud10588
85 0171 000541 Exzenter kpl. (mit Pos. 86) Eccentric cpl. (with pos. 86)10589
86 0223 000648 Gew.-Stift Threaded stud10590
87 0933 074671 Ölbehälter kpl. Oil container cpl.10591 (mit Pos. 88 bis 98) (with pos. 88 up to 98)
88 0556 003082 A Ölbehälter Oil container10593
89 0556 003088 Bef.-Stück Fastening piece10594
90 0933 074675 Lasche Shackle10595
91 9203 003668 Zyl.-Schraube Cyl. head screw10596
92 0556 003087 Einfüllstutzen Oil filler10597
93 9050 050001 Verschlußkappe Plug10598
94 0211 000806 Muffe Bushing10599
95 002 89300125 Ölschlauch Oil hose10600
96 002 58890350 Docht Wick10601
97 0744 001115 Blechschraube Tin plate screw10602
98 0739 000347 Zahnscheibe Tooth lock washer10603
102 0171 001211 Lüfterhebel Lifter lever10604
103 0933 074728 Fadengeberscheibe Take-up lever disc10605
104 0933 004008 Exzenter kpl. Eccentric cpl.10606 (mit Zahnrad) (with toothed wheel)
105 0933 004027 Lager kpl. (mit Pos. 30) Bearing cpl. (with pos. 30)10608
106 0933 074733 Fadenführung kpl. Thread guide cpl.10609
107 0933 074735 Niederhalter kpl. Holding down cpl.10610
108 0933 004005 Greifer Hook10611
109 0933 074669 Nadelschutz (Linksmaschine) Needle guard (l/h)10612
110 0933 074661 Zahnriemenrad kpl. Toothed belt wheel cpl.10613 (mit Pos. 111 bis 114) (with pos.111 up to 114)
111 0933 074662 Zahnriemenrad kpl. Toothed belt wheel cpl.10615 (mit Pos. 112) (with pos. 112)
112 9205 102788 Gew.-Stift Threaded stud10617
113 0933 074663 Zahnriemenrad Toothed belt wheel10618
114 0933 004020 Sprengring Spring ring10619
115 0933 001452 Niederhalter Holding down10620
116 0933 004003 Unterwelle Lower shaft10621
117 1001 001162 Stopfen Plug10622

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
007Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
08/2000
Klasse/ Class: 0171
Schmierung Lubrication
10171 000126 Entlüftungsventil Bleeder valve10625
20271 000054 Lasche Shackle10626
39204 202268 Linsenschraube Fillister head screw10627
40171 000047 Öldrossel Oil throttling10628
50211 000806 Stopfen Plug10629
60219 000353 Linsenschraube Fillister head screw10630
70933 001533 Ölbehälter Oil container10631
80171 000152 Spritzblech Spraying sheet metal10632
99204 202298 Zyl.-Schraube Cyl.head screw10633
10 9204 201658 Linsenschraube Fillister head screw10634
11 0291 000105 Gew.Stift Threaded stud10635
12 0171 000242 Kappe Cap10636
13 0933 001980 Stift Pin10637
14 0211 000003 Ölrohr Oil pipe10638
15 0244 000501 Anschlußstück Connecting piece10639
16 0211 000257 Verschlußkappe Cap10640
17 0211 000007 Verschlußkappe Cap10641
18 0211 050248 Stützschraube Supporting screw10642
19 0939 002461 Ölwanne Oil tray10643
20 0939 002464 Filzteil Felt10644
21 0271 000706 Filter Filter10645
22 0933 001575 Klammer Clamp10646
24 9204 202298 Zyl.-Schraube Cyl.-head screw10647
25 0211 000147 Scharnier Hinge10648
26 0211 000249 Senkschraube Countersunk screw10649
27 0216 000134 Senkschraube Countersunk screw10650
28 0171 000061 Winkel Angle10651
29 0999 240389 Schlauchnippel Hose sleeve10652
30 0171 000065 Filter Filter10653
