Dustcontrol TPR 35 User manual

TPR 35, 11 kW
Bruksanvisning i original
Original instructions
Originalbetriebsanleitung
Oorspronkelijke gebruiksaanwijzing
Notice originale
Original brugsanvisning
Instrucciones originales
Alkuperäiset Ohjeet
VARNING! Läs bruksanvisningen före användning av maskinen.
WARNING!Read the instruction manual before using the machine.
ACHTUNG!Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine
sorgfältig durch.
LET OP!Lees de handleiding voordat u de machine.
ATTENTION! Lisez le manuel d’instructions avant d’utiliser la machine.
ADVARSEL! Læs manualen før brug af maskinen.
¡AVISO!Lea el manual de instrucciones antes de utilizar el aparato.
VAROITUS! Lue käyttöohjeet ennen laitteen käyttöä.
Part No 9063-A

TPR 35, 11 kW - 2 Part No 9063-A
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter
previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar.
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Tillverkare/Manufactured by/Hersteller/Fabrikant/
Fabriqué par/Fabricante/Valmistanut:
Dustcontrol AB
Kumla Gårdsväg 14
SE-145 63 Norsborg
Tel: + 46 8 531 940 00
suppor[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Verkocht door/Vendu
par/Distribuidor/Myynyt:
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wij-
zigingen. Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder
voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvo-
ering en leveringsomvang kunnen plaatselijk afwijken.
Dustcontrol se réserve le droit de modifier les présentes instructions sans préavis et n’est pas tenu
d’apporter des changements aux produits fournis antérieurement. Dustcontrol n’est pas responsable des
erreurs ou omissions contenues dans ce manuel.
Dustcontrol forbeholder sig ret til at ændre specifikationerne uden forudgående varsel og er ikke forpligtet
til ændring af tidligere leverede produkter. Dustcontrol er ikke ansvarlig for trykfejl etc. i denne manual.
Dustcontrol se reserva el derecho a introducir cambios en las especificaciones sin previo aviso y no
tiene ninguna obligación de modificar los productos comercializados previamente. Dustcontrol no se
hace responsable de errores u omisiones en este manual.
Dustcontrol ei vastaa mahdollisista painovirheistä eikä tuotemuutoksista.

TPR 35, 11 kW - 3 Part No 9063-A
2018-06-08
Innehållsförteckning
Säkerhetsföreskrifter _________ 5
Tekniska data_______________ 6
Funktionsbeskrivning_________ 7
Installation ________________7-8
Provkörning ________________ 8
Underhåll________________9-10
Tillbehör__________________ 10
Garanti___________________ 10
Felsökning ________________ 11
Reservdelar _____________73-77
Vakuumventil ____________78-79
EG försäkran ___________ 80-81
Dustcontrol Worldwide_______ 82
Contents
Safety Considerations _______ 12
Technical Data_____________ 13
System Description _________ 14
Installation ______________14-15
Test Running ______________ 15
Service ________________16-17
Accessories_______________ 17
Warranty _________________ 18
Trouble Shooting ___________ 19
Spare Parts _____________73-77
Vacuum Relief Valve ______78-79
EG´s declaration ________ 80-81
Dustcontrol Worldwide_______ 82
Inhaltsverzeichnis
Sicherheitsvorschriften ____20-21
Technische Daten __________ 22
Funktionsbeschreibung ______ 23
Installation ______________23-24
Probelauf _________________ 25
Wartung________________26-27
Zubehör__________________ 27
Garantie__________________ 28
Fehlersuche_______________ 28
Ersatzteile ______________73-77
Onderdrukklep___________78-79
Erklärung EG___________ 80-81
Dustcontrol Worldwide_______ 82
SVENSKAENGLISHDEUTSCH
Inhoud
Veiligheidsvoorschriften___ 29-30
Technische gegevens _______ 31
Systeem beschrijving________ 32
Installatie _______________32-33
Uitvoering van een test ______ 34
Service _______________ 34-36
Accessoires_______________ 36
Garantie__________________ 36
Probleemoplossingen _______ 37
Onderdelen _____________73-77
Vacuum Relief Valve ______78-79
EG-verklaring___________ 80-81
Dustcontrol Worldwide_______ 82
NEDERLANDS
Sommaire
Consignes de sécurité____ 38-39
Caractéristiques tecniques____ 40
Description du système ______ 41
Installation ______________41-42
Test _____________________ 43
Entretien ______________43 - 45
Accessories_______________ 45
Garantie__________________ 45
Tableau de diagnostic des pannes 46
Pièces de rechange_______73-77
Soupape de régulation_____78-79
Declaration du EG _______ 80-81
Dustcontrol Worldwide_______ 82
FRANCAIS

TPR 35, 11 kW - 4 Part No 9063-A
Sikkerhedsregler ___________ 47
Tekniske data______________ 48
Funktionsbeskrivelse ________ 49
Installation _____________ 49-50
Afprøvning ______________50-51
Vedligeholdelse __________51-52
Tilbehør __________________ 53
Garanti___________________ 53
Fejlfinding ________________ 54
Reservedele ____________73-77
Vakuumventil ____________78-79
EG erklæring ___________ 80-81
Dustcontrol Worldwide_______ 82
DANSK
Indholdsfortegnelse
ESPAÑOL
Índice
Consideraciones de seguridad 55-56
Datos técnicos_____________ 57
Discripción funcionamiento ___ 58
Instalación _____________ 59-60
Test de funcionamiento ______ 61
Mantenimiento ___________62-63
Accesorios________________ 64
Garantía__________________ 64
Solución de problemas ______ 65
Piezas de repuesto _______73-77
Válvula de descarga de vacio 78-79
Declaración CE _________ 80-81
Dustcontrol en el mundo _____ 82
Turvamääräykset ___________ 66
Tekniset tiedot _____________ 67
Toimintakuvaus ____________ 68
Asennus_______________ 68-69
Koekäyttö_________________ 69
Huolto _________________70-71
Lisävarusteet ______________ 71
Sisällysluettelo
SUOMI
Takuu____________________ 72
Vianetsintä________________ 72
Varaosat _______________73-77
Alipaineventtiili___________78-79
EG-ilmoitus ____________ 80-81
Dustcontrol Worldwide_______ 82

TPR 35, 11 kW - 5 Part No 9063-A
2018-06-08
Säkerhetsföreskrifter
SVENSKA
Läs hela detta instruktionshäfte innan maskinen/
installationen idriftsätts.
Utrustningen får monteras och skötas endast av
behöriga personer som tagit del av denna skrift.
Dustcontrol ansvarar ej för skador på utrustningen
som uppkommit pga felaktig installation eller felak-
tigt handhavande av utrustningen.
Varning! Vid användandet av elektriska maskiner
ska nedanstående grundläggande säkerhetsföre-
skrifter följas för att minska risken för brand, elstöt
eller personskada.
1. Viktigt!
Inga heta eller glödande partiklar får sugas
med enheten. Maskinen ska ej användas för
explosiva varor, instabila eller pyrofora ämnen.
– VARNING!Användaren ska
vara tillräckligt instruerad om användandet av
dessa maskiner.
– VARNING!Denna maskin är
endast för torr
användning.
– FÖRSIKTIGHET!Denna
maskiner får endast användas inomhus.
– FÖRSIKTIGHET!Denna
maskin ska endast magasineras inomhus.
2. Arbetsmiljön
Håll utrymmet vid centralenheten rent. Lagra
eller hantera inte lättantändliga vätskor eller
gaser i närheten.
3. Överbelastning
Vid larmindikation - återstarta inte maskinen
förrän felet är konstaterat och åtgärdat. An-
vänd maskinen för avsett ändamål och följ
föreskrifterna för det material som sugs.
4. Kroppsskador
Varning för starkt undertryck
Starta aldrig pumpen utan att kanalerna är an-
slutna och justera aldrig vakuumventilen under
drift. Låt aldrig sugpunkten komma i kontakt
med någon kroppsdel. Prova aldrig under-
trycket med handflatan eller andra kroppsde-
lar. Det starka undertrycket kan skada hudens
blodkärl.
Varning för het utblåsluft
Tänk på att utblåsningsluften kan vara 150 oC
varm.
5. Elektricitet
En separat, låsbar arbetsbrytare måste instal-
leras och vara lätt åtkomlig från den plats där
pumpen står. Försök aldrig att på egen hand
ändra elektriska kopplingar. Ett fel kan med-
föra livsfara. Den elektriska installationen får
endast utföras av behörig elektriker. Se också
- Varning.
6. Viktig åtgärd
Bryt och lås arbetsbrytaren före demontering
av skyddsplåtar och kanaler.
7. Kontroll av skador
Kontrollera regelbundet att maskinen inte har
skador eller förslitningar. Uppstår skador ska
dessa åtgärdas av en auktoriserad service-
verkstad som är godkänd av Dustcontrol eller
av Dustcontrol själva.
Om nätsladden är skadad måste den bytas av
Dustcontrol eller auktoriserad serviceverkstad,
som är godkänd av Dustcontrol.
8. Varning
Använd endast tillbehör och utbytesdelar som
finns i Dustcontrols katalog.
OBS! Vid användandet av felaktiga delar eller
piratdelar (framförallt filter och plastsäckar)
kan maskinen läcka hälso-farligt damm med
personskador som följd.
Denna apparat är inte avsedd att användas av
personer (inklusive barn) med nedsatt fysisk,
sensorisk eller mental förmåga eller brist på
erfarenhet och kunskap, såvida de inte över-
vakas eller får instruktioner angående använd-
ning av apparaten av en person som ansvarar
för deras säkerhet. Barn bör övervakas så att
de inte leker med apparaten.
Denna maskin är avsedd för kommersiellt
bruk, till exempel i hotell, skolor, sjukhus, fabri-
ker, butiker, kontor och uthyrare.

TPR 35, 11 kW - 6 Part No 9063-A

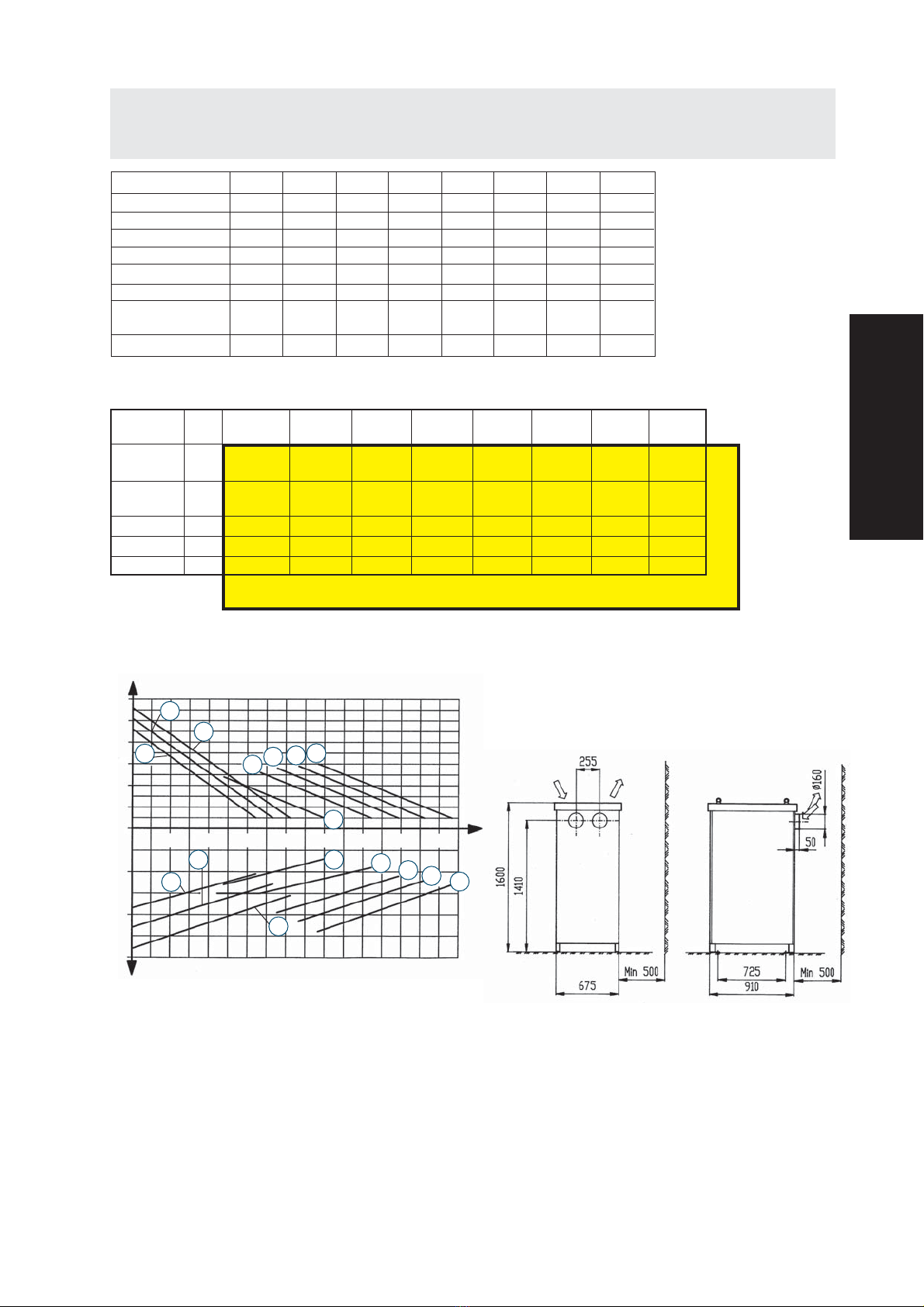

Tekniska data
TRYCKALSTRING OCH EFFEKTFÖRBRUKNING
kPa Pu
60
50
40
30
20
10
0
10
20
30
kW P
200 400 600 800 1000 1200 1400 1600
7
6
4
8
1
7
5
3
2
1
68
425
3
Q
m3/h
1. TPR 35 11 kW
2. TPR 40 15 kW
3. TPR 43 18,5 kW
4. TSR 43 18,5 kW
5. TPR 47 22 kW
6. TSR 47 22 kW
7. TPR 50 30 kW
8. TSR 50 30 kW
Benämning TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50
Standardmotor kW 11 15 18,5 18,5 22 22 30 30
Varvtal rpm 3500 4000 4300 4300 4700 4700 5000 5000
Vikt kg 400 400 430 430 450 450 530 530
Max dP kPa 22 26 28 46 29 50 30 54
Nominellt tryck kPa 20 22 22 35 23 37 25 40
Max Q m3/h 1000 1200 1400 650 1500 700 1600 800
Ljudnivå
kåpa 1m dB(A) 66 66 66 66 66 66 66 66
Inlopp/Utlopp Ømm 160/160 160/160 160/160 108/108 160/160 108/108 160/160 108/108
MÄRKEFFEKT
Hz TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50
11 kW 15 kW 18.5 kW 18.5 kW 22 kW 22 kW 30 kW 30 kW
220-240/
380-420 50 - 106802 107202 107252 107702 107752 109202 109252
380-420/
660 50 106600 106800 107200 107250 107700 107750 109200 109250
500 50 - 106801 107201 107251 107701 107751 109201 109251
575 60 - 106806 107206 107256 107706 107756 109206 109256
220/440 60 - 106804 107204 107254 107704 107754 109204 109254
V
Art. nr.
Kapacitetskurvorna är mätta som den faktiskt till-
gängliga kapaci-teten i ett sugsystem. Det innebär att
utloppsförluster från ett normalt utlopp (ljuddämpare och
backventil/böj) har subtraherats från pumpens/fläktens
tryckalstring. Med diffusor på utlopp kan högre under-
TPR 35, TPR 40, TPR 43, TPR 47, TPR 50
tryck erhållas. Angivna luftflöden gäller luft av normalt
tryck (101,3 kPa) och normal temperatur (20o C). Vakuu-
malstrarna kan användas även för blås och ger då ett
högre tryck än vid sug.

TPR 35, 11 kW - 7 Part No 9063-A
2018-06-08
Funktionsbeskrivning
Sidokanalstyp
Dustcontrol TPR är turbopumpar av sidokanalstyp
med två turbinhjul. Mellan inlopp och utlopp löper
skovlar genom en passage med mycket små spel.
Det är därför viktigt att det inte kommer in några
partiklar i pumpen - haveririsk! Turbopumpen kom-
primerar luft och det är därför helt naturligt att den
blir het under drift.
Kylluft
Dustcontrols TPR turbopumpar är remdrivna i två
parallellkopplade steg. Kylluft släpps in genom en
vakuumventil vars trycknivå kan justeras. Anlägg-
ningens trycknivå kan då hållas konstant även om
luftflödet ändras.
Luft hämtas från pumpens botten. Luftens pas-
sage får inte hindras. Skyddsgaller mot löv, papper
etc levereras med som standard.
Backventil
TPR har backventil på inloppet för att förhindra
baksug.
Remdrift
Pumpen är remdriven. Utväxling och motorstorlek
bestämmer pumpens kapacitet.
Om man behöver ändra kapaciteten är det möjligt
att byta motor, remskivor och kilremmar. Om detta
blir aktuellt - kontakta Dustcontrol för mer informa-
tion. Se adresser och telefonnummer längst bak i
denna instruktion.
Termoprotektor
Turbopumpen är utrustad med en termoprotektor.
Om friliggande lagret blir varmare än 120 OC löser
termoprotektorn ut. Termoprotektorn måste vara
kopplad till elskåpet.
SVENSKA
Installation

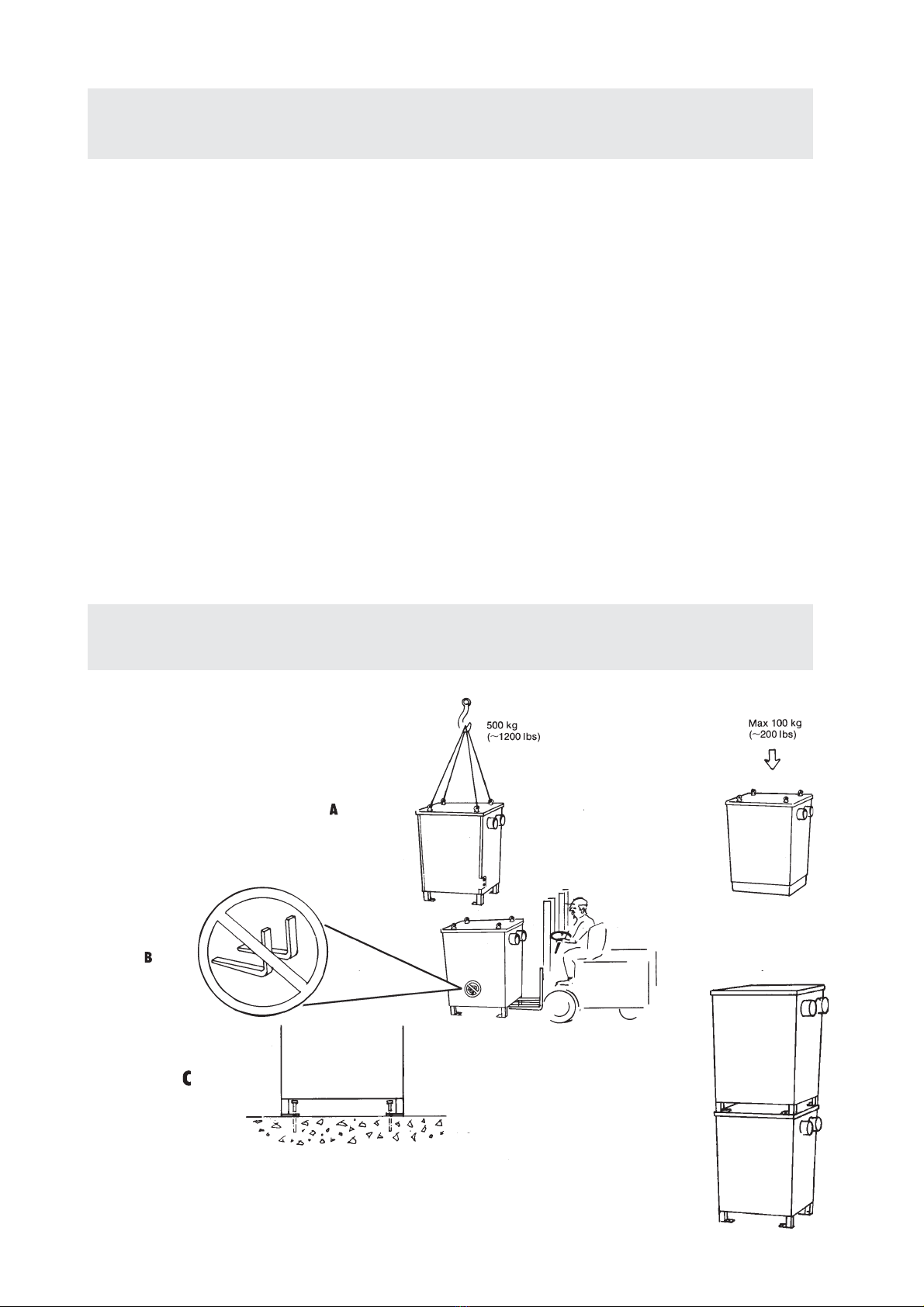

A. Tillåtna belastningar vid montage.
B. Lyft ej från denna sida.
C. Pumpen ska monteras på betongfundament. Den är även förberedd för monte-
ring ovanpå en annan pump.

TPR 35, 11 kW - 8 Part No 9063-A

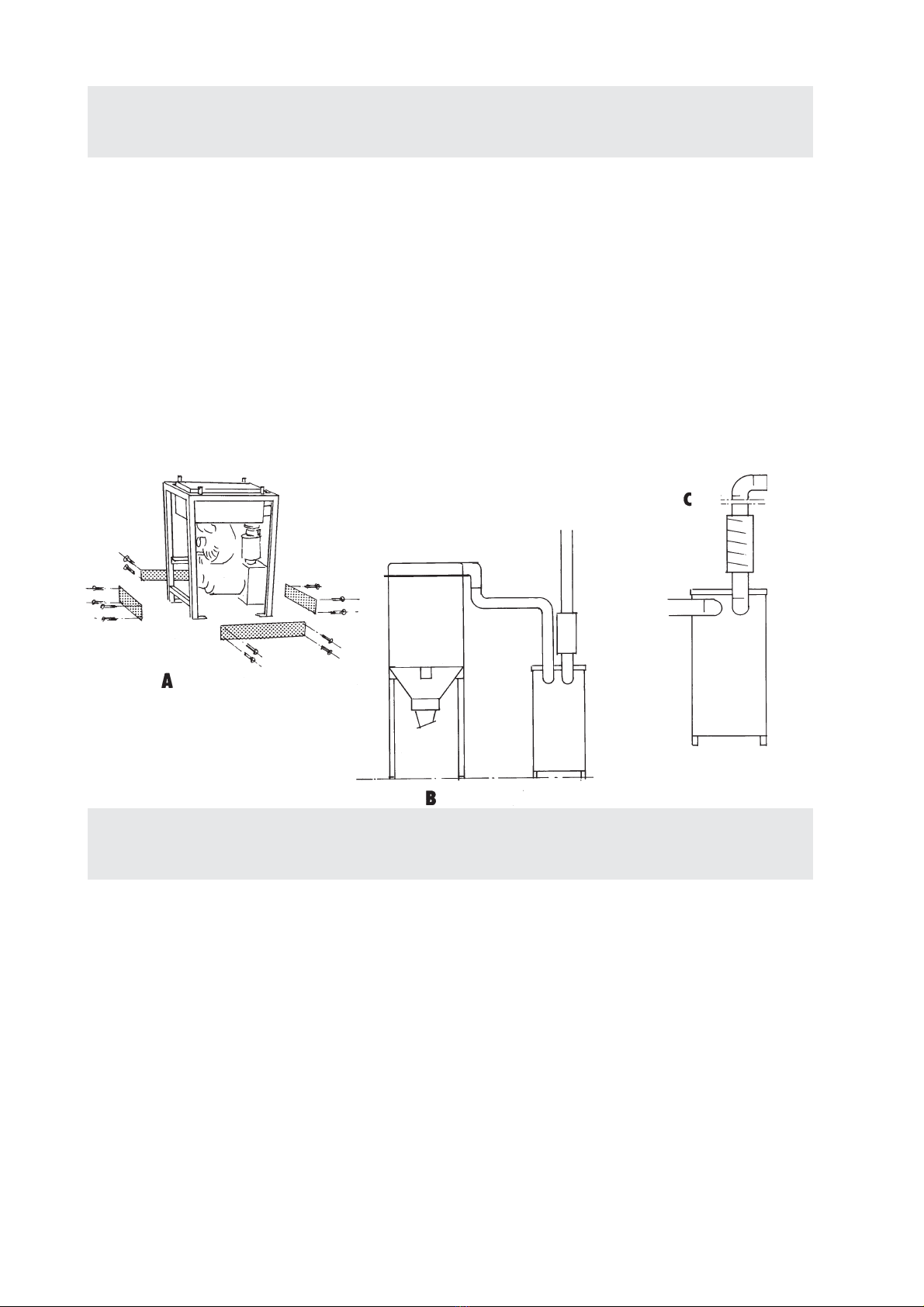

1. Skruva fast pumpen i betongplattan.
2. Ta loss skyddsplåtarna och skruva vid behov
fast skyddsgallren. Se figur A.
3. Anslut inlopp och utlopp. Starta aldrig pumpen
utan att kanalerna är anslutna.
4. Inloppet ska alltid vara anslutet till en stoftav-
skiljare med filter - se figur B. Inga partiklar får
komma in i pumpen.
5. Utloppet kan utrustas med ljuddämpare.
Utloppsljudet sänks då från ca 75 dB(A) till ca
62-64 dB(A).
6. Om utloppet riktas uppåt ska det avslutas med
en böj så att inte regnvatten kommer in i utlop-
pet, se figur C. Tänk på att blåsluften kan vara
100-150 OC varm.
7. Den elektriska installationen ska göras av
behörig elektriker. En separat, låsbar arbets-
brytare ska monteras i närheten av pumpen.
8. Pumpens termoprotektor måste kopplas in för
att garantin ska gälla.
9. Styrskåpet ska utrustas med termiskt motor-
skydd som ställs och testas av elektriker. Kon-
trollera att pumpen har rätt rotationsriktning.
Provkörning
1. Kontrollera remspänningen (se figur B på
nästa sida). Låt remskivorna rotera och lyssna
så att inga skrapande ljud hörs. Kontrollera att
inlopp och utlopp är ordentligt anslutna samt
att vakuumventilen sitter på plats.
2. Montera skyddsplåtarna. Kontrollera så att det
är möjligt att starta pumpen utan att någon
som befinner sig i närheten kan skadas och att
alla uttag i systemet är stängda.
3. Anslut en manometer till sugsidan så nära
pumpen som möjligt. Manometern ska vara
kalibrerad till minst -50 kPa.
4. Slå till arbetsbrytaren. Starta pumpen och
lyssna. En hög ton från turbinhjulen hörs. När
pumpen hämtar luft från vakuumventilen hörs
även ett svagt väsande.
5. Mät trycket på sugsidan. Jämför med det
tryck som anläggningen är dimensionerad
för. Trycket kan justeras genom att vakuum-
ventilens inställning ändras, se - Ändring av
vakuumventilens undertryck.
6. Kontrollera sugsystemets funktion.
7. Öppna det antal uttag som systemet är dimen-
sionerat för och kontrollera att vakuumventilen
nu är helt stängd.
8. Det är helt normalt att pumpens utlopp blir
mycket varmt efter någon timmes körning.
Installation

TPR 35, 11 kW - 9 Part No 9063-A
2018-06-08
Underhåll
Pumpen ska ses över minst två gånger per år och smör-
jas enligt smörjintervallerna längst ned på denna sida.
1. Starta pumpen och lyssna efter missljud. När alla ut-
tag är stängda ska det höras ett svagt väsande från
vakuumventilen.
2. Stäng av pumpen och lås arbetsbrytaren.
3. Ta bort skyddsplåtarna.
4. Dra runt remskivorna och lyssna efter missljud.
5. Kontrollera slitaget på remmarna och byt vid behov.
Antingen byter man alla remmar eller ingen. Se figur
A.
Byte av remmar
- Lyft motorn med mutter (1) och lossa remmarna.
- Byt remmar.
- Spänn remmarna med mutter (2). Justera spän-
ningen. Se figur B.
6. Kontrollera att remskivorna inte är skeva och att ax-
larna är parallella. Remskivorna ska ligga i linje med
varandra. Pumpens vinkel kan justeras med skruv
(3), figur C.
7. Turbopumpens lager ska smörjas med Dustcontrol
lagerfett för turbopumpar, art nr 9928.
Smörjning
- Pressa in fett i främre lagrets smörjnippel (4).
Se figur C.
- Lossa bakre lagrets kylfläns (5). Kontrollera fettets
kondition och fyll på nytt fett till 2/3 av lockets volym.
- Kontrollera O-ringen (Art nr 4789) och sätt tillbaka
kylflänsen.
Smörjintervall
p TPR 35
22 kPa 1500 h
25 kPa 750 h
28 kPa -
30 kPa -
40 kPa -
SVENSKA

TPR 35, 11 kW - 10 Part No 9063-A
8. Demontera, rengör och smörj vakuumventilen.
Se figur D nedan. Kontrollera gummipack-
ningen, fig E. Om den är sprucken eller har
hårdnat bör den bytas (art nr 4710).
Kontrollera stötdämparens (figur F) funktion.
Ändring av vakuumventilens undertryck
Vakuumventilen är inställd på ett nominellt under-
tryck (18 kPa). Om detta behöver ändras gör du så
här:
- Anslut en manometer till sugsidan och mät vid
full strypning.
- Stäng av strömmen och demontera vakuum
ventilen.
- Ta loss dämparlocket (1) och mät avstånd A.
- Justera genom att lossa kontramuttern (3).
Vrid därefter fjädertallriken (4).
En hoptryckning av fjädern (2) med 1,5 mm
ger ca
1 kPa större undertryck.
- Montera vakuumventilen och kontrollera un-
dertrycket.
D1.
4.
2.
3.
EF
9. Se över anslutningar och kablar så att de är
intakta.
10. Sätt tillbaka skyddsplåtarna, slå på strömmen
och provkör pumpen.
Tillbehör
A
Ljuddämpare
Art nr Ansl Dimensioner
3182 ø160 L=1200, ø355
3183 ø160 L=600, ø355
3184 ø160 L=600, ø260
Art nr A
- 75 dB(A)
3184 64 dB(A)
3182 62 dB(A)
Underhåll

TPR 35, 11 kW - 11 Part No 9063-A
2018-06-08
Felsökning
Orsak
Elen avstängd.
Termoprotektorn utlöst.
Motorskyddet i elskåpet utlöst
- motorn
överbelastad.
Elen når inte fram.
Arbetsbrytaren
avslagen.
Felaktig säkring.
Termisk säkring för lågt ställd.
Rör och slangar ej anslutna
eller stopp i dessa.
Det fins ingen uppsamlings-
anordning ansluten till stoft-
avskiljaren.
Pumpen roterar åt fel håll.
Kilremmarna har gått av.
Hål på slangar eller otätt
rörsystem.
Igensatt filter i stoftavskilja-
ren.
Partiklar kan ha kommit in i
pumpen.
Problem
Motorn går inte.
Motorn stannar direkt efter start.
Motorn går men anläggningen
suger inte.
Motorn går men anläggningen
suger dåligt.
Onormalt ljud från pumpen.
Åtgärd
Slå på elen.
Om termoprotektor på pump brutit
ska felet undersökas och åtgärdas
på pumpen. Därefter kan larmet
återställas med RESET.
Om motorskydd löst ut ska felet
undersökas och åtgärdas. Därefter
kan motorskyddet återställas.
Låt en elektriker se över
kopplingar och ledningar.
Undersök varför den stängts av
och om pumpen är redo att star-
tas. Slå sedan på arbetsbrytaren.
Byt till rätt säkring.
Låt elektriker justera.
Anslut eller rensa.
Anslut en uppsamlings-
anordning (säck eller annan behål-
lare).
Låt en elektriker åtgärda.
Byt kilremmarna.
Kontrollera.
Rensa eller byt.
Stäng av och beställ
service.
SVENSKA
Garantitiden är ett år vid enskiftsarbete eller mot-
svarande tid vid flerskift. Garantin avser fabrika-
tionsfel och gäller under förutsättning att maskinen
används på normalt sätt och får det underhåll som
krävs. Dustcontrol tar inte ansvar för maskiner
utustade med annat än originaldelar.
Garanti
Termoprotektorn måste vara inkopplad.
Reparationer ska utföras av Dustcontrol eller av
personal som godkänts av Dustcontrol. I annat fall
förverkas garantin.

TPR 35, 11 kW - 12 Part No 9063-A
Safety Considerations
Read all instructions before the machine/installation
is commissioning.
Theequipmentmust beinstalled andmaintained pro-
perlybyqualifiedpersonnel whohavestudy this user
instruction. Dustcontrol does not take responsibility
for defective installation or maintenance.
Warning! When using electric machines, basic sa-
fety precautions should always be followed to reduce
the risk of fire, electric shock and personal injury,
including the following:
1. Important!
No hotparticles norignition sources are allowed
to be sucked into the unit. The machine should
not be used for explosives, unstable or pyrop-
horic particles or dust.
– WARNING!Operators shall
be adequately instructed on the use of these
machines.
– WARNING!This machine is for
dry use only.
– CAUTION!This machine is for
indoor use only.
– CAUTION!This machine shall
be stored indoors only.
2. Work area environment
Keep the area around the central unit clean.
Do not store or work with flammable liquids or
gases near the machine.
3. Overload
If there is an alarm signal it should be care-
fully checked out to see that the machine is
undamaged. If there are any damaged parts
these should be repaired by a Dustcontrol
authorized service centre. Always follow the
regulations pertinent to the material you are
working with. Do not use the machine for pur-
poses that it is not intended for.
4. Bodily injuries
Warning - High negative pressure
Do not start the pump without having it con-
nected to the duct work. Do not adjust the
vacuum relief valve while the pump is ope-
rating. Never let the suction come in contact
with parts of the body, for example a hand.
The pump generates a high negative pressure,
severe injury may result.
Warning - Very hot exhaust air
Exhaust air can be very hot, up to 150OC.
5. Electricity
A separate lockable disconnect must be instal-
led where it is readily accessible to the pump.
Do not repair the electric components yourself,
get somebody qualified. Faults may cause
injury. The electrical connections may only be
performed by a certified electrician. See also
under, ’Warning’.
6. Important measure
The electrical disconnect should be locked in
the ”off” position before demounting the safety
panels or ducting.
7. Checking for damage
Check the machine regularly for damage. If
there are any damaged parts these should be
repaired by a Dustcontrol authorized service
centre.
If the supply cord is damaged, it must be re-
placed by the manufacturer, its service agent
or similarly qualified persons in order to avoid
a hazard.
8. Warning
Use only accessories and replaceable parts
which are available in Dustcontrol catalogue.
When using non-genuine parts, especially
filters and plastic sacks, dust leaks could occur
which may be hazardous to health.
This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities, or
lack of experience and knowledge, unless they
have been given supervision or instruction
concerning use of the appliance by a person
responsible for their safety. Children should be
supervised to ensure that they do not play with
the appliance.
This machine is intended for commercial use
only, for example in hotels, schools, hospitals,
factories,shops, offices and rental businesses.

TPR 35, 11 kW - 13 Part No 9063-A
2018-06-08
Technical Data
CAPACITY AND POWER CONSUMPTION
kPa Pu
60
50
40
30
20
10
0
10
20
30
kW P
200 400 600 800 1000 1200 1400 1600
7
6
4
8
1
7
5
3
2
1
68
425
3
Q
m3/h
1. TPR 35 11 kW
2. TPR 40 15 kW
3. TPR 43 18,5 kW
4. TSR 43 18,5 kW
5. TPR 47 22 kW
6. TSR 47 22 kW
7. TPR 50 30 kW
8. TSR 50 30 kW
POWER RATING
Hz TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50
11 kW 15 kW 18.5 kW 18.5 kW 22 kW 22 kW 30 kW 30 kW
220-240/
380-420 50 - 106802 107202 107252 107702 107752 109202 109252
380-420/
660 50 106600 106800 107200 107250 107700 107750 109200 109250
500 50 - 106801 107201 107251 107701 107751 109201 109251
575 60 - 106806 107206 107256 107706 107756 109206 109256
220/440 60 - 106804 107204 107254 107704 107754 109204 109254
V
Part No.
The capacity curves for Dustcontrol vacuum producers
have been measured and are stated empirically. Outlet
pressure losses from a normal outlet (silencer, back-
flow valve/bend) have been accounted for in the curve.
Additional equipment such as a diffuser can result in
increased pressure loss and must be taken into consi-
deration.
Stated air-flows are for standard air (101.3 kPa@ 20o
C). The stated curves are for negative application, all
pressures stated are assumed to be below relative
atmospheric pressure at sea level. These devices can
also be used for positive pressure application and will
generate a greater pressure differential.
Description TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50
Motor kW 11 15 18,5 18,5 22 22 30 30
Pump RPM rpm 3500 4000 4300 4300 4700 4700 5000 5000
Weight kg 400 400 430 430 450 450 530 530
Max dP kPa 22 26 28 46 29 50 30 54
Nom. Pressure kPa 20 22 22 35 23 37 25 40
Max Q m3/h 1000 1200 1400 650 1500 700 1600 800
Sound Level of
Unit 1m dB(A) 66 66 66 66 66 66 66 66
Inlet/Outlet Ømm 160/160 160/160 160/160 108/108 160/160 108/108 160/160 108/108
ENGLISH
TPR 35, TPR 40, TPR 43, TPR 47, TPR 50

TPR 35, 11 kW - 14 Part No 9063-A
System Description
Regenerative blowers
Dustcontrol’s turbopumps are regenerative blo-
wers. TPR has two impellers that are connected
for parallel flow. The impellers rotate in the blower
housing through extremely low tolerances. The
pump cannot tolerate contaminated airflow. TPR
compresses air and it is therefore natural that it
becomes hot while running.
Cooling air
Turbopumps with TPR designation are parallel
connected two stage belt driven units. Cooling air
is bled into the pump through a vacuum relief valve
which is adjustable. The vacuum pressure in the
system is thereby maintained at a constant level
even if the airflow changes.
The motor and vacuum relief valve receive cooling
air from the bottom of the unit housing. The free
passage of cooling air must be ensured. As stan-
dard screen skirts are delivered with the pump as
an protecting against leaves, papers etc.
Back flow valve
The pump is delivered standard with a back flow
relief valve. In multiple pump installations air will
not flow back through a non-operating pump.
Belt drive
The pump is belt driven. Drive ratio and motor size
determine the capacity of the pump.
If changes are to be made to performance charac-
teristic of the pump, this can be done by changing
the motor and drive ratio. Contact Dustcontrol
and you will recieve more information. Please see
addresses and phone numbers on the last page of
this document.
Thermal overload protection
For protection on the pump bearings the pump has
thermal protection which will shut down the pump
at 120OC. The thermal protection has to be con-
nected to the control panel.
Installation
A. Allowed pressures during installation.
B. Do not lift from this side.
C. The pump should be installed on a concrete pad. A second pump may be
mounted on the top of the rst pump.

TPR 35, 11 kW - 15 Part No 9063-A
2018-06-08
1. Ancor the pump to the concrete pad.
2. Remove the pump covers and assemble the
protection screen skirt if this is required (A).
3. Connect the ducting to both the inlet and the
outlet. Do not start the pump without having it
connected to the ductwork.
4. The pump inlet should always be connected
to a separator with a filter unit (B). The pump
cannot tolerate contaminated airflow .
5. Extra silencing can be installed if the outlet
sound level is to be lowered from approxima-
tely 75 dB(A) to approximately 62-64 dB(A).
6. If the outlet is vertical, and exposed to the ele-
ments, rain protection should be installed (C).
Exhaust air can be very hot, up to 150 OC.
7. Electrical connections may only be performed
by a certified electrician. A separate locka-
ble disconnect should be installed where it
is readily accessible and within view of the
pump.
8. Thermal overload protection must be installed
to validate the warranty.
9. The control panel must be equipped with an
over-load protection that should be adjusted
and tested by a certified electrician. Check for
correct motor rotation.
Test Running
1. Verify that the power is locked out. Inspect the
belt tension (Figure B next page), rotate the
pump and listen for any sound indicating worn
bearings or misaligned impellers. Check that
the inlet and outlet are properly connected.
Also check that the vacuum relief valve is con-
nected.
2. Mount the covering panels. Check that no per-
sons can be hurt if the pump starts and that all
outlets are closed.
3. Connect a manometer for negative pressure
calibrated to min. -50 kPa to the suction side
as close to the pump as possible.
4. Power up the pump and listen carefully for the
following sounds; A high pitch whine is nor-
mal sound from the impeller blades. As pump
draws cooling air from the vacuum relief valve
a weak hissing should be heard.
5. Measure the pressure. Compare with the di-
mension point. The pressure can be adjusted
by adjustment of the vacuum relief valve. See
- Adjusting the vacuum relief valve.
6. Check the function and tightness of the con-
nected exhaust system.
7. Open the number of outlets the system is di-
mensioned for. The vacuum relief valve should
now be totally closed.
8. It is normal that the pump becomes hot during
operation.
ENGLISH
Installation

TPR 35, 11 kW - 16 Part No 9063-A
Service
The pump should be inspected at least twice a year and
lubricated according to the lubrication intervals at the
bottom of this page.
1. Start the pump and listen for abnormal sounds.
When all outlets are closed a weak hissing sound
should be heard from the vacuum relief valve.
2. Shut off the pump and lock out the electrical service.
3. Remove the protective panels from the pump.
4. Rotate the pump manually and listen for any sounds
indicating a worn bearing or misligned impellers.
5. Check the condition and tension of the drive belts.
The drive belts are matched, therefore new and old
belts should never be used together. Always change
the whole set. (A).
Changing the belts
- Lift the motor mounting plate with nut (1).
- Change belts.
- Tighten the belts with nut (2) and adjust to the ten-
sion illustrated (B).
6. Check that the axles, pump and motor are parallel
and the pulleys are true. The belts should not run on
an angle into the pulleys.The inclination of the pump
can be changed with screw (3), fig C.
7. The bearings of the turbopump should be lubricated
with Dustcontrol bearing grease for turbopumps,
Part No. 9928.
Lubrication
- The front bearing should be lubricated using the
grease nipple (4), fig (C). Press grease in until it
comes out along the axle.
- The back bearing should be lubricated by removing
the finned bearing cover plate (5) and checking the
condition of the grease. Fill the cavity 2/3 full with
new grease.
- Exchange the O-ring, Part No. 4789 and replace the
bearing cover plate.
Lubrication Interval
p TPR 35
22 kPa 1500 h
25 kPa 750 h
28 kPa -
30 kPa -
40 kPa -

TPR 35, 11 kW - 17 Part No 9063-A
2018-06-08
ENGLISH
8. Disassemble the vacuum relief valve (D).
Clean and lubricate shaft and bearings.
Check the rubber gasket (E). Change if
cracked or harden (Part No. 4710).
Check the function of the hydraulic
damper (F).
Adjusting the vacuum relief valve
The valve is pre-adjusted with a negative
pressure (18 kPa). If this is to be adjusted the
following procedure is used:
- Connect a manometer to the suction side and
measure with fully closed inlet.
- Shut down the pump and demount the va-
cuum relief valve.
- Remove the damper cover (1) and measure
distance A.
- Loosen the locking nut (3) and adjust the
spring tension by turning the spring plate (4).
The compression of the spring (2) determines
the opening pressure. Changing the distance
A by 1.5 mm will give a corresponding chan-
ge in pressure of 1 kPa.
- Remount the valve after adjustment and test
F
D1.
4.
2.
3.
E
the pressure.
9. Inspect all cables and connections, repair
if neccessary.
10. Remount the protective panels, power up
the pump and give it a test run.
Accessories
A
Silencer
Part No Conn. Dimensions
3182 ø160 L=1200, ø355
3183 ø160 L=600, ø355
3184 ø160 L=600, ø260
Art nr A
- 75 dB(A)
3184 64 dB(A)
3182 62 dB(A)
Service

TPR 35, 11 kW - 18 Part No 9063-A
The warranty period is for one full year of single
shift operation or equivalent in multishift operation.
The warranty covers manufacturing defects and is
valid under the condition that the machine is used
under normal conditions on the task for which it
was designed and is maintained properly. This
warranty is null and void for machines equipped
with other than original spare parts.
Warranty
Thermal overload protection must be installed.
Warranty repairs must be performed by Dustcon-
trol or their authorized represen-tatives. Unauthori-
zed repairs render this warranty null and void.

TPR 35, 11 kW - 19 Part No 9063-A
2018-06-08
Trouble Shooting
Fault
Electrical supply is not con-
nected.
Thermal overload tripped.
The motor protection tripped.
Electrical power does not
reach the machine.
Electrical disconnect locked
out.
Incorrect fuse.
The thermal overload incor-
rectly set.
Suction tubing not connec-
ted.
Plugged tubing or hoses.
There is no plastic sack or
container attached to the filer
unit.
Pump rotation backwards.
Drive belt broken.
Leakage in the ductwork.
Plugged filters.
Foreign matter in the pump.
Problem
Motor will not run.
The motor stops directly after
starting.
Motor runs but no suction.
Pump runs but poor suction.
Abnormal sound from the pump.
Solution
Connect.
If the thermal overload protection
of the turbo pump is tripped, the
fault must be located and correc-
ted before operating the system.
There-after, the indicator can be
reset.
If the motor overload protection
trips, the fault must be located and
corrected. Thereafter the motor
overload protection can be reset.
A qualified electrician should
check supply.
Find the person responsible for the
lock out and check to see if system
is clear for operation. Reverse the
lock out.
Change to correct fuse rating and
type.
Electrician should be called for
investigate.
Connect the tubing.
Clean.
Connect a plastic sack or a con-
tainer.
Electrician should take care of.
Change.
Locate and repair.
Check the filters and clean or
change if necessary.
Turn off the pump and order
service.
ENGLISH

TPR 35, 11 kW - 20 Part No 9063-A
Sicherheitsvorschriften
Lesen und beachten Sie diese Hinweise, bevor Sie
die Machinen/Installation in Betreib nehmen.
Die Ausrüstung darf nur von berechtigten Fachleu-
ten montiert und gewartet werden, die auch diese
Montage- und Serviceanleitung durchgelesen ha-
ben. Dustcontrol übernimmt keine Verantwortung
von Schäden die durch unfachgemäßer Installation
oder durch fehlerhafte Handhabung entstanden
sind.
Achtung! Beim Gebrauch von elektrischen
Maschinen sind zum Schutz gegen elektrischen
Schlag, Verletzungs- und Brandgefahr folgende
grundsätzliche Sicherheits-
maßnahmen zu beachten.
1. Wichtig!
Esdürfen keineheißen oderglühenden Teilchen
eingesaugt werden. Die Maschine sollte nicht
für explosive, instabile und selbstentzündliche
Partikel.
– WARNUNG!Die Maschine
darf nur von Personen eingesetzt werden,
die sorgfältig in die Handhabung eingewiesen
sind.
– WARNUNG! Nutzen Sie
diese Maschine nur zum Aufsaugen trockener
Stäube.
– ACHTUNG! Diese Maschine
darf nur im Innenbereich eingesetzt werden.
– ACHTUNG!Die Maschine
muss im Innenbereich gelagert werden.
2. Sicherheitszone
Die Umgebung in der Nähe der Saugeinheit
muß sauber gehalten werden. Die Lagerung
oder Handhabung von brennbaren Flüssig-
keiten oder Gasen ist untersagt.
3. Überlastung der Maschine
Bei Alarmindikation darf die Maschine nicht
gestartet werden bevor der Fehler behoben
ist. Verwenden Sie die Maschine nur für Arbei-
ten für die sie bestimmt ist. Befolgen Sie die
Vorschriften zur Handhabung des abgesaug-
ten Materials.
4. Verletzungsgefahr
Achtung - Hoher Unterdruck!
Starten Sie die Pumpe nur mit angeschlos-
sener Rohrleitung. Die Einstellung des Va-
kuumventils bei eingeschalteter Anlage ist
verboten.
Vermeiden Sie Körperkontakt mit Saugdüsen.
Prüfen Sie nie den Unterdruck mit der Hand-
fläche oder anderen Körperteilen. Die Pumpe
generiert hohen Unterdruck. Die kräftige
Saugwirkung kann die Blutgefäße der Haut
verletzen.
Achtung - Hitze in der Ausblasluft!
Die Ausblasluft kann eine Hitze von 150°C
erreichen.
5. Elektrizität
In der Nähe der Pumpe muss ein verschließ-
barer Hauptschalter installiert werden. Ver-
suchen Sie nie selbst Eingriffe an elektrischen
Teilen vorzunehmen. Ein Fehler kann lebens-
gefährlich sein. Die elektrische
Installation darf nur von berechtigten Fachleu-
ten durchgeführt werden. Siehe Achtung.
6. Wichtiger Hinweis
Demontieren Sie nie die die Verschalungsble-
che oder Kanäle ohne vorher den Hauptschal-
ter der Pumpe abzuschalten und diesen zu
verriegeln.
7. Kontrolle von Beschädigungen
Kontrollieren Sie regelmässig die Maschine
auf Schäden oder Verschleiß. Bei Schäden
darf die Maschine nur von Dustcontrol oder
autorisierten Werkstätten repariert werden.
Wenn das Netzkabel beschädigt ist, muss es
vom Hersteller, dessen Kundendienst oder
einer ähnlich qualifizierten Person ersetzt
werden, um Gefährdungen zu vermeiden.
8. Achtung
Nutzen Sie nur Zubehör und Austauschteile
die im Dustcontrol Katalog erhältlich sind.
Beim Einsatz von fehlerhaften Teilen oder
Piratteilen (vor allem Filter und Plastiksäcke)
kann aus der Maschine gesundheitsgefähr-
dender Staub austreten, der Gesundheits-
schäden verursachen kann.
Diese Maschine darf nicht von Kindern be-
trieben werden. Personen mit reduzierten
physischen, sensorischen oder mentalen
Fähigkeiten dürfen die Maschine nur betrei-
ben, wenn Sie eine Einweisung und Beauf-
sichtigung durch eine Person erhalten, die für
