Dustcontrol TPR 35 User manual

TPR 43, 18.5 kW
Bruksanvisning i original
Original instructions
Originalbetriebsanleitung
Oorspronkelijke gebruiksaanwijzing
Original brugsanvisning
Part No 9046

TPR 43, 18.5 kW - 2 Part No 9046
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter previously
delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar.
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Tillverkare/Manufactured by/Hersteller/Fabrikant:
Dustcontrol AB
Box 3088, Kumla Gårdsväg 14
SE-145 03 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Verkocht door:
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wijzigingen.
Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder voorafgaande
aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvoering en leveringsomvang
kunnen plaatselijk afwijken.
Dustcontrol forbeholder sig ret til at ændre specifikationerne uden forudgående varsel og er ikke forpligtet til
ændring af tidligere leverede produkter. Dustcontrol er ikke ansvarlig for trykfejl etc. i denne manual.

TPR 43, 18.5 kW - 3 Part No 9046
2010-08-31
Innehållsförteckning
Säkerhetsföreskrifter____________ 4
Mått och uppställning __________ 4
Tekniska data _________________ 5
Funktionsbeskrivning ___________ 6
Installation __________________7-8
Provkörning __________________ 9
Underhåll _________________ 10-11
Tillbehör ____________________ 12
Garanti______________________ 12
Felsökning___________________ 13
Reservdelar ________________52-53
Vakuumventil ________________ 54
EG-försäkran _________________ 55
Dustcontrol Worldwide ________ 56
Contents
Safety Considerations__________ 14
Technical Data________________ 15
System Description____________ 16
Dimensions and Arrangements __ 16
Installation ________________ 17-18
Test Running _________________ 19
Service____________________20-21
Accessories __________________ 22
Warranty ____________________ 22
Trouble Shooting _____________ 23
Spare Parts ________________52-53
Vacuum relief valve____________ 54
EG declaration________________ 55
Dustcontrol Worldwide ________ 56
Inhaltsverzeichnis
Sicherheitsvorschriften_________ 24
Technische Daten _____________ 25
Funktionsbeschreibung ________ 26
Maße und Aufstellung _________ 26
Installation ________________ 27-28
Probelauf____________________ 29
Wartung __________________30-31
Zubehör ____________________ 32
Garantie_____________________ 32
Fehlersuche__________________ 33
Ersatzteile _________________52-53
Onderdrukklep _______________ 54
EG Konformitätserklärung ______ 55
Dustcontrol Worldwide ________ 56
SVENSKAENGLISHDEUTSCH
Inhoud
Veiligheidsvoorschriften________ 34
Technische gegevens __________ 35
Systeem beschrijving __________ 36
Afmetingen__________________ 36
Installatie__________________ 37-38
Testen ______________________ 39
Service____________________40-41
Accessoires __________________ 42
Garantie_____________________ 42
Probleemoplossingen__________ 43
Onderdelen________________52-53
Vacuum relief valve____________ 54
EG-verklaring ________________ 55
Dustcontrol Worldwide ________ 56
NEDERLANDS
Sikkerhedsregler ______________ 44
Tekniske data ________________ 45
Funktionsbeskrivelse __________ 46
Dimensioner og opstilling ______ 46
Installation ________________47-48
Afprøvning __________________ 48
Vedligeholdelse ____________49-50
Tilbehør_____________________ 50
Garanti______________________ 50
Fejlnding ___________________ 51
Reservedele _______________52-53
Vakuumventil ________________ 54
EG-erklæring_________________ 55
Dustcontrol Worldwide ________ 56
DANSK
Indholdsfortegnelse

TPR 43, 18.5 kW - 4 Part No 9046
Säkerhetsföreskrifter
Läs hela detta instruktionshäfte innan maskinen/instal-
lationen idriftsätts.
Utrustningen får monteras och skötas endast av behö-
riga personer som tagit del av denna skrift. Dustcontrol
ansvarar ej för skador på utrustningen som uppkommit
pga felaktig installation eller felaktigt handhavande av
utrustningen.
Varning! Vid användandet av elektriska maskiner ska
nedanstående grundläggande säkerhetsföreskrifter följas
för att minska risken för brand, elstöt eller personskada.
1. Arbetsmiljön
Håll utrymmet vid centralenheten rent. Lagra eller
hantera inte lättantändliga vätskor eller gaser i närhe-
ten.
2. Överbelastning
Vid larmindikation - återstarta inte maskinen förrän
felet är konstaterat och åtgärdat. Använd maskinen
för avsett ändamål och följ föreskrifterna för det
material som sugs.
3. Kroppsskador
Varning för starkt undertryck
Starta aldrig pumpen utan att kanalerna är anslutna
och justera aldrig vakuumventilen under drift. Låt
aldrig sugpunkten komma i kontakt med någon
kroppsdel. Prova aldrig undertrycket med handflatan
eller andra kroppsdelar. Det starka undertrycket kan
skada hudens blodkärl.
Varning för het utblåsluft
Tänk på att utblåsningsluften kan vara 150 oC varm.
4. Elektricitet
En separat, låsbar arbetsbrytare måste installeras och
vara lätt åtkomlig från den plats där pumpen står.
Försök aldrig att på egen hand ändra elektriska kopp-
lingar. Ett fel kan medföra livsfara. Den elektriska
installationen får endast utföras av behörig elektriker.
Se också punkt 7 - Varning.
5. Viktig åtgärd
Bryt och lås arbetsbrytaren före demontering av
skyddsplåtar och kanaler.
6. Kontroll av skador
Kontrollera regelbundet att maskinen inte har skador
eller förslitningar. Uppstår skador ska dessa åtgärdas
av en auktoriserad serviceverkstad som är godkänd
av Dustcontrol eller av Dustcontrol själva.
7. Varning
Använd endast tillbehör och utbytesdelar som finns
i Dustcontrols katalog. OBS! Vid användandet av
felaktiga delar eller piratdelar (framförallt filter och
plastsäckar) kan maskinen läcka hälsofarligt damm
med personskador som följd.

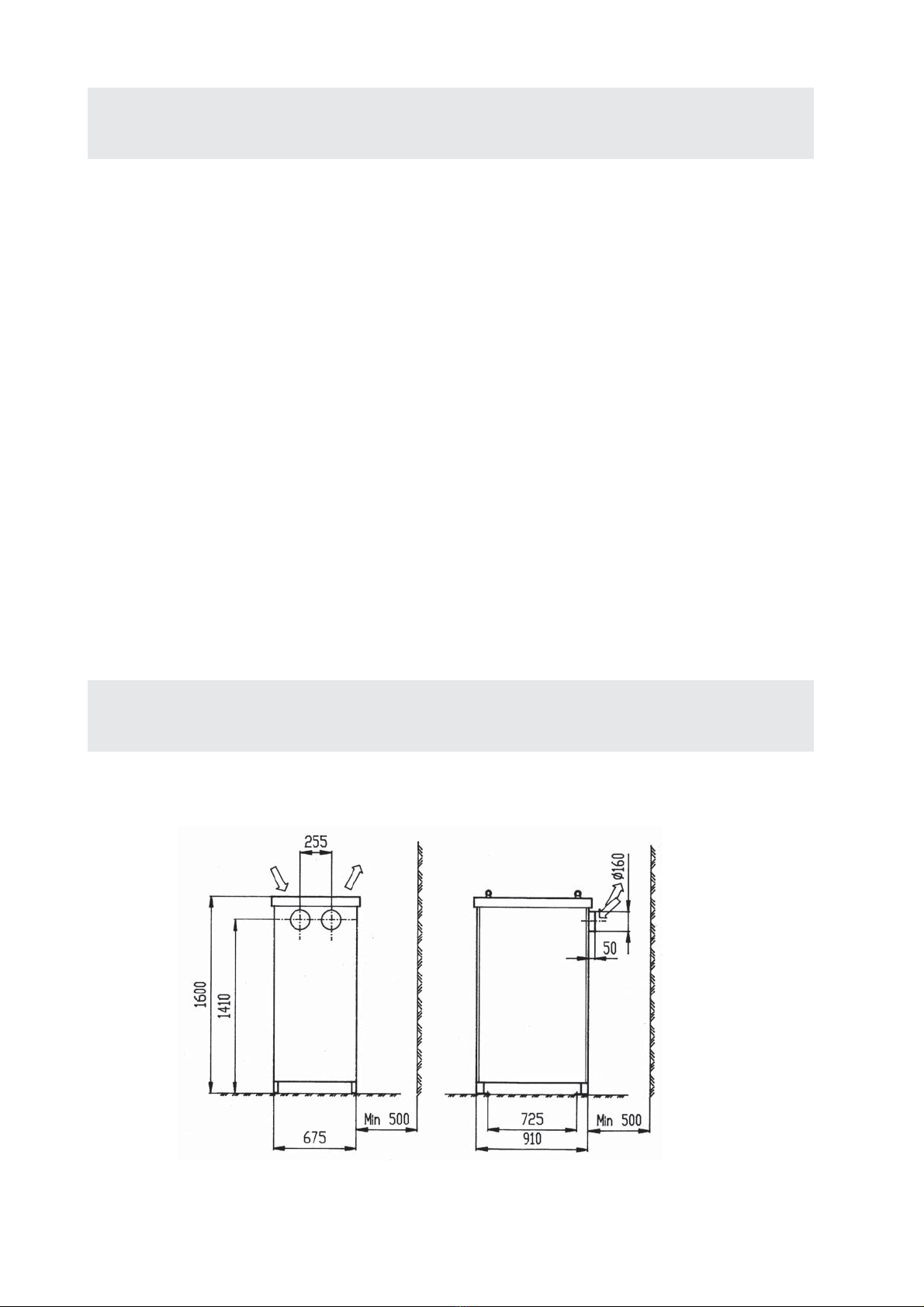

Mått och uppställning
TPR 35, TPR 40, TPR 43, TPR 47, TPR 50

TPR 43, 18.5 kW - 5 Part No 9046
2010-08-31
SVENSKA
Tekniska data
TRYCKALSTRING OCH EFFEKTFÖRBRUKNING
kPa Pu
60
50
40
30
20
10
0
10
20
30
kW P
200 400 600 800 1000 1200 1400 1600
7
6
4
8
1
7
5
3
2
1
6
8
425
3
Q
m3/h
1. TPR 35 11 kW
2. TPR 40 15 kW
3. TPR 43 18,5 kW
4. TSR 43 18,5 kW
5. TPR 47 22 kW
6. TSR 47 22 kW
7. TPR 50 30 kW
8. TSR 50 30 kW
Benämning TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50
Standardmotor kW 11 15 18,5 18,5 22 22 30 30
Varvtal rpm 3500 4000 4300 4300 4700 4700 5000 5000
Vikt kg 400 400 430 430 450 450 530 530
Max dP kPa 22 26 28 46 29 50 30 54
Nominellt tryck kPa 20 22 22 35 23 37 25 40
Max Q m3/h 1000 1200 1400 650 1500 700 1600 800
Ljudnivå
kåpa 1m dB(A) 66 66 66 66 66 66 66 66
Inlopp/Utlopp Ømm 160/160 160/160 160/160 108/108 160/160 108/108 160/160 108/108
MÄRKEFFEKT
Hz TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50
11 kW 15 kW 18.5 kW 18.5 kW 22 kW 22 kW 30 kW 30 kW
220-240/
380-420 50 - 106802 107202 107252 107702 107752 109202 109252
380-420/
660 50 106600 106800 107200 107250 107700 107750 109200 109250
500 50 - 106801 107201 107251 107701 107751 109201 109251
575 60 - 106806 107206 107256 107706 107756 109206 109256
220/440 60 - 106804 107204 107254 107704 107754 109204 109254
V
Art. nr.
Kapacitetskurvorna är mätta som den faktiskt tillgängliga kapaci-teten
i ett sugsystem. Det innebär att utloppsförluster från ett normalt utlopp
(ljuddämpare och backventil/böj) har subtraherats från pumpens/fläktens
tryckalstring. Med diffusor på utlopp kan högre undertryck erhållas.
Angivna luftflöden gäller luft av normalt tryck (101,3 kPa) och normal
temperatur (20oC).
Vakuumalstrarna kan användas även för blås och ger då ett högre tryck
än vid sug.

TPR 43, 18.5 kW - 6 Part No 9046
Funktionsbeskrivning
Sidokanalstyp
Dustcontrol TPR är turbopumpar av sidokanalstyp med
två turbinhjul. Mellan inlopp och utlopp löper skovlar
genom en passage med mycket små spel. Det är därför
viktigt att det inte kommer in några partiklar i pumpen
- haveririsk! Turbopumpen komprimerar luft och det är
därför helt naturligt att den blir het under drift.
Kylluft
Dustcontrols TPR turbopumpar är remdrivna i två paral-
lellkopplade steg. Kylluft släpps in genom en vakuumven-
til vars trycknivå kan justeras. Anläggningens trycknivå
kan då hållas konstant även om luftflödet ändras.
Luft hämtas från pumpens botten. Luftens passage får
inte hindras. Skyddsgaller mot löv, papper etc levereras
med som standard.
Backventil
TPR har backventil på inloppet för att förhindra baksug.
Remdrift
Pumpen är remdriven. Utväxling och motor-storlek
bestämmer pumpens kapacitet.
Om man behöver ändra kapaciteten är det möjligt att
byta motor, remskivor och kilremmar. Om detta blir
aktuellt - kontakta Dustcontrol för mer information. Se
adresser och telefonnummer längst bak i denna instruk-
tion.
Termoprotektor
Turbopumpen är utrustad med en termoprotektor. Om
friliggande lagret blir varmare än 120 OC löser termo-
protektorn ut. Termoprotektorn måste vara kopplad till
elskåpet.

TPR 43, 18.5 kW - 7 Part No 9046
2010-08-31
Installation

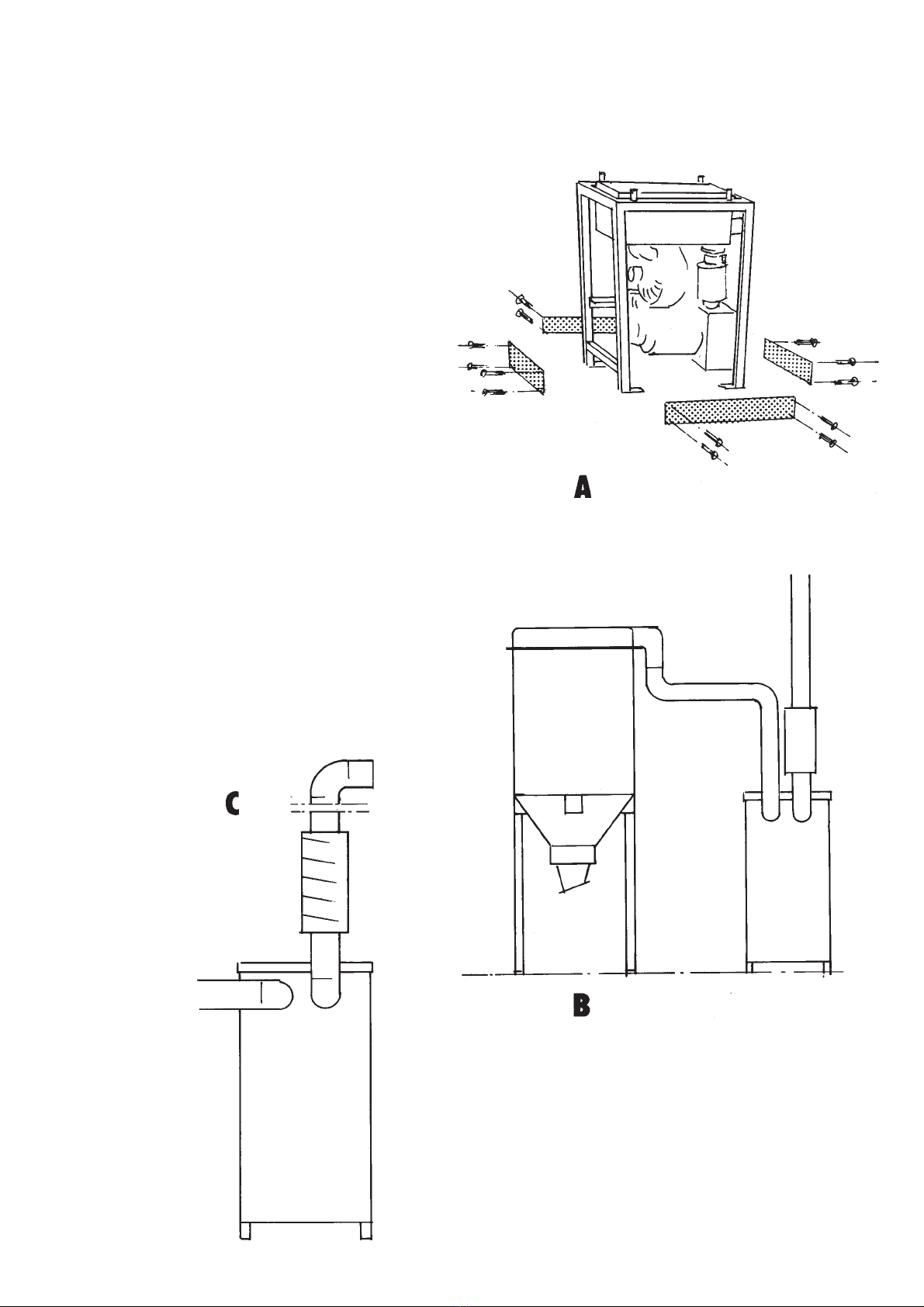

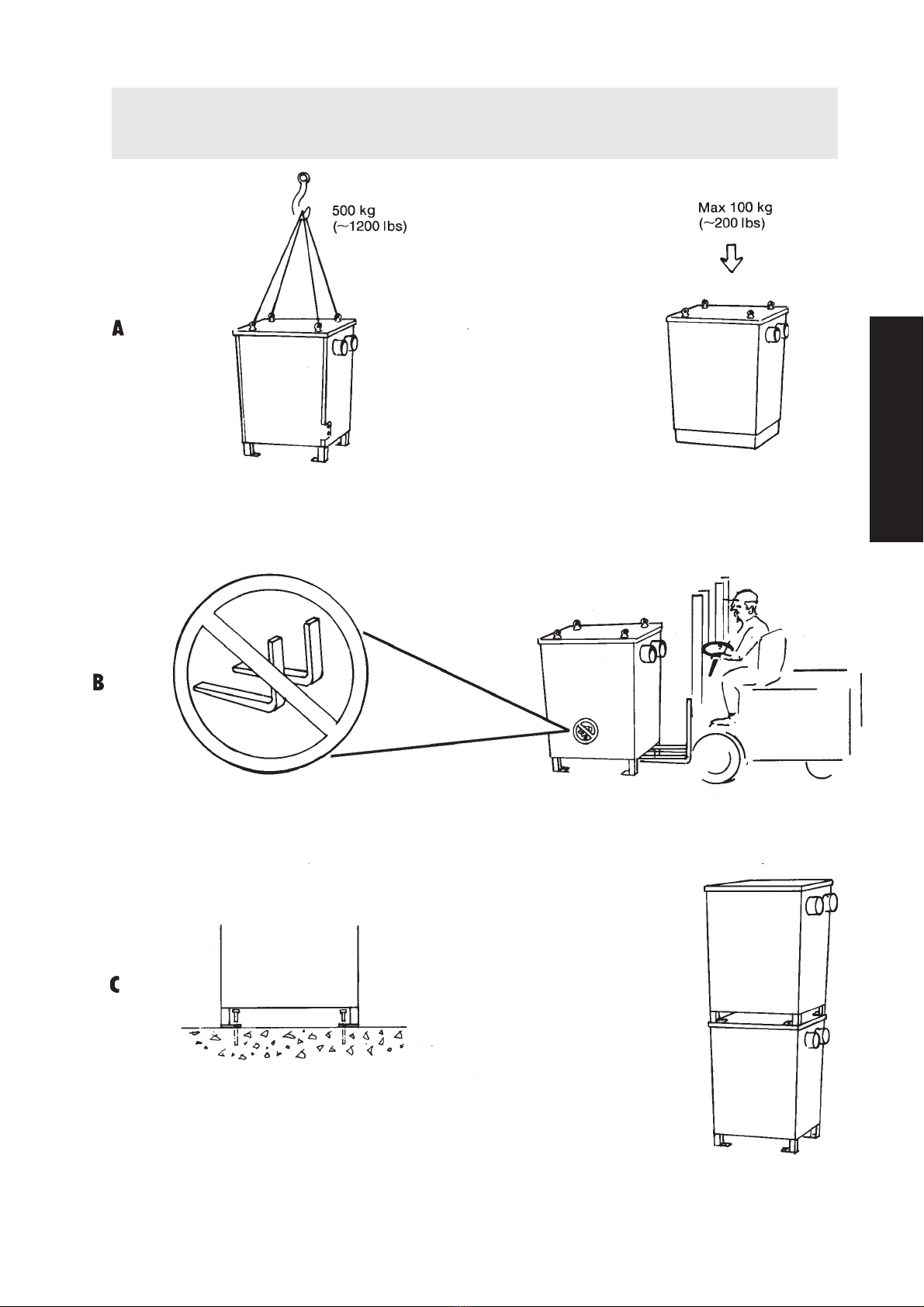

A. Tillåtna belastningar vid montage.
B. Lyft ej från denna sida.
C. Pumpen ska monteras på betongfundament. Den är även förberedd för monte-
ring ovanpå en annan pump.
SVENSKA

TPR 43, 18.5 kW - 8 Part No 9046

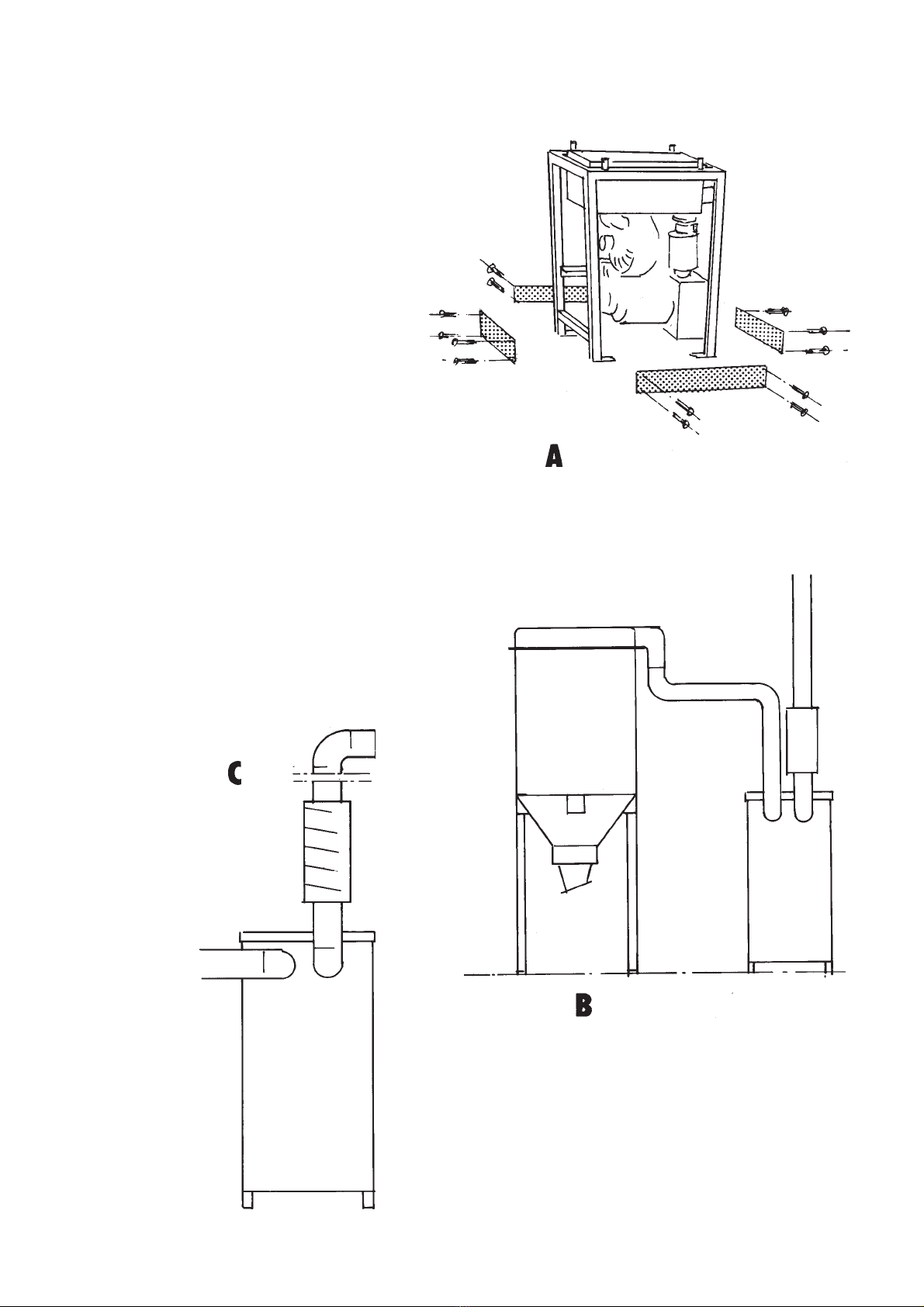

1. Skruva fast pumpen i betongplattan.
2. Ta loss skyddsplåtarna och skruva vid behov fast
skyddsgallren. Se figur A.
3. Anslut inlopp och utlopp. Starta aldrig pumpen utan
att kanalerna är anslutna.
4. Inloppet ska alltid vara anslutet till en stoftavskiljare
med filter - se figur B.
Inga partiklar får komma in i pumpen.

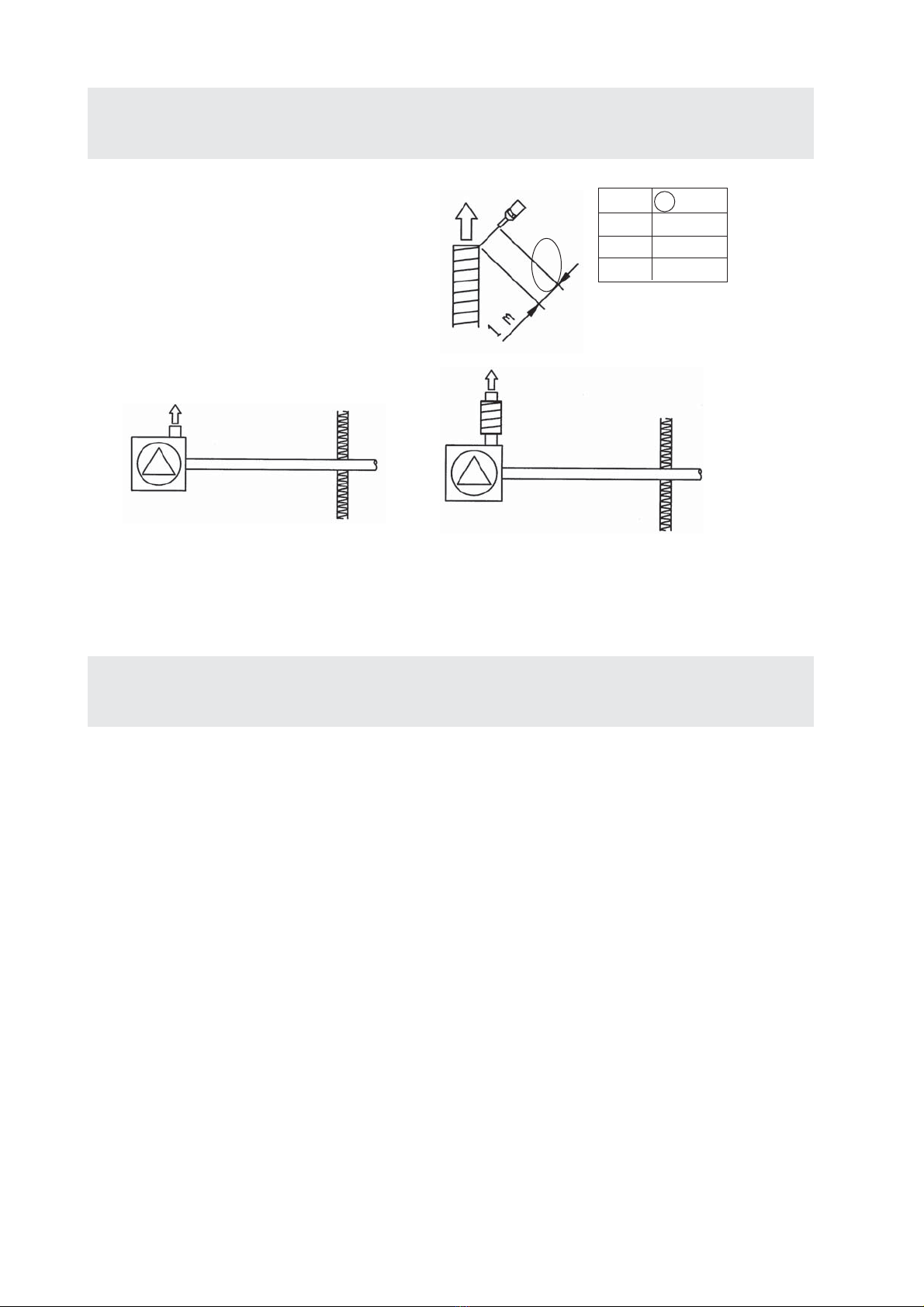

5. Utloppet kan utrustas med ljuddämpare. Utloppsljudet
sänks då från ca 75 dB(A) till ca 62-64 dB(A).
6. Om utloppet riktas uppåt ska det avslutas med en böj
så att inte regnvatten kommer in i utloppet, se figur C.
Tänk på att blåsluften kan vara 100-150 OC varm.
7. Den elektriska installationen ska göras av behörig elek-
triker. En separat, låsbar arbetsbrytare ska monteras i
närheten av pumpen.
8. Pumpens termoprotektor måste kopplas in för att
garantin ska gälla.
9. Styrskåpet ska utrustas med termiskt motorskydd som
ställs och testas av elektriker. Kontrollera att pumpen
har rätt rotationsriktning.

TPR 43, 18.5 kW - 9 Part No 9046
2010-08-31
Provkörning
1. Se till att arbetsbrytaren är frånslagen och låst. Kon-

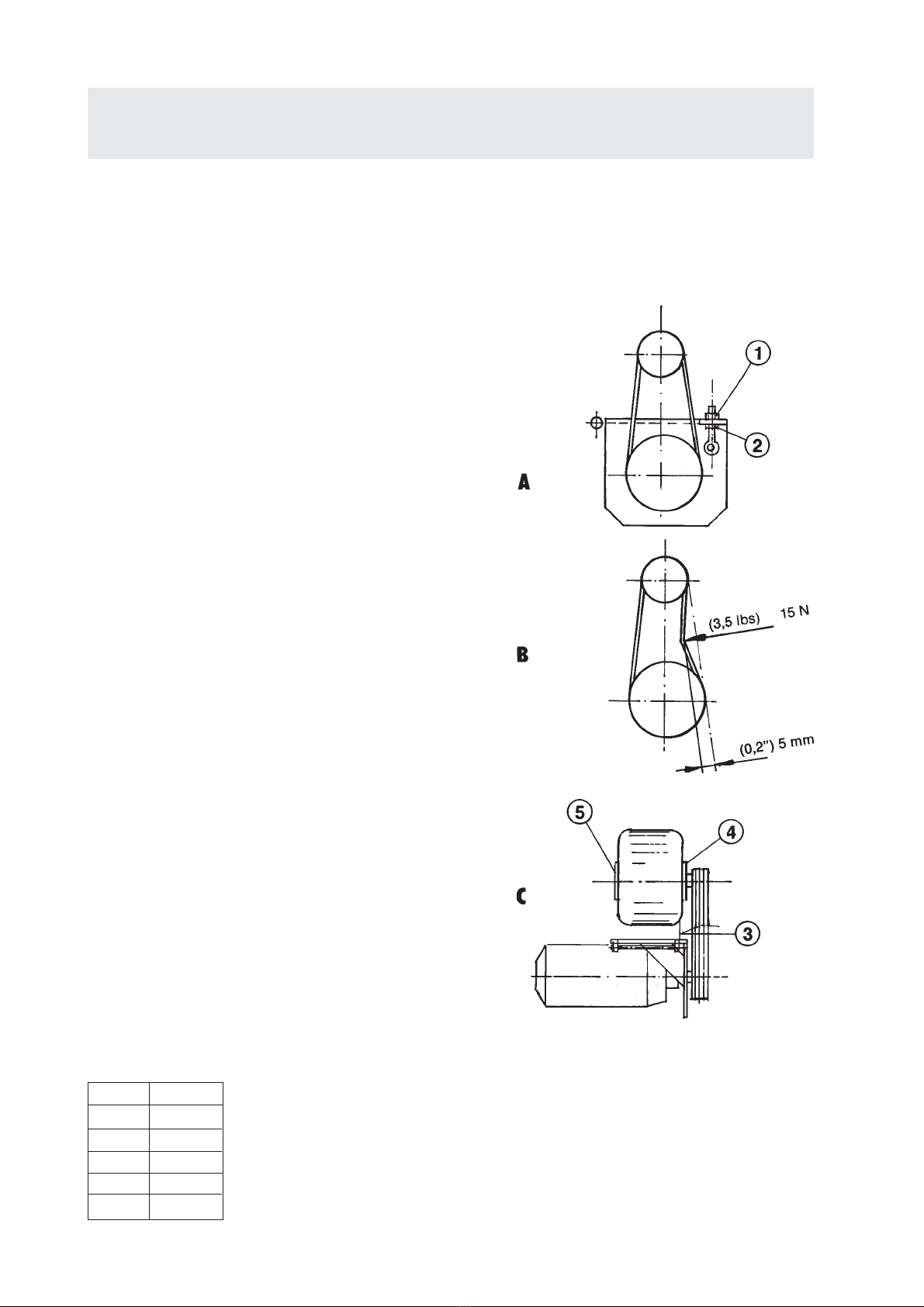

trollera remspänningen (se figur B på nästa sida). Låt
remskivorna rotera och lyssna så att inga skrapande
ljud hörs. Kontrollera att inlopp och utlopp är
ordentligt anslutna samt att vakuumventilen sitter på
plats.
2. Montera skyddsplåtarna. Kontrollera så att det är
möjligt att starta pumpen utan att någon som befin-
ner sig i närheten kan skadas och att alla uttag i
systemet är stängda.
3. Anslut en manometer till sugsidan så nära pumpen
som möjligt. Manometern ska vara kalibrerad till
minst -50 kPa.
4. Slå till arbetsbrytaren. Starta pumpen och lyssna. En
hög ton från turbinhjulen hörs. När pumpen hämtar
luft från vakuumventilen hörs även ett svagt väsande.
5. Mät trycket på sugsidan. Jämför med det tryck som

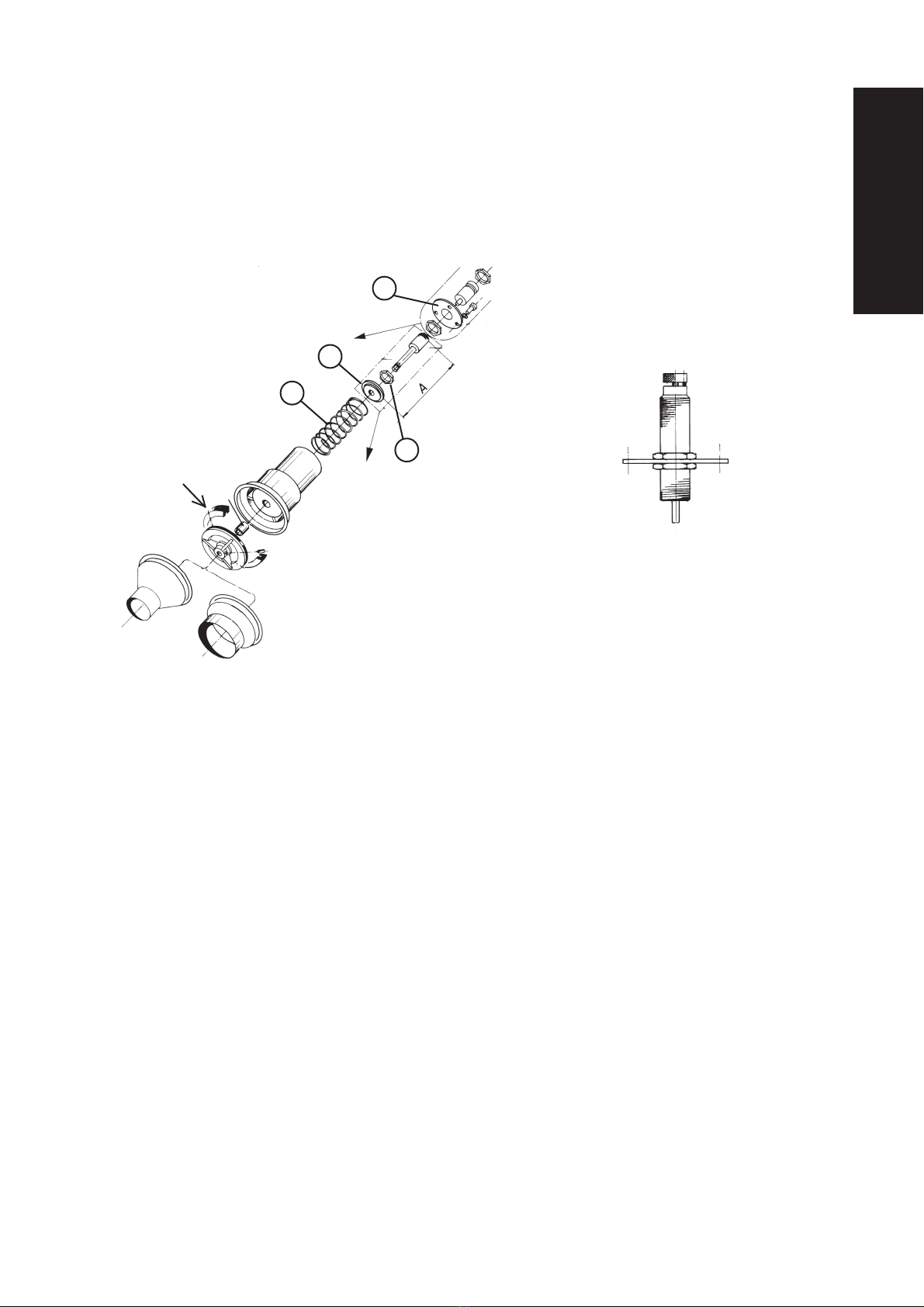

anläggningen är dimensionerad för. Trycket kan jus-
teras genom att vakuumventilens inställning ändras,
se - Ändring av vakuumventilens undertryck.
6. Kontrollera sugsystemets funktion.
7. Öppna det antal uttag som systemet är dimensione-
rat för och kontrollera att vakuumventilen nu är helt
stängd.
8. Det är helt normalt att pumpens utlopp blir mycket
varmt efter någon timmes körning.
SVENSKA

TPR 43, 18.5 kW - 10 Part No 9046
Underhåll
Pumpen ska ses över minst två gånger per år och smörjas enligt
smörjintervallerna längst ned på denna sida.
1. Starta pumpen och lyssna efter missljud. När alla uttag är
stängda ska det höras ett svagt väsande från vakuumventi-
len.
2. Stäng av pumpen och lås arbetsbrytaren.
3. Ta bort skyddsplåtarna.
4. Dra runt remskivorna och lyssna efter missljud.
5. Kontrollera slitaget på remmarna och byt vid behov. Antin-
gen byter man alla remmar eller ingen. Se figur A.
Byte av remmar
- Lyft motorn med mutter (1) och lossa remmarna.
- Byt remmar.
- Spänn remmarna med mutter (2). Justera spänningen. Se
figur B.
6. Kontrollera att remskivorna inte är skeva och att axlarna
är parallella. Remskivorna ska ligga i linje med varandra.
Pumpens vinkel kan justeras med skruv (3), figur C.
7. Turbopumpens lager ska smörjas med Dustcontrol lagerfett
för turbopumpar, art nr 9928.
Smörjning
- Pressa in fett i främre lagrets smörjnippel (4). Se figur C.
- Lossa bakre lagrets kylfläns (5). Kontrollera fettets kondi-
tion och fyll på nytt fett till 2/3 av lockets volym.
- Kontrollera O-ringen (Art nr 4789) och sätt tillbaka kyl-
flänsen.
Smörjintervall
Δ p TPR 43
22 kPa 1500 h
25 kPa 1500 h
28 kPa 1000 h
30 kPa -
40 kPa -
