Dustcontrol DC 2800c Installation instructions

DC 2800c, 1 Art nr 9453
instruktion
user instruction
Betriebsanleitung
gebruikers handleiding
manuel d’instruction
model: DC 2800c
serial no:
manual

DC 2800c, 2 Art nr 9453
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter
previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune
obligation de changer les produits déjà livrés. Dustcontrol n'est pas responsable des erreurs et omissions
faites dans ce livret.
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse
wijzigingen.
Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder
voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen.
Uitvoeringenleveringsomvangkunnenplaatselijkafwijken.
Tillverkare/Manufacturedby/Hersteller/Fabriquépar/
Gefabriceerddoor/Fabricadopor:
DustcontrolAB
KumlaGårdsväg14
SE-145 63 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
[email protected]
www.dustcontrol.com
Såldav/Soldby/Verkauftvon/Vendupar/Vendidopor:
Dustcontrol se reserva el derecho de cambiar las especificaciones sin notificarlo, no teniendo obligaciones
de modificar los productos previamente suministrados. Dustcontrol no es responsable por errores u
omisiones en este catálogo.

DC 2800c, 3 Art nr 9453
Innehållsförteckning
Säkerhetsföreskrifter _________ 5
Tekniska data ______________ 5
Funktionsbeskrivning ________ 6
Drift ______________________ 6
Service ___________________ 7
Tillbehör __________________ 8
Garanti ___________________ 8
Felsökning ________________ 8
Reservdelar____________ 29-31
CE-intyg ______________ 32-33
Dustcontrol Worldwide ______ 34
SVENSKAENGLISHDEUTSCH
,
FRANCAIS
Contents
Safety Considerations ________ 9
Technical Data _____________ 9
Description _______________ 10
Operation ________________ 10
Service __________________ 11
Accessories_______________ 12
Warranty _________________ 12
Trouble Shooting ___________ 12
Spare Parts ____________ 29-31
CE-certificate __________ 32-33
Dustcontrol Worldwide ______ 34
Inhaltsverzeichnis
Sicherheitsvorschriften ______ 13
Technische Daten __________ 13
Funktionsbeschreibung______ 14
Betrieb___________________ 14
Wartung__________________ 15
Zubehör__________________ 16
Garantie _________________ 16
Fehlersuche ______________ 16
Ersatzteile _____________ 29-31
CE-Zertifikat ___________ 32-33
Dustcontrol Worldwide ______ 34
Sommaire
Conditions de sécurité ______ 17
Caractéristiques techniques __ 17
Description _______________ 18
Fonctionnement ___________ 18
Entretien _________________ 19
Accessoires_______________ 20
Garantie _________________ 20
Problèmes et interventions ___ 20
Pieces detachees _______ 29-31
CE-certificat ___________ 32-33
Dustcontrol Worldwide ______ 34
Inhoud
NEDERLANDS
Veiligheidsvoorschriften _____ 21
Technische gegevens _______ 21
Beschrijving ______________ 22
Bediening ________________ 22
Service __________________ 23
Accessoires_______________ 24
Garantie _________________ 24
Probleemoplossingen _______ 24
Onderdelen ____________ 29-31
CE-verklaring __________ 32-33
Dustcontrol Wereldwijd ______ 34

DC 2800c, 4 Art nr 9453
Contenido
Normas de seguridad _______ 25
Datos técnicos_____________ 25
Descripción _______________ 26
Funcionamiento ___________ 26
Mantenimiento_____________ 27
Accesorios _______________ 28
Garantía _________________ 28
Detección de averías _______ 28
Recambios ____________ 29-31
Certificado CE__________ 32-33
Dustcontrol en el Mundo _____ 34
ESPAÑOL

DC 2800c, 5 Art nr 9453
TEKNISKA DATA
HxBxL 990x420x400 mm
Vikt 14 kg
Inlopp φ50 mm
Uppsamlingssäck 11 l 500x550 mm
Slanglängd max 5 m
Flöde max 190 m3/h
Undertryck max 21 kPa
Effektuttag 1200 W
Finfilter polyester, area 1,5 m2
Avskiljningsgrad
(DIN 24184/3) 99,9 %
Filteryta mikrofilter 0,85 m2
Avskiljningsgrad
mikrofilter (DOP) > 99,97 %
Ljudnivå < 70 dB(A)
Säkerhetsföreskrifter
Läs följande säkerhetsinstruktion innan du startar
maskinen. Spara instruktionen.
Varning! Vid användandet av elektriska maskiner
ska grundläggande säkerhetsföreskrifter följas för
att minska risken för brand, elstöt eller person-
skada.
1. Arbetsmiljön
Utsätt inte maskinen för väta. Använd den ej i
fuktiga och våta utrymmen eller i närheten av
lättantändliga vätskor eller gaser.
2. Överbelastning
Låt inte maskinen gå helstrypt.Använd maski-
nen för avsett ändamål. Följ föreskrifterna för
det material som sugs, t ex asbest.
3. Kroppsskador
Låt aldrig sugpunkten komma i kontakt med
någon kroppsdel. Det starka undertrycket kan
skada hudens blodkärl. Försök aldrig att på
egen hand ändra elektriska kopplingar. Ett fel
kan medföra livsfara. Se också nedan under
varning.
4. Sladden
Dra aldrig maskinen med hjälp av sladden.
Utsätt inte sladden för värme eller skarpa
föremål. Kontrollera elkabeln regelbundet.
Maskinen får inte användas om kabeln eller
kontakten är skadad.
5. Viktig åtgärd
Vid rengöring och skötsel ska maskinen göras
strömlös genom avstängning och utdragning av
kontakten.
6. Omsorg
Håll maskinen ren och se till att sugslangen är
hel och att alla packningar är täta. Följ instruk-
tionerna. Håll bärhandtagen torra och fria från
olja och fett.
7. Kontroll
Kontrollera alltid att maskinen är oskadad
innan användandet av maskinen. Finns det
skador måste maskinen repareras av en
auktoriserad serviceverkstad som är godkänd
av Dustcontrol.
8. Varning
Använd endast tillbehör och utbytesdelar som
finns i Dustcontrol´s katalog.
OBS! Vid användandet av felaktiga eller pirat-
delar (framförallt filter och plastsäckar) kan
maskinen läcka hälsofarligt damm med person-
skada som följd.

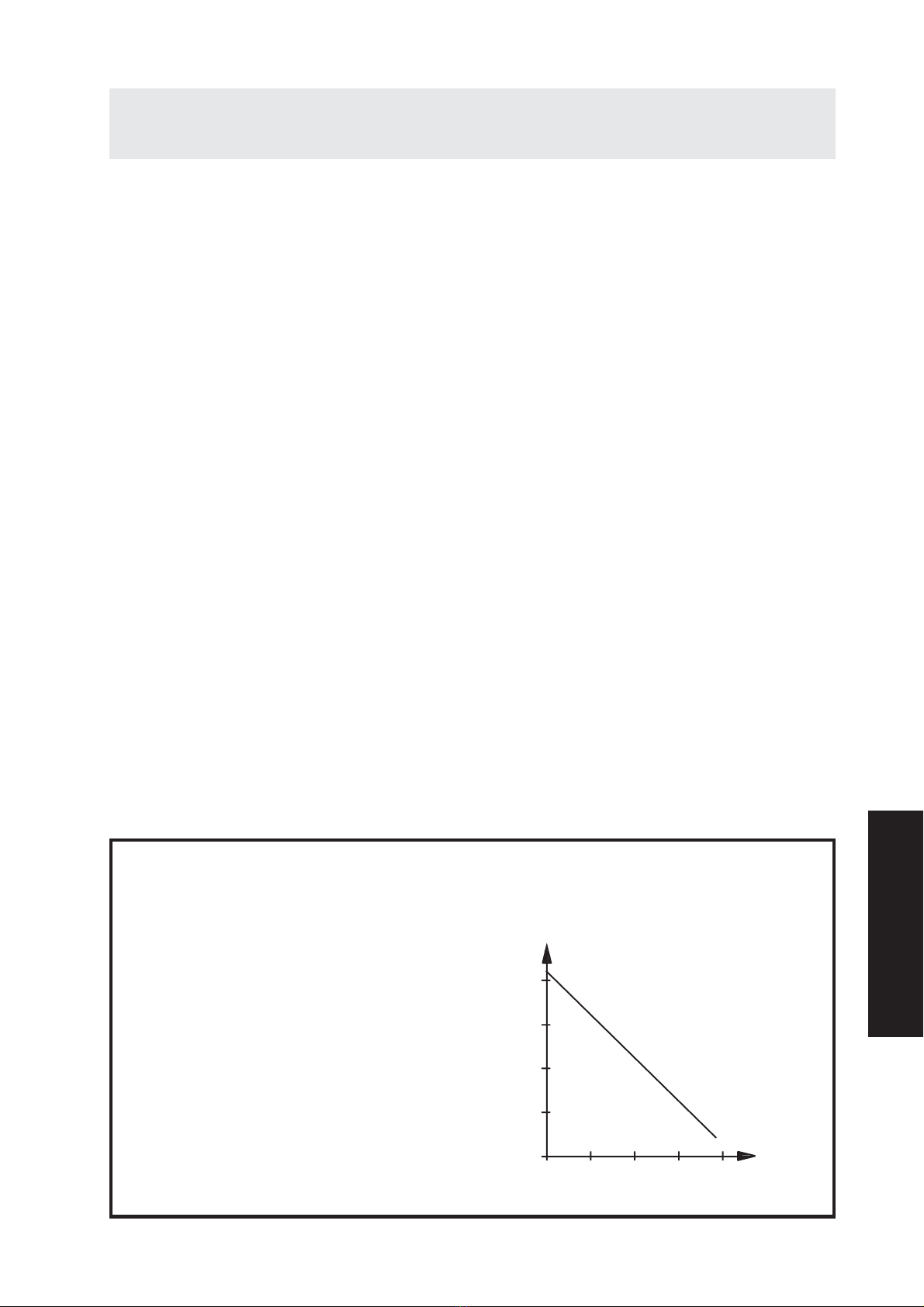

0 50 100 150 200 m3/h
kPa
Tryckalstring
och luftflöde
20
15
10
5
SVENSKASVENSKA

DC 2800c, 6 Art nr 9453
Maskinen är avsedd för uppsugning och avskiljning
av torrt ej lättantändligt damm. Maskinen uppfyller
kravenför avskiljningav hälsofarligtdamm enligtAFS
Asbest, AFS Kvarts (mobila dammsugare).
DC 2800c är en liten men fullvärdig maskin från
Dustcontrol. Den är stabil, oöm och driftsäker. Den
passar till punktutsugning i många sammanhang.
Funktionsbeskrivning
Drift
Anslut maskinen till ett eluttag med
spänningenligt specifikationernapå ma-
skinens märkplåt. Vid skarvning av
elkabeln ska skarvsladden vara vatten-
skyddad.
Filtren ska rensas 1-2 gånger om da-
genvid kontinuerliganvändning.Aggre-
gatet ska vara igång vid filterrensning.
Lossa slangen från sugröret och tryck
in plasthylsan mot den svarta stopp-
klacken på utblåsningskanalen, så att
maximaltundertryckskapas i cyklonen.
Öppnaluckanpåsidan3-6gånger. Luf-
ten rusar in i maskinen och rensar filtret
med pulsverkan.
Plastsäcken får endast bytas efter det
att filtren har rensats. Den ska bytas
när dammnivån ligger ca 5 cm under
gummiklaffen.
Tillexempelvidborrning, svetsning, slipning,person-
lig sanering och städning.
Designen är ergonomisk och funktionell. Den låga
ljudnivångörattDC2800ckananvändasiljudkänsliga
miljöer.
Plastsäcken måste förslutas efter att den tagits av maskinen. Lämpligen görs detta med säckens eget knyt-
band. Glöm ej att knyta fast det nya knytbandet på den nya säcken innan säcken sätts fast på maskinen. Följ
bildinstruktionenenligtnedan.
Använd endast originalsäckar:
Plastsäck, standard Art Nr 4713
Plastsäck, asbest Art Nr 4890

DC 2800c, 7 Art nr 9453
Service
Vid rengöringochskötsel avmaskinenska manstänga
av maskinen och dra ur kontakten.
Finfiltret bör bytas minst en gång per år. Endast
originalfilter får användas. Om maskinen har mikro-
filter ska det bytas efter ca 300 timmar. Använd
skyddsmask vid bytet och gör det i ett slutet rum.
Utbytta filter ska läggas i en plastsäck som försluts.
Filterbyte:
Lossa och lyft av motordelen. Lyft filtret rakt uppåt.
Trä vid behov en plastsäck över cyklonen för att und-
vika att dammet i filtret sprids.
Vid filterbyte kontrollera packningen. En otät pack-
ningkanförorsakautsläppavhälsofarligtdamm.An-
vänd aldrig gamla packningar eller piratfilter. Maski-
nen får således inte användas för hälsofarligt damm
med ett insatt piratfilter, även om detta är testat och
godkänt av någon testinstitution.
Kontrollera regelbundet att elkabeln inte är skadad.
DC 2800c ska funktionsprovas och ses över minst
en gång per år eftersom det är en maskin för
hälsofarligt material. Slitna delar måste bytas ut.
Äventyra aldrig funktion och livslängd. Använd en-
dastoriginaldelar.
Maskinens fläkt är underhållsfri.
SVENSKASVENSKA

DC 2800c, 8 Art nr 9453
Problem Orsak Åtgärd
Motorn går inte. El ej ansluten. Anslut el.
Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.
efter start.
Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.
suger inte. Stopp i slangen. Vänd slangen eller rensa.
Cyklonen saknar plastsäck. Sätt dit plastsäck.
Motorn går men maskinen Hål på sugslangen. Byt slang.
suger dåligt. Igensatt filter. Rensa eller byt.
Sugslangen för lång Byt slang.
eller smal.
Slangen delvis igensatt. Vänd slangen eller rensa.
Maskinens topp dåligt Justera monteringen.
monterad.
Stoft har fastnat i cyklonen. Ta bort toppen och rensa
cyklonen.
Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.
gått sönder.
Onormalt ljud från maskinen. Beställ service.
FELSÖKNING
Garantitiden är två år och avser fabrikationsfel.
Garantin gäller under förutsättning att maskinen an-
vänds på normalt sätt och får den service som krävs.
Normalt slitage ersätts inte.
Garanti
Reparationer ska utföras av DustcontrolAB eller av
personer som godkänts av Dustcontrol AB. I annat
fall förverkas garantin.
Övriga tillbehör, se Dustcontrols katalog.
Tillbehör
Benämning Art nr
Plastsäck, standard 4713
Plastsäck, asbest 4890
Finfilter, cellulosa med
integrerat filterskydd 42029
Finfilter, polyester med
integrerat filterskydd 42028
Mikrofilter 42027

DC 2800c, 9 Art nr 9453
Safety Considerations
Read all instructions before attempting to operate
this machine and save these instructions.
Warning! When using electric machines, basic
safety precuations should always befollowedto
reduce the risk of fire, electric shock and personal
injury,includingthefollowing:
1. Work area environment
Don´t expose the machine for rain. Don´t use it
in damp or wet locations or in presence of
flammable liquids or gases.
2. Overload
Never let the machine operate fully throttled.
Always follow the regulations pertinent to the
material you are working with ie asbestos.
Don´t use the machine for purposes that it isn´t
intended for.
3. Body injuries
Never let the suction come in contact with
parts of the body. The strong suction effect
can
hurt the blood-vessels in the skin. Don´t repair
the electric components yourself, get some-
body qualified. Faults may cause injury. See
also below under warnings.
4. Don´t abuse cord
Never pull the machine by cord. Keep cord
from heat and sharp edges. Check the electric
cable regularly if damage.
5. Important measure
With cleaning and maintenance on the
machine, the power cable should be dis-
connected from the supply.
6. Maintain the machine with care
Keep machine clean and check that the hose is
entired and that all gaskets are tight. Follow
instructions. Keep handles dry and free from
oil and grease.
7. Checking of damage
Before futher use of the machine it should be
carefully checked that the machine is unda-
maged. If there are any damaged parts these
should be repaired by of a Dustcontrol authori-
zed service center.
8. Warning
Use only accessories and replacable parts
which are available in Dustcontrol catalogue.
TECHNICAL DATA
HxWxL 990x420x400 mm
Weight 14 kg
Inlet φ50 mm
Hose length 5 m
Collecting sack, 11 l 500x550 mm
Flow, max 190 m3/h
Neg. pressure, max 21 kPa
Power consumption 1200 W, 220V/110V
Fine filter polyester, area 1.5 m2
Degree of separation
(DIN 24184/3) 99,9 %
Filter area, microfilter 0.85 m2
Degree of separation,
microfilter (DOP) > 99,97 %
Sound level < 70 dB(A)
0 50 100 150 200 m3/h
kPa
Vacuum
producer
capacity
20
15
10
5
ENGLISH

DC 2800c, 10 Art nr 9453
Description
The machine should be used for suction and separa-
tionofdried not inflammable dust. The machinefulfil
the demands for separation of unhealthy dust.
The DC 2800c is, despite it’s compact size, a full
capacity Dustcontrol machine. It is stable, tough and
reliable and particularly suited to spot extraction in
manydifferent applications ie:welding,grinding, san-
ding and cleanup with the 38 mm program.
Dust separation is in any case as efficient as with the
larger Dustcontrol machines.
The design is ergonomic and appealing.With a very
low sound level of 70 dB(A) at 1m distance, the
DC 2800c is suitable for use in areas which are sen-
sitiveto noise.Thedirect drivetwostage highpressure
fan is integrated into the units top. The 1200W capa-
city fan is double insulated for higher safety.
Operation
Connect the unit to a suitable power
source, note requirements on the ID
plate. If an extension cord is to be used,
only waterproof cords are acceptable.
The filter is genereally cleaned once or
twice daily during normal continuous
operation. The unit must be in opera-
tionto perform filtercleaning.Loose the
tubefromthe suction pipe and press the
plastic cage against the black stop head
on the exhaust channel so that maxi-
mum pressure is created in the cyclone.
Opentheport on thesideothe unit three
to six times. This reverse pulse of air
cleans the filter.
Theplasticsack should bechangedonly
after filter cleaning is done and when
the collected material level is about 5
cm under the foot valve.
The collection sack must be tied off when it is removed from the unit. This is most easily done with the
sacks own tie strap. Be sure to put on a new strap before installing a new collection sack. Follow the
instructionsbelow.
Use only original Dustcontrol spare parts.
