Dustcontrol TPR 53 User manual

TPR 5337kW
Bruksanvisning i original
Original instructions
Originalbetriebsanleitung
Oorspronkelijke gebruiksaanwijzing
Notice originale
Original brugsanvisning
VARNING!Läs bruksanvisningen före användning av maskinen.
WARNING!Read the instruction manual before using the machine.
ACHTUNG!Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine
sorgfältig durch.
WAARSCHUWING!Lees de gebruiksaanwijzing voor het gebruik van de mach-
ine.
ATTENTION! Lisez le manuel d’instructions avant d’utiliser la machine.
ADVARSEL! Læs brugsanvisningen, inden maskinen anvendes.
Part No94115-B
2022-01-18
TPR 53, 37 kW - 1
Art nr 94115-B

Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter
previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar.
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Tillverkare/Manufactured by/Hersteller/
Fabrikant/Fabriqué par:
Dustcontrol AB
Kumla Gårdsväg 14
SE-145 63 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
suppor[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Verkocht door/
Vendu par:
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wij-
zigingen. Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder
voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvo-
ering en leveringsomvang kunnen plaatselijk afwijken.
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune
obligation de changer les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions
faites dans ce livret.
Dustcontrol forbeholder sig ret til at ændre specifikationerne uden forudgående varsel og er ikke forpligtet
til ændring af tidligere leverede produkter. Dustcontrol er ikke ansvarlig for trykfejl etc. i denne manual.
2022-01-18
TPR 53, 37 kW - 2
Art nr 94115-B

Innehållsförteckning
Säkerhetsföreskrifter _________ 5
Mått och uppställning_________ 5
Tekniska data_______________ 6
Funktionsbeskrivning_________ 7
Installation ________________7-8
Provkörning ________________ 9
Underhåll________________9-10
Tillbehör__________________ 11
Garanti___________________ 11
Felsökning________________ 12
Reservdelar_____________44-46
Vakuumventil______________ 56
EG-försäkran __________ 57 -58
Dustcontrol Worldwide_______ 59
Contents
Safety Considerations _______ 13
Dimensions and Arrangements 13
Technical Data_____________ 14
System Description _________ 15
Installation ______________15-16
Test Running ______________ 17
Service_________________17-18
Accessories_______________ 19
Warranty _________________ 19
Trouble Shooting ___________ 20
Spare Parts _____________53-55
Vacuum relief valve _________ 56
EC-declaration__________ 57 -58
Dustcontrol Worldwide_______ 59
Inhaltsverzeichnis
Sicherheitsvorschriften ______ 21
Maße und Aufstellung _______ 21
Technische Daten __________ 22
Funktionsbeschreibung ______ 23
Installation ______________23-24
Probelauf_________________ 25
Wartung________________25-26
Zubehör__________________ 27
Gewährleistung ____________ 27
Fehlersuche_______________ 28
Ersatzteile ______________53-55
Vakuumventil______________ 56
EG Konformitätserklärung_ 57 -58
Dustcontrol Worldwide_______ 59
SVENSKAENGLISHDEUTSCH
Inhoud
Veiligheidsvoorschriften______ 29
Afmetingen _______________ 29
Technische gegevens _______ 30
Systeem beschrijving________ 31
Installatie _______________31-32
Testen ___________________ 33
Service_________________33-34
Accessoires_______________ 35
Garantie__________________ 35
Probleemoplossingen _______ 36
Onderdelen _____________53-55
Onderdrukklep_____________ 56
EG-verklaring___________ 57 -58
Dustcontrol Wereldwijd ______ 59
NEDERLANDS
Sommaire
Conditions de sécurité_______ 37
Dimensions et Arrangements _ 37
Données techniques ________ 38
Description du système______ 39
Installation ______________39-40
Test de fonctionnements _____ 41
Service_________________41-42
Accessoires_______________ 43
Garantie__________________ 43
Dépannage _______________ 44
Pieces detachees ________53-55
Soupape de Régulation______ 56
CE de conformité________ 57 -58
Dustcontrol Worldwide_______ 59
FRANCAIS
2022-01-18
TPR 53, 37 kW - 3
Art nr 94115-B

Sikkerhedsregler ___________ 45
Tekniske data______________ 46
Funktionsbeskrivelse________ 47
Dimensioner og opstilling ____ 47
Installation ______________48-49
Afprøvning________________ 49
Vedligeholdelse __________50-51
Tilbehør __________________ 51
Garanti___________________ 51
Fejlfinding ________________ 52
Reservedele ____________53-55
Vakuumventil______________ 56
EG-konformitetserklæring _ 57 -58
Dustcontrol Worldwide_______ 59
DANSK
Indholdsfortegnelse
2022-01-18
TPR 53, 37 kW - 4
Art nr 94115-B

Säkerhetsföreskrifter
Läs hela detta instruktionshäfte innan maskinen
startas.
Utrustningen får monteras och skötas endast av
behöriga personer som tagit del av denna skrift.
Dustcontrol ansvarar ej för skador på utrustningen
somuppkommitpgafelaktig installationeller felaktigt
handhavande av utrustningen.
Varning! Vid användandet av elektriska maskiner
ska nedanstående grundläggande säkerhetsföre-
skrifter följas för att minska risken för brand, elstöt
eller personskada.
1. Arbetsmiljön
Håll utrymmet vidcentralenhetenrent.Lagrael-
lerhanteraintelättantändligavätskorellergaser
i närheten.
2. Överbelastning
Vid larmindikation - återstarta inte maskinen
förrän felet är konstaterat och åtgärdat. Använd
maskinen för avsett ändamål och följ föreskrif-
terna för det material som sugs.
3. Kroppsskador
Varning för starkt undertryck
Starta aldrig pumpen utan att kanalerna är an-
slutna och justera aldrig vakuumventilen under
drift. Låtaldrig sugpunkten kommai kontaktmed
någonkroppsdel.Provaaldrigundertrycketmed
handflatan eller andra kroppsdelar. Det starka
undertrycket kan skada hudens blodkärl.
Varning för het utblåsluft.
Tänk på att utblåsningsluften kan vara 150 oC
varm.
4. Elektricitet
En separat, låsbar arbetsbrytare måste instal-
leras och vara lätt åtkomlig från den plats där
pumpen står. Försök aldrig att på egen hand
ändra elektriska kopplingar. Ett fel kan medföra
livsfara. Den elektriska installationen får endast
utföras av behörig elektriker. Se också punkt
7 - Varning.
5. Viktig åtgärd
Brytoch låsarbetsbrytaren före demontering av
skyddsplåtar och kanaler.
6. Kontroll av skador
Kontrollera regelbundet att maskinen inte har
skador eller förslitningar. Uppstår skador ska
dessa åtgärdas av en auktoriserad serviceverk-
stad som är godkänd av Dustcontrol eller av
Dustcontrol själva.
7. Varning
Använd endast tillbehör och utbytesdelar som
finns i Dustcontrols katalog.
OBS! Vid användandet av felaktiga delar eller
piratdelar (framförallt filter och plastsäckar) kan
maskinen läcka hälsofarligt damm med person-
skador som följd.

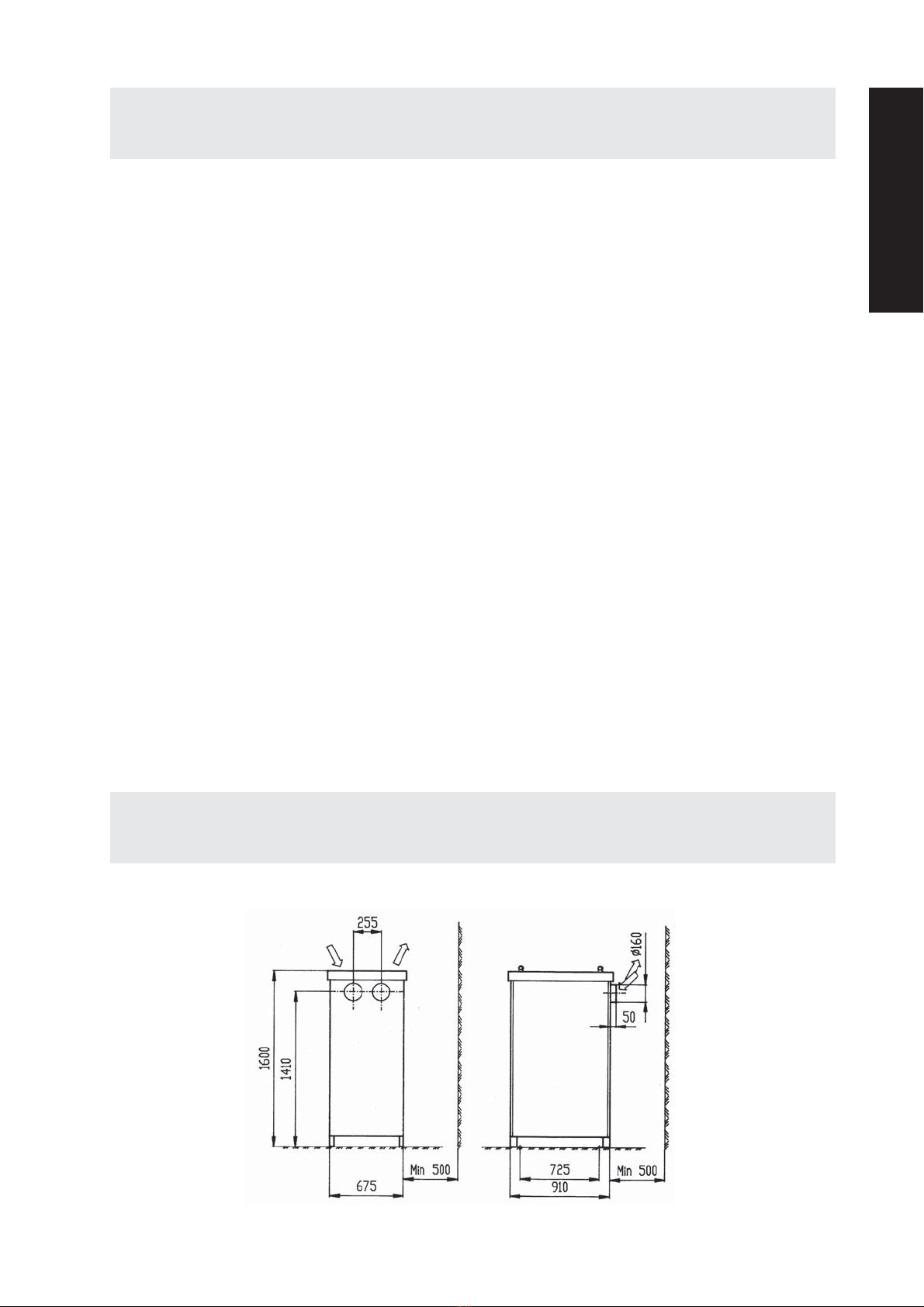

Mått och uppställning
TPR 35, TPR 40, TPR 43, TPR 47, TPR 50, TPR 53
SVENSKA
2022-01-18
TPR 53, 37 kW - 5
Art nr 94115-B

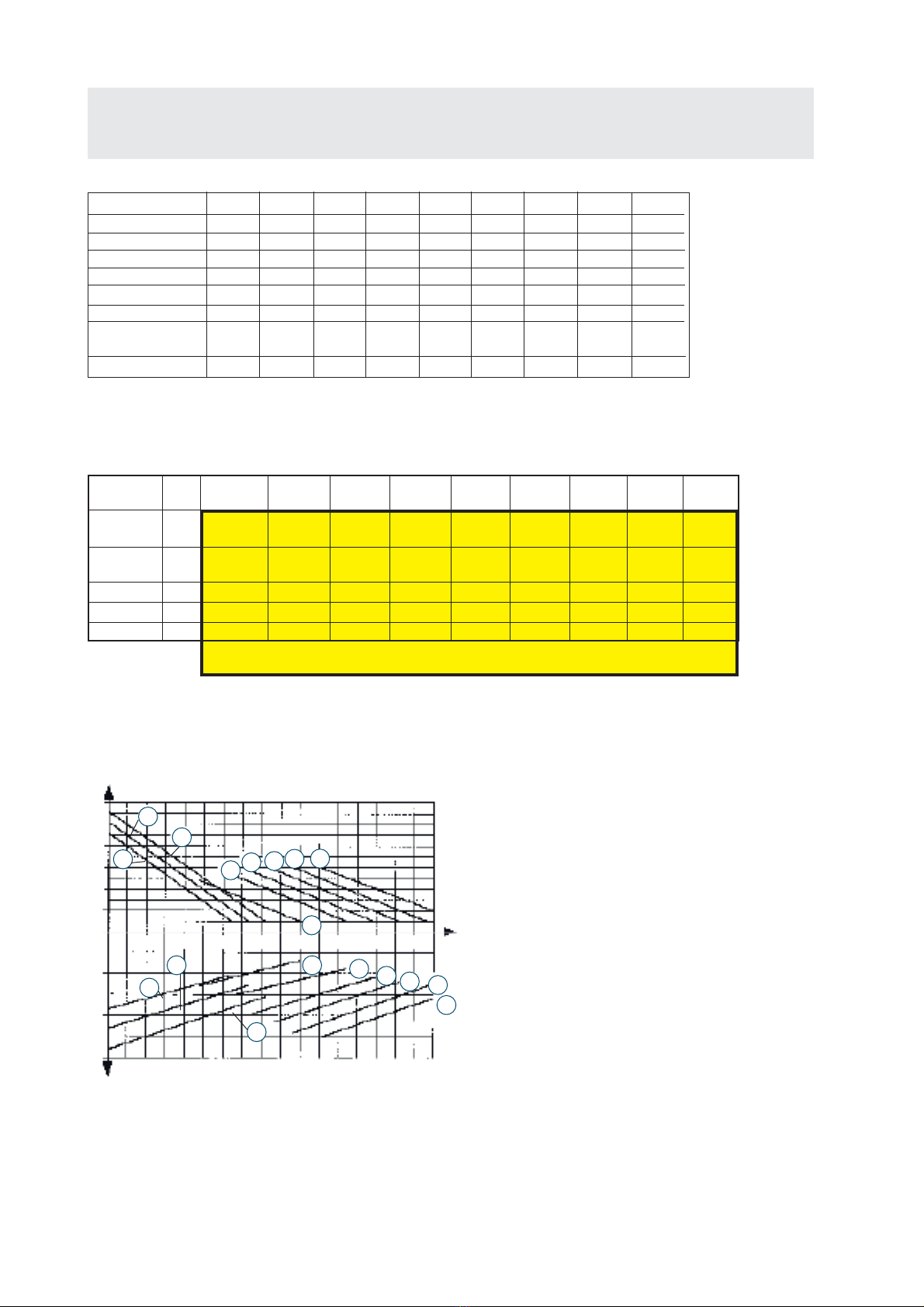

Tekniska data
TRYCKALSTRING OCH EFFEKTFÖRBRUKNING
kPa Pu
60
50
40
30
20
10
0
10
20
30
kW P
200 400 600 800 1000 1200 1400 1600
7
6
4
8
1
7
5
3
2
1
68
425
3
Q
m3/h
1. TPR 35 11 kW
2. TPR 40 15 kW
3. TPR 43 18,5 kW
4. TSR 43 18,5 kW
5. TPR 47 22 kW
6. TSR 47 22 kW
7. TPR 50 30 kW
8. TSR 50 30 kW
9. TPR 5337kW
Benämning TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50 TPR 53
Standardmotor kW 11 15 18,5 18,5 22 22 30 3737
Varvtal rpm 3500 4000 4300 4300 4700 4700 5000 5000 5300
Vikt kg 400 400 430 430 450 450 530 530 530
Max dP kPa 22 26 28 46 29 50 30 54 30
Nominellt tryck kPa 20 22 22 35 23 37 25 40 23
Max Q m3/h 1000 1200 1400 650 1500 700 1600 800 1800
Ljudnivå
kåpa 1m dB(A) 66 66 66 66 66 66 66 66 66
Inlopp/Utlopp Ømm 160/160 160/160 160/160 108/108 160/160 108/108 160/160 108/108 160/160
MÄRKEFFEKT
V
Art. nr.
Kapacitetskurvorna är mätta som den faktiskt tillgängliga kapaci-teten
i ett sugsystem. Det innebär att utloppsförluster från ett normalt utlopp
(ljuddämpare och backventil/böj) har subtraherats från pumpens/äktens
tryckalstring. Med diusor på utlopp kan högre undertryck erhållas.
Angivna luftöden gäller luft av normalt tryck (101,3 kPa) och normal
temperatur (20oC).
Vakuumalstrarna kan användas även för blås och ger då ett högre tryck
än vid sug.
Hz TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50 TPR 53
11 kW 15 kW 18.5 kW 18.5 kW 22 kW 22 kW 30 kW 37kW 37kW
220-240/
380-420 50 - 106802 107202 107252 107702 107752 109202 109252
380-420/
660 50 106600 106800 107200 107250 107700 107750 109200 109250
500 50 - 106801 107201 107251 107701 107751 109201 109251
575 60 - 106806 107206 107256 107706 107756 109206 109256
220/440 60 - 106804 107204 107254 107704 107754 109204 109254
9
9
2022-01-18
TPR 53, 37 kW - 6
Art nr 94115-B
109300
109302
109306
109307

Funktionsbeskrivning
Sidokanalstyp
Dustcontrol TPR är turbopumpar av sidokanalstyp
med två turbinhjul. Mellan inlopp och utlopp löper
skovlar genom en passage med mycket små spel.
Det är därför viktigt att det inte kommer in några
partiklar i pumpen - haveririsk! Turbopumpen kom-
primerar luft och det är därför helt naturligt att den
blir het under drift.
Kylluft
Dustcontrols TPR turbopumpar är remdrivna i två
parallellkopplade steg. Kylluft släpps in genom en
vakuumventil vars trycknivå kan justeras. Anlägg-
ningens trycknivå kan då hållas konstant även om
luftflödet ändras.
Luft hämtas från pumpens botten. Luftens pas-
sage får inte hindras. Skyddsgaller mot löv, papper
etc levereras med som standard.
Backventil
TPR har backventil på inloppet för att förhindra
baksug.
Remdrift
Pumpen är remdriven. Utväxling och motor-storlek
bestämmer pumpens kapacitet.
Om man behöver ändra kapaciteten är det möjligt
att byta motor, remskivor och kilremmar. Om detta
blir aktuellt - kontakta Dustcontrol för mer informa-
tion. Se adresser och telefonnummer längst bak i
denna instruktion.
Termoprotektor
Turbopumpen är utrustad med en termo protektor.
Om friliggande lagret blir varmare än 120 OC löser
termoprotektorn ut. Termopro-tektorn måste vara
kopplad till elskåpet.

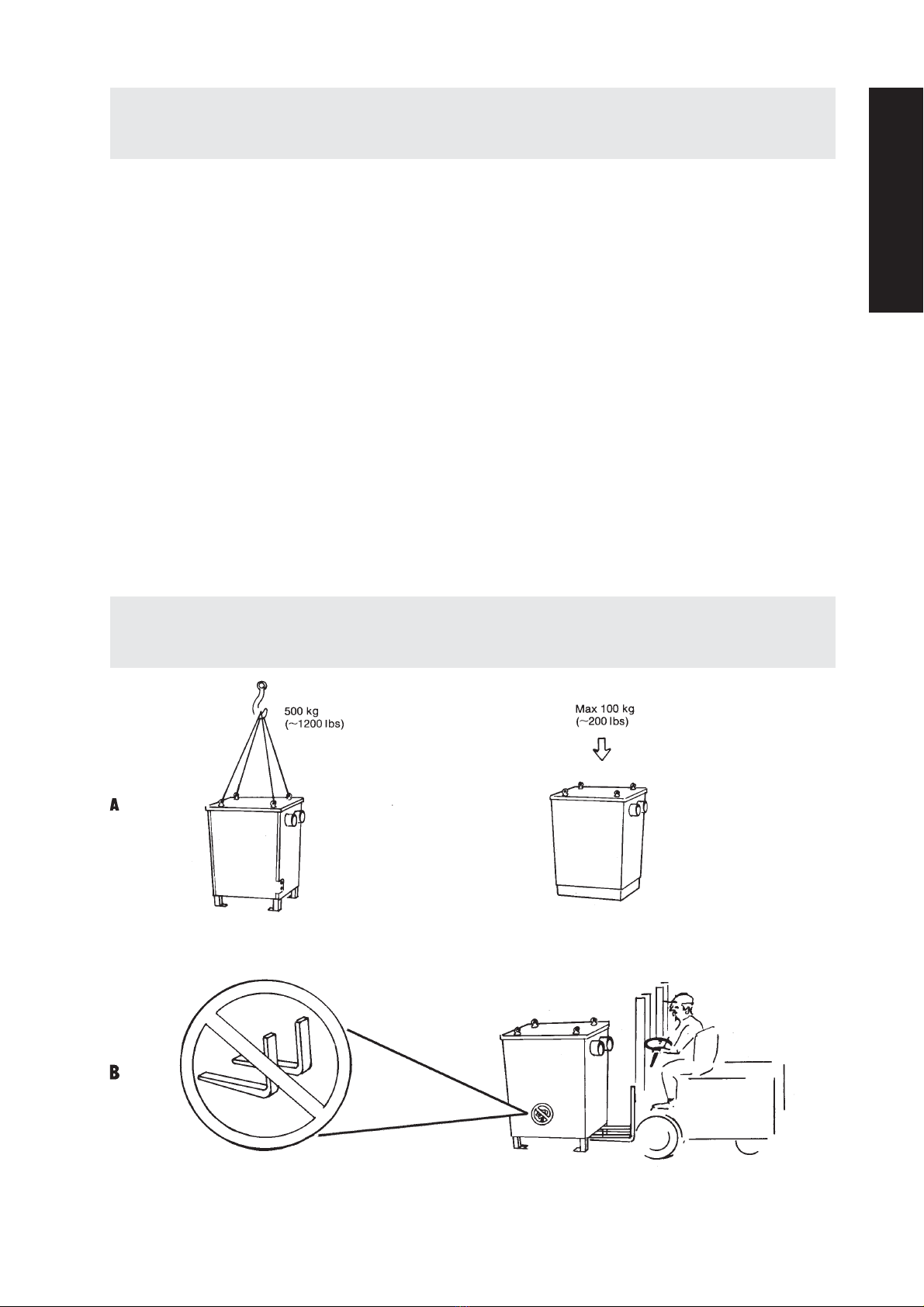

Installation
A. Tillåtna belastningar vid montage.
B. Lyft ej från denna sida.
SVENSKA
2022-01-18
TPR 53, 37 kW - 7
Art nr 94115-B

Installation
C. Pumpen ska monteras på betongfundament. Den är även förberedd för
montering ovanpå en annan pump.
1. Skruva fast pumpen i betongplattan.
2. Ta loss skyddsplåtarna och skruva vid behov
fast skyddsgallren. Se figur A.
3. Anslut inlopp och utlopp. Starta aldrig pumpen
utan att kanalerna är anslutna.
4. Inloppet ska alltid vara anslutet till en stoftav-
skiljare med filter - se figur B. Inga partiklar får
komma in i pumpen.
5. Utloppet kan utrustas med ljuddämpare. Ut-
loppsljudet sänks då från ca 75 dB(A) till ca
62-64 dB(A). Se Tillbehör på sidan 10.

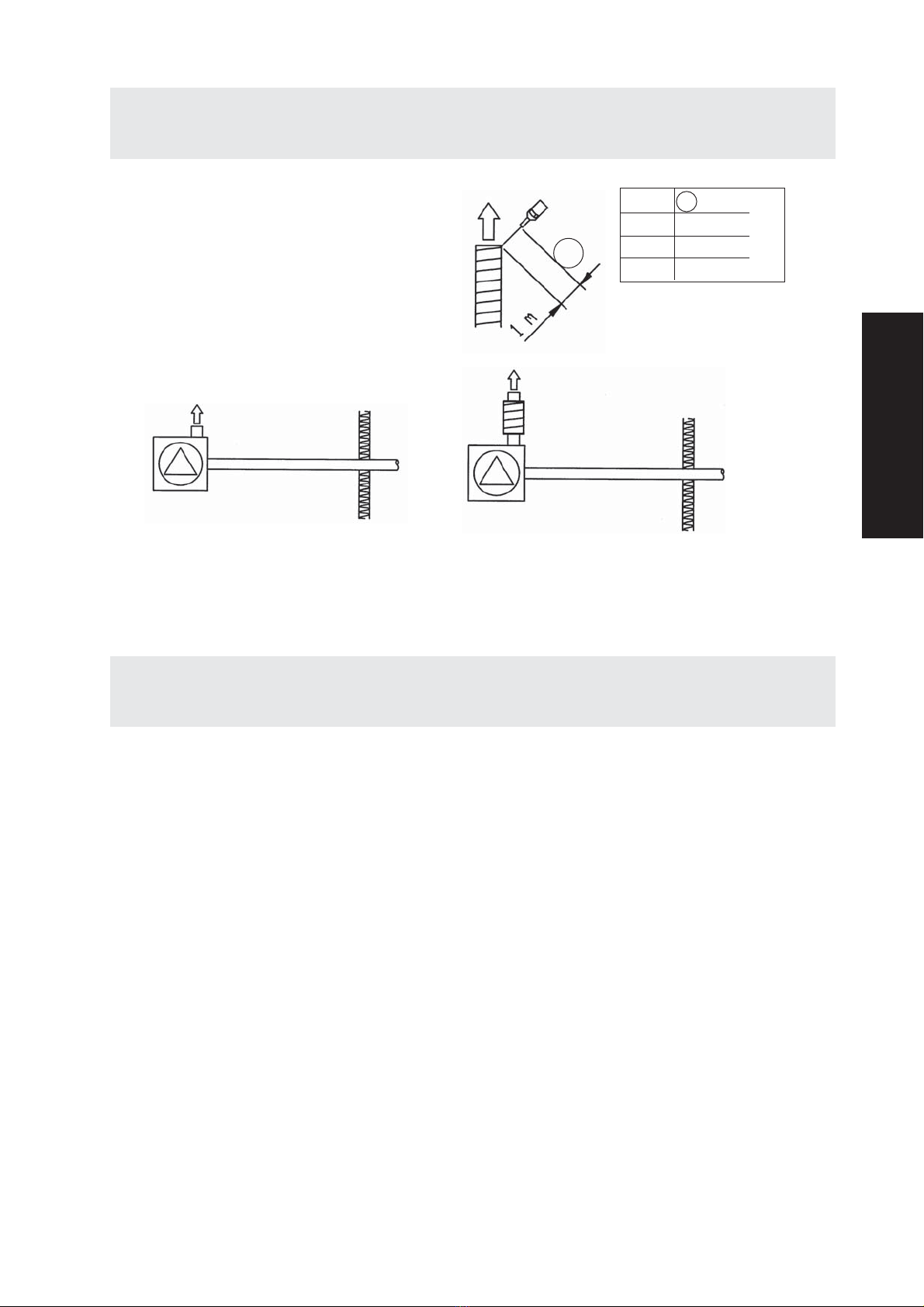

6. Om utloppet riktas uppåt ska det avslutas med
en böj så att inte regnvatten kommer in i utlop-
pet, se figur C. Tänk på att blåsluften kan vara
100-150 OC varm.
7. Den elektriska installationen ska göras av behö-
rig elektriker. En separat, låsbar arbetsbrytare
ska monteras i närheten av pumpen.
8. Pumpens termoprotektor måste kopplas in för
att garantin ska gälla.
9. Styrskåpet ska utrustas med termiskt motor-
skydd som ställs och testas av elektriker. Kon-
trollera att pumpen har rätt rotationsriktning.
2022-01-18
TPR 53, 37 kW - 8
Art nr 94115-B

Provkörning
1. Se till att arbetsbrytaren är frånslagen och
låst. Kontrollera remspänningen (se figur B på
nästa sida). Låt remskivorna rotera och lyssna
så att inga skrapande ljud hörs. Kontrollera att
inlopp och utlopp är ordentligt anslutna samt
att vakuumventilen sitter på plats.
2. Montera skyddsplåtarna. Kontrollera så att det
är möjligt att starta pumpen utan att någon
som befinner sig i närheten kan skadas och att
alla uttag i systemet är stängda.
3. Anslut en manometer till sugsidan så nära
pumpen som möjligt. Manometern ska vara
kalibrerad till minst -50 kPa.
4. Slå till arbetsbrytaren. Starta pumpen och
lyssna. En hög ton från turbinhjulen hörs. När
pumpen hämtar luft från vakuumventilen hörs
även ett svagt väsande.
5. Mät trycket på sugsidan. Jämför med det
tryck som anläggningen är dimensionerad för.
Trycket kan justeras genom att
vakuumventilens inställning ändras, se - Änd-
ring av vakuumventilens undertryck.
6. Kontrollera sugsystemets funktion.
7. Öppna det antal uttag som systemet är dimen-
sionerat för och kontrollera att vakuumventilen
nu är helt stängd.
8. Det är helt normalt att pumpens utlopp blir
mycket varmt efter någon timmes körning.
Underhåll
Pumpen ska ses över minst två gånger per år och
smörjas enligt smörjintervallerna, se sid 9.
1. Starta pumpen och lyssna efter missljud. När
alla uttag är stängda ska det höras ett svagt
väsande från vakuumventilen.
2. Stäng av pumpen och lås arbetsbrytaren.
3. Ta bort skyddsplåtarna.
4. Dra runt remskivorna och lyssna efter miss-
ljud.

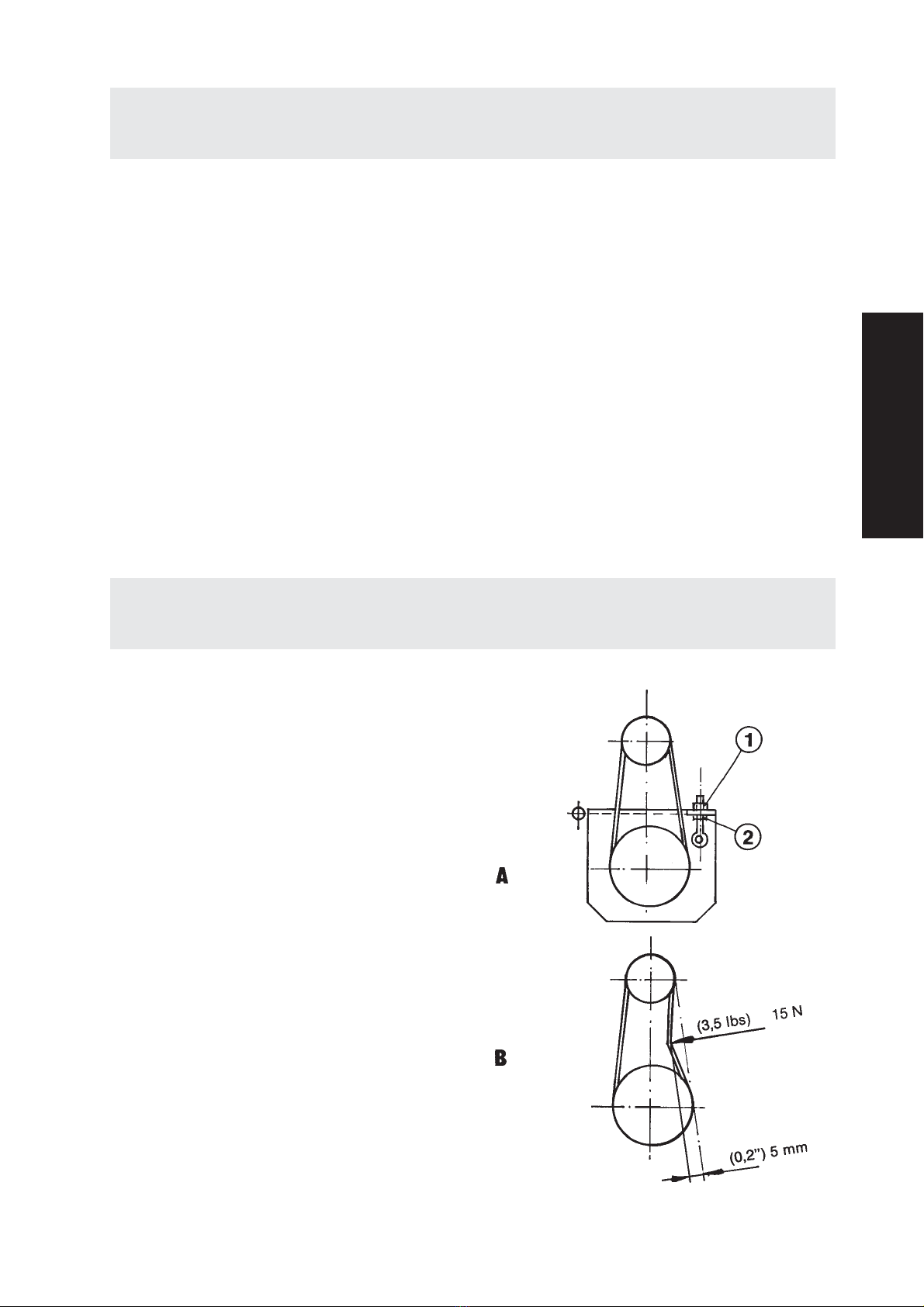

5. Kontrollera slitaget på remmarna och byt vid
behov. Antingen byter man alla remmar eller
ingen. Se figur A.
Byte av remmar
- Lyft motorn med mutter (1) och lossa rem-
marna.
- Byt remmar.
- Spänn remmarna med mutter (2). Justera
spänningen. Se figur B.
SVENSKA
2022-01-18
TPR 53, 37 kW - 9
Art nr 94115-B

Underhåll
p TPR 53
22 kPa 1500 h
25 kPa 1500 h
28 kPa 1000 h
30 kPa 750 h
40 kPa -
6. Kontrollera att remskivorna inte är skeva och
att axlarna är parallella. Remskivorna ska
ligga i linje med varandra. Pumpens vinkel kan
justeras med skruv (3), figur C.
7. Turbopumpens lager ska smörjas med Dust-
control lagerfett för turbopumpar, art nr 9928.
Smörjning
- Pressa in fett i främre lagrets smörjnippel (4).
Se figur C.
- Lossa bakre lagrets kylfläns (5). Kontrollera
fettets kondition och fyll på nytt fett till 2/3 av
lockets volym.
- Kontrollera O-ringen (Art nr 4789) och sätt
tillbaka kylflänsen.
Smörjintervall
8. Demontera, rengör och smörj vakuumventilen.
Se figur D nedan. Kontrollera gummipack-
ningen, fig E. Om den är sprucken eller har
hårdnat bör den bytas (art nr 4710).
Kontrollera stötdämparens (figur F) funktion.
Ändring av vakuumventilens undertryck
Vakuumventilen är inställd på ett nominellt under-
tryck (18 kPa). Om detta behöver ändras gör du så
här:
- Anslut en manometer till sugsidan och mät vid
full strypning.
- Stäng av strömmen och demontera vakuum-
ventilen.
- Ta loss dämparlocket (1) och mät avstånd A.
D1.
4.
2.
3.
E
- Justera genom att lossa kontramuttern (3).
Vrid därefter fjädertallriken (4). En hoptryck-
ning av fjädern (2) med 1,5 mm ger ca 1 kPa
större undertryck.
- Montera vakuumventilen och kontrollera un-
dertrycket.
9. Se över anslutningar och kablar så att de
är intakta.
10. Sätt tillbaka skyddsplåtarna, slå på strömmen
och provkör pumpen.
F
2022-01-18
TPR 53, 37 kW - 10
Art nr 94115-B

Tillbehör
Garantitiden är ett år vid enskiftsarbete eller mot-
svarande tid vid flerskift. Garantin avser fabrika-
tionsfel och gäller under förutsättning att maskinen
används på normalt sätt och får det underhåll som
krävs. Dustcontrol tar inte ansvar för maskiner
utustade med annat än originaldelar.
Garanti
A
Ljuddämpare
Art nr Ansl Dimensioner
3182 ø160 L=1200, ø355
3183 ø160 L=600, ø355
3184 ø160 L=600, ø260
Art nr A
- 75 dB(A)
3184 64 dB(A)
3182 62 dB(A)
Termoprotektorn måste vara inkopplad.
Reparationer ska utföras av Dustcontrol eller av
personal som godkänts av Dustcontrol. I annat fall
förverkas garantin.
SVENSKA
2022-01-18
TPR 53, 37 kW - 11
Art nr 94115-B

Felsökning
Orsak
Elen avstängd.
Termoprotektorn utlöst.
Motorskyddet i elskåpet
utlöst - motorn
överbelastad.
Elen når inte fram.
Arbetsbrytaren
avslagen.
Felaktig säkring.
Termisk säkring för lågt
ställd.
Rör och slangar ej anslut-
na eller stopp i dessa.
Det fins ingen uppsam-
lings-anordning ansluten
till stoft-
avskiljaren.
Pumpen roterar åt fel håll.
Kilremmarna har gått av.
Hål på slangar eller otätt
rörsystem.
Igensatt filter i stoft-avskil-
jaren.
Partiklar kan ha kommit in i
pumpen.
Problem
Motorn går inte.
Motorn stannar direkt efter
start.
Motorn går men anläggningen
suger inte.
Motorn går men anläggningen
suger dåligt.
Onormalt ljud från pumpen.
Åtgärd
Slå på elen.
Om termoprotektor på pump
brutit ska felet undersökas och
åtgärdas på pumpen. Därefter
kan larmet återställas med
RESET.
Om motorskydd löst ut ska
felet undersökas och åtgärdas.
Därefter kan motorskyddet
återställas.
Låt en elektriker se över
kopplingar och ledningar.
Undersök varför den stängts
av och om pumpen är redo att
startas. Slå sedan på arbets-
brytaren.
Byt till rätt säkring.
Låt elektriker justera.
Anslut eller rensa.
Anslut en uppsamlings-
anordning (säck eller annan
behållare).
Låt en elektriker åtgärda.
Byt kilremmarna.
Kontrollera.
Rensa eller byt.
Stäng av och beställ
service.
2022-01-18
TPR 53, 37 kW - 12
Art nr 94115-B

Safety Considerations
Read all instructions before attemting to operate
this machine.
Theequipmentmustbeinstalled andmaintainedpro-
perlybyqualified personnelwhohavestudy this user
instruction. Dustcontrol does not take responsibility
for defective installation or maintenance.
Warning! When using electric machines, basic sa-
fetyprecautions should alwaysbefollowed toreduce
the risk of fire, electric shock and personal injury,
including the following:
1. Work area environment
Keep the area around the central unit clean.
Do not store or work with flammable liquids or
gases near the machine.
2. Overload
If there is an alarm signal it should be care-
fully checked out to see that the machine is
undamaged. If there are any damaged parts
these should be repaired by a Dustcontrol
authorized service centre. Always follow the
regulations pertinent to the material you are
working with. Do not use the machine for pur-
poses that it is not intended for.
3. Bodily injuries Warning - High negative
pressure
Do not start the pump without having it con-
nected to the duct work. Do not adjust the
vacuum relief valve while the pump is ope-
rating. Never let the suction come in contact
with parts of the body, for example a hand.
The pump generates a high negative pressure,
severe injury may result.
Warning - Very hot exhaust air
Exhaust air can be very hot, up to 150o C.
4. Electricity
A separate lockable disconnect must be instal-
led where it is readily accessible to the pump.
Do not repair the electric components yourself,
get somebody qualified. Faults may cause
injury. The electrical connections may only be
performed by a certified electrician. See also
under section 7, ’Warning’.
5. Important measure
The electrical disconnect should be locked in
the ”off” position before demounting the safety
panels or ducting.
6. Checking for damage
Check the machine regularly for damage. If
there are any damaged parts these should be
repaired by a Dustcontrol authorized service
centre.
7. Warning
Use only accessories and replaceable parts
which are available in Dustcontrol catalogue.
When using non-genuine parts, especially
filters and plastic sacks, dust leaks could occur
which may be hazardous to health.
Dimensions and Arrangements
TPR 35, TPR 40, TPR 43, TPR 47, TPR 50, TPR 53
ENGLISH
2022-01-18
TPR 53, 37 kW - 13
Art nr 94115-B

V
Hz TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50 TPR 53
11 kW 15 kW 18.5 kW 18.5 kW 22 kW 22 kW 30 kW 30 kW 37kW
220-240/
380-420 50 - 106802 107202 107252 107702 107752 109202 109252
380-420/
660 50 106600 106800 107200 107250 107700 107750 109200 109250
500 50 - 106801 107201 107251 107701 107751 109201 109251
575 60 - 106806 107206 107256 107706 107756 109206 109256
220/440 60 - 106804 107204 107254 107704 107754 109204 109254
Technical Data
CAPACITY AND POWER CONSUMPTION
POWER RATING
Part No.
e capacity curves for Dustcontrol vacuum producers have been measured
and are stated empirically. Outlet pressure losses from a normal outlet (silen-
cer, back-ow valve/bend) have been accounted for in the curve. Additional
equipment such as a diuser can result in increased pressure loss and must be
taken into consideration.
Stated air-ows are for standard air (101.3 kPa@ 20oC).
e stated curves are for negative application, all pressures stated are
assumed to be below relative atmospheric pressure at sea level. ese
devices can also be used for positive pressure application and will
generate a greater pressure dierential.
Description TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50 TPR 53
Motor kW 11 15 18,5 18,5 22 22 30 30 37
Pump rpm 3500 4000 4300 4300 4700 4700 5000 5000 5300
Weight kg 400 400 430 430 450 450 530 530 530
Max dP kPa 22 26 28 46 29 50 30 54 30
Nom. Pressure kPa 20 22 22 35 23 37 25 40 23
Max Q m3/h 1000 1200 1400 650 1500 700 1600 800 1800
Sound Level of
Unit 1 m dB(A) 66 66 66 66 66 66 66 66 66
Inlet/Outlet Ømm 160/160 160/160 160/160 108/108 160/160 108/108 160/160 108/108 160/160
kPa Pu
60
50
40
30
20
10
0
10
20
30
kW P
200 400 600 800 1000 1200 1400 1600
7
6
4
8
1
7
5
3
2
1
68
425
3
Q
m3/h
1. TPR 35 11 kW
2. TPR 40 15 kW
3. TPR 43 18,5 kW
4. TSR 43 18,5 kW
5. TPR 47 22 kW
6. TSR 47 22 kW
7. TPR 50 30 kW
8. TSR 50 30 kW
9. TPR 5337kW
9
9
2022-01-18
TPR 53, 37 kW - 14
Art nr 94115-B
109302
109300
109307
109306

ENGLISH
System Description
Regenerative blowers
Dustcontrol’s turbopumps are regenerative blo-
wers. TPR has two impellers that are connected
for parallel flow. The impellers rotate in the blower
housing through extremely low tolerances. The
pump cannot tolerate contaminated airflow. TPR
compresses air and it is therefore natural that it
becomes hot while running.
Cooling air
Turbopumps with TPR designation are parallel
connected two stage belt driven units. Cooling air
is bled into the pump through a vacuum relief valve
which is adjustable. The vacuum pressure in the
system is thereby maintained at a constant level
even if the airflow changes.
The motor and vacuum relief valve receive cooling
air from the bottom of the unit housing. The free
passage of cooling air must be ensured. As stan-
dard screen skirts are delivered with the pump as
an protecting against leaves, papers etc.
Back flow valve
The pump is delivered standard with a back flow
relief valve. In multiple pump installations air will
not flow back through a non-operating pump.
Belt drive
The pump is belt driven. Drive ratio and motor size
determine the capacity of the pump.
If changes are to be made to performance charac-
teristic of the pump, this can be done by changing
the motor and drive ratio. Contact Dustcontrol
and you will recieve more information. Please see
addresses and phone numbers on the last page of
this document.
Thermal overload protection
For protection on the pump bearings the pump has
thermal protection which will shut down the pump
at 120OC. The thermal protection has to be con-
nected to the control panel.
Installation
A. Allowed pressures during installation.
B. Do not lift from this side.
2022-01-18
TPR 53, 37 kW - 15
Art nr 94115-B

Installation
C. The pump should be installed on a concrete pad. A second pump may be moun-
ted on the top of the first pump.
1. Ancor the pump to the concrete pad.
2. Remove the pump covers and assemble the
protection screen skirt if this is required (A).
3. Connect the ducting to both the inlet and the
outlet. Do not start the pump without having it
connected to the ductwork.
4. The pump inlet should always be connected to a
separator with a filter unit (B). The pump cannot
tolerate contaminated airflow .
5. Extra silencing can be installed if the outlet
sound level is to be lowered from appro-ximately
75 dB(A) to approximately 62-64 dB(A). See Ac-
cessories on page 18.
6. If the outlet is vertical, and exposed to the
elements, rain protection should be installed (C)
Exhaust air can be very hot, up to 150 OC.
7. Electrical connections may only be performed
by a certified electrician. A separate locka-
ble disconnect should be installed where it
is readily accessible and within view of the
pump.
8. Thermal overloadprotection mustbeinstalled to
validate the warranty.
9. The control panel must be equipped with an
overload protection that should be adjusted and
tested bya certifiedelectrician.Checkforcorrect
motor rotation.
2022-01-18
TPR 53, 37 kW - 16
Art nr 94115-B

Test Running
1. Verify that the power is locked out. Inspect the
belt tension (Figure B next page), rotate the
pump and listen for any sound indicating worn
bearings or misaligned impellers. Check that
the inlet and outlet are properly connected.
Also check that the vacuum relief valve is con-
nected.
2. Mount the covering panels. Check that no per-
sons can be hurt if the pump starts and that all
outlets are closed.
3. Connect a manometer for negative pressure
calibrated to min. -50 kPa to the suction side
as close to the pump as possible.
4. Power up the pump and listen carefully for the
following sounds; A high pitch whine is nor-
mal sound from the impeller blades. As pump
draws cooling air from the vacuum relief valve
a weak hissing should be heard.
5. Measure the pressure. Compare with the di-
mension point. The pressure can be adjusted
by adjustment of the vacuum relief valve. See
page 17 - Adjusting the vacuum relief valve.
6. Check the function and tightness of the con-
nected exhaust system.
7. Open the number of outlets the system is di-
mensioned for. The vacuum relief valve should
now be totally closed.
8. It is normal that the pump becomes hot during
operation.
The pump should be inspected at least twice a
year and lubricated according to the lubrication
intervals. See page 17.
1. Start the pump and listen for abnormal
sounds. When all outlets are closed a weak
hissing sound should be heard from the va-
cuum relief valve.
2. Shut off the pump and lock out the electrical
service.
3. Remove the protective panels from the pump.
4. Rotate the pump manually and listen for any
sounds indicating a worn bearing or misligned
impellers.
5. Check the condition and tension of the drive
belts. The drive belts are matched, therefore
new and old belts should never be used to-
gether. Always change the whole set. (A).
Changing the belts
- Lift the motor mounting plate with nut (1).
- Change belts.
- Tighten the belts with nut (2) and adjust to the
tension illustrated (B).
Service
ENGLISH
2022-01-18
TPR 53, 37 kW - 17
Art nr 94115-B

Service
6. Check that the axles, pump and motor are
parallel and the pulleys are true. The belts
should not run on an angle into the pulleys.
The inclination of the pump can be changed
with screw (3), fig C.
7. The bearings of the turbopump should be
lubricated with Dustcontrol bearing grease for
turbopumps, Part No. 9928.
Lubrication
- The front bearing should be lubricated using
the grease nipple (4), fig (C). Press grease in
until it comes out along the axle.
- The back bearing should be lubricated by re-
moving the finned bearing cover plate (5) and
checking the condition of the grease. Fill the
cavity 2/3 full with new grease.
- Exchange the O-ring, Part No. 4789 and re-
place the bearing cover plate.
p TPR 53
22 kPa 1500 h
25 kPa 1500 h
28 kPa 1000 h
30 kPa 750 h
40 kPa -
8. Disassemble the vacuum relief valve (D).
Clean and lubricate shaft and bearings. Check
the rubber gasket (E). Change if cracked or
harden (Part No. 4710).
Check the function of the hydraulic
damper (F).
Adjusting the vacuum relief valve
The valve is pre-adjusted with a negative pres-
sure (18 kPa). If this is to be adjusted the following
procedure is used:
- Connect a manometer to the suction side and
measure with fully closed inlet.
- Shut down the pump and demount the vacuum
relief valve.
D1.
4.
2.
3.
E
- Remove the damper cover (1) and measure
distance A.
- Loosen the locking nut (3) and adjust the
spring tension by turning the spring plate (4).
The compression of the spring (2) determines
the opening pressure. Changing the distance
A by 1.5 mm will give a corresponding change
in pressure of 1 kPa.
- Remount the valve after adjustment and test
the pressure.
9. Inspect all cables and connections, repair if
neccessary.
10. Remount the protective panels, power up the
pump and give it a test run.
F
Lubrication Interval
2022-01-18
TPR 53, 37 kW - 18
Art nr 94115-B

Accessories
The warranty period is for one full year of single
shift operation or equivalent in multishift operation.
The warranty covers manufacturing defects and is
valid under the condition that the machine is used
under normal conditions on the task for which it
was designed and is maintained properly. This
warranty is null and void for machines equipped
with other than original spare parts.
Warranty
A
Silencer
Part No Conn. Dimensions
3182 ø160 L=1200, ø355
3183 ø160 L=600, ø355
3184 ø160 L=600, ø260
Art nr A
- 75 dB(A)
3184 64 dB(A)
3182 62 dB(A)
Thermal overload protection must be installed.
Warranty repairs must be performed by Dustcon-
trol or their authorized representatives. Unauthori-
zed repairs render this warranty null and void.
ENGLISH
2022-01-18
TPR 53, 37 kW - 19
Art nr 94115-B

Trouble Shooting
Fault
Electrical supply is not
connected.
Thermal overload tripped.
The motor protection trip-
ped.
Electrical power does not
reach the machine.
Electrical disconnect
locked out.
Incorrect fuse.
The thermal overload
incorrectly set.
Suction tubing not con-
nected.
Plugged tubing or hoses.
There is no plastic sack or
container attached to the
filer unit.
Pump rotation backwards.
Drive belt broken.
Leakage in the ductwork.
Plugged filters.
Foreign matter in the
pump.
Problem
Motor will not run.
The motor stops directly after
starting.
Motor runs but no suction.
Pump runs but poor suction.
Abnormal sound from the
pump.
Solution
Connect.
If the thermal overload protec-
tion of the turbo pump is trip-
ped, the fault must be located
and corrected before operating
the system. Thereafter, the indi-
cator can be reset.
If the motor overload protection
trips, the fault must be located
and corrected. Thereafter the
motor overload protection can
be reset.
A qualified electrician should
check supply.
Find the person responsible for
the lock out and check to see
if system is clear for operation.
Reverse the lock out.
Change to correct fuse rating
and type.
Electrician should be called for
investigate.
Connect the tubing.
Clean.
Connect a plastic sack or a
container.
Electrician should take care of.
Change.
Locate and repair.
Check the filters and clean or
change if necessary.
Turn off the pump and order
service.
2022-01-18
TPR 53, 37 kW - 20
Art nr 94115-B
