Dustcontrol DC 5800c 11 kW S User manual

DC 5800c 11 kW S
Bruksanvisning i original
Original instructions
Originalbetriebsanleitung
Notice originale
Part No 9091-B
VARNING! Läs bruksanvisningen före användning av
maskinen.
WARNING Read the instruction manual before using
the machine.
ACHTUNG! Bitte lesen Sie die Betriebsanleitung vor
Inbetriebnahme der Maschine sorgfältig durch.
ATTENTION Lisez le manuel d’instructions avant
d’utiliser la machine.

DC 5800c 11 kW S - 2 Part No 9091-B
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter previously
delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune obligation de chan-
ger les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions faites dans ce livret.
Tillverkare/Manufactured by/Hersteller/Fabriqué par:
Dustcontrol AB
Box 3088, Kumla Gårdsväg 14
SE-145 03 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Vendu par:

DC 5800c 11 kW S - 3 Part No 9091-B2012-01-30
Innehållsförteckning
Säkerhetsföreskrifter____________ 4
Tekniska data _________________ 5
Funktionsbeskrivning ___________ 5
Drift _________________________ 6
Service_______________________ 6
Tillbehör _____________________ 7
Garanti_______________________ 7
Felsökning____________________ 7
Reservdelar ________________ 21-22
EG-försäkran _________________ 23
Dustcontrol Worldwide ________ 24
Contents
Safety Considerations___________ 8
Technical Data_________________ 9
Description ___________________ 9
Operation ___________________ 10
Service______________________ 10
Accessories __________________ 11
Warranty ____________________ 11
Trouble Shooting _____________ 11
Spare Parts ________________ 21-22
EG declaration________________ 23
Dustcontrol Worldwide ________ 24
Inhaltsverzeichnis
Sicherheitsvorschriften_________ 12
Technische Daten _____________ 13
Funktionsbeschreibung ________ 13
Betrieb______________________ 14
Wartung ____________________ 14
Zubehör ____________________ 15
Gewährleistung ______________ 15
Fehlersuche__________________ 16
Ersatzteile _________________ 21-22
EG Konformitätserklärung ______ 23
Dustcontrol Worldwide ________ 24
SVENSKAENGLISHDEUTSCH
,
Sommaire
Conditions de sécurité _________ 17
Caractéristiques techniques _____ 18
Description __________________ 18
Fonctionnement______________ 19
Entretien ____________________ 19
Accessoires __________________ 20
Garantie_____________________ 20
Problèmes et interventions _____ 20
Piece detachees ____________ 21-22
Declaration du EG_____________ 23
Dustcontrol Worldwide ________ 24
FRANCAIS

DC 5800c 11 kW S - 4 Part No 9091-B
Säkerhetsföreskrifter
Läs följande säkerhetsinstruktion innan du startar maski-
nen. Spara instruktionen.
Varning! Vid användandet av elektriska maskiner ska
grundläggande säkerhetsföreskrifter följas för att minska
risken för brand, elstöt eller personskada.
1. Viktigt!
Inga heta eller glödande partiklar får sugas med en-
heten. Maskinen ska ej användas för explosiva varor,
instabila eller pyrofora ämnen eller damm.
– VARNING! Användaren ska vara tillräckligt
instruerad om användandet av dessa maskiner.
– VARNING! Denna maskin är endast för torr
användning.
– FÖRSIKTIGHET! Denna maskiner får endast
användas inomhus.
– FÖRSIKTIGHET! Denna maskin ska endast
magasineras inomhus.
2. Arbetsmiljön
Utsätt inte maskinen för väta. Använd den ej i fuk-
tiga och våta utrymmen eller i närheten av lättan-
tändliga vätskor eller gaser.
2. Överbelastning
Låt inte maskinen gå helstrypt. Använd maskinen
för avsett ändamål. Följ föreskrifterna för det mate-
rial som sugs, t ex asbest.
4. Kroppsskador
Låt aldrig sugpunkten komma i kontakt med någon
kroppsdel. Det starka undertrycket kan skada hu-
dens blodkärl. Försök aldrig att på egen hand ändra
elektriska kopplingar. Ett fel kan medföra livsfara. Se
också nedan under varning.
5. Sladden
Dra aldrig maskinen med hjälp av sladden. Utsätt
inte sladden för värme eller skarpa föremål. Kontrol-
lera elkabeln regelbundet. Maskinen får inte använ-
das om kabeln eller kontakten är skadad.
6. Viktig åtgärd
Vid rengöring och skötsel ska maskinen göras ström-
lös genom avstängning och utdragning av kontakten.
7. Omsorg
Håll maskinen ren och se till att sugslangen är hel
och att alla packningar är täta. Följ instruktionerna.
Håll bärhandtagen torra och fria från olja och fett.
8. Kontroll
Kontrollera alltid att maskinen är oskadad innan
användandet av maskinen. Finns det skador måste
maskinen repareras av enauktoriserad serviceverkstad
som är godkänd av Dustcontrol.
Om nätsladden är skadad måste den bytas av Dust-
control eller auktoriserad serviceverkstad, som är
godkänd av Dustcontrol.
9. Varning
Använd endast tillbehör och utbytesdelar som finns i
Dustcontrol´s katalog.
OBS! Vid användandet av felaktiga eller piratdelar
(framförallt filter och plastsäckar) kan maskinen
läcka hälsofarligt damm med personskada som följd.
Denna apparat är inte avsedd att användas av per-
soner (inklusive barn) med nedsatt fysisk, sensorisk
eller mental förmåga eller brist på erfarenhet och
kunskap, såvida de inte övervakas eller får instruktio-
ner angående användning av apparaten av en person
som ansvarar för deras säkerhet. Barn bör övervakas
så att de inte leker med apparaten.
Denna maskin är avsedd för kommersiellt bruk, till
exempel i hotell, skolor, sjukhus, fabriker, butiker,
kontor och uthyrare.

DC 5800c 11 kW S - 5 Part No 9091-B2012-01-30
HxBxL 1800x760x1150
mm
Vikt 200 kg
Inlopp φ76 mm
Uppsamlingssäck 50 l 700x850 mm
Slanglängd 5-50 m
Flöde max 500 m3/h
Undertryck max 40 kPa
Eektuttag 9,2 kW
Finlter i polyester, area 8,4 m2
Avskiljningsgrad nlter
(DIN 24184/3) 99,9 %
Filteryta mikrolter 2,5 m2
Avskiljningsgrad
mikrolter (DOP) > 99,97 %
Ljudnivå */ < 75 dB(A)
*/ Ljudtrycksnivå på 1,6 m höjd och 1 m avstånd
enligt DIN EN ISO 3744 i frifältsmätning vid maximalt
luftöde.

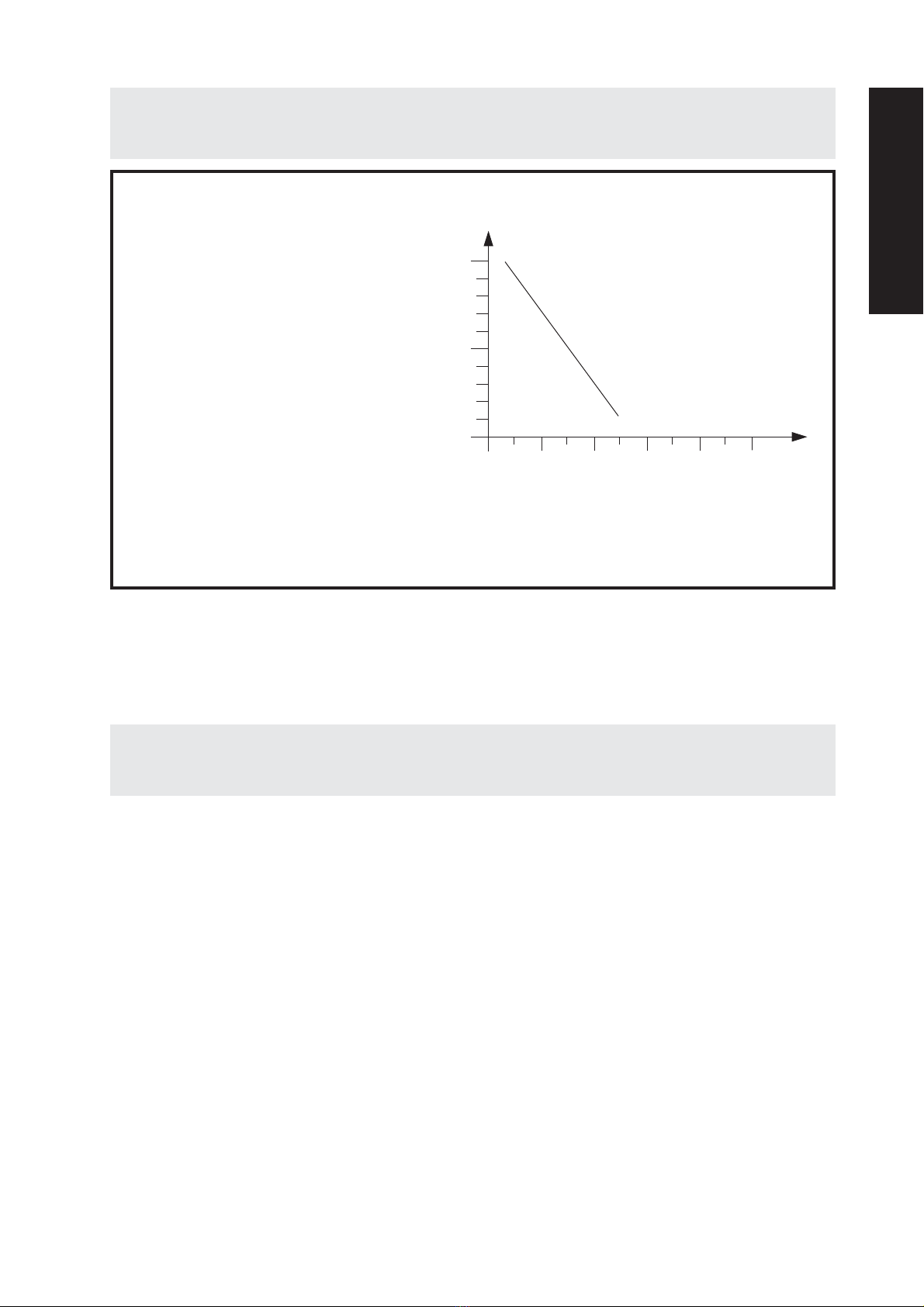

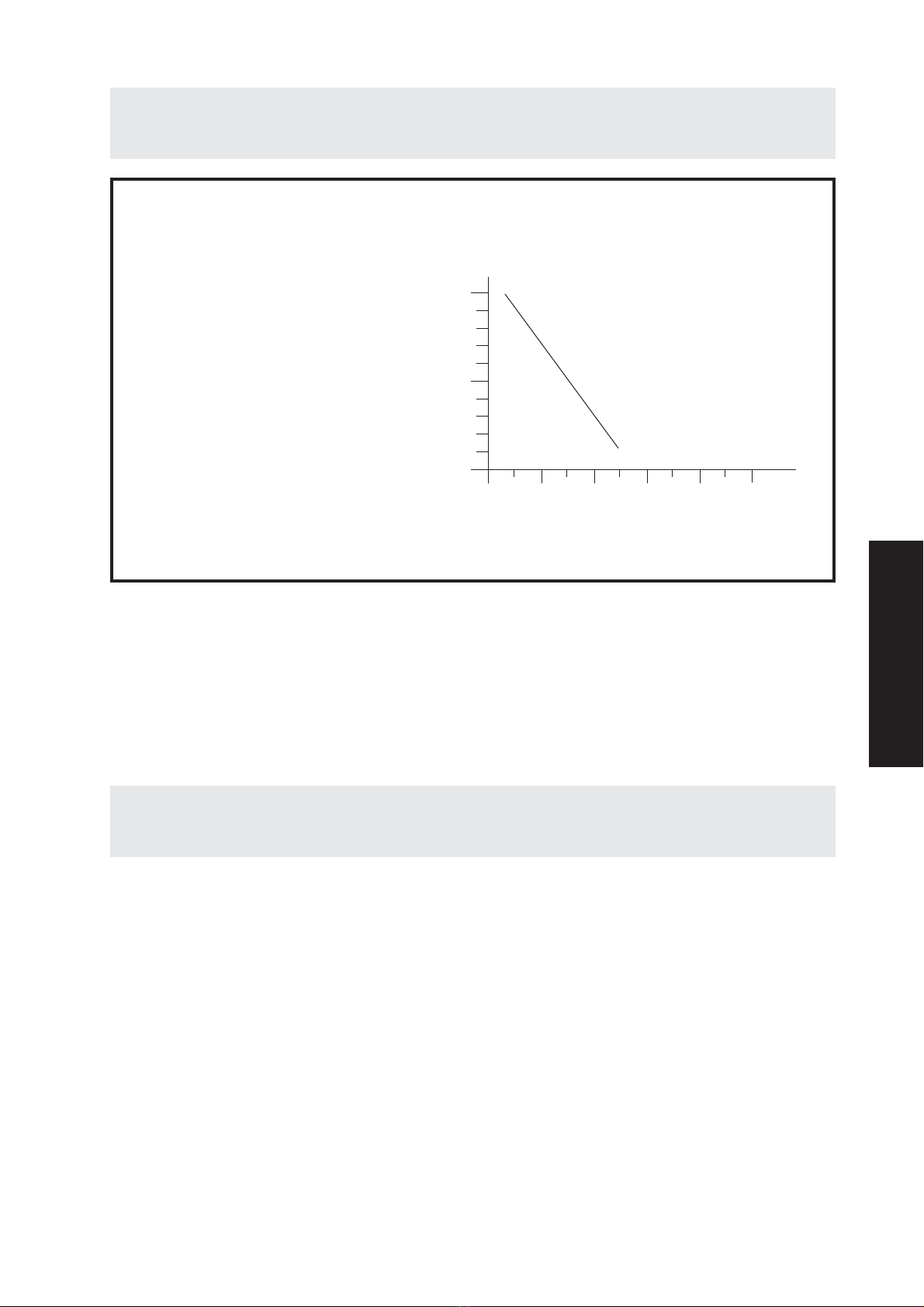

Tryckalstring och luftöde
kPa
40
20
200 400 600 800 m3/h
9,2 kW S
1000
Tekniska Data
Funktionsbeskrivning
Sugsystemet arbetar med undertryck (sug) som driver
luften genom sugkåpa/munstycke, slangsystem samt
för- och stoftavskiljare. Grovavskiljning sker i enhetens
cyklon, vilket är en mycket effektiv avskiljning av allt
grövre damm. Findammet avskiljs i enhetens filterpatron.
Det avskiljda materialet samlas upp i plastsäck/container
under cyklonen.
DC 5800c 9,2 kW S är en elektriskt driven sugmaskin för
användning till punktutsugning, städning och material-
transport i de flesta typer av industri.
DC 5800c 9,2 kW S har extremt stor sugeffekt.
Maskinen är i första hand avsedd för transport av material
och mycket grov städning tillsammans med föravskiljare.
Den extra stora sugkapaciteten kan också utnyttjas till
vanlig punktutsugning och städning där det behövs extra
långa slangar, upp till
50 m.
Filterrensningen med luftpuls ger filtren extra lång livs-
längd och garanterar bibehållen sugförmåga.
SVENSKA

DC 5800c 11 kW S - 6 Part No 9091-B
Drift
Anslut maskinen till ett eluttag med spänning enligt spe-
cifikationerna på maskinens märkplåt. Vid skarvning av
elkabeln ska skarvsladden vara vattenskyddad. Kontrollera
motorns rotationsriktning. På maskiner med fasvändare kan
rotationsriktningen enkelt ändras. På övriga maskiner ska
elektriker skifta fasföljden.
Filtren ska rensas 1-2 gånger om dagen vid kontinuerlig
användning. GÖR SÅ HÄR:
1. Starta maskinen.
2. Stäng spjället på cyklonens inlopp.
3. Öppna och stäng toppen med filterrensningshandtaget
3-6 gånger.
4. Öppna spjället på cyklonens inlopp.
5. Om maskinen fortfarande inte ger fullt sug ska proce-
duren upprepas. Hjälper inte repetitionen ska finfiltret
bytas.
Plastsäcken/behållaren får endast bytas efter det att finfiltret
skakats. Plastsäcken ska bytas när dammnivån ligger ca
5 cm under gummiklaffen. Plastbehållaren ska bytas när
den är fylld till ca 2/3. Plastsäcken måste förslutas när den
tagits av maskinen.
Service
Vid rengöring och skötsel av maskinen ska man stänga av
maskinen och dra ut kontakten. Kontrollera regelbundet
att elkabeln inte är skadad.
Finfiltret bör bytas minst en gång per år. Endastoriginal-
filter får användas. Om maskinen har mikrofilter ska det
bytas efter ca 300 drifttimmar. Använd skyddsmask vid
bytet och gör det i ett slutet rum. Utbytta filter ska läggas
i en plastsäck som försluts.
DC 5800c 9,2 kW S ska funktionsprovas och ses över
minst en gång per år eftersom det är en maskin för hälso-
farligt material. Slitna delar måste bytas ut. Äventyra ald-
rig funktion och livslängd. Använd endast originaldelar.

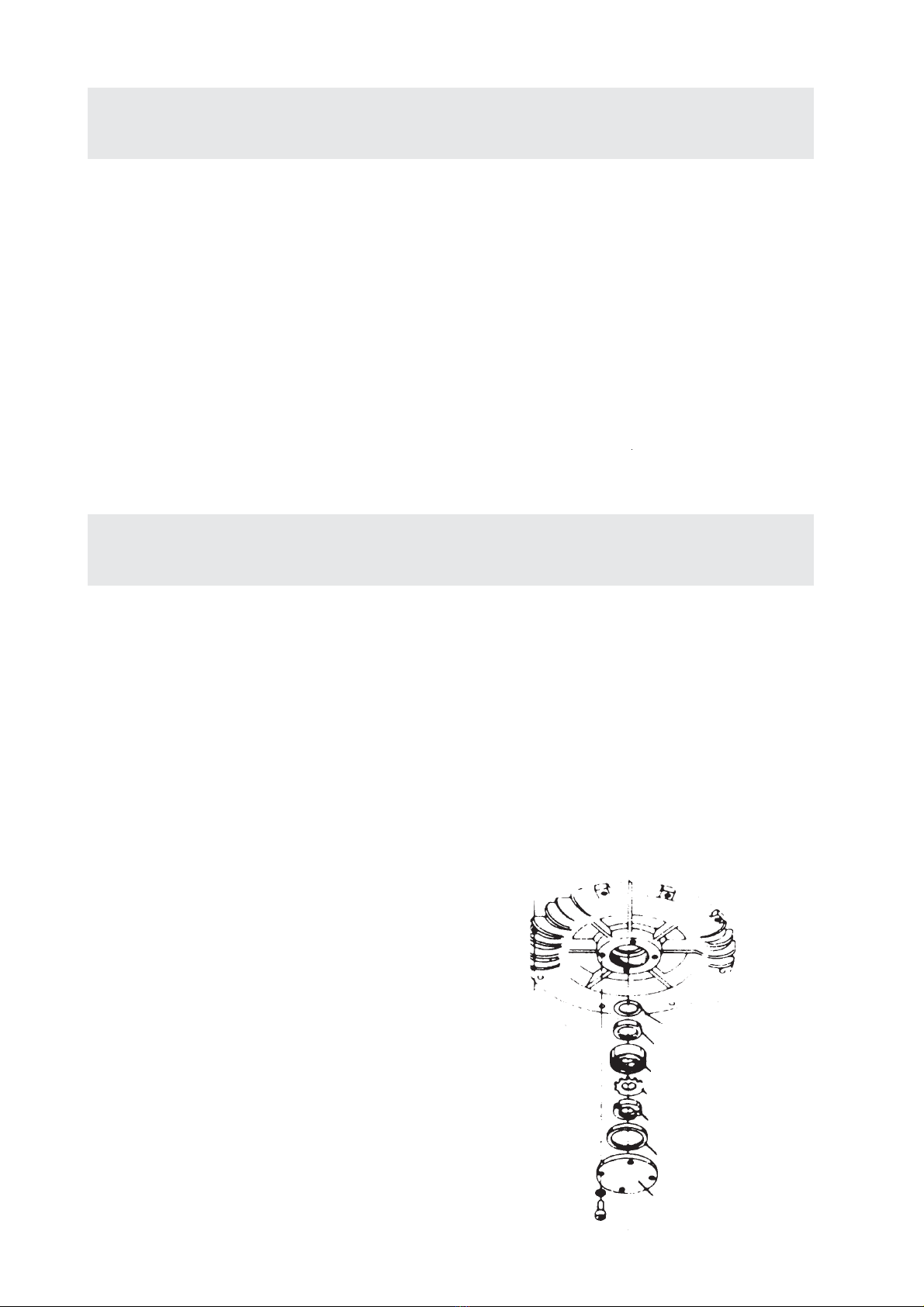

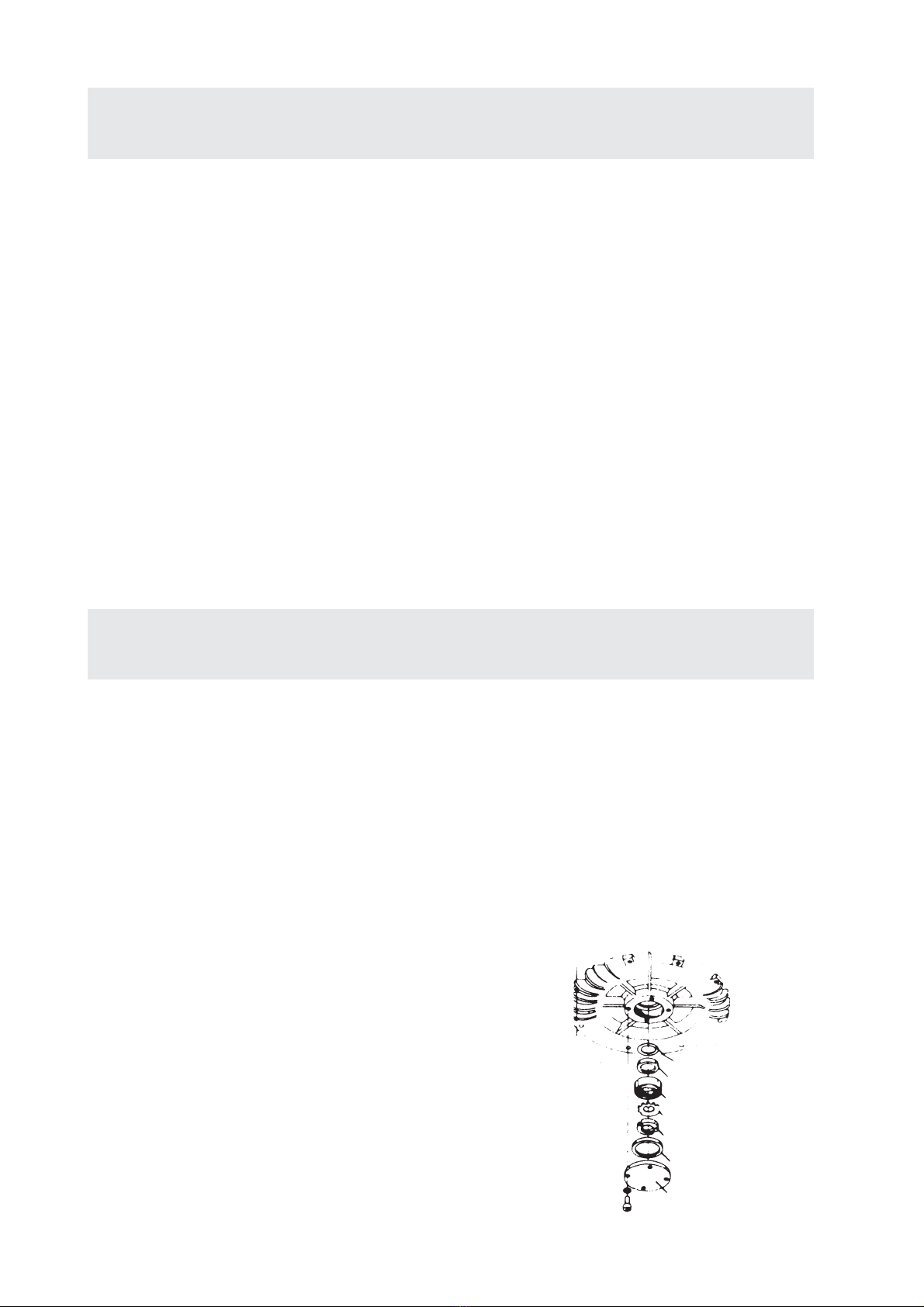

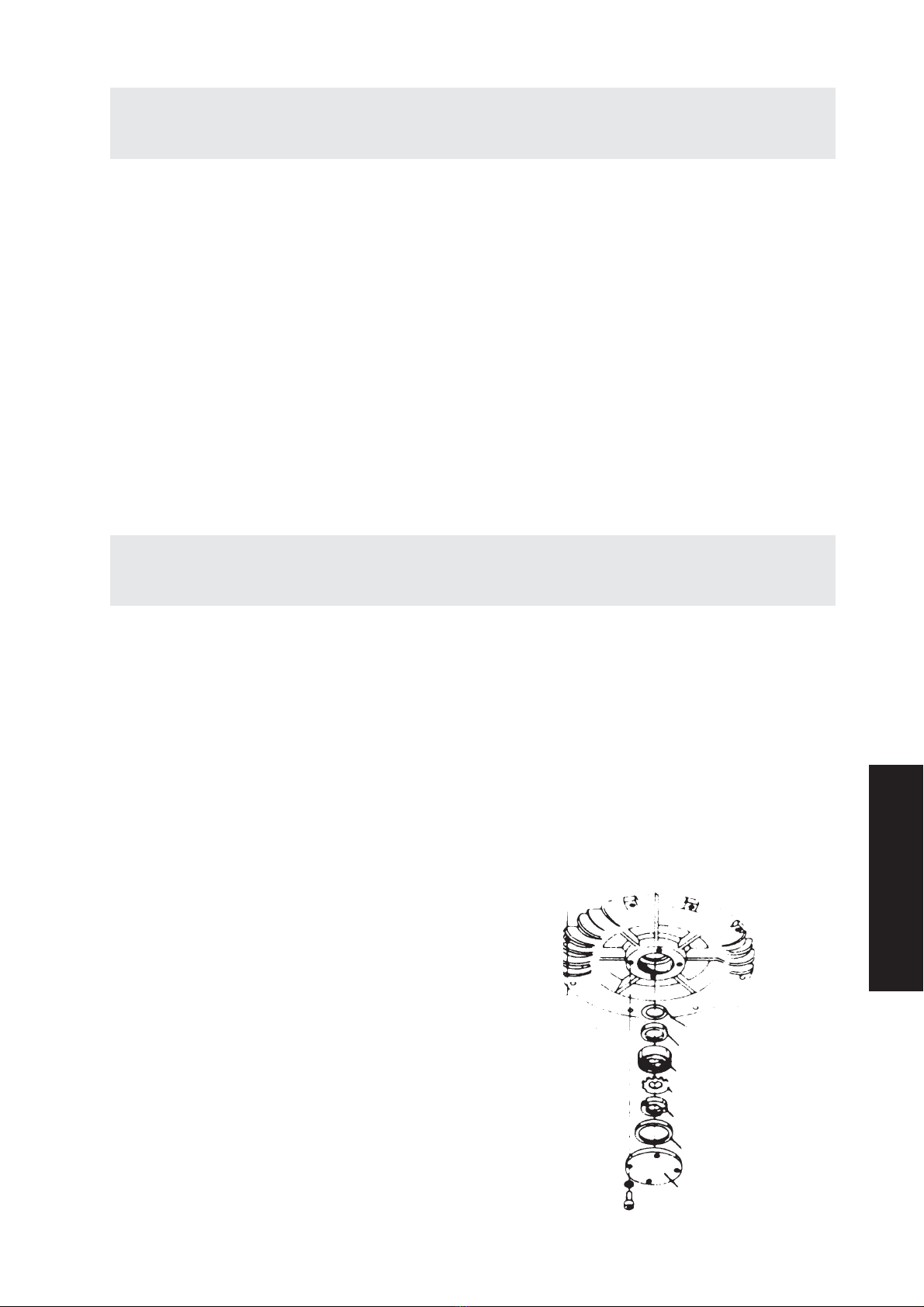

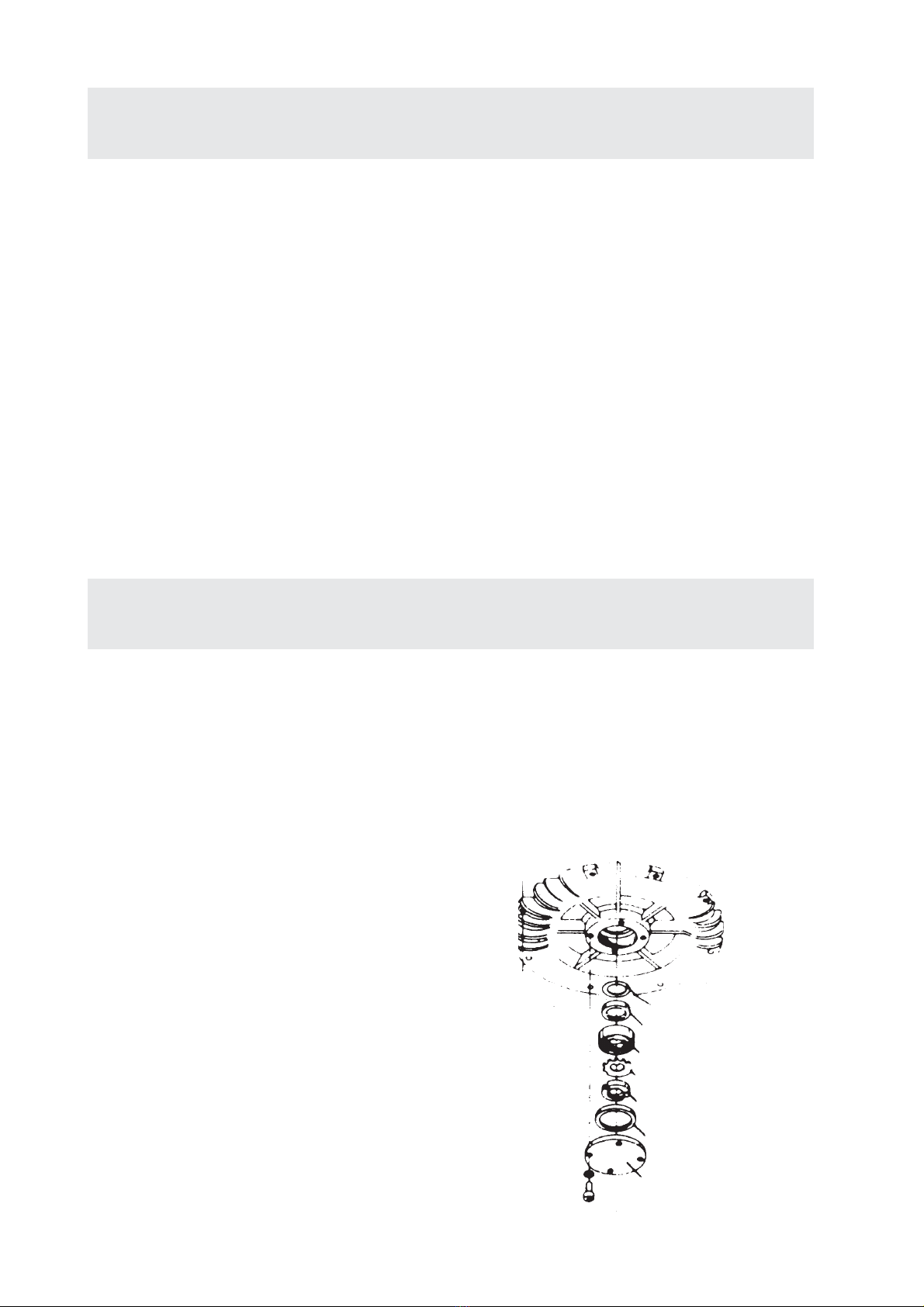

Pumpen ska ses över och smörjas minst en gång per år.
1 Starta pumpen och lyssna efter missljud.
2 Stäng av pumpen och lås arbetsbrytaren.
3. Turbopumpens lager ska smörjas med litium-
förtvålat rullagerfett, typ 100 enligt DIN 51825
som uppfyller behovet B enligt DIN 51806,
t ex Aeroshell art nr 9683.
- Lossa undre lagrets kylfläns.
- Kontrollera fettets kondition och fyll på nytt
fett till 2/3 av lockets volym.
- Byt O-ringen, art nr 4789, och sätt tillbaka
kylflänsen.
4. Se över anslutningar och kablar så att de är in-
takta.

DC 5800c 11 kW S - 7 Part No 9091-B2012-01-30
SVENSKA
Garantitiden är två år och avser fabrikationsfel. Garantin
gäller under förutsättning att maskinen används på nor-
malt sätt och får den service som krävs. Normalt slitage
ersätts inte.
Garanti
Reparationer ska utföras av Dustcontrol eller av personer
som godkänts av Dustcontrol. I annat fall förverkas ga-
rantin.
Benämning Art nr
Plastsäck, standard 4614
Plastsäck, asbest 4690
Tillbehör
Övriga tillbehör, se Dustcontrols katalog.
Finlter 4292
Mikrolter 4422
Problem Orsak Åtgärd
Motorn går inte. El ej ansluten. Anslut el.
Termisk säkring utlöst. Vänta 5 minuter.
Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.
efter start.
Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.
suger inte. Stopp i slangen. Vänd slangen eller rensa.
Cyklonen saknar plastsäck. Sätt dit plastsäck.
Pumpen roterar åt fel håll. Elektriker ska skifta fas.
Motorn går men maskinen Hål på sugslangen. Byt slang.
suger dåligt. Igensatt lter. Rensa eller byt.
Sugslangen för lång Byt slang.
eller smal.
Slangen delvis igensatt. Vänd slangen eller rensa.
Maskinens topp dåligt Justera monteringen.
monterad.
Stoft har fastnat i cyklonen. Ta bort toppen och rensa
cyklonen.
Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.
gått sönder.
Onormalt ljud från maskinen. Partiklar kan ha kommit Beställ service.
in i pumpen.
FELSÖKNING
Benämning Art nr

DC 5800c 11 kW S - 8 Part No 9091-B
Safety Considerations
Read all instructions before attempting to operate this
machine and save these instructions.
Warning! When using electric machines, basic safety
precautions should always be followed to reduce the risk
of fire, electric shock and personal injury, including the
following:
1. Important!
No hot particles nor ignition sources are allowed to
be sucked into the unit. e machine should not be
used for explosives, unstable or pyrophoric particles or
dust.
– WARNING Operators shall be adequately instruc-
ted on the use of these machines.
– WARNING is machine is for dry use only.
– CAUTION is machine is for indoor use only.
– CAUTION is machine shall be stored indoors
only.
2. Work area environment
Don´t expose the machine for rain. Don´t use it in
damp or wet locations or in presence of flammable
liquids or gases.
3. Overload
Never let the machine operate fully throttled. Always
follow the regulations pertinent to the material you
are working with ie asbestos. Don´t use the machine
for purposes that it isn´t intended for.
4. Body injuries
Never let the suction come in contact with parts
of the body. e strong suction effect can hurt the
blood-vessels in the skin. Do not repair the elec-
tric components yourself. e machine should be
serviced byqualified personnel only. Faults may cause
injury. See also below under warnings.
5. Don´t abuse cord
Never pull the machine by the cord. Keep the cord
from heat and sharp edges. Check the electric cable
regularly for damage.
6. Important measure
With cleaning and maintenance on the machine,
the power cable should be dis-connected from the
supply.
7. Maintain the machine with care
Keep the machine clean and check that the hose
is undamaged and that all gaskets are tight. Follow
instructions. Keep handles dry and free from oil and
grease.
8. Checking for damage
Before futher use of the machine it should be care-
fully checked that the machine is unda-maged. If
there are any damaged parts these should be repaired
by a Dustcontrol authorized service center.
If the supply cord is damaged, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
9. Warning
Use only accessories and replacable parts which are
available in the Dustcontrol catalogue. When using
faulty parts or pirate parts (espe-cially filter) the
machine could leak out unhealthy dust which can
cause personal injuries.
is appliance is not intended for use by persons
(including children) with reduced physical, sensory
or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a
person responsible for their safety. Children should
be supervised to ensure that they do not play with
the appliance.
is machine is intended for commercial use
only, for example in hotels, schools, hospitals,
factories,shops, offices and rental businesses.

DC 5800c 11 kW S - 9 Part No 9091-B2012-01-30
Vacuum producer capacity
50 Hz 60 Hz
HxWxL 1800x760x1150 mm
Weight ca 200 kg ca 220 kg
Inlet φ76 mm φ76 mm
Collecting sack 50 l 700 x 850 mm
Hose length (φ50) 5-50 m 5-50 m
Flow, max 500 m3/h 560 m3/h
Neg. pressure, max 40 kPa 45 kPa
Power consumption 9.2 kW 11 kW
Fine lter polyester, area 4.8 m24.8 m2
Degree of separation
(DIN 24184/3) 99.9 % 99.9 %
Filter area, microlter 2.5 m22.5 m2
Degree of separation,
microlter (DOP) > 99,97 % > 99,97 %
Sound level */ < 75 dB(A) < 75 dB(A) */ Sound level at 1.6 m height and 1 m distance accor-
ding to DIN EN ISO 3744 in free space and at maximum
airow.
kPa
40
20
200 400 600 800 m3/h
9.2 kW S
1000
11 kW S 60 Hz
Technical Data
Description
e DC 5800c 9.2/11 kW S is driven by a two stage con-
nected turbopump with extremely high vacuum effekt.
e machine is intended for use on material transporta-
tion systems or for cleaning of abnormally heavy material.
With theese types of systems it is recommended to use a
preseparator.
e high vacuum effect can also be used in conven-tional
systems where extra long hose or pipe systems are required.
Filter cleaning is done with reverse pulse which gives excel-
lent filter economy.
e extraction system functions with negative pressure (va-
cuum) that draws the air through suction casings/nozzles,
hose system, separator and filter system. Coarse separation
of dust occurs in the units cyclone which is a highly efficient
separator for larger particulate. e fine dust is separated
and contained by the units filter system. Separated material
is collected for disposal in the plastic sack or container at
the base of the cyclone.

DC 5800c 11 kW S - 10 Part No 9091-B
Operation
Connect the machine to a suitable power source according to
the specification plate on the machine. If the electrical cord
on the machine becomes damaged it should be replaced.
e filter should be cleaned 1-2 times per day with conti-
nuous running or if the machine is equipped with a filter
monitor, when this is in the red area.
For filter cleaning:
1. Start the machine.
2. Close the shutter valve on the machines inlet.
3. With slow, even motion open the pulse top by lifting
the handle. Repeat three to six times.
4. Open the shutter valve.
5. If the filter condition meter reads green work can con-
tinue, if in the red, pulse clean again. If after several
repetitions, the filter condition still shows red the fine
filter must be changed.
e plastic sack should be changed only after the filter has
been cleaned. e sack should be changed when the dust
level is about 5 cm under the foot valve. e plastic sack
should be sealed after removal from the machine.
Use only original plastic sacks.
Service
With cleaning and maintenance on the machine, the power
cable should be disconnected from the supply.
e fine filter should be changed at least once per year.
Use only original spare parts. If the machine is used with
a microfilter/HEPA filter, this should be changed every
300 running hours, article number 4422. Use breathing
protection when changing the filter. Used filters should be
sealed in a plastic sack and disposed of properly.
Check regularly that the electrical cable is not damaged.
e DC 5800c 9.2/11 kW S should be performance tested
at least once per year because it may be used with hazardous
materials. Worn parts must be replaced.
Never compromise the function of the
DC 5800c 9.2/11 kW S, use only original spare parts.
e pump should be inspected and lubricated at least once
a year.
1. Start the pump and listen for abnormal sound.
2. Shut off the pump and lock out the electrical ser-
vice.
3. e turbopumps bearings should be lubricated
with lithium based bearing grease, art nr 9683.
- e back bearing should be lubricated by remo-
ving the finned bearing cover plate.
- Check the condition of the grease. Fill the cavity
2/3 full with new grease.
- Exchange the O-ring, art nr 4789 and replace
the bearing cover plate.
4. Inspect all cables and connections, repair if
neccessary.

DC 5800c 11 kW S - 11 Part No 9091-B2012-01-30
ENGLISH
e warranty period for this machine is two years and co-
vers manufacturers faults. e warranty is valid under the
condition that the machine is used under normal conditions
on the task for which it was designed and is maintained
properly. Normal wear is not covered by this warranty.
Warranty
Description Part no
Plastic sacks, standard 4614
Fine lter 4292
Microlter 4422
Other accessories — see Dustcontrol catalo-
gue.
Accessories
Service performed by other than Dustcontrol or its aut-
horized agent voids automatically the warranty. No other
warranty express or implied is applicable.
Problem Fault Solution
Motor will not start. Machine not connected. Make sure connection.
Thermal overload tripped. Wait 5 minutes.
The motor stops directly Incorrect fuse. Change to correct circuit.
after starting. Thermal overload not set Electrician should adjust.
correctly.
Pump runs but no suction. Hose not connected. Connect the hose.
Hose plugged. Find and remove block.
No plastic sack on the Mount the correct sack.
cyclone.
Pump rotation backwards. Electrician should change
phases.
Pump runs but poor suction. Hole in the hose. Change or repair hose.
Plugged lter. Clean or change lter.
Hose too long or too small. Change the hose.
Hose is kinked. Check and free.
Machine top is mounted Adjust the mounting.
incorrectly.
Dust is packed in the Take o the top and clean
cyclone. out.
Machine blows dust. Filter is perforated or has Check the lters and change
come loose. if necessary.
Abnormal sound from Particles in the pump. Order service.
machine.
TROUBLE SHOUTING

DC 5800c 11 kW S - 12 Part No 9091-B
Sicherheitsvorschriften
Lesen und beachten Sie diese Hinweise, bevor Sie die
Maschine benutzen.
Achtung! Beim Gebrauch von elektrischen Maschinen
sind zum Schutz gegen elektrischen Schlag, Verletzungs-
und Brandgefahr folgende grundsätzlichen Sicherheits-
maßnahmen zu beachten.
1. Wichtig!
Es dürfen keine heißen oder glühenden Teilchen
eingesaugt werden. Die Maschine sollte nicht für ex-
plosive, instabile und selbstentzündliche Partikel oder
Stäube.
– WARNUNG! Die Maschine darf nur von Perso-
nen eingesetzt werden, die sorgfältig in die Handha-
bung eingewiesen sind.
– WARNUNG! Nutzen Sie diese Maschine nur zum
Aufsaugen trockener Stäube.
– ACHTUNG! Diese Maschine darf nur im Innen-
bereich eingesetzt werden.
– ACHTUNG! Die Maschine muss im Innenbereich
gelagert werden.
2. Berücksichtigen Sie die Umgebungs-einflüsse
Setzen Sie die Maschine nicht dem Regen aus.
Benützen Sie diese elektrische Maschine nicht in
feuchter oder nasser Umgebung. Benützen Sie diese
nicht in der Nähe von brennbaren Flüssigkeiten oder
Gasen.
3. Überlastung der Maschine
Lassen Sie nie die Maschine völlig gedrosselt laufen.
Verwenden Sie die Maschine nur für Arbeiten für die
sie bestimmt ist. Befolgen Sie die Vor-schriften zur
Handhabung des abgesaugten Mate-rials, wie etwa
Asbest.
4. Verletzungsgefahr
Vermeiden Sie Körperkontakt mit den Saugdüsen.
Die kräftige Saugwirkung kann die Blutgefässe der
Haut verletzen. Versuchen Sie nicht auf eigene Faust
Eingriffe an den elektrischen Teilen vorzunehmen.
Ein Fehler kann lebensgefärhlich sein.
5. Zweckentfremden Sie nicht das Kabel
Ziehen Sie die Maschine nicht am Kabel. Schüt-
zen Sie das Kabel vor Hitze und scharfen Kanten.
Kontrollieren Sie regelmäßig das Netzkabel. Die
Maschine darf nicht verwendet werden, wenn Kabel
oder Stecker beschädigt sind.
6. Wichtiger Hinweis
Zum Reinigen und Warten der Maschine Haupt-
schalter ausschalten und Netzstecker ziehen.
7. Pflegen Sie die Maschine mit Sorgfalt
Halten Sie die Maschine sauber und sehen Sie zu,
daß der Saugschlauch heil ist und daß alle Dichtung-
en dicht sind. Befolgen Sie die Wartungsvorschrif-
ten. Halten Sie die Traggriffe trocken und frei von
Öl und Fett.
8. Kontrolle von Beschädigungen
Vor jeder Inbetriebnahme die Maschine auf Beschä-
digungen überprüfen. Gibt es Beschädigungen soll
die Maschine von einer von Dustcontrol autorisier-
ten Kundendienstwerkstatt repariert werden.
Wenn das Netzkabel beschädigt ist, muss es vom
Hersteller, dessen Kundendienst oder einer ähnlich
qualifizierten Person ersetzt werden, um Gefähr-
dungen zu vermeiden.
9. Achtung
Benützen Sie nur Zubehör und Austauschteile die im
Dustcontrol Katalog erhältlich sind. Beim Einsatz
von fehlerhaften Teilen oder Piratteilen (vor allem
Filter und Plastiksäcke) kann aus der Maschine
gesundheitsgefährlicher Staub austreten, der Ge-
sundheitsschäden verursachen kann.
Diese Maschine darf nicht von Kindern betrie-
ben werden. Personen mit reduzierten physischen,
sensorischen oder mentalen Fähigkeiten dürfen die
Maschine nur betreiben, wenn Sie eine Einweisung
und Beaufsichtigung durch eine Person erhalten, die
für deren Sicherheit zuständig ist. Kinder müssen
beaufsichtigt werden um sicherzustellen, dass diese
nicht mit der Maschine spielen.
Die Maschine ist für den gewerblichen Gebrauch
geeignet, wie z.B. in Hotels, Schulen, Krankenhäu-
sern, Fabriken, Läden, Büros und Vermietungsge-
schäften.

DC 5800c 11 kW S - 13 Part No 9091-B2012-01-30
Druckerzeugung und Luftmenge
HxBxL 1800x760x1150 mm
Gewicht 200 kg
Einlaß φ76 mm
Plastiksäck, 50 l 700x850 mm
Schlauchlänge 5-50 m
Luftmenge, max 500 m3/h
Unterdruck, max 40 kPa
Leistungsaufnahme 9,2 kW
Feinlter Polyester 8,4 m2
Abscheidegrad nach
(DIN) 24184/3) 99,9 %
Filter, Mikrolter 2,5 m2
Abscheidegrad
Mikrolter (DOP) > 99,97 %
Geräuschpegel */ < 75 dB (A) */ Schalldruckpegel in einer Höhe von 1,6 m und mit
Abstand 1 m nach DIN EN ISO 3744 bei maximaler
Luftmenge.
kPa
40
20
200 400 600 800 m3/h
9,2 kW S
1000
Technische Daten
DEUTSCH
Funktionsbeschreibung
Der DC 5800c 9,2 kW S ist ein elektrisch betriebenes
Staubsaug- Aggregat für den Einsatz bei den meisten stau-
berzeugenden Arbeiten in der Industrie. Die S-Ausführung
mit hoher Saugleistung ist für den Einsatz mit langen Sch-
läuchen oder für den Transport von großen Materialmengen
in Verbindung mit einem Vorabscheider geeignet.
Das System arbeitet mit Unterdruck, wobei dei Luft durch
Saugkappe, Schlauch sowie Grob- und Fein-abscheider ge-
saugt wird. Der Grobabscheider ist ein Zyklon, in dem der
grobe Staub sehr wirksam abgeschieden wird. Die Abschei-
dung des Feinstaubs erfolgt in der Filter-patrone. Der Staub
wird in einen, am Unterteil des Abscheiders angebrachten
Behälter abgegeben.
Die Filterabreinigung mittels Luftimpuls verlängert die
Lebensdauer des Filters und garantiert dadurch eine gleich-
bleibende Saugleistung.

DC 5800c 11 kW S - 14 Part No 9091-B
5. Sollte der Zeiger des Druckmessers noch immer auf
rot stehen, Abreinigung wiederholen.
Bringt auch wiederholte Filterreinigung keinen Erfolg, muss
der Feinfilter gewechselt werden.
Bei täglicher Verwendung des Gerätes sollte die Filter- ein-
heit 1 - 2 x/Tag gereinigt werden. Die Filterreinigung wird
in den Arbeitspausen durch-geführt.
Der Plastiksack darf erst nach Abreinigung der Filter
gewechselt werden. Spätestens wenn das Staub-niveau 5
cm unter der Gummiklappe liegt, muss der Plastiksack
gewechselt werden. Nach Entfernung des Plastiksacks, muss
dieser richtig verschlossen werden.
Betrieb
Kontrollieren Sie die Drehrichtung des Motors. Bei falscher
Drehrichtung (Gerät bläst und saugt nicht!) muss die Pha-
senumschaltung am Gerätestecker geändert werden. Ist in
der Steckkupplung keine Phasenumschaltung vorhanden,
muss diese von einem Elektriker ausgeführt werden. Die
Kupplung der Geräteanschlussleitung muss mindestens
Spritz-wassergeschütz sein!
Bei regelmässige Verwendung oder falls der Zeiger des
Druckmessers auf Rot steht, müssen die Filter wie folgt
abgereinigt werden:
1. Starten Sie die Maschine.
2. Schliessen Sie das Schieberventil am Einlass des Zy-
klons.
3. Öffnen und schliessen Sie den Deckel 3-6 x.
4. Öffnen Sie das Schieberventil am Einlass wieder.
Wartung
Die Filterpatron im Zyklon sollte bei Bedarf mindestens
jedoch einmal pro Jahr ausgetauscht werden. Zum Aus-
tausch darf nur der Original-Filter verwendet werden.
Der Mikrofilter, Best.Nr. 4422 muss nach ca. 300 Bet-
ribsstunden gewechselt werden.Gebrauchte Filter müssen
in verschlossenen Plastiksäcken entsorgt werden.
Der Filterwechsel muss von Personen durchgeführt
werden, welche eingewiesen wurden. Beim Filter-wechsel
müssen Schutzmasken der Partikelfilter-klasse P2 oder
höherwertig sowie Einwegschutz-anzüge getragen und
eine Gefährdung Dritter aus-geschlossen werden.Die Ra-
dialdichtung zwischen dem Motor und der Turbopumpe
sollte mit Kon-sistenzfett nach ca. 3000 Betriebsstunden
geschmiert werden. Bei Bedarf muss die Radialdichtung
ausge-tauscht werden.
Für die Demontage des Staubabscheiders und der Turbo-
pumpe gibt es eine separate Explosionszeich-nung. (letzte
Seite).
Die Pumpe soll mindestens einmal im Jahr ge-schmiert
und kontrolliert werden.
1. Pumpe starten und auf ungewöhnliche Geräusche
achten.
2. Pumpe abschliessen und Betriebsschalter
verriegeln.
3. Das Lager der Turbopumpe soll mindestens
einmal im Jahr und mit Lithium verseiftes
Wälzlagerfett, Type 100 gemäss DIN 51825
geschmiert werden, das den Bedarf B gemäss
DIN 51806, z.B. Aeroshell, Art Nr 9683 erfüllt.
- Kühlflansch des unteren Lagers losschrauben.
- Zustand des Fetts kontrollieren und ggf. neues
Fett bis auf 2/3 des Deckelvolumens einfüllen.
- Der O-ring, Art Nr 4789, hinter dem Schutz-
deckel ausgetauschen.
4. Überprüfen, dass Anschlüsse und Kabel intakt
sind.

DC 5800c 11 kW S - 15 Part No 9091-B2012-01-30
DEUTSCH
Die Gewährleitungszeit beträgt 2 Jahre (bei Einschicht-
betrieb) und bezieht sich auf Fabrikationsfehler. Die
Garantie gilt unter der Voraussetzung, dass die Maschine
vorschriftgemäss behandelt und gewartet wird.
Für betriebsbedingten Verschleiss wird keine Haftung
übernommen. Die Geräte dürfen nur von DUSTCON-
TROL und deren autorisierten Werk-stätten repariert
werden, ansonsten erlischt der Garantie.
Gewährleistung
Benennung Art. Nr
Plastiksack, Standard 4614
Plastiksack, Asbest 4690
Feinlter 4292
Mikrolter 4422
Zubehör
Sonstiges Zubehör siehe Dustcontrol-Katalog.

DC 5800c 11 kW S - 16 Part No 9091-B
Problem Fehler Massnahme
Der Motor läuft nicht. Kein Stromanschluss. Strom anschliessen.
Thermische Sicherung hat 5 Minuten warten.
ausgelöst.
Der Motor bleibt sofort nach Falsche Sicherung. Sicherung tauschen.
dem Start stehen.
Der Motor läuft, aber die Kein Saugschlauch Schlauch anschliessen.
Maschine saugt nicht. angeschlossen.
Schlauch verstopft. Schlauch um drehen oder
reinigen.
Kein Plastiksack am Zyklon Befestigen Sie den Plastik-
angebracht. sack wie beschrieben.
Pumpe läuft in der falschen Vom Elektriker ändern
Richtung. Phasen sind ver- lassen.
kehrt angeschlossen.
Der Motor läuft, aber die Loch im Saugschlauch. Schlauch austauschen.
Maschine saugt schlecht. Filter verstopft. Reinigen oder austauschen.
Saugschlauch zu lang oder Schlauch austauschen.
zu schmal.
Schlauch teilweise verstopft. Schlauch reinigen oder
umdrehen.
Oberteil der Maschine Ordentlich befestigen.
schlecht montiert.
Im Zyklon hat sich Staub Deckel abnehmen und
abgesetzt. den Zyklon reinigen.
Die Maschine bläst Staub Das Filter ist beschädigt Kontrollieren und gegebenen-
aus. oder hat sich gelockert. falls austauschen.
Abnormale Geräusch- Es könnten Staubpartikeln Die Pumpe muβgewartet
entwicklung der Maschine. in die Pumpe eingedrungen werden.
sein.
Fehlersuche

DC 5800c 11 kW S - 17 Part No 9091-B2012-01-30
Conditions de sécurité
Lisez toutes les instructions avant d´utiliser la machine et
mettez à l´abri ces instructions.
Attention! Pendant l´utilisation de machines élec-triques,
les précautions de sécurité de base devront être suivies
pour réduire les risques de feu, les décharges électriques et
les blessures corporelles.
1. Important!
Aucune particule chaude ou incandescente peut être
aspirée par la machine. La machine ne doit pas être
utilisée pour les poussières explosives, instables, et des
particules de poussière ou poryfora avec une énergie.
- AVERTISSEMENT Les opérateurs doivent être
dûment instruits sur l’utilisation de ces machines.
- AVERTISSEMENT Cette machine est à usage à
sec seulement.
- ATTENTION Cette machine est pour une utilisa-
tion en intérieur.
- ATTENTION Cette machine doit être entreposé
à l’intérieur seulement.
2. Zone de travail
Ne pas exposer la machine sous la pluie. Ne pas
l´utiliser dans des endroits humides ou en présence
de liquides ou gaz inflammables.
3. Surchauffe
Ne laisser jamais la machine tourner en con-tinu
inutilement. Suivre toujours les régle-mentations
particulières aux matières avec lesquelles vous travail-
lez: par exemple l´amiante. Ne pas utiliser la machine
pour des travaux non conformes à l´emploi normal
de la machine.
4. Blessures corporelles
Ne jamais laisser la succion venir au contact avec des
parties du corps. Le fort effet de suc-cion peut en-
dommager les vaisseaux sanguins de la peau. Ne pas
réparer les composants électriques soi-même, mais
prendre une personne qualifiée. Des erreurs peuvent
causer des blessures. Lire attentivement toutes les
précautions d´usage.
5. Prendre soin du cordon électrique
Ne jamais tirer la machine par son cordo électrique.
Protéger le cordon contre les chocs et les objets cou-
pants. Vérifier régulièrement l´état du cordon.
6. Mesure importante
Pendant le nettoyage et l´entretien sur la machine, le
cordon électrique devra être débranché.
7. Entretien de la machine
Garder la machine propre et vérifier que le flexible est
entier, et que les joints sont restés étanches. Garder
les poignées sèches et libres de toute huile et graisse.
8. Vérification de l´état de la machine
Avant toute utilisation de la machine, il devra être
vérifié avec précautions que la machine est en bon
état de marche. Si il y a des pièces en-dommagées,
celles-ci devront être réparées par un centre de main-
tenance autorisé Dustcontrol.
Si le cordon d’alimentation est endommagé, il doit
être remplacé par le fabricant, il est l’agent de service
ou des personnes qualifiées afin d’éviter un danger.
9. Attention!
Utiliser uniquement les accessoires et les pièces
détachées qui sont disponibles dans le catalogue
Dustcontrol. Si vous utilisez des pièces défectueuses
ou contrefaites (spéciale-ment les filtres), la machine
pourrait rejeter de la poussière nocive qui pourrait
causer des dommages corporels.
Cet appareil n’est pas destiné à être utilisé par des
personnes (enfants compris) dont les capacités
physiques, sensorielles ou mentales, ou le manque
d’expérience et de connaissances, à moins qu’ils
n’aient beengiven supervision ou des instructions
quant à l’appareil par une personne responsable
de leur safety. Enfants doivent être surveillés pour
s’assurer qu’ils ne jouent pas avec l’appareil.
Cette machine est destinée à des fins commerciales,
par exemple dans les hôtels, écoles, hôpitaux, usines,
magasins, bureaux et entreprises de location.
FRANCAIS
,

DC 5800c 11 kW S - 18 Part No 9091-B
Description
Le DC 5800c 9,2 kW S est entrainé par une turbo-pompe
raccordée en série qui fournit un effet d’aspiration particu-
lièrement important. Cet équipement est utilisé essentielle-
ment pour le transport/gros nettoyage de différents types de
matières lourdes. Avec ce type de système, il est recommandé
d’utiliser un préséparateur.
Le haut rendement d’aspiration peut aussi être utilisé dans
l’aspiration ponctuelle classique où il est nécessaire d’avoir
des flexibles ou des tuyauteries particulièrement longues. Le
nettoyage du filtre se fait par impulsion inversée, lequelle
prolongr considérablement la durée de vie des filtres fins.
Caractéristiques Techniques
HxWxL 1800x760x1150 mm
Poids 200 kg
Entrée φ 76 mm
Sac collecteur 50 l 700x850 mm
Longueur exible (φ 50) 5-50 m
Flux à l’entrée ouverte 500 m3/h
Dépression Maximum 40 kPa
Puissance 9,2 kW
Surface ltrante, ltre n 8,4 m2
Degré de ltration, ltre
n (DIN 24184/3) 99,9 %
Surface ltrante, microltre 2,5 m2
Degré de ltration, micro-
ltre (DOP) > 99,97 %
Niveau sonore */ < 75 dB(A)
Génération de pression
et ux d`air
*/ Niveau sonore 1,6 m de hauteur et 1 m de
distance en accord avec la norme DIN EN ISO 3744
dans un espace libre et à ux maximum.
kPa
40
20
200 400 600 800 m3/h
9,2 kW S
1000

DC 5800c 11 kW S - 19 Part No 9091-B2012-01-30
Connectez la machine à une source électrique conforme aux
indications de la plaque-machine. Si le cordon électrique est
endommagé, il devra être remplacé.
Le filtre devra être nettoyè 1 à 2 fois par jour en fonction-
nement continu ou si la machine est èquipée avec un
moniteur de controle du filtre, quand celui-ci est dans la
zone rouge.
Pour le nettoyage des filtres:
1. Mettez la machine en route.
2. Fermez la vanne quillotine à l’entrée de la machine.
3. Lentement, d’un mouvement régulier ouvrez la tête de
décolmatage en levant la poignée. Répétez l’opération
de 3 à 6 fois.
4. Ouvrez la vanne guillotine.
Fonctionnement
5. Si l’indication sur le moniteur revient au vert le travail
peut continuer; s’il reste rouge, dècolma-tez à nouveau.
Si après plusieurs essais, le filtre reste au rouge, les filtres
fins doivent être changés.
Le sac plastique doit être changé sculement quand le filtre
a été nettoyè. Le sac doit être changé quand le niveau de
poussières est à environ 5 cm sous le clapet en caoutchouc.
Utiliser uniquement les sacs plasti-ques originaux.
Entretien
Pendant le nettoyage et la maintenance sur la machine, le
câble électrique doit être déconnecté de sa source.
Le filtre fin 4292 devra être changé au moins une fois par
an. Utilisez uniquement des pièces détachées d’origine. Si
la machine est utilisée avec un microfiltre/HEPA, celuio-
ci devra être changé toutes les 300 heures de fonctionne-
ment, article no 4422. Utilisez une protection respiratoire
pendant le changement des filtres. Les filtres usés devront
être enfermés dans un sac plastique et évacuer propre-
ment.
Vérifiez régulièrement que le câble électrique n’est pas
endommagé.
Le DC 5800c 9,2/11 kW S devra être testé au moins une
fois par an pour s’assurer qu’il n’a pas été endommagé par
des matériaux hasardeux. Les pièces abîmées devront être
remplacées.
Pour ne pas compromettre le fonctionnement du
DC 5800c 9,2/11 kW S, utilisez uniquement des pièces
détachées d’origine.
La pompe devra être inspectée et lubrifièe au moins une
fois par an.
1. Démarrez la pompe et listez les sons anormaux.
2. Arrêtez la pompe et débranchez le électriquement.
3. Les roulements de pompe devront être lubrifiés avec
une graisse à base de lithium, art no 9683.
- Le roulement intérieur devra être lubrifié en enle-
vant la cage de pompe.
- Vérifiez l’état de la graisse. Remplir la cavité au 2/3
plein avec une nouvelle graisse.
- Changez le joint, art no 4789 et replacez la cage
de pompe.
4. Inspectez tous les câbles et connexions; réparez
si nécessaire.
FRANCAIS
,

DC 5800c 11 kW S - 20 Part No 9091-B
La période de garantie pour cette machine est de 2 ans,
pièces et main d´oeuvre hors pièces d´usure. La garantie
est valide sous les conditions que la machine est utilisée
dans des conditions normales de travail, pour lesquelles
elle a été définie et si elle est conve-nablement entretenu.
La maintenance accomplie par d´autres que Dustcontrol
ou que par un agent mandaté, annule automatiquement la
garantie. Aucune autre garantie express ou implicite n´est
applicable.
Garantie
Description Part No
Sac plastique standard 4614
Filtre n 4292
Microltre 4422
Autres accessoires, voir le catalogue Dustcon-
trol.
Accessoires
Problème Défaut Solution
Moteur ne démarre pas. Machine non connectée. Vérier connections.
Sécurité moteur. Attendre 5 mm.
Le moteur s´arrète aprés Mauvais fusible. Circuit correct. Un électricien
le démarrage. Thermique mal positionné. devra intervenir.
Pompe fonctionne mais Flexible non connecté. Connecté le exible.
n´aspire pas. Flexible bouché. Nettoyer le exible.
Pas de sac plastique sur le Monter le sac correctement.
cyclone. Changer les phases.
Pompe tourne à l´envers.
Pompe tourne mais peu Trou dans le exible. Changer ou réparer le
d´aspiration. Filtre bouché. exible.
Flexible trop long ou trop Nettoyer ou le changer.
petit. Dévriller le exible.
Flexible vrillé. Adjuster le ltre.
Filtre mal monté. Ouvrer le cyclone et nettoyer
Poussière bloquée dans le le.
cyclone.
Machine recrache la Filtre perforé ou pas Vérier le et changer si
poussière. installé. nécessaire.
Son anormal dans la Matière étrangère dans Appelez nous.
machine. la pompe.
PROBLÈMES ET INTERVENTIONS
