Dusyma 402 611 User manual

MA_402 611_02/2022
www.dusyma.com

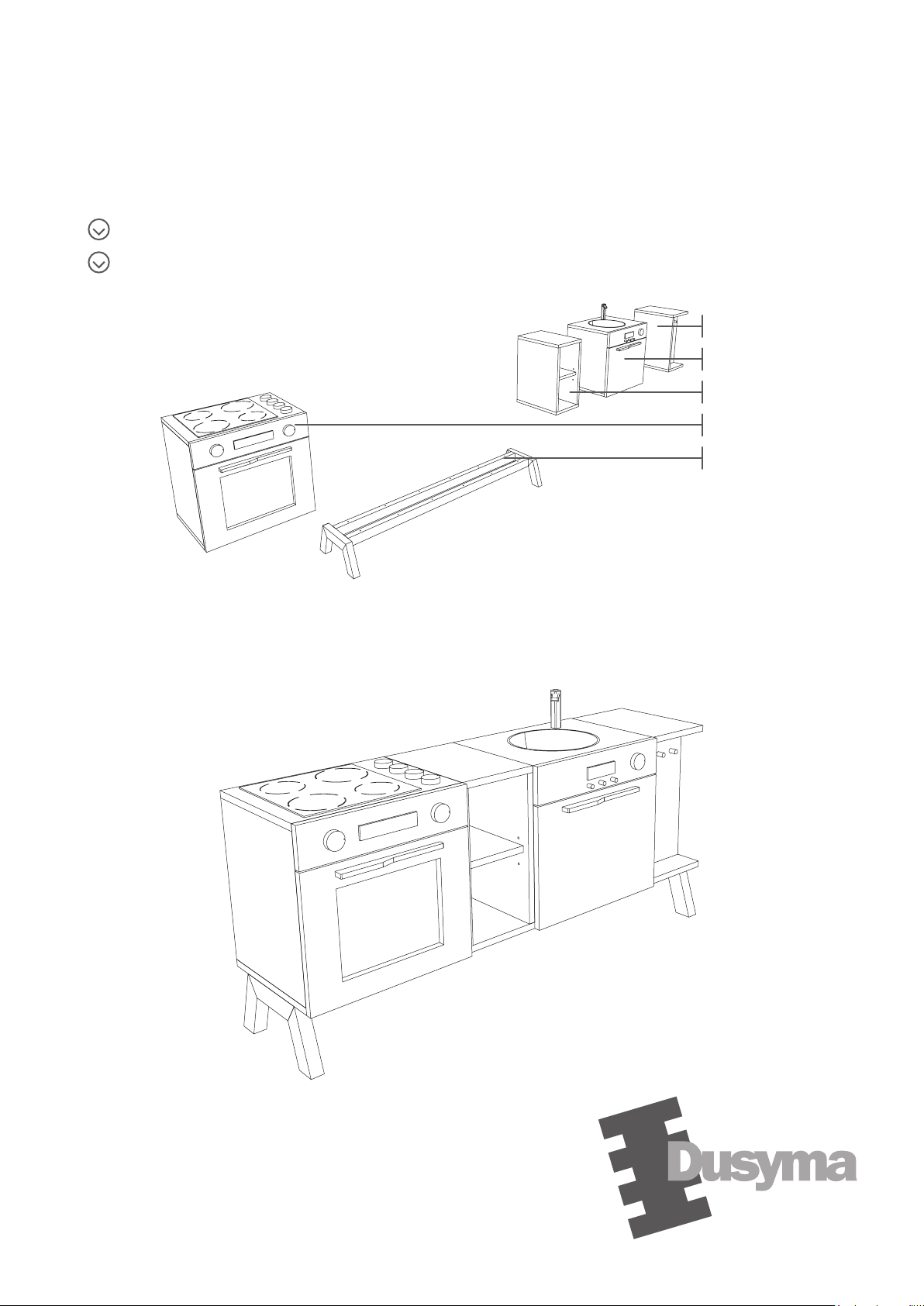

Produktübersicht
Product overview
402 611
Kowidu Kombination 5
Der Artikel besteht aus den unten aufgeführten Elementen.
Außenmaße: 120 cm lang, 31,6 cm tief, 65 cm hoch
The article consists of the elements listed below.
402443 Eckregal mit Aufhänge
pins rechts, grau
402354 Spüle
mit Spülmaschine
402352 Herd
mit Backofen
402303 Grundsockel 120 cm
402402 Schmaler Unter
 schrankoen,Ahorn

MA_402 300-402 304_03/2020

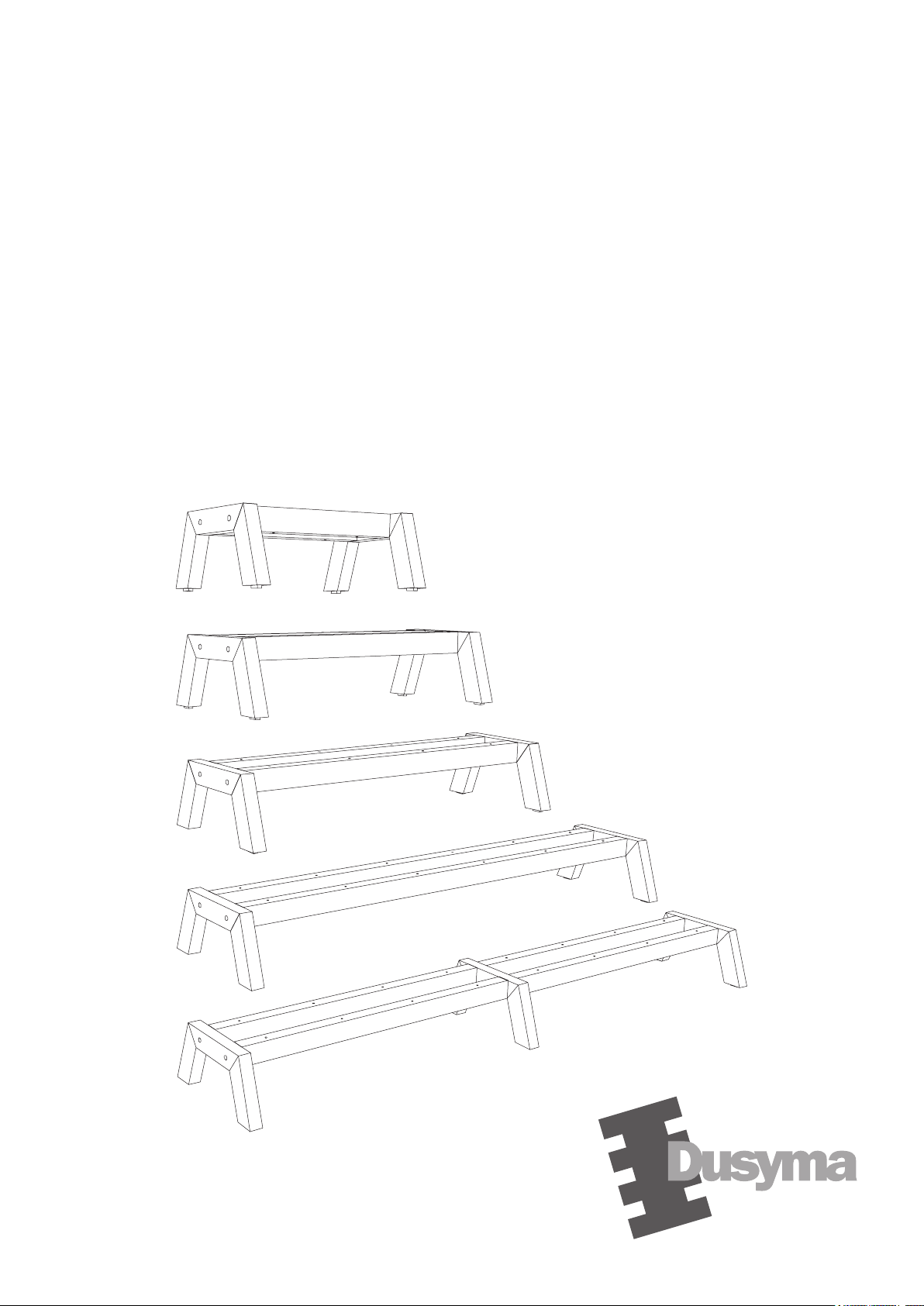

402 300 - 402 304
Kowidu, Grundsockel
402 400 - 402 446
402 340 - 402 449

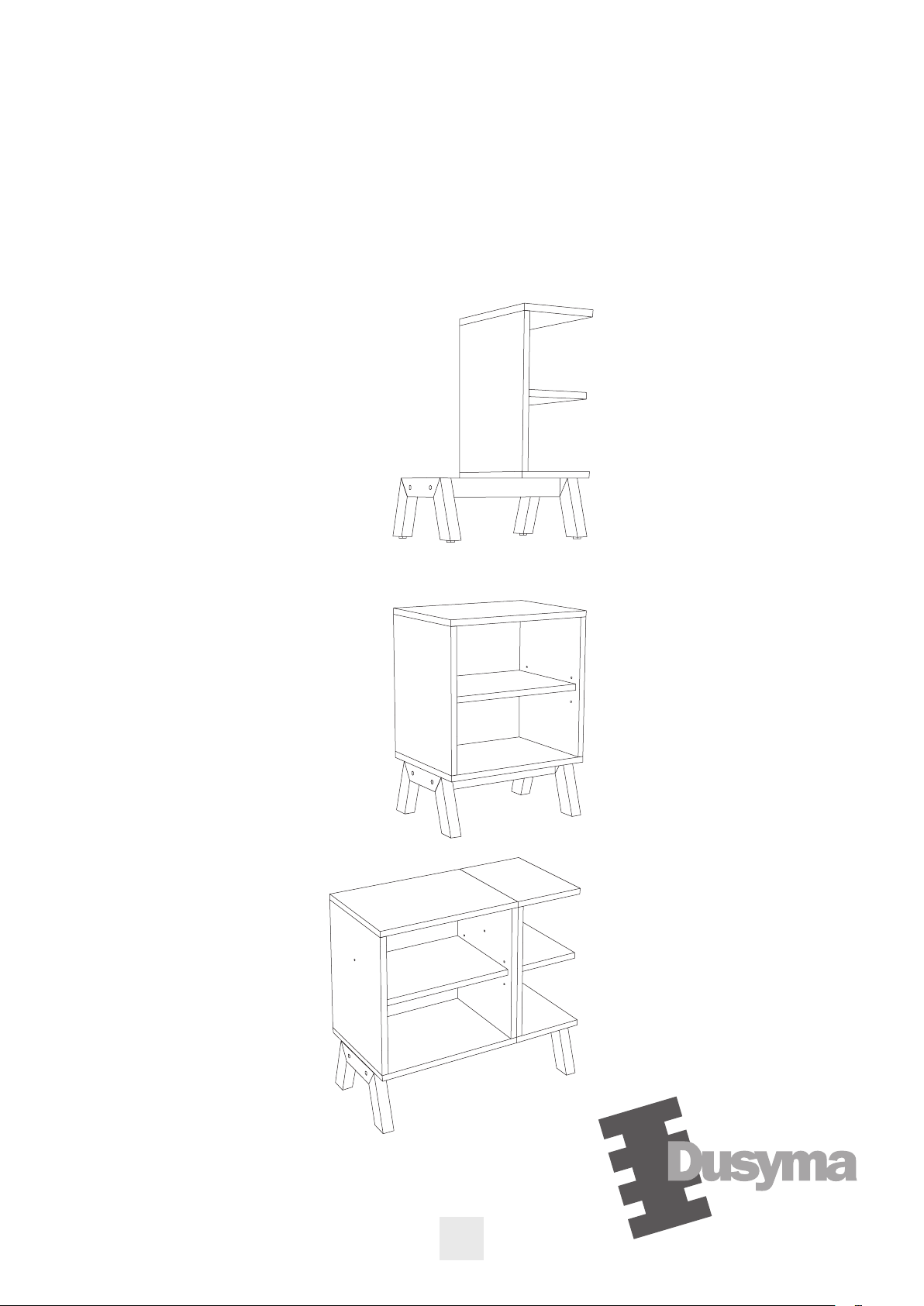

Kowidu, Eckregal & Schrank
402 356 / 402 357

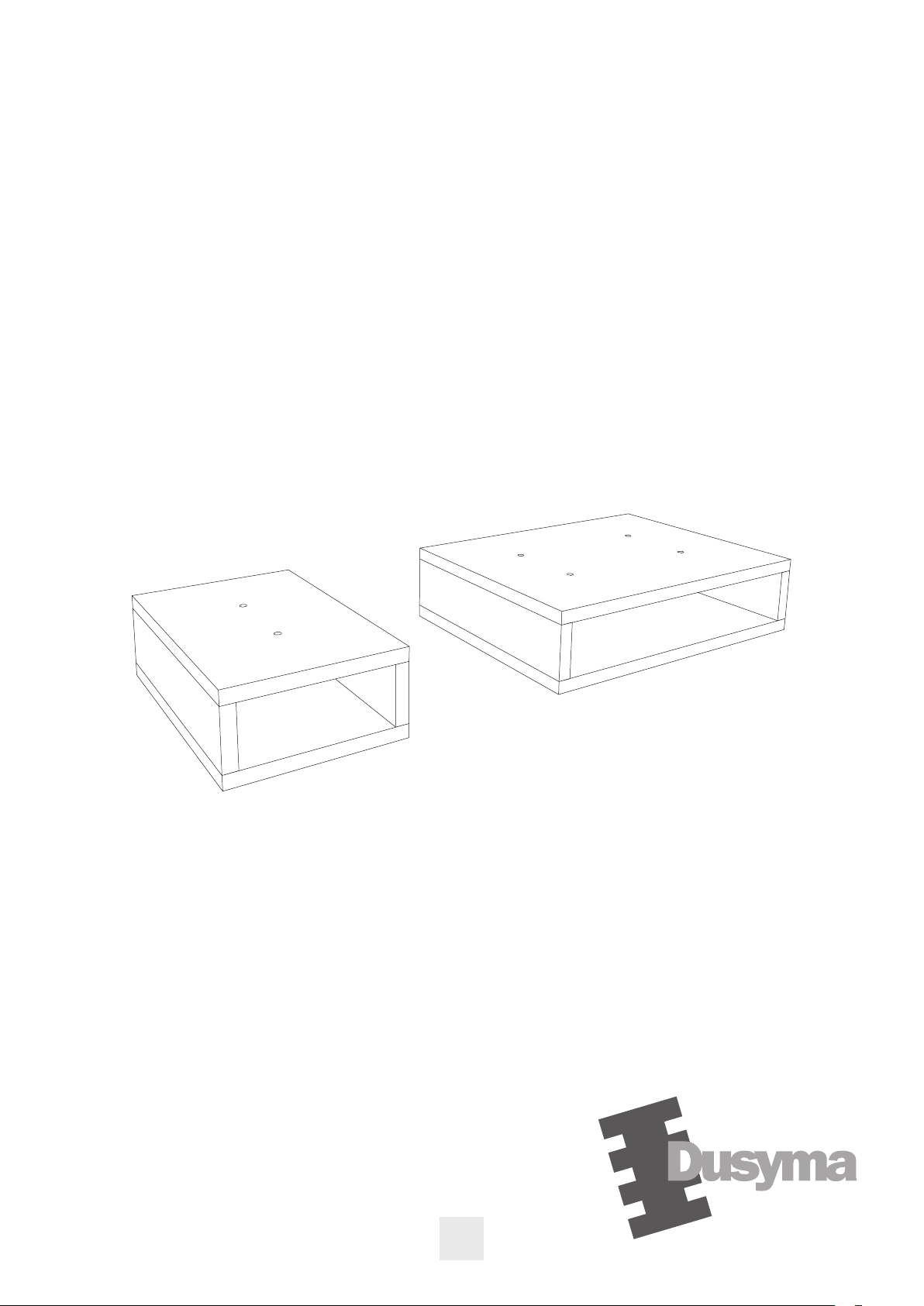

Kowidu, Horterhöhung
402 450 - 402 459
Kowidu, Unterbauschrank
www.dusyma.com
Aufbauanleitung
Assembly Instructions
402 400 - 402 406 402 420 - 402 426 402 440 - 402 446
402 410 - 402 41 6 402 430 - 402 436
402 340 - 402 349 402 360 - 402 366 402 380 - 402 386 402 450 - 402 459
402 350 - 402 355 402 370 - 402 376 402 390 - 402 396

MA_402 300-402 304_03/2020
Inhalt
Content
Einführung | Introduction .......................................................................................... 1
Bestimmungsgemäße Verwendung | Intended Use .................................. 2
Stückliste | Part List ...................................................................................................... 3
Symbolbeschreibung | Icon description ........................................................... 4
Sicherheitshinweise | Safty instructions ............................................................ 5/6
Werkzeuge | Tools ....................................................................................................... 7
Montage | Assembly .................................................................................................. 8
Hinweise zum Umweltschutz | Notes on environmental protection ... 27/28
Wartung und Pege | Maintenance and Care ................................................ 27/28
Garantiebedingungen | Warranty conditions ................................................. 27/28
Servicestelle
Service Point
Dusyma Kindergartenbedarf GmbH
Haubersbronner Straße 40
73614 Schorndorf / Germany
Telefon: [phone] / 6003-0
Fax: [phone] / 6003-41
E-mail: [email protected]
www.dusyma.com
Dusyma im Internet
Die Adressen der Servicestellen außerhalb Deutschlands entnehmen Sie
bitte unserer Website www.dusyma.com.
The addresses of the service locations outside Germany can be found on
our website www.dusyma.com.

MA_402 300-402 304_03/2020
- 1 -
Gratulation - Sie haben sich für ein qualitativ hochwertiges Kowidu – Rollen-
spielmöbel aus dem Hause Dusyma entschieden.
Lesen Sie diese Anleitung sorgfältig durch, um die besten Resultate beim
Aufbauen zu erzielen und vor allem, um den Aufbau sicher zu bewerkstelli-
gen. Sollten beim Betrieb irgendwelche Schwierigkeiten auftauchen, neh-
men Sie die Anleitung zu Hilfe oder fragen Sie das Dusyma Service Center.
Aufgrund technischer Änderungen können die Informationen in dieser An-
leitung ohne vorherige Ankündigung geändert werden.
Informieren Sie sich in regelmäßigen Abständen im Internet unter
www.dusyma.com, um auf dem neuesten Stand des Produktes zu bleiben.
Dieses Produkt entspricht den gesetzlichen nationalen und europäischen
Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Be-
trieb sicherzustellen, müssen Sie als Anwender vor der Inbetriebnahme des
Produktes diese Anleitung und die Sicherheitshinweise lesen und beachten!
Jeder Artikel, der unser Werk verlässt, wird sorgfältig auf Funktion und ein-
wandfreien Zustand geprüft. Vielen Dank, dass Sie sich für ein Dusyma Pro-
dukt entschieden haben.
HINWEIS
Diese Anleitung ist Bestandteil des Produkts. Sie enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung. Heben Sie deshalb die Anleitung zum
Nachlesen auf und geben Sie bei Weitergabe des Produkts an Dritte mit.
Congratulations - you have chosen a high-quality role play furniture from
Dusyma. Read this manual carefully to obtain the best results from the as-
sembly, and most importantly, to obtain maximum safety. If you experience
any difculties during assembly, please refer to the manual or contact the
Dusyma Service Center. Due to technical changes, the information in this
manual is subject to changes without prior notice.
Check the Internet on www.dusyma.com regularly to stay up-to-date with
the product. This product complies with the legal national and European re-
quirements. To maintain condition and to ensure safe operation, you must
read and follow these instructions and the safety instructions carefully be-
fore the product is used.
Each article that leaves our factory is carefully checked regarding its ope-
ration and perfect condition. Thank you for purchasing a Dusyma product.
NOTICE
This manual is part of the product. It contains important instructions for as-
sembling and handling. Therefore, keep the instructions in a safe place for
later reading and give them to third parties when passing on the product.
Kowidu
Rollenspielmöbel
Kowidu
role play furniture
- 1 -

MA_402 300-402 304_03/2020
- 2 -
Das Rollenspielmöbel ist für den Einsatz von Kindern im Kindergarten
in geschlossenen Räumen. Ein anderweitiger Betrieb ist nicht zulässig. Für
jegliche nicht bestimmungsgemäße Verwendung wird keine Garantie oder
Haftung übernommen. Lesen Sie vorab die gesamte Anleitung gewissen-
haft bevor Sie das Rollenspielmöbel zusammenbauen bzw. einsetzen.
Dusyma arbeitet ständig an der Weiterentwicklung sämtlicher Produkte;
Änderungen des Lieferumfangs in Form, Technik und Ausstattung müssen
wir uns deshalb vorbehalten.
Zielgruppe
Das Produkt ist ein Rollenspielmöbel. Es ist für Kinder unter 3 Jahren in
Kindergarten geeignet. Der Aufbau/Abbau/Umbau des Rollenspielmöbel
darf nur durch erfahrene Monteure erfolgen. Sollten Sie nicht über ausrei-
chende Kenntnisse über den Bau und Umgang verfügen, so wenden Sie
sich an einen erfahrenen Monteur oder an den Dusyma Service.
Bestimmungsgemäse
Verwendung
Die Aufbauzeit beträgt ca. 10 Minuten.
Der Raumbedarf ist:
Breite 40 / 60 / 80 / 120 / 160 cm
Tiefe 30 cm
Höhe 15 cm
Allgemeine
Informationen
The role play furniture level is for the use of children in closed rooms. Any
other operation is not permitted. No warranty or liability is accepted for any
improper use. Read the entire instructions manual carefully before you as-
semble or use the role play furniture. Dusyma is constantly working on the
further development of all products; We must therefore reserve the right to
change the scope of delivery in terms of form, technology and equipment.
User
The product is a role play furniture. The construction / dismantling / conversi-
on of the role play furniture / freestanding may only be done by experienced
tters. If you do not have sufcient knowledge about the construction and
handling, please contact an experienced tter or Dusyma Service.
General use
Construction time is about 10 minutes.
Room/Space requirements:
Width 40 / 60 / 80 / 120 / 160 cm
Depth 30 cm
Height 15 cm
General
Information

MA_402 300-402 304_03/2020
- 3 -
402300 - 402304 Kowidu, Rollenspielmöbel – Grundsockel
Stückliste
Part List
Anzahl Bezeichnung Abmessung Material
2 Querriegel B:34/54/74/114/154 Buche massiv 2-fach lackiert Tiefe 3 cm / Höhe 4,5 cm
2 Seitenteil 294x145x30 Buche massiv 2-fach lackiert
1 Mittelteil 294x145x30 Buche massiv 2-fach lackiert
8 Holzdübel 30x8x8 Buche massiv
4 Metallschraube M6x45 Innensechskant
+ 4 bei 402300
4 Metallschraube M6x45 Innensechskant
+ 6 bei 402301
4 Metallschraube M6x45 Innensechskant
+ 8 bei 402302
4 Metallschraube M6x45 Innensechskant
+12 bei 402303
4 Metallschraube M6x45 Innensechskant
+ 16 bei 402304
3
4
2
1
5

MA_402 300-402 304_03/2020
- 4 -
Beachten Sie immer die Informationen, die durch VORSICHT oder
WARNUNG mit Warnpiktogrammen gekennzeichnet sind. Das Signalwort
WARNUNG weist Sie auf mögliche, schwere Verletzungen hin, das Signal-
wort VORSICHT auf mögliche, leichte Verletzungen.
Please take notice in all circumstances of the CAUTION or
WARNING pictograms. WARNING alerts you against possible serious injuries
and CAUTION against possible minor injuries.
Die Piktogramme Hinweis und Achtung warnen Sie vor möglichen
Sachschäden am Produkt.
The warnings and cautions pictograms warn against possible damage to
the product.
Wartung und Pege | Maintenance and Care
Akkuschrauber | Cordless Screwdriver
Holzleim | wood glue
Anzahl der zur Montage benötigten Personen |
Number of persons required for installation
Entsorgung | Disposal/waste
Symbolbeschreibung
Icon description
50
FOR

MA_402 300-402 304_03/2020
- 5 -
Sicherheitshinweise Allgemeines
Diese Sicherheitshinweise dienen nicht nur zum Schutz des Produkts, son-
dern auch zu Ihrer eigenen Sicherheit und der anderer Personen. Lesen Sie
sich deshalb dieses Kapitel sehr aufmerksam durch, bevor Sie das Produkt
in Betrieb nehmen!
> Personen, einschließlich Kinder, die aufgrund ihrer physischen, senso-
rischen oder geistigen Fähigkeiten oder Unerfahrenheit oder Unkenntnis
nicht in der Lage sind, das Produkt sicher zu benutzen dürfen das Produkt
nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen.
> Lassen Sie keine brennenden Kerzen oder ähnliches wie Elektroinstallati-
onen wie Heizstrahler, Steckdosen etc. unbeaufsichtigt auf oder im Produkt
stehen. Verwenden Sie nichtbrennbare Untersetzer.
> Achten Sie auf eine ausreichende Standsicherheit. Fehlende Standsicher-
heit kann zu schweren Unfällen durch kippen oder einstürzen des Möbels
führen.
> Achten sie darauf, dass Produkt nicht als Aufstiegs- oder Übersteighilfen
(z.B. vor Fenstern oder Brüstungen) benutzt werden können.
> Verpackungsmaterialen wie Kunststofftüten, Verpackungsfolien, Gepäck-
bänder und Schnüre sind unverzüglich so zu entsorgen, dass sie nicht in
Kinderhände gelangen, da sonst Erstickungs- und Strangulationsgefahr
besteht.
> Die allgemeinen Bau- und Brandschutzbstimmungen müssen eingehal-
ten werden.
> Fachkundige Montage erforderlich. Unsachgemäße Montage kann zu
Unfällen führen.
> Stellen Sie sicher, dass Ihre Möbel nur im Innenbereich verwendet werden.
Warnung
Achtung
Vorsicht

MA_402 300-402 304_03/2020
- 6 -
Safty instructions General
These safety instructions are not only for the protection of the product, but
also for safety reasons. Please read this article carefully before using the pro-
duct!
> Persons, including children, who due to their physical, sensory or mental
abilities or inexperience are unable to use the product safely must not use
the product without supervision or instruction by a responsible person.
> Do not leave burning candles or electrical appliances such as heaters, so
ckets, etc. unattended on or in the product.
> Ensure sufcient stability. Lack of stability can lead to serious accidents due
to tilting or collapse of the furniture.
> Make sure that the product cannot be used as a climbing or overhanging
support (for example in front of windows or parapets).
> Packaging materials such as plastic bags, packaging lms, straps and
cords must be disposed of immediately so that they do not get into the
hands of children, otherwise there is a risk of suffocation and strangulation.
> The generel construction and re protection regulations must be adheret
to.
> Expert installation required. Incorrect installation can lead to accidents.
> Make sure the house is installed and used indoors only.
Warning
Attention
Regards

MA_402 300-402 304_03/2020
- 7 -
Werkzeuge
Tools
1
4 mm

MA_402 300-402 304_03/2020

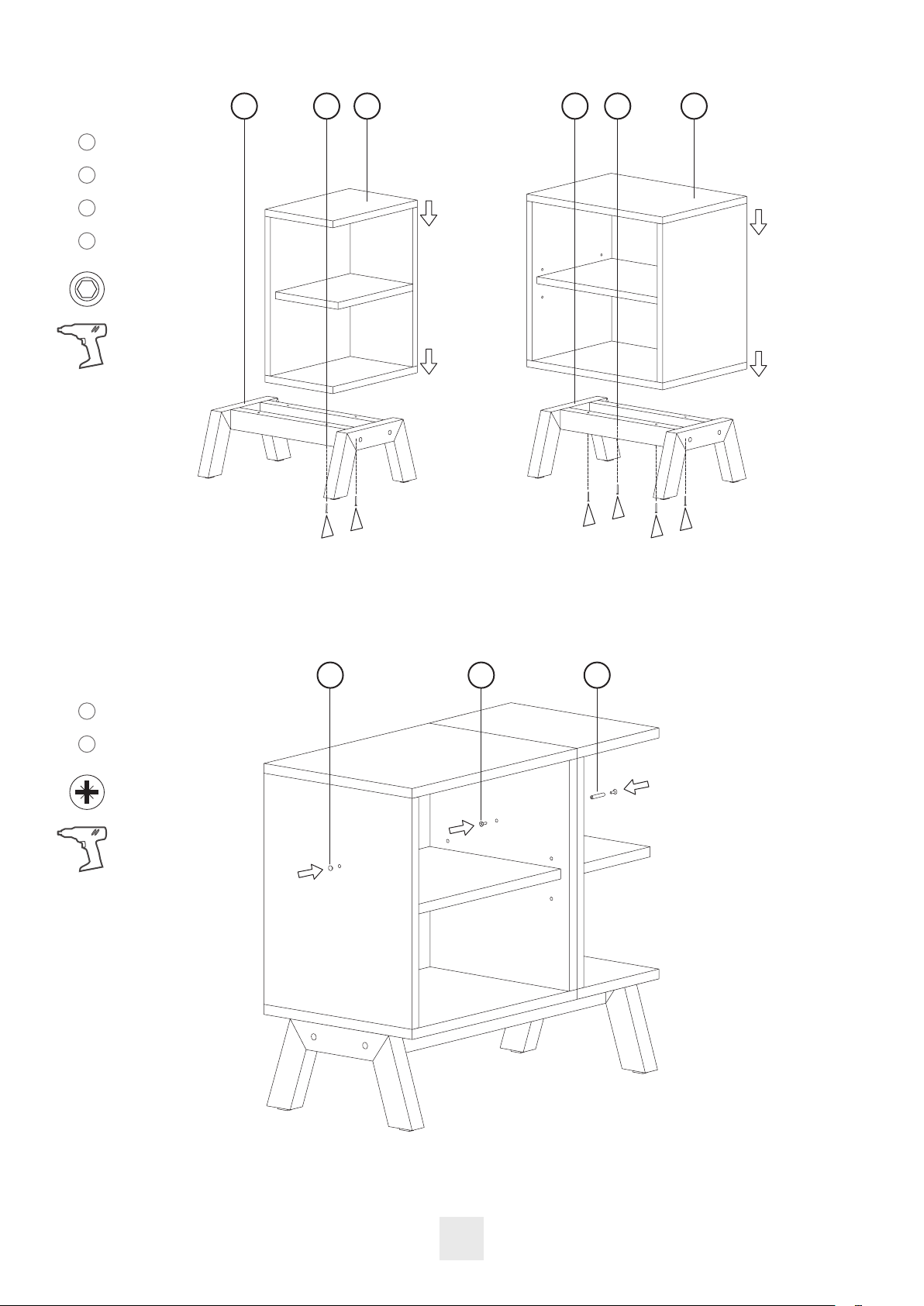

- 8 -

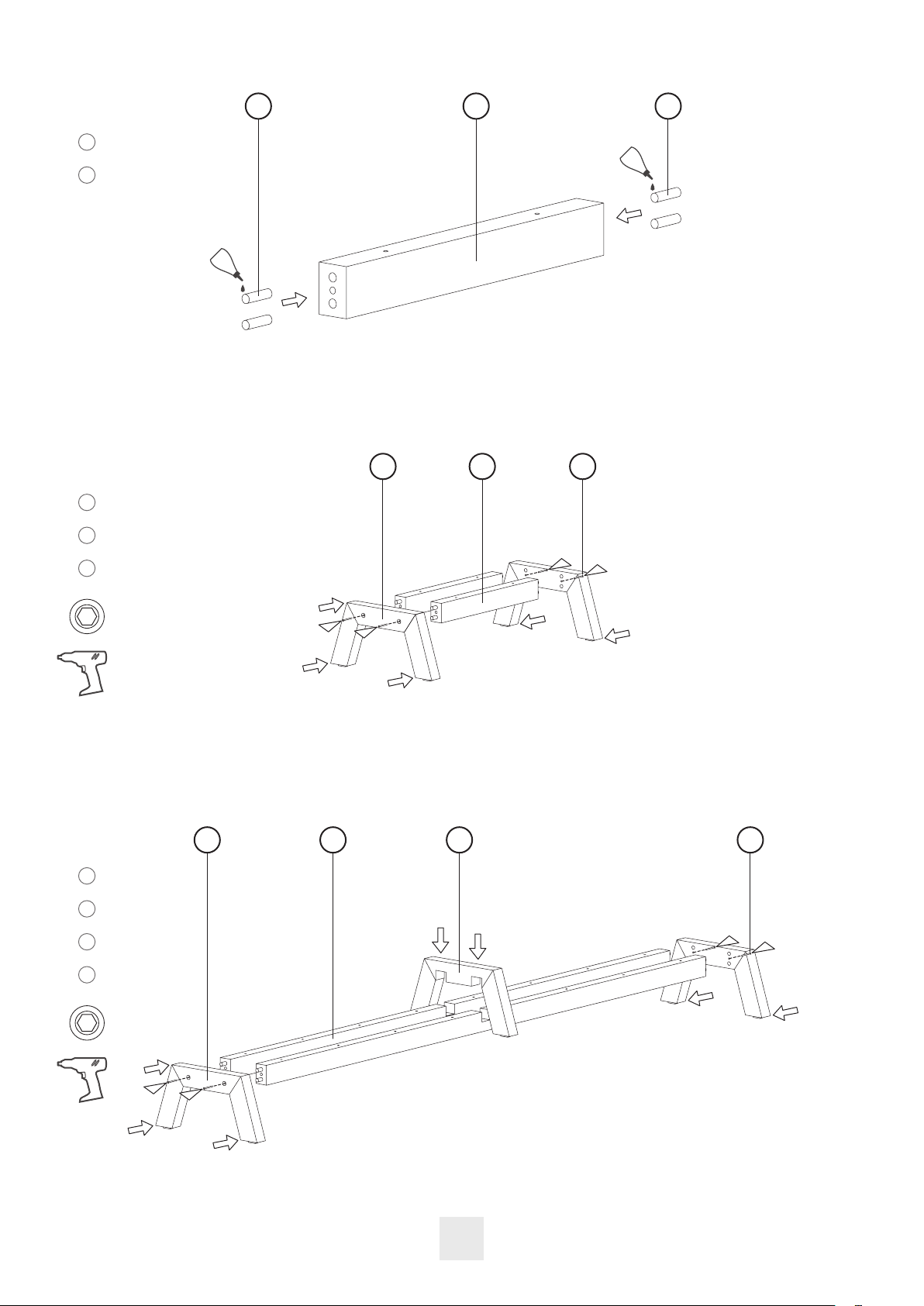

1
2 x 1
8 x 4
2
2 x 1
2
4
1
2 x 2
1 4
2x
4 x 5
2
2 x 1
2 1 3
2 x 2
1 x 3
5
4 x 5 +16x
+4x
5

MA_402 300-402 304_03/2020
- 9 -
402 400 - 402 446
402 340 - 402 449
Kowidu, Eckregal & Schrank
www.dusyma.com
Aufbauanleitung
Assembly Instructions
402 400 - 402 406 402 430 - 402 436
402 410 - 402 416 402 440 - 402 446
402 420 - 402 426
402 340 - 402 349 402 380 - 402 386
402 350 - 402 355 402 390 - 402 396
402 360 - 402 366 402 450 - 402 459
402 370 - 402 376

MA_402 300-402 304_03/2020
- 10 -
Inhalt
Content
Bestimmungsgemäße Verwendung | Intended Use .................................. 11
Stückliste | Part List ...................................................................................................... 12
Werkzeuge | Tools ....................................................................................................... 13
Montage | Assembly .................................................................................................. 14
Servicestelle
Service Point
Dusyma Kindergartenbedarf GmbH
Haubersbronner Straße 40
73614 Schorndorf / Germany
Telefon: [phone] / 6003-0
Fax: [phone] / 6003-41
E-mail: [email protected]
www.dusyma.com
Dusyma im Internet
Die Adressen der Servicestellen außerhalb Deutschlands entnehmen Sie
bitte unserer Website www.dusyma.com.
The addresses of the service locations outside Germany can be found on
our website www.dusyma.com.

MA_402 300-402 304_03/2020
- 11 -
Das Rollenspielmöbel ist für den Einsatz von Kindern im Kindergarten
in geschlossenen Räumen. Ein anderweitiger Betrieb ist nicht zulässig. Für
jegliche nicht bestimmungsgemäße Verwendung wird keine Garantie oder
Haftung übernommen. Lesen Sie vorab die gesamte Anleitung gewissen-
haft bevor Sie das Rollenspielmöbel zusammenbauen bzw. einsetzen.
Dusyma arbeitet ständig an der Weiterentwicklung sämtlicher Produkte;
Änderungen des Lieferumfangs in Form, Technik und Ausstattung müssen
wir uns deshalb vorbehalten.
Zielgruppe
Das Produkt ist ein Rollenspielmöbel. Es ist für Kinder unter 3 Jahren in
Kindergarten geeignet. Der Aufbau/Abbau/Umbau des Rollenspielmöbel
darf nur durch erfahrene Monteure erfolgen. Sollten Sie nicht über ausrei-
chende Kenntnisse über den Bau und Umgang verfügen, so wenden Sie
sich an einen erfahrenen Monteur oder an den Dusyma Service.
Bestimmungsgemäse
Verwendung
Die Aufbauzeit beträgt ca. 10 Minuten je Schrank.
Der Raumbedarf ist:
Breite 40 / 60 / 80 / 120 / 160 cm
Tiefe 30 cm
Höhe 55 / 75 cm
Allgemeine
Informationen
The role play furniture level is for the use of children in closed rooms. Any
other operation is not permitted. No warranty or liability is accepted for any
improper use. Read the entire instructions manual carefully before you as-
semble or use the role play furniture. Dusyma is constantly working on the
further development of all products; We must therefore reserve the right to
change the scope of delivery in terms of form, technology and equipment.
User
The product is a role play furniture. The construction / dismantling / conversi-
on of the role play furniture / freestanding may only be done by experienced
tters. If you do not have sufcient knowledge about the construction and
handling, please contact an experienced tter or Dusyma Service.
General use
Construction time is about 10 minutes per cabinet.
Room/Space requirements:
Width 40 / 60 / 80 / 120 / 160 cm
Depth 30 cm
Height 55 / 75 cm
General
Information

MA_402 300-402 304_03/2020
- 12 -
40242. - 40234. Kowidu, Rollenspielmöbel – Eckregal, Unterschrank
Stückliste
Part List
Anzahl Bezeichnung Abmessung Material
1 Grundsockel B:40/60/80/120/160 Buche massiv 2-fach lackiert Tiefe 30cm / Höhe 15cm
1 Eckregal 200x400x300 16 mm Spanpl. Dekor weiß, grau, petrol, hellgr., rot, Buche, Ahorn
1 Unterschrank 400x300x400 16 mm Spanpl. Dekor weiß, grau, petrol, hellgr., rot, Buche, Ahorn
1 Verbindungsschraube M4 1 x M4 Hülse, 2x M4 Schrauben PZ2
1 Abdeckkappe Kunststoff
4 Metallschraube M6x45 Innensechskant
3
4
2
1
5
6

MA_402 300-402 304_03/2020
- 13 -
Werkzeuge
Tools
1
4 mm
PZ2

MA_402 300-402 304_03/2020
- 14 -
1
1 x 1
1
1 x 2
3
2
1 x 4
5
1 x 3
2
2/4 x 6
6
4 4
1 x 5
1 6

MA_402 300-402 304_03/2020
- 15 -
402 356 / 402 357
Kowidu, Horterhöhung
www.dusyma.com
Aufbauanleitung
Assembly Instructions

MA_402 300-402 304_03/2020
- 16 -
Inhalt
Content
Bestimmungsgemäße Verwendung | Intended Use .................................. 17
Stückliste | Part List ...................................................................................................... 18
Werkzeuge | Tools ....................................................................................................... 19
Montage | Assembly .................................................................................................. 20
Servicestelle
Service Point
Dusyma Kindergartenbedarf GmbH
Haubersbronner Straße 40
73614 Schorndorf / Germany
Telefon: [phone] / 6003-0
Fax: [phone] / 6003-41
E-mail: [email protected]
www.dusyma.com
Dusyma im Internet
Die Adressen der Servicestellen außerhalb Deutschlands entnehmen Sie
bitte unserer Website www.dusyma.com.
The addresses of the service locations outside Germany can be found on
our website www.dusyma.com.

MA_402 300-402 304_03/2020
- 17 -
Das Rollenspielmöbel ist für den Einsatz von Kindern im Kindergarten
in geschlossenen Räumen. Ein anderweitiger Betrieb ist nicht zulässig. Für
jegliche nicht bestimmungsgemäße Verwendung wird keine Garantie oder
Haftung übernommen. Lesen Sie vorab die gesamte Anleitung gewissen-
haft bevor Sie das Rollenspielmöbel zusammenbauen bzw. einsetzen.
Dusyma arbeitet ständig an der Weiterentwicklung sämtlicher Produkte;
Änderungen des Lieferumfangs in Form, Technik und Ausstattung müssen
wir uns deshalb vorbehalten.
Zielgruppe
Das Produkt ist ein Rollenspielmöbel. Es ist für Kinder unter 3 Jahren in
Kindergarten geeignet. Der Aufbau/Abbau/Umbau des Rollenspielmöbel
darf nur durch erfahrene Monteure erfolgen. Sollten Sie nicht über ausrei-
chende Kenntnisse über den Bau und Umgang verfügen, so wenden Sie
sich an einen erfahrenen Monteur oder an den Dusyma Service.
Bestimmungsgemäse
Verwendung
Die Aufbauzeit beträgt ca. 10 Minuten.
Der Raumbedarf ist:
Breite 20 / 40 cm
Tiefe 30 cm
Höhe 10 cm
Allgemeine
Informationen
The role play furniture level is for the use of children in closed rooms. Any
other operation is not permitted. No warranty or liability is accepted for any
improper use. Read the entire instructions manual carefully before you as-
semble or use the role play furniture. Dusyma is constantly working on the
further development of all products; We must therefore reserve the right to
change the scope of delivery in terms of form, technology and equipment.
User
The product is a role play furniture. The construction / dismantling / conversi-
on of the role play furniture / freestanding may only be done by experienced
tters. If you do not have sufcient knowledge about the construction and
handling, please contact an experienced tter or Dusyma Service.
General use
Construction time is about 10 minutes.
Room/Space requirements:
Width 20 / 40 cm
Depth 30 cm
Height 10 cm
General
Information
