Dyna-Glo DGPH901ATBR User manual

1
ATTACH YOUR RECEIPT HERE
Serial Number ________________________________ Purchase Date _________________________________
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m., CST, Monday – Friday, or
email us at [email protected].
35-10-008
PATIO HEATER TABLE ACCESSORY
MODEL #DGPH901ATBR / #DGPH902ATSS
Español p.12
Français p.23
2018-06-14

2

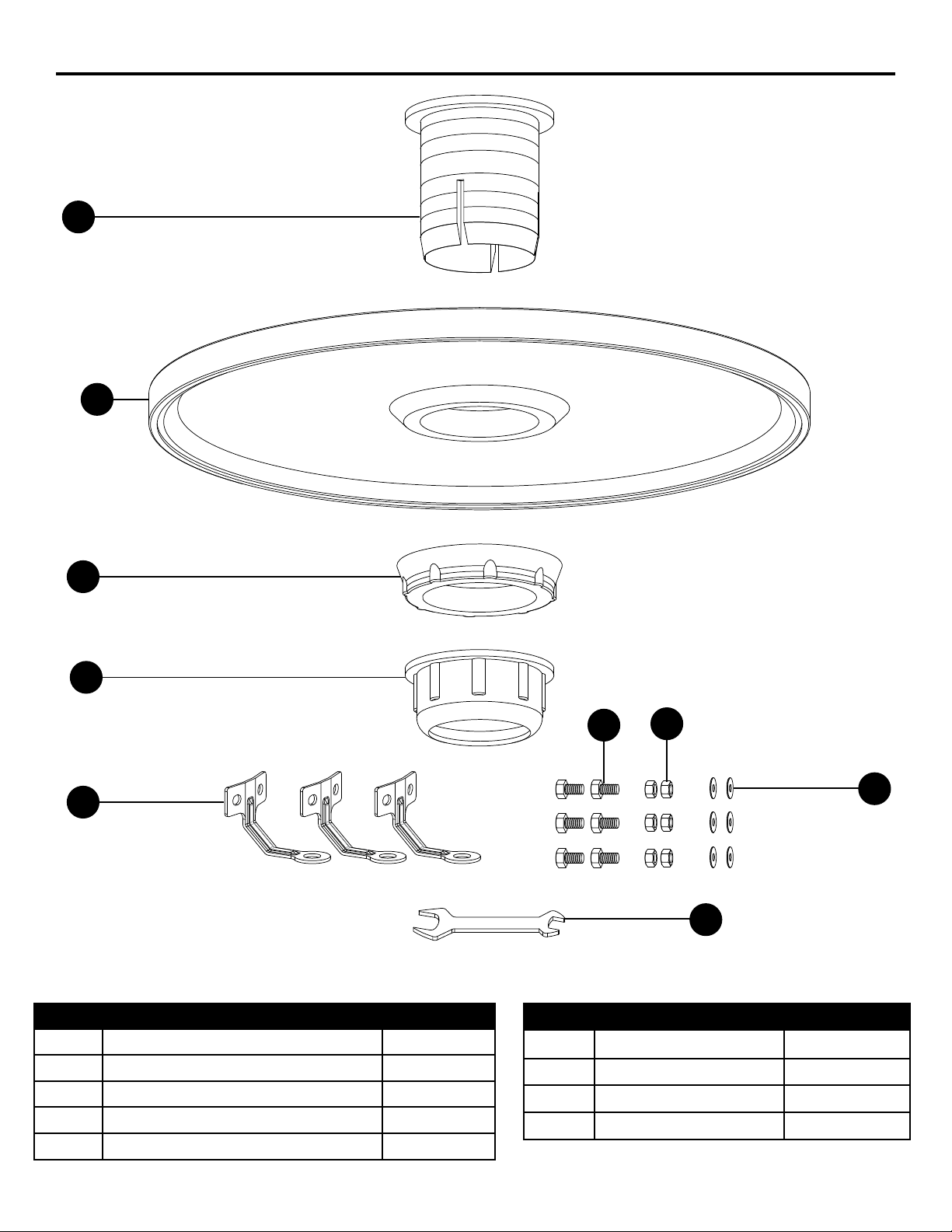

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Plastic Connector 1
B Table 1
C Fastener 1
D Plastic Nut 1
E Nail Fixing Brackets 3
A
B
C
D
Package Contents and Replacement Parts list
PART DESCRIPTION QUANTITY
AA M6 x 10mm Bolts 6
BB M6 Nut 6
CC Washer Ø6 6
DD Wrench 1
ECC
AA BB
DD

3
SAFETY INFORMATION
WARNING
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
• Do not allow children to play with the patio heater table.
• Do NOT apply more than 20 lbs. to the patio heater table.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents above. If any part is missing or damaged, do not attempt to
assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 15 minutes.
ASSEMBLY INSTRUCTIONS

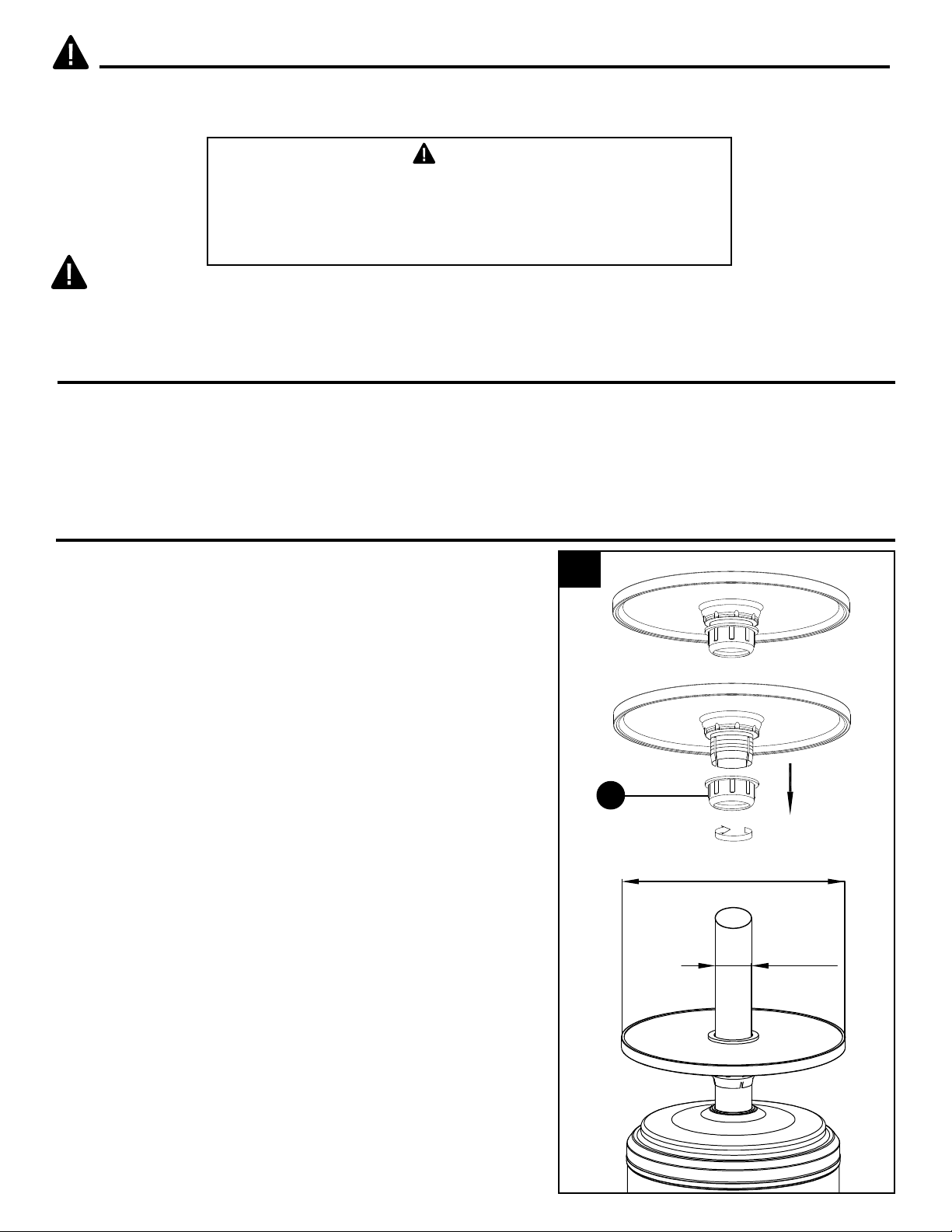

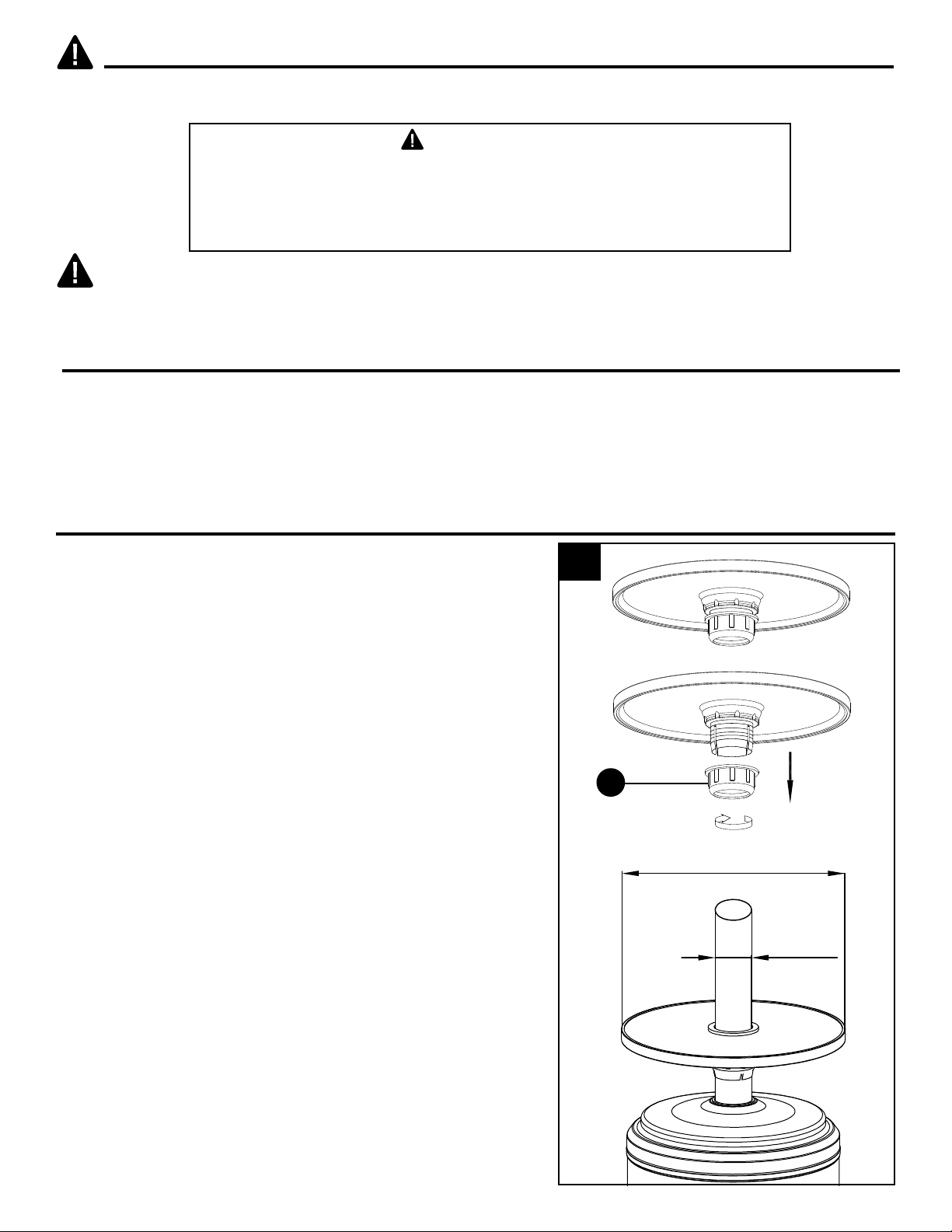

1. Take the table assembly out from the package.
Turn the fastener (D) counterclockwise and
remove it from the table assembly as shown.
Note: The table is designed to t the
DGPH100/200 series patio heaters and any
other patio heater with a post diameter of 2.56”
or 65mm.
1
2.56" /
65mm
15.75” / 400mm
D
WARNING
This product can expose you to chemicals including Benzene
which is known to the State of California to cause cancer and
developmental harm.
For more information go to www.p65warnings.ca.gov

4
ASSEMBLY INSTRUCTIONS

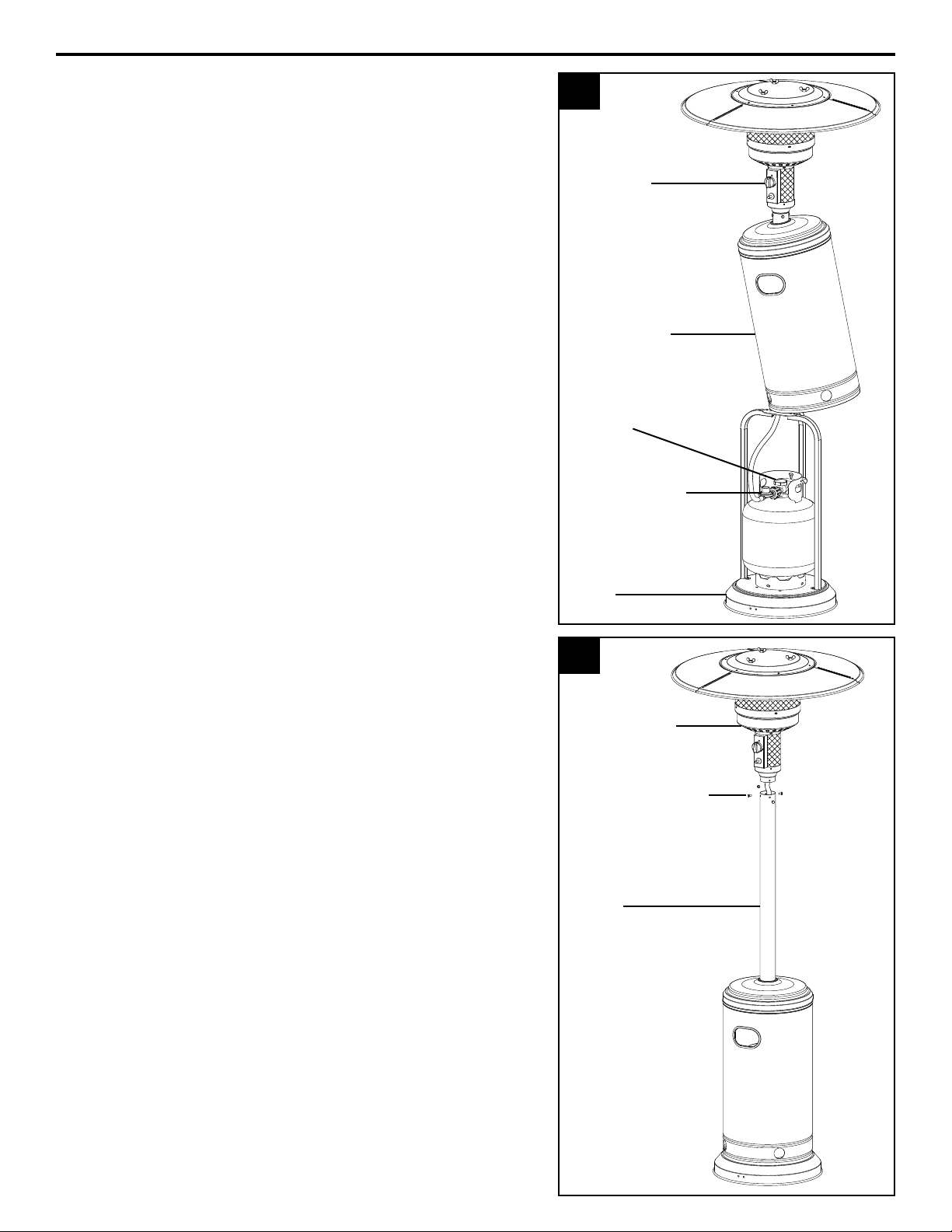

3. Unscrew the four stainless steel M6x10mm bolts
 connectingthepostandthereector/head
assembly and put them aside for later use.
 Removethecompletereectorandhead
assembly from the post. Be careful that the
regulator does not hook onto the post when
 takenout.Putthereectorandheadassembly
aside.
3
Note: If this is a new unit, please see the
instruction manual included with the patio
heater to begin assembly.
If you are placing this on an already
assembled unit:
2. a. Make sure the control knob is in the OFF
position and the patio heater has cooled.
b. Lift up the cylinder housing.
c. Close the cylinder valve by turning clockwise.
Disassemble the regulator and the cylinder
valve.
d. Remove the propane cylinder from the base.
2
Control Knob
Reector&
Head Assembly
Stainless Steel
M6x10mm Bolts
Post
Cylinder Housing
Base
Cylinder Valve
Regulator and
Hose Assembly

5
Step 4
ASSEMBLY INSTRUCTIONS

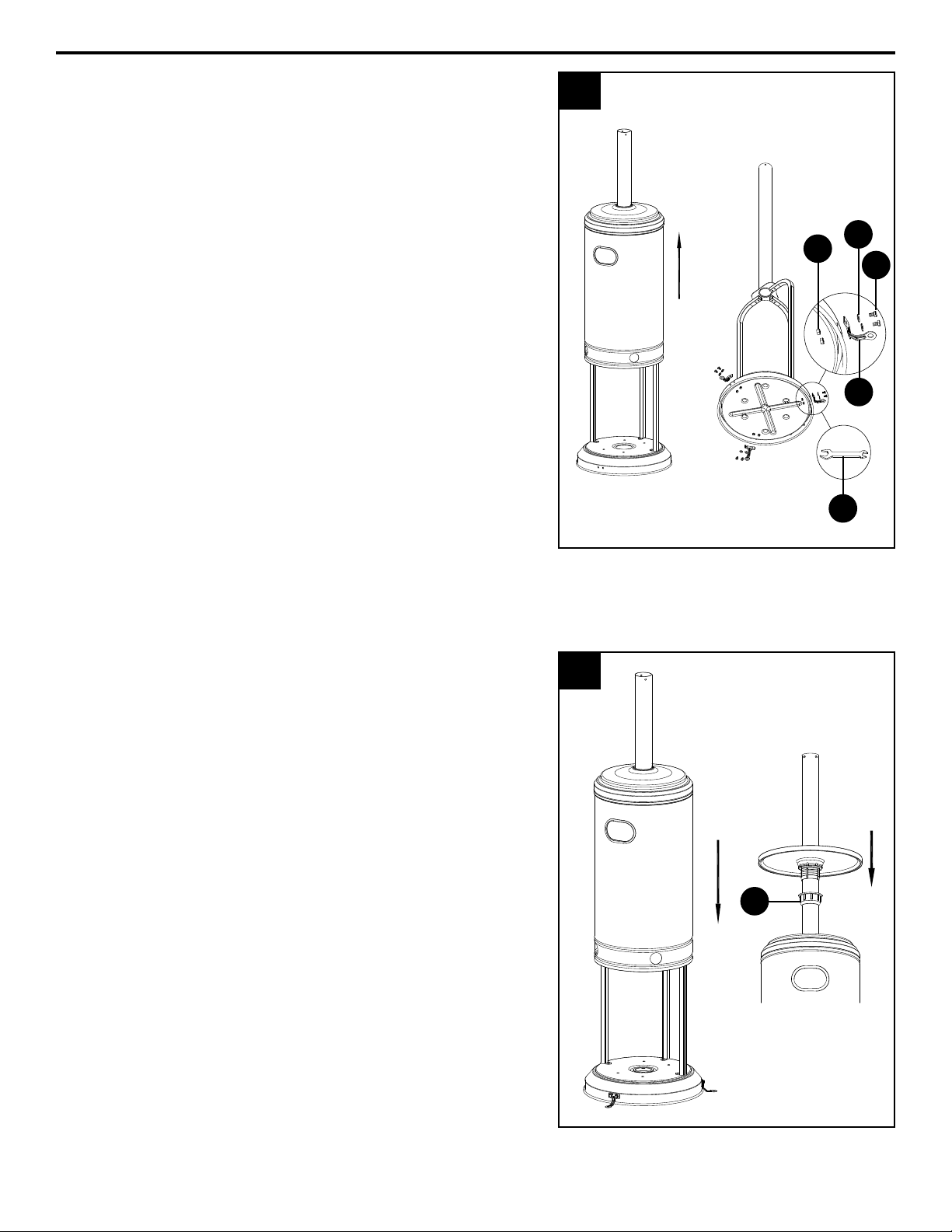

4. Remove the cylinder housing and put it aside.
Laythebaseassemblydownontheoor.Attach
thethreenailxingbrackets(E)tothebasewith
six M6X10 mm bolts (AA) and six washer Ø6 (CC)
as illustrated. Secure with six M6 nuts (BB). Tighten
with the wrench (DD).
4
Note: If this is your rst time assembling the unit
with the table, begin the table assembly here.
If you disassembled a previously owned unit,
continue to add the table:
5. Slide the fastener (D) and table assembly
onto the post as illustrated. Do not tighten the
fastener (D) at this time.
5
D
AA
CC
E
BB
DD

6
ASSEMBLY INSTRUCTIONS
7. To secure the unit, please use 3 nails M8X100
(not included) to nail the unit to the ground. 7
Re-assembly if you have just disassembled
the unit:
Note: If this is a new unit, please see the
instruction manual included with the patio heater
to complete assembly.
6.Insertthereectorandheadassemblyintothe
post and assemble them with the four stainless
steel M6x10mm bolts previously removed.
6
Reector&
Head Assembly
Stainless Steel
M6x10mm Bolts
Post

7
ASSEMBLY INSTRUCTIONS

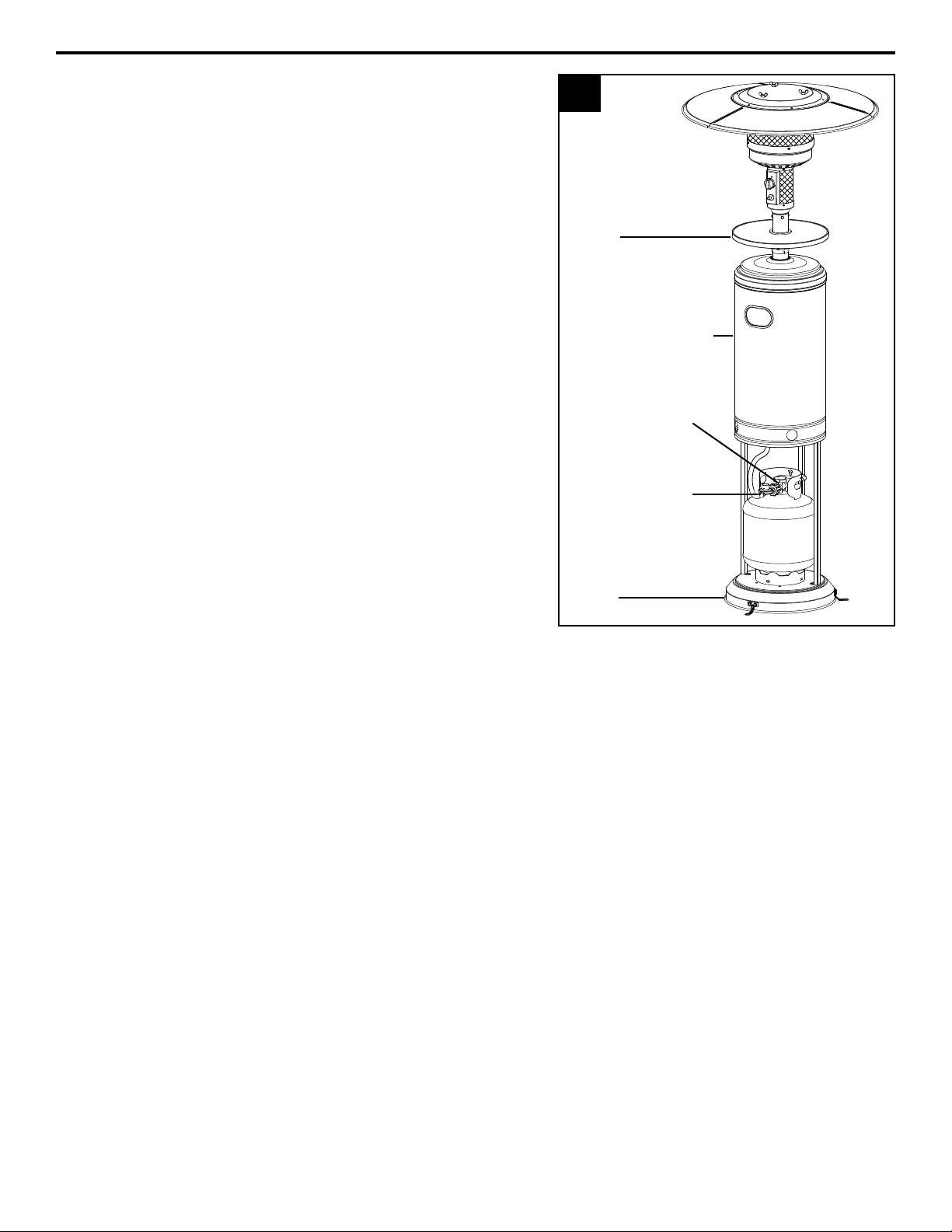

8. a. Make sure the control knob is in the OFF
position.
b. With the assistance of another person, slide
the table and the nut to the top of the post
and lightly tighten. Then raise the cylinder
housing to expose the base.
c. While one person holds the cylinder housing
in the raised position, the other person should
put the propane cylinder onto the base.
d. Connect the regulator to the cylinder valve
and turn on the cylinder valve.
e. Check the cylinder valve and regulator for gas
leakage.
f. Make sure there is no gas leakage following
the “Leak Check” instructions on page 10.
Then, the cylinder housing can be put back in
place.
8
Control Knob
Cylinder Housing
Base
Table
Cylinder Valve
Regulator and
Hose Assembly
9.Positionthetableaminimumof5”/127mmabovethe
cylinder housing. Screw the plastic nut into the table by
turning it clockwise and hand tighten.
Note: Max. loading capacity of the table is 20 lbs / 9 kg.
Caution: Do not use a tool to tighten.
9
5” / 127mm
5” / 127mm

8
ASSEMBLY INSTRUCTIONS
CONNECTING GAS CYLINDER
Use only 20-pound cylinders (approximately 18 ¼ inches high and 12 ¼ inches in diameter) equipped with a
cylinder connection device compatible with the connection for outdoor cooking appliances. The gas cylinder
should not be dropped or handled roughly!
Minimum Gas Supply Pressure : 5.0 psi / 35 kPa
Maximum Gas Supply Pressure Bottle pressure
Outlet prssure setting of regulator is 11.0 in. W.C / 2.74 kPa -LPG.
Storage of an appliance indoors is permissible only if the cylinder is disconnected and removed from the
appliance. A cylinder must be stored outoors in a well-ventilated area out of the reach of children. A disconnected
cylinder must have dust caps tightly installed and must not be stored in a building, garage or any other enclosed
area. The minimum hourly of 17000Btu/H / 4.98 KW is required input rating for a heater for automatic operation
at ratings less than full input rating. The pressure regulator and hose assembly supplied with the appliance must
be used. The installation must conform with local codes, or in the absence of local codes, with national fuel gas
code, ANS Z223.1/NFPA54, natural gas and propane Installation Code, CSA B149.1, or propane storage and
handling code, B149.2.
10.To change or access the propane tank, you will need to
completely unscrew the nut and move the table and
nut all the way up to the top of the post. Lightly tighten.
Use the assistance of a second person to hold up the
cylinder housing while you tend to the propane tank.
10
Cylinder Housing
Base
Table
Cylinder Valve
Regulator and
Hose Assembly
For Patio Heater Operation instructions, please refer back to the instruction manual that came with the unit.

9
ASSEMBLY INSTRUCTIONS
A dented, rusted, or damaged propane cylinder may be hazardous and should be checked by your cylinder
supplier. Never use a propane cylinder with a damaged valve connection.
The propane cylinder must be constructed and marked in accordance with the specications for LP gas
cylinders of the U.S. Department of Transportation (DOT) or the standard for cylinders, spheres and tubes for
transportation of dangerous goods and commission, CAN/CSA-B339.
The cylinder must have a listed overlling prevention device.
The cylinder must have a connection device compatible with the connection for the appliance.
The cylinder used must include a collar to protect the cylinder valve.
Never connect an unregulated propane cylinder to the heater.
Before connection, be sure that there is no debris caught in the outlet of the gas cylinder, inlet of the regulator
valve or in the outlet of the burner and burner ports.
Connect regulator valve and hand-tighten rmly. Keep the propane cylinder valve closed and disconnect the
propane cylinder from the regulator valve when the appliance is not in use.
DO NOT obstruct the ow of combustion air and ventilation air to the appliance.
The propane cylinder must be arranged for vapor withdrawal and equipped with a listed overlling prevention
device. Please use the proper cylinder orientation to provide vapor withdrawal.
NOTE: The cylinder must be fully upright for the cylinder to have vapor withdrawal only.
CONNECTING THE LP TANK
TO DISCONNECT
Fully close the tank valve by turning clockwise. Turn the coupling nut counterclockwise until the
regulator assembly detaches.
1. The knob on the LP tank must be closed. Make sure that the knob is turned
clockwise to a full stop. The cylinder supply system must be arranged for vapor
withdrawal.
2. Check that the control knob on the control panel is turned off.
3. Remove the protective cap from the LP tank valve and coupling nut.
4. Hold the regulator in one hand and insert the nipple into the valve outlet. Be sure
the nipple is centered in the valve outlet. The coupling nut connects to the large
outside threads on the valve outlet. Use care - do not cross thread the connection.
5. Hand-tighten the coupling nut clockwise until it comes to a full stop. Firmly
tighten by hand only. Do not use tools.
WARNING:
• Do not store a spare LP-gas cylinder under or near this appliance;
• Never ll the cylinder beyond 80 percent full;
• Place the dust cap on the cylinder valve outlet whenever the cylinder is not in use. Only install the type
of dust cap on the cylinder valve that is provided with the cylinder valve. Other type of caps or plugs may
result in leakage of propane.
• Certain materials or items when stored under the heater, will be subjected to radiant heat and could be
seriously damaged.
Correct Wrong Wrong
Vapor
Liquid
Vapor
Liquid
Vapor
Liquid

10
OPERATION INSTRUCTIONS
Leak Check
WARNING
• Perform all leak tests outdoors.
• Extinguish all open ames.
• NEVER leak test when smoking.
• Do not use the heater until all connections have been leak test and do not leak.
1. Make 2-3 oz. of leak check solution (one part liquid dishwashing detergent and three parts water).
2. Put leak solution in a spray bottle.
3. Make sure control valve and cylinder valve are OFF.
4. Apply several drops of solution where hose attaches to regulator.
5. Apply several drops of solution where regulator connects to cylinder.
6. Apply several drops of solution where hose connects to gas control valve.
7. Turn cylinder valve ON.
If bubbles appear at any connection, there is a leak.
1. Turn cylinder valve OFF.
2. If leak is at hose/regulator connection, the regulator and hose assembly (RR) should be returned
to the place of purchase.
3. If leak is at regulator/cylinder valve connection: disconnect, reconnect, and perform another
leakcheck. If you continue to see bubbles after several attempts, cylinder valve is defective and
should be returned to cylinder’s place of purchase.
4. If leak is at hose/gas control valve connection: tighten connection and perform another leak test.
If bubbles continue appearing, the regulator and hose assembly (RR) and head assembly (C)
should be returned to the place of purchase.
If NO bubbles appear at any connection, the connections are secure.
NOTE: Whenever gas connections are loosened or removed, you must perform a complete leak test.
Regulator/Cylinder
connection
Hose/Regulator
connection
hose/gascontrol
valve connection
DANGER
• CARBON MONOXIDE HAZARD!
• For outdoor use only. Never use inside building, garage, or other unventilated or enclosed
areas. This heater consumes air (oxygen). Do not use in unventilated or enclosed areas to avoid
endangering your life.

11

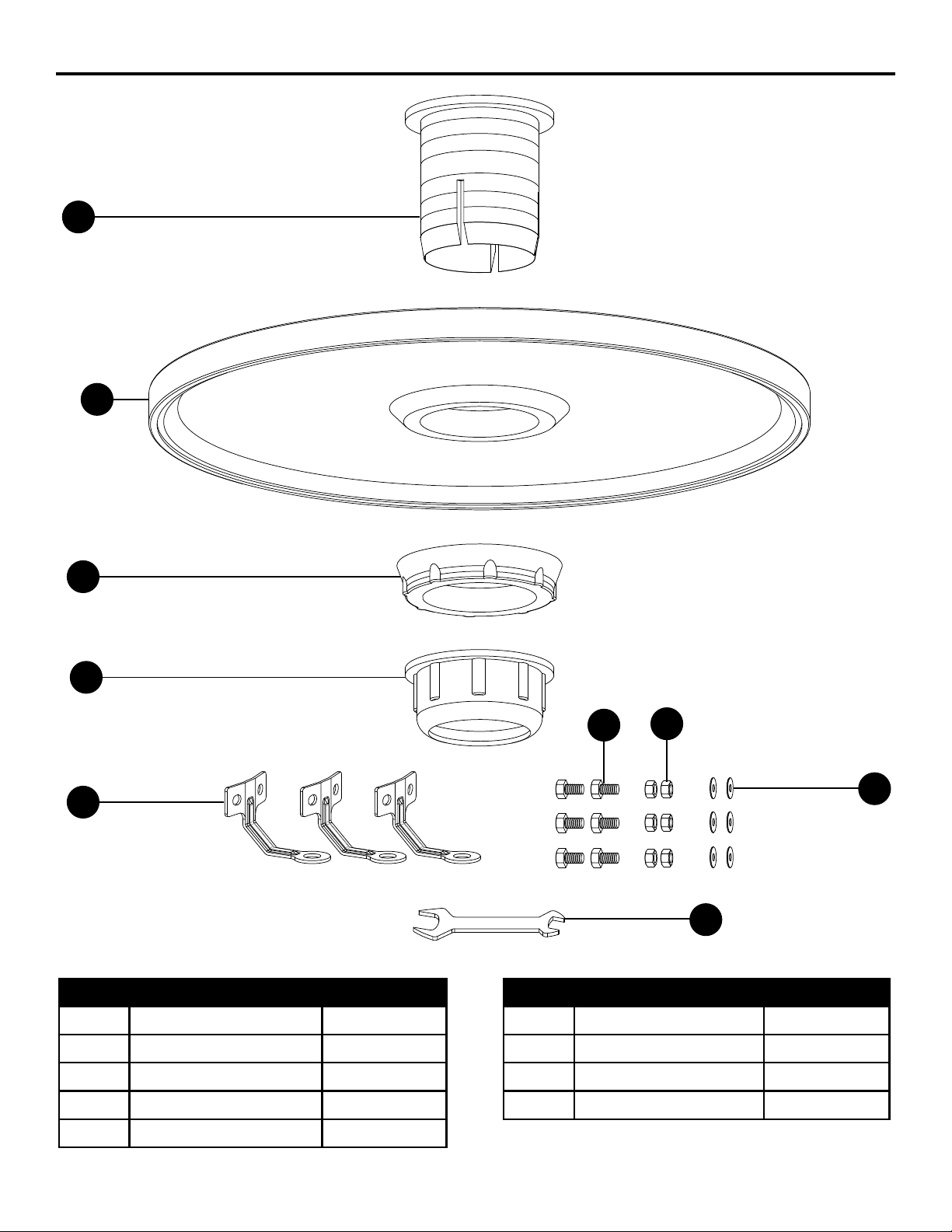

Package Contents and Replacement Parts list
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-447-4768, 8:30 a.m.-4:30 p.m.,
CST, Monday - Friday.
BB
Printed in China
PART DESCRIPTION PART #
A Plastic Connector 35-01-069
BBronze Table 35-01-070
C Fastener 35-09-004
D Plastic Nut 35-10-005
E Nail Fixing Bracket 30-09-141
AA M6 x 10mm Bolts 30-09-137
BB M6 Nut 30-09-138
CC Washer Ø6 30-09-139
DD Wrench 30-09-140
A
B
C
D
1-YEAR LIMITED WARRANTY
If within one year from the date of original purchase, this item fails due to a defect in material or
workmanship, we will replace or repair at our option, free of charge. To order parts or to obtain
warranty service, call 1-877-447-4768, Monday - Friday, 8:30 a.m. - 4:30 p.m. CST. This warranty
does not cover defects resulting from improper or abnormal use, misuse, accident, or alteration.
Failure to follow all instructions in the owner’s manual will also void this warranty. The manufacturer
will not be liable for incidental or consequential damages, or common erosion of outdoor products.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitation may not apply to you. This warranty gives you specic legal rights, and you may
also have other rights which vary from state to state.
GHP Group Inc.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
MODEL #DGPH901ATBR
MODEL #DGPH902ATSS
CARE AND MAINTENANCE
• Use a soft cloth to wipe patio heater table.
• Store in a cool, clean, dry place.
• If the table is attached to the unit, use the assistance of a second person to hold up the cylinder
housing while the propane tank is accessed.
PART DESCRIPTION PART #
A Plastic Connector 35-01-069
BBronze Table 35-01-072
C Fastener 35-09-004
D Plastic Nut 35-10-005
E Nail Fixing Bracket 30-09-142
AA M6 x 10mm Bolts 30-09-137
BB M6 Nut 30-09-138
CC Washer Ø6 30-09-139
DD Wrench 30-09-140
E
BB
AA CC
DD

12
35-10-008
ADJUNTE SU RECIBO AQUÍ
¿Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al 1-877-447
4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar o envíenos un correo
electrónicoa [email protected]
Número de serie _____________________________ Fecha de compra ___________________________
2018-06-14
MESA AUXILIAR DEL CALEFACTOR PARA PATIO
MODELO #DGPH901ATBR / #DGPH902ATSS
English p.1
Français p.23

13
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Conector plástico 1
B Mesa de bronce 1
C Sujetador 1
D Tuerca plástica 1
E Soporte de sujeción para clavos 3
PIEZA DESCRIPCIÓN CANTIDAD
AA Pernos M6 x 10mm 6
BB M6 Tuerca 6
CC Arandela Ø6 6
DD Llave Inglesa 1
A
B
C
D
Package Contents and Replacement Parts list
ECC
AA BB
DD

PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el pro-
ducto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 15 minutos.
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
• No permita que los niños jueguen con la mesa auxiliar de calefactor para patio.
• NO coloque más de 20 lb sobre la mesa del calefactor para patio.
14
INSTRUCCIONES DE ENSAMBLAJE
1. Saque del embalaje el conjunto de la mesa. Gire
la tuerca plástica (D) hacia la izquierda y quítela
del conjunto de la mesa, como se muestra.
Nota: La mesa está diseñada para adaptarse
a los calefactores para patio de las series
DGPH100/200 y cualquier otro calefactor para
patio con un diámetro de mástil de 2,56” o 65 mm.
1
2.56" /
65mm
15.75” / 400mm
D
ADVERTENCIA
Este producto puede exponerlo a sustancias químicascomo
el benceno que, según el estado deCalifornia, puede provocar
cáncer y daños del desarrollo.
Para obtener más información, visite www.p65warnings.ca.gov

15
INSTRUCCIONES DE ENSAMBLAJE
3. Desatornille los cuatro pernos M6 x 10 mm
de acero inoxidable que conectan el mástil y
 elconjuntodelreector/cabezalydéjelosaun
lado, se utilizarán nuevamente. Retire del mástil
 elconjuntocompletodelreectoryelcabezal.
Procure que el regulador no se enganche al
mástil al quitarlo. Coloque el conjunto del
 reectoryelcabezalaunlado.
3
Nota: Si esta es una unidad nueva, consulte el
manual de instrucciones provisto con el
calefactor para patio antes de empezar a
ensamblar el conjunto.
Si va a colocar esta mesa en una unidad
previamente ensamblada:
2.a.Asegúresedequelaperilladecontrolestéen
la posición de APAGADO y que el calefactor
para patio se haya enfriado.
b. Levante la carcasa del cilindro.
c. Cierre la válvula del cilindro girándola hacia la
derecha. Desensamble el regulador y la
válvula del cilindro.
d. Retire el cilindro de gas propano de la base.
2
Perilla de
control
Conjunto del
reectoryel
cabezal
Pernos de acero
inoxidable
M6 × 10 mm
Mástil
Carcasa del
cilindro
Base
Válvula del
cilindro
Conjunto del
regulador y la
manguera

16
INSTRUCCIONES DE ENSAMBLAJE
Nota: Si esta es la primera vez que usted
ensambla la unidad con la mesa, empiece el
ensamble de la mesa aquí.
Si usted desensambló una unidad
previamente adquirida, continúe añadiendo
la mesa.
5. Deslice la tuerca plástica (D) y el conjunto de la
mesa por el mástil, como se muestra. No ajuste
la tuerca plástica (D) todavía.
4. Retirelacarcasadelcilindroydéjelaaunlado.
Coloque el conjunto de la base en el piso. Fije los
tres soportes de sujeción para clavos (E) a la base
con seis pernos M6 x 10 mm (AA) y seis arandelas
Ø6 (CC) como se muestra. Fije con seis tuercas
M6 (BB). Ajuste con la llave (DD).
5
Step 4
4
AA
CC
E
BB
DD
D

17
Conjunto del
reectoryel
cabezal
Pernos de acero
inoxidable
M6 × 10 mm
Mástil
INSTRUCCIONES DE ENSAMBLAJE
Reensamble la unidad si acaba de
desensamblarla:
Nota: Si esta es una unidad nueva, consulte el
manual de instrucciones provisto con el
calefactor para patio antes de terminar de
ensamblar el conjunto.
6.Inserteelconjuntodelreectoryelcabezal
en el mástil y ensámblelos usando los cuatro
pernos M6 x 10 mm de acero inoxidable que
retiró anteriormente.
6
7.Parajarlaunidad,use3clavosM8x100(no
incluidos) para clavar la unidad al suelo. 7

18
INSTRUCCIONES DE ENSAMBLAJE
8.a.Asegúresedequelaperilladecontrolestéen
la posición de APAGADO.
b. Con la ayuda de otra persona, deslice la
mesa y la tuerca hasta la parte superior del
mástil y ajuste ligeramente. Luego eleve la
carcasa del cilindro para exponer la base.
c. Mientras una persona mantiene la carcasa
del cilindro en posición elevada, la otra
persona debe colocar el cilindro de gas
propano en la base.
d. Conecte el regulador a la válvula del cilindro
y encienda la válvula del cilindro.
 e.Veriquesihayalgunafugadegasenla
válvula del cilindro y el regulador.
f. Asegúrese de que no hay ninguna fuga de
gas de acuerdo a las instrucciones de
  “Vericacióndefugas”queaparecenenla
página 21. Luego, puede volver a colocar la
carcasa del cilindro en su lugar.
8
Mesa
9. Coloque la tabla a una distancia mínima de 5” o
127 mm por encima de la carcasa del cilindro. Atornille
la tuerca plástica en la mesa girándola hacia la derecha
y ajústela con la mano.
Nota: La capacidad de carga máxima de la mesa es de
20 lb/9 kg
Precaución: No utilice herramientas para ajustar la
tuerca.
9
5” / 127mm
5” / 127mm
Perilla de
control
Carcasa del
cilindro
Base
Válvula del
cilindro
Conjunto del
regulador y la
manguera

19
INSTRUCCIONES DE ENSAMBLAJE
CONEXIÓN DE CILINDRO DE GAS
Utilice sólo cilindros de 20 libras (Aproximadamente 18 ¼ pulgadas de alto y 12 ¼ pulgadas de diámetro) equipadas
con un dispositivo de conexión de cilindro compatible con la conexión para artefactos para cocinar al aire libre. El
cilindro debe incluir un collarín para proteger la válvula del cilindro. El cilindro de gas no se debe caer o maneja más o
menos!
Minima Presión de suministro de gas: 5.0 psi / 35 kPa Máxima
Presión de suministro de gas: la presión de la botella. Presión
mínima de entrada de alimentación: 11.0 in.W.C 2.74 kPa -LPG.
Almacenamiento de un aparato interior sólo si el cilindro se desconecta y se retira del artefacto.
Un cilindro debe ser almacenado al aire libre en un área bien ventilada fuera del alcance de los niños.
Un cilindro desconectado debe tener tapas guardapolvo bien apretados y no debe ser almacenado en un edicio,
garaje o cual quier otra área cerrada. Un mínimo de 17.000 BTU / H / 4.98KW por hora es la clasicación de
entrada requerida para un calentador con una calicación inferior a la máxima. El conjunto de regulador de presión y
manguera suministrado con el aparato debe ser utilizado. La instalación debe cumplir con los códigos locales, o en
ausencia de códigos locales, con el código de combustible nacional de gas, ANS Z223.1 / NFPA54, el gas natural y el
Código de instalación de gas propano, CSA B149.1, o el almacenamiento de propano y código de manejo, B149. 2.
10. Para cambiar o acceder al tanque de gas propano,
deberá desatornillar completamente la tuerca y mover
la mesa y la tuerca hasta la parte superior del mástil.
Ajuste ligeramente. Use la ayuda de otra persona para
sostener la carcasa del cilindro mientras usted
manipula el tanque de gas propano.
10
Mesa
Carcasa del
cilindro
Base
Válvula del
cilindro
Conjunto del
regulador y la
manguera
Para conocer las instrucciones de funcionamiento del calefactor para patio, consulte el manual de
instrucciones que venía con la unidad.

20
INSTRUCCIONES DE ENSAMBLAJE
Un tanque de propano dentado, oxidado o dañado puede ser PELIGRO so y debe ser revisado por su suminis-
trador de gas. Nunca utilice un tanque de propano con una válvula de conexión dañada.
El tanque de propano debe estar construido y marcado de acuerdo a las especicaciones establecidas para
los tanques de gas propano por el Departamento de Transporte de los Estados Unidos (U.S. Department of
Transportation (DOT)) o CAN/CSA-B339 del estándar para tanques, esferas y tubos para el transporte de
mercancía y comisión PELIGRO sas.
El tanque debe tener un dispositivo de prevención de llenado.
El tanque debe tener un dispositivo de conexión compatible con la conexión del calentador.
El tanque debe incluir un collarín para proteger la válvula del tanque.
Nunca conecte un tanque de propano no regulado con este calentador.
Antes de la conexión, asegúrese de que no hay restos atrapados en la salida del cilindro de gas, entrada de la
válvula reguladora o en la salida de los puertos del quemador y los quemadores.
Conecte la válvula reguladora y la mano a apretar rmemente. Mantega la válvula del cilindro del cilindro de pro-
pano cerrada y desconecte el cilindro de propano de la válvula reguladora cuando el aparato no está en uso.
NO obstruya la circulación del aire de combustión ni la ventilación de aire del fogón.
El tanque de propano debe colocarse de tal manera que sea un dispositivo de extracción de vapor y debe estar
equipado con un dispositivo de protección de sobrellenado.
NOTA: el tanque debe estar completamente en posición vertical ara que el tanque libere únicamente vapor.
CONEXIÓN DEL TANQUE DE GAS PROPANO
PARA DESCONECTAR
Cierre completamente la válvula del tanque girando hacia la derecha . Gire la tuerca de acoplamiento girando
hacia la izquierda hasta que se separe el ensamblaje del regulador.
1. La perilla del tanque de gas propano debe estar cerrada. Asegúres de que la perilla
está completamente girada hacia la derecha .
2. Verique que la perilla de control en la unidad de control esté apagada.
3. Remueva el tapón protector de la válvula del tanque y la tuerca de acoplamiento.
4. Sujete el regulador en una mano e inserte la boquilla roscada en la salida de la
válvula. Asegúrese de que la boquilla esté centrada en la salida de la válvula. La
tuerca de acoplamiento se conecta a las roscas grandes exteriores en la salida de la
válvula. Tenga cuidado de no dañar ni colocar descentradas las roscas de la
conexión.
5. Apriete la tuerca de acoplamiento con la mano girando hacia la derecha hasta que se detenga
completamente. Apriete rmemente únicamente con la mano. No utilice herramientas.
PRECAUCIÓN:
• No almacene un tanque de gas propano de repuesto debajo o cerca de este electrodoméstico.
• Nunca llene el tanque por encima del 80% de su capacidad.
• Coloque un tapón anti polvo sobre la salida de la válvula del tanque siempre que no esté en uso. En la salida
de la válvula del tanque solamente instale el tipo de tapón anti polvo que se suministra con la válvula del
tanque. Otros tipos de tapas o tapones pueden causar fugas de propano.
• Ciertos materiales o artículos cuando se almacena en el calentador, serán sometidos a calor radiante y
podrían dañarse seriamente.
Correcto Incorrecto Incorrecto
Vapor
Liquido
Vapor
Liquido
Vapor
Liquido
Recto
