Dynex DX-WD1202 Installation guide

INSTRUCTIONS DE MONTAGE
DX-WD1202
Meuble TV d’angle
Informations sur la sécurité et spécifications2
Outils nécessaires ...................................................3
Contenu de l'emballage.......................................3
Instructions de montage .....................................6

2DX-WD1202
Need help? Call 800-305-2204
Informations sur la sécurité et spécifications
Avertissements
• Ne pas laisser les enfants monter sur le meuble ni jouer à proximité. Cela pourrait provoquer la chute du
meuble et du téléviseur et blesser quelqu’un.
• Pour ranger des objets sur les étagères ou sur le dessus du meuble, commencer par l’étagère inférieure et
continuer vers le haut.
• Ne pas surcharger les étagères. Elles pourraient se briser.
• Ne pas déplacer le meuble avec des objets rangés sur le dessus ou sur les étagères. Il pourrait se renverser et
blesser quelqu’un. Avant de déplacer le meuble, le décharger du haut vers le bas.
• Ne pas pousser le meuble pour le déplacer. Avec l'aide d'une deuxième personne, soulever le meuble pour le
déplacer.
ATTENTION :
Ce meuble a été conçu pour des produits d’un
poids ne dépassant pas 95 lb (43,09 kg). Il peut
recevoir la plupart des téléviseurs à écran plat de
37 po et certains de 42 po, ou des téléviseurs TRC de 27 po
dont les dimensions permettent de poser le téléviseur de
façon répartie sur ce meuble. Une utilisation pour d’autres
produits ou des produits plus lourds que le poids maximal
spécifié peut provoquer une instabilité source de blessures.
Poids maximal : 95 lb (43,09 kg)
Taille maximale de l’écran : la plupart des téléviseurs à écran
plat de 37 po, certains de 42 po, ou des téléviseurs TRC de
27 po
Poids admissible (dessus du meuble) : 95 lb (43 kg)
Poids admissible (étagère médiane) : 25 lb (11 kg) par côté
Poids admissible (ensemble de l'étagère inférieure) : 40 lb (18
kg)
Dimensions hors-tout : L × H × P
39,25 po × 11,38 po × 19,5 po (99,69 × 28,9 × 49,53 cm)
Dessus du meuble : L × H
39,25 po × 19,5 po (99,69 × 49,53 cm)
Étagère médiane utilisable : L × H × P
17,38 po × 5,75 po × 17 po (44,15 × 14,6 × 43,18 cm) par côté
Étagère inférieure utilisable : L × H × P
16,5 po × 8 po × 16,75 po (4,9 × 20,3 × 42,55 cm)
19,5 po (49,53 cm)
39,25 po (99,69 cm)
11,38 po (28,9 cm)
37,5 po (95,88 cm)

3
DX-WD1202
Need help? Call 800-305-2204
Contenude l'emballage

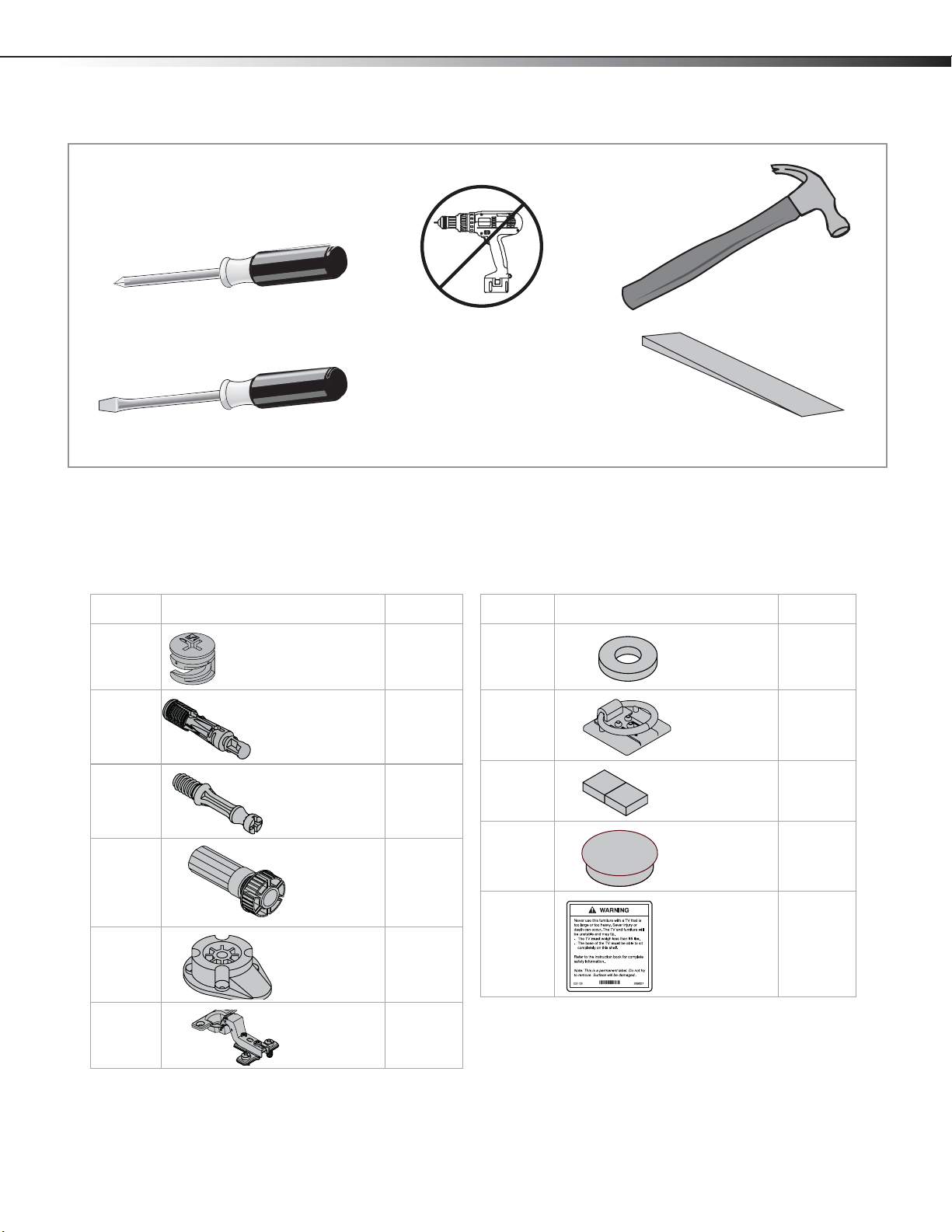

Contenu de l’emballage : visserie
Remarque : Il se peut que de la visserie supplémentaire soit incluse avec le meuble.
Vérifier que la visserie nécessaire pour assembler le nouveau meuble TV est fournie :
Outils nécessaires
Marteau
Tournevis cruciforme n° 2
Tournevis à lame plate
Attention : Ne pas
utiliser une perceuse ou
un tournevis électrique
Cale
Étiquette Visserie Quantité
Q30
R22
S8
T1
U1
V4
Ferrure d’assemblage à
excentrique masquée
Goujon pour ferrure
d’assemblage à
excentrique
Vis pour ferrure
d’assemblage
à excentrique
Pied
Support de
pied
Charnière
Étiquette Visserie Quantité
W2
X2
Y2
AA 2
BB 1
Rondelle
Poignée
Carte de
tampons
Cache-trou
Étiquette
d’avertissement

4DX-WD1202
Need help? Call 800-305-2204

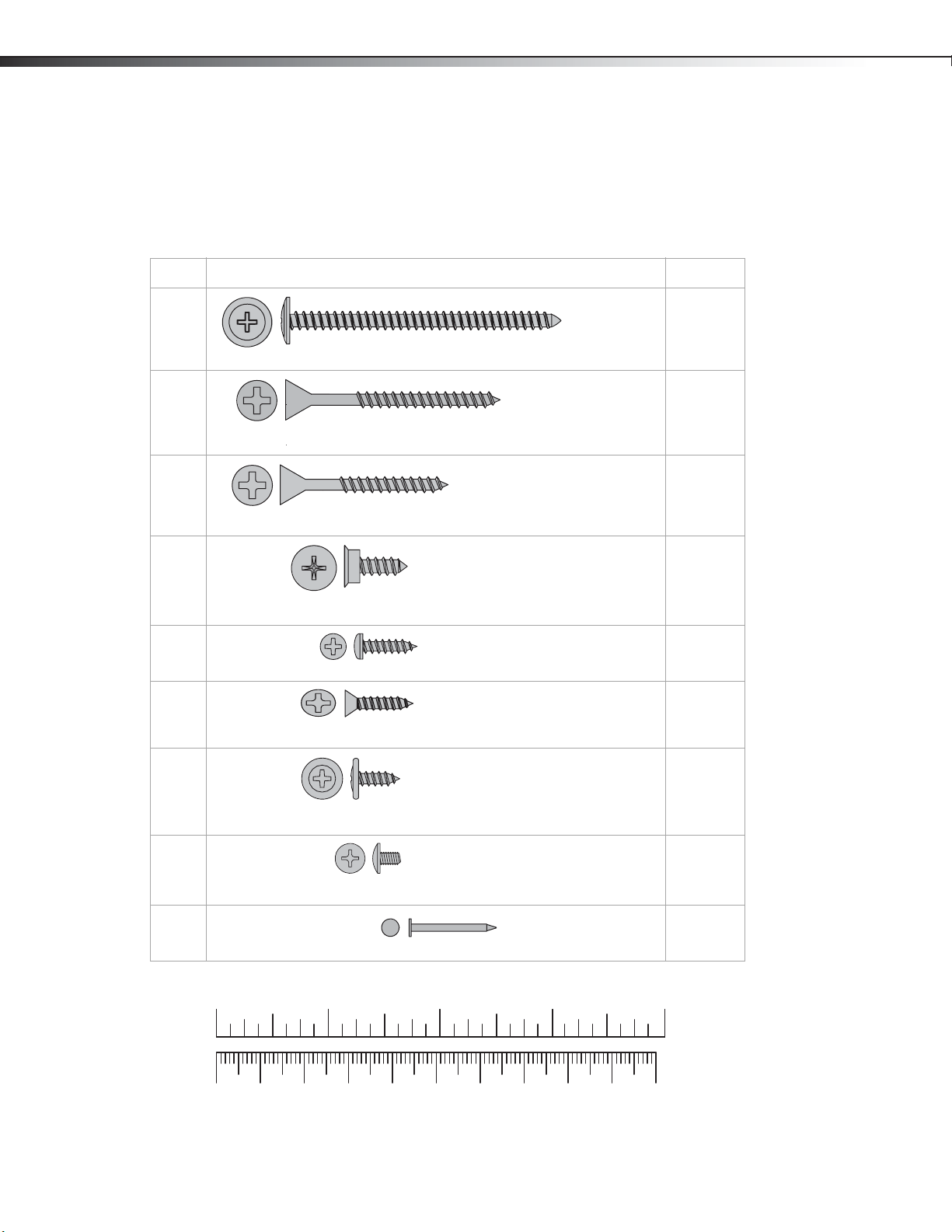

Contenu de l’emballage : visserie (suite)
L’utilisation d’une vis trop longue pourrait endommager le meuble. Avant de commencer le montage,
séparer chaque type de vis. Consulter attentivement le tableau relatif aux vis ci-dessous. Il est possible
d’utiliser la règle illustrée en dessous du tableau des vis pour les mesurer. Faire très attention à la couleur
de chaque vis.
Lettre Description Quantité
CC 4
DD 4
EE 3
FF 8
GG 4
HH 8
II 8
JJ 2
KK 33
Vis à large tête cruciforme noire de 2 1/2 po (63,5 mm)
Vis à tête plate cruciforme noire de 1 7/8 po (47,75 mm)
Vis à tête plate cruciforme marron de 1 1/2 po (38,1 mm)
Vis à tête plate cruciforme noire de 9/16 po (14,22 mm)
Vis à tête cylindrique bombée noire de 9/16 po (14,22 mm)
Vis à tête plate cruciforme noire de 1/2 po (12,7 mm)
Vis à large tête cruciforme marron de 7/16 po (11,17 mm)
Vis à métaux argentée de 1/4 po (6,35 mm)
Clous
10 20 30 40 50 60 70 80 90 100mm
1234in

5
DX-WD1202
Need help? Call 800-305-2204

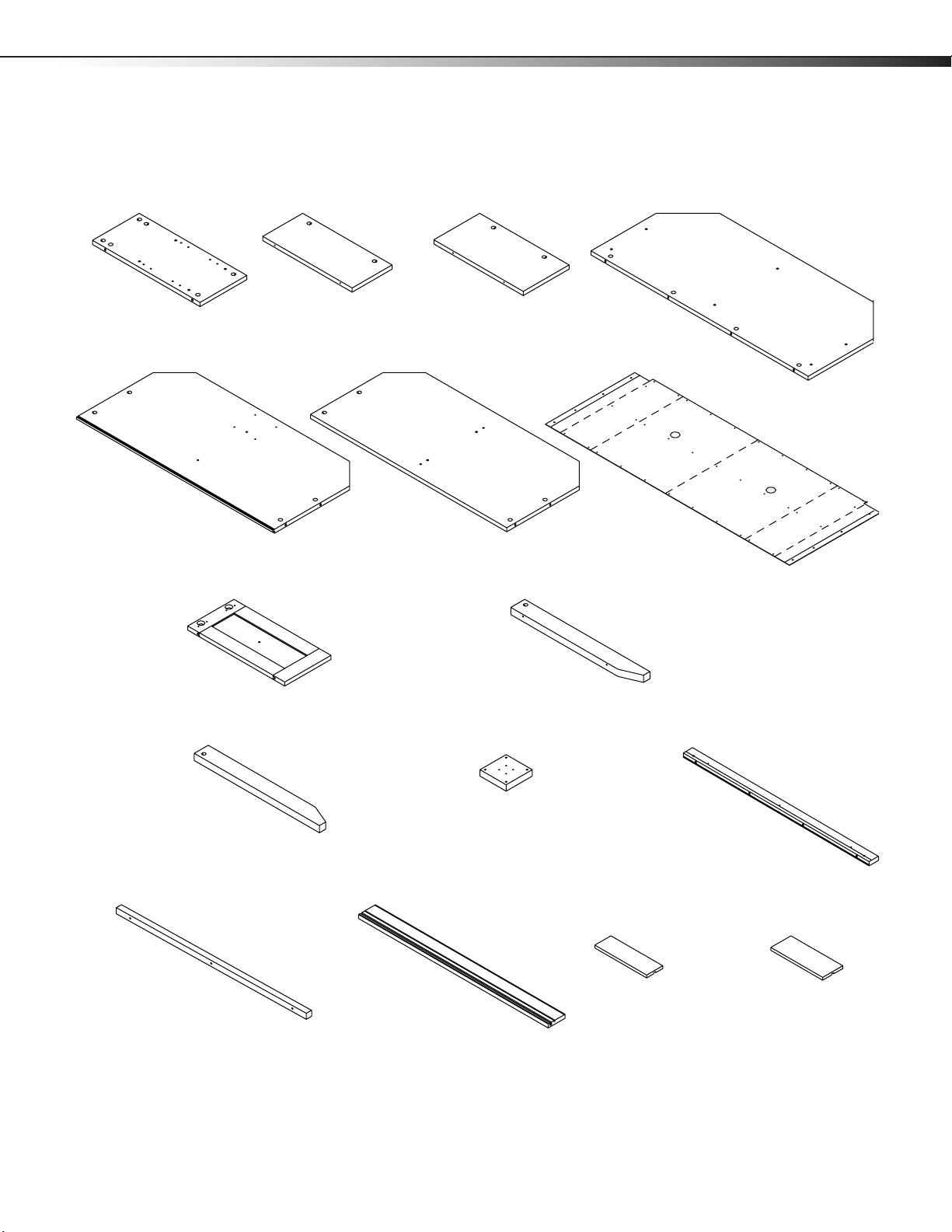

Contenu de l’emballage : éléments
APanneau latéral (2)
EPanneau inférieur (1) FÉtagère (1)
BPanneau vertical (1) CPanneau vertical inférieur (1) DPanneau supérieur (1)
GPanneau arrière (1)
H Porte (2) I Pieds avant droit et arrière gauche (2)
JPied avant gauche et arrière droit (2) KEntretoise (2) LMoulure (1)
MMoulure supérieure (1) NBase (1) OTraverse
supérieure (2) PTraverse inférieure (2)

6DX-WD1202
Need help? Call 800-305-2204

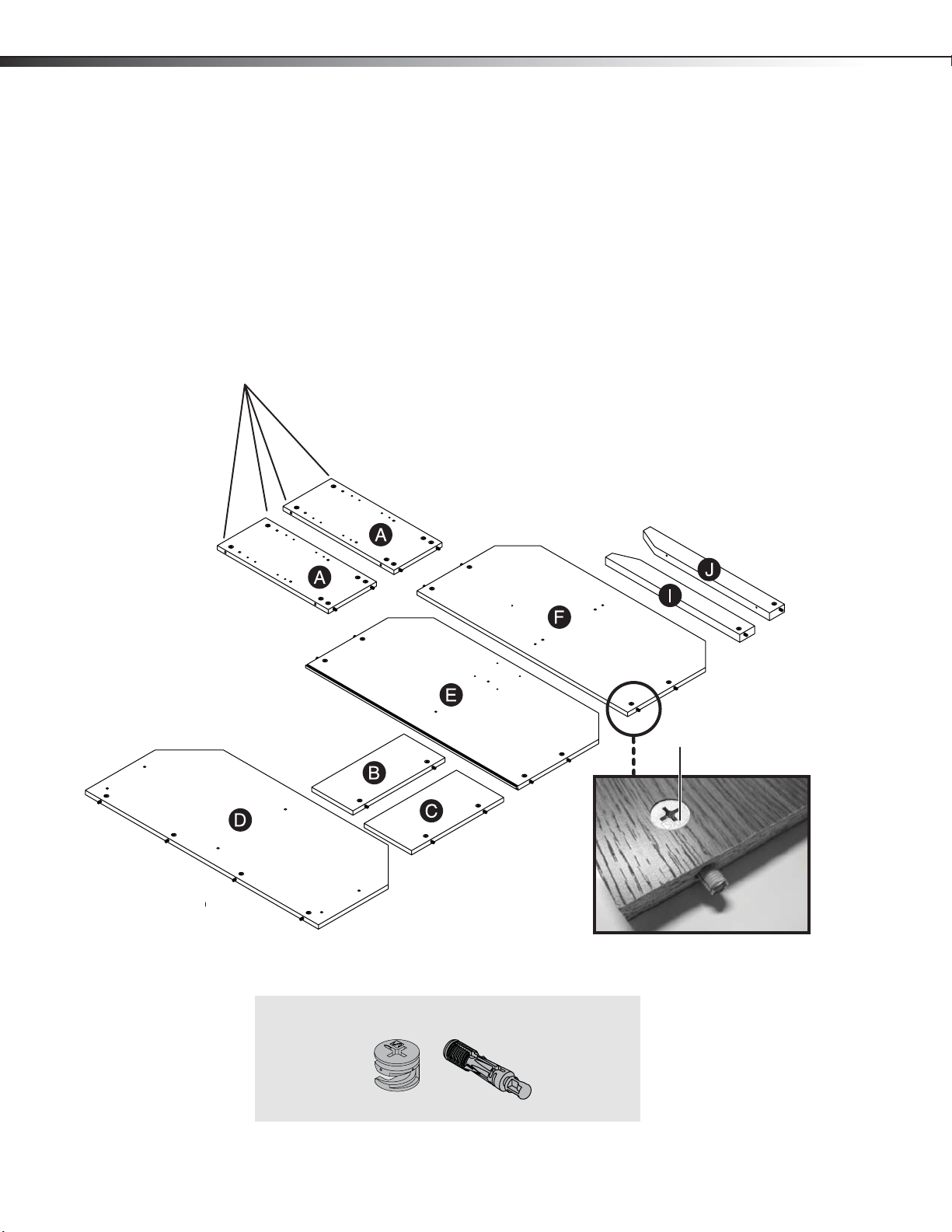

Instructions de montage
Étape 1 :
Assembler le meuble sur une moquette ou sur la boîte d’emballage vide pour éviter de rayer le meuble ou le
sol.
Enfoncer trente ferrures d’assemblage à excentrique masquées (Q) dans les panneau latéraux (A), les
panneaux verticaux (Bet C), le panneau supérieur (D), le panneau inférieur (E), l'étagère (F) et un jeu de pieds
(Iet J). Ensuite, insérer vingt-deux goujons de ferrure d’assemblage à excentrique (R) dans les ferrures
d’assemblage à excentrique masquées. Ne pas insérer les goujons de ferrure d’assemblage à excentrique
dans les ferrures d’assemblage à excentrique masquées à l'extrémité de (A), comme indiqué dans
l'illustration.
Sont également nécessaires :
Ne pas insérer de goujons de ferrure
d’assemblage à excentrique dans ces bords.
Flèche
Ne pas serrer les ferrures d’assemblage à
excentrique masquées à cette étape.
R(22)Q(30)

7
DX-WD1202
Need help? Call 800-305-2204

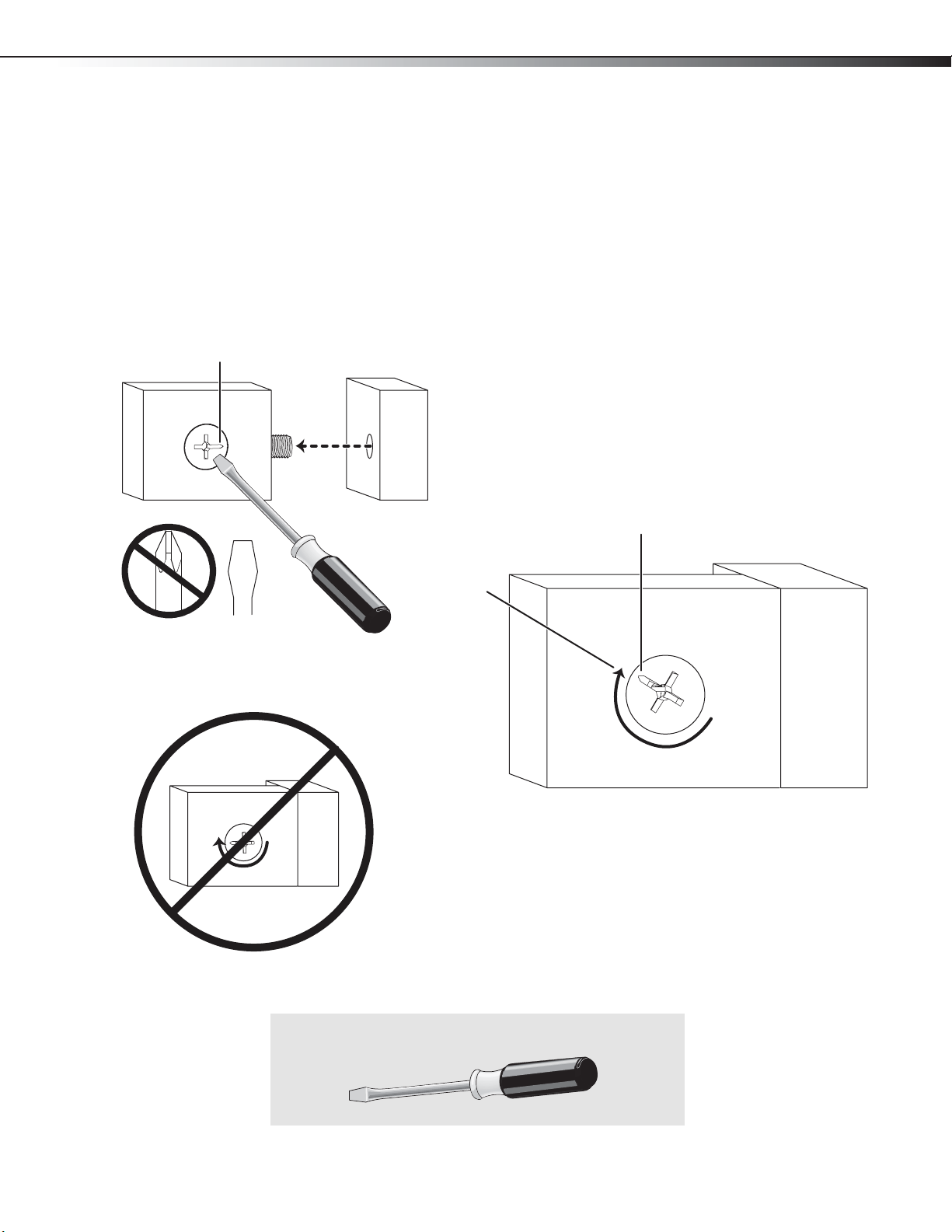

Serrage des ferrures d’assemblage à excentrique masquées
Pour les étapes restantes, utiliser ces illustrations pour les instructions sur le serrage des ferrures
d’assemblage à excentrique masquées.
Avertissement : Risque de dégâts ou de blessures. Les ferrures d’assemblage à excentrique masquées
doivent être serrées à fond. Si elles ne le sont pas, elles risquent de se desserrer et les éléments peuvent se
séparer.
Une ferrure d’assemblage à excentrique masquée (Q) a une flèche. Lorsque la ferrure d’assemblage à
excentrique masquée est insérée, s’assurer que la flèche est tournée vers l'orifice du côté de la pièce dans
laquelle elle est insérée.
Sont également nécessaires :
Flèche S’assurer de tourner la ferrure d’assemblage à
excentrique masquée de 210°. Remarquer le
positionnement de la flèche de la ferrure
d’assemblage à excentrique masquée.
Flèche
Dans l'illustration ci-dessous, la ferrure
d’assemblage à excentrique masquée
n’est pas assez serrée.
210°
Tournevis à lame plate

8DX-WD1202
Need help? Call 800-305-2204

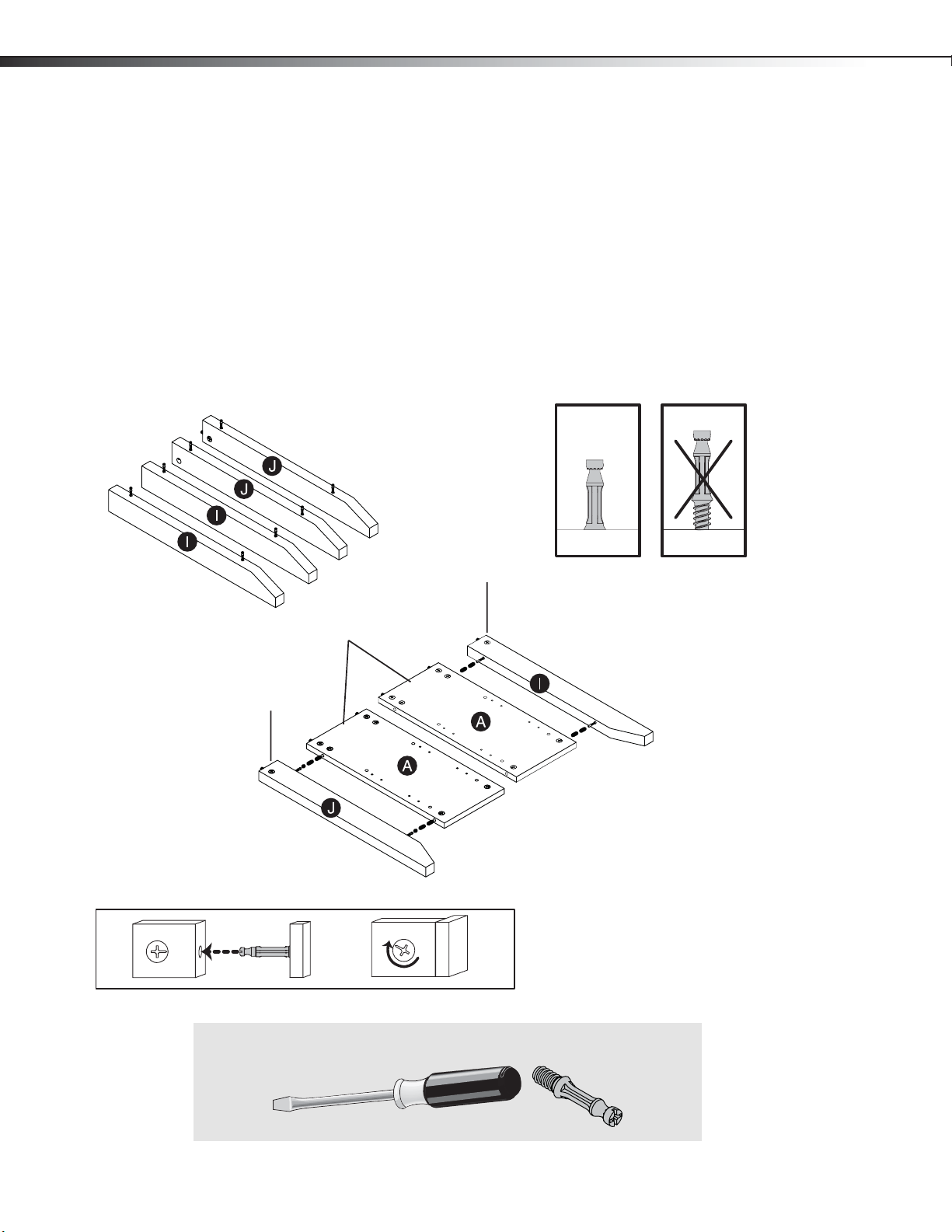

Étape 2 :
Visser deux vis pour ferrure d’assemblage à excentrique (S) dans chacun des pieds (deux pour Iet deux pour
J).
Poser les panneaux latéraux (A) à plat, en tournant vers le haut le côté où se trouvent les ferrures
d’assemblage à excentrique masquées.
Veiller à ce que les côtés des pieds comportant les ferrures d’assemblage à excentrique masquées soient
orientés vers les panneaux latéraux (A).
Insérer les vis pour ferrure d’assemblage à excentrique d'un des pieds (I) dans un des panneaux latéraux (A) et
les vis pour ferrure d’assemblage à excentrique d'un des pieds (J) dans le côté opposé de l'autre panneau
latéral (A).
Serrer les quatre ferrures d’assemblage à excentrique masquées. Voir « Serrage des ferrures d’assemblage à
excentrique masquées » à la page 7.
Sont également nécessaires :
Face avec ferrures
d’assemblage à
excentrique masquées
Pied avec ferrures
d’assemblage à
excentrique
masquées
Pied avec ferrures
d’assemblage à
excentrique masquées
S (8)Tournevis à lame plate

9
DX-WD1202
Need help? Call 800-305-2204
Étape 3 :
Retourner soigneusement les panneaux latéraux (A) de manière à ce que le côté où se trouvent les ferrures
d’assemblage à excentrique masquées soit orienté vers le bas.
Utiliser un tournevis cruciforme pour visser huit vis à tête plate cruciforme de 9/16 po (FF) (quatre par
panneau latéral) dans les panneaux latéraux (A) jusqu'à ce que l'épaulement des vis soit en contact avec la
surface des panneaux latéraux. Ne pas serrer complètement les vis.
Aligner la rainure d'une traverse supérieure (O) sur une des têtes de vis situées en haut d'un des panneaux
latéraux (A), puis glisser la traverse sur l'autre tête de vis. Veiller à ce que les extrémités de la traverse soient
alignées avec les bords du panneau latéral. Répéter l'opération pour installer l'autre traverse supérieure (O)
sur l'autre panneau latéral (A).
Aligner la rainure d'une traverse inférieure (P) sur une des têtes de vis situées en bas d'un des panneaux
latéraux (A), puis glisser la traverse sur l'autre tête de vis. Veiller à ce que les extrémités de la traverse soient
alignées avec les bords du panneau latéral. Répéter l'opération pour installer l'autre traverse inférieure (P) sur
l'autre panneau latéral (A).
Sont également nécessaires :
Appliquer une pression avec la main pour guider les
traverses sur les vis des panneaux latéraux.
Tête de vis
FF (8)Tournevis cruciforme

10 DX-WD1202
Need help? Call 800-305-2204
Étape 4 :
Retourner soigneusement les panneaux latéraux de manière à ce que le côté où se trouvent les ferrures
d’assemblage à excentrique masquées soit orienté vers le haut.
Fixer le pied (I) non installé sur le panneau latéral gauche (A) et le pied (J) non installé sur le panneau latéral
droit (A). Voir l'étape 2 pour plus d'instructions.
Insérer un cache-trou (AA) dans les orifices des pieds (Iet J) ainsi fixés.
Sont également nécessaires :
Ce panneau latéral sera
maintenant appelé le
panneau latéral gauche.
Ce panneau latéral sera
maintenant appelé le
panneau latéral droit.
Tournevis à lame plate AA (2)

11
DX-WD1202
Need help? Call 800-305-2204

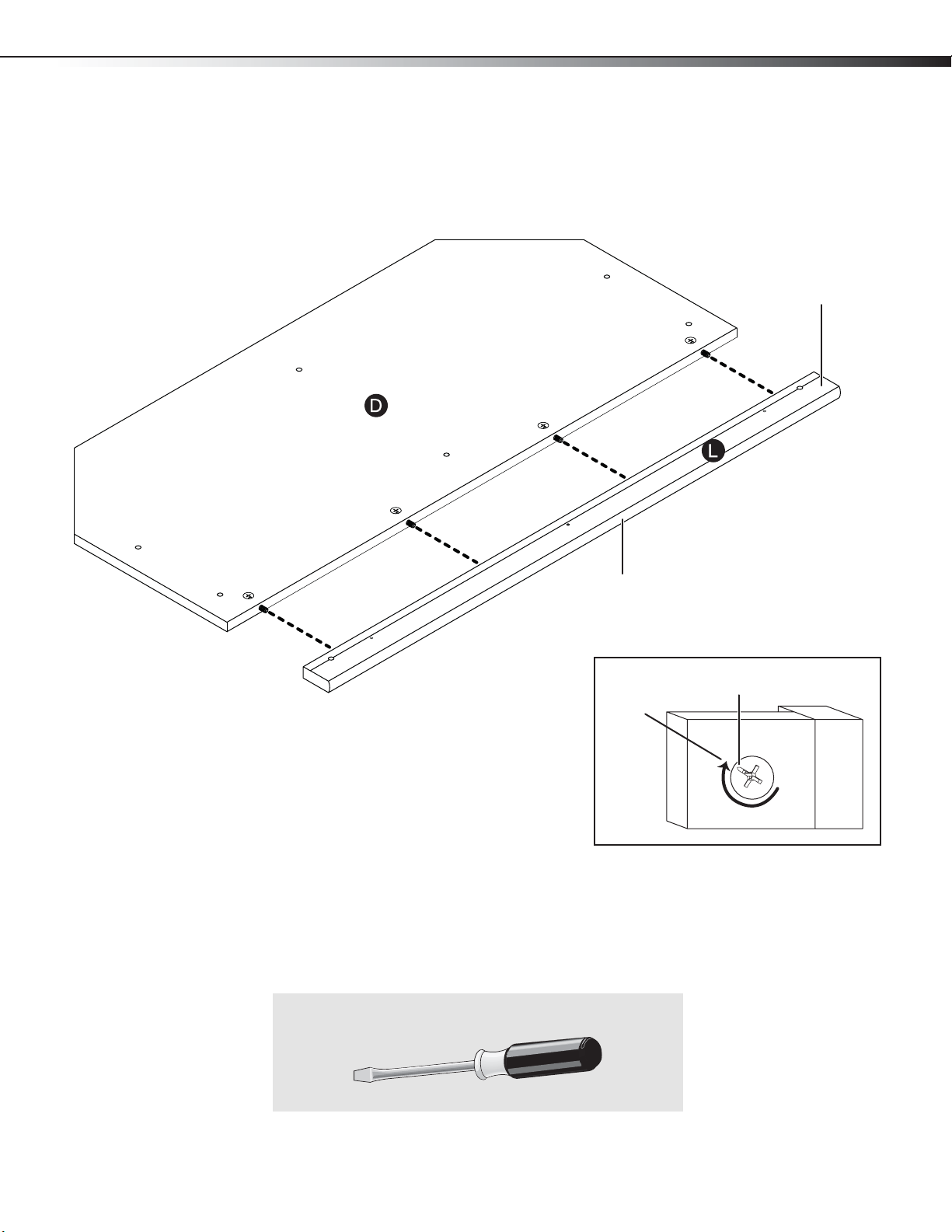

Étape 5 :
Fixer la moulure (L) au panneau supérieur (D). Utiliser un tournevis à lame plate pour serrer les quatre ferrures
d’assemblage à excentrique masquées. Voir « Serrage des ferrures d’assemblage à excentrique masquées » à
la page 7.
Sont également nécessaires :
Surface sans
finition
Surface sans finition
Bord arrondi
Flèche
210°
Tournevis à lame plate

12 DX-WD1202
Need help? Call 800-305-2204
Étape 6 :
Fixer le panneau vertical (B) et le panneau latéral gauche (A) avec le pied (J) sur le panneau supérieur (D) et la
moulure (L). Utiliser un tournevis à lame plate pour serrer les cinq ferrures d’assemblage à excentrique
masquées (deux sur le panneau vertical (B), deux sur le panneau latéral gauche (A) et une sur le pied (J)). Voir
« Serrage des ferrures d’assemblage à excentrique masquées » à la page 7.
Sont également nécessaires :
Face sans ferrure
d’assemblage à
excentrique
masquées
Bord avec finition
Flèche
210°
Tournevis à lame plate

13
DX-WD1202
Need help? Call 800-305-2204
Étape 7 :
Fixer l'étagère (F) au panneau latéral gauche (A). Utiliser un tournevis à lame plate pour serrer les deux
ferrures d’assemblage à excentrique masquées. Voir « Serrage des ferrures d’assemblage à excentrique
masquées » à la page 7.
Fixer l'étagère (F) au panneau vertical (B). Utiliser un tournevis cruciforme et deux vis à tête plate cruciforme
noires de 1 7/8 po (DD).
Fixer le panneau vertical inférieur (C) à l'étagère (F). Utiliser un tournevis à lame plate pour serrer les deux
ferrures d’assemblage à excentrique masquées.
Sont également nécessaires :
finie
ficie sin acabado
Chant fini
Face sans ferrure
d’assemblage à
excentrique
masquées
Bord avec
finition
Surface sans
finition
Flèche
210°
Tournevis à lame plate Tournevis cruciforme DD (2)

14 DX-WD1202
Need help? Call 800-305-2204

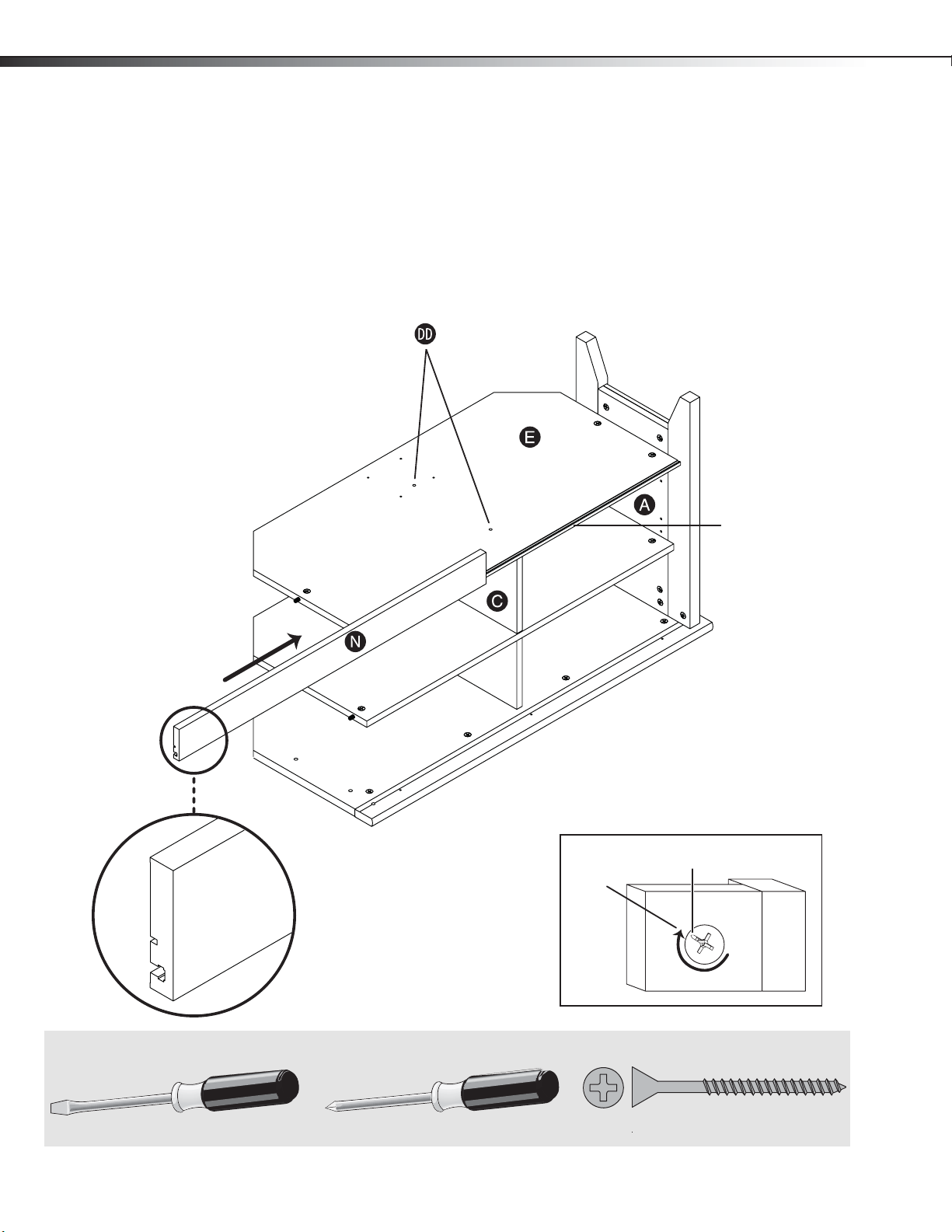

Étape 8 :
Fixer le panneau inférieur (E) au panneau latéral gauche (A). Utiliser un tournevis à lame plate pour serrer les
deux ferrures d’assemblage à excentrique masquées. Voir « Serrage des ferrures d’assemblage à excentrique
masquées » à la page 7.
Fixer le panneau inférieur (E) au panneau vertical inférieur (C). Utiliser un tournevis cruciforme et deux vis à
tête plate cruciforme noires de 1 7/8 po (DD).
Glisser la base (N) sur le bord rainuré du panneau inférieur (E) jusqu'à ce que le bord de la base soit en contact
avec le pied du panneau latéral gauche (A).
Sont également nécessaires :
Surface sans finition
Bord rainuré
Flèche
210°
Tournevis à lame plate Tournevis cruciforme
DD (2)

15
DX-WD1202
Need help? Call 800-305-2204

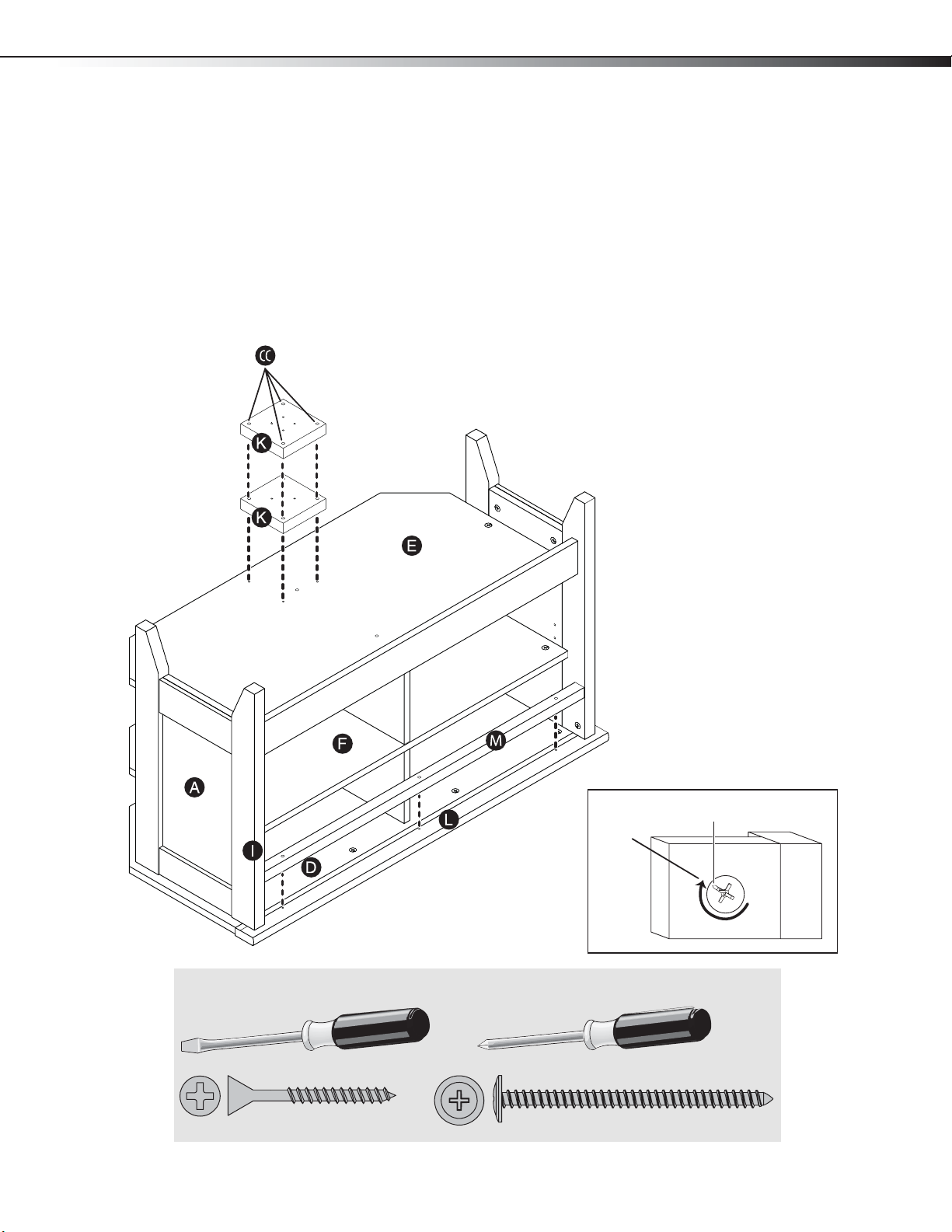

Étape 9 :
Fixer le panneau latéral droit (A) avec le pied (I) sur le panneau supérieur (D), le panneau inférieur (E),
l'étagère (F) et la moulure (L). Utiliser un tournevis à lame plate pour serrer les sept ferrures d’assemblage à
excentrique masquées : A(2), E(2), F(2) et I(1). Voir « Serrage des ferrures d’assemblage à excentrique
masquées » à la page 7.
Fixer la moulure supérieure (M) à la moulure (L). Utiliser un tournevis cruciforme et trois vis à tête plate
cruciforme marrons de 1 1/2 po (EE).
Fixer les entretoises (K) au panneau inférieur (E). Utiliser un tournevis cruciforme et quatre vis à large tête
cruciforme noires de 2 1/2 po (CC).
Sont également nécessaires :
Flèche
210°
Tournevis à lame plate Tournevis cruciforme
EE (3) CC (4)

16 DX-WD1202
Need help? Call 800-305-2204

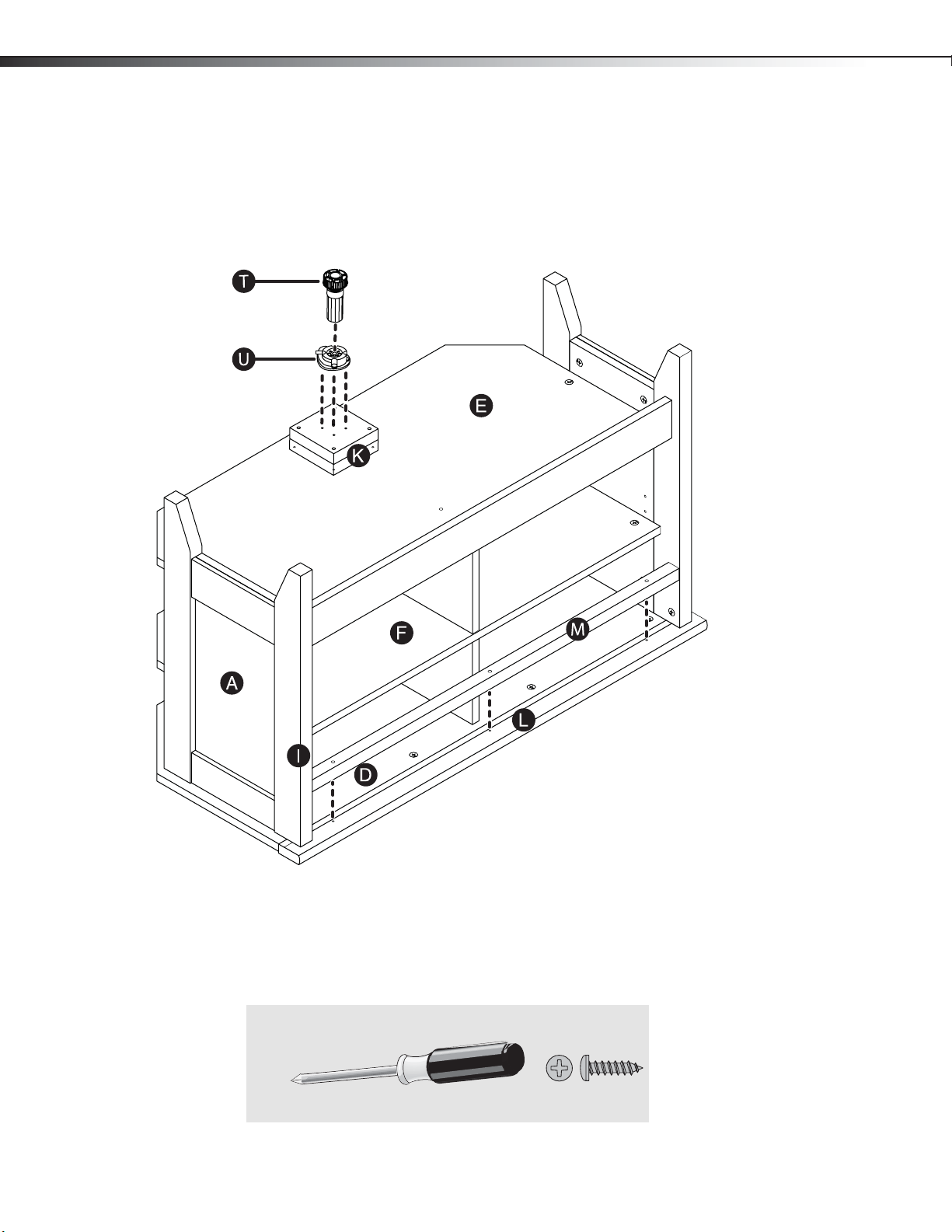

Étape 10 :
Le meuble étant toujours à l'envers, fixer le support de pied (U) à l'entretoise (K). Utiliser un tournevis
cruciforme et quatre vis à tête cylindrique bombée noires de 9/16 po (GG). Ensuite, enfoncer le pied (T) dans
son support (U).
Remarque : Tourner le pied (T) pour les réglages. Le pied ne doit pas dépasser du bord inférieur de la base (N).
Sont également nécessaires :
Tournevis cruciforme GG (4)

17
DX-WD1202
Need help? Call 800-305-2204

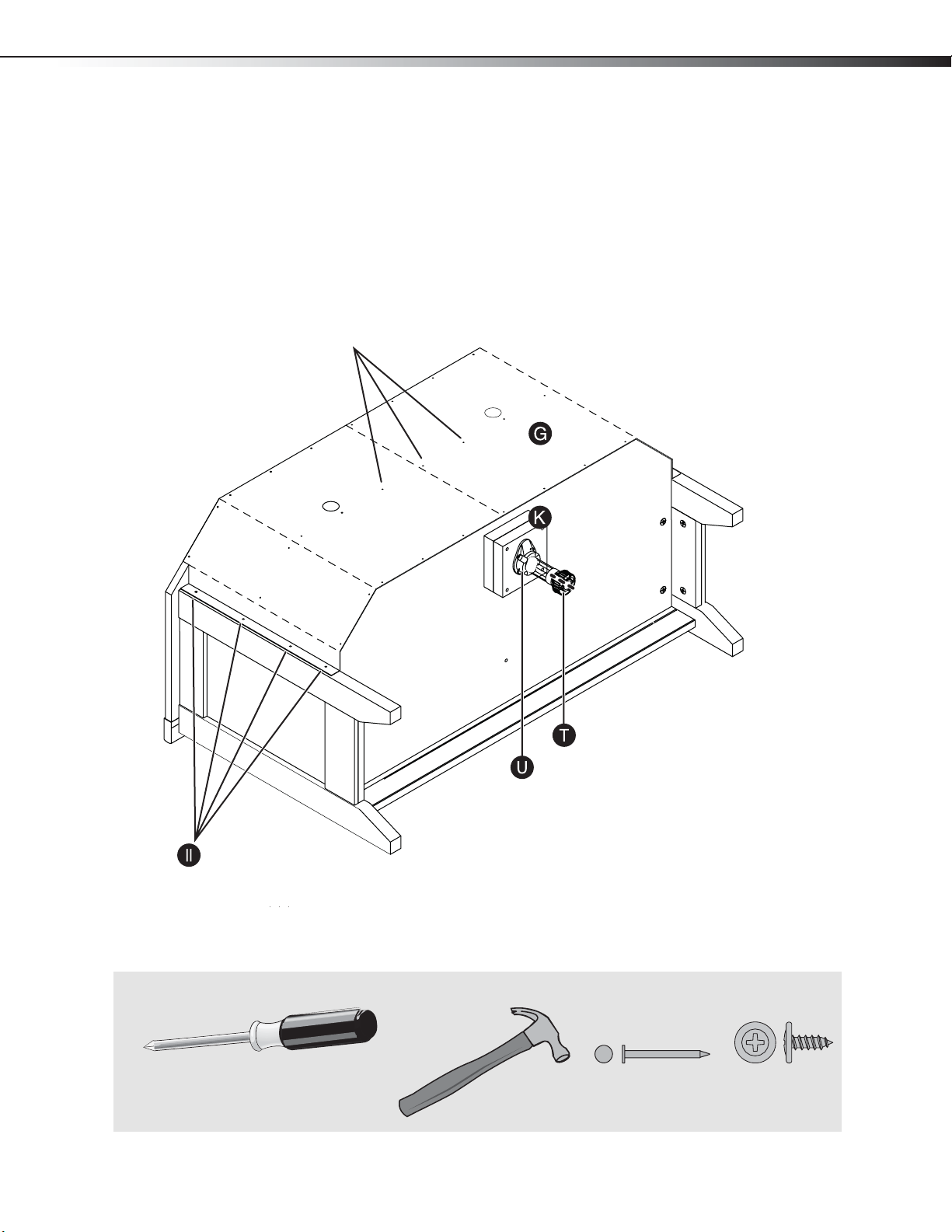

Étape 11 :
Tourner soigneusement le meuble de manière à ce qu'il repose sur sa face avant, puis fixer le panneau arrière
(G) aux pieds (Iet J). Utiliser un tournevis cruciforme et huit vis à large tête cruciforme marrons de 7/16 po
(II).
Fixer le reste du panneau arrière (G) au meuble à l'aide de 33 clous (KK).
Remarque : Veiller à enfoncer les clous dans les trous qui sont alignés sur l'étagère (F). Des perforations ont été prévues pour
un accès au travers du panneau arrière. Découper soigneusement les orifices nécessaires.
Sont également nécessaires :
Ces trous doivent être
alignés sur l'étagère (D). Attention : Ne pas mettre
le meuble debout tant
que le panneau arrière
n'est pas fixé. Le meuble
pourrait s'effondrer.
Tournevis cruciforme II (8)KK (33)
Marteau

18 DX-WD1202
Need help? Call 800-305-2204

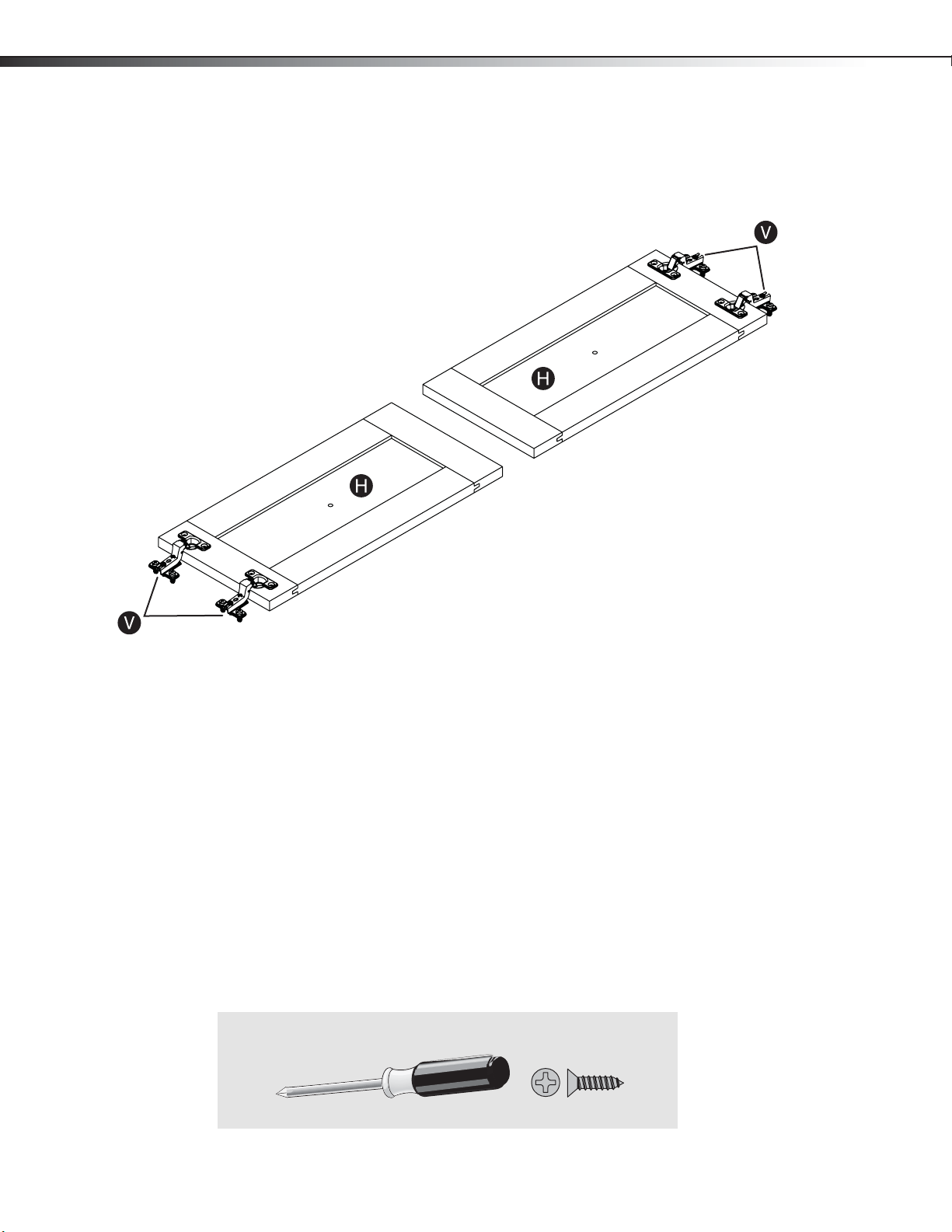

Étape 12 :
Fixer les charnières (V) aux portes (H). Utiliser un tournevis cruciforme et huit vis à tête plate de 1/2 po (HH)
(deux par charnière).
Sont également nécessaires :
Tournevis cruciforme HH (8)

19
DX-WD1202
Need help? Call 800-305-2204
Étape 13 :
Tourner soigneusement le meuble de manière à ce qu'il repose sur son panneau latéral gauche, puis fixer une
des portes (H) au panneau latéral gauche (A). Utiliser un tournevis cruciforme et les vis des charnières.
Remarque : Il pourra être nécessaire de desserrer la vis de montage pour glisser la partie de la charnière hors de la fente.
Resserrer la vis avant d'installer la charnière sur le panneau latéral.
Tourner soigneusement le meuble de manière à ce qu'il repose sur son panneau latéral droit, puis fixer l'autre
porte (H) au panneau latéral droit (A). Utiliser un tournevis cruciforme et les vis des charnières.
Tourner soigneusement le meuble de manière à le mettre debout.
Aligner une poignée (X) avec le trou de vis qui se trouve au milieu de la porte (H). Placer une rondelle (W) sur
le trou de vis au dos de la porte, puis insérer une vis à métaux argentée de 1/4 po (JJ) au travers de la rondelle
et dans le trou de vis de la poignée. Serrer la vis. Répéter cette étape pour l'autre porte.
Décoller deux tampons de la carte de tampons (Y) et les coller à l'intérieur de la porte à l'endroit où la porte
entre en contact avec le panneau vertical inférieur (C). Répéter cette étape pour l'autre porte.
Sont également nécessaires :
Vis de montage
Tournevis cruciforme W(2) X(2) Y(4) JJ (2)

20 DX-WD1202
Need help? Call 800-305-2204
Étape 14 :
Pour un bon fonctionnement, il pourra être nécessaire d'ajuster les portes.
Pour ajuster les portes latéralement (horizontalement), desserrer la vis de montage de plusieurs tours, puis
tourner la vis de réglage horizontal dans un sens ou dans l'autre. Une fois les réglages terminés, serrer la vis
de montage.
Pour ajuster les portes vers le haut et vers le bas (verticalement), desserrer les deux vis de réglage vertical.
Déplacer les portes vers le haut ou vers le bas jusqu'à la position optimale. Une fois les réglages terminés,
serrer les vis. Vous pouvez utiliser une cale pour maintenir la porte en place.
Pour ajuster les portes vers l'intérieur ou vers l'extérieur (profondeur), desserrer la vis de montage d'un tour et
déplacer les portes vers l'intérieur ou vers l'extérieur selon les besoins. Une fois les réglages terminés, serrer la
vis de montage.
Sont également nécessaires :
Vis de réglage
horizontal Vis de
montage
(profondeur)
Vis de réglage
vertical
Cale
Tournevis cruciforme
Cale
