Dynex DX-400WPS User manual

Fuente de alimentación de 500 W para ATX de Dynex
DX-400WPS
GUÍA DEL USUARIO
09-1153 DX-400WPS_MAN_SP_V3.book Page 1 Tuesday, January 12, 2010 1:53 PM

i
Fuente de alimentación de 500 W para ATX de
Dynex
Contents
Información de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Reglamentos de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Instrucciones importantes de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Componentes y características de la fuente de alimentación . . . . . . . . . . . . . 1
Instalación de la fuente de alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Localización y corrección de fallas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Avisos Legales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Advertencia de la FCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Declaración de UL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Garantía Limitada de 1 año . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
09-1153 DX-400WPS_MAN_SP_V3.book Page i Tuesday, January 12, 2010 1:53 PM

1
Información de seguridad
Reglamentos de seguridad
La fuente de alimentación cumple con las pautas y reglamentos de UL,
cUL y FCC.
Instrucciones importantes de seguridad
• No coloque su sistema cerca de un radiador u otra fuente de calor.
• No coloque su sistema cerca de una fuente de campos
magnéticos fuertes.
• No coloque su sistema en un ambiente húmedo o polvoriento, o
en un área expuesta a vibraciones fuertes.
• No ubique su sistema directamente bajo la luz del sol.
• Su computadora debe operar con un voltaje de entrada de CA
estable.
• Su computadora no se debe ubicar directamente junto a un
calefactor u otra fuente de calor.
• No abra la cubierta en la caja de la fuente de alimentación. Hay
voltajes peligrosos presentes dentro de lacubierta. Su garantía se
anulará si se remueve la cubierta.
• Nunca utilice el dispositivo con las manos mojadas o húmedas.
• Nunca coloque objetos en las aberturas o en el ventilador de la
fuente de alimentación.
• Verifique que el cable de alimentación de CA está enchufado en
un tomacorriente energizado.
• Asegúrese de que el cable de alimentación está enchufado en la
fuente de alimentación.
• Asegúrese de conectar su fuente de alimentación correctamente.
Revise los manuales de su placa madre y de su tarjeta de video
para obtener detalles sobre compatibilidad antes de conectar la
fuente de alimentación a cualquiera de sus dispositivos.
Cuidado: Revise el interruptor rojo de la selección del voltaje de la fuente
de alimentación antes de la instalación. Éste debe estar ajustado al
mismo nivel que el voltaje de la alimentación local (115 V para Norte
América, y 230 V para Europa y otros países). Cambie el ajuste de
voltaje si es necesario. Si no se toma esta precaución se puede
ocasionar daño a su equipo y se puede anular la garantía.
Nota: Si la fuente de alimentación no funciona correctamente, póngase
en contacto con nuestro centrode servicio inmediatamente.
Componentes y características
de la fuente de alimentación
Las características de la fuente de alimentación incluyen:
• Cumple con Intel ATX 12V versión 2.2 y es compatible con V2.0
• Compatible con las interfaces Intel VIIV y AMD LIVE
• Soporta los procesadores de multi-núcleos de Intel y AMD
• Satisface las normas de Energy Star
• Función de control de velocidad de ventilador interno
• Ruido acústico bajo
• Protección contra sobrecorriente y sobrevoltaje de salida y contra
cortocircuito
• Eficiencia mínima de 70% min. con carga completa
Los componentes de la fuente de alimentación incluyen:
Instalación de la fuente de
alimentación
Para instalar la nueva fuente de alimentación:
1Apague la computadora.
2Desconecte el cable de alimentación de su computadora.
3Abra la caja de su computadora. Para obtener información,
consulte la guía del usuario de su computadora.
4Desconecte los cables de la fuente de alimentación de la tarjeta
del sistema y de los dispositivos periféricos, tales como unidades
de disco duro, unidades ópticas y ventiladores. Asegúrese de
tomar nota de dónde están todos los conectores de alimentación
ya que necesitará reconectar los cables de alimentación.
5Extraiga la fuente de alimentación antigua. Para obtener
información, consulte la guía del usuario de su computadora.
6Instale la nueva fuente de alimentación y fíjela a la caja de la
computadora con los tornillos apropiados.
7Vuelva a conectar los cables de alimentación eléctrica según las
notas tomadas en el paso 4. Asegúrese de que cada conexión esté
segura.
8Cierre la caja de la computadora.
9Enchufe el cable de alimentación en la computadora, luego
enciéndala.

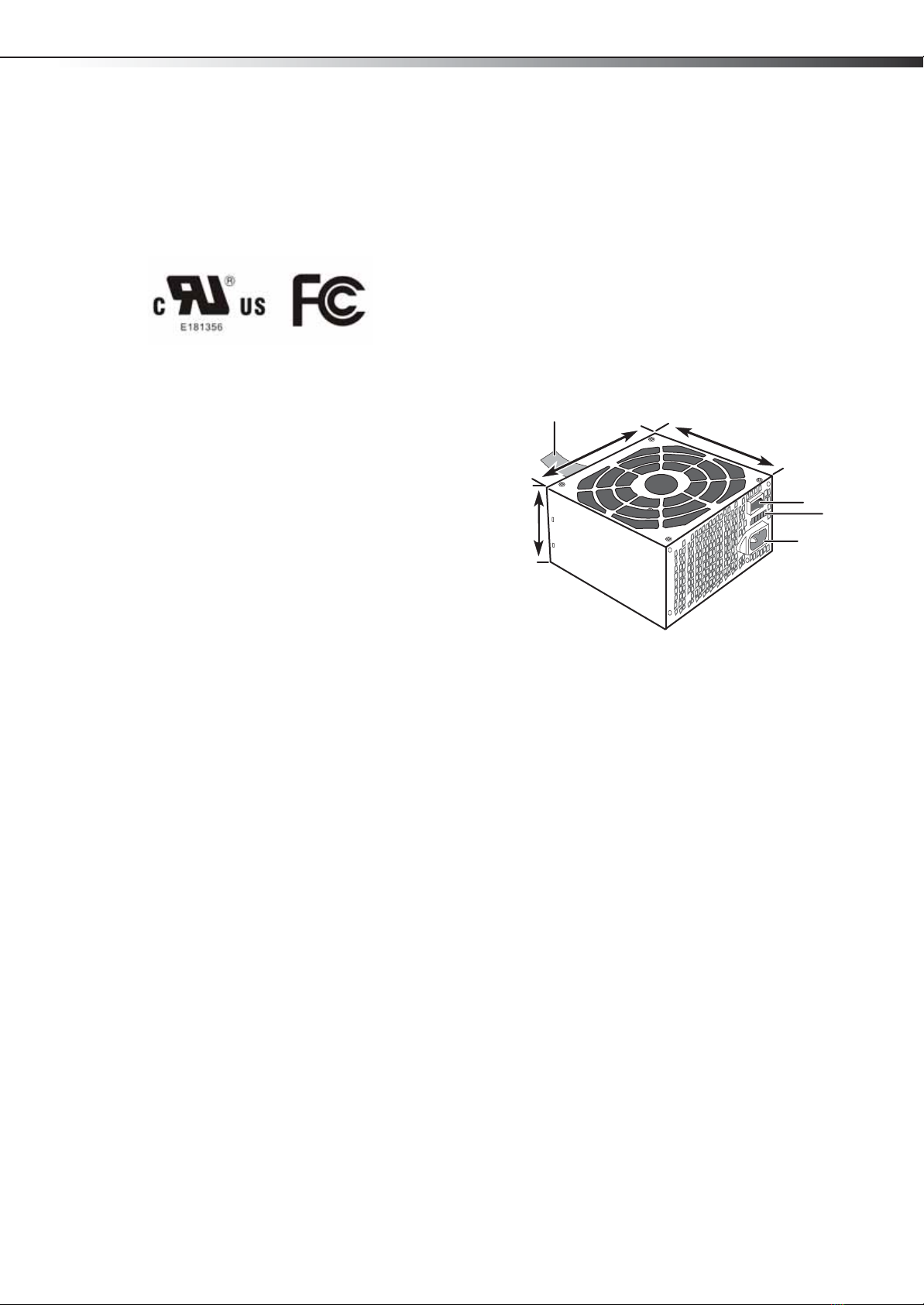

Cable de salida
3.4 pulgadas
(86 mm)
5.9 pulg.
(150mm)
5.5 pulg.
(140 mm)
Conector de CA
Interruptor de
voltaje
Interruptor de
encendido
Ventilador
4.7 pulg.
12 cm
09-1153 DX-400WPS_MAN_SP_V3.book Page 1 Tuesday, January 12, 2010 1:53 PM

2Localización y corrección de fallasDX-400WPS
Localización y corrección de
fallas
Si su nueva fuente de alimentación no está funcionando correctamente,
intente lo siguiente:
• Asegúrese de que el cable de alimentación de la computadora
esté firmemente enchufado en el conector del cable de
alimentación situado en su computadora.
• Si está usando un protector contra sobretensión, asegúrese de
que esté enchufado y encendido.
• Asegúrese de que el tomacorriente de pared esté suministrando
corriente. Por ejemplo, enchufe una lámpara en el tomacorriente
y enciéndala.
• Asegúrese de que el interruptor de voltaje rojo (ubicado en la
parte posterior de la fuente de alimentación) esté configurado en
la selección correcta de voltaje. La selección para los Estados
Unidos es 115 V. La selección para Europa y otros países es 230 V.
• Asegúrese de que el cable de la fuente de alimentación de la
tarjeta del sistema esté firmemente conectado al conector de la
tarjeta del sistema (24 o 20 terminales).
• Asegúrese de que todos los cables de la fuente de alimentación a
los dispositivos periféricos, tales como unidades de disco duro,
unidades ópticas y ventiladores, estén firmemente conectados.
Cualquier conexión floja de cables de corriente puede causar que
la fuente de alimentación no funcione correctamente.
• La fuente de alimentación puede estar sobrecargada. Desconecte
cualquier componente innecesario, tal como unidades de disco
extra, e intente de nuevo.
• Si la fuente de alimentación se encuentra muy caliente, revise los
ventiladores de la caja y el ventilador de la fuente de
alimentación. Reemplace cualquier ventilador defectuoso de la
caja e intente de nuevo.
Especificaciones
Entrada
Salida
Distribución de alimentación de la salida CC
Salida máxima: 400 W
3.3 V y 5 V combinados: 120 W
•Dimensiones:
• 5.5×3.4×5.9pulgadas(Ancho×Alto×Largo)
• 150×86×140mm(Ancho×Alto×Largo)
Avisos Legales
Advertencia de la FCC
este equipo podría generar o usar energía de radiofrecuencia. Cambios
o modificaciones a este equipo puede causar interferencias dañinas a
menos que las modificaciones sean expresamente aprobadas en el
manual de instrucciones. El usuario puede perder la autoridad de este
equipo si se lleva a cabo una modificación o cambio sin autorización.
Cuidado: Cualquier cambio o modificación al reproductor, que no esté
aprobado expresamente por el fabricanteo sus centros autorizados,
pueden anular su autoridad para operar el reproductor.
Declaración de UL
Cualquier información o documentación suministrada que involucre los
servicios de la marca UL se provee en nombre de Underwriters
Laboratories, Inc.
Productos que llevan la marca UL son idénticos a esos que fueron
evaluados por UL y se encontró que se cumplen técnicamente con los
requisitos de la UL que se aplican.
Para obtener mayor información relacionada con el uso de las marcas,
favor visite el sitio Web de la UL en www.ul.com.tw.
Voltaje EE.UU.: 115 V ca
Europa y otros países: 230 V ca
Frecuencia 60 Hz - 50 Hz
Corriente 10 A (máx.) a 115 V ca/60 Hz
5A(máx.)a115Vca/50Hz
Parámetro Mínimo Nominal Máximo Unidades
V de entrada
(230 V CA)
90 115 132 VRMS
V de entrada
(230 V CA)
180 230 264 VRMS
Frecuencia del
V de entrada
47 --- 63 Hz
Voltaje Carga máx. Carga mín. Regulación Fluctuaciones
y ruido
+3.3 V 30 A 0.5 A ±5% 50 mV
+5 V 28 A 0.3 A ±5% 50 mV
+12 V1 14 A 1 A ±5% 120 mV
+ 12 V2 15 A 1 A ±5% 120 mV
-12 V 0.3 A 0 A ±10% 120 mV
+5 V sb 2.5 A 0 A ±5% 50 mV
09-1153 DX-400WPS_MAN_SP_V3.book Page 2 Tuesday, January 12, 2010 1:53 PM

Avisos Legales 3 DX-400WPS
Garantía Limitada de 1 año
Dynex Products (“Dynex”) le garantiza a usted, el comprador original de este
DX-400WPS nuevo (“Producto”), que éste se encontrará libre de defectos de material o
de mano de obra en su fabricación original por un período de 365 días a partir de la
fecha de compra del Producto (“Período de Garantía”). Este Producto debe ser
comprado en un distribuidor autorizado de productos Dynex y empacado con esta
declaración de garantía. Esta garantía no cubre Productos reconstruidos. Si durante el
Período de Garantía, usted notifica a Dynex de un defecto que requiere reparación y éste
se encuentra cubierto por esta garantía, se aplicarán los términos de dicha garantía.
¿Cuánto dura la garantía?
El Período de Garantía dura por 365 días a partir de la fecha en que compró el Producto.
La fecha de compra se encuentra impresa en el recibo que recibió con el producto.
¿Qué es lo que cubre esta garantía?
Durante el Período de Garantía, si un centro de reparación autorizado de Dynex concluye
que la fabricación original del material o la mano de obra del Producto se encuentran
defectuosos, Dynex (a su exclusiva discreción): (1) reparará el Producto con repuestos
nuevos o reconstruidos; o (2) reemplazará el Producto sin costo alguno por un producto
nuevo o reconstruido con características similares. Los Productos y repuestos
reemplazados bajo esta garantía se convertirán en propiedad de Dynex y no serán
devueltos. Si se requiere la reparación de Productos y partes después de que se vence el
Período de Garantía, usted deberá pagar todos los costos de mano de obra y de
repuestos. Esta garantía seguirá vigente mientras usted sea el dueñode su Producto
Dynex durante el periodo de garantía. La cobertura de la garantía se anula si usted
vende o transfiere el Producto.
¿Cómo se obtiene el servicio de garantía?
Si ha comprado el Producto en una tienda de ventas, lleve su recibo original y el
Producto a la tienda en donde lo compró. Asegúrese de volver acolocar el Producto en
su empaque original o en un empaque que provea la misma protección que el original.
Si compró el Producto en un sitio Web, envíepor correo su recibo original y el Producto a
la dirección postal especificada en el sitio Web. Asegúrese de colocar el Producto en su
empaque original o en un empaque que provea la misma protección que el original.
Para obtener servicio de garantía a domicilio para un televisor con una pantalla de 30
pulgadas o más, por favor comuníquese al teléfono: 1-888-BESTBUY. El soporte técnico
diagnosticará y corregirá el problema por teléfono o enviará un técnico certificado por
Dynex a su casa.
¿En dónde es válida la garantía?
Esta garantía sólo es válida al comprador original del Producto en los Estados Unidos, en
Canadá y en México.
¿Qué es lo que no cubre la garantía?
Esta garantía no cubre:
• Capacitación del cliente
•Instalación
•Ajustesdeconfiguración
• Daños cosméticos
• Daños debidos a causas de fuerza mayor, tal como rayos
•Accidentes
•Usoinapropiado
•Abuso
•Negligencia
•Usocomercial
• Modificación de alguna parte del Producto
• Un panel de pantalla plasma dañado por la persistencia de imágenes estáticas
(sin movimiento), mostradas por periodos de tiempo extendido (efecto
“burn-in”).
Esta garantía tampoco cubre:
• Daño debido al uso o mantenimiento inapropiado
• Conexión a una fuente de voltaje incorrecta
• Intento de reparación por personal no autorizado por Dynex para reparar el
Producto
• Productos vendidos tal cual (en el estado en que se encuentran) o con todas sus
fallas
• Consumibles, tales como fusibles o baterías
• Productos en los cuales el número de serie asignado en la fábrica ha sido
alterado o removido
EL REEMPLAZO O LA REPARACIÓN ESTIPULADOS BAJO ESTA GARANTÍA SON SU
RECURSO EXCLUSIVO. DYNEX NO SERÁ RESPONSABLE POR DAÑOS
INCIDENTALES O CONSECUENTES DEBIDO AL INCUMPLIMIENTO DE CUALQUIER
GARANTÍA EXPRESA O IMPLÍCITA RELACIONADA CON ESTE PRODUCTO,
INCLUYENDO PERO SIN LIMITARSE A ELLO, LA PÉRDIDA DE DATOS, LA
IMPOSIBILIDAD DE USO DE SU PRODUCTO, LA PÉRDIDA DE NEGOCIOS O DE
GANANCIAS. DYNEX PRODUCTS NO OFRECE NINGUNA OTRA GARANTÍA
EXPRESA RELACIONADA CON ESTE PRODUCTO, INCLUYENDO PERO SIN
LIMITARSE A, CUALQUIER GARANTÍA IMPLÍCITA Y CONDICIONES DE
COMERCIALIZACIÓN E IDONEIDAD PARA UN USO PARTICULAR, ESTÁN
LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA DECLARADO
ANTERIORMENTEY NINGUNA GARANTÍA YA SEA EXPRESA O IMPLÍCITA SE
APLICARÁ DESPUÉS DEL PERÍODO DE GARANTÍA. ALGUNOS ESTADOS,
PROVINCIAS Y JURISDICCIONES NO PERMITEN RESTRICCIONES EN CUANTO A
LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, ASÍ QUE LA RESTRICCIÓN
ANTERIOR PUEDE NO APLICARSE EN SU CASO. ESTA GARANTÍA LE DA
DERECHOS LEGALES ESPECÍFICOS, Y USTED PUEDE POSEER OTROS DERECHOS
QUE VARÍAN DE ESTADO A ESTADO, O DE PROVINCIA A PROVINCIA.
Comuníquese con Dynex:
Para servicio al cliente favor llamar al 1-800-305-2204
www.dynexproducts.com
Distribuido por Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, Minnesota, 55423-3645 E.U.A.
© 2010 BBY Solutions, Inc.
Todos los derechos reservados.DYNEX es una marca comercial de BBY
Solutions Inc., registrada en algunos países. Todos los otros productos y los
nombres de marca son marcas comerciales de sus respectivos dueños.
09-1153 DX-400WPS_MAN_SP_V3.book Page 3 Tuesday, January 12, 2010 1:53 PM

www.dynexproducts.com [phone]
Distribuido por Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, MN 55423-3645 E.U.A.
© 2010 BBY Solutions, Inc. Todos los derechos reservados.
DYNEX es una marca comercial de BBY Solutions, Inc. registrada en algunos países.
Todos los otros productos y los nombres de marca son marcas comerciales de sus respectivos dueños.
ESPAÑOL
09-1153
09-1153 DX-400WPS_MAN_SP_V3.book Page 1 Tuesday, January 12, 2010 1:53 PM
