Dynex DX-400WPS User manual

Bloc d’alimentation ATX de 400 W de Dynex
DX-400WPS
GUIDE DE L’UTILISATEUR
09-1153 DX-400WPS_MAN_FR_V3.book Page 1 Tuesday, January 12, 2010 1:46 PM

i
Bloc d'alimentation de 400 W pour ATX de
Dynex
Contents
Informations sur la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Réglementation sur la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Instructions de sécurité importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Composants du bloc d’alimentation et caractéristiques . . . . . . . . . . . . . . . . . . 1
Installation de l’alimentation électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Problèmes et solutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Avis juridiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Avertissement de la FCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Déclaration UL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Garantie limitée d’un an . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
09-1153 DX-400WPS_MAN_FR_V3.book Page i Tuesday, January 12, 2010 1:46 PM

1
Informations sur la sécurité
Réglementation sur la sécurité
Ce bloc d'alimentation satisfait aux recommandations et règlements de
sécurité UL, cUL et FCC.
Instructions de sécurité importantes
• Ne pas placer le système à proximité d’un radiateur ou d’une
source de chaleur.
• Ne pas placer le système à proximité d’une source de champs
magnétiques élevés.
• Ne pas placer le système dans un environnement humide ou
poussiéreux ou dans un endroit soumis à des vibrations
importantes.
• Ne pas exposer le système à la lumière directe du soleil.
• L'ordinateur doit fonctionner à une tension d'entrée c.a. stable.
• L'ordinateur ne doit pas être situé à proximité d'un radiateur ou
d'une source de chaleur similaire.
• Ne pas ouvrir le couvercle du boîtier du bloc d’alimentation. Des
tensions élevées dangereuses sont présentes à l'intérieur. La
garantie est annulée si le couvercle est retiré.
• Ne jamais utiliser ce dispositif avec des mains mouillées ou
humides.
• Ne jamais mettre quoi que ce soit dans les ouvertures ou dans le
ventilateur du bloc d'alimentation.
• Vérifier que le cordon d’alimentation est branché sur une prise
secteur.
• Vérifier que le cordon d’alimentation est branché sur le bloc
d’alimentation.
• Veiller à connecter correctement le bloc d'alimentation. Vérifier
la carte mère et les manuels de carte graphique pour la
compatibilité avant de connecter le bloc d'alimentation à un
dispositif quelconque.
Attention : Vérifier le réglage du commutateur de tension d’alimentation
de couleur rouge avant toute installation. Le réglage doit être le même
que la tension d’alimentation locale (115 V pour l’Amérique du Nord et
230 V pour l’Europe et d’autres pays). Modifier le réglage de la tension
si nécessaire. Si cette précaution n’est pas prise, il peut en résulter des
détériorations de l’équipement et l’annulation de la garantie.
Remarque : Si le bloc d'alimentation ne fonctionne pas correctement,
contacter le service d'assistance technique immédiatement.
Composants du bloc
d’alimentation et
caractéristiques
Les caractéristiques du bloc d’alimentation sont les suivantes:
• Conforme aux spécifications Intel ATX 12 V version 2.2,
rétrocompatible avec la version 2.0
• Compatible avec les interfaces Intel VIIV et AMD LIVE
• Compatible avec les processeurs double cœur et multicœur
•EnconformitéavecEnergyStar
• Fonction de commande de vitesse du ventilateur intégrée
• Silencieux
• Protection contre les courts-circuits, les surintensités et les
surtensions
• Efficacité minimale de 70 % à pleine charge
Les composants du bloc d’alimentation comprennent :
Installation de l’alimentation
électrique
Pour installer le nouveau bloc d’alimentation :
1Mettre l’ordinateur hors tension.
2Débrancher le cordon d’alimentation de l’ordinateur.
3Ouvrir le boîtier de l’ordinateur. Se reporter au guide de
l’utilisateur de l’ordinateur pour toutes instructions.
4Déconnecter tous les cordons d’alimentation de la carte mère et
tous les périphériques tels que disques durs, lecteurs optiques et
ventilateurs. Noter où sont branchés les connecteurs
d’alimentation pour pouvoir les reconnecter correctement
ultérieurement.
5Enlever l’ancienne alimentation. Se reporter au guide de
l’utilisateur de l’ordinateur pour toutes instructions.
6Installer la nouvelle alimentation dans le boîtier de l’ordinateur
en la fixant avec les vis appropriées.
7Reconnecter tous les câbles d’alimentation en utilisant les notes
de l’étape 4. Vérifier que chaque connexion est correcte.
8Refermer le boîtier de l’ordinateur.
9Brancher le cordon d’alimentation dans l’ordinateur, puis mettre
l’ordinateur sous tension.

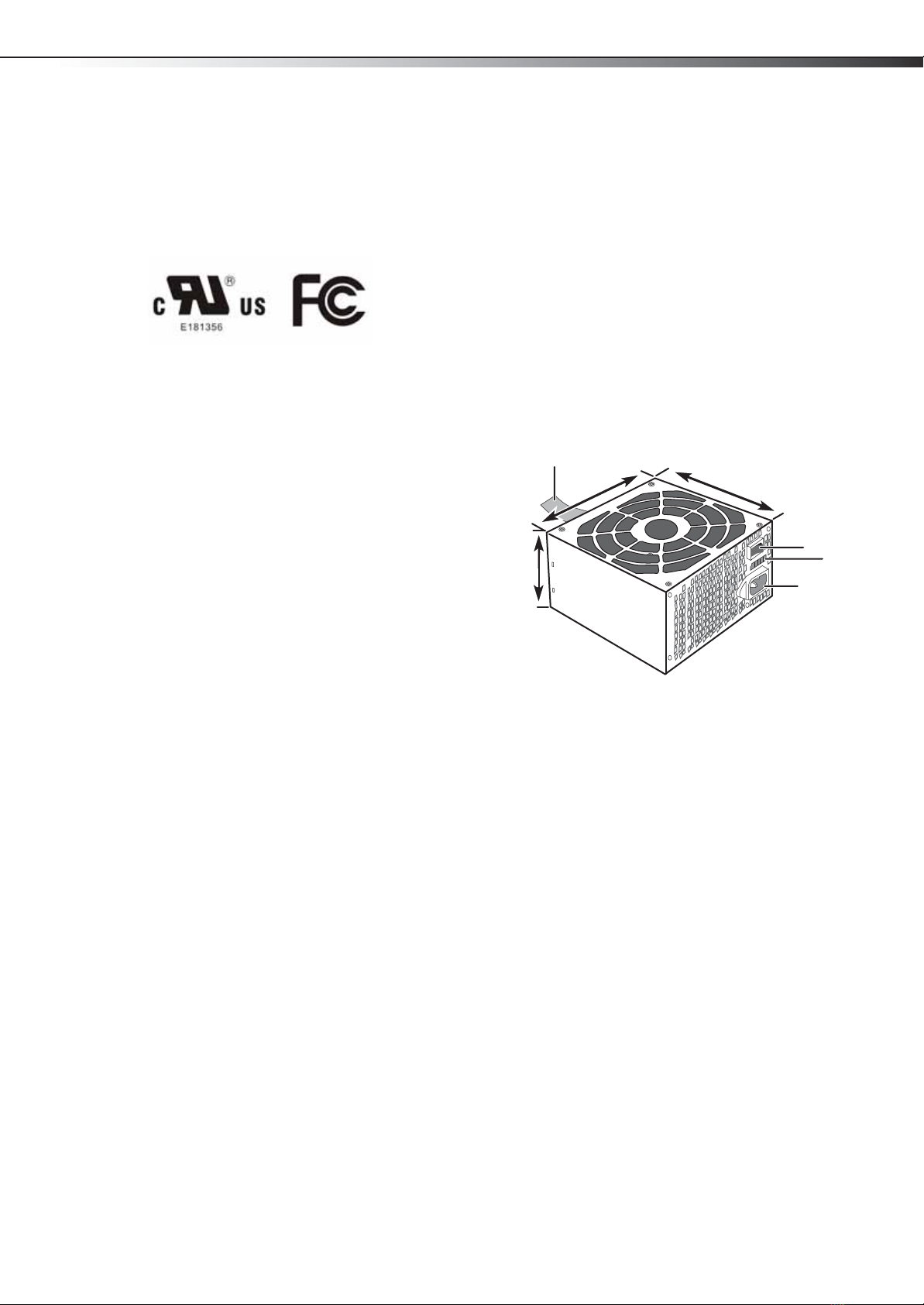

Câbles de sortie
3,4 pouces
(86 mm)
5,9 pouces
(150 mm)
5,5 pouces
(140 mm)
Prise c.a.
Commutateur de
tension
Interrupteur
marche-arrêt
Ventilateur
4,7 pouces
12 cm
09-1153 DX-400WPS_MAN_FR_V3.book Page 1 Tuesday, January 12, 2010 1:46 PM

2Problèmes et solutionsDX-400WPS
Problèmes et solutions
Si la nouvelle alimentation ne fonctionne pas correctement, essayer ce
qui suit :
• Vérifier que le cordon d’alimentation de l’ordinateur est
fermement branché dans le connecteur d’alimentation de
l’ordinateur.
• Si un parasurtenseur est utilisé, vérifier qu’il est branché et sous
tension.
• Vérifier que la prise murale est alimentée. Par exemple, brancher
une lampe sur la prise et la mettre sous tension.
• Vérifier que le commutateur rouge de tension (situé à l’arrière du
bloc d’alimentation) est réglé sur la tension correcte. Le réglage
pour les États-Unis est 115 V. Le réglage pour l’Europe et d’autres
pays est 230 V.
• Vérifier que le câble d’alimentation de la carte mère est bien
inséré dans le connecteur d’alimentation de la carte mère (24 ou
20 broches).
• Vérifier que tous les câbles d’alimentation des périphériques tels
que disques durs, lecteurs optiques et ventilateurs sont bien
connectés. De mauvaises connexions peuvent être la cause d’un
fonctionnement défectueux du bloc d’alimentation.
• Le bloc d’alimentation est peut-être surchargé. Débrancher les
composants qui ne sont pas nécessaires, tels que les lecteurs
supplémentaires, puis essayer de nouveau.
• Si lebloc d’alimentation est très chaud,vérifier les ventilateurs du
boîtier et celui du bloc d’alimentation. Remplacer le cas échéant
les ventilateurs du boîtier, puis essayer de nouveau.
Spécifications
Entrée
Sortie
Distribution de courant de la sortie c.c.
Puissance maximale : 400 W
Combinée 3,3 V et 5 V : 120 W
•Dimensions:
• 5,5×3,4×5,9pouces(P×H×L)
• 150×86×140mm(P×H×L)
Avis juridiques
Avertissement de la FCC
cet appareil peut générer ou utiliser de l'énergie radiofréquence. Les
changements ou modifications apportés à cet appareil peuvent donner
lieu à des interférences préjudiciables, à moins que les modifications ne
soient expressément approuvées dans le manuel d'instruction.
L'utilisateur pourrait perdre le droit de faire fonctionner cet appareil s'il
a subi un changement ou une modification non autorisée.
Attention : Tout changement ou modification du lecteur non
expressément approuvé par le fabricant ou ses représentants autorisés
pourrait annuler l’autorisation pour l’utilisateur de faire fonctionner ce
lecteur.
Déclaration UL
Toute information ou documentation fournie impliquant les services de
la marque UL est fournie pour le compte de Underwriters Laboratories,
Inc.
Les produits revêtus de la marque UL sont identiques à ceux qui ont été
évalués par UL et reconnus en conformité technique avec les exigences
applicables de UL.
Pour plus amples informations concernant l’utilisation des marques UL,
se rendre sur le site Web de UL : www.ul.com.tw.
Tension États-Unis : 115 V c.a.
Europe et autres : 230 V c.a.
Fréquence 60 Hz - 50 Hz
Courant 10 A (max.) à 115 V c.a./60 Hz
5 A (max.) à 230 V c.a./50 Hz
Paramètre Minimale Nominale Maximale Unités
Tension à
l’entrée (115
V c.a.)
90 115 132 V RMS
Tension à
l’entrée (230
V c.a.)
180 230 264 V RMS
Fréquence/
tension à
l’entrée
47 --- 63 Hz
Tension Charge
maximale
Charge
minimale Régulation Ondulation et bruit
+ 3,3 V 30 A 0,5 A ± 5 % 50 mV
+ 5 V 28 A 0,3 A ± 5 % 50 mV
+ 12 V1 14 A 1 A ± 5 % 120 mV
+ 12 V2 15 A 1 A ± 5 % 120 mV
- 12 V 0,3 A 0 A ± 10 % 120 mV
+ 5 V sb 2,5 A 0 A ± 5 % 50 mV
