e-conolight E-DD0L40 SERIES User manual

Document: Date
Created By: ECO#
LPN00370X0001A0_A
TMT 009113
INSTALLATION INSTRUCTIONS
LED E-DD0L40 SERIES
2018-4-24
www.e-conolight.com | 888.243.9445 | FAX: [phone]
CAUTIONS
IMPORTANT SAFEGUARDS
When using electrical equipment, basic safety
precautions should always be followed including the
following:
READ AND FOLLOW ALL SAFETY
INSTRUCTIONS
1. DANGER- Risk of shock- Disconnect power before
installation.
DANGER – Risque de choc – Couper l’alimentation
avant l’installation.
2. SUITABLE FOR WET LOCATIONS.
CONVIENT AUX EMPLACEMENTS MOUILLES.
SAVE THESE INSTRUCTIONS FOR
FUTURE REFERENCE
DIRECT MOUNTING
FIGURE 1
FIGURE 2- Items Included with Fixture
FIGURE 3- Photo-control Installation
E-DD0L SERIES-
DIRECT MOUNTED
1. Install xture cover plate to conduit using either knockout.
2. Use xture to mark the location for the lag bolts on
mounting surface.
3. Install two lower lag bolts into mounting surface, allowing
the head of each bolt to remain 1/4” (6.4 mm) from
mounting surface.
4. Wire black xture lead to the incoming voltage supply
or Hot 1 lead and the white xture lead to the incoming
neutral (Common) or Hot 2 lead. Attach bare copper or
green ground xture lead to the incoming ground lead.
5. Slide xture onto two lag bolts from Step 3 and install third
lag bolt in top slot of xture. Secure all lag bolts.
6. Secure cover plate with (2) hex bolts. Discard arm bracket.
7. Install the photo-control by aligning the arrow on the top
of the photo-control with the arrow on the photo-control
socket and inserting pins into the socket. Twist photo-
control clockwise until the arrow on the photocontrol is
pointing north. (Photocontrol must be rotated at least 1/8
turn to properly lock in place). See Figure 3.
NOTE: Improper installation of the photo-control may result
in damage to the photo-control.
Hex Bolts
Lag Bolts
Cover Plate
Wire Nuts
Arm Bracket
Fixture

Document: Date
Created By: ECO#
LPN00370X0001A0_A
TMT 009113
INSTALLATION INSTRUCTIONS
LED E-DD0L40 SERIES
2018-4-24
www.e-conolight.com | 888.243.9445 | FAX: [phone]
CAUTION: Changes or modications not expressly approved could
void your authority to use this equipment.
This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area
is likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
CAN ICES-005 (A)/NMB-005 (A)
FCC NOTICE

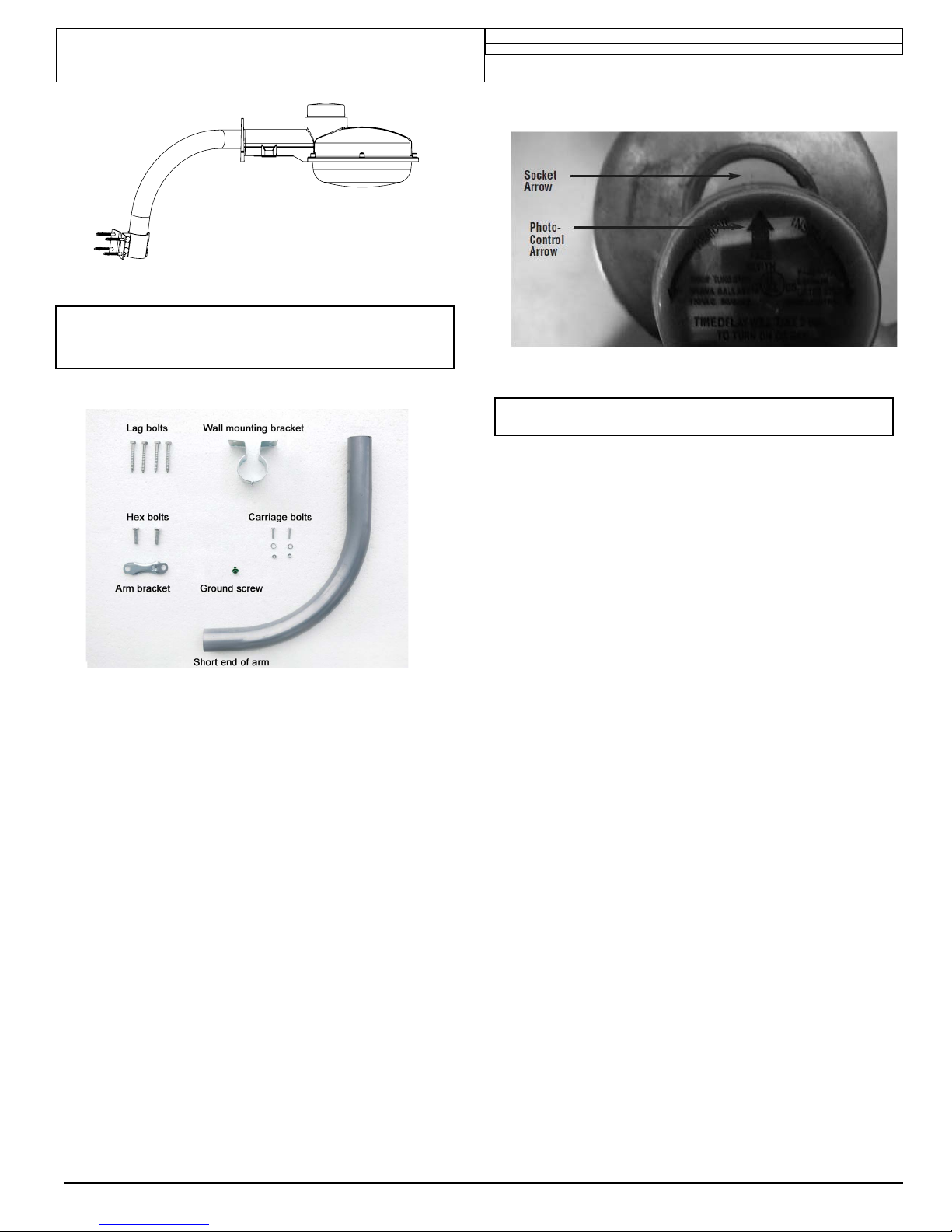

ARM MOUNTING
Requires Use of Mounting Kit E-ACADD1
E-DD0L SERIES-
ARM MOUNTED
FIGURE 5: Arm Mounting Components
1. Remove (2) hex bolts holding arm bracket to xture.
Discard arm bracket (Arm bracket included with arm
mounting kit will be used)
2. Loosely install (2) carriage bolts with lock washers and nuts
into wall mount bracket.
3. Install wall mounting bracket to mounting surface with (4)
Lag bolts provided.
4. Insert short end of arm into mounting bracket. Adjust to
desired direction and tighten carriage bolts.
5. Feed (Customer Supplied) Ground wire up through arm.
6. Feed black and white xture wires down through arm.
7. Using (2) Hex bolts included with xture and arm bracket
supplied with the arm kit, secure housing to arm.
NOTE: When installing the housing on to the arm, allow
1/4” (6.4 mm) spacing between end of arm and the housing
to prevent ground wire from being pinched.
8. Install (1) green ground screw onto arm bracket at location
marked “GND” and tighten ground screw to ground wire.
9. Wire black xture lead to the incoming voltage supply
or Hot 1 lead and the white xture lead to the incoming
neutral (Common) or Hot 2 lead.
10. Install the photo-control by aligning the arrow on the top
of the photo-control with the arrow on the photo-control
socket and inserting pins into the socket. Twist photo-
control clockwise until the arrow on the photocontrol is
pointing north. (Photocontrol must be rotated at least 1/8
turn to properly lock in place). See Figure 6.
NOTE: Improper installation of the photo-control may result
in damage to the photo-control.
FIGURE 6- Photo-control Installation
FIGURE 4

Documento: Fecha
Creado por: N.° ECO
LPN00370X0001A0_A
TMT 009113
INSTRUCCIONES DE INSTALACIÓN
SERIE LED E-DD0L40
24-04-2018
www.e-conolight.com | 888-243-9445 | FAX: [phone]
PRECAUCIONES
MEDIDAS IMPORTANTES DE SEGURIDAD
Al usar equipos eléctricos, siempre se deben seguir
las precauciones de seguridad básicas, incluidas las
siguientes:
LEA Y SIGA TODAS LAS INSTRUCCIONES
DE SEGURIDAD
1. PELIGRO – Riesgo de descarga eléctrica – Desconecte
la alimentación eléctrica antes de la instalación.
DANGER – Risque de choc – Couper l’alimentation avant
l’installation.
2. ADECUADA PARA USO EN LUGARES HÚMEDOS.
CONVIENT AUX EMPLACEMENTS MOUILLES.
CONSERVE ESTAS INSTRUCCIONES
PARA CONSULTAS POSTERIORES
MONTAJE DIRECTO
FIGURA 1
FIGURA 2: Artículos incluidos con la luminaria
FIGURA 3: Instalación del fotocontrol
SERIE E-DD0L
MONTAJE DIRECTO
1. Instale la placa de la tapa de la luminaria al conducto
usando cualquiera de los ori cios prepunzados.
2. Use la luminaria para marcar la ubicación de las pijas en la
super cie de montaje.
3. Instale dos pijas inferiores en la super cie de montaje,
permitiendo que la cabeza de cada uno de estas queden a
1/4” (6.4 mm) de la super cie de montaje.
4. Conecte el cable negro de la luminaria al cable de
alimentación entrante o cable vivo 1 y el cable blanco de la
luminaria al cable neutro de entrada (común) o cable vivo
2. Una el cable de cobre desnudo o el cable verde de tierra
de la luminaria con el cable de tierra entrante.
5. Deslice la luminaria entre las dos pijas del paso 3 e instale
una tercera pija en la ranura superior de la luminaria.
Apriete todas las pijas.
6. Asegure la placa de la tapa con (2) pernos hexagonales.
Deseche el soporte del brazo.
7. Instale el fotocontrol alineando la fl echa de la parte
superior del mismo con la fl echa del socket e insertando
pernos entre el socket. Gire el fotocontrol hacia la derecha
hasta que la fl echa señale hacia el norte. (Se debe girar el
fotocontrol al menos 1/8 de vuelta para bloquearlo en su
sitio). Consulte la Figura 3.
NOTA: La instalación incorrecta del fotocontrol puede
causar daños en el mismo.
Pijas
Laca De La
Tapa Tuercas De
Alambre
Soporte Del
Brazo
Pernos
Hexagonales

Documento: Fecha
Creado por: N.° ECO
LPN00370X0001A0_A
TMT 009113
INSTRUCCIONES DE INSTALACIÓN
SERIE LED E-DD0L40
24-04-2018
www.e-conolight.com | 888-243-9445 | FAX: [phone]
PRECAUCIÓN: Los cambios o modi caciones que no se autoricen
expresamente podrían invalidar la garantía del equipo.
Este dispositivo cumple con la Sección 15 de las normas de la FCC.
El funcionamiento está supeditado a las dos condiciones siguientes:
(1) Este dispositivo no debe generar interferencia perjudicial, y (2) el
dispositivo debe aceptar toda interferencia recibida, incluso aquella que
pudiera causar un funcionamiento no deseado.
Se ha probado este equipo y cumple con los límites especi cados
para dispositivos digitales de Clase A, según el Apartado 15 de
las normas de la FCC. Estos límites se diseñaron a  n de brindar
una protección razonable contra interferencias perjudiciales en
instalaciones comerciales. Este equipo genera, usa y puede irradiar
energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con
las instrucciones, puede producir interferencias en las comunicaciones
de radio. Es probable que el uso de este equipo en un área residencial
cause interferencias perjudiciales, en cuyo caso el usuario deberá
corregir dicha interferencia por su propia cuenta.
CAN ICES-005 (A)/NMB-005 (A)
AVISO DE LA FCC
MONTAJE DEL BRAZO
Requiere El Uso Del Kit De Montaje E-ACADD1
SERIE E-DD0L
MONTAJE EN BRAZO
FIGURA 5: Componentes de montaje del brazo
1. Retire los (2) pernos hexagonales que unen el soporte
del brazo con la luminaria. Deseche el soporte del brazo
(se usará el soporte del brazo que se incluye con el kit de
montaje).
2. Instale sin apretar (2) pernos de cabeza redonda con
arandelas
de seguridad y tuercas en el soporte de montaje de brazo.
3. Instale el soporte de montaje de pared en la super cie
de montaje con las (4) pijas incluidas.
4. Inserte el extremo corto del brazo en el soporte de
montaje. Ajuste la dirección deseada y apriete los pernos
de cabeza redonda.
5. Pase el cable de tierra (suministrado por el cliente) hacia
arriba a través del brazo.
6. Pase los cables negro y blanco de la luminaria hacia abajo
a través del brazo.
7. Una la carcasa con el brazo usando (2) pernos
hexagonales incluidos con la luminaria y el soporte del
brazo suministrado con el kit del brazo.
NOTA: Al instalar la carcasa en el brazo, permita un
espacio de 1/4” (6.4 mm) entre el extremo del brazo
y la carcasa para evitar que el cable de tierra se aplaste.
8. Instale (1) tornillo verde de tierra en el soporte del brazo en la
ubicación marcada “GND” y apriételo con el cable de tierra.
9. Conecte el cable negro de la luminaria al cable de
alimentación entrante o cable vivo 1 y el cable blanco de la
luminaria al cable neutro de entrada (común) o cable vivo
2. Una el cable de cobre desnudo o el cable verde de tierra
de la luminaria con el cable de tierra entrante.
FIGURA 6: Instalación del fotocontrol
FIGURA 4
10. Instale el fotocontrol alineando la fl echa de la parte superior del
mismo con la fl echa del socket e insertando pernos entre el
socket. Gire el fotocontrol hacia la derecha hasta que la fl echa
señale hacia el norte. (Se debe girar el fotocontrol al menos 1/8
de vuelta para bloquearlo en su sitio). Consulte la Figura 6.
NOTA: La instalación incorrecta del fotocontrol puede
causar daños en el fotocontrol.

Document : Date
Créé par : ECO n°
LPN00370X0001A0_A
TMT 009113
INSTRUCTIONS D’INSTALLATION
SÉRIE DEL E-DD0L40
24/04/2018
www.e-conolight.com | 888 243-9445 | TÉLÉC. : 262 504-5409
MISES EN GARDE
MESURES DE SÉCURITÉ
IMPORTANTES
Lors de toute intervention sur des appareils électriques,
il faut toujours respecter les consignes de sécurité
de base suivantes :
LISEZ ET SUIVEZ TOUTES LES
CONSIGNES DE SÉCURITÉ
1. DANGER – Risque de choc – Couper l’alimentation avant
l’installation.
2. CONVIENT AUX EMPLACEMENTS MOUILLÉS.
VEUILLEZ GARDER CES
INSTRUCTIONS POUR RÉFÉRENCE
ULTÉRIEURE
MONTAGE DIRECT
FIGURE 1
FIGURE 2- Articles compris avec le luminaire.
FIGURE 3- Installation de l'interrupteur photoélectrique
SÉRIE E-DD0L-
MONTÉ DIRECTEMENT
1. Installez la plaque de recouvrement du luminaire sur
le fourreau en utilisant l'un ou l'autre des débouchures.
2. Utilisez le luminaire pour marquer l'emplacement des
tirefonds sur la surface de montage.
3. Installez deux tirefonds dans la surface de  xation,
permettant à la tête de chaque boulon de rester à 6,4 mm
(1/4 po) de la surface de  xation.
4. Branchez le  l noir du luminaire au  l de phase 1 ou à la
tension d’alimentation entrante et le  l blanc du luminaire
au  l neutre entrant (Common) ou phase 2. Branchez le
 l de cuivre ou terre vert nu du luminaire au  l de terre
entrant
5. Faites glisser le luminaire sur deux tirefonds de l'étape
3 et installez le troisième tirefond dans la fente supérieure
du luminaire. Fixez tous les tirefonds.
6. Fixez la plaque de recouvrement avec (2) boulons à six
pans. Mettez de côté le support de bras.
7. Installez l'interrupteur photoélectrique en alignant la fl èche
sur le dessus de l'interrupteur photoélectrique avec la
fl èche sur la douille de l’interrupteur photoélectrique et en
insérant les broches dans la douille. Tournez l'interrupteur
photoélectrique dans le sens d'horloge jusqu'à ce que la
fl èche pointe vers le nord. (L'interrupteur photoélectrique
doit être tourné d'au moins 1/8 de tour pour sécuriser
correctement). Voir Figure 3.
REMARQUE : Une installation incorrecte de l'interrupteur
photoélectrique peut l'endommager.
Boulons À Six
Pans
Tirefonds
Plaque De
Recouvrement Écrous
Côté Le
Support De
Bras
Fixation

Document : Date
Créé par : ECO n°
LPN00532X0001A1_A
TMT 009158
INSTRUCTIONS D’INSTALLATION
SÉRIE DEL E-DD
24/04/2018
www.e-conolight.com | 888 243-9445 | TÉLÉC. : 262 504-5409
MISE EN GARDE : Des modifi cations ou changements non
expressément approuvés pourraient annuler votre autorisation d'utiliser
cet équipement.
Cet appareil est conforme avec la Partie 15 des Règlements de la
FCC. Le fonctionnement est soumis aux deux conditions suivantes :
(1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de
l’appareil doit accepter tout brouillage radioélectrique subi, même si le
brouillage est susceptible d’en compromettre le fonctionnement.
Cet équipement a été testé et déclaré conforme aux limitations pour
un appareil numérique de classe A, conformément à la section 15
des règles de la FCC. Ces limites sont établies afi n de fournir une
protection raisonnable contre les interférences dommageables lorsque
l’appareil est utilisé dans un environnement commercial. Cet appareil
génère, utilise et peut émettre de l'énergie en radiofréquences et, s'il
n'est pas installé et utilisé conformément à la notice d'instructions, peut
causer des interférences dommageables aux communications radio.
L’utilisation de cet équipement dans une zone résidentielle va sans
doute causer une interférence nuisible où il sera requis que l’utilisateur
corrige l’interférence à ses propres frais.
CAN ICES-005 (A)/NMB-005 (A)
AVIS DE LA FCC

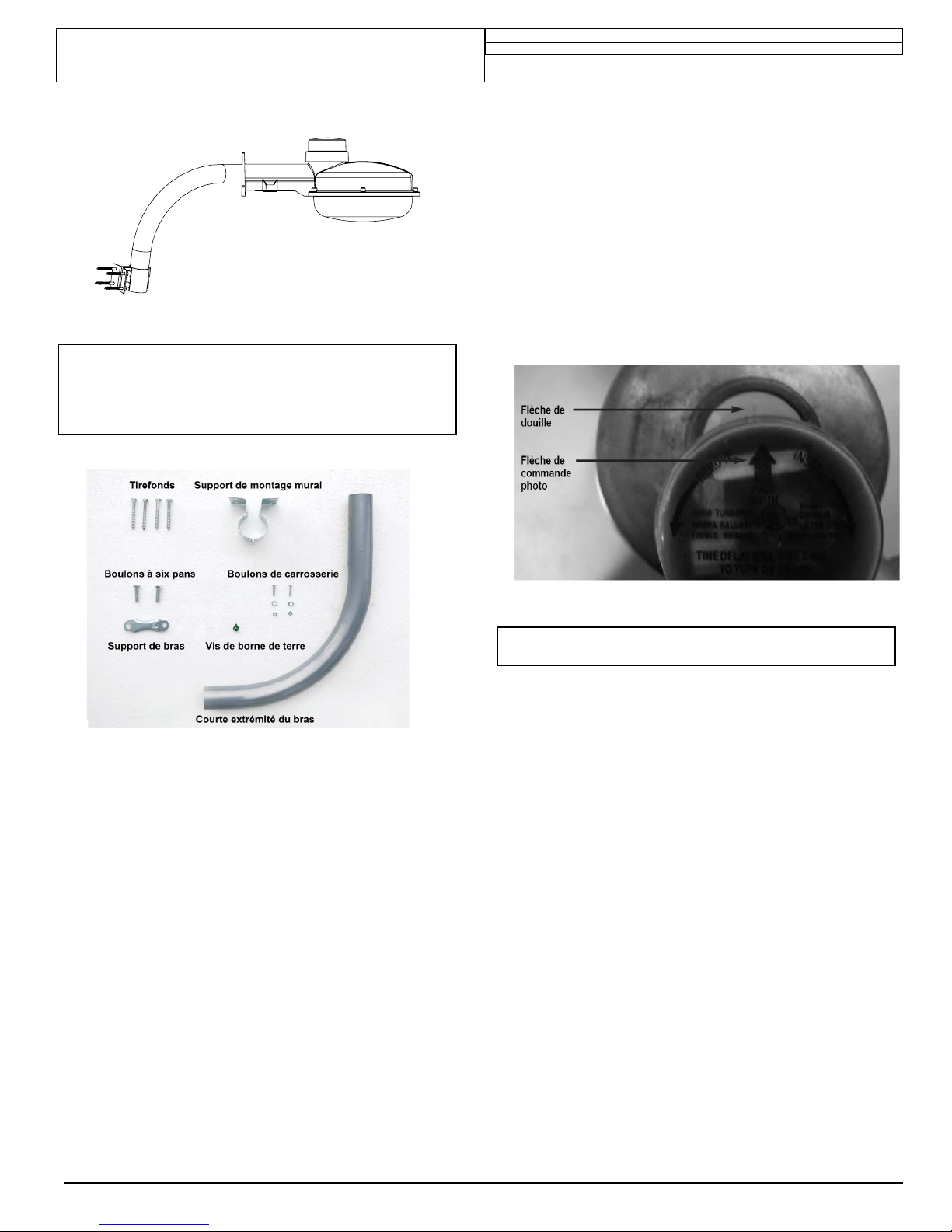

MONTAGE SUR BRAS
Série E-DD0- Nécessite l'utilisation du jeu E-ACADD1
Série E-DD1- Composants de montage sur bras
nécessaires compris avec le luminaire
SÉRIE E-DD
MONTAGE SUR BRAS
FIGURE 5 : Composants de montage sur bras
1. Installez sans serrer les (2) boulons de carrosserie avec
les rondelles de sécurité et les écrous dans le support
de montage mural.
2. Installez le support de montage mural sur la surface
de fi xation à l'aide des (4) tirefonds fournis.
3. Insérez l'extrémité courte du bras dans le support
de montage. Réglez dans la direction désirée et serrez
les boulons de carrosserie.
4. Acheminez le fi l de terre (fourni par le client) jusqu'au bras.
5. Acheminez les fi ls noir et blanc du luminaire à travers le bras.
6. À l'aide des (2) boulons à six pans et du support de bras,
fi xez le boîtier au bras.
REMARQUE : Lors de l'installation du boîtier sur le bras,
laissez un espace de 6,4 mm (1/4 po) entre l'extrémité du bras
et le boîtier pour éviter que le fi l de mise à la terre soit pincé.
7. Vissez (1) la vis de borne de terre verte sur le support
du bras à l'emplacement marqué « GND » et serrez la vis
de terre au fi l de terre.
8. Branchez le fi l noir du luminaire au fi l de phase 1 ou à la
tension d’alimentation entrante et le fi l blanc du luminaire
au fi l neutre entrant (Common) ou phase 2. Branchez le
fi l de cuivre ou terre vert nu du luminaire au fi l de terre
entrant .
FIGURE 6- Installation de l'interrupteur photoélectrique
FIGURE 4
9. Installez l'interrupteur photoélectrique en alignant la fl èche sur
le dessus de l'interrupteur photoélectrique avec la fl èche sur
la douille de l’interrupteur photoélectrique et en insérant les
broches dans la douille. Tournez l'interrupteur photoélectrique
en sens d'horloge jusqu'à ce que la fl èche pointe vers le nord.
(L'interrupteur photoélectrique doit être tourné d'au moins 1/8
de tour pour le sécuriser correctement). Voir Figure 6.
REMARQUE : Une installation incorrecte de l'interrupteur
photoélectrique peut l'endommager.
