E.P.C MA-140N CNT User manual

________________________________________________
MULTIMEDIA INTERFACE AUDI RNS-E
PAL,NTSC PAL, NTSC
ADAPTADOR MULTIMEDIA AUDI RNS-E
PAL,NTSC PAL, NTSC
www.electronicapunto.com
MA-140N CNT
Ver 112.05
_________________________________________________________________________________
_________________________________________________________________________________

_________________________________________________________________________________
_________________________________________________________________________________
PL UWAGA !! Koniecznie przeczytaj !!
Adapter ten odczytuje i konwertuje dane z agistralii CAN pojazdu. Nie
gwarantuje y iż zbierane i wysyłane dane na agistralę CAN BUS nie
spowodują zakłóceń innych urządzeń elektronicznych w pojeździe. Jeśli
ontujesz dodatkowe urządzenia, zawsze przestrzegaj instrukcji ontażu i
warunków gwarancji producenta pojazdu – inaczej grozi Ci utrata gwarancji.
GB ATTENTION !! Read this necessary !!
This interface reads and converts data signals fro the CAN protocol of a car.
We cannot guarantee that picking off data fro the CAN BUS syste ay not
influence other electronic units or syste in the car. If you install electronic
units in cars, please always pay attention to the installation – guides and the
warranty – regulations of the car producer because otherwise the warranty will
be lost.
DE Achtung !!
Adapter verarbeitet CAN -BUS Daten aus de Fahrzeug. Wir überneh en keine
Haftung für Störungen an Ihre Auto. Bitte beachten Sie die Montageanleitung
und die Garantie Bedienungen der Autohersteller.
ES ATENCCION !! CUIDADO !! LEE ANTES DE INSTALAR !!
El interface ulti edia lee y convierte los datos de CAN-BUS . No garantiza os
que los datos al acenados y enviados al CAN-BUS no te produciran
interferencias en otros aparatos electronicos. Si vas a instalar un aparato
suple entario en tu vehiculo sie pre hay que hacerlo segun la descripcin de
anual de instalacion – SI no lo haces podras perder la garantia .
PL Instrukcja ontażu:
GB Installation/ connection:
DE Montageanleitung:
ES Manual de Instalacion:
1.
PL Zdemontuj i odłącz nawigację .
GB Remove and disconnect the navigation system.
DE Bauen Sie die Navigationseinheit aus. Ziehen Sie die Anschlussstecker von der Navi
Ab
ES Demonta y desconecta el navegador
2.
PL Podłacz 18 sto pinowy wtyk do nawigacji jak na zdjęciu poniżej.

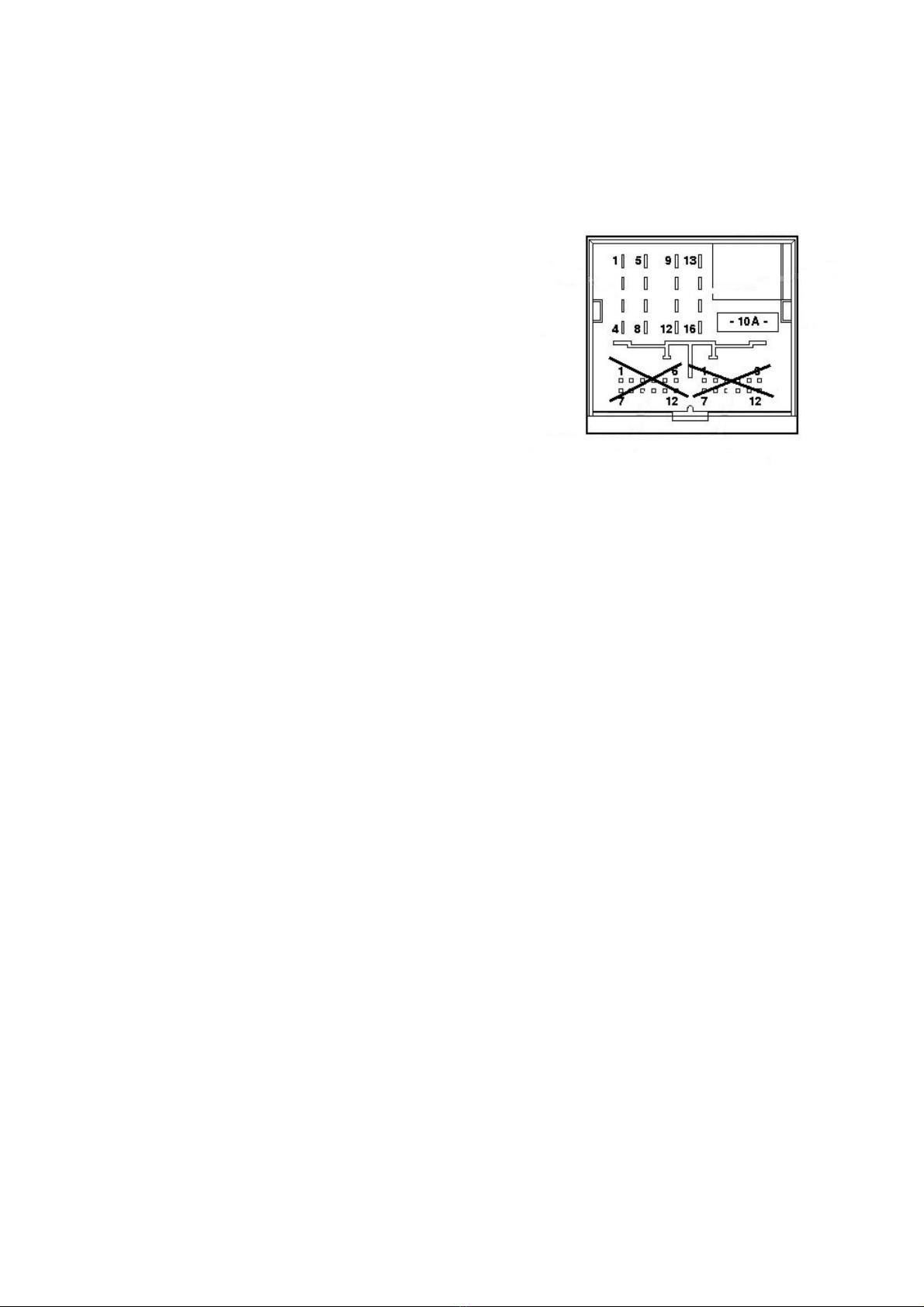

GB Connect the 18 pin connector into navigation system according to picture below.
DE Stecken Sie den 18-Poligen Adapterstecker (Inter ace) wie au den unteren Bild
dargestellt an die Navi .
ES Conecta el cable con conector de 18 pins al navegador (Ver foto de abajo)
_________________________________________________________________________________
2

_________________________________________________________________________________
_________________________________________________________________________________
_________________________________________________________________________________
3.
PL Podłącz przewody do wtyku nawigacji:
czerwony – do +12V (PIN 15)
czarny – do masy (PIN 12)
biały – do CAN HIGH (PIN 9)
brązowy – do CAN LOW (PIN10)
Podłącz przewody równolegle do istniejących.
GB Connect cables to connector at head unit:
red – to +12V power (PIN 15)
black – to chassis ground negative (PIN 12)
white – to CAN HIGH (PIN 9)
brown – to CAN LOW (PIN 10)
Connect cables in parallel to the existing.
DE Schließen Sie die Kabel:.
rot - +12V (PIN 15)
schwarz -> Masse (PIN 12)
weiß – CAN HIGH (PIN 9)
braun – CAN LOW (PIN 10)
ES Conecta los cables:
Rojo - +12V(PIN 15)
Negro – negativo (masa) (PIN 12
Blanco - CAN HIGH (PIN 9)
Marron - CAN LOW (PIN 10)
Conecta los cables en paralelo con los existentes.
El cable tipo JACK (El que sale del inter ace) se conecta a la entrada" EXTERNAL
REMONTE" de DVD(o sea en lugar donde se conecta el cable prolongador de sensor
de in rarojos ) Los cables de conexion de DVD hay que conectar segun la descripcion
del abricante.
4.
PL Podłącz , zamontuj nawigację i włącz ją.
GB Build in the navigation system and turn it on
DE Bauen Sie die Navigation ein und schalten Sie an.
ES Conecta y enciende el navegador
5.
PL Naciśnij przycisk “CD/TV”, pojawi się menu dostępnych źródeł. Naciśnij przycisk
3

górna strzałka i dużym pokrętłem wybierz opcję TV. Naciśnij pokrętło aby zatwierdzić.
GB Press the „CD/TV” key, the source menu will indicate. Press the upper right key and
turning rotary knob choose the TV option. For sign this, press rotary knob.
_________________________________________________________________________________
DE Nach dem Sie die „TV“ taste gedrückt haben, erscheint das Quellen Menü. Danach
drücken Sie die obere, rechte P eil Taste und mit dem Drehknop erst wählen und
dann bestätingen Sie die Funktion „TV“.
ES Pulsa tecla “CD/TV”, saldra el menu de las fuentes disponibles. Pulsa tecla Flecha
superior y con el mando rotatorio elige la opcion TV. Pulsa el boton rotatorio para
elegir.
6.
PL Wyreguluj jasność, kontrast i kolor za pomocą przycisków MODE,+ , - . Naciskanie
MODE powoduje wejście w tryby regulacji w kolejności : jasność > kontrast > kolor
> jasność poprzez klawisze + i - . Każda regulacja jest dostępna przez 10 sek. Po
tym czasie następuje wyjście z trybu regulacji.
GB Adjust brightness, contrast and colour with a switch MODE,+ , - . By pressing MODE
can adjust of order : Brightnes > contrast > color > brightnes trought + , -
Each of regulation is posibble for 10sec. After this time adjustment is not available
trought + , - .
DE Durch Drücken au die Taste MODE können Sie Helligkeit, Kontrast und Farbe
nacheinander wählen und mit den Tasten + und - einstellen. Wenn Sie innerhalb
von 10 sec keine Taste drücken, ist die Einstellung beendet und gespeichert. Sie
müssen dann mit MODE neu an angen.
ES Puedes regular el brillo,contraste y saturacion (color) usando botones MODE, + , - .
Pulsando MODE el Adaptador multimedia entra en el modo de regulacion de
diguiente forma : brillo > contraste > saturacion(color) > brillo usando + i - . Cada
regulacion esta disponible solo 10 secundos. Despues el interface sale
automaticamente del modo de regulacion.
7.
PL Aby zaprogramować kody rozkazów dla danego modelu urządzenia naciśnij
jednocześnie + i - . Na ekranie monitora pojawi się niebieski ekran . Ilość
przyciśnięć + określa programowany kod (patrz poniżej), np. dwa naciśnięcia określą
kod 02 czyli zestaw kodów dla DVD MP410U. Wyjście z trybu
programowania następuje poprzez naciśnięcie - , adapter wraca do normalnej pracy.
Zestaw kodów jest przechowywany w nieulotnej pamięci, fabrycznie kod jest
ustawiony na 01.
Nr kodu Obsługiwane urządzenie
1 DVD PHANTOM DVD300B
2 DVD MP410U/ DVP 1000M
3 DVD NESA 1002/ / NESA 2007/ CANVA D05
4

4 BOSCHMANN SLD65
5
6 HDD PLAYER MEDIABANK 820
GB The program order’s codes for stated model press + and - at the same time.
Monitor’s screen will be blue then. Number of + pressing determine programming
code (see below) , fo example two pushes determine 02 code, that is code for DVD
MP410U. Output from programming procedure succeed trought - press,
the adapter backs to normal operation. Code’s kit is keeping in solid memory, factory
code is 01.
Code number Operating device
1 DVD PHANTOM DVD300B
2 DVD MP410U/ DVP 1000M
3 DVD NESA 1002/ / NESA 2007/ CANVA D05
4 BOSCHMANN SLD65
5
6 HDD PLAYER MEDIABANK 820
DE Der Adapter und der DVD-Player sind au einander abgestimmt. Sie können es aber
manuell au ein anderes gerät umschalten. Da zu drücken Sie gleichzeitig die Tasten
+ und -, das Bild wird dann Blau. Durch Drücken der Taste + verändern Sie die
Programmierung zB 2x au DVD MP410U. Die Einstellung wird durch
drücken der Taste - gespeichert.
Code number Operating device
1 DVD PHANTOM DVD300B
2DVD MP410U/ DVP 1000M
3DVD NESA 1002/ / NESA 2007/ CANVA D05
4 BOSCHMANN SLD65
5
6 HDD PLAYER MEDIABANK 820
ES Para programar el codigo de comandos para modelo de DVD elegido tienes que
pulsar A la vez + i - . La pantalla de navegador se pondra en color azul . Cada
pulsacion de simbolo + significa codigo programado p.ej dos pulsaciones significan
codigo 02 o sea te lo deja programado para DVD MP410U. Para salir de modo de
programacion pulsa simbolo de - , y el adaptador multimedia volvera en modo de
funcionamiento .
Lo que has programado queda en la memoria interna de interface y no hay que
programarlo despues de desconectar la bateria. De fabrica el interface viene con
codigo 01.
1DVD PHANTOM DVD300B
2DVD MP410U/ DVP 1000M
3DVD NESA 1002/ / NESA 2007/ CANVA D05
4BOSCHMANN SLD65
5.
5

6HDD PLAYER MEDIABANK 820
8.
PL Część rozkazów jest dostępna z nawigacji (patrz rysunek poniżej) Pozostałe
rozkazy dal DVD sa dostępne z oryginalnego pilota poprzez odbiornik
podczerwieni

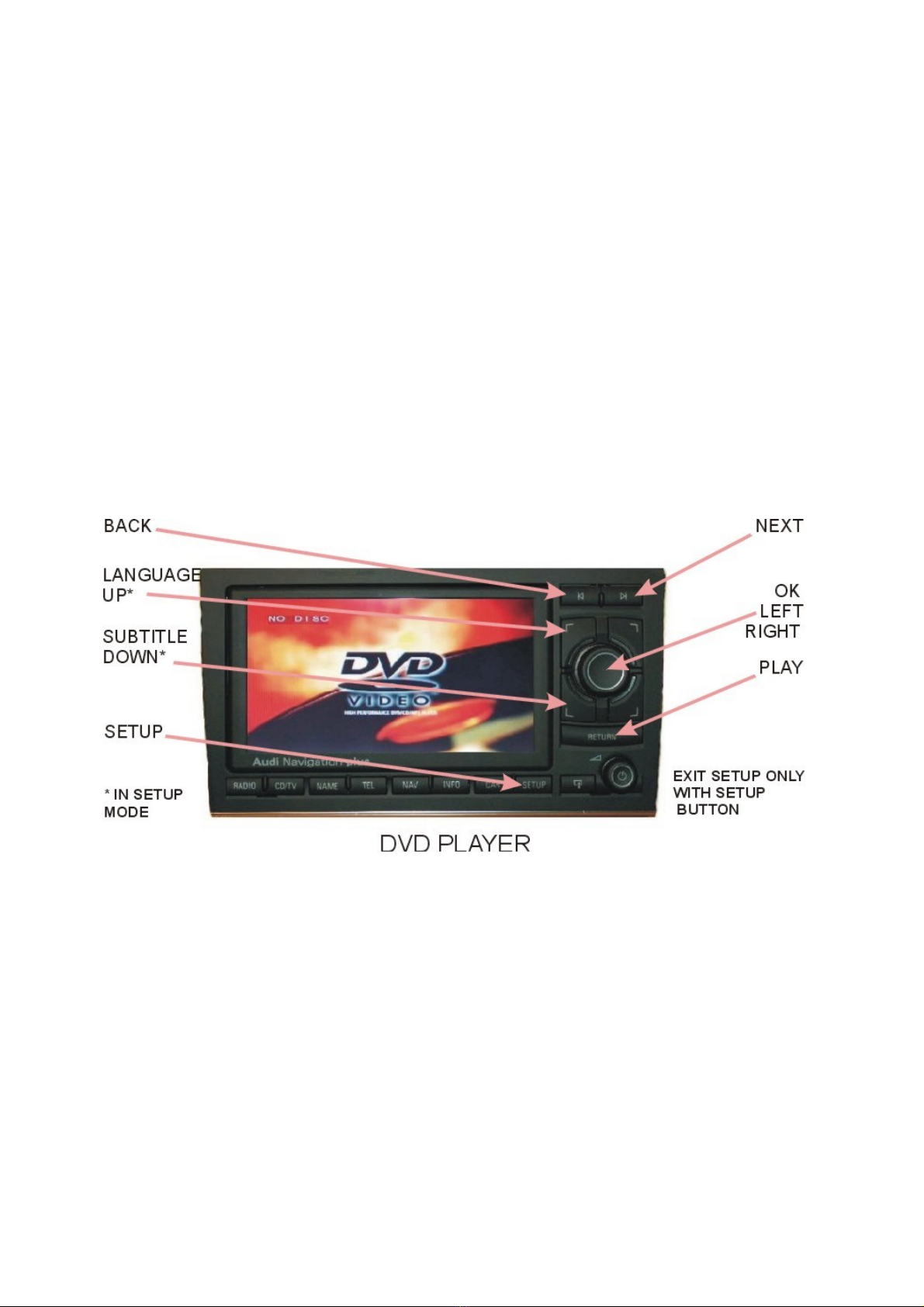

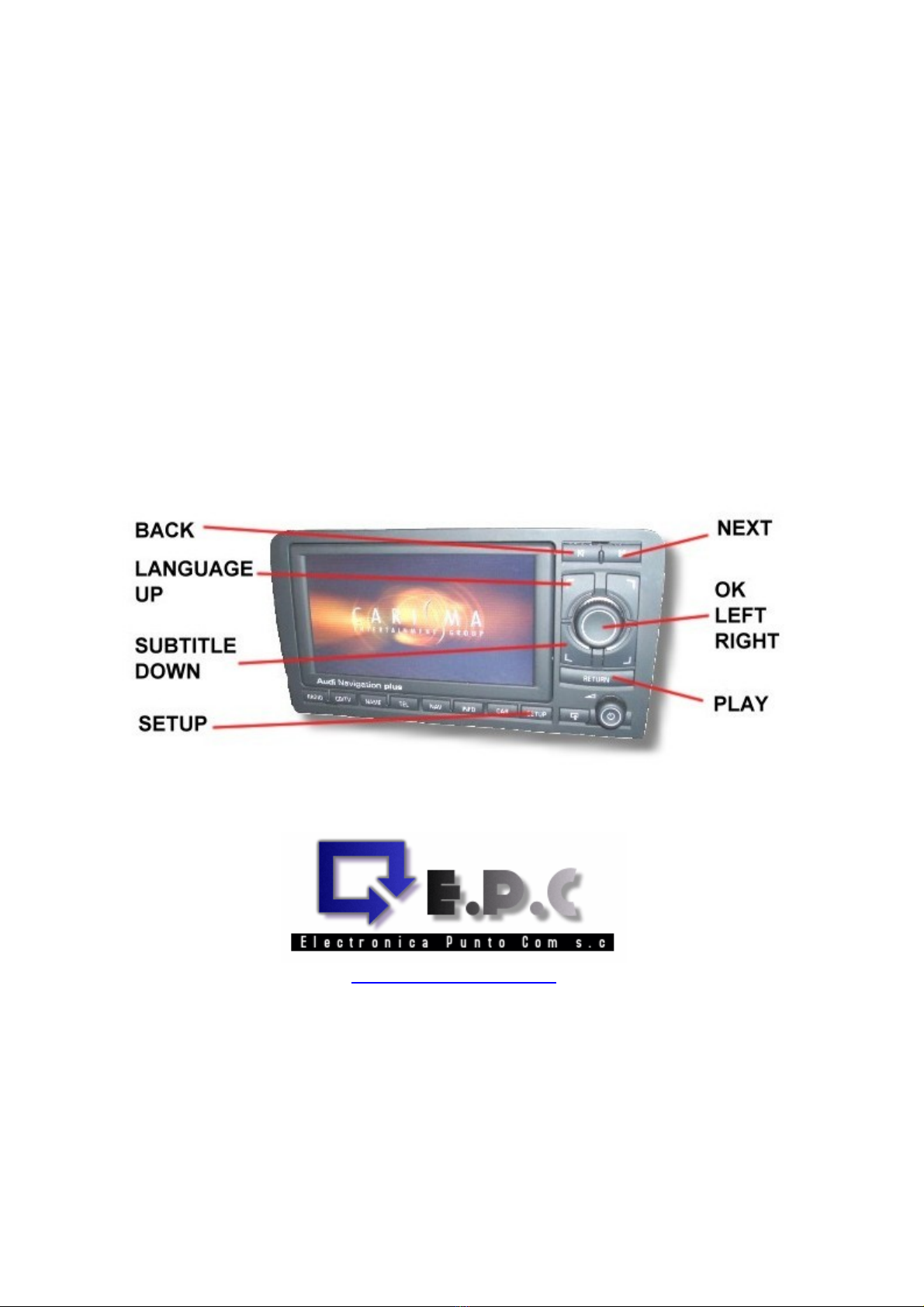

GB Some of tuner commands are available from head unit (see picture below).
Rest of orders controling DVD’s are available from original remonte
trough IR receiver.
DE Ein Teil der Be ehle ist bedienbar vom Navi (schaue, Bild unten). Der Rest der
Be ehle zum DVD sind mit der originalen Ferbedienung bedienbar ,
über In rarotauge.
ES Una parte de comandos esta disponible usando las teclas del navegador (Ver la foto
de abajo) El resto de comandos estan disponibles usando el mando a distancia
6

_________________________________________________________________________
_________________________________________________________________________
7

_________________________________________________________________________
__________________________________________________________________________
PL UWAGA!!
1. Wszelkie manipulacje przy sprzęcie nawigacyjnym, jego oprogramowaniu i instalacji
elektrycznej pojazdu wykonujesz na własne ryzyko!!
2. Jeśli nie jesteś pewien – zleć montaż autoryzowanemu punktowi serwisowemu lub
skontaktuj się z punktem montażu car audio
GB ATTENTION!!
1. Whole manipulations on navigation system’s hard and software is based on your
own risk.
2. If you are not sure – contact with authorized dealer or consult with car audio
system’s salepoint.
DE AC TUNG!!
1. Schließen Sie diesen Adapter (Inter ace) nur an wenn Sie über entsprechende
Fachkenntnisse Ver ügen !!!
2. Für Schäden die durch Einbau oder Anschluss ehler und ür Folgeschäden
übernehmen wir keine Ha tung.
ES ATENCION !! OJO !! CUIDADO !!
1. La conexion de interface exige conocimientos basicos de electronica.
El fabricante no se responsabiliza de los daños producidos por la incorecta instalacion
de interface. Si no eres persona mañosa ACUDE A UN TALLER DE CAR AUDIO.
8
