INDEX
- DVD-Player S. 4
- Sicherheitshinweise S. 5
- Einbau S. 10
- Schaltplan S. 19
- Anordnung und Funktion der Fernbedienungstasten S. 20
- Fernbedienung S. 22
- Einlegen/Auswerfen einer Disk S. 27
- Bedienung S. 28
- Konfiguration S. 47
- Fehlerbehebung S. 62
- Technische Daten S. 65
- Garantiebedingungen, Garantiekarte S. 185

4
- Koaxialer Digital-Audioausgang
- PLL-Synthesizer-Stereo-Radio
- DVD-Player
- RDS-Funktion
- Automatische Speicherfunktion
- Abnehmbares Bedienteil mit Klappmechanismus
- Voreingestellter Equalizer
- Sprachfunktion mit Untertiteln in mehreren Sprachen
- Sprachfunktion mit Audioausgabe in mehreren Sprachen
- Verschiedene Blickwinkel
- Kindersicherung
- Fernbedienung
Technische Merkmale
Kompatibel mit PAL DVD (Video CD) und NTSC DVD (Video CD)
Dieser Player kann Disks wiedergeben, die im PAL- oder im NTSC-Format aufgenom-
men wurden.
- Die Einbindung der wichtigsten DVD-Wiedergabekomponenten wie MPEG2-
Decoder, Video-D/A-Konverter und Audio-Decoder erfolgt jetzt über einen einzigen
LSI-Chip.
- Analoge Stereo-L/R-Ausgänge für den Anschluss über die AUX-Eingänge vorhande-
ner Geräte. Über den Videoausgang wird das normale Videosignal (FBAS) ausge-
geben.
- Die mitgelieferte Fernbedienung kann zur Steuerung der Multifunktionssoftware (z.
B. Untertitel/Audioausgabe in mehreren Sprachen, verschiedene Blickwinkel, Multi-
Story-Funktion) sowie aller Grundfunktionen verwendet werden.

5
SICHERHEITSHINWEISE
Während der Fahrt
Stellen Sie die Lautstärke des Geräts nicht so hoch ein, so dass die Verkehrssicherheit
gewährleistet bleibt.
Bei Reinigung des Fahrzeugs
Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, da dadurch ein
Kurzschluss, ein Brand oder andere Schäden verursacht werden können.
Während des Parkens
Im Innenraum des Fahrzeugs können sehr hohe Temperaturen herrschen, wenn Sie
in der prallen Sonne geparkt haben. Warten Sie vor dem Starten der Wiedergabe
einen Augenblick, bis der Innenraum etwas abgekühlt ist.
Verwenden Sie die richtige Spannungsversorgung
Für den Betrieb dieses Produkts ist eine 12-Volt-Stromversorgung mit negativen
Masseanschluss vorgesehen. Dies ist der reguläre Anschluss in Fahrzeugen.
Schutz des Disk-Mechanismus
Stecken Sie keine Fremdkörper in den Disk-Einschub, da dadurch der präzise
Mechanismus dieses Geräts beschädigt werden kann.
Wenden Sie sich an autorisierte Kundendienstzentren
Versuchen Sie nicht, dieses Präzisionsgerät zu öffnen oder zu justieren. Wenden Sie
sich an eines der aufgeführten Kundendienstzentren, wenn Sie Probleme mit diesem
Gerät haben.
Installation
Das Gerät sollte in horizontaler Position aufgestellt werden. Achten Sie dabei dar-
auf, dass die Vorderseite im richtigen Winkel ausgerichtet ist, der jedoch nicht stei-
ler als 30° sein sollte.

6
VORSICHT:
DIESER MOBILE DVD-PLAYER IST EIN GERÄT MIT EINEM KLASSE 1 LASER. DAS
GERÄT ARBEITET ALLERDINGS MIT EINEM SICHTBAREN/UNSICHTBAREN LASER-
STRAHL, DER GEFÄHRLICHE STRAHLUNG FREISETZEN KANN. STELLEN SIE
SICHER, DASS SIE BEI BETRIEB DES MOBILE DVD-PLAYERS STETS DIE SICHERHEITS-
HINWEISE BEACHTEN. DIE BEDIENUNG DES GERÄTS AUF EINE ANDERE ALS DIE
HIER BESCHRIEBENE WEISE ODER DIE NICHTEINHALTUNG DER HIER BESCHRIE-
BENEN BEDIENSCHRITTE KANN ZUR FREISETZUNG GEFÄHRLICHER STRAHLUNG
FÜHREN. ÖFFNEN SIE KEINE ABDECKUNGEN UND REPARIEREN SIE DAS GERÄT
NICHT SELBST. WENDEN SIE SICH AUSSCHLIESSLICH AN QUALIFIZIERTES SER-
VICEPERSONAL.
ACHTUNG:
- SETZEN SIE DAS GERÄT NIEMALS FEUCHTIGKEIT ODER REGEN AUS, DA DIES
ZU STROMSCHLÄGEN FÜHREN KANN.
- DIE VERWENDUNG VON ANDEREM ALS DEM EMPFOHLENEN ZUBEHÖR
KANN ZU BRÄNDEN, STROMSCHLAG ODER STÖRSTRAHLUNGEN FÜHREN.
- DIESES GERÄT IST FÜR DEN KONTINUIERLICHEN BETRIEB VORGESEHEN.
Dieses Produkt umfasst einen Kopierschutz, der durch US-Patente und sonstige Rechte
am geistigen Eigentum im Besitz der Macrovision Corporation und anderer
Rechtsinhaber geschützt ist. Die Verwendung dieser Kopierschutz-Technologie bedarf
der Genehmigung durch die Macrovision Corporation und ist, wenn nicht ausdrück-
lich anderweitig durch die Macrovision Corporation genehmigt, auf
Heimwiedergabe und andere eingeschränkte Wiedergabezwecke begrenzt.
Nachbau und Demontage verboten.
Ländercode-Angaben
Ländercode-Angaben: Dieser Mobile DVD-Player berücksichtigt die Ländercode-
Angaben auf einer DVD. Stimmt der Ländercode der DVD nicht mit dem Ländercode
für diesen Mobile DVD-Player überein, kann das Gerät die Disk nicht abspielen.

7
HINWEISE ZU DISK-FORMATEN
Unterstützte Disk-Formate
Bedienung und Reinigung
- Verschmutzte, verstaubte, verkratzte und verbogene Disks verursachen eine
Fehlfunktion des Geräts.
- Kleben Sie keine Labels auf die Disks, und achten Sie darauf, die Disks nicht zu ver-
kratzen.
- Verbiegen Sie Disks nicht.
- Bewahren Sie Disks stets in der vorgesehenen Hülle auf, um eine Beschädigung zu
vermeiden.
- Folgende Orte eignen sich nicht für die Aufbewahrung von Disks:
1. Orte, die direkter Sonneneinstrahlung ausgesetzt sind.
2. Schmutzige, staubige oder feuchte Orte.
3. In der Nähe der Heizung der Fahrzeugs.
4. Sitze und Armaturenbrett.
DVD
12 cm-Disk
Video-CD
12 cm-Disk
CD
12 cm-Disk
MP3
12 cm-Disk

8
Disk-Reinigung
Verwenden Sie zum Abwischen der Oberfläche ein trockenes, weiches Tuch. Ist die
Disk stark verschmutzt, verwenden Sie ein weiches Tuch, das leicht mit Isopropyl-
Alkohol angefeuchtet ist. Verwenden Sie niemals Lösungsmittel wie Benzin,
Verdünner oder im Handel erhältliche Mittel zur Reinigung von Schallplatten, da
diese die Disk-Oberfläche beschädigen können.
Hinweis:
Eine Disk kann Kratzer aufweisen und trotzdem noch abspielbar sein. Der Zustand
der Disks hängt ausschließlich von der Aufbewahrung und Handhabung der Disks
ab, die Disk-Oberfläche kann nicht durch das Abspielen im Player verkratzt werden.
Beschriftete Seite
nach oben
Unterseite der Disk
nicht berühren
Nicht biegen
Disk von innen nach außen abwischen

9
Handhaben neuer Disks mit rauen Kanten
Eine neue Disk kann an der Außen- und Innenseite raue Kanten aufweisen. Für eine
solche Disk können die richtigen Einstellungen nicht vorgenommen werden und der
Player kann die Disk nicht abspielen. Entfernen Sie deshalb vor Verwendung der
Disk die rauen Kanten mithilfe eines Kugelschreibers oder Bleistift wie in der rechten
Abbildung dargestellt. Drücken Sie die Seite des Stiftes gegen die Außen- oder
Innenkante der Disk, um die rauen Kanten zu glätten.
Raue Außenkante
Kugelschreiber
oder Bleistift
Raue Innenkante

10
EINBAU
Hinweise:
- Achten Sie beim Einbau des Geräts sorgfältig darauf, dass es den Fahrer während
der Fahrt nicht stört.
- Vor dem endgültigen Einbau des Geräts sollten Sie die Kabel provisorisch anschlie-
ßen, um sicherzustellen, dass alle Anschlüsse ordnungsgemäß hergestellt werden
können und das System fehlerfrei funktioniert.
- Verwenden Sie zum Einbau des Geräts lediglich die mitgelieferten Zubehörteile.
Die Verwendung anderer Teile kann Fehlfunktionen verursachen.
- Wenden Sie sich an Ihren Händler vor Ort, wenn für den Einbau Löcher gebohrt
werden müssen oder andere vorbereitende Schritte erforderlich sind.
- Installieren Sie das Gerät so, dass es den Fahrer nicht behindert und keinen der
Passagiere verletzen kann, wenn das Fahrzeug zum Beispiel bei einer Notbremsung
plötzlich zum Stillstand kommt.
- Wurde das Gerät so eingebaut, dass der Neigungswinkel von der Horizontalen
aus gemessen steiler als 30° ist, werden Sie unter Umständen keine optimalen
Ergebnisse erzielen.
- Achten Sie ferner darauf, dass es keinen hohen Temperaturen ausgesetzt wird. So
sollte das Gerät zum Beispiel vor direkter Sonneneinstrahlung sowie warmen
Luftströmen geschützt sein und nicht unmittelbar neben der Heizung angebracht wer-
den. Desweiteren ist darauf zu achten, dass das Gerät nicht durch die Einwirkung
von Staub, Schmutz oder übermäßiger Vibration beschädigt wird.
30

11
DIN-EINBAU VON VORNE ODER HINTEN
Dieses Gerät eignet sich abhängig von der Montagesituation im Fahrzeug für den
herkömmlichen DIN-Einbau von vorne oder für den DIN-Einbau von hinten, für den
die Gewindelöcher an beiden Seiten des Gehäuses vorgesehen sind. Einzelheiten
zu den verschiedenen Methoden des Einbaus entnehmen Sie bitte den folgenden
Abbildungen.
DIN-EINBAU VON VORNE (Methode A)
Öffnung im Armaturenbrett
Das Gerät kann in jedes Armaturenbrett eingebaut werden, das über die unten dar-
gestellte Öffnung verfügt.
53mm
182mm

12
Installieren des Geräts
Testen Sie zunächst alle Anschlüsse, und führen Sie anschließend die beschriebenen
Schritte zum Einbau des Geräts durch.
1. Stellen Sie sicher, dass die Zündung ausgeschaltet ist und nehmen Sie das
Batteriekabel vom negativen Pol (-) der Autobatterie ab.
2. Nehmen Sie den Kabelbaum und die Antenne ab.

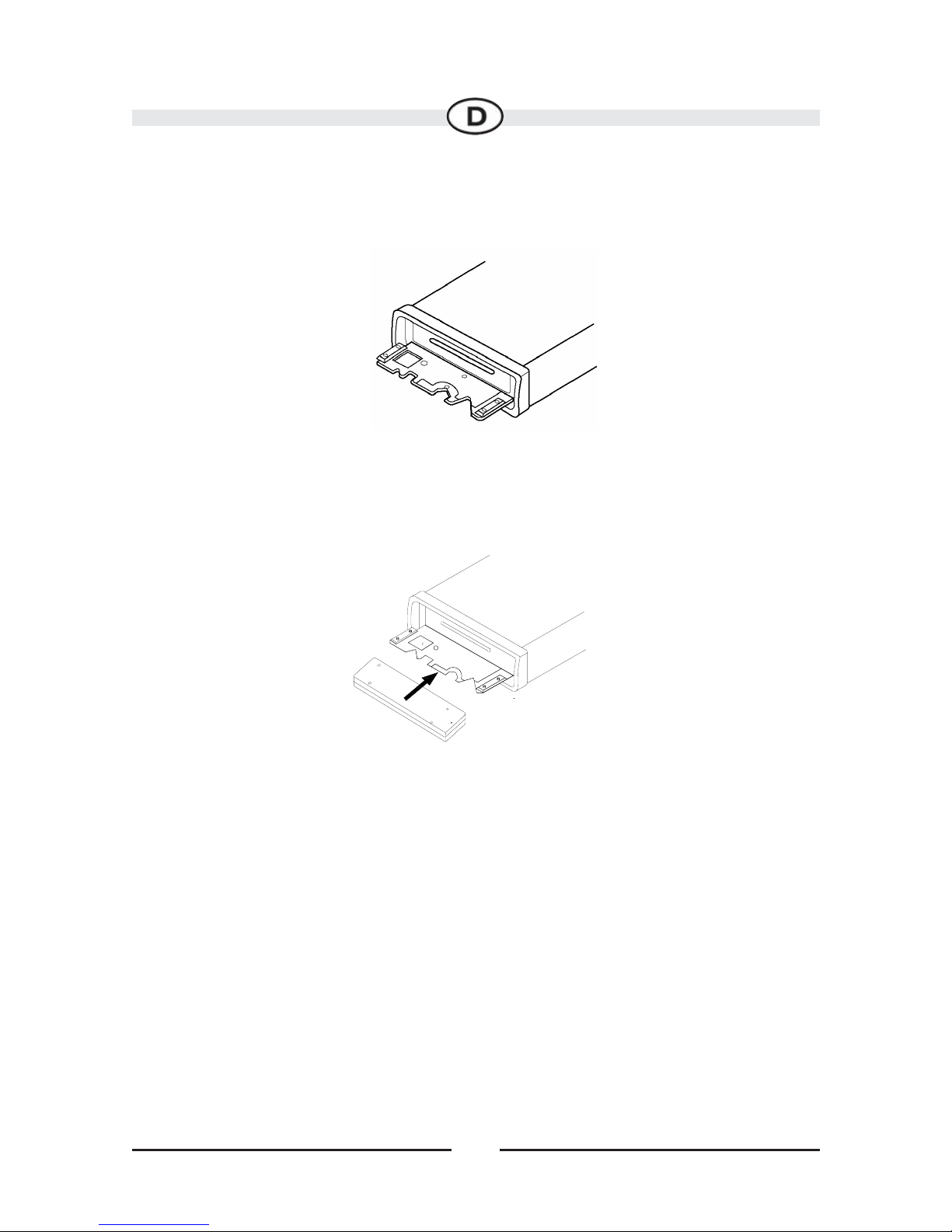

3. Drücken Sie den Freigabeknopf am Bedienteil und nehmen Sie das Bedienteil ab.
(Die einzelnen Schritte werden in dem Abschnitt „Abnehmen des Bedienteils“
beschrieben.)
4. Nehmen Sie die äußere Zierblende ab, indem Sie sie anheben und herauszie-
hen.

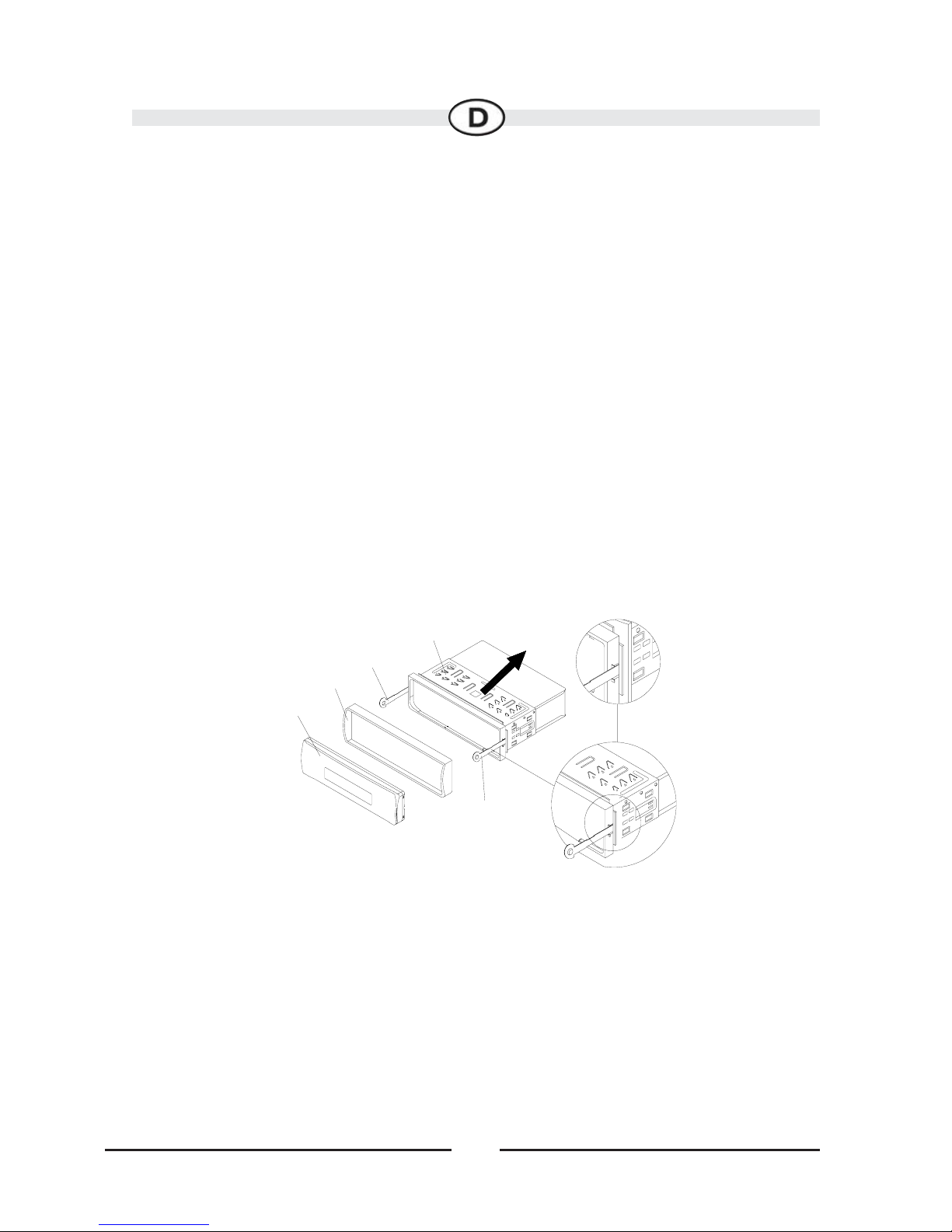

5. Mit den im Lieferumfang enthaltenen Schlüsseln können Sie die Sperren in dem
Einbaugehäuse des Geräts entriegeln und das Gerät herausziehen. Schieben Sie die
Schlüssel so weit wie möglich in die vorgesehenen Öffnungen ein, die mittig an der
rechten und linken Geräteseite angeordnet sind. Achten Sie dabei darauf, dass die
Kerben der Schlüssel nach oben zeigen. Ziehen Sie dann das Einbaugehäuse des
Geräts ab.
6. Montieren Sie das Einbaugehäuse, indem Sie sie in die Öffnung im
Armaturenbrett einsetzen, und biegen Sie die Metalllaschen an dem Einbaugehäuse
mit einem Schraubenzieher auf. Es werden nicht alle Metalllaschen an dem
Einbaugehäuse für die Öffnung in Ihrem Armaturenbrett passen. Finden Sie heraus,
welche Laschen am besten passen, und biegen Sie diese hinter dem Armaturenbrett
auf, um das Einbaugehäuse zu befestigen.
Outer Trim Ring
Front Panel
L Key
Sleeve
R Key
Einbaugehäuse
Außerer Zierblende
L-Schlüssel
R-Schlüssel
Bedienteil

13
7. Schließen Sie den Kabelbaum und die Antenne wieder an. Passen Sie dabei auf,
dass Sie keine Drähte oder Kabel beschädigen.
8. Schieben Sie das Gerät in das Einbaugehäuse, bis es in der vorgesehenen
Position einrastet.

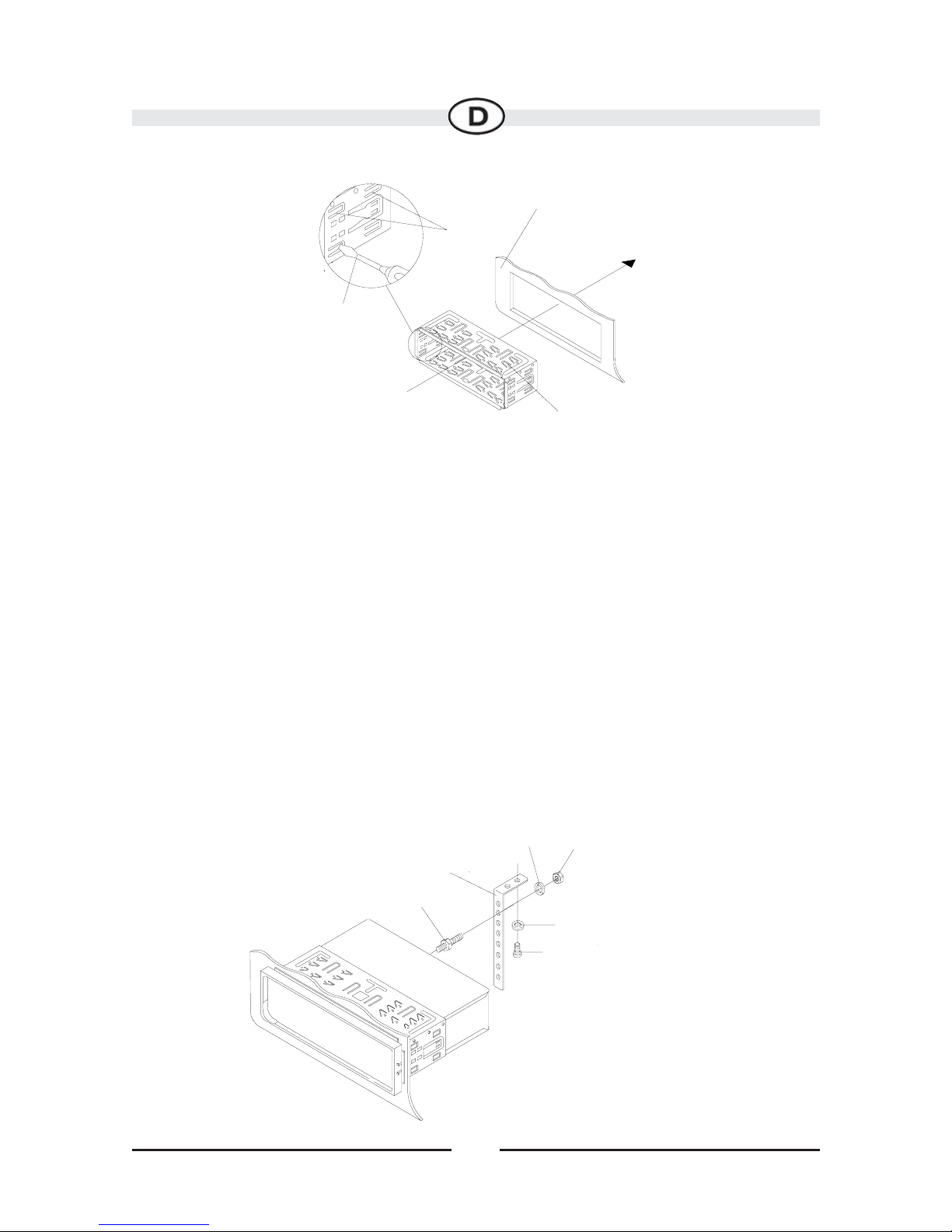

9. Verwenden Sie zusätzlich den mitgelieferten Montagebügel, um das Gerät rück-
wärtig sicher zu befestigen. Verwenden Sie die mitgelieferten Zubehörteile (5 mm-
Sechskantmutter und Federring), um das Ende des Bügels an dem Montagebolzen
an der Rückseite des Geräts zu befestigen. Je nach Montagesituation im Fahrzeug
muss der Montagebügel gegebenenfalls entsprechend gebogen werden. Befestigen
Sie den Montagebügel anschließend mithilfe der mitgelieferten Zubehörteile (5 x 25
mm-Schneideschraube und Unterlegscheibe) an einer stabilen Stelle und dem
Armaturenbrett. Dieser Montagebügel dient gleichzeitig auch zum ordnungsgemä-
ßen Erden des Geräts.
Befestigen Sie das kurze Ende des Montagebolzens an der Rückseite des Geräts und
das längere Ende des Bolzens am Armaturenbrett.
Tabs
Screwdriver
Sleeve
Dashboard
Mounting Bolt
Spring Washer
Plain Washer
Tapping Screw
Hex Nut
Metal Strap
Einbaugehäuse
Armaturenbrett
Schraubendreher
Montagebolzen
Montagebügel
Federring Unterlegscheibe Sechskantmutter
Unterlegscheibe
Schneidschraube
Metall-
laschen

14
10. Schließen Sie das Kabel wieder an den negativen Pol (-) der Autobatterie an.
Bringen Sie dann erneut die Zierblende und das Bedienteil des Geräts an. (Die ein-
zelnen Schritte werden im Abschnitt „Anbringen des Bedienteils“ beschrieben.
Entfernen des Geräts
1. Stellen Sie sicher, dass die Zündung ausgeschaltet ist und nehmen Sie das
Batteriekabel vom negativen Pol (-) der Autobatterie ab.
2. Falls Sie den Montagebügel an der Rückseite des Geräts befestigt haben, entfer-
nen Sie diesen.
3. Drücken Sie den Freigabeknopf, um das Bedienteil zu lösen.
4. Nehmen Sie die äußere Zierblende ab, indem Sie sie anheben und herausziehen.

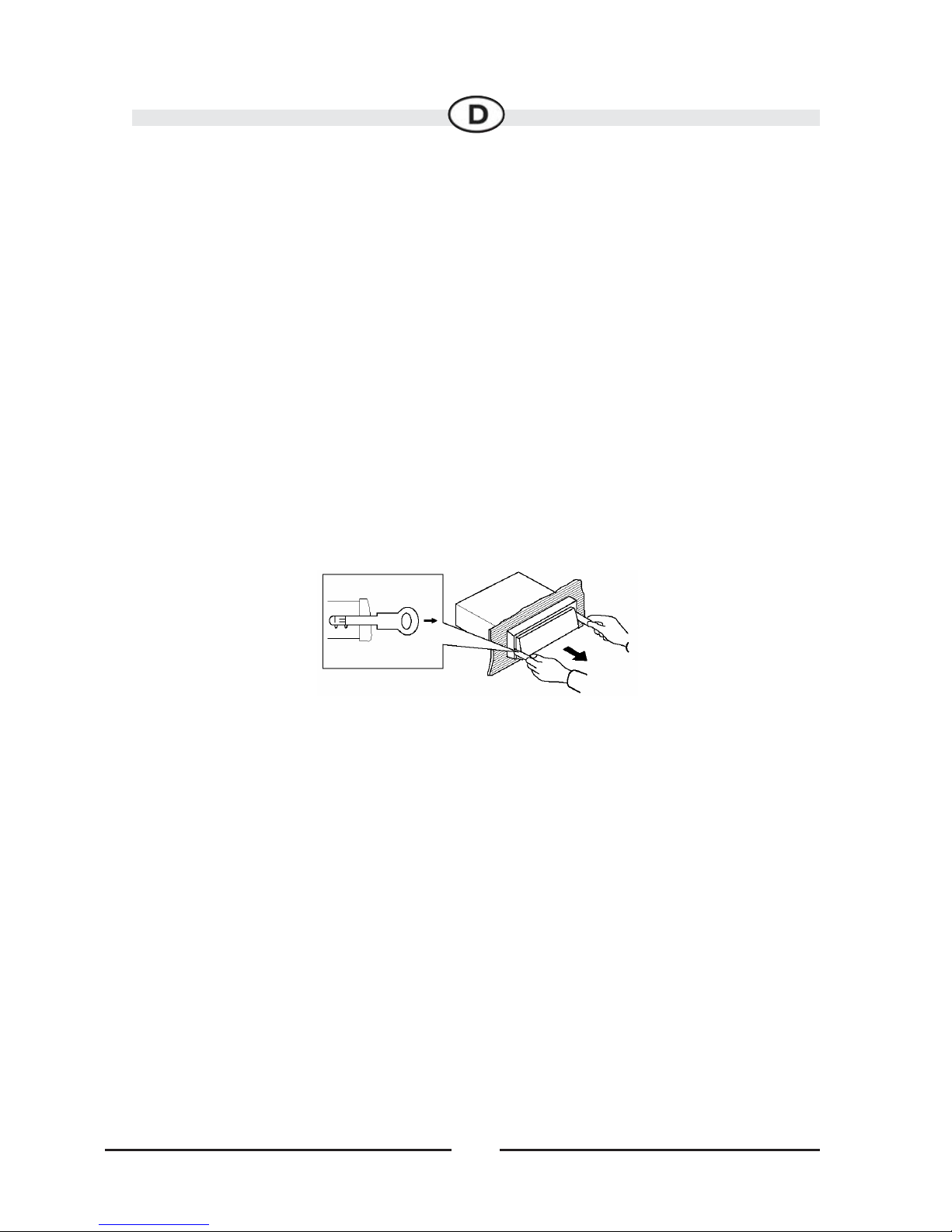

5. Schieben Sie die beiden Schlüssel in die dazu vorgesehenen Öffnungen, die mit-
tig an der rechten und linken Geräteseite angeordnet sind, und ziehen Sie das Gerät
aus dem Armaturenbrett heraus.
DIN-EINBAU VON HINTEN (Methode B)
Wenn Sie das Gerät in ein Fahrzeug der Hersteller Nissan oder Toyota einbauen
möchten, sollten Sie die folgenden Anweisungen befolgen.
Je nach Fahrzeugtyp müssen Sie unterschiedliche Löcher verwenden. Diese sind ent-
sprechend mit T (Toyota) oder N (Nissan) gekennzeichnet und befinden sich auf bei-
den Seiten des Geräts. Sie dienen dazu, das Gerät an der werkseitig vorgesehenen
Haltevorrichtung für Radios zu befestigen.

15
Gehen Sie folgendermaßen vor, um das Gerät an der ab Werk bereitgestellten
Haltevorrichtung zu befestigen.
1. Schrauben Sie die Schrauben an den Haken links und rechts am Gerät los, und
nehmen Sie die Haken ab
2. Richten Sie die Löcher an der Haltevorrichtung mit den Löchern am Gerät aus,
und schrauben Sie anschließend die Schrauben (5 x 5 mm) auf jeder Seite fest.
Hinweis: Die äußere Zierblende, das Einbaugehäuse und der Montagebügel wer-
den bei einem Einbau nach Methode B nicht benötigt.
Factory Radio
Mounting Bracket
Screw
Dashboard or Console
Screw
Hook
Side View showing
Screw Holes marked
T, N
Seitenansicht mit Löchern für
verschiedene Fahrzeugtypen
(T oder N)
Schraube
Haltevorrichtung ab
Werk für Radio
Schraube
Haken Armaturenbrett oder Bedienteil

16
VERWENDEN DES ABNEHMBAREN BEDIENTEILS
Abnehmen des Bedienteils

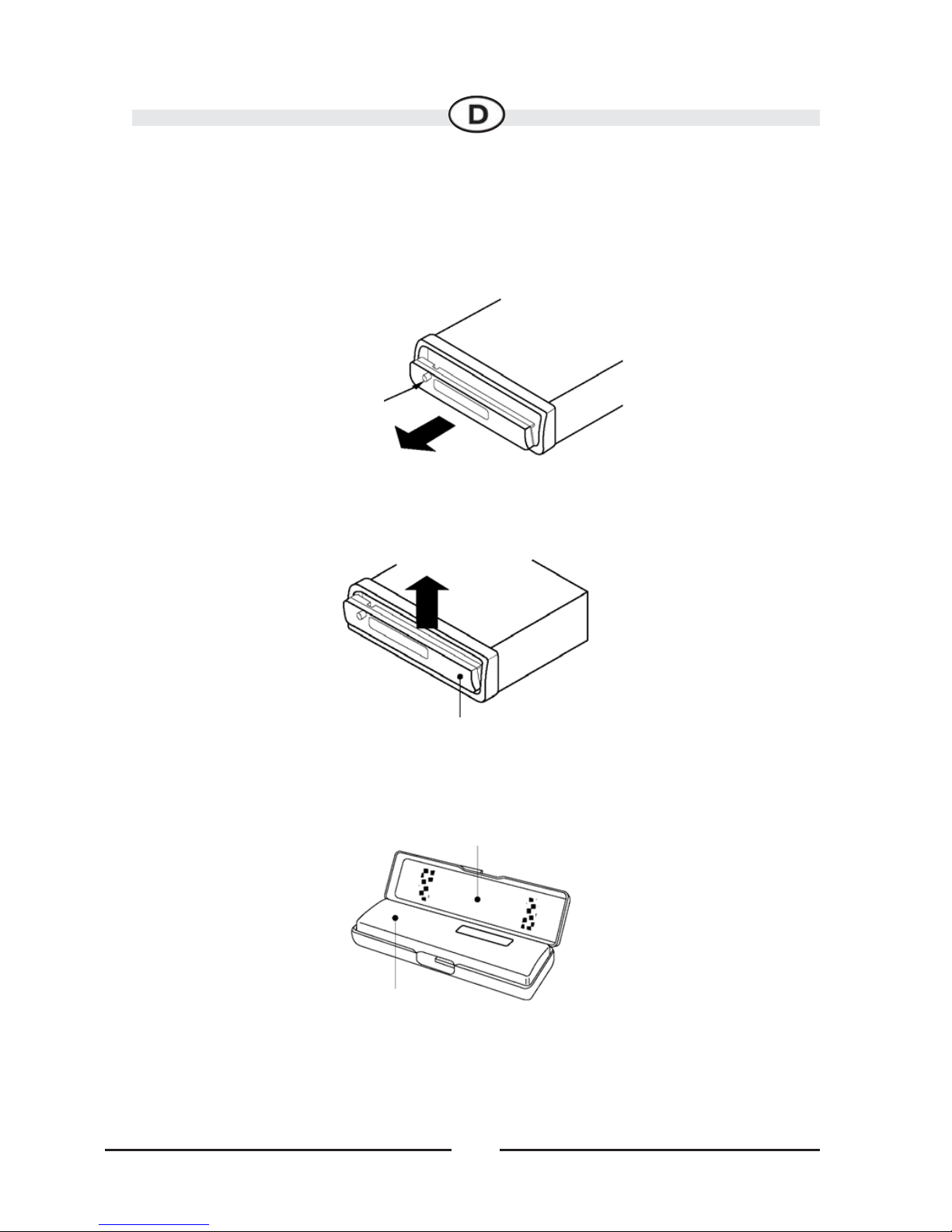

1. Wenn Sie auf die Taste OPEN drücken, klappt das Bedienteil auf.
2. Nehmen Sie das Bedienteil ab, indem Sie es an der mittig angebrachten
Haltevorrichtung abziehen.
3. Legen Sie das Bedienteil anschließend aus Sicherheitsgründen sofort in das mit-
gelieferte Etui.
Bedienteil
Bedienteil
Schutzetui
Taste Open

17
4. Schieben Sie die vordere Metallplatte in das Gerät. Die Platte rastet mit einem
Klickgeräusch ein.
Erneutes Anbringen des Bedienteils
1. Schieben Sie das Bedienteil in die ausgeklappte Metallplatte, und drücken Sie
diese in das Gerät. Die Platte rastet mit einem Klickgeräusch ein.
2. Wenn die Platte nicht richtig einrastet, kann es bei der Bedienung über die Tasten
zu Fehlfunktionen kommen und im Display werden einige Segmente unter
Umständen nicht angezeigt. Drücken Sie die Taste OPEN, und bringen Sie das
Bedienteil wieder an.

18
Vorsichtsmaßnahmen bei der Handhabung
1. Lassen Sie das Bedienteil nicht fallen.
2. Fassen Sie beim Anbringen oder Abnehmen des Bedienteils weder auf das
Display noch auf die Bedientasten.
3. Fassen Sie die Kontakte am Bedienteil oder am Gerät nicht an. Die Kontakte könn-
ten durch die Berührung verschmutzen und nicht mehr ordnungsgemäß funktionieren.
4. Sind die Kontakte verschmutzt oder befinden sich Fremdkörper auf den Kontakten,
können sie mit einem sauberen, trockenen Tuch gereinigt werden.
5. Setzen Sie das Bedienteil nicht hohen Temperaturen oder direkter
Sonneneinstrahlung aus.
6. Achten Sie darauf, dass das Bedienteil nicht mit flüchtigen Flüssigkeiten, zum
Beispiel Benzin, Verdünner oder Insektiziden in Berührung kommt.
7. Bauen Sie das Bedienteil nicht auseinander.

19

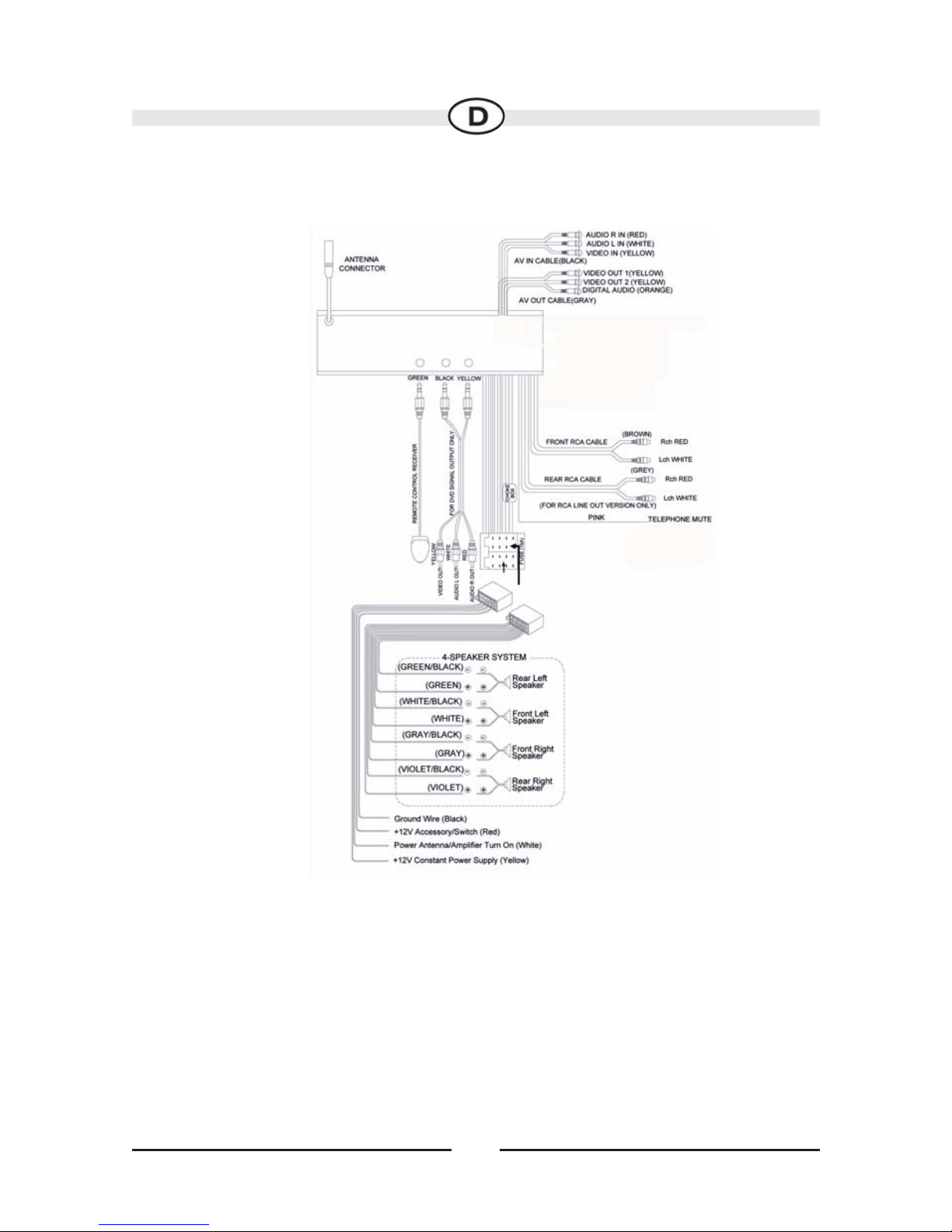

SCHALTPLAN
ISO ANSCHLUSS
STUMMSCHALTUNG WÄHREND DES TELEFONIERENS
Wenn das Gerät über eine Leitung zur Stummschaltung an eine Mobiltelefonanlage
angeschlossen ist, wird das Autoradio stumm geschaltet, sobald Sie ein Gespräch
annehmen. Daraufhin blinkt die Meldung TEL MUTE im Display.
Das Gerät verfügt über einen ISO-Kabel zum Anschluss an die Stromversorgung und
die Lautsprecher.

20

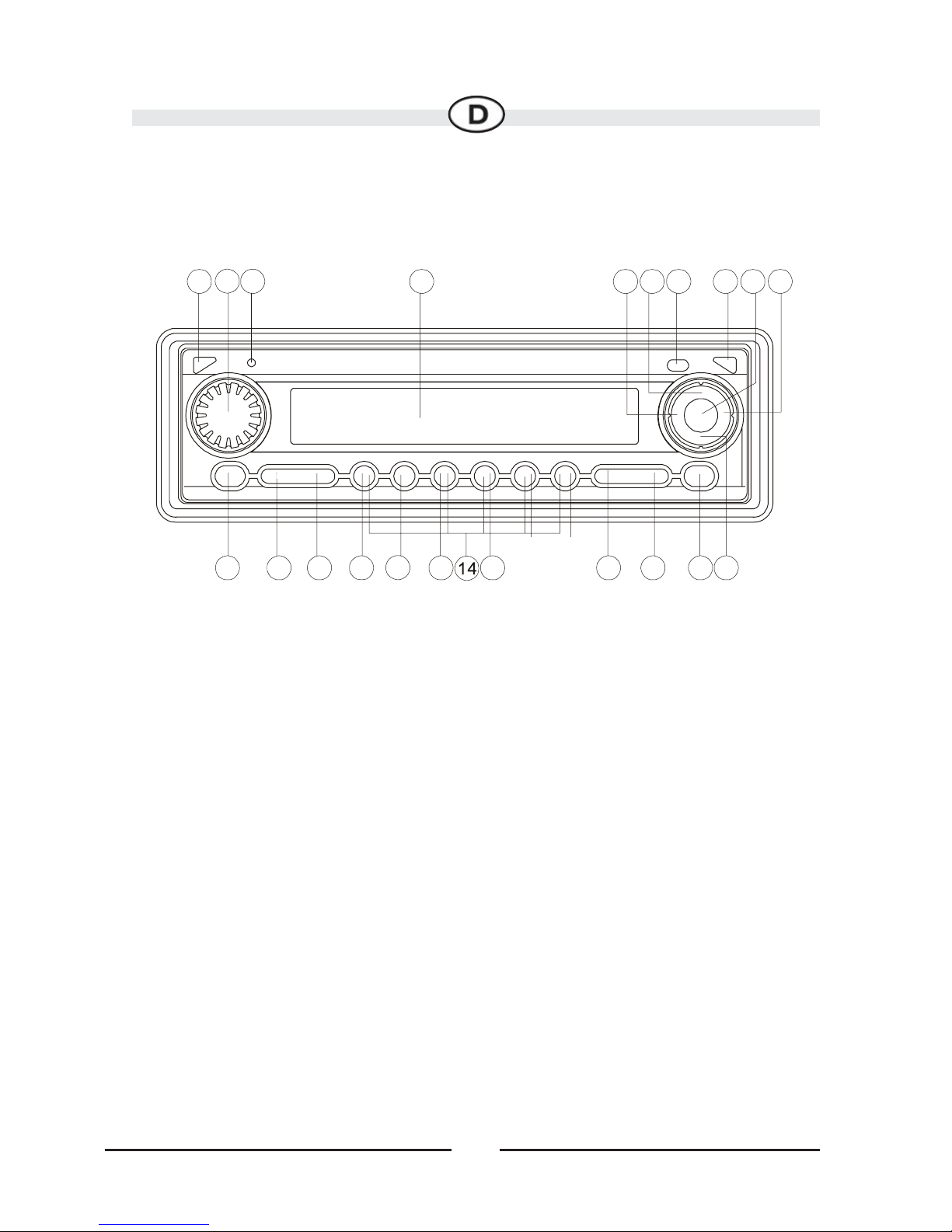

1. PWR/ILL
(Netzschalter/Lautstärkeregler)
2. Taste TA (Verkehrsfunkdurchsage)
3. Taste AF (Alternative Frequenzen)
4. Taste DISP (Anzeige)
5. IR-Sensor
6. Taste MODE/(SW) (OPTIONAL)
7. Taste OPEN
8. VFD-Display (Vacuum Fluorescent
Display)
9. Taste PTY/ENT
(Programmauswahl/Enter)
10. Taste ST/LOC/TITLE
(Stereo/Lokal/Titel)
11. Reset-Taste
12. /II
13. Taste MENU/BAND (Menü/Band)
14. 1~6 Speichertasten
15. Taste SMART
16. 
17. 
18. Taste AS/PS/STOP (Autom.
Speichern/Programmsuche/Stopp)
19. Taste SEL (Auswahl)
20. Taste SCN (Scannen)
21. Taste RPT (Wiederholen)
22. SHF (Shuffle)
7111 8 16 3 54917
215101324232221
612
20
1819
SMART
MODE
ANORDNUNG UND FUNKTION DER FERNBEDIENUNGSTASTEN
DER PLAYER
