E-Ready Furniture ODK54-D User manual

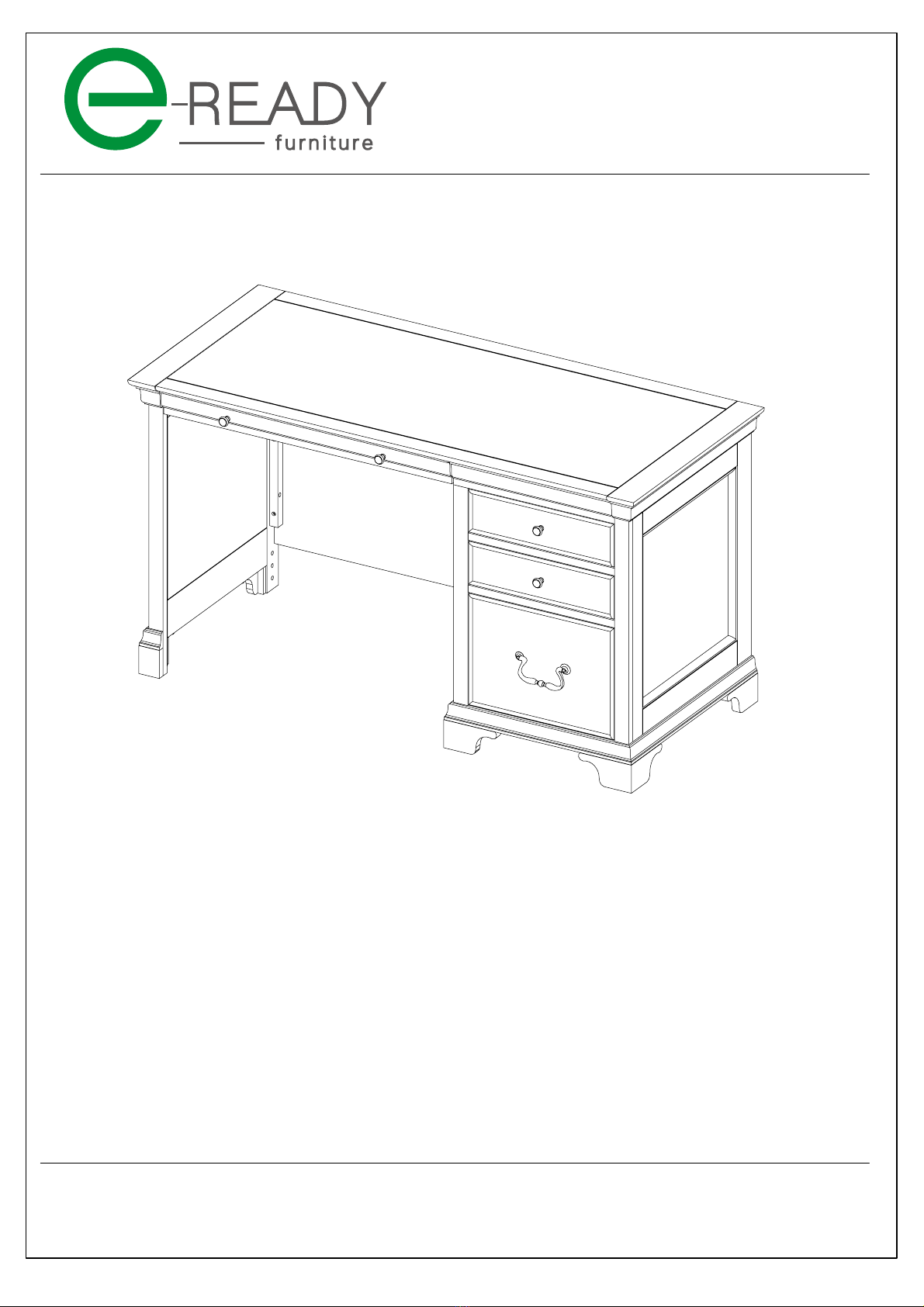

54" SINGLE PEDESTAL DESK (ODK54-D)
ESCRITORIO DE PEDESTAL ÚNICO DE 54" (ODK54-D)
" (ODK54-D)
Questions, problems, missing parts? Before returning to the store call
Customer Service
Time available: 8:00 am - 5:00 pm PST
Hotline: [phone]
Thank you for choosing E-Ready Furniture.
1 of 16
Gracias por preferir E-Ready Furniture.
¿Tiene alguna pregunta, problema o le faltan piezas? Antes de regresar a la tienda, llame
al Servicio al Cliente.
Horario: 8:00 am a 5:00 pm PST
Número gratuito: 1-888-552-0592
Questions, problèmes, parties manquantes? Avant de retourner au magasin appelez
Service à la clientèle
Heures de disponibilité : 8am à 5pm PST
Ligne sans frais: 1-888-552-0592
Merci d’avoir choisi E-Ready Furniture.
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
BUREAU A TIROIRS SIMPLES 54

2 of 16
Part List:
Part
1Top 1
2
3
4
5
6
7
8
9
Center Panel
Right Side Panel
Pedestal Base
Crossbars (Upper/lower)
Left Side Panel
Right Back Panel
Left Back Panel
Drawer front (Upper Drawer)
1
1
1
2
1
1
1
2
Description Quantity Part
10 Left Drawer Side (Upper Drawer) 2
11
12
13
14
15
16
17
18
Right Drawer Side (Upper Drawer)
Drawer Back (Upper Drawer)
Drawer Bottom
Drawer Front (Lower Drawer)
Left Drawer Side (Lower Drawer)
Right Drawer Side (Lower Drawer)
Drawer Back (Lower Drawer)
Pencil Tray
2
2
3
1
1
1
1
1
Description Quantity
Getting to know your product
Conociendo su producto
Apprendre à connaître votre produit
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
18
13
12
11
8
7
14
9
9
10
13
6
5
5
4
3
17
15
13 16
2
1
11
10
12
●
F
O
U
R
T
Y
-
F
I
V
E
M
I
N
U
T
E
●
A
S
S
E
M
B
L
Y
T
I
M
E

3 of 16
Lista de partes:
H1 H2 H3 H4 H5 H6
Hardware List:
Lista de herrajes y accesorios:
Liste des matériaux:
NOTE: Hardware not shown to actual size.
NOTA: Las ilustraciones de los herrajes y acces
Les images de matériaux ne sont pas représentatives des grandeurs réelles.
orios no aparecen en su tamaño real.
NOTE:
H7 H8 H9 H10
Pieza
1Parte superior 1
2
3
4
5
6
7
8
9
Panel central
Panel del lado derecho
Base del pedestal
Barras (superior/inferior)
Panel del lado izquierdo
Panel posterior derecho
Panel posterior izquierdo
Parte delantera del cajón (Cajón superior)
1
1
1
2
1
1
1
2
Descripción
Cantidad
Cantidad
10 Lado izquierdo del cajón (Cajón superior) 2
11
12
13
14
15
16
17
18
Lado derecho del cajón (Cajón superior)
Parte posterior del cajón (Cajón superior)
Parte inferior del cajón
Parte delantera del cajón (Cajón inferior)
Lado izquierdo del cajón (Cajón inferior)
Lado derecho del cajón (Cajón inferior)
Parte posterior del cajón (Cajón inferior)
Bandeja para lápices
2
2
3
1
1
1
1
1
Liste des pièces:
Pièce
1Assemblage supérieur 1
2
3
4
5
6
7
8
9
Panneau du centre
Panneau du côté droit
Base du piédestal
Barres transversale (supérieure/inférieure)
Panneau du côté gauche
Panneau arrière du côté droit
Panneau arrière du côté gauche
Tiroir avant (tiroir supérieur)
1
1
1
2
1
1
1
2
Description
Quantité
10 Côté gauche du tiroir (tiroir supérieur) 2
11
12
13
14
15
16
17
18
Côté droit du tiroir (tiroir supérieur)
Tiroir Arrière
Dessous du tiroir
Tiroir avant (tiroir inférieur)
Côté gauche du tiroir (tiroir inférieur)
Côté droit du tiroir (tiroir inférieur)
Tiroir Arrière (tiroir inférieur)
Porte-Stylo
2
2
3
1
1
1
1
1
H1
Allen Head Bolt
(1/4"×1-1/4")
Lock Washer
(1/4"×10×1.2 mm)
Flat Washer
(1/4"×16×1/2 )
Allen Wrench
Draw Pull
Bolts for Draw Pull
(5/32×5/6")
File Hanger Bar
Door Knob
Bolts for Door Knob
(5/32×1-1/4")
H2
H3
H4
H5
H6
H7
H8
H9
H10
Part Description Quantity
14
14
14
1
1
2
16
2
2
2
H1
Perno Allen
(1/4"×1-1/4")
Arandela de presión
(1/4"×10×1.2 mm)
Arandela plana
(1/4"×16×1/2 )
Llave Allen
Tirador
Pernos para tirador
(5/32×5/6")
Barra para colgar archivos
Perilla de puerta
Pernos para perilla de puerta
(5/32×1-1/4")
H2
H3
H4
H5
H6
H7
H8
H9
H10
Pieza Descripción
14
14
14
1
1
2
16
2
2
2
Quantité
H1
Boulon à tête hexagonale Allen
(1/4"×1-1/4")
Rondelle d’arrêt
(1/4"×10×1.2 mm)
Rondelle plate
(1/4"×16×1/2 )
Clé Allen
Poignée du tiroir
Boulons pour la poignée du tiroir
(5/32×5/6")
Barre de suspension
Poignée de porte
Boulons pour poignée de porte
(5/32×1-1/4")
H2
H3
H4
H5
H6
H7
H8
H9
H10
Pièce Description
14
14
14
1
1
2
16
2
2
2
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
Screw Tornillo Vis

4 of 16
Two persons are recommended for assembly.
Unpack the inventory parts on a soft and smooth surface.
Do not use power tools.
Do not overtighten any connectors.
A Philips head screwdriver is required (no
Se recomienda que dos personas participen en el armado.
Desempaque las partes de inventario sobre una superficie suave y plana.
No utilice herramientas eléctricas.
No apriete demasiado ningún conector.
Para el armado se requiere un destornillador
On recommande que deux personnes soient présentes pour l’assemblage
Déballer les pièces de l’inventaire sur une surface douce et lisse.
N’utilisez pas d’outils électriques.
Ne serrez pas trop les connecteurs.
Un tournevis à tête Philips est nécessaire (non inclus) pour l’assemblage.
tipo Philips (no incluido).
t included) for the assembly.

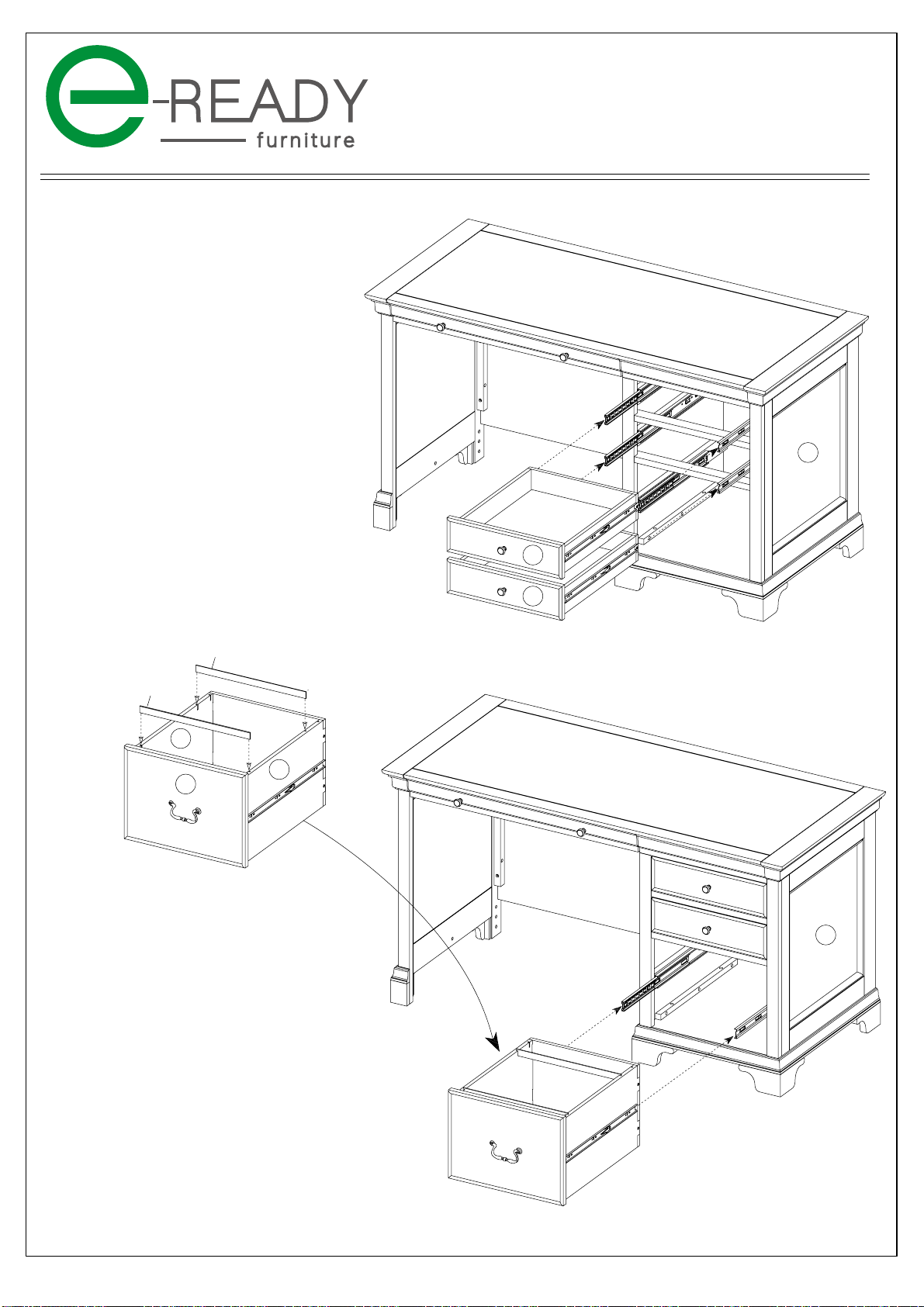

Align metal glides on each side of the Desk or Printer Shelf
with metal drawer glides in the case.
Push the Desk or Printer Shelf until clicking sound is heard
and glides are locked together.
To install the Desktop Assembly and Printer Shelf:
Alinee las guías de metal a cada lado del Escritorio o Repisa para
la impresora con las guías de metal en la caja.
Empuje el Escritorio o Repisa para la impresora hasta que se escuche
un clic y las guías se acoplen.
Para instalar la parte del escritorio y la
repisa para la impresora:
Aligner les pentures métalliques de chaque côté du bureau avec
les pentures du tiroir métallique dans le boîtier.
Poussez le bureau ou la tablette à imprimante jusqu’à ce qu’un clic
soit entendu et que les pentures soient verrouillées ensemble.
Pour installer l’assemblage du bureau et
la tablette à imprimante :
Press up or down on the back levers in the metal drawer glides located
on each side of the Desk or Printer Shelf.
To remove the Desktop Assembly
or Printer Shelf from the case:
Presione hacia arriba o hacia abajo sobre las palancas posteriores en las guías
de metal ubicadas a cada lado del Escritorio o Repisa para la impresora.
Para retirar la Parte del escritorio o Repisa para
la impresora de la caja:
Pesez en haut ou en bas sur les leviers arrière dans les pentures du
tiroir métallique situés sur chaque côté du bureau ou de la tablette à imprimante.
Pour enlever l’assemblage du bureau ou la tablette
à imprimante du boîtier :
Left / Izquierda / Gauche
Right / Derecha / Droit
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado

5 of 16
Step 1
Connect Center Panel (2) to Top (1) with Allen Head Bolts (H1),
Paso 1
Conecte el Panel central (2) a la Parte superior (1) usando
Étape 1
Connecter le panneau du centre (2) à l’assemblage supérieur (1)
avec les boulons à tête hexagonale Allen (H1),
les rondelles d’arrêt (H2), les rondelles plates (H3) en tournant
la clé Allen (H4) jusqu’à ce qu’il soit presque serrés.
Pernos Allen (H1), Arandelas de presión (H2) y
Arandelas planas (H3) al girar la Llave Allen (H4) en el
sentido de las agujas del reloj hasta que estén bien ajustados.
Lock Washers (H2) and Flat Washers (H3) by turning
Allen Wrench (H4) clockwise until tight.
Step 2
Attach Crossbars (Upper/lower) (5) to Center Panel (2).
Paso 2
Una las Barras (superior/inferior) (5) al Panel central (2).
Étape 2
Attacher les Barres transversales (supérieure/inférieure) (5)
au panneau du centre (2). Garder les deux barres
horizontales avec les mains lors de l’assemblage.
Mantenga las dos barras en forma horizontal con la
ayuda de las manos mientras realiza el armado.
Keep both crossbars horizontal with hands
when doing assembling.
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
5
5
2
1
2
1
H4
H2
H1
H3 x 2

6 of 16

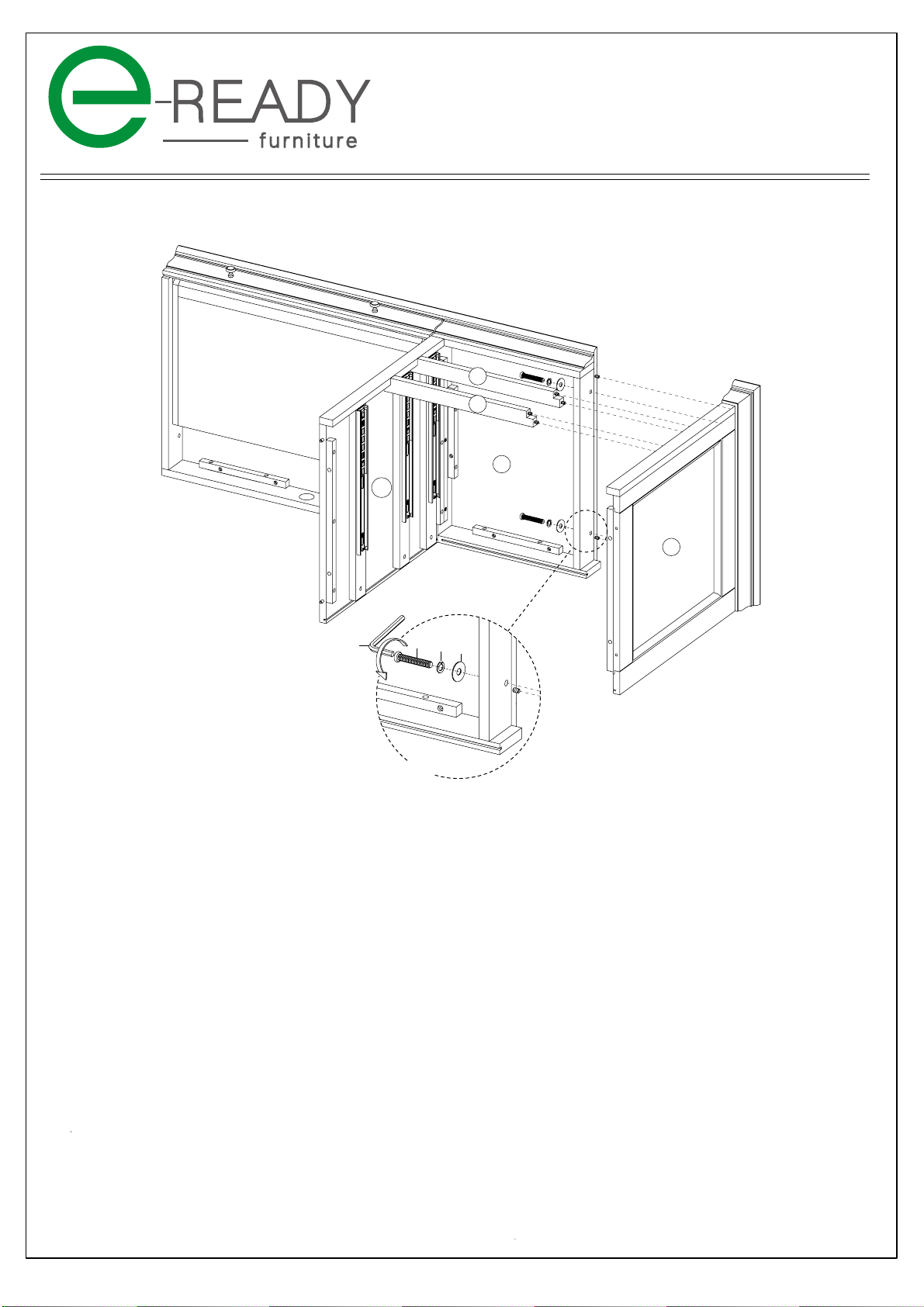

Step 3
x 2
Attach Crossbars (Upper / lower) (5) and Right Side Panel (3) to Top (1).
Attach Right Side Panel (3) to the Top (1) with Allen Head Bolts (H1), Lock Washers (H2)
and Flat Washers (H3) by turning Allen Wrench (H4) clockwise until tight.
Paso 3
Una las Barras (superior/inferior) (5) y el Panel del lado derecho (3) a la Parte superior (1).
Étape 3
Attacher les barres transversales (supérieure/inférieure) (5) et le panneau du côté droit (3) à l’assemblage supérieur (1).
Attacher le panneau du côté droit (3) à l’assemblage supérieur (1) avec les boulons à tête hexagonale Allen (H1), les rondelles d’arrêt (H2),
les rondelles plates (H3) en tournant la clé Allen (H4) jusqu’à ce qu’il soit presque serrés.
Una el Panel del lado derecho (3) a la Parte superior (1) usando Pernos Allen (H1), Arandelas de presión (H2)
y Arandelas planas (H3) al girar la Llave Allen (H4) en el sentido de las agujas del reloj hasta que estén bien ajustados.
2
H4 H1 H2 H3
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
5
5
1
3

7 of 16

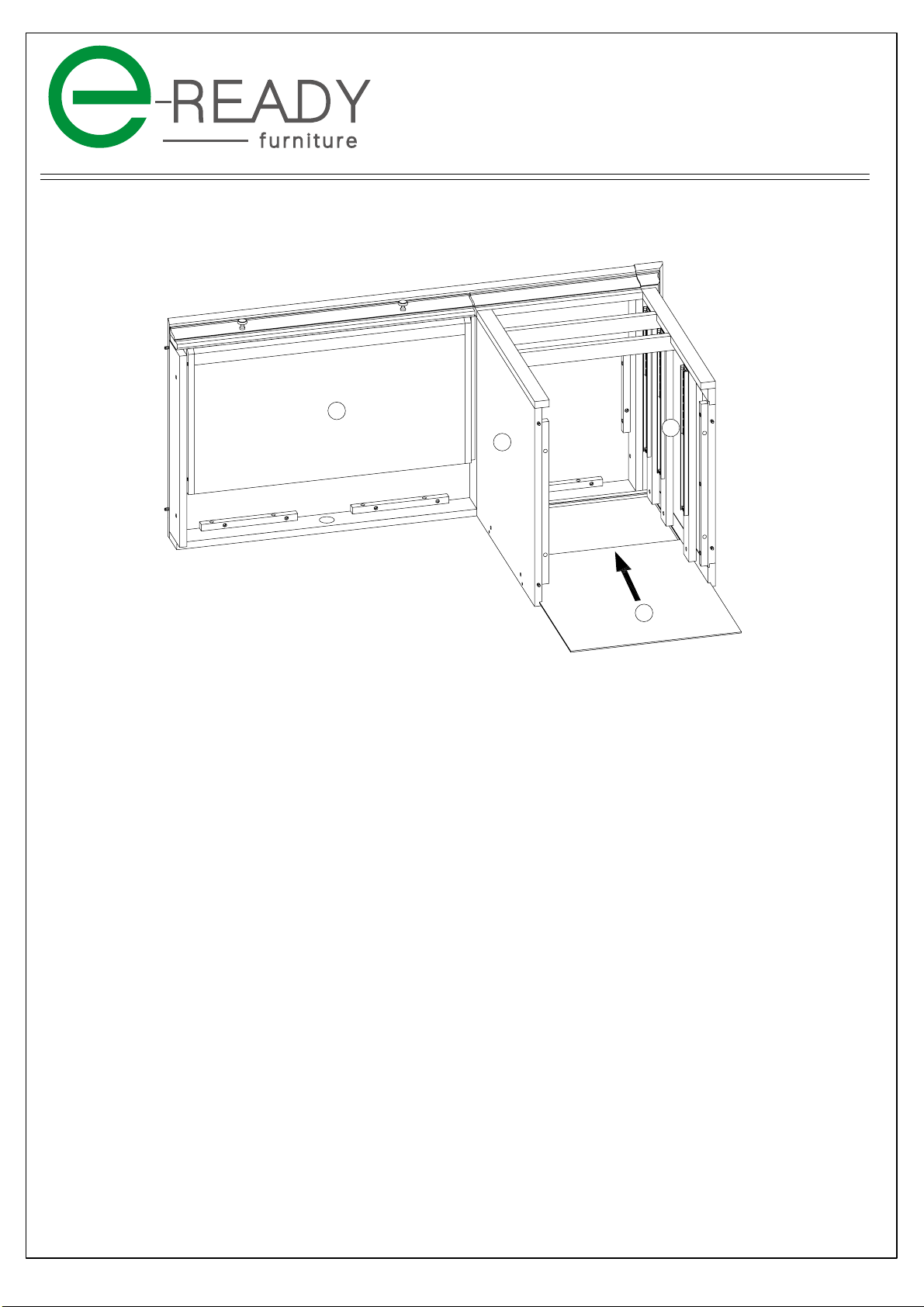

Step 4
Insert Right Back Panel (7) into the grooves on Center Panel (
Make sure Right Back Panel (7) is seated into groove on Top (1).
2) and Right Side Panel (3) as shown.
Paso 4
Inserte el Panel posterior derecho (7) en las ranuras del Panel central (2) y el Panel del lado derecho (3)
Étape 4
Insérer le Panneau arrière du côté droit (7) dans les rainures d
Soyez sûr que le Panneau arrière du côté droit (7) est assis dans la rainure du Assemblage supérieur (1).
ans le panneau du centre (2) et le panneau du côté droit (3) tel qu’indiqué.
Asegúrese de que el Panel posterior derecho (7) está asentado en la ranura del Parte superior (1).
como se muestra en la ilustración.
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
7
2
1
3

8 of 16
Step 5
Connect Pedestal Base (4) to the current assembly with Allen H
Paso 5
Conecte la Base del pedestal (4) al montaje actual usando Pernos Allen (H1), Arandelas de presión (H2) y
Étape 5
Connecter la base du piédestal (4) à l’assemblage actuel avec les boulons à tête hexagonale Allen (H1), les rondelles d’arrêt (H2),
les rondelles plates (H3) en tournant la clé Allen (H4) jusqu’à ce qu’il soit presque serrés.
Arandelas planas (H3) al girar la Llave Allen (H4) en el sentido de las agujas del reloj hasta que estén bien ajustados.
ead Bolts (H1), Lock Washers (H2)
and Flat Washers (H3) by turning Allen Wrench (H4) clockwise until tight.
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
The edge without molding
El borde sin moldura
Bout sans moulure
4
1
2
3
H3
H2
H1
H4
x 4

9 of 16
Step 6
Connect Left Back Panel (8) to the Center Panel (2) with Allen Head Bolts (H1), Lock Washers (H2)
Paso 6
Conecte el Panel posterior izquierdo (8) al Panel central (2) usando Pernos Allen (H1), Arandelas de presión (H2)
Étape 6
Connecter le panneau arrière du côté gauche (8) au panneau du centre (2) avec les boulons à tête hexagonale Allen (H1),
les rondelles d’arrêt (H2), les rondelles plates (H3) en tournant la clé Allen (H4) jusqu’à ce qu’il soit presque serrés.
y Arandelas planas (H3) al girar la Llave Allen (H4) en el sentido de las agujas del reloj hasta que estén bien ajustados.
and Flat Washers (H3) by turning Allen Wrench (H4) clockwise untl tight.i
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
8
8
2
1
2
H1
H4
H2 H3
x 2

10 of 16
Step 7
Connect Left Side Panel (6) to the current assembly with Allen Head
Paso 7
Conecte el Panel del lado izquierdo (6) al montaje actual usando Pernos Allen (H1), Arandelas de presión (H2)
Étape 7
Connecter le panneau du côté gauche (6) à l’assemblage actuel avec les boulons à tête hexagonale Allen (H1), les rondelles d’arrêt (H2),
les rondelles plates (H3) en tournant la clé Allen (H4) jusqu’à ce qu’il soit presque serrés.
y Arandelas planas (H3) al girar la Llave Allen (H4) en el sentido de las agujas del reloj hasta que estén bien ajustados.
Bolts (H1), Lock Washers (H2)
and Flat Washers (H3) by turning Allen Wrench (H4) clockwise until tight.
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
8
8
1
6
6
x 4
H1 H4
H2
H3

11 of 16
Step 8
Please do the assembly as the arrows show:
Paso 8
Por favor realice el armado según lo indican las flechas:
Étape 8
S’il vous plaît faire l’assemblage tel qu’indiquer par les flèches :
1) Attach Left Drawer Side (10) to Drawer Front (Upper Drawer) (9).
1) Una el Lado izquierdo del cajón (10) a la Parte delantera del cajón (Cajón superior) (9).
1) Attacher le côté gauche du tiroir (tiroir supérieur) (10) au tiroir avant (tiroir supérieur) (9).
S’il vous plaît noter la marque et la flèche (10) lors de l’assemblage.
2) Insérer les vis (H7) dans leurs trous pré percés du côté gauche du tiroir (tiroir supérieur) (10)
et serrez-les avec un tournevis Philips jusqu’à ce qu’il soit presque serrés.
3) Répéter l’étape 1) et 2) pour connecter le côté droit du tiroir (tiroir supérieur) (11) et insérez
et tournez une autre vis (H7).
Por favor observe la marca y la flecha en (10) al realizar el armado.
2) Inserte un Tornillo (H7) en el agujero pretaladrado del Lado izquierdo del cajón (Cajón superior) (10)
y gírelo con un Destornillador Philips hasta que estén bien ajustados.
3) Repita los Pasos 1) y 2) para conectar el Lado derecho del cajón (Cajón superior) (10)
e inserte y gire otro Tornillo (H7).
Please note the mark and arrow on (10) when assembling.
2) Insert a Screw (H7) into the pre drilled hole on Left Drawer Side (Upper Drawer) (10)
and turn with a Philips Screwdriver until it is close to tight.
3) Repeat step 1) and 2) to connect Right Drawer Side (Upper Drawer) (10)
and insert and turn another Screws (H7).
10
9
10
11
9
10
11
9
front
favant
rente
front
favant
rente
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
x 2
10
9
H7
H7
H7
grooves
ranuras
rainures

12 of 16
Step 9
x 2
1) Insert Drawer Bottom (13) into the grooves on
Left Drawer Side (Upper Drawer) (10) and
Right Drawer Side (Upper Drawer) (11).
2) Insert Drawer Back (Upper Drawer) (12) into the current assembly.
3) Insert two Screws (H7) into the intended holes on Left Drawer Side (Upper Drawer) (10)
and Right Drawer Side (Upper Drawer) (11), then turn with a Philips screwdriver until tight.
4) Connect the Door Knob (H9) to Drawer Front (Upper Drawer) (9)
with a Bolt for Door Knob (H10) by turning with a Philips screwdriver
clockwise until tight.
Please do the assembly as the arrows show:
Paso 9
1) Inserte la Parte inferior del cajón (13) en las ranuras del Lado izquierdo del
1) Insérer le dessous du tiroir (13) dans les rainures du côté gauche du
tiroir (tiroir supérieur) (10) et du côté droit du tiroir (tiroir supérieur) (11).
2) Insérer le tiroir arrière (tiroir supérieur) (12) dans l’assemblage actuel.
3) Insérer les deux vis (H7) dans les trous respectifs du côté droit
du tiroir (tiroir supérieur) (10) et du côté droit du tiroir (tiroir supérieur) (11)
en tournant un tournevis Philips jusqu’à ce qu’il soit presque serrés.
4) Connecter la poignée de porte (H9) au tiroir avant (tiroir supérieur) (9) avec les
boulons pour la poignée de porte (H10) en tournant le tournevis à tête Philips dans le
sens des aiguilles d’une montre jusqu’à ce qu’ils soient presque serrés.
cajón (Cajón superior) (10) y del Lado derecho del cajón (Cajón superior) (11).
2) Inserte la Parte posterior del cajón (Cajón superior) (12) en el montaje actual.
3) Inserte dos Tornillos (H7) en los agujeros previstos para ello en el Lado izquierdo
del cajón (Cajón superior) (10) y el Lado derecho del cajón (Cajón superior) (11),
y gírelos con un Destornillador Philips hasta que estén bien ajustados.
4) Conecte la Perilla de la puerta (H9) a la Parte delantera del cajón (Cajón superior) (9)
con Pernos para la perilla de la puerta (H10) al girarla con un Destornillador Philips
en el sentido de las agujas del reloj hasta que estén bien ajustados.
Por favor realice el armado según lo indican las flechas:
Étape 9
S’il vous plaît faire l’assemblage tel qu’indiquer par les flèches:
12
H9
H10
10
11
10
12
13
9
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
11
10
11
9
H7
H7
H7

13 of 16
Step 10
Please do the assembly as the arrows show:
Paso 10
Por favor realice el armado según lo indican las flechas:
1) Attach the Right Drawer Side (Lower Drawer) (16)
1) Una el Lado derecho del cajón (Cajón inferior) (16) a la Parte delantera del
Étape 10
S’il vous plaît faire l’assemblage tel qu’indiquer par les flèches:
1) Attacher le côté droit du tiroir (tiroir inférieur) (16) au tiroir avant (tiroir inférieur) (14).
S’il vous plaît noter la marque et la flèche (16) lors de l’assemblage.
2) Insérer les vis (H7) dans leurs trous pré percés du côté droit du tiroir (tiroir inférieur) (16)
en tournant un tournevis Philips jusqu’à ce qu’il soit presque serrés.
3) Connecter le côté gauche du tiroir (tiroir inférieur) (15) au tiroir avant (tiroir inférieur) (14)
et fixer le en répétant les étapes 2).
4) Insérer le dessous du tiroir (13) dans les rainures du côté gauche du tiroir (tiroir inférieur) (15)
et du Côté droit du tiroir (tiroir inférieur) (16).
cajón (Cajón inferior) (14). Por favor observe la marca y la flecha en (16) al realizar el armado.
2) Inserte el Tornillos (H7) en los agujeros pretaladrados en el Lado derecho del cajón (Cajón inferior) (16)
y gírelo con un Destornillador Philips hasta que esté bien ajustado.
3) Conecte el Lado izquierdo del cajón (Cajón inferior) (15) a la Parte delantera del
cajón (Cajón inferior) (14) y arréglelo al repetir los Pasos 2).
4) Inserte la Parte inferior del cajón (13) en las ranuras del Lado izquierdo del
cajón (Cajón inferior) (15) y del Lado derecho del cajón (Cajón inferior) (16).
to Drawer Front (Lower Drawer) (14). Please note
the mark and arrow on (16) when doing assembling.
2) Insert Screws (H7) into the pre drilled holes
on Right Drawer Side (Lower Drawer) (16) and turn
with a Philips screwdriver until tight.
3) Connect Left Drawer Side (Lower Drawer) (15) to
the Drawer Front (Lower Drawer) (14) and fix it by repeating step 2).
4) Insert Drawer Bottom (13) into the grooves on Left Drawer Side (Lower Drawer) (15)
and Right Drawer Side (Lower Drawer) (16).
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
front
favant
rente
front
favant
rente
13
14
15
16
15
15
14
16
16
14
14
16
H7
H7
H7
H7
H7
grooves
ranuras
rainures

14 of 16
Step 11
1) Attach Drawer Back (Lower Drawer) (17) to the current assembly.
Paso 11
1) Una la Parte posterior del cajón (Cajón inferior) (17) al montaje actual.
Étape 11
1) Attacher le Tiroir Arrière (tiroir inférieur) (17) à l’assemblage actuel
2) Insérer les Vis (H7) dans les trous pré percés en tournant le tournevis à tête
Philips dans le sens des aiguilles d’une montre jusqu’à ce qu’ils soient presque serrés.
3) Connecter les 3 pièces de la poignée du tiroir (H5) pour en faire un tout et
insérer dans leurs trous perspectifs.
4) Insérer les boulons pour la poignée du tiroir (H6) dans les trous respectifs du
Tiroir avant (tiroir inférieur) (14) et serrez-les avec un tournevis Philips.
2) Inserte los Tornillos (H7) en los agujeros pretaladrados y gírelos con un
Destornillador Philips hasta que estén bien ajustados.
3) Conecte las 3 partes del Tirador (H5) como un todo e inserte en los agujeros previstos para ello.
4) Inserte los Pernos del tirador (H6) en los agujeros previstos para ello en la Parte delantera
del cajón (Cajón inferior) (14) y ajústelos con un Destornillador Philips.
2) Insert Screws (H7) into the pre drilled holes and turn
with a Philips screwdriver until tight.
3) Connect the 3 parts of Door Pull (H5) as a whole
and insert it into the intended holes.
4) Insert the Bolts for Draw Pull (H6) into the intended holes
on the Front Panel (Lower Drawer) (14) and tighten them
with a Philips screwdriver. H5
H6
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
14
14
17
17
15 15
H7
H7
H7
H7
H7

15 of 16
Step 12
Install the two upper drawers into the desk.
Paso 12
Instale los dos Cajones superiores en el escritorio.
Étape 12
Installer les deux tiroirs supérieurs dans le bureau.
Référez-vous à la page 4 pour des instructions
sur comment aligner et installer.
Consulte la página 4 donde aparecen las
instrucciones de alineamiento e instalación
Refer to Page 4 for the instructions on how to
align and install the drawers.
Step 13
1) Place the two File Hanger Bars (H8) into the slots.
Paso 13
1) Coloque las dos Barras para colgar archivos (H8) en las ranuras.
2) Instale los Cajones inferiores en el escritorio.
3) Consulte la página 4 donde aparecen las instrucciones de
alineamiento e instalación.
Étape 13
1) Placer la barre de suspension (H8) dans la fente.
2) Installer les deux tiroirs inférieurs dans le bureau.
3) Référez-vous à la page 4 pour des instructions sur
comment aligner et installer.
2) Install the lower drawer into the desk.
3) Refer to Page 4 for the instructions on how to
align and install the drawer.
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
16
14
3
3
15
H8
H8
9
9

16 of 16
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
18
18
18
1
Strips of adhesive tape.
Bandelettes de ruban adhésif.
Tiras de cinta adhesiva.
Step 14
1) Remove the backing on three strips of adhesive tape on the back of the Pencil Tray (18).
2) Pull out the drawer and place Pencil Tray (18) where desired.
This step can be omitted if you do not want to use the Pencil Tray (18).
Étape 14
1) Enlever l’arrière de trois bandelettes de ruban adhésif à l’arrière du Porte-stylo (18).
2) Tirer le tiroir et placez le porte-stylo (18) où vous le désirez.
Cette étape peut être omise si vous ne voulez pas utiliser le porte-stylo (18).
Paso 14
1) Retire la parte posterior de las tres tiras de cinta adhesiva que se encuentran detrás de la Bandeja para lápices (18).
2) Saque el cajón y coloque la Bandeja para lápices (18) en el lugar que desee.
Puede omitir este paso si no desea utilizar la Bandeja para lápices (18).
