E-Ready Furniture ODK60-D User manual

CORNER COMPUTER DESK (ODK60-D)
ESCRITORIO ESQUINERO PARA COMPUTADORA (ODK60-D)
BUREAU D'ORDINATEUR DE COIN (ODK60-D)
1 of 17
Questions, problems, missing parts? Before returning to the store call

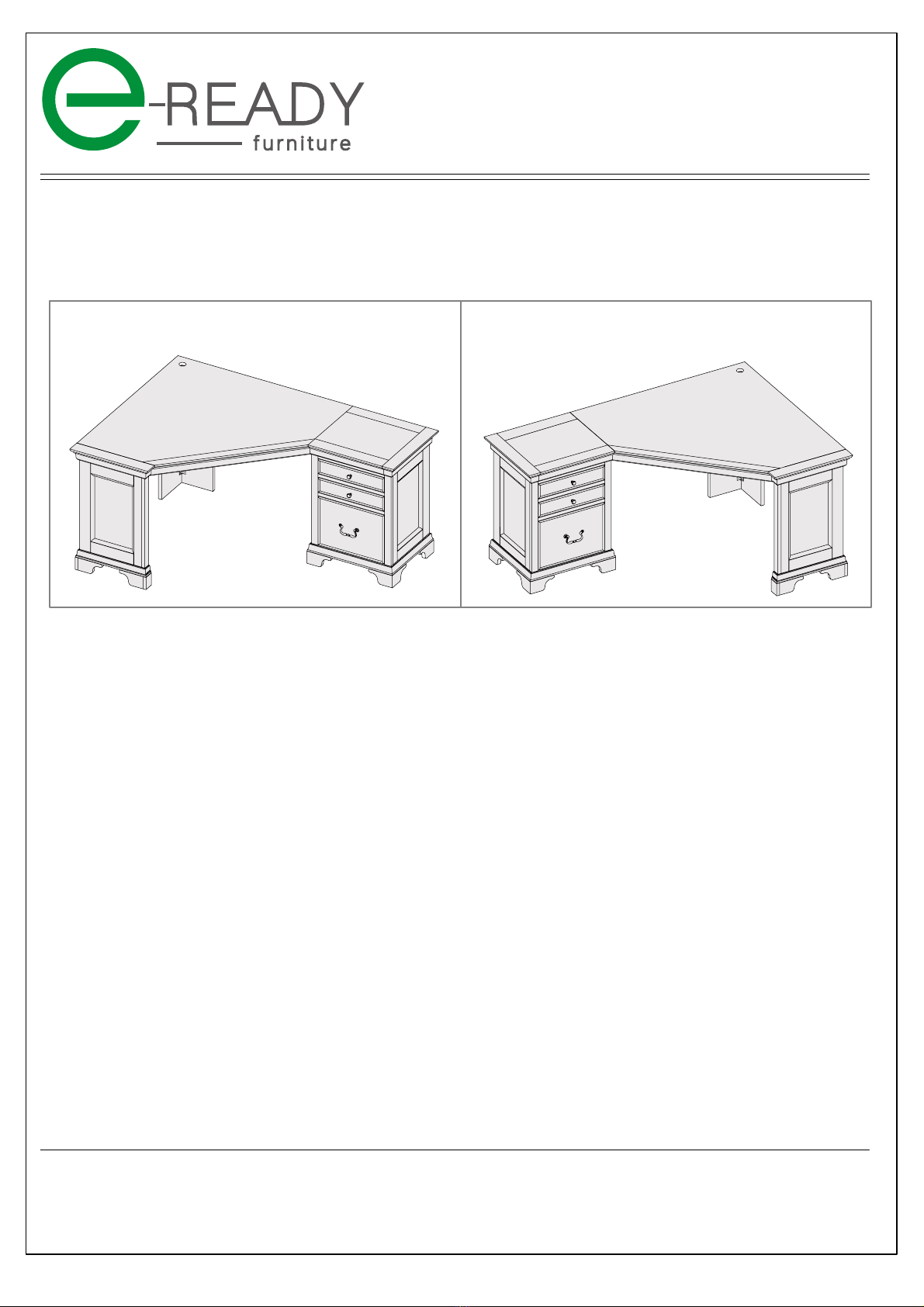

Note: To begin assembly, choose from the two options showed assemble the desk with drawers on right
or left side of desk. This affects assembly on Step 1, Step 14, and Step 15.
Nota: Para comenzar el montaje, elija entre las dos opciones mostradas. Arme el escritorio con los cajones
a la derecha o a la izquierda del escritorio. Esto afecta el montaje en el Paso 1, Paso 14 y Paso 15.
Note: Pour commencer l’assemblage, choisissez une des deux options affichées assembler les tiroirs sur
le côté droit ou gauche du bureau. Cela affecte l’assemblage pour l’étape 1, l’étape 14 et l’étape 15.
Customer Service
Time available: 8:00 am - 5:00 pm PST
Hotline: [phone]
¿Tiene alguna pregunta, problema o le faltan piezas? Antes de regresar a la tienda, llame
al Servicio al Cliente.
Horario: 8:00 am a 5:00 pm PST
Número gratuito: 1-888-552-0592
Questions, problèmes, parties manquantes? Avant de retourner au magasin appelez
Service à la clientèle
Heures de disponibilité : 8am à 5pm PST
Ligne sans frais: 1-888-552-0592
Thank you for choosing E-Ready Furniture.
Gracias por preferir E-Ready Furniture.
Merci d’avoir choisi E-Ready Furniture.
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
OPTION 2 / OPCIÓN 2 / OPTION 2OPTION 1 / OPCIÓN 1 / OPTION 1

2 of 17
Part List:
Part
11
2
3
4
5
6
7
8
9
1
1
1
1
1
1
3
1
Description
Top Assembly Front (Upper Drawer)
Left (Upper Drawer)
Right Side (Upper Drawer)
Back (Upper Drawer)
Drawer Bottom
Front (Lower Drawer)
Left Side (Lower Drawer)
Right Side (Lower Drawer)
Back (Lower Drawer)
Side Panel Assembly
Corner Support
Center Side Panel
Drawer Pedestal Side Panel
Base
Stretchers
Back Panel
Drawer Pedestal Top Assembly
Quantity Part
10 2
11
12
13
14
15
16
17
18
2
2
2
3
1
1
1
1
Description Quantity

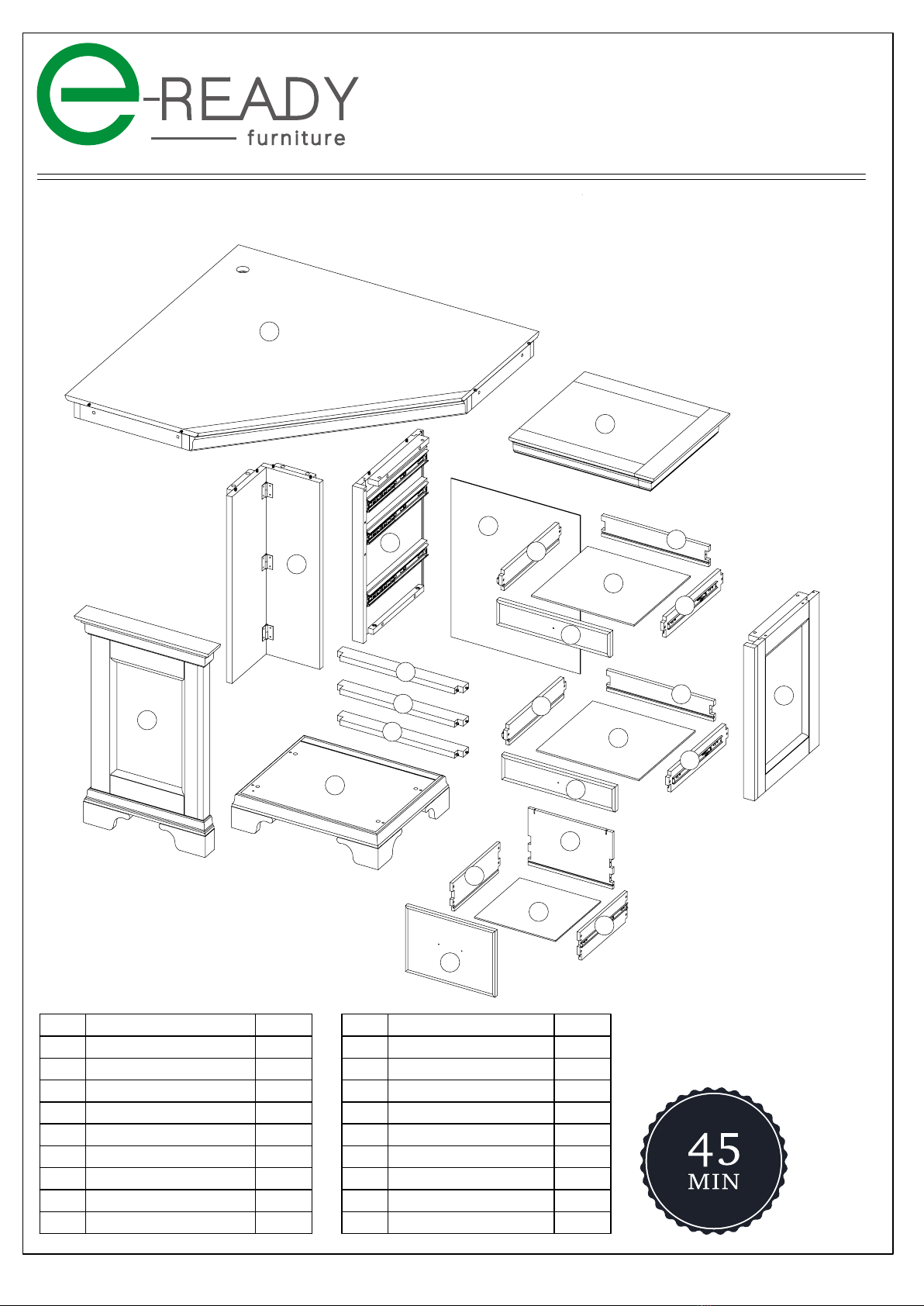

Getting to know your product
Conociendo su producto
Apprendre à connaître votre produit
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
1
2
3
7
9
11
12
13
18
17
15
16
14
14
10
8
8
8
4
5
6
11
12
13
14
10
●
F
O
U
R
T
Y
-
F
I
V
E
M
I
N
U
T
E
●
A
S
S
E
M
B
L
Y
T
I
M
E

3 of 17
Lista de partes:
H1 H2 H3 H4 H5 H6
Hardware List:
Lista de herrajes y accesorios:
Liste des matériaux:
NOTE: Hardware not shown to actual size.
H7 H8 H9 H10 H11
Pieza
11
2
3
4
5
6
7
8
9
1
1
1
1
1
1
3
1
Descripción
Parte superior
Panel lateral
Soporte de esquina
Parte superior del pedestal del cajón
Panel central
Panel lateral del pedestal del cajón
Base
Travesaños
Panel posterior
Parte delantera (Cajón superior)
Parte izquierda (Cajón superior)
Parte derecha (Cajón superior)
Parte posterior (Cajón superior)
Fondo del cajón
Parte delantera (Cajón inferior)
Parte izquierda (Cajón inferior)
Parte derecha (Cajón inferior)
Parte posterior (Cajón inferior)
Cantidad
10 2
11
12
13
14
15
16
17
2
2
2
3
1
1
1
18 1
Liste des pièces:
Pièce
11
2
3
4
5
6
7
8
9
1
1
1
1
1
1
3
1
Description
Assemblage supérieur
Assemblage du panneau de côté
Support de coin
Assemblage supérieur du tiroir
Panneau central
Panneau central du tiroir
Assemblage de la base
Tendeurs
Panneau Arrière
Avant (Tiroir du haut)
Côté Gauche (Tiroir du haut)
Côté droit (Tiroir du haut)
Arrière (Tiroir du haut)
Dessous du tiroir
Avant (Tiroir du bas)
Côté droit (Tiroir du bas)
Côté droit (Tiroir du bas)
Arrière (Tiroir du bas)
Quantité
Pièce Description Quantité
10 2
11
12
13
14
15
16
17
2
2
2
3
1
1
1
18 1
H1
Allen Head Bolt
(1/4"×1-1/4")
Lock Washer
(1/4"×10×1.2 mm)
Flat Washer
(1/4"×16×1.2 mm)
Allen Wrench
Draw Pull
Bolts for Draw Pull
(5/32×1/2")
File Hanger Bar
Knob
Bolts for Knob
(5/32×5/6")
H2
H3
H4
H5
H6
H7
H8
H9
H10
H11
Part Description Quantity
18
18
18
1
1
2
16
2
2
2
1
H1
Perno Allen
(1/4"×1-1/4")
Arandela de presión
(1/4"×10×1.2 mm)
Arandela plana
(1/4"×16×1.2 mm)
Llave Allen
Tirador
Perno para Tirador
(5/32×1/2")
Barra para colgar archivos
Perilla
Pernos para perilla
(5/32×5/6")
H2
H3
H4
H5
H6
H7
H8
H9
H10
H11
Pieza Descripción Cantidad
18
18
18
1
1
2
16
2
2
2
1
H1
Boulon à tête hexagonale Allen
(1/4"×1-1/4")
Rondelle d’arrêt
(1/4"×10×1.2 mm)
Rondelle plate
(1/4"×16×1.2 mm)
Clé Allen
Poignée du tiroir
Boulon
(5/32×1/2")
Barre de suspension
Poignée
Boulons pour poignée
(5/32×5/6")
H2
H3
H4
H5
H6
H7
H8
H9
H10
H11
18
18
18
1
1
2
16
2
2
2
1
NOTA: Las ilustraciones de los herrajes y accesorios no aparecen en su tamaño real.
Les images de matériaux ne sont pas représentatives des grandeurs réelles.NOTE:
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
Screw Tornillo Vis

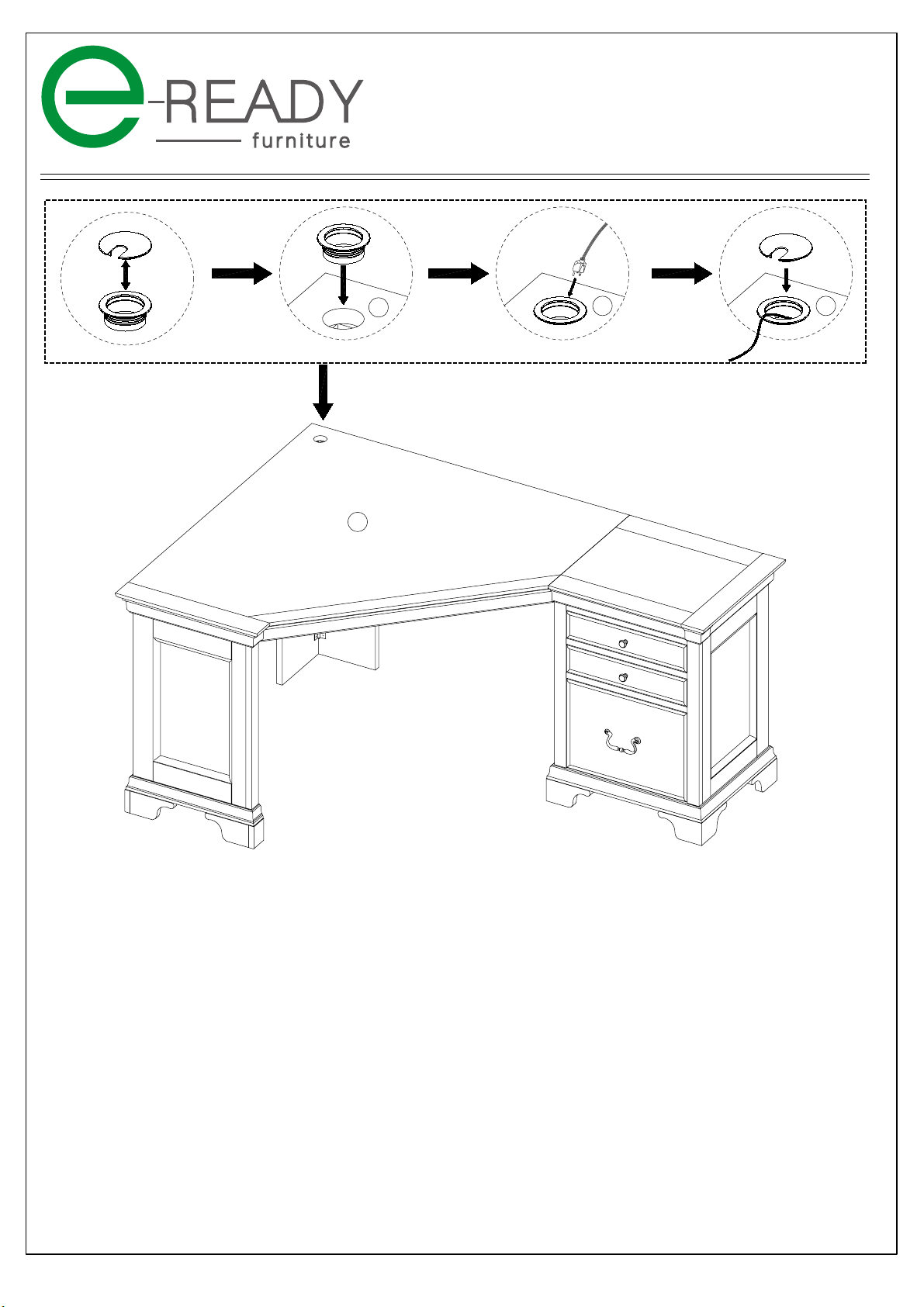

Wire Grommet Protège-filsPasacable

4 of 17
Two persons are recommended for assembly.
Unpack the inventory parts on a soft and smooth surface.
Do not use power tools.
Do not overtighten any connectors.
A Philips head screwdriver is required (no
Se recomienda que dos personas participen en el armado.
Desempaque las partes de inventario sobre una superficie suave y plana.
No utilice herramientas eléctricas.
No apriete demasiado ningún conector.
Para el armado se requiere un destornillador
On recommande que deux personnes soient présentes pour l’assemblage
Déballer les pièces de l’inventaire sur une surface douce et lisse.
N’utilisez pas d’outils électriques.
Ne serrez pas trop les connecteurs.
Un tournevis à tête Philips est nécessaire (non inclus) pour l’assemblage.
tipo Philips (no incluido).
t included) for the assembly.

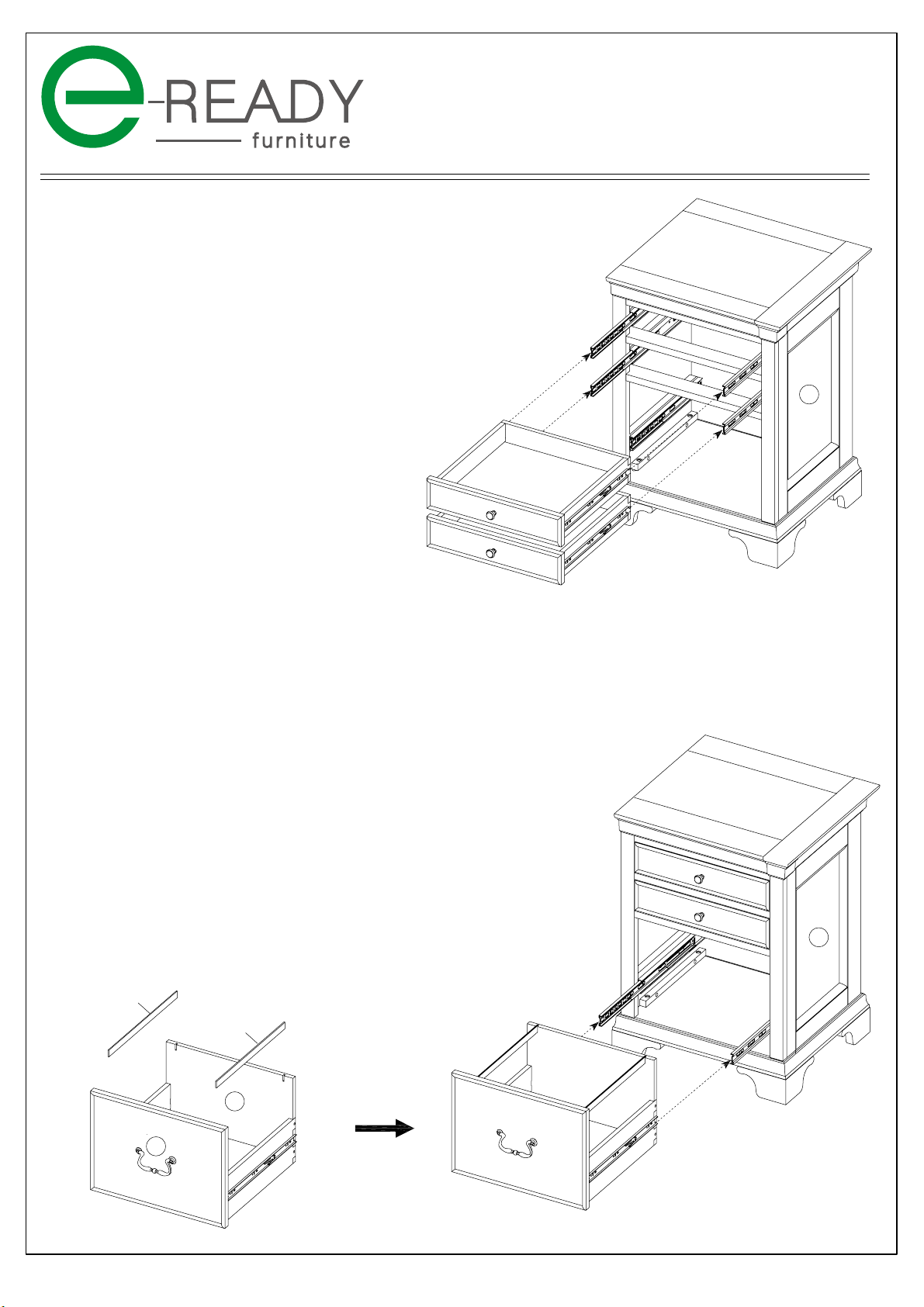

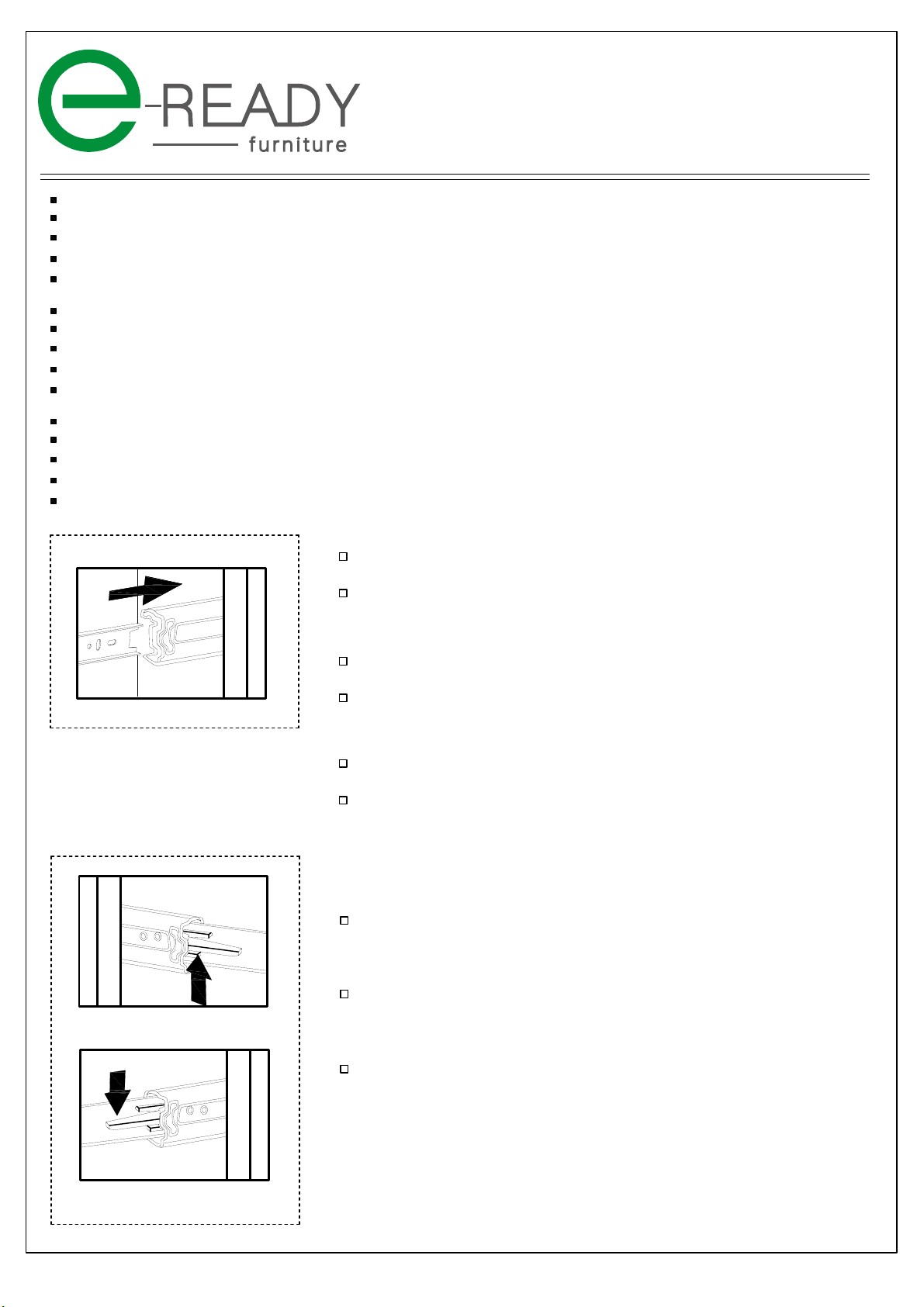

Align metal drawer glides on each side of drawer
with metal drawer glides in the case.
Push drawer into the case until clicking sound is heard
and glides are locked together.
To install the drawer:
Alinee las guías de metal a cada lado del cajón con las guías
de metal en la caja.
Empuje el cajón dentro de la caja hasta que se escuche
un clic y las guías se acoplen.
Para instalar el cajón:
Aligner les pentures du tiroir métallique de chaque côté du tiroir avec
les pentures du tiroir métallique dans le boîtier.
Poussez le tiroir dans le boîtier jusqu’à ce qu’un clic soit entendu et que
les pentures soient verrouillées ensemble.
Pour installer le tiroir :
Press up or down on the back levers in the metal drawer glides
located on each side of the drawer.
To remove the drawer from the case:
Presione hacia arriba o hacia abajo sobre las palancas posteriores
en las guías de metal ubicadas a cada lado del cajón.
Para retirar el cajón de la caja:
Pesez en haut ou en bas sur les leviers arrière dans les pentures
du tiroir métallique situés dans chaque côté du tiroir.
Pour enlever le tiroir du boîtier:
Left / Izquierda / Gauche
Right / Derecha / Droit
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado

5 of 17
Step 1
x 2
x 2
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
4
4
6
6
H1
H4
H2
H4
H1
H2
H3
H3
grooves

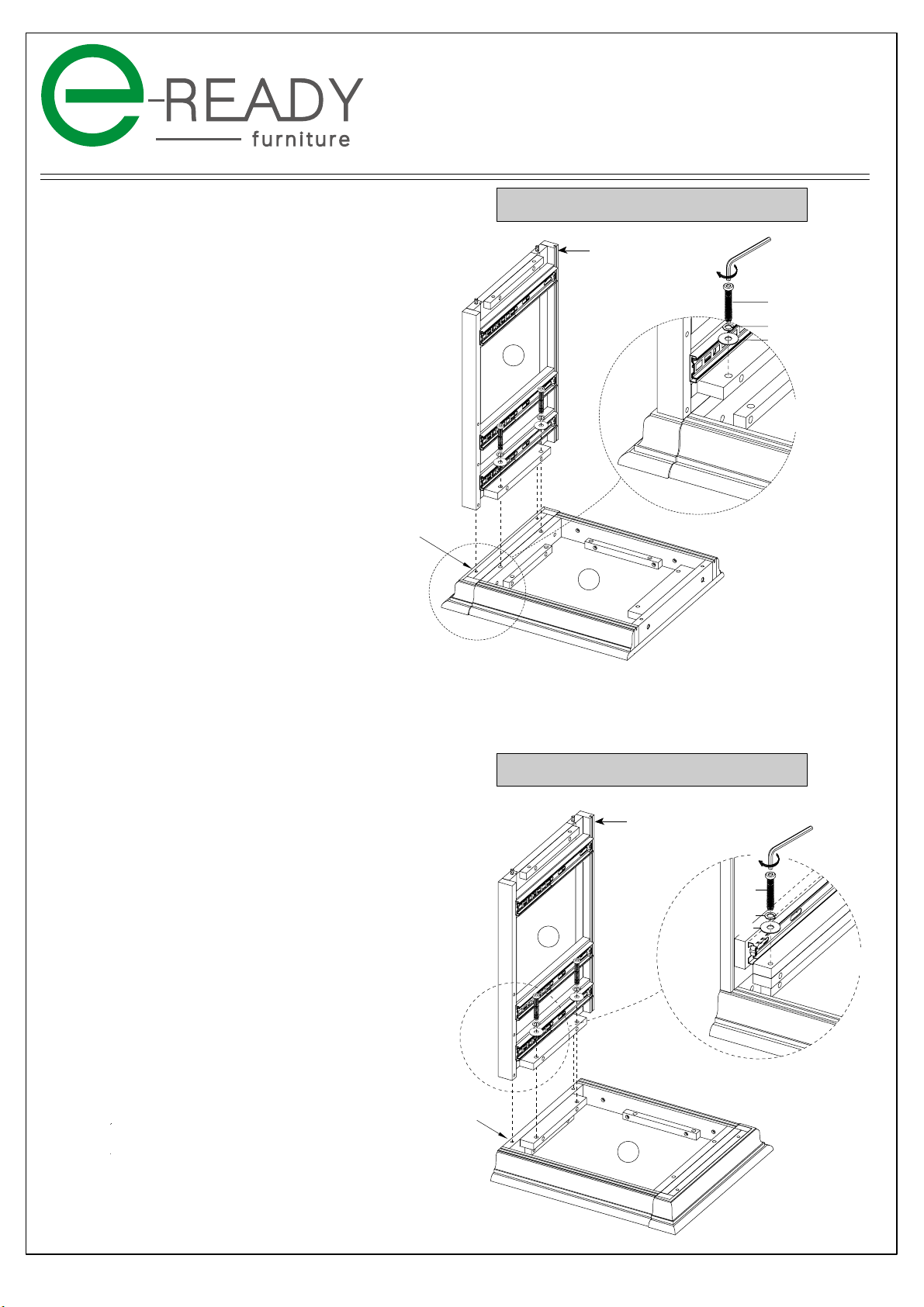

Complete the assembly according to your chosen option:
Connect Drawer Pedestal Side Panel (6) to the Drawer Pedestal Top Assembly (4)
with Head Bolts (H1), Lock Washers (H2) and Flat Washers (H3)
by turning Allen Wrench (H4) clockwise until tight.
Note: Please pay special attention to the position of the
Drawer Pedestal Top Assembly (4) that has molding.
OPTION 1 connects (6) to (4) on the edge with molding.
OPTION 2 connects (6) to (4) on edge without molding.
Paso 1
Complete el armado de acuerdo a la opción que eligió:
Conecte el Panel lateral del pedestal del cajón (6) a la Parte superior del pedestal del cajón (4)
Étape 1
Compléter l’assemblage selon l’option choisie:
Connecter le Panneau central du tiroir (6) à l’assemblage supérieur du tiroir (4)
avec les boulons à tête hexagonale Allen (H1), les rondelles d’arrêt (H2)
et les rondelles plates (H3) en tournant la clé Allen (H4) dans le sens
des aiguilles d’une montre jusqu’à ce qu’il soit presque serrés.
Notez: S’il vous plaît porter une attention spéciale à l’assemblage
supérieur du tiroir (4) qui a une moulure.
OPTION 1: Connecter (6) à (4) au bout avec une moulure.
OPTION 2: Connecter (6) à (4) au bout sans moulure.
utilizando Pernos Allen (H1), Arandelas de presión (H2) y Arandelas planas (H3)
al girar la Llave Allen (H4) en el sentido de las agujas del reloj hasta que estén ajustados.
Nota: Preste especial atención a la posición de la Parte superior
del pedestal del cajón (4) que tiene moldura.
OPCIÓN 1 conecte (6) a (4) en el borde con moldura.
OPCIÓN 2 conecte (6) a (4) el borde sin moldura.
ranuras
rainures
grooves
ranuras
rainures
OPTION 2 / OPCIÓN 2 / OPTION 2
OPTION 1 / OPCIÓN 1 / OPTION 1
The edge with molding
El borde con moldura
Le bord de moulage
The edge without molding
El borde sin moldura
Bout sans moulure

6 of 17
Step 2
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
8
5
6
4
6
8
grooves
ranuras
rainures
finished edge
borde acabado
bord fini
Insert a Stretcher (8) into the Drawer Pedestal Side Panel (6), lift the right end of
the Stretcher (8) slightly up approximately .75” to insert wooden dowels on
the stretcher to the pre drilled holes on the Center Side Panel (5).
Then insert the wooden dowels into the pre drilled holes on
Drawer Pedestal Top Assembly (4).
Note the side with grooves should be on the back.
Paso 2
Inserte un Travesaño (8) en el Panel lateral del pedestal del cajón (6),
levante ligeramente el extremo derecho del Travesaño aproximadamente .75”
para insertar los pasadores de madera en el travesaño de acuerdo a los
agujeros pretaladrados en el Panel central (5).
Luego, inserte los pasadores de madera en los agujeros pretaladrados
en la Parte superior del pedestal del cajón (4).
Nota: el lado con las ranuras debe estar en la parte de atrás.
Étape 2
Insérer un Tendeur (8) dans le Panneau central du tiroir (6) lever le côté droit du
Tendeur (8) légèrement vers le haut d’approximativement 75’’ pour y insérer des
chevilles en bois dans les trous pré percés du Panneau central (5)
Ensuite insérez les chevilles en bois dans les trous pré percés
à l’Assemblage supérieur du tiroir (4).
Notez que le côté avec des rainures devrait être derrière.
grooves
ranuras
rainures

7 of 17
Step 3
x 2
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
8
5
6
8
8
6
5
8
8
8
H4
H1
H2
H3
finished edge

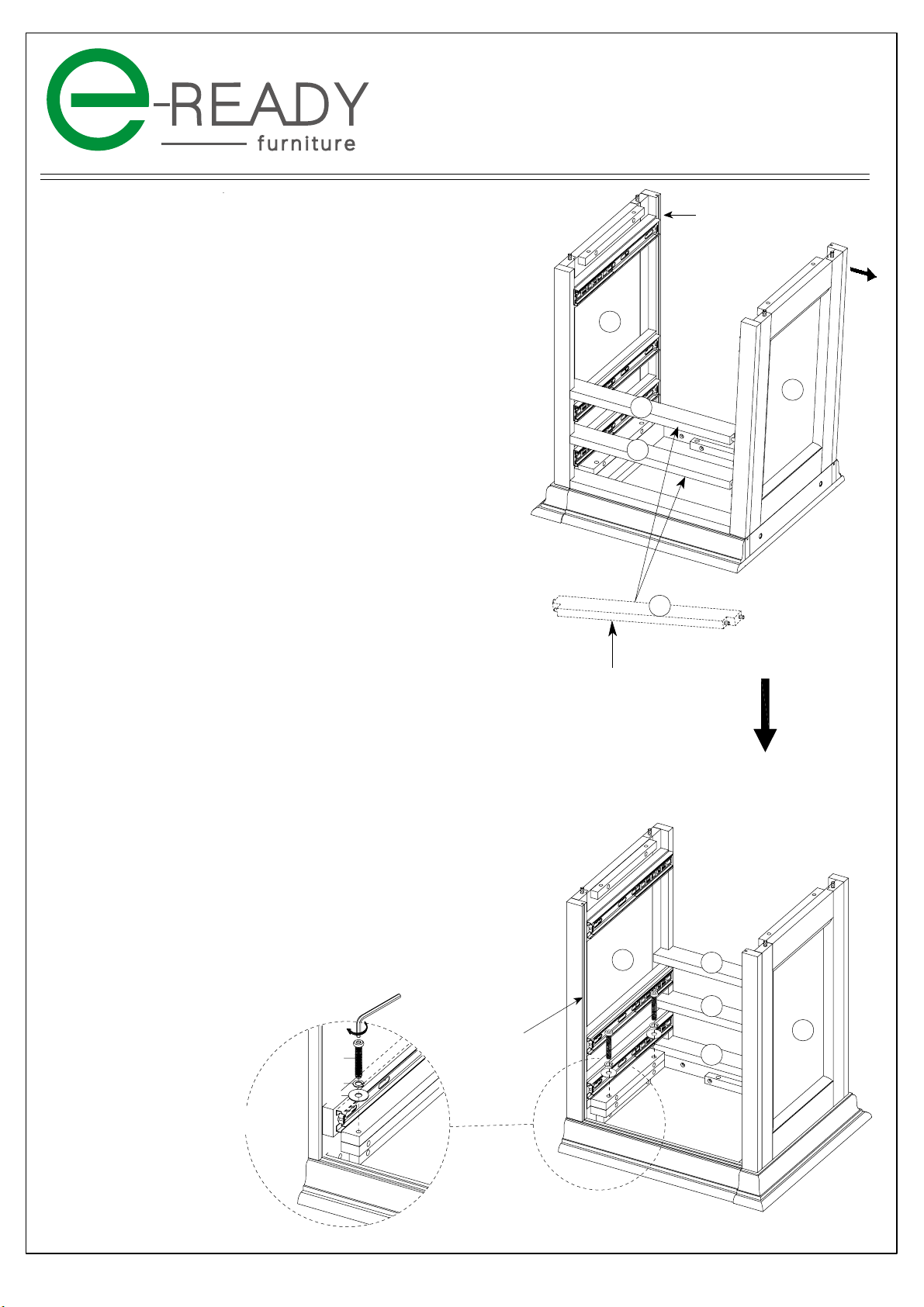

Pull the Center Side Panel (5) out approximately .75 inch,

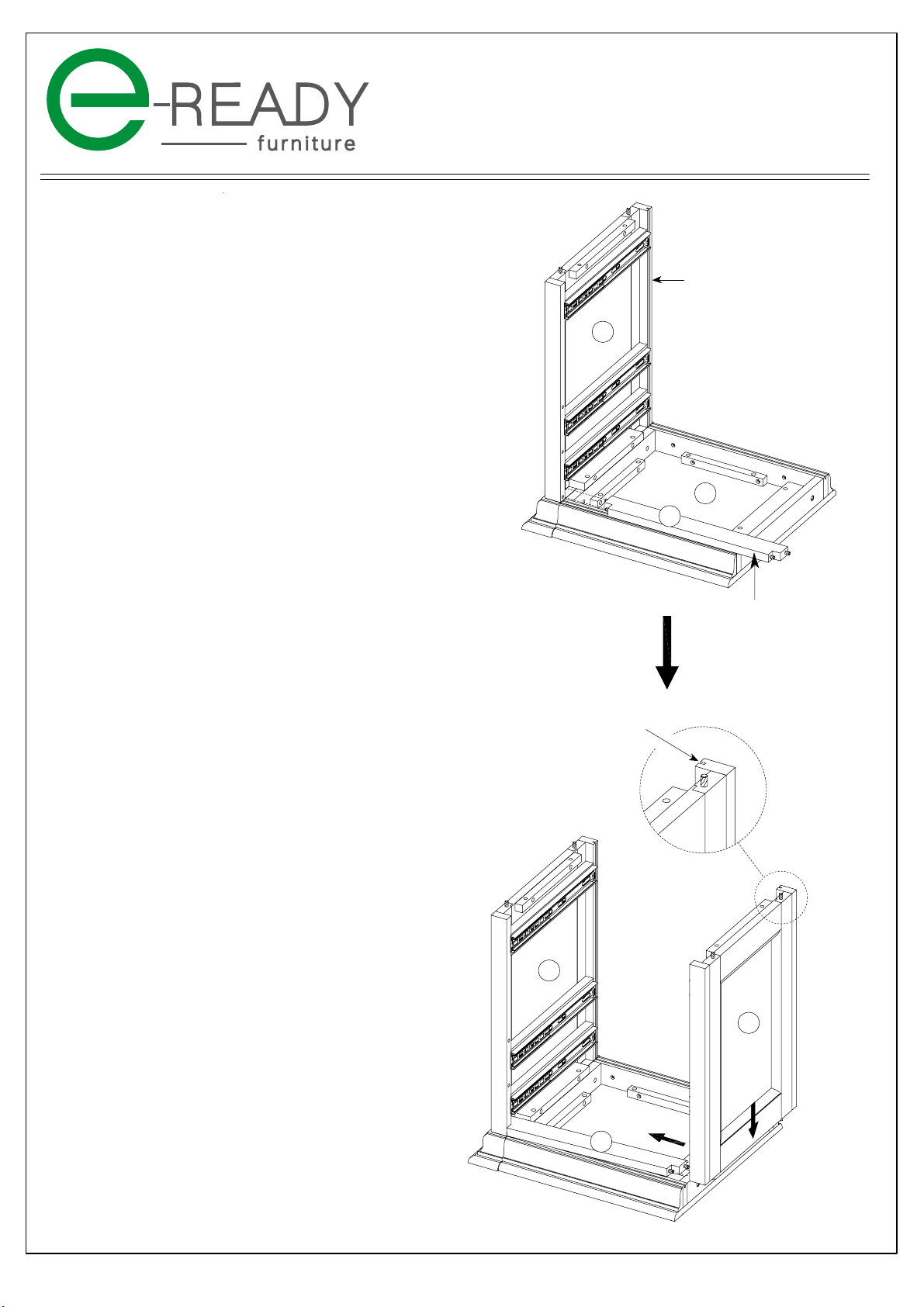

connect the remaining 2 Stretchers (8) to the Center Side Panel (5)
and the Drawer Pedestal Side Panel (6) with Head Bolts (H1),
Lock Washers (H2) and Flat Washers (H3) by turning Allen Wrench (H4)
clockwise until tight.
Note: 1) When connecting the stretchers (8), keep them aligned and
connect one end to the Drawer Pedestal Side Pane (6) and
then connect the other end to the Center Side Panel (5).
2) The middle Stretcher should be connected before the upper.
Paso 3
Saque el Panel central (5) aproximadamente.75 de pulgada,
Étape 3
Tirer le Panneau central (5) d’environ 75 pouces connectez les deux tendeurs restants (8)
au panneau central (5) et ensuite connectez l’autre bout au panneau central du tiroir (6)
avec les boulons à tête hexagonale Allen (H1), les rondelles d’arrêt (H2) et les
rondelles plates (H3) en tournant la clé Allen (H4) dans le sens des aiguilles
d’une montre jusqu’à ce qu’il soit presque serrés.
Note: 1) Lors de la connexion des Tendeurs (8) gardez-les aligner et connectez
un bout au Panneau central du tiroir (6) et ensuite connectez l’autre
au Panneau central (5).
2) Le tendeur du milieu devrait être connecté avant celui du haut.
conecte los 2 Travesaños restantes (8) al Panel central (5)
y al Panel lateral del pedestal del cajón (6) utilizando Pernos Allen (H1),
Arandelas de presión (H2) y Arandelas planas (H3) al girar la Llave Allen (H4)
en el sentido de las agujas del reloj hasta que estén ajustados.
Nota: 1) Al conectar los Travesaños (8), manténgalos alineados y conecte
un extremo al Panel lateral del pedestal del cajón (6) y
luego conecte el otro extremo al Panel central (5).
2) El Travesaño medio debe ser conectado antes del superior. borde acabado
bord fini
grooves
ranuras
rainures
grooves
ranuras
rainures

8 of 17
Step 4
Step 5
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado

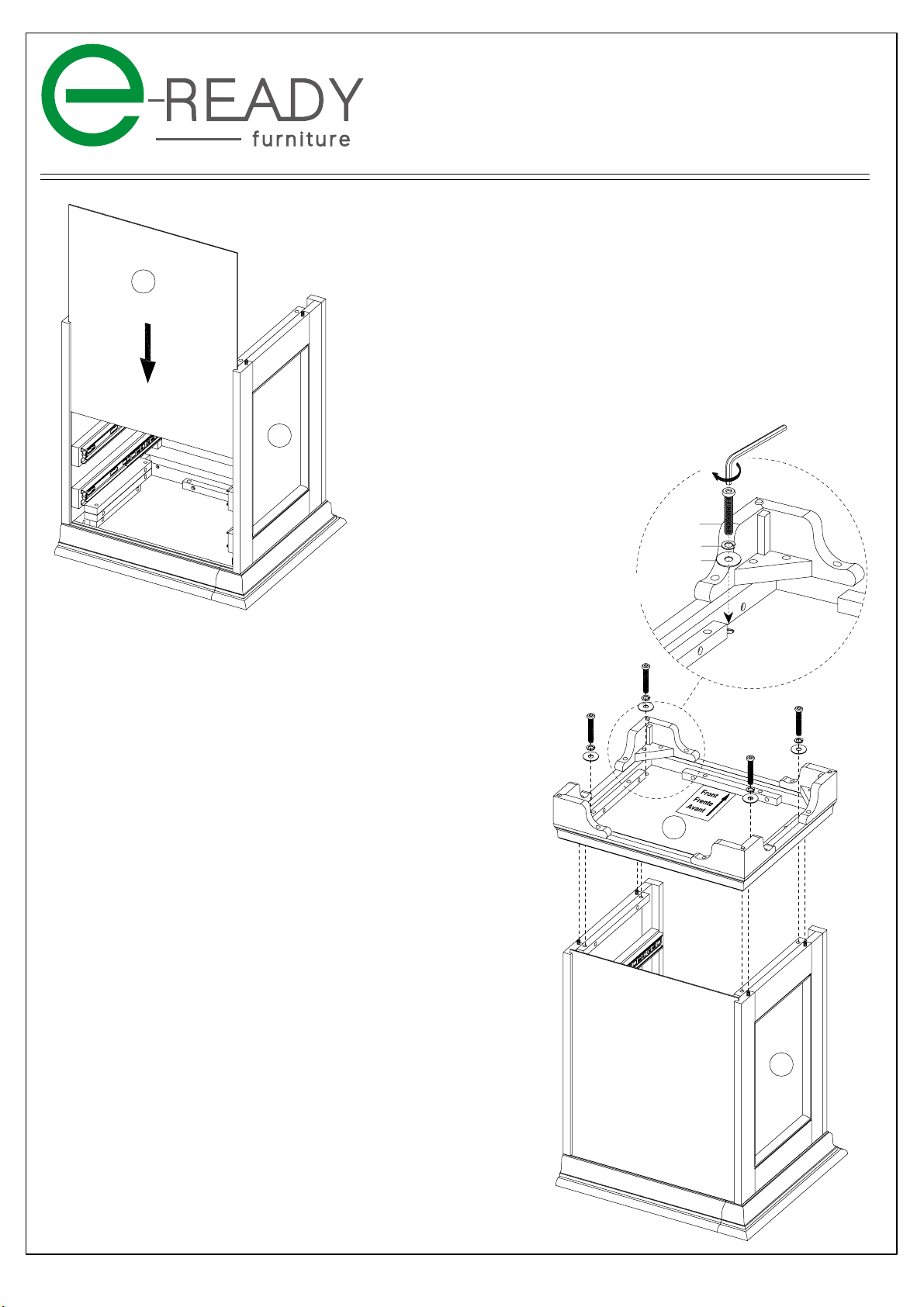

Connect Base (7) to the current assembly with Allen Head Bolts (H1),
Lock Washers (H2) and Flat Washers (H3) by turning Allen Wrench (H4)
clockwise until tight.
Paso 5
Conecte la Base (7) al montaje actual utilizando Pernos Allen (H1),
Étape 5
Connecter l’assemblage de la Base (7) à l’assemblage actuel avec les boulons
à tête hexagonale Allen (H1), les rondelles d’arrêt (H2) et les rondelles plates (H3)
en tournant la clé Allen (H4) dans le sens des aiguilles d’une montre jusqu’à ce
qu’il soit presque serrés.
Arandelas de presión (H2) y Arandelas planas (H3) al girar la Llave Allen (H4)
en el sentido de las agujas del reloj hasta que estén ajustados.
Insert the Right Back Panel (9) into the grooves on the Center Side Panel (5)
Paso 4
Inserte el Panel posterior derecho (9) en las ranuras del Panel central (5)
y del Panel lateral del pedestal del cajón (6).
Étape 4
Insérer le panneau du côté droit (9) dans les rainures du panneau central du tiroir (5)
et du panneau central du tiroir (6).
and the Drawer Pedestal Side Panel (6).
H1
H4
H2
H3
Note: Please note the mark and arrow on Base (7) when doing assembling.
Nota: Por favor, tenga en cuenta la marca y la flecha en Base (7)
al momento del armado.
Notez: S’il vous plaît notez la marque et la flèche Base (7) lors de l’assemblage.
x 4
7
6
9
6

9 of 17
Step 6 x 2
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
12
10
10
11
10
11
10

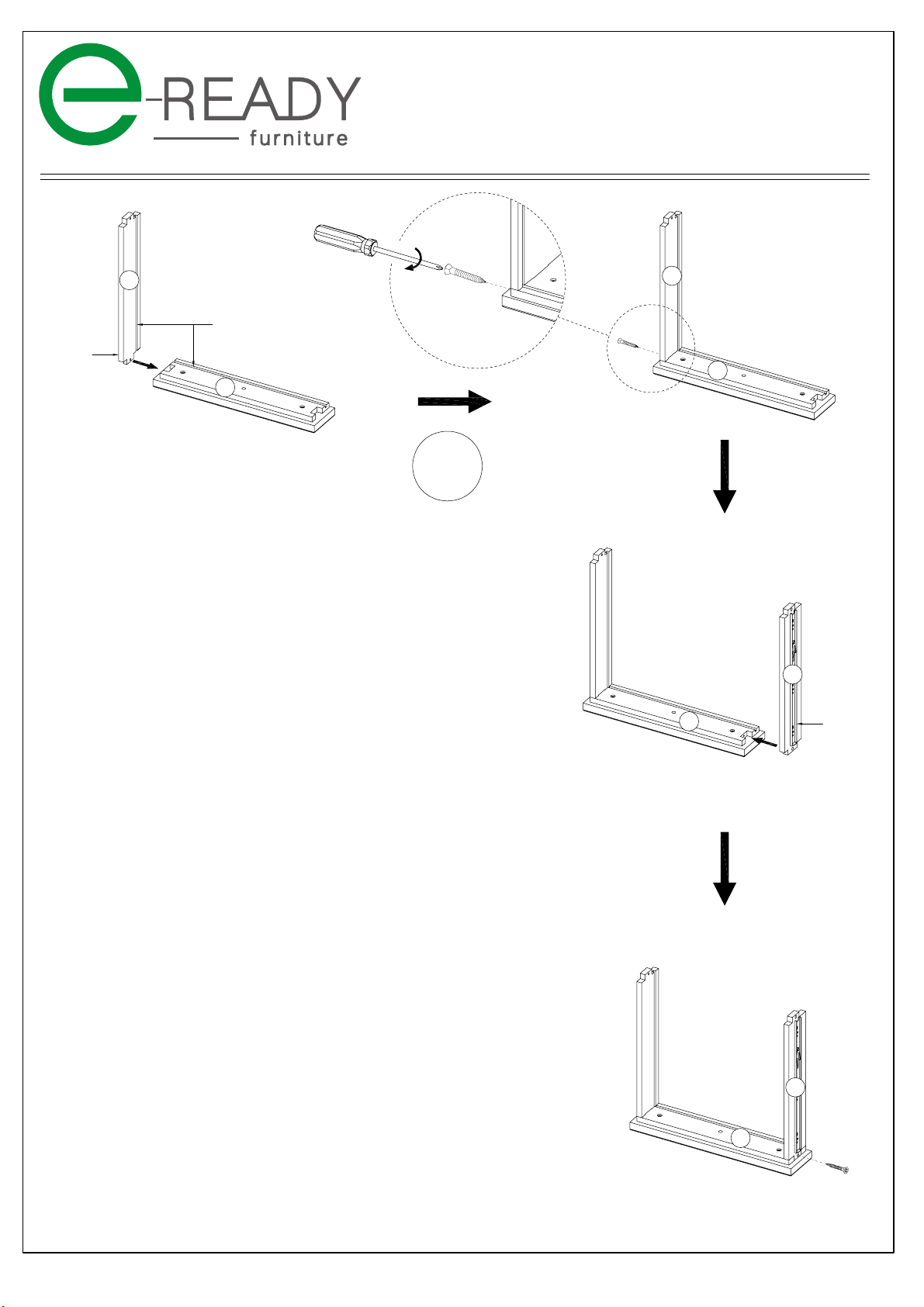

Assemble drawers as the arrows show:
1) Attach a Left Side (Upper Drawer) (11) to the Front (Upper Drawer) (10).
Paso 6
Arme los cajones según lo muestran las flechas:
1) Una la Parte izquierda (Cajón superior) (11) a la Parte delantera (Cajón superior) (10).
Étape 6
Assemblez les tiroirs tel qu’indiqué par les flèches:
1) Attachez le côté gauche (Tiroir du haut) (11) à l’avant (Tiroir du haut) (10) S’il vous plaît
notez la marque et la flèche (11) lors de l’assemblage.
2) Insérer une Vis (H7) dans les trous pré percés du côté gauche (Tiroir du haut) (11)
et tournez un tournevis Philips jusqu’à ce que ce soit presque serré.
3) Répétez 1) et 2) pour connecter le côté droit (Tiroir du haut) (12)
à l’avant (Tiroir du haut) (10).
Por favor, tenga en cuenta la marca y la flecha en (11) al momento del armado.
2) Inserte un Tornillo (H7) en el agujero pretaladrado en la Parte izquierda (Cajón superior) (11)
y gire utilizando un Destornillador Philips hasta que esté ajustado.
3) Repita 1) y 2) para conectar la Parte derecha (Cajón superior) (12)
a la Parte delantera (Cajón superior) (10).
Please note the mark and arrow on (11) when assembling.
2) Insert a Screw (H7) into the pre drilled hole on Left Side (Upper Drawer) (11)
and turn with a Philips Screwdriver until tight.
3) Repeat 1) and 2) to connect Right Side (Upper Drawer) (12)
to the Front (Upper Drawer) (10).
front
grooves
ranuras
rainures
favant
rente
front
favant
rente
12
H7
H7
H7

10 of 17
Step 7
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
12
11
11
12
10
13
14
10
11
12

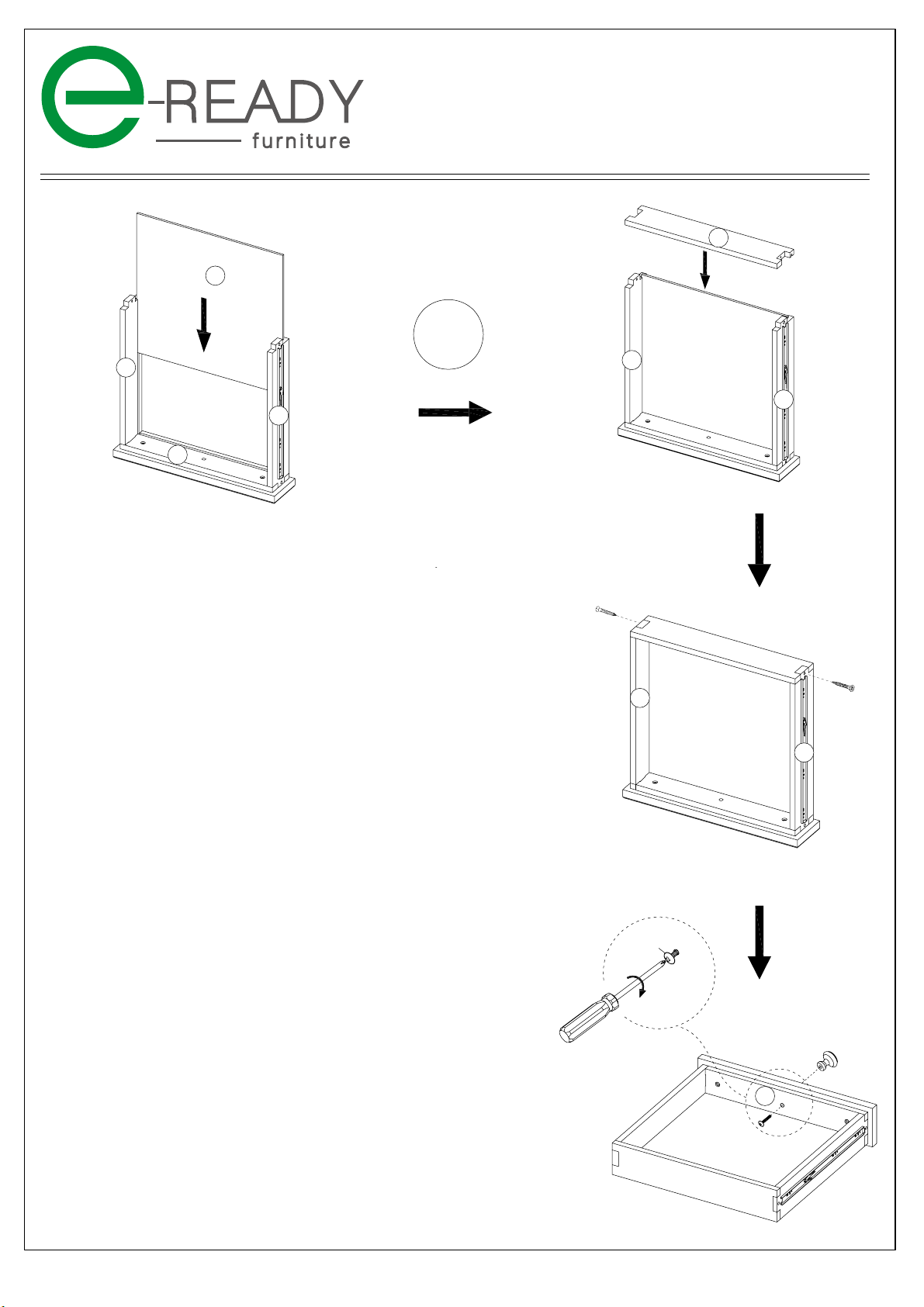

1) Insert Drawer Bottom (14) into the grooves on Left Side (Uppe
Paso 7
1
Étape 7
1) Insérer le dessous du tiroir (14) dans les rainures du côté gauche
(Tiroir du haut) (11) et côté droit (Tiroir du haut) (12).
2) Attachez le derrière (Tiroir du haut) (13) à l’assemblage actuel du tiroir du haut.
3) Insérer les deux vis (H7) dans les trous pré percés des côtés gauche et droit
(Tiroir du haut) (11) &(12) et tournez un tournevis Philips jusqu’à ce
que ce soit presque serré.
4) Connectez la poignée (H9) à l’avant (10) avec les boulons pour poignée (H10)
en tournant avec tournevis Philips jusqu’à ce que ce soit presque serré.
）Inserte el Fondo del cajón (14) en las ranuras de la Parte izquierda
(Cajón superior) (11) y de la Parte derecha (Cajón superior) (12).
2) Una la Parte posterior (Cajón superior) (13) al montaje actual del cajón superior.
3) Inserte dos Tornillos (H7) en los agujeros pretaladrados en las Partes Izquierda
y Derecha (Cajón superior) (11) y (12), y gire utilizando un Destornillador Philips
hasta que estén ajustados.
4) Conecte la Perilla (H9) a la Parte delantera (10) con Pernos para perilla (H10)
al girar utilizando un Destornillador Philips hasta que estén ajustados.
r Drawer) (11)
and Right Side (Upper Drawer) (12).
2) Attach Back (Upper Drawer) (13) to the current upper drawer assembly.
3) Insert two Screws (H7) into the pre drilled holes on Left & Right Side
(Upper Drawer) (11) & (12) and turn with a Philips Screwdriver until tight.
4) Connect Knob (H9) to the Front (10) with Bolt for Knob (H10) by turning
with a Philips Screwdriver until tight.
H10
H9
x 2
H7
H7

11 of 17
Step 8
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
Repeat Step 6 and Step 7 to assemble Lower Drawe
Paso 8
Repita los Pasos 6 y Paso 7 para armar el Cajón inferior.
Étape 8
Répétez l’étape 6 et 7 pour assembler le tiroir du bas.
r.
14
17
15
15 15
17
17
15
front
favant
rente
grooves
ranuras
rainures front
favant
rente
16
16
16
H7
H7
H7
H7
H7

12 of 17
Step 9

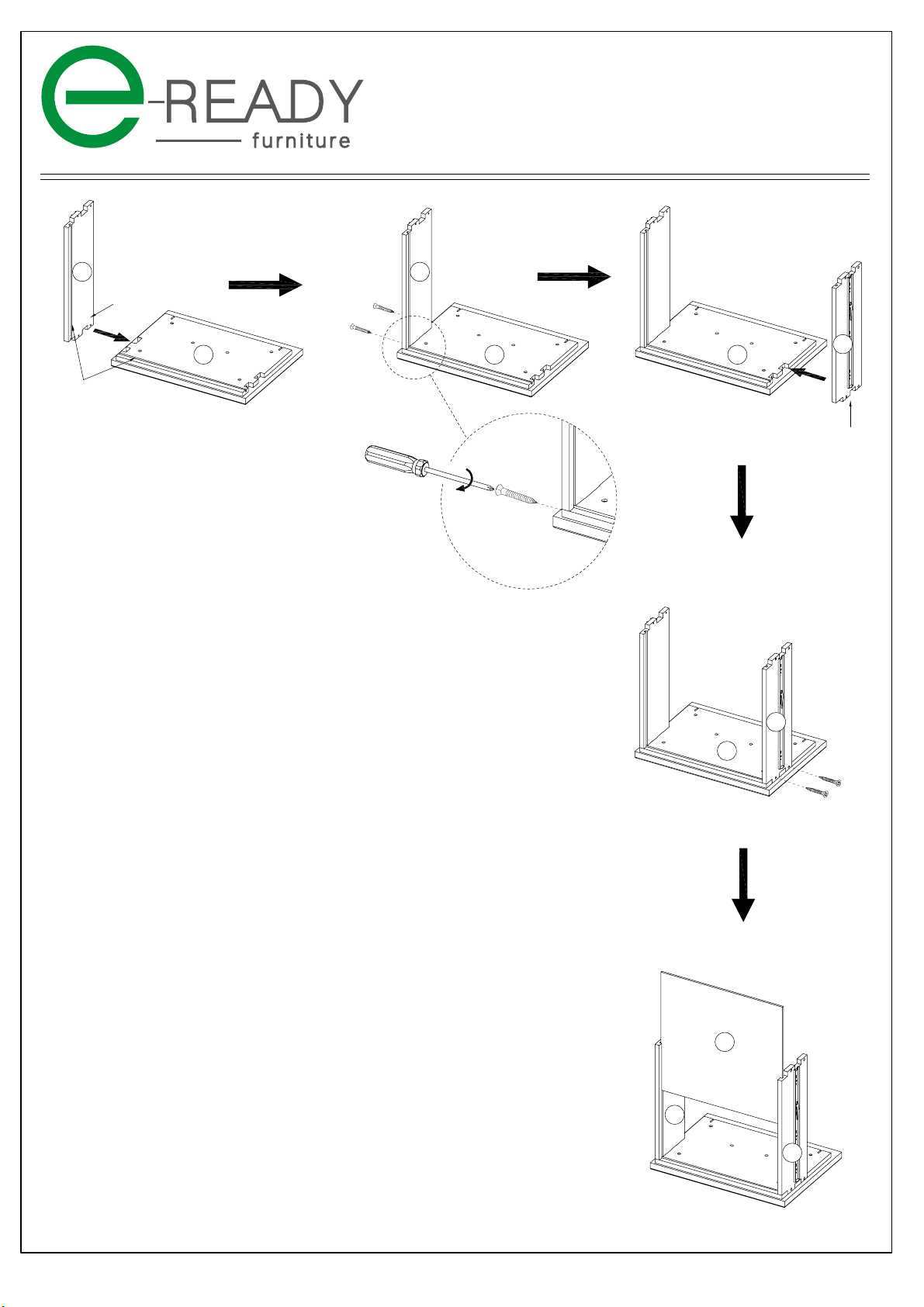

1) Connect the Back (Lower Drawer) (18) to the current assembly with Screws (H7).
Paso 9
1) Conecte la Parte posterior (Cajón inferior) (18) al montaje actual con Tornillos (H7).
Étape 9
1) Connectez l’arrière (Tiroir du bas) (18) à l’assemblage actuel avec
les deux vis (H7).
2) Insérer 4 vis (H11) dans les trous pré percés sur les côtés droits et gauches
du tiroir du bas (16) & (17) et serrez avec un tournevis Philips.
3) Connectez les trois parties de la poignée de la porte (H5) comme un tout
et insérez la dans les trous pré percés sur l’avant (Tiroir du bas) (15).
4) Insérez les boulons pour la poignée du tiroir (H6) dans les trous
pré percés sur le derrière du panneau avant (Tiroir du bas) (14).
2) Inserte 4 Tornillos (H11) en los agujeros pretaladrados en las Partes Izquierda y
Derecha (Cajón inferior) (16) y (17) y ajuste con un destornillador Philips.
3) Conecte las 3 partes del Tirador (H5) como un todo e inserte en los
agujeros pretaladrados en la Parte delantera (Cajón inferior) (15).
4) Inserte los Pernos para tirador (H6) en los agujeros pretaladrados
de la parte posterior del Panel delantero (Cajón inferior) (15)
y ajuste con un destornillador Philips.
2) Insert 4 Screws (H11) into the pre drilled holes on the Left & Right Side (Lower Drawer)
(16) & (17) and tighten with a Philips screwdriver.
3) Connect the 3 parts of Door Pull (H5) as a whole and insert into the pre drilled holes
on Front (Lower Drawer) (15);
4) Insert the Bolts for Draw Pull (H6) into the pre drilled holes on the back of the
Front Panel (Lower Drawer) (14) and tighten them with a Philips screwdriver.
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
H5
H6
15
18 16
15 17
18
16
18
16
H7
H7
H7
H7
H7

13 of 17
Step 10
Step 11
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
Install the two upper drawers into the desk.
Paso 10
Instale los dos cajones superiores en el escritorio.
Consulte la Página 4 donde aparecen las instrucciones
de alineamiento e instalación.
Étape 10
Installer les deux tiroirs du haut dans le bureau.
Référez-vous à la page 4 pour des instructions
sur comment les aligner et les installer.
Refer to Page 4 for the instructions on how to align and install.
1
Paso 11
1) Coloque las dos Barras para colgar archivos (H8) en los espacios.
Étape 11
1) Placez les deux barres de suspension (H8) dans les fentes.
2) Installez le tiroir du bas dans le bureau.
Référez-vous à la page 4 pour des instructions sur comment
les aligner et les installer.
2) Instale el cajón inferior en el escritorio.
Consulte la Página 4 donde aparecen las instrucciones
de alineamiento e instalación.
）Place the two File Hanger Bars (H8) into the slots.
2）Install the lower drawer into the desk.
Refer to Page 4 for the instructions on how to align and install.
18
H8
H8
15
6
6

14 of 17
Step 12
Step 13
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
3
Pull out and extend Corner Support (3).
Paso 12
Saque y extienda el Soporte de esquina (3).
Étape 12
Tirer et étirer le support de coin (3).

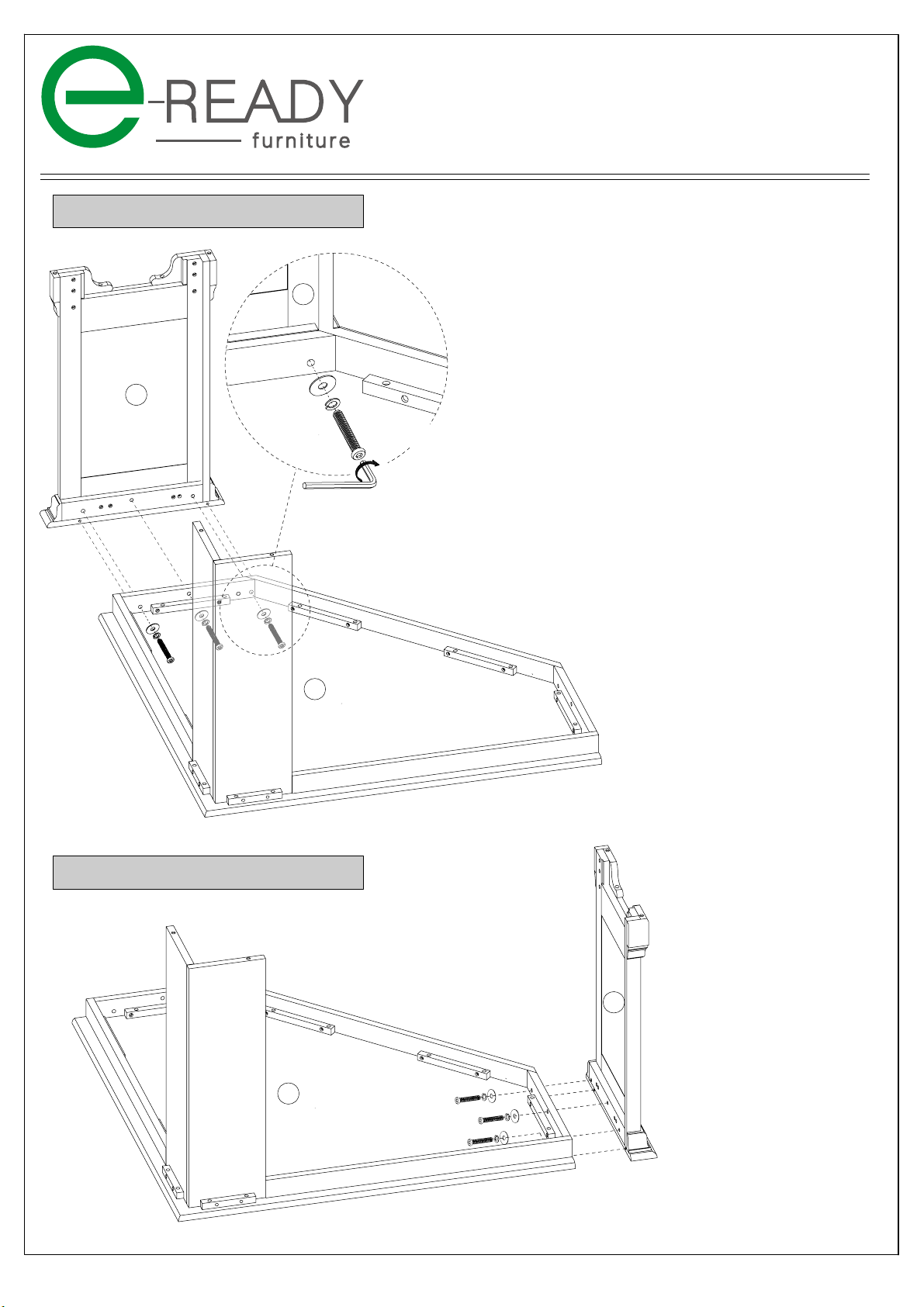

Connect the Corner Support (3) to the Left Top Assembly (1) w
Paso 13
Conecte el Soporte de esquina (3) a la Parte superior izquierda (1) utilizando Pernos Allen (H1),
Arandelas de presión (H2) y Arandelas planas (H3) al girar la Llave Allen (H4) en el sentido de
las agujas del reloj hasta que estén ajustados.
Étape 13
Connectez le support de coin (3) à l’assemblage supérieur (1) avec les boulons
à tête hexagonale Allen (H1), les rondelles d’arrêt (H2) et les rondelles plates (H3)
en tournant la clé Allen (H4) dans le sens des aiguilles d’une
montre jusqu’à ce qu’il soit presque serrés.
ith Allen Head Bolts (H1),
Lock Washers (H2) and Flat Washers (H3) by turning Allen Wrench (H4) clockwise until tight.
x 4
3
H4
H1
H2
H3
1

15 of 17
Step 14
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
2

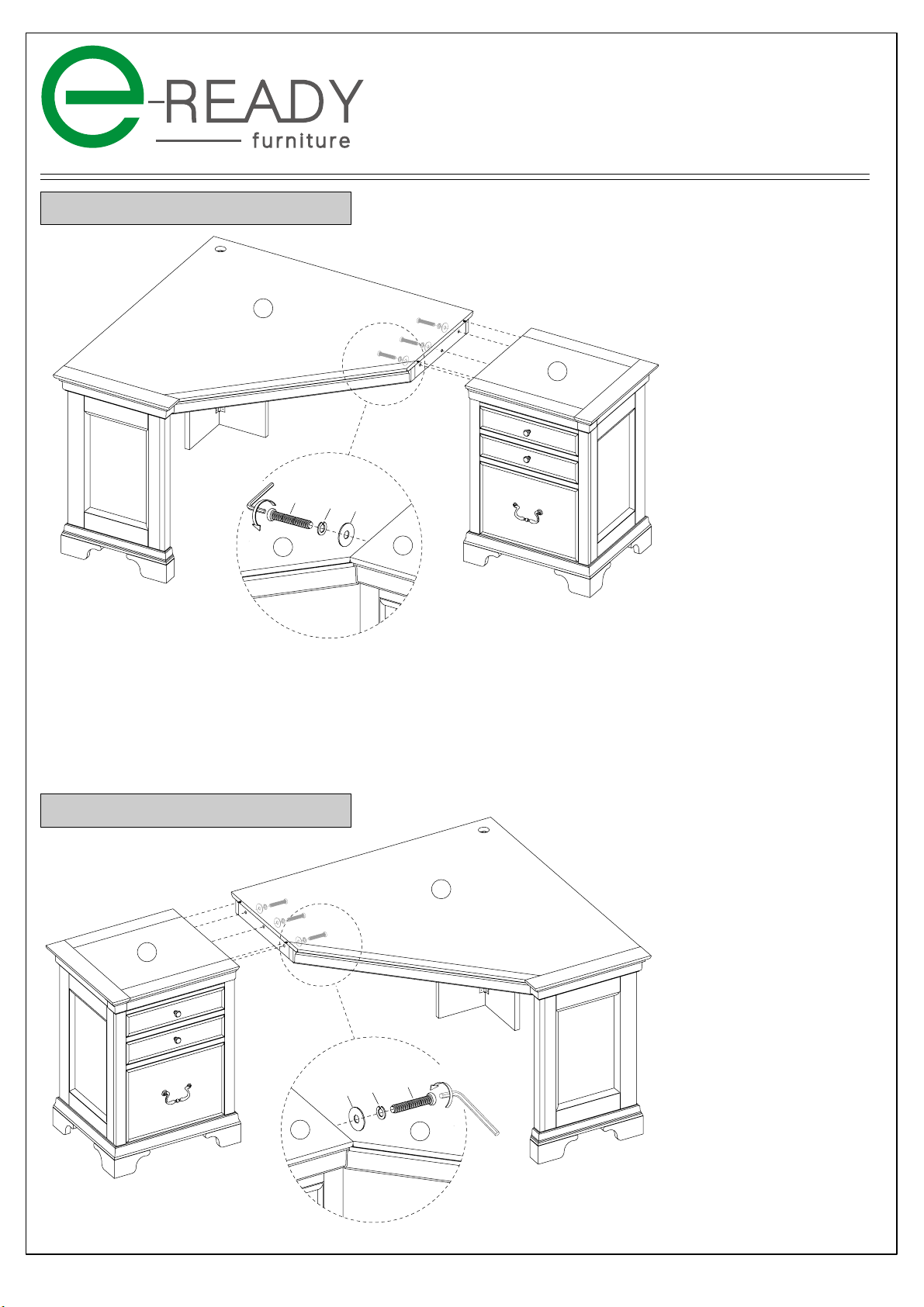

Place the top of the Left Top Assembly (1) facing the floor,
and connect the Left Front Assembly (2) to the Left Top Assembly (1)
with Allen Head Bolts (H1), Lock Washers (H2) and Flat Washers (H3)
by turning Allen Wrench (H4) clockwise until tight.
Paso 14
Coloque la parte de arriba de la Parte superior izquierda (1)
Étape14
Placez le dessus de l’assemblage supérieur (1) en fessant pointé
la face avec le plancher et connectez l’assemblage du panneau
de côté (2) à l’assemblage supérieur (1) avec les boulons à
tête hexagonale Allen (H1), les rondelles d’arrêt (H2) et les
rondelles plates (H3) en tournant la clé Allen (H4) dans le sens
des aiguilles d’une montre jusqu’à ce qu’il soit presque serrés.
sobre el suelo y conecte la Parte delantera izquierda (2)
a la Parte superior izquierda (1) utilizando Pernos Allen (H1),
Arandelas de presión (H2) Arandelas planas (H3) al girar la
Llave Allen (H4) en el sentido de las agujas del reloj hasta
que estén ajustados.
OPTION 2 / OPCIÓN 2 / OPTION 2
OPTION 1 / OPCIÓN 1 / OPTION 1
x 3
H1
2
2
1
H4
H2
H3
1

16 of 17
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
1
14
4
1
4
H1
H4 H2 H3
1
4
H1
H4
H2
H3
x 3
x 3
Turn Desk right side up and connect the assembly completed in Step 14
to the drawer assembly completed in Step 11 with Allen Head Bolts (H1),
Lock Washers (H2) and Flat Washers (H3) by turning Allen Wrench (H4)
clockwise until tight.
Step 15
Voltee boca arriba el escritorio y conecte el montaje completado
en el Paso 14 al montaje del cajón completado en el Paso 11
utilizando Pernos Allen (H1), Arandelas de presión (H2) y
Arandelas planas (H3) al girar la Llave Allen (H4) en el
sentido de las agujas del reloj hasta que estén ajustados.
Paso 15
Tourner le bureau sur le côté droit et connectez l’assemblage réalisé
dans l’étape 14 à l’assemblage complété dans l’étape 11 avec
les boulons à tête hexagonale Allen (H1), les rondelles d’arrêt (H2)
et les rondelles plates (H3) en tournant la clé Allen (H4) dans le
sens des aiguilles d’une montre jusqu’à ce qu’il soit presque serrés.
Étape 15
OPTION 1 / OPCIÓN 1 / OPTION 1
OPTION 2 / OPCIÓN 2 / OPTION 2

17 of 17
Assembly Instructions
Instructions d'ssemblage
Instrucciones de Armado
1
11
1
Step 16
Separate the two parts of the Wire grommet (H11), place the lower part onto the hole on the desktop (1),
pull the power cord through the hole, and then place the cover over the hole as shown.
Paso 16
Separe las dos partes del Pasacables (H11), coloque la parte inferior en el agujero de la Parte superior (1),
tire el cable de alimentación a través del agujero, y luego coloque la tapa en el agujero según lo muestra la ilustración.
Étape 16
Séparer les deux parties du protège-fils (H11), placez la partie du bas dans les trous de l’assemblage supérieur (1),
tirer le cordon d’alimentation à travers du trou, et ensuite placez le protège-fils sur le trou tel que l’image le montre.
