Earth Way 7350SU User manual

EarthWay
Drop Spreader Full Rate Path
Drop Spreader Half Rate Path
EarthWay
EarthWay
EV-N-SPRED
EV-N-SPRED
®
®
ASSEMBLY and OPERATING
INSTRUCTIONS
for 7350SU Drop Spreader
DIRECTIVES D’ASSEMBLAGE
et D’UTILISATION
pour 7350SU Épandeur Par Gravité
INSTRUCCIONES de la ASAMBLEA y
de FUNCIONAMIENTO
para 7350SU Esparcidor De la Gravedad
PLEASE CALL IF YOUARE MISSING ANY PARTS OR HAVEANY
QUESTIONS REGARDING THE SAFE OPERATION OF THIS PRODUCT.
(574-848-7491 OR 800-294-0671)
APPELEZ SI VOUS MANQUEZ N’IMPORTE QUELLES PIECES
OU VEUILLEZAYEZ TOUTES LES QUESTIONS CONCERNANT
L’EXPLOITATION SURE DE CE PRODUIT. (574-848-7491 OR 800-294-0671)
LLAME SI USTED ESTÁ FALTANDO CUALESQUIERA PIEZAS O TENGA
POR FAVOR CUALQUIER PREGUNTA CON RESPECTO A LA OPERACIÓN
SEGURA DE ESTE PRODUCTO. (574-848-7491 OR 800-294-0671)
OPERATING INSTRUCTIONS
Before lling hopper, become familiar with the operation of this spreader.
Obtain proper setting for material to be used from the SETTING MATRIX ¾
included with this spreader.
Move stop bolt on rate gauge assembly to the proper setting.¾
While pushing spreader forward, push control lever forward to the stop bolt. ¾
To stop, pull lever back to close ow holes before you stop moving.
When nished, empty any remaining material from hopper.¾
Thoroughly wash spreader and allow to dry before storing.¾
No oiling is necessary.¾
DIRECTIVES D’UTILISATION
Avant de remplir la trémie, familiarisez-vous avec le mode d’emploi de l’épandeur.
Consultez le TABLEAU DE RÉGLAGE an de savoir lequel utiliser selon le ¾
type de produit que vous appliquez.
Placez le boulon d’arrêt au bon réglage sur le sélecteur.¾
Tout en poussant l’épandeur, poussez le levier vers le boulon d’arrêt. Pour ¾
arrêter, tirez le levier pour fermer les trous d’épandage avant de vous arrêter.
Lorsque vous avez terminé, videz complètement la trémie.¾
Nettoyez l’épandeur à fond et laissez-le sécher avant de le ranger.¾
Il ne nécessite aucun huilage.¾
INSTRUCCIONES DE FUNCIONAMIENTO
Antes de llenar la tolva, conviértase al corriente de la operación de este esparcidor.
Obtenga el ajuste apropiado para que el material sea utilizado de la TARIFA ¾
QUE FIJA LA CARTA incluida con este esparcidor.
Mueva el perno de la parada en el montaje de galga de la tarifa al ajuste ¾
apropiado.
Mientras que empuja el esparcidor adelante, empuje la palanca de mando ¾
adelante al perno de la parada. Para parar, tirar de la palanca de nuevo a los
agujeros cercanos del ujo antes de usted pare el moverse.
Cuando está acabado, vacié cualquier material restante de la tolva.¾
Lave a fondo el esparcidor y permita para secarse antes de almacenar.¾
No hay el engrasar necesario.¾
The settings furnished on the Rate Setting Chart are intended as a guide only. Variations in physical characteristics of material applied,
walking speed, and roughness of ground surface may require slightly different spreader settings. Due to the above conditions, there is no
warranty as to the uniformity of coverage actually obtained from the settings listed.
Les arrangements meublés sur le taux plaçant le diagramme sont prévus comme guide seulement. Les variations des caractéristiques
physiques de matériel appliquées, de la vitesse de marche, et de la rugosité de la surface au sol peuvent exiger les arrangements légèrement
différents d’écarteur. En raison des conditions ci-dessus, il n’y a aucune garantie quant à l’uniformité de l’assurance réellement obtenue à
partir des arrangements énumérés.
Los ajustes equipados en la tarifa que ja la carta se piensan como guía solamente. Las variaciones en las características físicas del
material aplicadas, la velocidad que camina, y la aspereza de la supercie de tierra pueden requerir ajustes levemente diversos del
esparcidor. Debido a las condiciones antedichas, no hay garantía en cuanto a la uniformidad de la cobertura obtenida realmente de los
ajustes enumerados. Pt. #52146

29
13
15
14
3
17 18
19
20 7
18
21
17
16
3
2
22
1
84
3
12
5
67
9
10
11
14
13
16
23
24
25
66
26
27
28

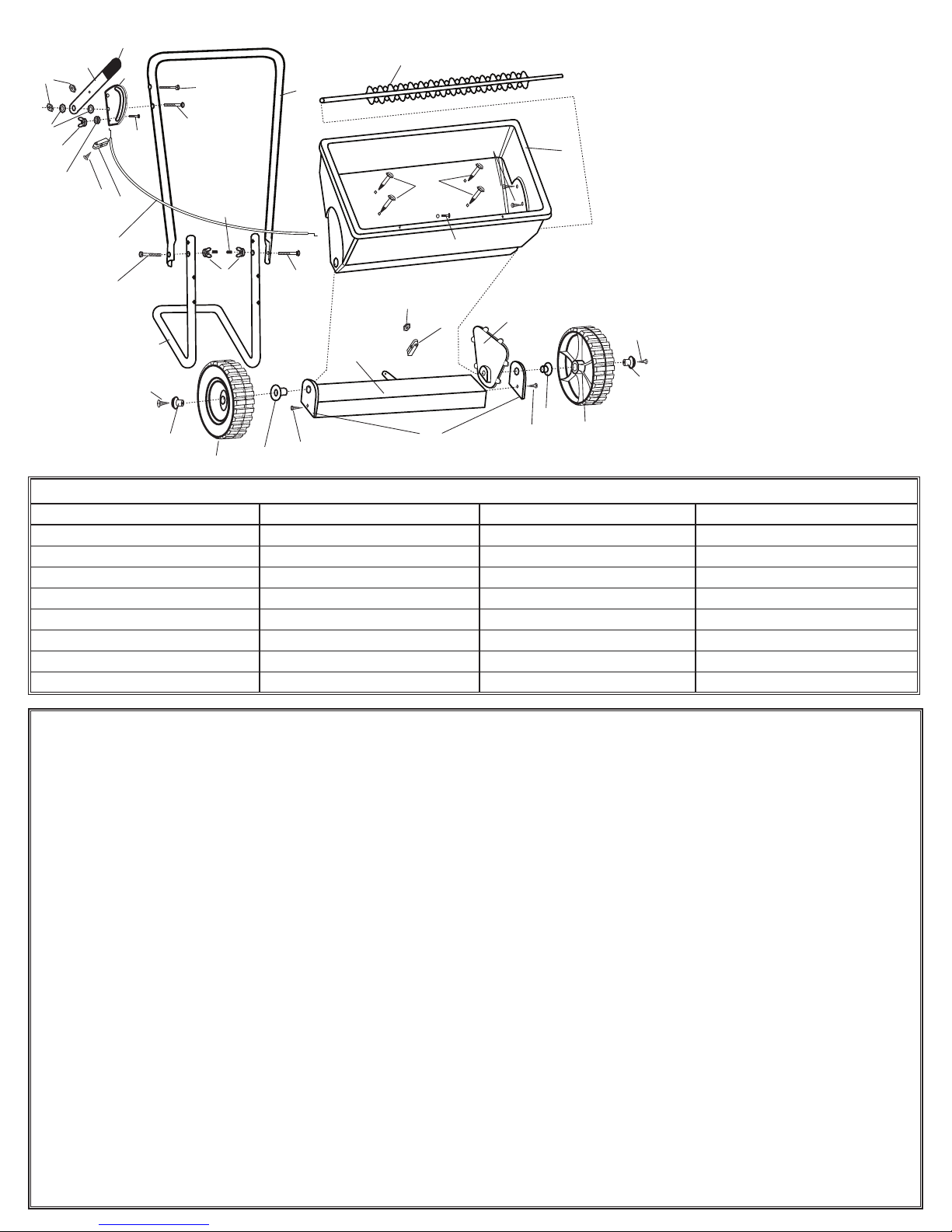

7350SU Parts List
Key / Part# / Description Key / Part# / Description Key / Part# / Description Key / Part# / Description
1 60274 Agitator & Axle Assembly 9 12140 Friction Washer 17 12104 8” Wheel 25 12265 Shut-Off End Caps
2 16132 Hopper Assembly 10 44259 Lever 18 12132 Spacer Bearing 26 70142 Nut Protector
3 31141 #14 x ¾" Screw 11 32103 1/4-20 LockNut 19 12176 Shut-Off 27 19114 Grip
4 25404 Upper Handle 12 60237 Wire Housing Assembly 20 32108 10-24 Hex Nut 28 37109 1/4-20x 1¼" Carriage Bolt
5 37101 1/4-20 x 1½" Carriage Bolt 13 37106 1/4-20 x 2” Carriage Bolt 21 12261 End Cap 29 36208 #6 x
3
/
8
" TYP 25
6 31133 #8 x ¾” Screw 14 60027 1/4-20 Wing Nut 22 37108 10-24 x ¾" Carriage Bolt
7 12349 Housing Clip 15 25113 Frame 23 37100 1/4-20 x 1" Carriage Bolt
8 60178 Gauge & Housing Assembly 16 12242 Axle Plug 24 12243 Gauge Spacer
EarthWay Products, Inc.
P.O. Box 547
Bristol, IN 46507
Phone: [phone]
www.earthway.com
5-Year LIMITED WARRANTY
EarthWay Products, Inc. warrants this product free of defects in original workmanship and materials for a period of 5-Years to the end user with the original purchase receipt. If
a manufacturing non-conformance is found, EarthWay Products, Inc. at its discretion will repair or replace the part(s) or product at no charge provided the failure is not the result
of incorrect installation, mishandling, misuse, tampering, or normal wear and tear as determined by EarthWay. EarthWay at its discretion may require that the part(s) or product
be returned along with the original purchase receipt at owners’ expense for examination and compliance with the terms of this warranty. (Do not return any product without
rst receiving authorization from EarthWay Products, Inc.). To seek remedy under this warranty, contact EarthWay Products, Inc. at 574-848-7491, techsupport@earthway.
com or write to (EarthWay Products, Inc. P.O. Box 547 Bristol, Indiana 46507) and describe the nature of the manufacturing defect. SPECIFIC LIMITATIONS: This warranty
covers only the part(s) or product; any labor charges associated with repair or replacement of non-conformances are specically excluded. Due to the corrosive nature of most
fertilizers and ice melt products, EarthWay Products, Inc. makes no warranty against and specically excludes part(s) or product degradation or failure due to corrosion or its
effects. Clean and dry your spreader thoroughly after each use, as a preventative measure, coat all metal parts with a light oil or silicon spray.
GARANTIE limitée de 5 ans
EarthWay Products, Inc. garantit ce produit libre de défauts dans l’original de fabrication et de matériaux pour une période de 5 ans de l’utilisateur nal avec la réception
achat initiale. Si une fabrication non-conformité est trouvée, EarthWay Products, Inc. à sa discrétion réparer ou le remplacer la partie ou au produit gratuitement, sous réserve
que la défaillance ne soit pas le résultat d’installation incorrecte, traiter incorrectement les abus, falsication ou usure normale tel que déterminé par EarthWay. EarthWay
à sa discrétion peut exiger que la partie ou au produit être renvoyé avec la réception achat initial au propriétaires ’ frais pour examen et de la conformité avec les termes de
cette garantie. (Ne renvoient pas tout produit sans autorisation récepteur première de EarthWay Products, Inc.). De demander réparation en vertu de cette garantie, contactez
EarthWay Products, Inc. à 574-848-7491, [e-mail] ou écrire à (EarthWay Products, Inc. P.O. Box 547 Bristol, Indiana 46507) et décrire la nature du
défaut de fabrication. LIMITATIONS spéciques : cette garantie couvre uniquement la partie ou produit ; frais de travail associés à réparation ou remplacement de non-
conformances sont spéciquement exclus. En raison de la nature corrosif de la plupart des engrais et glace fondre produits, EarthWay Products, Inc. ne garantit pas contre et
exclut spéciquement dégradation partie ou d’un produit ou l’échec en raison de la corrosion ou de ses effets. Nettoyer et Séchez soigneusement votre écarteur après que chaque
utilisation, comme une mesure préventive, enrober toutes les pièces de métal avec une lumière pulvérisation de pétrole ou de silicium.
GARANTÍA limitada de 5 años
EarthWay Products, Inc. merece este producto libre de defectos en la mano de obra y materiales para un período de 5 años originales para el usuario nal con el recibo de
compra original. Si se encuentra una producción no-conformidad, EarthWay Products, Inc. a su discreción se reparar o reemplazar los elementos o producto sin cargo siempre
el fracaso no es el resultado de la instalación incorrecta, errores, abuso, alteración o desgaste normal como determine EarthWay. EarthWay a su discreción puede requerir que
los elementos o producto devolverse junto con el recibo de compra original a los propietarios ’ gastos para el examen y el cumplimiento con los términos de esta garantía. (No
devuelven cualquier producto sin autorización de recepción primer de EarthWay Products, Inc.). A buscar remedio bajo esta garantía, en contacto con EarthWay Products, Inc.
en 574-848-7491, [e-mail] o escribir a (EarthWay Products, Inc. P.O. Box 547 Bristol, Indiana 46507) y describir la naturaleza del defecto de fabricación.
LIMITACIONES especícas: esta garantía cubre sólo los elementos o producto; cualquier cargos de mano de obra asociados con la reparación o sustitución de conformances-no
se excluyen especícamente. Debido a la corrosiva naturaleza de la mayoría de los fertilizantes y hielo derretir productos, EarthWay Products, Inc. no garantiza contra y excluye
especícamente la degradación de elementos o producto o el fracaso debido a la corrosión o sus efectos. Limpiar y secar su diseminador minuciosamente después de cada uso,
como una medida preventiva, recubrir todas las partes metálicas con una luz spray de aceite o silicio.
