AIRE ACONDICIONADO TIPO CONDUCTO / DUCT TYPE AIR CONDITIONER
OWNER’S MANUAL
Middle static pressure duct type
MANUAL DE USUARIO
Conducto de media presión
NOTA IMPORTANTE
Lea atentamente este manual antes de instalar o poner en funcionamiento su
unidad de aire acondicionado y consérvelo para futuras referencias.
IMPORTANT NOTE:
Read this manual carefully before installing or operating your new air conditioning
unit. Make sure to save this manual for future reference.
NOTE IMPORTANTE
Lisez attentivement ce manuel avant d'installer ou d'utiliser votre nouvelle unité.
Assurez-vous de conserver ce manuel afin de vous y référer ultérieurement.
MANUEL DE L'UTILISATEUR
Type de conduit de pression statique moyenne

Tabla de contenido
Manual de usuario
1
Precauciones de seguridad .................................................... 04
LA SEGURIDAD
ES LO
PRIMERO
2
Partes de la unidad interior y funciones principales .......... 06
3 Funcionamiento manual ................................................... 08
V.1

4
Cuidados y mantenimiento ............................. 09
a. Mantenimiento de la unidad ............. . 09
b. Cómo limpiar el filtro de aire ..................... .. 09
c. Reparación de fugas de refrigerante............ … 10
d. Preparación para periodos de no utilización ... 10
5
Solución de errores ................................. 11
a. Problemas comunes........................... 11
b. Sugerencias para la resolución de problemas . 12
6
Directrices europeas ............................................................. 14
Precaución de riesgo de incendio/
materiales inflamables

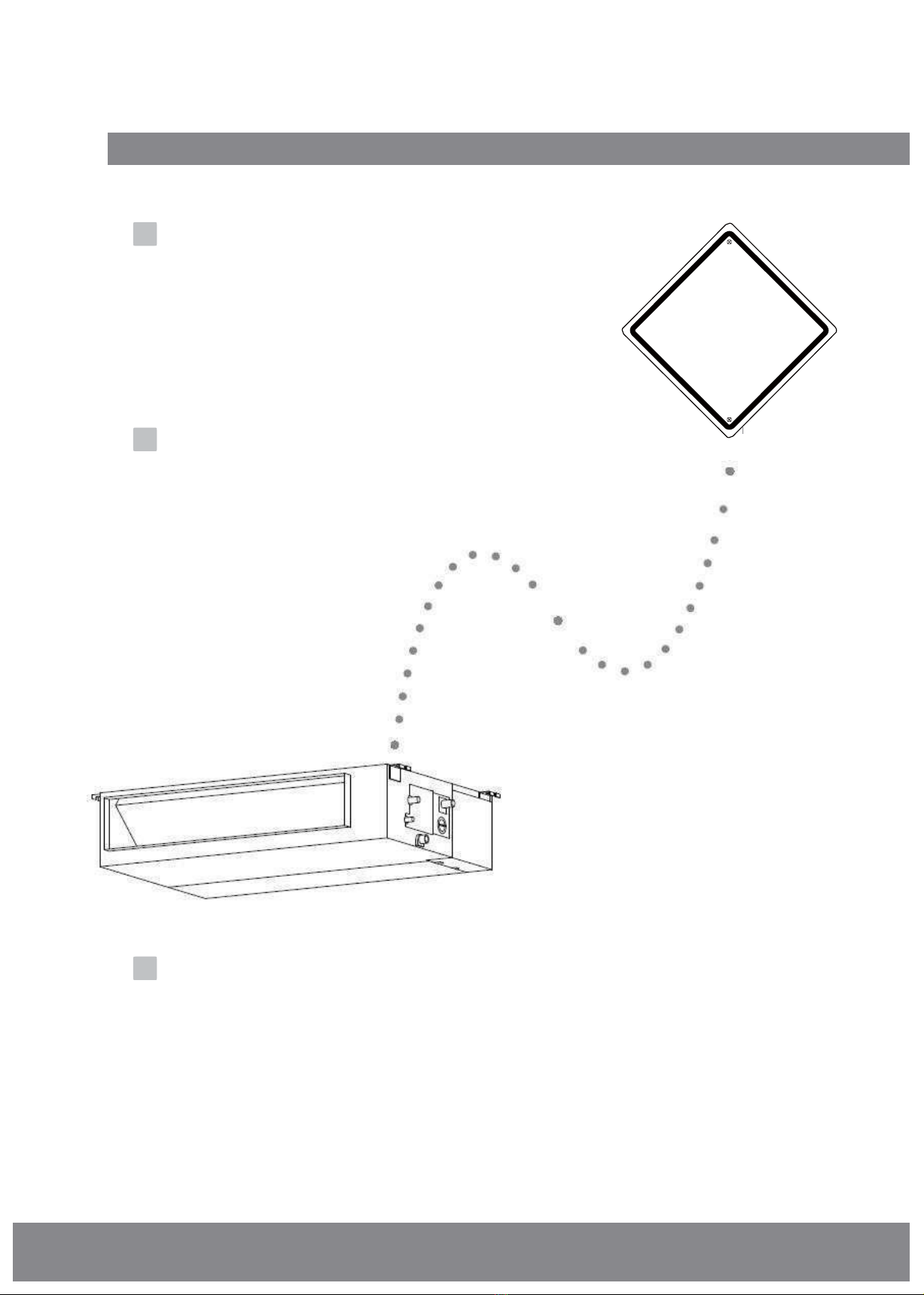

ADVERTENCIA: La reparación solo debe realizarse según lo recomendado por el fabricante del equipo. El
mantenimiento y las reparaciones que requieran la asistencia de otro personal calificado deben realizarse bajo la
supervisión de la persona competente en el uso de refrigerantes inflamables. Para obtener más detalles,
consulte la información sobre el servicio en el MANUAL DE INSTALACIÓN. (Esto solo es requerido para la
unidad que adopta refrigerante R32)
V.1

Precauciones de seguridad 1
Gracias por la compra de este aparato de aire acondicionado. Este manual le proporcionará
información sobre cómo operar, mantener y solucionar problemas de su aparato de aire
acondicionado. Las siguientes instrucciones le asegurarán el correcto funcionamiento y larga
vida útil de la unidad.
Por favor, preste atención a los siguientes signos :
ADVERTENCIA
No hacer caso a una advertencia podría provocar lesiones. El aparato debe
ser instalado de acuerdo con las regulaciones nacionales .
PRECAUCIÓN
No hacer caso a una precaución puede resultar en lesiones odaños al equipo .
ADVERTENCIA
• Pida a un instalador autorizado la instalación de
este aparato de aire acondicionado. La
instalación incorrecta puede provocar fugas de
agua, descargas eléctricas o un incendio.
• La garantía quedará anulada si la unidad no está
instalada por profesionales .
• Si surge una situación anormal (como olor a
quemado), desconecte la alimentación y
póngase en contacto con su instalador para
obtener instrucciones para evitar el riesgo de
descarga eléctrica, incendio o lesiones .
• NO permita que la unidad interior o el
control remoto se mojen. Puede causar una
descarga eléctrica o fuego.
• NO inserte dedos, barras u otros objetos en la
entrada o salida de aire . Esto puede causar
lesiones, ya que el ventilador puede estar girando
a altas velocidades .
• NO use un aerosol inflamable como laca para el
pelo, laca o pintura cerca de la unidad. Esto
puede causar fuego o combustión .
• No use medios para acelerar el proceso de
descongelación o para limpiar, que no sean los
recomendados por el fabricante .
• El artefacto debe almacenarse en una
habitación sin fuentes de ignición en
funcionamiento continuo (por ejemplo: llamas
abiertas, un artefacto a gas en funcionamiento
o un calentador eléctrico en funcionamiento).
• El aparato debe ser almacenado para prevenir
daños mecánicos.
• Tenga en cuenta que los refrigerantes
pueden no contener olor.
• Se observará el cumplimiento de las
regulaciones nacionales de gas .
• Mantenga las aberturas de ventilación
libres de obstrucciones .
NOTA: Se requiere la siguiente información para que
las unidades adopten el refrigerante R32 .
• NO perforar o quemar .
• El artefacto debe almacenarse en un área bien
ventilada donde el tamaño de la habitación
corresponda al área de la habitación según lo
especificado para operación .
• Toda persona involucrada en trabajar o entrar en un
circuito de refrigerante debe tener un certificado
válido actual de una autoridad de evaluación
acreditada por la industria, que autoriza su
competencia para manejar refrigerantes de manera
segura de acuerdo con una especificación de
evaluación reconocida por la industria.
• La reparación solo se debe realizar según lo
recomendado por el fabricante del equipo. El
mantenimiento y la reparación que requieren la
asistencia de otro personal calificado se llevarán a
cabo bajo la supervisión de la persona competente
en el uso de refrigerantes inflamables.
• Si el cable de alimentación está dañado, debe
ser reemplazado por el fabricante, su agente
de servicio o personas calificadas para así
evitar un peligro.

Página 4
V.1

CAUTION
• NO toque la salida de aire mientras la aleta
oscilante está en movimiento. Los dedos pueden
quedar atrapados o la unidad puede averiarse.
• NO inspeccione la unidad usted mismo. Pídale a un
distribuidor autorizado que realice la inspección.
• Para evitar el deterioro del producto, no use el aire
acondicionado con fines de conservación
(almacenamiento de alimentos, plantas, animales,
obras de arte, etc.).
• NO toque las bobinas del evaporador dentro
de la unidad interior. Los serpentines del
evaporador son filosos y pueden causar lesiones .
• NO opere el aire acondicionado con las manos
mojadas. Puede causar descarga eléctrica .
• NO coloque objetos que puedan verse afectados por
daños por humedad debajo de la unidad interior. La
condensación puede ocurrir a una humedad relativa
del 80%.
• NO exponga los artefactos que producen calor al
aire frío ni los coloque debajo de la unidad interior.
Esto puede causar una combustión incompleta o
deformación de la unidad debido al calor .
• Después de largos periodos de uso, verifique la unidad
interior para ver si algo está dañado. Si la unidad interior
está dañada, puede caerse y causar lesiones.
• Si el aire acondicionado se usa junto con otros
dispositivos de calefacción, ventile bien la
habitación para evitar la deficiencia de
oxígeno .
• NO se suba o coloque objetos encima de la
unidad exterior.
• NO opere el aire acondicionado cuando use
insecticidas fumigantes. Los productos químicos
pueden formar capas con la unidad
y poner en peligro a aquellos que son
hipersensibles a los productos químicos.
• NO permita que los niños jueguen con el
aire acondicionado .
• NO opere el aire acondicionado en una sala
húmeda (por ejemplo, baño o sala de
lavandería). Esto puede causar una descarga
eléctrica y causar que el producto se deteriore.
• Este aparato puede ser utilizado por niños a partir
de 8 años y personas con capacidades físicas,
sensoriales o mentales reducidas o sin experiencia
y conocimiento si han recibido supervisión o
instrucciones sobre el uso del artefacto de una
manera segura y entienden los peligros.
involucrado. Los niños no deben jugar con el
aparato. La limpieza y el mantenimiento por parte
del usuario no deben ser realizados por niños sin
supervisión.
 Página 5
V.1

Piezas de la unidad interior y funciones principales 2
Partes de la unidad
Entrada de aire
Armario de control eléctrico
Filtro de aire (en algunos modelos)
Salida de
aire Manguera de vaciado
Conexión de tubo de
refrigerante
Fig. 2.1
Condiciones de funcionamiento
Utilizar el sistema en la siguiente temperatura de operación efectiva y segura. Si el aparato de aire
acondicionado se utiliza fuera de las condiciones siguientes, es posible que funcione mal o que sea
menos eficiente.
Modo de
enfriamiento
Modo de calor
Modo
deshumificador
Temperatura
interior
17-32°C
(62-90°F)
0-30°C
(32-86°F)
17-32°C
(62-90°F)
Temperatura
exterior
0-50°C
(32-122°F)
-15-24°C
(5-76°F)
0-50°C
(32-122°F)
-15-50°C
(5-122°F)
(modelos de
enfriamiento a
baja temperatura)

Página 6
V.1

Características
Configuración predeterminada
Cuando el aire acondicionado se reinicia
después de un fallo de alimentación, se
restablece la configuración de fábrica por
defecto (modo automático, ventilador
automático, 24°C (76°F). Este puede causar
contradicciones entre el control remoto y la
unidad. Utilice el control remoto para actualizar
el estado.
Auto-Restart (algunos modelos)
En caso de fallo de alimentación, el sistema se
detiene de inmediato. Cuando se restablece la
energía, la luz de operación en la unidad interior
parpadeará. Para reiniciar la unidad, pulse el
botón ON/OFF en el mando a distancia. Si el
sistema tiene una función de re-arranque
automático, la unidad se reiniciará con la misma
configuración .
Sistema de detección de fugas de refrigerante
(Algunos modelos)
En el caso de una fuga de refrigerante, la
pantalla LCD mostrará "EC" y la luz indicadora
LED parpadeará .
Consejos para ahorrar energía
• NO coloque la unidad a excesivos niveles de temperatura .
• Mientras enfría, cierre las cortinas para evitar la luz solar directa .
•Las puertas y ventanas deben estar cerradas para mantener el aire frío o caliente en la habitación .
• NO coloque objetos cerca de la entrada de aire y la salida de la unidad. Esto reducirá la
eficacia de la unidad .
•Ajustar un temporizador y utilice el modo SLEEP/económico, si procede .
• Si no va a utilizar la unidad durante un período largo de tiempo, quite las pilas del control remoto .
• Limpie el filtro de aire cada dos semanas. Un filtro sucio puede reducir la eficiencia de refrigeración o
calefacción .
•
Limpie el filtro de aire cada dos semanas. Un filtro sucio puede reducir la eficiencia de refrigeración o
calefacción
.
Cerrar las cortinas mientras calienta
también ayuda a mantener el calor
Las puertas y ventanas deben mantenerse
cerradas

Página 7
V.1

Funcionamiento manual 3

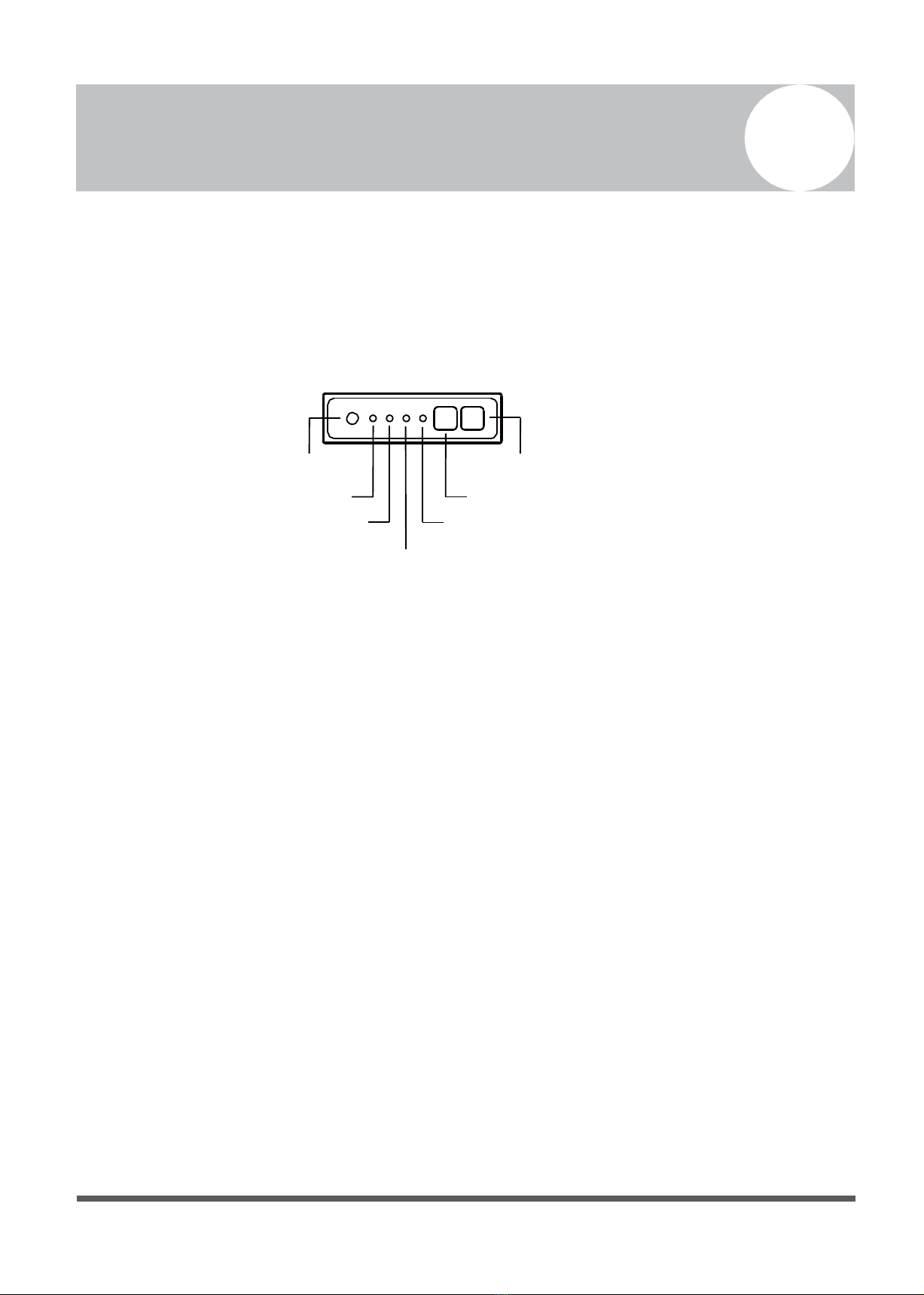

Este panel de visualización en la unidad interior puede ser utilizado para hacer funcionar la unidad en
caso de que el control remoto se haya perdido o esté sin pilas .
Botón manual
Indicador de
funcionamiento
Pantalla LED
Receptor de infrarrojos
Indicador de temporizador
Indicador de alarma
PRE-DEF
(indicador de
precalentamiento/desescarche)
Fig. 3.1
• Botón MANUAL: Este botón selecciona el modo en el siguiente orden: Automático, Frío Forzado, OFF .
• MODO DE ENRIAMIENTO FORZADO : En el modo de enfriamiento forzado, el LED de funcionamiento
parpadea. El sistema se convertirá en automático una vez que se haya enfriado con una alta velocidad de
aire durante 30 minutos. El control remoto se deshabilitará durante esta operación.
• Modo OFF: cuando el panel está apagado, la unidad se apaga y el mando a distancia se vuelve a activar.
.

Página 8
V.1

Cuidados y mantenimiento 4
Precauciones de seguridad
• Póngase en contacto con un técnico de servicio
autorizado para la reparación o el mantenimiento
de esta unidad. La reparación y mantenimiento
inadecuados pueden provocar fugas de agua,
descargas eléctricas o incendios, y podría
invalidar la garantía .
• NO sustituir un fusible fundido con un mayor o
menor amperaje del fusible, ya que esto puede
causar daños en el circuito o un incendio eléctrico .
• Por favor, asegúrese de que la manguera de
drenaje está configurada según las instrucciones.
No hacerlo podría provocar fugas y provocar daños
a la propiedad personal, incendios y descargas
eléctricas.
• Asegúrese de que todos los cables estén
conectados correctamente. No conectar los
cables según las instrucciones puede provocar
una descarga eléctrica o un incendio .
Mantenimiento de la unidad
ANTES DE PROCEDER A LA
LIMPIEZA O MANTENIMIENTO
• Apague siempre el sistema de aire
acondicionado y desconecte la fuente de
alimentación antes de proceder a la limpieza o
mantenimiento .
• NO utilice productos químicos o paños
químicamente tratados para limpiar la
unidad .
• NO
utilice benceno, disolvente de pintura, polvo
de pulir u otros disolventes para limpiar la unidad,
podrían causar grietas o deformaciones en la
superficie del plástico.
• NO lave la unidad bajo un chorro de agua. Si
lo hace, peligro choque eléctrico .
• NO utilice agua caliente a 40°C (104°F) para
limpiar el panel frontal. Esto puede provocar
que el panel se deforme o se decolore .
ADVERTENCIA: NO QUITE O LIMPIE
EL FILTRO USTED MISMO
La extracción y limpieza del filtro puede ser
peligroso. El desmontaje y mantenimiento debe
ser realizado por un técnico certificado .
NOTA: En los hogares con animales, tendrá que
limpiar la rejilla periódicamente para evitar el flujo
de aire bloqueado debido al pelo de los animales .
1. Si la unidad que compró es de ventilación
trasera, retire el filtro en las direcciones
indicado por las flechas en el siguiente
diagrama.
Fig. 4.1
2. Si la unidad que compró es un modelo
ventilación inferior, saque el filtro en las
direcciones indicadas por las flechas en
el siguiente diagrama.
Cómo limpiar el filtro de aire
El filtro evita que el polvo y otras partículas entren
en la unidad interior. La acumulación de polvo
puede reducir la eficacia del aire acondicionado.
Para una eficacia óptima, limpie el filtro de aire cada
dos semanas o más a menudo si usted vive en un
área polvorienta. Sustituir el filtro por uno nuevo si
está muy sucio y no puede limpiarse
.
Fig. 4.2

Página 9
V.1

3. Retire el filtro del aire .
4. Limpie el filtro de aire por aspiración de la
superficie o con un lavado en agua
caliente con detergente suave.

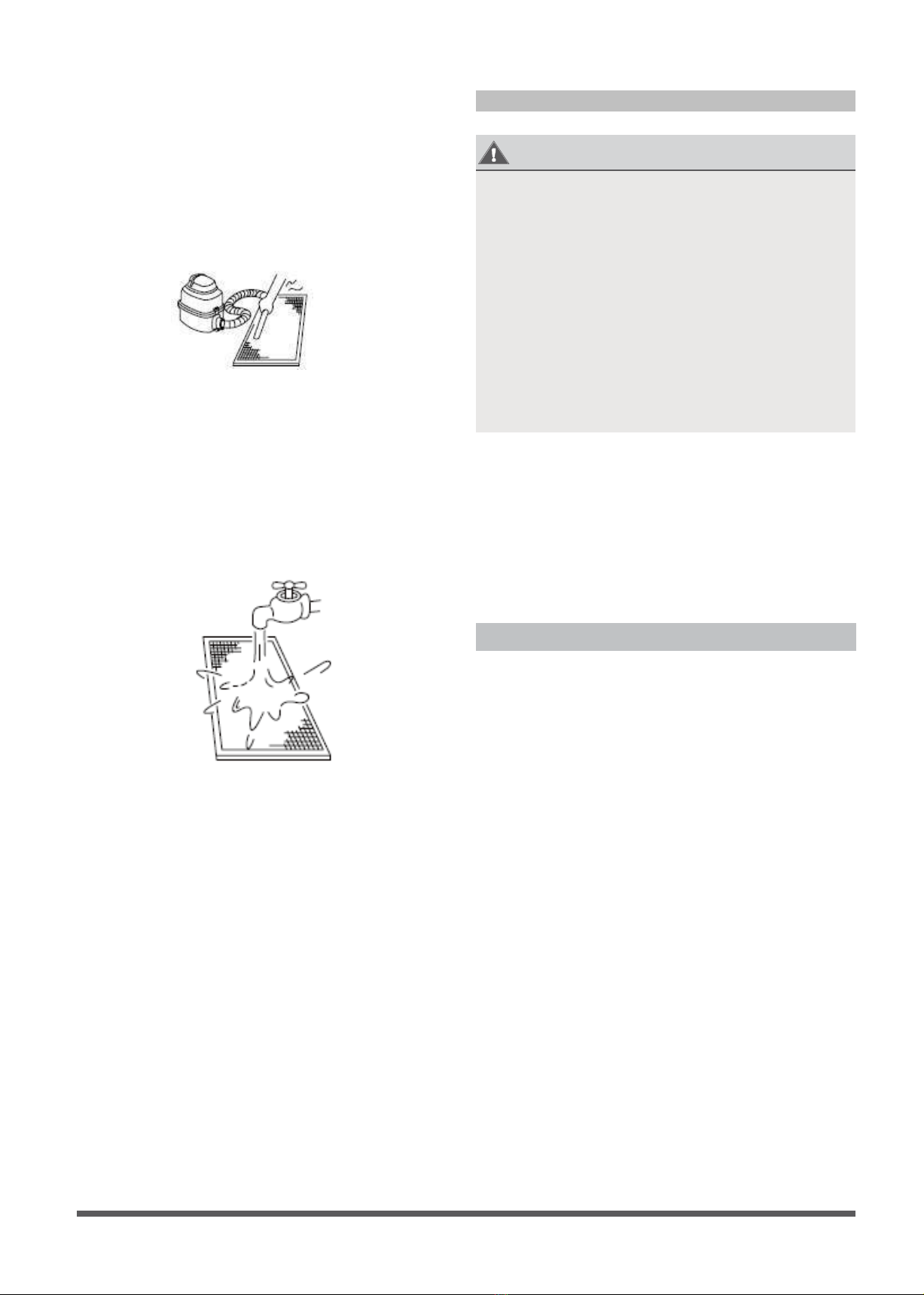

A. Si se utiliza un aspirador, el lado de
entrada debe ser por el que aspire.
Fig. 4.3
B. Si se usa agua, el lado de Entrada
debe estar hacia abajo y al lado
contrario de la corriente de agua.
Reparación de fugas de refrigerante
ADVERTENCIA
• Si hay fugas de refrigerante, apague el aire
acondicionado y la calefacción de cualquier
dispositivo combustible, ventile la habitación y llame
a su instalador inmediatamente. El refrigerante es
tanto tóxico como inflamable. NO usar el aire
acondicionado hasta que la fuga esté reparada .
• Cuando el aire acondicionado se instala en una
habitación pequeña, se deben tomar medidas para
evitar que la concentración de refrigerante exceda
el límite de seguridad en caso de fugas de
refrigerante. El refrigerante concentrado causa
una amenaza grave de salud y seguridad .
Sistema de detección de fugas de refrigerante
(Algunos modelos)
• En el caso de una fuga de refrigerante, la
pantalla LCD mostrará "EC" y la luz LED
indicadora de la unidad interior
parpadeará.
Fig. 4.4
5. Enjuagar el filtro con agua limpia y deje
que se seque al aire. NO deje que el filtro
se seque a la luz solar directa.
6. Vuelva a instalar el filtro .
Preparación para periodos de no utilización
Mantenimiento después de un período
prolongado de no utilización
1. Quite cualquier obstáculo que bloquee
los orificios de ventilación de las
unidades interior y exterior.
2. Limpie el filtro de aire y la rejilla frontal.
Vuelva a instalar el filtro de aire limpio y
seco en su posición original.
3. Encienda el interruptor de alimentación
principal al menos 12 horas antes de
poner en funcionamiento la unidad.
Almacenar la unidad mientras no está en
uso
1. Ejecute el aparato en modo ventilación
durante 12 horas en una habitación cálida
para que se seque y prevenir la formación de
moho.
2. Apague el aparato y desenchúfelo.
3. Limpie el filtro de aire según las instrucciones de
la sección anterior. Reinstale el filtro limpio y
seco antes de guardarlo.
4. Retire las pilas del control remoto.

Página 10 
V.1

Troubleshooting
Solución de errores 5
PRECAUCIONES
Si se produce una de las siguientes condiciones, desconecte la fuente de alimentación
inmediatamente y póngase en contacto con su instalador para obtener ayuda.
• La luz de operación continúa parpadeando rápidamente después de que la unidad se haya reiniciado.
• Los botones del mando a distancia no funcionan .
• La unidad activa continuamente fusibles o disyuntores .
•Entra un objeto extraño o agua en el aire acondicionado .
• La unidad interior tiene fugas .
P r oblemas comunes
Los siguientes síntomas no son una anomalía y, en la mayoría de los casos no se requieren reparaciones .
P roblema
Posibles causas
La unidad no se
enciende al
pulsar el botón
ON/OFF
La unidad tiene una función de protección de 3 minutos que impide la
sobrecarga. No se puede reiniciar la unidad dentro de los tres minutos de
haber sido apagada.
Los modelos de refrigeración y calefacción: Si la operación de luz y PRE-DEF
(pre-calefacción/desescarche) son indicadores de encendido, la temperatura
exterior es demasiado fría y la unidad activa la protección anti aire frío.
En modelos solo de refrigeración: si el indicador "Solo ventilador" está
encendido, la temperatura exterior es demasiado fría y la protección
anticongelante de la unidad se activa para descongelar la unidad.
La unidad
cambia del
modo FRÍO al
modo
VENTILADOR
La unidad cambia su configuración para evitar que se forme escarcha en la unidad.
Una vez que la temperatura aumenta, la unidad comenzará a funcionar nuevamente.
Se alcanzó la temperatura establecida, en cuyo momento la unidad apaga el
compresor. La unidad continuará funcionando cuando la temperatura vuelva a
fluctuar.
La unidad interior
emite niebla
blanca
En regiones húmedas, una gran diferencia de temperatura entre el aire
de la habitación y el aire acondicionado puede causar niebla blanca.
Tanto las unidades
interiores como exteriores
emiten niebla blanca
Cuando la unidad se reinicia en modo CALOR después de descongelar, se
puede emitir niebla blanca debido a la humedad generada por el proceso de
descongelación.
La unidad
interior hace
ruidos
Se escucha un chirrido cuando el sistema está apagado o en modo FRÍO. El ruido
también se escucha cuando la bomba de drenaje (opcional) está en funcionamiento.
Puede producirse un chirrido después de hacer funcionar la unidad en modo CALEFACCIÓN
debido a la expansión y contracción de las piezas de plástico de la unidad.
Tanto la unidad
interior como la
unidad exterior
hacen ruidos
Se puede producir un silbido bajo durante la operación. Esto es normal y es causado
por el gas refrigerante que fluye a través de las unidades interiores y exteriores.
Se puede oír un silbido bajo cuando el sistema arranca, acaba de dejar de funcionar o
se está descongelando. Este ruido es normal y es causado por el gas refrigerante que
se detiene o cambia de dirección.
La unidad exterior
hace ruidos
La unidad hará diferentes sonidos según su modo de operación actual.

Página 11 
V.1

Troubleshooting
P roblema
Posibles causas
El polvo se emite
desde la unidad
interior o exterior
La unidad puede acumular polvo durante períodos prolongados sin uso, que se
emitirán cuando se encienda la unidad. Esto puede mitigarse cubriendo la
unidad durante largos períodos de inactividad.
La unidad emite
un mal olor
La unidad puede absorber olores del entorno (como muebles, cocina, cigarrillos,
etc.) que se emitirán durante las operaciones.
Los filtros de la unidad se han vuelto mohosos y deben limpiarse.
El ventilador de
la unidad exterior
no funciona
Durante el funcionamiento, la velocidad del ventilador se controla para
optimizar el funcionamiento del producto.
Sugerencias para la resolución de problemas
Cuando se producen problemas, compruebe los siguientes puntos antes de ponerse en contacto con una empresa de reparación.
P roblema
Posibles c ausas
Solución
La
unidad
no
funciona
Fallo de alimentación
Esperar a que se restablezca la energía
El interruptor de encendido está apagado
Conectar la alimentación
El fusible está quemado
Reemplazar el fusible
Las pilas del control remoto se han agotado
Reemplazar las pilas del control remoto
La protección de 3 minutos de la unidad ha
sido activada
Espere tres minutos después de reiniciar la unidad
Pobre
rendimiento de
calefacción
La configuración de temperatura
puede ser mayor que la temperatura
ambiente
Baje la configuración de temperatura
El intercambiador de calor en la
unidad interior o exterior está sucio
Limpie el intercambiador de calor afectado
El filtro de aire está sucio
Retire el filtro y límpielo de acuerdo con las
instrucciones
La entrada o salida de aire de cualquiera
de las unidades está bloqueada
Apague la unidad, retire la obstrucción y
vuelva a encenderla
Las puertas y ventanas están abiertas
Asegúrese de que todas las puertas y ventanas
estén cerradas mientras opera la unidad
El exceso de calor es generado
por la luz del sol
Cierre ventanas y cortinas durante
períodos de mucho calor o sol brillante
Refrigerante bajo debido a fugas o
uso a largo plazo
Verifique si hay fugas, vuelva a sellar si
es necesario y cubra el refrigerante
La unidad
se inicia y
se detiene
con
frecuencia
Hay demasiado o muy poco
refrigerante en el sistema
Verificar fugas y recargar el sistema con
refrigerante
Hay aire, gas incompresible o
material extraño en el sistema de
refrigeración.
Evacuar y recargar el sistema con
refrigerante
El circuito del sistema está bloqueado
Determine qué circuito está bloqueado y
reemplace el equipo defectuoso
El compresor está roto
Reemplace el compresor
El voltaje es muy alto o muy bajo
Instale un manóstato para regular el voltaje
Pobre
rendimiento
de
calentamiento
La temperatura exterior es inferior
a 7° C (44.5 ° F)
Verificar fugas y recargar el sistema con
refrigerante
El aire frío entra por las puertas y
ventanas
Asegúrese de que todas las puertas y
ventanas estén cerradas durante el uso
Refrigerante bajo debido a
fugas o uso a largo plazo
Verifique si hay fugas, vuelva a sellar si
es necesario y cubra el refrigerante

Página 12 
V.1

Códigos de error
Número
Causa
Indicador de
funcionamiento
(parpadeos por segundo)
Indicador de reloj
Código de error
1
EEPROM interior
(Programable
electricamente borrable
Error de memoria de solo
lectura)
1
OFF
E0
2
Mal funcionamiento de
la comunicacion de la
unidad interior y exterior
2
OFF
E1
3
Mal funcionamiento de la
velocidad del ventilador
interior
4
OFF
E3
4
Error del sensor de
temperatura interior
de la habitacion
5
OFF
E4
5
Error del sensor de
temperatura de la bobina
del evaporador
6
OFF
E5
6
Mal funcionamiento del
sistema de deteccion
de fugas de refrigerante
7
OFF
EC
7
Mal funcionamiento de
alarma de nivel de agua
8
OFF
EE
8
Funcionamiento
incorrecto de la
comunicacion de la
unidad interior doble
(solo modelo doble)
9
OFF
E8
9
Otro malfuncionamiento
del modelo gemelo
10
OFF
E9
10
Proteccion de sobrecarga
1
ON
F0
11
Error del sensor de
temperatura exterior
2
ON
F1
12
Error del sensor de
tuberia de
condensador al aire
libre
3
ON
F2
13
Error del sensor de
temperatura del aire de
descarga
4
ON
F3
14
Error EEPROM exterior
(memoria de solo lectura
programable borrable
electricamente)
5
ON
F4
15
Velocidad del ventilador
exterior (solo motor del
ventilador de CC) mal
funcionamiento
6
ON
F5
6
Proteccion IPM del
modulo inversor
1
Parpadeo
P0
17
Proteccion de alto / bajo
voltaje
2
Parpadeo
P1
18
Proteccion contra
sobrecalentamiento
superior del compresor
3
Parpadeo
P2
19
Proteccion de baja
temperatura al aire libre
4
Parpadeo
P3
20
Error de unidad del
compresor
5
Parpadeo
P4
21
Modo de conflicto
6
Parpadeo
P5
22
Compresor de baja
presion de proteccion
7
Parpadeo
P6
23
Error del sensor de IGBT
al aire libre
8
Parpadeo
P7
24
Mal funcionamiento de
la comunicacion de la
unidad interior
11
ON
FA

Página 13 
V.1

Directrices europeas 6
Los usuarios de la Unión Europea deben desechar adecuadamente esta unidad. Este aparato contiene
refrigerante y otros materiales potencialmente peligrosos. Al deshacerse de este electrodoméstico, la ley
exige una recolección y tratamiento especiales.
NO elimine este producto como basura doméstica o basura
municipal sin clasificar.
Al desechar este dispositivo, tiene las siguientes opciones :
• Deseche el artefacto en la instalación municipal designada de recolección de desechos electrónicos .
• Al comprar un electrodoméstico nuevo, el minorista recuperará el aparato viejo sin cargo .
• El fabricante también recuperará el antiguo aparato sin cargo .
•Vender el electrodoméstico a distribuidores certificados de chatarra .
NOTA: La eliminación de este electrodoméstico en el bosque u otro entorno natural pone en peligro
su salud y es perjudicial para el medio ambiente. Las sustancias peligrosas pueden filtrarse en el
agua subterránea y entrar en la cadena alimenticia.

Página 14 
V.1

CONDICIONES DE LA GARANTIA COMERCIAL
Este producto tiene una garantía de reparación de dos años, a partir de la fecha de venta, contra todo defecto de
funcionamiento proveniente de la fabricación, incluyendo mano de obra y piezas de recambio. Y cinco años de
garantía en el compresor
(solo componente). Para justificar la fecha de compra será obligatorio presentar la factura o ticket de compra del
usuario final y los datos de la empresa instaladora. La presente garantía solo será efectiva en España.
EXCLUSIONES DE LA GARANTÍA
-Los aparatos utilizados indebidamente, de manera no conforme a las instrucciones de uso.
-Los aparatos desmontados o manipulados por personas ajenas a los Servicios Técnicos autorizados.
-Las operaciones periódicas de mantenimiento del producto.
-Los materiales rotos o deteriorados por desgaste o uso normal del aparato: juntas, plásticos,
cristales,escobillas, filtros, etc.
-Los aparatos que no lleven identificado el número de
serie de fábrica o que éste haya sido alterado o borrado.
-Las averías producidas por causas fortuitas, siniestros de fuerza mayor o derivados de una instalación
incorrecta.
-Eas Electric no se hace responsable de las pérdidas o daños en el software o soportes de información.
-Averías producidas por factores externos como alteraciones de corriente o suministro de energía
inadecuada.
-Falta de toma de tierra en la vivienda.
-Los defectos de instalación, tales como falta de conexión de toma de tierra entre unidades interior y exterior,
alteración del orden de las fases y el neutro, abocardados en mal estado o conexionado con tuberías
frigoríficas de distinto diámetro.
-Cuando exista preinstalación, los daños ocasionados por la no realización de una adecuada limpieza con
nitrógeno y comprobación de estanqueidad.
-Los aparatos que no lleven identificado el número de serie de fabrica o que este haya sido borrado o
alterado.
-Las vinculaciones de dispositivos externos, esto nunca podrá derivar en cambio de unidad.
El diseño y las especificaciones están sujetos a cambios sin previo aviso para
la mejora del producto. Consulte con su distribuidor o el fabricante para
obtener más detalles.
V.1
www.easelectric.es

Table of Contents
Owner’s Manual
1
Safety Precautions .................................................... 04
SAFETY
FIRST
2
Indoor Unit Parts and Major Functions .......... 06
3
Manual Operations ................................................... 08
V.1

4
Care and Maintenance ............................. 09
a. Unit Maintenance ....................................... 09
b. How to Clean the Air Filter ....................... 09
c. Repairing Refrigerant Leaks ...................... 10
d. Preparation for Periods of Non-use ........ 10
5
Troubleshooting ................................. 11
a. Common Problems ........................... 11
b. Troubleshooting T ips ......................... 12
6
European Disposal Guidelines .............................................................. 14
Caution Risk of fire/flammable materials
WARNING: Servicing shall only be performed as recommended by the equipment manufacturer. Maintenance
and repair requiring the assistance of other skilled personnel shall be carried out under the supervision of the
person competent in the use of flammable refrigerants. For more details, please refer to the Information on
servicing on INSTALLATION MANUAL. (This is only required for the unit adopts R32 Refrigerant)
V.1

Safety Precautions 1
Thank you for purchasing this air conditioner . This manual will provide you with information on how
to operate, maintain, and troubleshoot your air conditioner . Following the instructions will ensure the
proper function and extended lifespan of your unit.
Please pay attention to the following signs:
W ARNING
Failure to observe a warning may result in death. The appliance must be
installed in accordance with national regulations.
CAUTION
Failure to observe a caution may result in injury or equipment damage.
WARNING
• Ask an authorized dealer to install this air
conditioner . Inappropriate installation may
cause water leakage, electric shock, or fire.
• The warranty will be voided if the unit is not
installed by professionals.
• If abnormal situation arises (like burning
smell), turn off the power supply and call
your dealer for instructions to avoid electric
shock, fire or injur y .
• DO NOT let the indoor unit or the remote
control get wet. It may cause electric shock
or fire.
• DO NOT insert fingers, rods or other objects
into the air inlet or outlet. This may cause
injur y , since the fan may be rotating at high
speeds.
• DO NOT use a flammable spray such as hair
spra y , lacquer or paint near the unit. This
may cause fire or combustion.
• Do not use means to accelerate the
defrosting process or to clean, other than
those recommended by the manufacturer.
• The appliance shall be stored in a room
without continuously operating ignition
sources (for example: open flames, an
operating gas appliance or an operating
electric heater).
• The appliance shall be stored to prevent
mechanical damage from occurring.
• Be aware that the refrigerants may not
contain an odor.
• Compliance with national gas regulations
shall be observed.
• Keep ventilation openings clear of
obstruction.
NOTE: The following information i s required
for the units adopt R32 Refrigerant.
•
DO NOT pierce or burn.
• A warning that the appliance shall be stored
in a well-ventilated area where the room size
corresponds to the room area as specified
for operation.
• Any person who is involved with working on
or breaking into a refrigerant circuit should
hold a current valid certificate from an
industry-accredited assessment authority,
which authorizes their competence to handle
refrigerants safely in accordance with an
industry recognized assessment specification.
• Servicing shall only be performed as
recommended by the equipment
manufacturer. Maintenance and repair
requiring the assistance of other skilled
personnel shall be carried out under the
supervision of the person competent in the
use of flammable refrigerants.
•
If the supply cord is damaged, it must be
replaced by the manufacturer, its service
agent or similarly qualified persons to avoid
a
hazard.

Page 4
V.1

CAUTION
• DO NOT touch the air outlet while the swing
flap is in motion. Fingers might get caught
or the unit may break down.
• DO NOT inspect the unit by yourself. Ask an
authorized dealer to perform the inspection.
• To prevent product deterioration, do not use
the air conditioner for preservation purposes
(storage of food, plants, animals, works of
art, etc.).
• DO NOT touch the evaporator coils inside
the indoor unit. The evaporator coils are
sharp and may cause injur y .
• DO NOT operate the air conditioner with
wet hands. It may cause electric shock.
• DO NOT place items that might be affected
by moisture damage under the indoor unit.
Condensation can occur at a relative
humidity of 80%.
• DO NOT expose heat-producing appliances
to cold air or place them under the indoor
unit. This may cause incomplete combustion
or deformation of the unit due to the heat.
• After long periods of usage, check the
indoor unit to see if anything is damaged. If
the indoor unit is damaged, it may fall and
cause injur y .
• If the air conditioner is used together with
other heating devices, thoroughly ventilate
the room to avoid oxygen deficiency .
• DO NOT climb onto or place objects on top
of the outdoor unit.
• DO NOT operate the air conditioner when
using fumigant insecticides. The chemicals
may become layered with the unit and
endanger those who are hypersensitive to
chemicals.
• DO NOT let children play with the air
conditioner .
• DO NOT operate the air conditioner in a wet
room (e.g. bathroom or laundry room). This
can cause electrical shock and cause the
product to deteriorate.
• This appliance can be used by children aged
from 8 years and above and persons with
reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given
supervision or instruction concerning use of
the appliance in a safe way and understand
the hazards involved. Children shall not play
with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.

Page 5
V.1

Indoor Unit Parts And Major Functions 2
Unit Parts
Air inlet
Electric control cabinet
Air filter (on some models)
Air outlet Drain hose
Refrigerant connecting pipe
Fig. 2.1
Operating Conditions
Use the system under the following temperatures for safe and effective operation. If the air
conditioner is used under different conditions, it may malfunction or become less efficient.
COOL Mode
HEAT mode
DRY mode
Indoor
Temperature
17-32°C
(62-90°F)
0-30°C
(32-86°F)
17-32°C
(62-90°F)
Outdoor
Temperature
0-50°C
(32-122°F)
-15-24°C
(5-76°F)
0-50°C
(32-122°F)
-15-50°C
(5-122°F)
(low temperature
cooling models)

Page 6
V.1
