EAS Electric Super-Slim Cassette Series User manual

AIRE ACONDICIONADO TIPO CASETE / CASSETE-TYPE AIR CONDITIONER
OWNER’S MANUAL
Super-Slim Cassette
MANUAL DE USUARIO
Casete baja silueta
V.1
NOTA IMPORTANTE
Lea atentamente este manual antes de instalar o poner en funcionamiento su
unidad de aire acondicionado y consérvelo para futuras referencias.
IMPORTANT NOTE:
Read this manual carefully before installing or operating your new air conditioning
unit. Make sure to save this manual for future reference.

2
Tabla de contenido
Manual de usuario
Precauciones de seguridad.................................................. ..04
Piezas de la unidad interior y funciones
principales...................................................06
Funcionamiento manual.................................................. . 08
1
2
3
LA SEGURIDAD
ES LO
PRIMERO
ESPAÑOL
V.1

3
Cuidado y mantenimiento..........................09
Unidad de mantenimiento ......................09
Cómo limpiar el filtro de aire........................ 09
Reparación de fugas de refrigerante......... 10
Preparación para períodos de no uso .......... 10
Solución de problemas ................................. 11
Problemas comunes ........................... 11
Consejos para solucionar problemas 12
Directrices europeas relativas a la eliminación ............................................ 15
Precaución: Riesgo de incendio
(Sólo para refrigerante R32)
ADVERTENCIA: El s ervicio técnico sólo se llevará a cabo según lo recomendado por el fabricante del equipo.
El mantenimiento y la reparación requieren la asistencia de personal especializado y se llevarán a cabo
bajo la supervisión de la persona competente en el uso de los refrigerantes inflamables. Para más
detalles, consulte la información sobre el servicio en manual de instalación. (Esto sólo es necesario si la
unidad adopta el refrigerante R32)
4
5
6
V.1

4
Gracias por adquirir este aparato de aire acondicionado que. Este manual le proporcionará la
información sobre la forma de operar, mantener y solucionar problemas de su acondicionador de
aire. Siguiendo las instrucciones que se asegurará el buen funcionamiento y prolongar la vida útil
de la unidad.
Por favor, preste atención a las siguientes señales:
ADVERTENCIA
PRECAUCI Ó N

1
ADVERTENCIA
• Pedir a un distribuidor autorizado para instalar
este aparato de aire acondicionado. La
instalación incorrecta puede causar fugas de
agua, descargas eléctricas o incendios.
• La garantía será anulada si la unidad no está
instalado por profesionales.
• Si surge situación anormal (como olor a
quemado), apague la fuente de alimentación y
llame a su distribuidor para obtener instrucciones
para evitar descargas eléctricas, incendios o
lesiones.
• NO DEJE que la unidad interior o el mando a
distancia se mojen. Puede causar una descarga
eléctrica o un incendio.
• NO INTRODUZCA los dedos, varillas u otros
objetos en la entrada o salida de aire. Esto puede
causar lesiones, ya que el ventilador puede estar
girando a altas velocidades.
• NO UTILICE un spray inflamable tal como spray
para el cabello, laca o pintura cerca de la unidad.
Esto puede provocar un incendio o combustión.
• No utilice medios para acelerar el proceso de
descongelación o de limpiar, aparte de los
recomendados por el fabricante.
• El aparato deberá ser almacenado en un
ambiente sin fuentes de funcionamiento
continuo de ignición (por ejemplo: llamas
abiertas, un aparato de gas de
funcionamiento o un calentador eléctrico
operativo).
• El aparato deberá ser almacenado con el fin de
evitar daños mecánicos que se produzcan.
• Tenga en cuenta que los refrigerantes no
pueden contener un olor.
• se observará el cumplimiento de las
regulaciones nacionales de gas.
• Mantenga las aberturas de
ventilación libres de cualquier
obstrucción.
NOTA: La siguiente información es requerida para
las unidades adoptan refrigerante R32.
•
•
•
•
•
NO PERFORE NI QUEME.
Una advertencia de que el aparato deberá ser
almacenado en un área bien ventilada en donde
el tamaño de la habitación corresponde a la zona
de la sala tal como se especifica para la
operación.
Cualquier persona que esté involucrada con el
trabajo en o irrumpir en un circuito de
refrigerante debe tener un certificado válido
actual de una autoridad evaluación de la
industria acreditados, que autoriza su capacidad
para manejar los refrigerantes de forma segura,
de acuerdo con una industria reconocida
especificación de evaluación.
El servicio técnico sólo se llevará a cabo según
lo recomendado por el fabricante del equipo.
El mantenimiento y la reparación requiere la
asistencia de otro personal especializado se
llevarán a cabo bajo la supervisión de la
persona competente en el uso de los
refrigerantes inflamables.
Si el cable de alimentación está dañado, debe
ser reemplazado por el fabricante, su agente de
servicio o por personal cualificado para evitar
cualquier peligro.
El incumplimiento de una advertencia puede resultar en lesiones graves. El
aparato debe ser instalado de acuerdo con las regulaciones nacionales.

El incumplimiento de una advertencia podría causar lesiones o daños al equipo.
Precauciones de seguridad
V.1
Precauciones de
seguridad

5

PRECAUCIÓN
• NO TOQUE la salida de aire, mientras que la
solapa abatible está en movimiento. Los dedos
podrían quedar atrapados o la unidad podría
romperse.
• NO INSPECCIONE la unidad usted mismo.
Pida a un distribuidor autorizado para realizar la
inspección.
• A prevenir el deterioro del producto, no utilice el
acondicionador de aire con fines de conservación
(almacenamiento de alimentos, plantas,
animales, obras de arte, etc.).
• NO TOQUE los serpentines del evaporador
dentro de la unidad interior. Los serpentines
del evaporador son puntiagudos y pueden
causar lesiones.
• NO OPERE el acondicionador de aire con las
manos mojadas. Puede causar una descarga
eléctrica.
• NO COLOQUE los elementos que puedan
ser afectados por daño de la humedad bajo la
unidad interior. La condensación puede tener
lugar a una humedad relativa de 80%.
• NO EXPONGA aparatos productores de calor
al aire frío o colocarlos debajo de la unidad
interior. Esto puede causar la combustión
incompleta o deformación de la unidad debido
al calor.
• Después de largos períodos de uso,
compruebe la unidad interior para ver si algo
está dañado. Si la unidad interior está
dañada, podría caerse y provocar lesiones.
• Si el acondicionador de aire se usa junto con
otros dispositivos de calefacción, ventile bien
la habitación para evitar la deficiencia de
oxígeno.
• NO SE SUBA encima ni coloque objetos
encima de la unidad exterior.
• NO OPERE el acondicionador de aire
cuando se utiliza insecticidas fumigantes. Los
productos químicos pueden convertirse en
capas con la unidad y poner en peligro a las
personas que son hipersensibles a los
productos químicos.
• NO DEJE que los niños jueguen con el
aparato de aire acondicionado.
• NO OPERE el acondicionador de aire en una
habitación húmeda (por ejemplo, cuarto de baño
o lavadero). Esto puede causar una descarga
eléctrica y hacer que el producto se deteriore.

•



•

•

•
Este aparato puede ser utilizado por niños de 8
años y mayores y personas con discapacidad
física, sensorial o mental o falta de experiencia
y conocimiento, si se le ha dado la supervisión
o instrucciones relativas al uso del aparato de
una manera segura y comprenda los peligros
involucrados. Los niños no deben jugar con el
aparato. La limpieza y el mantenimiento del
aparato se ser llevará a cabo por niños sin
supervisión.
El aparato deberá ser instalado de acuerdo con
las normas nacionales de cableado.
La unidad interior debe ser instalada 2,5m
encima del suelo.
Un dispositivo de desconexión de todos los polos
debe tener al menos una distancia de separación
de 3 mm en todo polo y un dispositivo de
corriente residual (RCD) con la calificación de 10
mA por encima se incorporará en el cableado fijo
de acuerdo con la norma nacional.
V.1
Precauciones de
seguridad

6



Entrada de aire
Fig. 2.1
Condiciones de funcionamiento
Utilizar el sistema bajo las siguientes temperaturas para un funcionamiento seguro y eficaz. Si se
utiliza el acondicionador de aire en diferentes condiciones, puede funcionar mal o ser menos
eficiente.
• Tipo de convertidor de Split
• Tipo fijo velocidad
Modo FRÍO
Modo CALOR
Modo SECO
Temperatura
interior
17 ° -32 ° C (62 ° -90 ° F)
O ° -30 ° C (32 ° -86 ° F)
17 ° -32 ° C (62 ° -90 ° F)
Temperatura
exterior
18 ° -43 ° C (64 ° -109 ° F)
-7 ° -24 ° C (19 ° -75 ° F)
18 ° -43 ° C (64 ° -109 ° F)
-7 ° -43 ° C (19 ° -109 ° F)
(Baja temperatura modelos de
refrigeración)
18 ° -54 ° C (64 ° -129 ° F)
(Para los modelos especiales
tropicales)
18 ° -54 ° C (64 ° -129 ° F)
(Para los modelos especiales
tropicales)
PARA UNIDADES
EXTERIORES con el
calentador eléctrico
auxiliar
Cuando la temperatura
exterior es inferior a 0°C (32°
F), se recomienda
encarecidamente mantener la
unidad de pegado en
absoluto el tiempo para
asegurar el funcionamiento
continuo sin problemas.
Modo FRÍO Modo CALOR Modo SECO
Temperatura
ambiente
17 ° C - 32 ° C (62 ° F
- 90 ° F)
0 ° C - 30 ° C
(32 ° F - 86 °
F)
17 ° C - 32 ° C (62 ° F -
90 ° F)
Temperatura
exterior
0 ° C - 50 ° C (32 ° F
- 122 ° F)
-15 ° C - 24 °
C (5 ° F - 76
° F)
0 ° C - 50 ° C (32 ° F -
122 ° F)
-15 ° C - 50 ° C (5 ° F
- 122 ° F)
(Para modelos con baja
temperatura. Los
sistemas de
refrigeración.)
18 ° C - 54 ° C
(Para los modelos
especiales tropicales)
-7 ° C - 24 ° C
0 ° C - 60 ° C
(Para los modelos
especiales tropicales)
2
Salida de aire
Lama
Piezas de la unidad interior y funciones
principales
Partes de la unidad

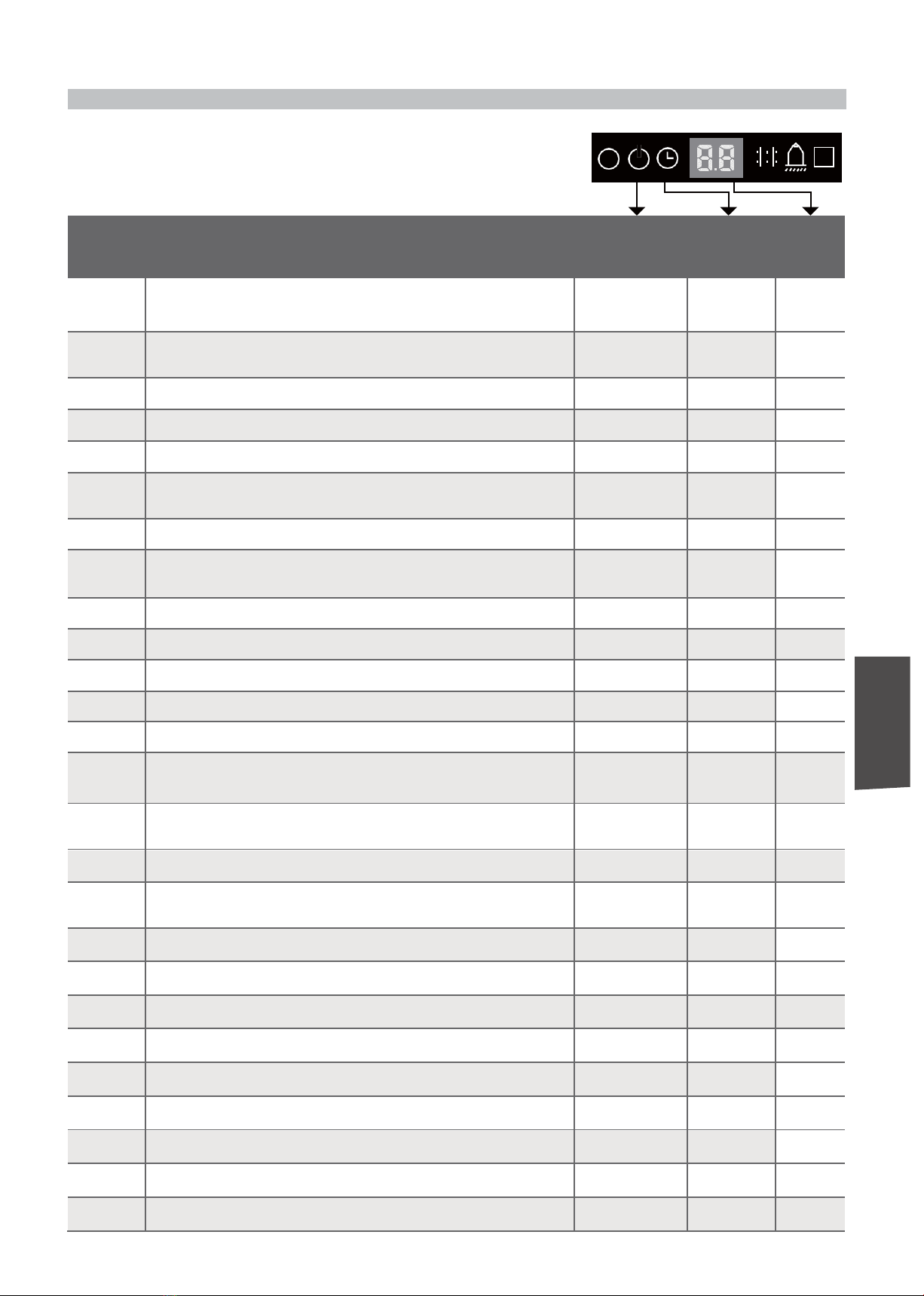

Panel de visualización
V.1
Piezas de la
unidad interior
y funciones
principales

7

Características
Configuración predeterminada
Cuando se reinicia el acondicionador de aire
después de un fallo de alimentación, se pondrá
por defecto a los ajustes de fábrica (modo
AUTO, ventilador AUTO, 24 ° C (76 ° F)). Esta
puede provocar inconsistencias en el control
remoto y el panel de la unidad. Utilizar el
control remoto para actualizar el estado.
Auto-Restart (algunos modelos)
En caso de fallo de alimentación, el sistema se
detendrá inmediatamente. Cuando vuelve la
energía, la luz de operación de la unidad
interior parpadea. Para reiniciar la unidad,
pulse el botón ON / OFF en el mando a
distancia. Si el sistema tiene una función de
reinicio automático, la unidad se reiniciará con
la misma configuración.
Rejilla Ángulo función de memoria (opcional)
Algunos modelos están diseñados con una función
de memoria ángulo de las aletas. Cuando la unidad
se reinicia después de un fallo de alimentación, el
ángulo de las persianas horizontales volverá
automáticamente a la posición anterior. El ángulo
de la rejilla horizontal no debe ser demasiado
pequeño como se puede formar condensación y
goteo en la máquina. Para restablecer la persiana,
presione el botón manual, que se restablecerá la
configuración de lamas horizontales.
Sistema de detección de fugas de
refrigerante (algunos modelos)
En caso de una fuga de refrigerante, la pantalla
LCD mostrará “CE” y la luz del indicador LED
parpadeará.

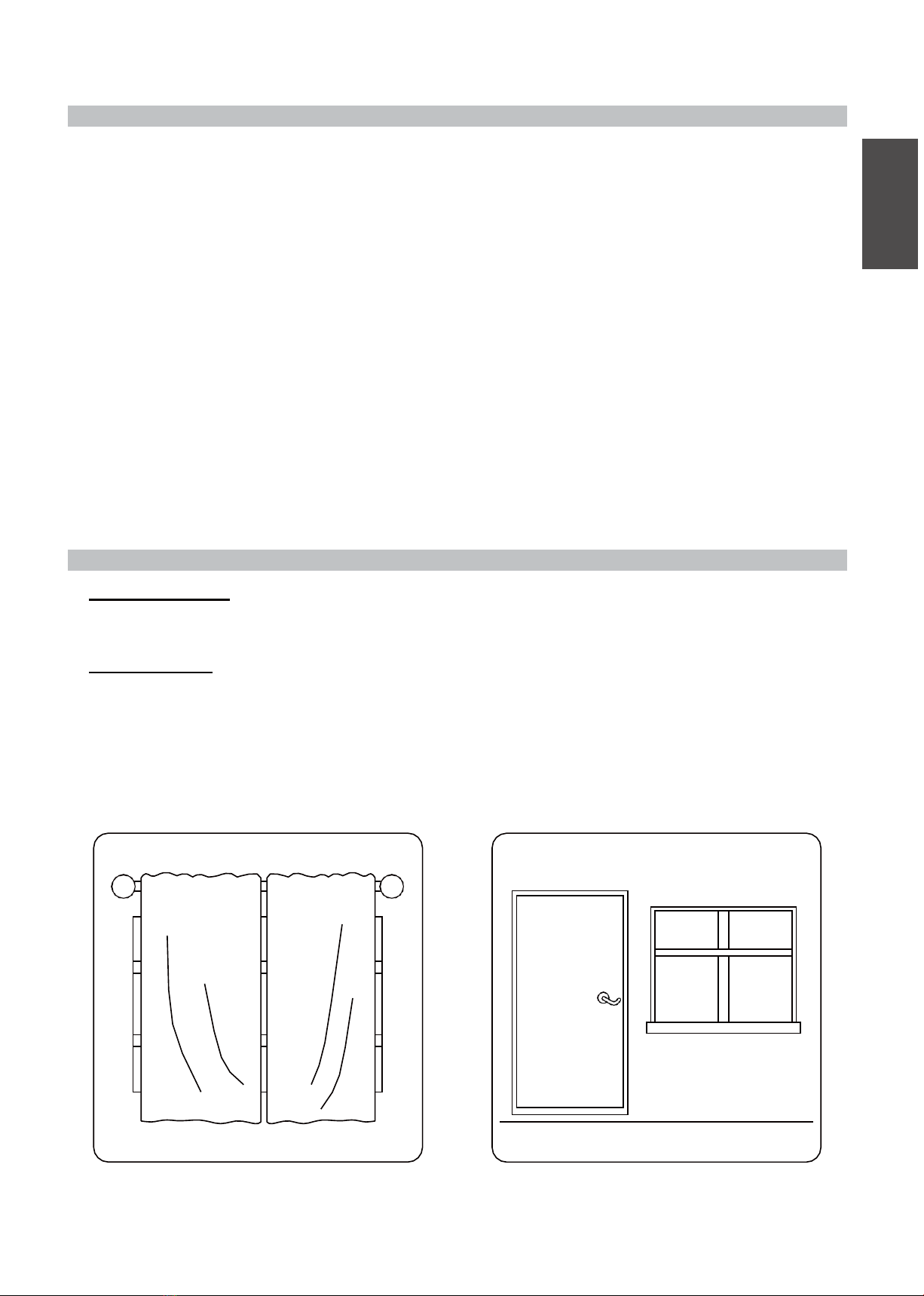

Consejos para ahorrar energía
• NO CONFIGURE la unidad a niveles de temperatura excesivos.
• Mientras se enfríe, cierre las cortinas para evitar la luz solar directa.
• Las puertas y ventanas deben mantenerse cerradas para mantener el aire frío o caliente en la habitación.
• NO COLOQUE objetos cerca de la entrada de aire y la salida de la unidad. Esto reduciría la
eficiencia de la unidad.
• Establecer un temporizador y utilice el modo SLEEP / ECONOMÍA incorporado en su caso.
• Si no va a utilizar la unidad durante mucho tiempo, extraiga las pilas del mando a distancia.
• Limpiar el filtro de aire cada dos semanas. Un filtro sucio puede reducir la refrigeración o la eficiencia de
calentamiento.
• Ajustar adecuadamente las rejillas y evitar el flujo de aire directo.
Cerrando las cortinas durante el
calentamiento también ayuda
a mantener el calor en
Las puertas y ventanas deben mantenerse
cerradas
V.1
Piezas de la
unidad interior
y funciones
principales

8

Este panel de visualización de la unidad interior se puede utilizar para hacer funcionar la unidad
en caso de que el control remoto se ha perdido o está fuera de baterías.
Botón manual
Indicador de funcionamiento
Pantalla LED
Indicador de alarma
Receptor de infrarrojos
Indicador del temporizador
Fig. 3.1
PRE-DEF
Indicador (pre-calentamiento /
descongelación)
Botón manual Pantalla LED
FUNC
Indicador de operación
Indicador del temporizador
Indicador de alarma
receptor de infrarrojos
Fig. 3.2
PRE-DEF
Indicador (pre-calentamiento /
descongelación)
• Botón MANUAL: Este botón selecciona el modo en el siguiente orden: AUTO, ENFRIAMIENTO FORZADO,
APAGADO.
• Modo ENFRIAMIENTO FORZADO: En el modo ENFRIAMIENTO FORZADO, la luz de
funcionamiento parpadea. El sistema entonces girar a AUTO después de que se haya enfriado con
una alta velocidad del viento durante 30 minutos. El mando a distancia se desactivará durante esta
operación.
• Modo apagado: Cuando el panel está en OFF, la unidad se apaga y el mando a distancia se vuelve a habilitar.

3
Funcionamiento manual
V.1
Funcionamiento manual

9

Precauciones de seguridad
• Póngase en contacto con un técnico de servicio
autorizado para su reparación o mantenimiento.
la reparación y el mantenimiento inadecuado
puede causar fugas de agua, descargas eléctricas
o incendios, y pueden anular la garantía.
• NO SUSTITUYA un fusible fundido con un
amperaje fusible mayor o menor, ya que esto
puede causar daños en el circuito o un incendio
eléctrico.
• Asegúrese de que la manguera de drenaje está
configurada de acuerdo
a las instrucciones. De no hacerlo, podría
provocar fugas y causar daños materiales
personales, incendios y descargas eléctricas.
• Asegúrese de que todos los cables están
conectados correctamente. Si no se conectan
los cables de acuerdo con las instrucciones
puede provocar descargas eléctricas o
incendios.
Unidad de Mantenimiento
1. Desbloquear la rejilla empujando las dos
lengüetas hacia el centro al mismo tiempo.
2. Desconecte el cable del panel de la
pantalla de la caja de control en el cuerpo
principal.
Presione las
lengüetas de
liberación de la
parrilla
Fig. 4.1
3. Separar la rejilla de la unidad principal
mediante la celebración de la rejilla en un
ángulo de 45 °, levantándolo ligeramente y
luego tirando de la rejilla hacia adelante.
Cómo Limpiar el filtro de aire
El filtro evita que el polvo y otras partículas entren en la
unidad interior. La acumulación de polvo puede reducir
la eficiencia del aparato de aire acondicionado. Para una
eficacia óptima, limpie el filtro de aire cada dos semanas
o más frecuentemente si usted vive en un área
polvorienta. Vuelva a colocar el filtro por uno nuevo si
está fuertemente atascado y no se puede limpiar.

ANTES DE LIMPIAR O
MANTENIMIENTO
ADVERTENCIA:NO ELIMINAR O
LIMPIAR EL FILTRO USTED MISMO
Quitar y limpiar el filtro puede ser peligroso. El
desmontaje y el mantenimiento deben ser
realizados por un técnico certificado.
4
NOTA: En los hogares con animales, que tendrá que
limpiar periódicamente la rejilla hacia abajo para
evitar que el pelo de los animales bloqueando el flujo
de aire.
• Siempre apague el sistema de aire
acondicionado y desconectar la fuente de
alimentación antes de la limpieza o el
mantenimiento.
• NO UTILICE productos químicos o paños tratados
químicamente para limpiar la unidad.
• NO UTILICE benceno, disolventes de pintura,
polvo de pulido u otros disolventes para limpiar la
unidad. Pueden causar la superficie de plástico se
agriete o se deforme.
• NO LAVE la unidad con agua corriente.
Si lo hace, provoca un peligro eléctrico.
• NO UTILICE agua caliente a más de 40°C (104°F)
para limpiar el panel frontal. Esto puede provocar
que el panel se deforme o descolore.
• Limpie la unidad con un paño sin pelusa
humedecido y detergente neutro. Seque la
unidad con un paño seco y sin pelusa.
Cuidado y mantenimiento
V.1
Cuidado y mantenimiento

10
6. Enjuague el filtro con agua limpia y permitir que
se seque al aire. No deje que el filtro seco en la
luz solar directa.
7. Vuelva a instalar el filtro.
8. Vuelva a instalar la rejilla delantera y vuelva a
conectar el cable del panel de la pantalla a la
caja de control en el cuerpo principal.
Reparación de fugas de refrigerante
Fig. 4.2
4. Retire el filtro de aire.
5. Limpiar el filtro de aire con la aspiradora de la
superficie o el lavado en agua caliente con un
detergente suave.
A. Si se utiliza un aspirador, el lado de entrada
debe mirar hacia el vacío.
Sistema de detección de fugas de
refrigerante (algunos modelos)
• En caso de una fuga de refrigerante, la pantalla
LCD mostrará “CE” y la luz del indicador LED
parpadeará.
Fig. 4.3
B. Si se utiliza agua, el lado de entrada debe
mirar hacia abajo y lejos de la corriente de
agua.
Fig. 4.4

Preparación Para períodos de no utilización
Mantenimiento después de un largo período de no
utilización
1. Retire cualquier obstáculo que bloquee los
orificios de ventilación de ambas unidades
interior y exterior.
2. Limpiar el filtro de aire y la rejilla frontal de la
unidad interior. Vuelva a instalar el filtro de aire
limpio y seco, en su posición original.
3. Giro en el interruptor de alimentación
principal al menos 12 horas antes de hacer
funcionar la unidad.
El almacenamiento de la unidad mientras no está en uso
1. Pase el aparato en modo FAN durante 12 horas
en una habitación caliente para secarlo y evitar
el moho.
2. Giro el aparato y desenchúfelo.
3. Limpiar el filtro de aire de acuerdo con las
instrucciones de la sección anterior. Vuelva a
instalar el filtro limpio y seco antes de guardarlo.
4. Retire las pilas del mando a distancia.
ADVERTENCIA
• Si las fugas de refrigerante, apague el aire
acondicionado y todos los dispositivos de
calefacción combustibles, ventilar la habitación y
llame a su distribuidor inmediatamente. El
refrigerante es a la vez tóxico e inflamable. NO
utilice el acondicionador de aire hasta que se
repare la fuga.
• Cuando el acondicionador de aire se instala en
una habitación pequeña, se deben tomar
medidas para evitar que la concentración de
refrigerante exceda el límite de seguridad en
caso de fuga de refrigerante. refrigerante
concentrado provoca una grave amenaza para la
salud y la seguridad.
NOTA: Algunos modelos incluyen una función de panel
auto-elevación, lo que permite la parrilla para mover
verticalmente y simplifica el proceso de limpieza del filtro.
V.1
Cuidado y mantenimiento

11
•
La luz operación continúa a parpadear rápidamente después de que la unidad se ha reiniciado.
•
Los botones del control remoto no funcionan.
•
La unidad está disparada continuamente fusibles o interruptores automáticos.
•
Un objeto extraño o agua entra en el acondicionador de aire.
•
Las fugas de la unidad interior.
•
Otras situaciones anormales.
Problemas comunes
Los siguientes síntomas no son un mal funcionamiento y en la mayoría de las situaciones, no requerirán
reparaciones.
Problema Posibles causas
La unidad no se
enciende al pulsar
el botón ON / OFF
La unidad tiene una función de protección de 3 minutos que impide que la unidad
de sobrecarga. La unidad no se puede reiniciar dentro de los tres minutos de haber
sido desactivado.
Modelos de refrigeración y calefacción: Si la luz de funcionamiento y PRE-DEF (Pre-calefacción /
desempañador) indicadores se iluminan, la temperatura exterior es demasiado frío y el viento
de la unidad anti-frío se activa con el fin de descongelar la unidad.
En los modelos de sólo refrigeración: Si el indicador “Sólo Ventilador” se ilumina, la
temperatura exterior es demasiado frío y la protección anticongelante de la unidad se activa
con el fin de descongelar la unidad.
La unidad cambia
de modo de enfriar
a modo FAN
La unidad cambia su configuración para evitar la formación de escarcha en la unidad. Una vez
que la temperatura aumenta, la unidad comenzará a funcionar de nuevo.
La temperatura ajustada se ha alcanzado, en cuyo punto la unidad se apaga el compresor. La
unidad reanudará operativo cuando la temperatura fluctúa de nuevo.
La unidad interior
emite niebla blanca
En regiones húmedas, una gran diferencia de temperatura entre el aire de la habitación y el
aire acondicionado puede causar niebla blanca.
La unidad interior y
exterior emiten
niebla blanca
Cuando la unidad se reinicia en el modo de calor después de la descongelación, niebla blanca
puede ser emitida debido a la humedad generada a partir del proceso de descongelación.
La unidad interior
hace ruidos
Un sonido chirriante se escucha cuando el sistema está apagado o en modo frío. los
También se oye ruido cuando la bomba de drenaje (opcional) está en funcionamiento.
Un sonido chirriante puede producirse después de ejecutar la unidad en modo de calor
debido a la expansión y contracción de las piezas de plástico de la unidad.
La unidad interior y
exterior hacen
ruidos
Un sonido de baja silbido se puede producir durante el funcionamiento. Esto es normal y
es causado por el gas refrigerante que fluye a través de ambas unidades interiores y
exteriores.
Un sonido sibilante bajo puede escucharse cuando el sistema se inicia, cuando deje de
funcionar o se está descongelando. Este ruido es normal y es causado por parar o cambiar la
dirección del gas refrigerante.
La unidad exterior
hace ruidos
La unidad hará sonidos diferentes en función de su modo de funcionamiento actual.
5
PRECAUCIONES
Si se produce una de las siguientes condiciones, apague la fuente de alimentación
inmediatamente y póngase en contacto con su distribuidor para obtener más ayuda.
Soluci ó n de problemas
V.1
Solución de problemas

12
Problema Posibles causas
El polvo se emite desde
la unidad interior o
exterior
La unidad puede acumular polvo durante períodos prolongados de no uso, que se emiten
cuando la unidad está encendida. Esto se puede mitigar, cubriendo la unidad durante
largos períodos de inactividad.
La unidad emite un
mal olor
La unidad puede absorber los olores del ambiente (tales como muebles, cocina,
cigarrillos, etc.) que serán emitidos durante las operaciones.
filtros de la unidad se han vuelto a moho y deben ser limpiados.
El ventilador de la
unidad exterior no
funciona
Durante el funcionamiento, la velocidad del ventilador se controla para optimizar el
funcionamiento del producto.

Consejos para solucionar problemas
Cuando se producen problemas, compruebe los siguientes puntos antes de ponerse en contacto con una
empresa de reparación.
Problema Posibles causas Solución
La unidad
no está
funciona
ndo
Fallo de alimentación
Esperar a que el poder para ser restaurado
El interruptor de encendido está apagado
Conectar la alimentación
El fusible se ha quemado
Reemplazar el fusible
pilas del control remoto están muertos
Reemplazar las pilas del control remoto
protección de 3 minutos de la unidad ha sido
activado
Espere tres minutos después de reiniciar la unidad
Rendimiento
de
refrigeración
pobre
Temperatura ajuste puede ser mayor que
la temperatura ambiente de la habitación
Bajar el ajuste de temperatura
El intercambiador de calor de la unidad
interior o al aire libre está sucio
Limpiar el intercambiador de calor afectada
El filtro de aire está sucio
Quitar el filtro y limpiarlo de acuerdo con las
instrucciones
La entrada o salida de aire de cualquiera
de las unidades se bloquea
Apague la unidad, retire la obstrucción y vuelva
a encenderla
Las puertas y ventanas están abiertas
Asegúrese de que todas las puertas y ventanas
están cerradas durante el funcionamiento de la
unidad
El exceso de calor es generado por
la luz del sol
Cierre las ventanas y las cortinas durante
períodos de mucho calor o sol brillante
Refrigerante baja uso debido a
fugas o a largo plazo
Compruebe si hay fugas, volver a sellar si es
necesario y parte superior de refrigerante
La unidad se
inicia y se
detiene con
frecuencia
Hay refrigerante demasiado o
demasiado poco en el sistema
Compruebe si hay fugas y recargar el sistema con
refrigerante
Hay aire, gas incompresible o material extraño
en el sistema de refrigeración.
Evacuar y recargar el sistema con refrigerante
circuito de sistema está bloqueada
Determinar qué circuito está bloqueado y reemplazar
la pieza de mal funcionamiento del equipo
El compresor se rompe
Reemplazar el compresor
El voltaje es demasiado alto o demasiado
bajo
Instalar un manostato para regular el voltaje
Rendimiento
de calefacción
pobre
La temperatura exterior es inferior a 7 ° C
(44,5 ° F)
Compruebe si hay fugas y recargar el sistema con
refrigerante
El aire frío entra por las puertas y
ventanas
Asegúrese de que todas las puertas y ventanas
están cerradas durante el uso
Refrigerante baja uso debido a
fugas o a largo plazo
Compruebe si hay fugas, volver a sellar si es
necesario y parte superior de refrigerante
V.1
Solución de problemas

13
Códigos de error
•
Tipo de convertidor de Split
1
EEPROM interior de error (eléctricamente programable
y borrable memoria de sólo lectura)
1
Apagado
E0
2
Interiores y exteriores de un mal funcionamiento de
comunicación de unidad
2
Apagado
E1
3
Mal funcionamiento de la velocidad del ventilador interior
4
Apagado
E3
4
Error del sensor de temperatura interior de la habitación
5
Apagado
E4
5
Error del sensor de temperatura del serpentín del evaporador
6
Apagado
E5
6
Mal funcionamiento del sistema de detección de fugas de
refrigerante
7
Apagado
EC
7
Mal funcionamiento de la alarma de nivel de agua
8
Apagado
EE
8
unidad interior Dual (twin modelo)
mal funcionamiento la comunicación
9
Apagado
E8
9
Otro modelo de mal funcionamiento twin
10
Apagado
E9
10
Protección de sobrecarga
1
Encendido
F0
11
Error del sensor de temperatura exterior
2
Encendido
F 1
12
Error sensor de la tubería del condensador al aire libre
3
Encendido
F2
13
Error del sensor de temperatura de descarga del aire
4
Encendido
F3
14
EEPROM al aire libre de error (eléctricamente
programable y borrable memoria de sólo lectura)
5
Encendido
F4
15
Mal funcionamiento de la velocidad del ventilador exterior
(motor ventilador sólo CC)
6
Encendido
F5
16
Error de comunicación automático del panel de elevación
8
Encendido
F7
17
Mal funcionamiento del panel de levantamiento
automático
9
Encendido
F8
18
El panel de levantamiento automático está abierto
10
Encendido
F9
19
Inversor de la protección del módulo IPM
1
Destello
P0
20
protección de tensión alta / baja
2
Destello
P 1
21
Compresor superior protección contra sobrecalentamiento
3
Destello
P2
22
Baja temperatura de la protección exterior
4
Destello
P3
23
Error de la unidad de compresor
5
Destello
P4
24
Modo de conflicto
6
Destello
P5
25
Compresor de protección de baja presión
7
Destello
P6
26
Error del sensor exterior IGBT
8
Destello
P7
Parpadeo del indicador
de funcionamiento
Indicador
de tiempo
Código
de error
Causa
Número
V.1
Solución de problemas

14
•
Tipo fijo velocidad

Número
Causa
Indicador de
funcionamiento
Indicador de
tiempo
Código de
error
Indicador
PRE-DEF
Indicador de
alarma
1
El canal de
comprobación de
comunicación de la
unidad en el exterior es
anormal
Destello rápido
E1
Destello
rápido
2
El canal de control del
sensor de temperatura
ambiente es anormal
Destello
rápido
E2
3
Mal funcionamiento
del sensor del
evaporador
Destello rápido
E3
4
Mal funcionamiento
del sensor del
condensador
E4
Destello
rápido
5
Sensor de temperatura
de la bomba de agua
E5
Destello
rápido
6
Mal funcionamiento al
aire libre
Destello rápido
Destello
rápido
E6
Destello
rápido
Destello
rápido
7
Mal funcionamiento
EEPROM
Destello rápido
Destello
rápido
E7
8
Mal funcionamiento de
alarma de nivel de agua
E8
Destello
rápido
9
La velocidad del motor
de DC está fuera de
control
Destello
rápido
Eb
Destello
rápido
10
Mal funcionamiento de
baja presión de la
unidad exterior
Destello rápido
Destello
rápido
Ed
Destello
rápido
11
Error de comunicación
del panel de elevación
automática
Destello rápido
F0
Destello
rápido
Destello
rápido
12
Malfuncionamiento del
panel de levantamiento
automático
Destello
rápido
F1
Destello
rápido
Destello
rápido
13
El panel de
levantamiento
automático está
abierto
Encendido
F2
Destello
rápido
Destello
rápido
14
Mal funcionamiento
del sistema de
detección de fugas de
refrigerante
EC
Destello
rápido
V.1
Solución de problemas

15

Los usuarios de los países europeos pueden estar obligados a desechar adecuadamente esta
unidad. Este aparato contiene refrigerante y otros materiales potencialmente peligrosos. Al
deshacerse de este aparato, la ley requiere la recolección y tratamiento especial. NO deseche este
producto como residuo doméstico o basura municipal sin clasificar.
Al deshacerse de este aparato, tiene las siguientes opciones:
• Desechar del aparato en las instalaciones de recogida de residuos electrónica municipal designado.
• En la compra de un nuevo aparato, el minorista puede recuperar el viejo aparato sin cargo.
• El fabricante también recuperar el viejo aparato sin cargo.
• Vender el aparato a los distribuidores de chatarra certificados.

6
NOTA: Desechar este electrodoméstico en el bosque o en otros entornos naturales pone en
peligro su salud y es malo para el medio ambiente. Las sustancias peligrosas pueden tener fugas en
el agua subterránea y entrar en la cadena alimentaria.
Directrices europeas relativas a la eliminaci ó n
V.1
Directries europeas sobre la eliminación


El diseño y las especificaciones están sujetos a cambios sin previo aviso para mejorar el producto.
Consulte con la agencia de ventas o con el fabricante para más detalles.
CONDICIONES DE LA GARANTIA COMERCIAL
Este producto tiene una garantía de reparación de dos años, a partir de la fecha de venta, contra todo
defecto de funcionamiento proveniente de la fabricación, incluyendo mano de obra y piezas de recambio. Y
cinco años de garantía en el compresor
(solo componente). Para justificar la fecha de compra será obligatorio presentar la factura o ticket de
compra del usuario
final y los datos de la empresa instaladora. La presente garantía solo será efectiva en España.
EXCLUSIONES DE LA GARANTÍA
-Los aparatos utilizados indebidamente, de manera no conforme a las instrucciones de uso.
-Los aparatos desmontados o manipulados por personas ajenas a los Servicios Técnicos
autorizados.
-Las operaciones periódicas de mantenimiento del producto.
-Los materiales rotos o deteriorados por desgaste o uso normal del aparato: juntas, plásticos,
cristales,escobillas, filtros, etc.
-Los aparatos que no lleven identificado el número de
serie de fábrica o que éste haya sido alterado o borrado.
-Las averías producidas por causas fortuitas, siniestros de fuerza mayor o derivados de una
instalación incorrecta.
-Eas Electric no se hace responsable de las pérdidas o daños en el software o soportes de
información.
-Averías producidas por factores externos como alteraciones de corriente o suministro de energía
inadecuada.
-Falta de toma de tierra en la vivienda.
-Los defectos de instalación, tales como falta de conexión de toma de tierra entre unidades interior
y exterior, alteración del orden de las fases y el neutro, abocardados en mal estado o conexionado
con tuberías frigoríficas de distinto diámetro.
-Cuando exista preinstalación, los daños ocasionados por la no realización de una adecuada
limpieza con nitrógeno y comprobación de estanqueidad.
-Los aparatos que no lleven identificado el número de serie de fabrica o que este haya sido
borrado o alterado.
-Las vinculaciones de dispositivos externos, esto nunca podrá derivar en cambio de unidad.
V.1
www.easelectric.es

2
Table of Contents
Owner’s Manual
SafetyPrecautions.................................................... 04
Indoor Unit Parts and Major Functions.........06
ManualOperations................................................... 08
SAFETY
FIRST
1
2
3
ENGLISH
V.1

3
CareandMaintenance............................. 09
Unit Maintenance ....................................... 09
How to Clean the Air Filter ........................... 09
Repairing Refrigerant Leaks....................... 10
Preparation for Periods of Non-use.............. 10
Troubleshooting ................................. 11
Common Problems ........................... 11
Troubleshooting Tips......................... 12
European Disposal Guidelines .............................................................. 15

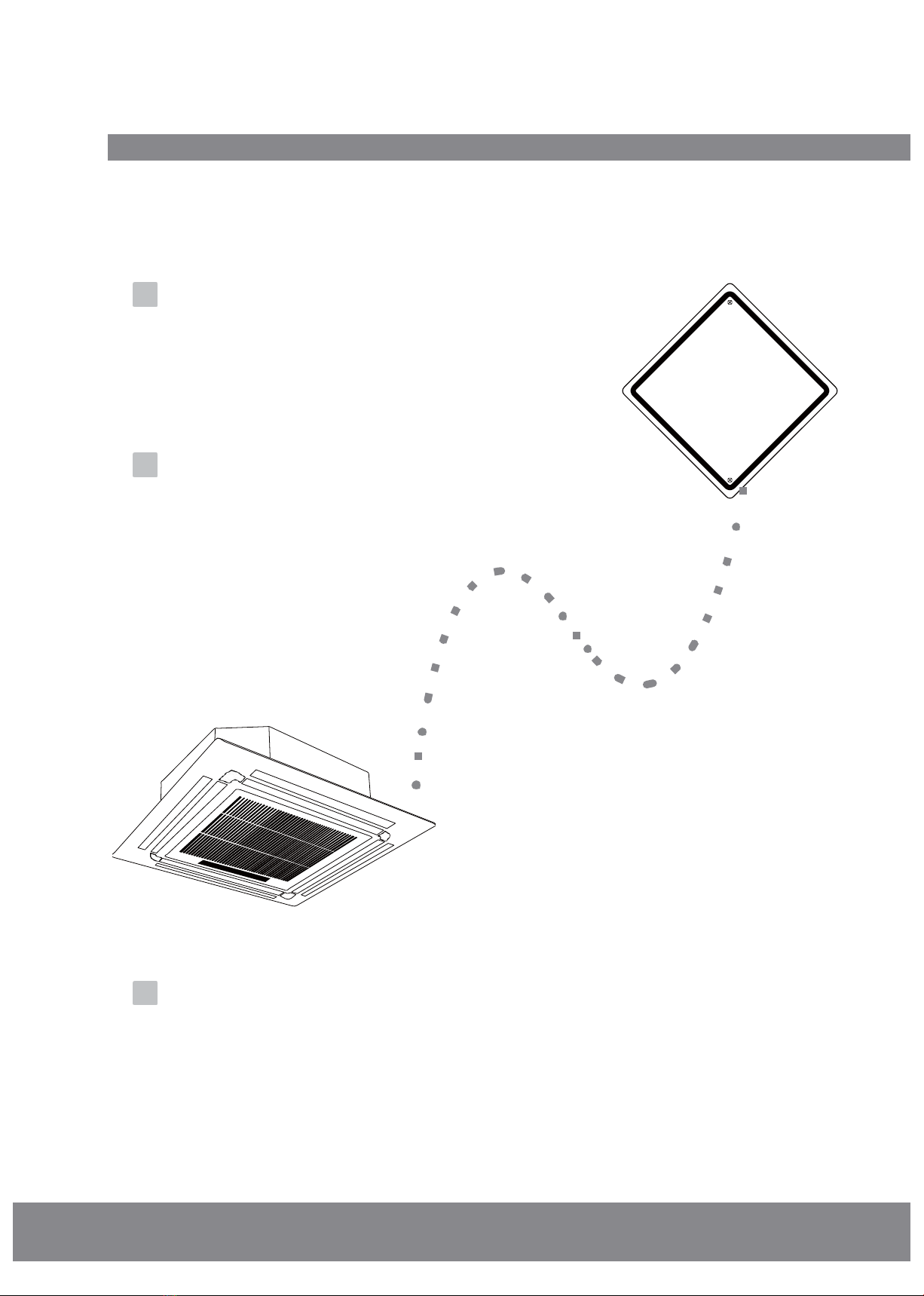

Caution: Risk of fire
(for R32 refrigerant only)
WARNING: Servicing shall only be performed as recommended by the equipment manufacturer. Maintenance
andrepairrequiringtheassistance ofotherskilledpersonnel shall becarriedoutunderthesupervisionof the
personcompetentintheuseofflammablerefrigerants.Formoredetails, pleaserefertothe Information on
servicingon INSTALLATIONMANUAL. (ThisisonlyrequiredfortheunitadoptsR32Refrigerant)
4
5
6
V.1

4
Thank you for purchasing this air conditioner. This manual will provide you with information on how
tooperate, maintain, and troubleshoot your air conditioner. Following the instructions will ensure the
proper function and extended lifespan of your unit.
Please pay attention to the following signs:
WARNING
CAUTION

Safety Precautions
1
WARNING
• Ask an authorized dealer to install this air
conditioner. Inappropriate installation may
cause water leakage, electric shock, or fire.
• The warranty will be voided if the unit is not
installed by professionals.
• If abnormal situation arises (like burning
smell), turn off the power supply and call
your dealer for instructions to avoid electric
shock, fire or injury.
• DO NOT let the indoor unit or the remote
control get wet. It may cause electric shock
or fire.
• DO NOT insert fingers, rods or other objects
into the air inlet or outlet. This may cause
injury, since the fan may be rotating at high
speeds.
• DO NOT use a flammable spray such as hair
spray, lacquer or paint near the unit. This
may cause fire or combustion.
• Do not use means to accelerate the
defrosting process or to clean, other than
thoserecommended by themanufacturer.
• The appliance shall be stored in a room
without continuously operating ignition
sources (for example: open flames, an
operating gas appliance or an operating
electric heater).
• The appliance shall be stored so as to
prevent mechanical damage from occurring.
• Be aware that the refrigerants may not
contain an odor.
• Compliance with national gas regulations
shall be observed.
• Keep ventilation openings clear of
obstruction.
NOTE: The following information is required for
the units adopt R32 Refrigerant.
•
•
•
•
•
DO NOT pierce or burn.
A warning that the appliance shall be stored
in a well-ventilated area where the room size
corresponds to the room area as specified
for operation.
Any person who is involved with working on
or breaking into a refrigerant circuit should
hold a current valid certificate from an
industry-accredited assessment authority,
which authorizes their competence to handle
refrigerants safely in accordance with an
industryrecognizedassessmentspecification.
Servicing shall only be performed as
recommended by the equipment
manufacturer. Maintenance and repair
requiring the assistance of other skilled
personnel shall be carried out under the
supervision of the person competent in the
use of flammable refrigerants.
If the supply cord is damaged, it must be
replaced by the manufacturer, its service
agent or similarly qualified persons to avoid
a hazard.
Failure to observe a warning may result in serious injuries. The
appliance must be ins t alled in accordance with na tional regula t ions.

Failure to observe a caution may result in injury or equipment damage.
Sa
f
e
t
y
P
r
ecau
t
ions
V.1

5

CAUTION
• DO NOT touch the air outlet while the swing
flap is in motion. Fingers might get caught
or the unit may break down.
• DO NOT inspect the unit by yourself. Ask an
authorized dealer to perform the inspection.
• To prevent product deterioration, do not use
the air conditioner for preservation purposes
(storage of food, plants, animals, works of
art, etc.).
• DO NOT touch the evaporator coils inside
the indoor unit. The evaporator coils are
sharp and may cause injury.
• DO NOT operate the air conditioner with
wet hands. It may cause electric shock.
• DO NOT place items that might be
affected by moisture damage under the
indoor unit. Condensation can occur at a
relative humidity of 80%.
• DO NOT expose heat-producing appliances
to cold air or place them under the indoor
unit. This may cause incomplete combustion
or deformation of the unit due to the heat.
• After long periods of usage, check the
indoor unit to see if anything is damaged. If
the indoor unit is damaged, it may fall and
cause injury.
• If the air conditioner is used together with
other heating devices, thoroughly ventilate
the room to avoid oxygen deficiency.
• DO NOT climb onto or place objects on top
of the outdoor unit.
• DO NOT operate the air conditioner when
using fumigant insecticides. The chemicals
may become layered with the unit and
endanger those who are hypersensitive to
chemicals.
• DO NOT let children play with the air
conditioner.
• DO NOT operate the air conditioner in a wet
room (e.g. bathroom or laundry room). This
can cause electrical shock and cause the
product to deteriorate.

•



•

•

•
This appliance can be used by children aged
from 8 years and above and persons with
reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given
supervision or instruction concerning use of
the appliance in a safe way and understand
the hazards involved. Children shall not play
with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
The appliance shall be installed in accordance
with national wiring regulations.
The indoor unit must be installed 2,5m above
floor.
An all-pole disconnection device which has at
least 3mm separation distance in all pole and
a residual current device (RCD) with the rating
of above 10mA shall be incorporated in the
fixed wiring according to the national rule.
Sa
f
e
t
y
P
r
ecau
t
ions
V.1
