Prefacio
Gracias por elegir nuestra cocina de gas.
Para usar este aparato correctamente y prevenir riesgos de
incendio, lea estas instrucciones antes de usar el aparato.
Guarde estas instrucciones en un lugar, donde las pueda encontrar
fácilmente.
Si no está seguro de cualquier información que contenga este
manual de instrucciones, por favor contacte con nuestro centro de
atención al cliente.
El fabricante no se hace responsable de cualquier daño en
personas, causadas por una incorrecta instalación o uso de este
aparato.
El aparato tiene la certificación de uso de los países que están
marcados en el aparato.
El fabricante reserva el derecho de hacer cualquier modificación
que pueda ser considerada importante, sin poner en peligro las
principales características funcionales y de seguridad de los propios
productos.
El aparato está destinado para a un ambiente doméstico y no
comercial.
V.3

Índice
Prefacio
Advertencias de seguridad
Instrucciones técnicas
Instrucciones de funcionamiento18
Posición.....................................19
Instalación del aparato...............20
Conexión de gas........................20
Especificación de gas.................22
Conexión eléctrica......................
Conversión de gas......................23
Solución de problemas...............24
Instrucciones de seguridad........3
Instalación..................................4
Seguridad infantil.......................6
Durante el uso...........................7
Mantenimiento y limpieza........10
Información ambiental..............10
Instrucciones para uso y mantenimiento
Descripción del aparato............11
Cómo usar el aparato................13
..........................15
.........16
Garantía comercial.....................25
Mantenimiento y limpieza
Seguridad y consejos para
ahorrar energía
22
ES-2
V.3

Instrucciones de seguridad
Peligro/Advertencia No cumplir esta nota puede provocar
lesiones graves o muerte.
Precaución No cumplir esta nota puede provocar
lesiones graves o muerte.
Precaución Sin acceso
Advertencia
Prohibido hacer fuego
•Lea estas instrucciones antes de la instalación o uso del
aparato.
•Este manual de instrucciones debe guardarlo para futuras
referencias.
•Si este aparato es transferido o vendido a otra persona,
asegúrese de entregar el manual de instrucciones.
•El fabricante no se hace responsable si estas normas no son
cumplidas.
•Las siguientes notas son para entender más fácilmente que
puede prevenir cualquier accidente causado, y un uso mas
conveniente.
•Lea las siguientes instrucciones adecuadamente y asegúrese
de entenderlas.
Los siguientes logotipos significan lo siguiente:
ES-3
V.3

Precaución

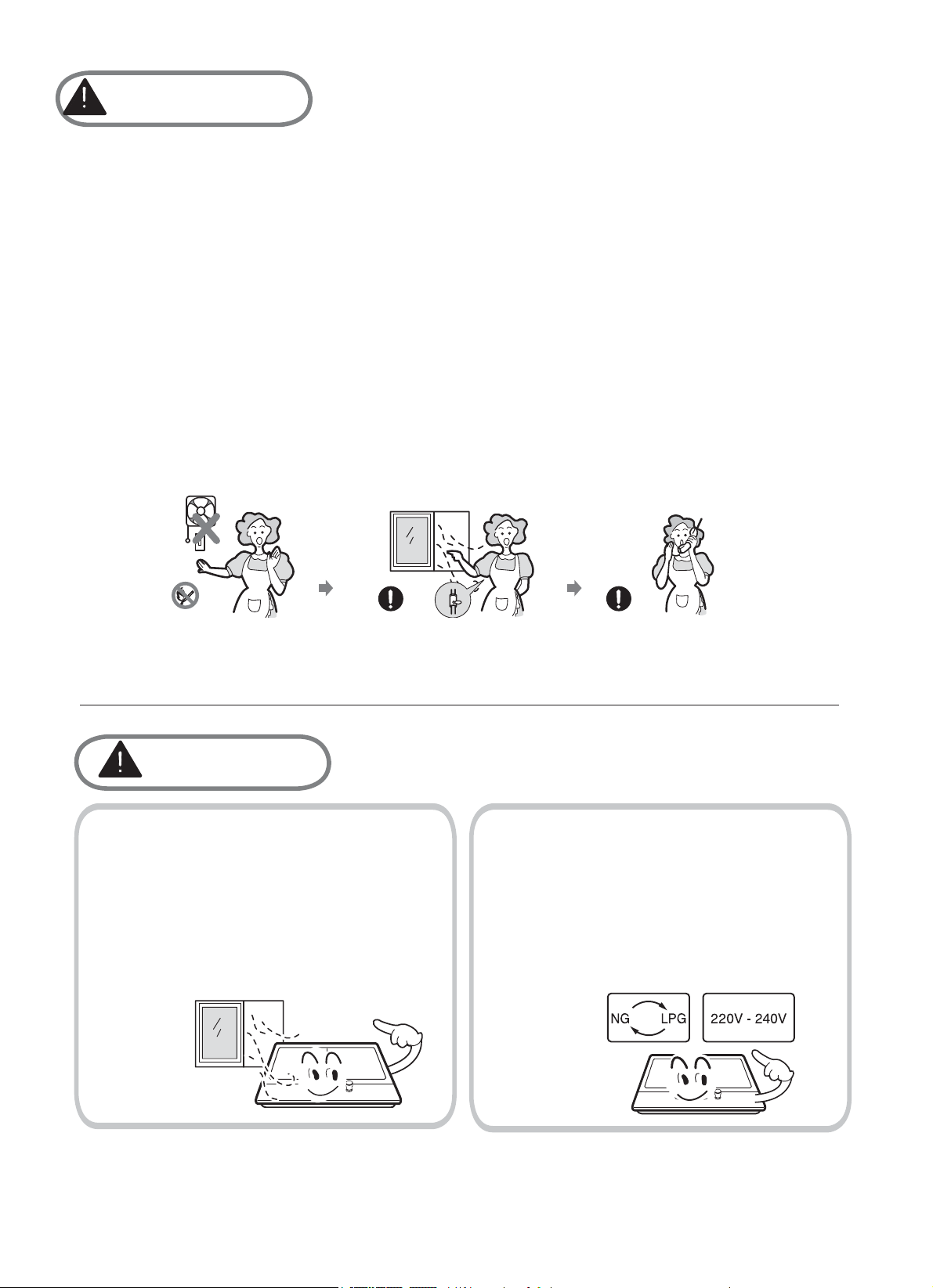

ʄSi hay una fuga de gas, tome las siguientes pautas:
-No encienda la luz.
-No apague ni enchufe ningún aparato eléctrico y no toque ninguna
toma de corriente.
-No use telefóno.
1 Deje de usar el producto y cierre la válvula media.
2 Abra la ventana para ventilar.
3 Póngase en contacto con nuestro centro de servicio mediante el
uso de otro teléfono.
ES-4
Instalación
Advertencia
Este aparato debe ser
instalado de acuerdo con
las reglas y ubicado en
un ambiente con
ventilación.
Antes de la instalación,
asegúrese de que el gas
y el suministro eléctrico
cumplen con el tipo
especificado en la placa de
características .
ES-4
V.3

Este aparato debe ser instalado por personal cualificado.
Las condiciones de ajuste para este aparato se encuentran
en la etiqueta.
Quite todo el embalaje antes de usar el aparato.
Después de desenvolver el aparato, asegúrese que el
producto no se encuentra dañado y que el cable de
conexión está en perfecto estado. Por otro lado, contacte
con el distribuidor antes de instalar el aparato.
El armario contiguo y todos los materiales usados en la
instalación deben ser capaces de soportar como mínimo
una temperatura de 85ºC sobre la temperatura de la
habitación en la que esté localizado el aparato.
En caso de que aparezcan llamas en el hornillo, apáguelo
y no vuelva a enchufarlo hasta que no haya pasado como
mínimo 1 minuto.
El uso de una cocina de gas genera calor y humedad en
la habitación donde se instala. Asegúrese de que la cocina
está bien ventilada: mantenga abiertos los huecos de
ventilación natural o instale un aparato de ventilación
mecánico.
El uso intensivo y prolongado del electrodoméstico puede
requerir aún más ventilación. Quizás sea necesario abrir
una ventana o disponer de ventilación más eficaz, por
ejemplo, aumentando el nivel de ventilación mecánica
donde se encuentre.

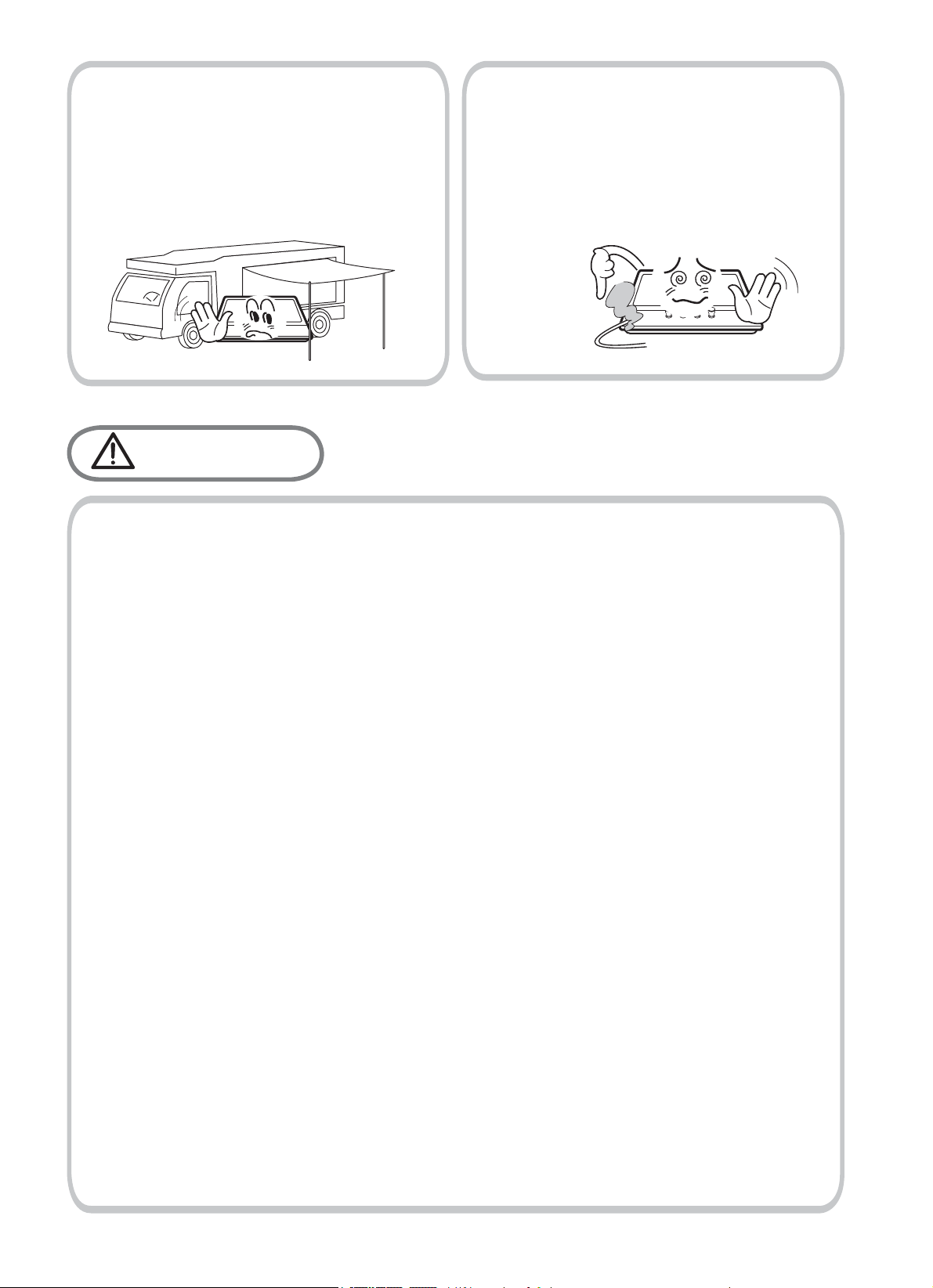

Peligro
Cuando el aparato está
instalado en caravanas,
éste no debería ser usado
para calentar el ambiente.
La tubería de gas y el
cable de corriente debe
estar instalado de tal
manera que no toque
ninguna parte del aparato.
ES-5
V.3

Seguridad Infantil
Advertencia
Peligro
No permita que los niños
jueguen cerca o con este
aparato.
Este aparato está diseñado para ser utilizado por adultos.
Los niños también pueden hacerse daño tocando las
sartenes o las ollas de la cocina.
Este aparato no debe ser utilizado por personas con falta de
experiencia, y/o falta de capacidades sin supervisión.
ES-6
V.3

Durante el uso
Advertencias
La cocina tan solo tiene un
uso culinario doméstico.
No altere este aparato. El
panel del hornillo no está
diseñado para operar desde
un temporizador externo o
sistema de control remoto.
El uso de la cocina de gas
genera calor y humedad en
la habitación donde se haya
instalado. Asegúrese que la
cocina está bien ventilada:
guarde ventilación natural o
instale un aparato de
ventilación mecánica
( campana extractora).
No use este aparato si está
en contacto con agua. No
ponga en funcionamiento el
aparato con las manos
húmedas.
ES-7
V.3

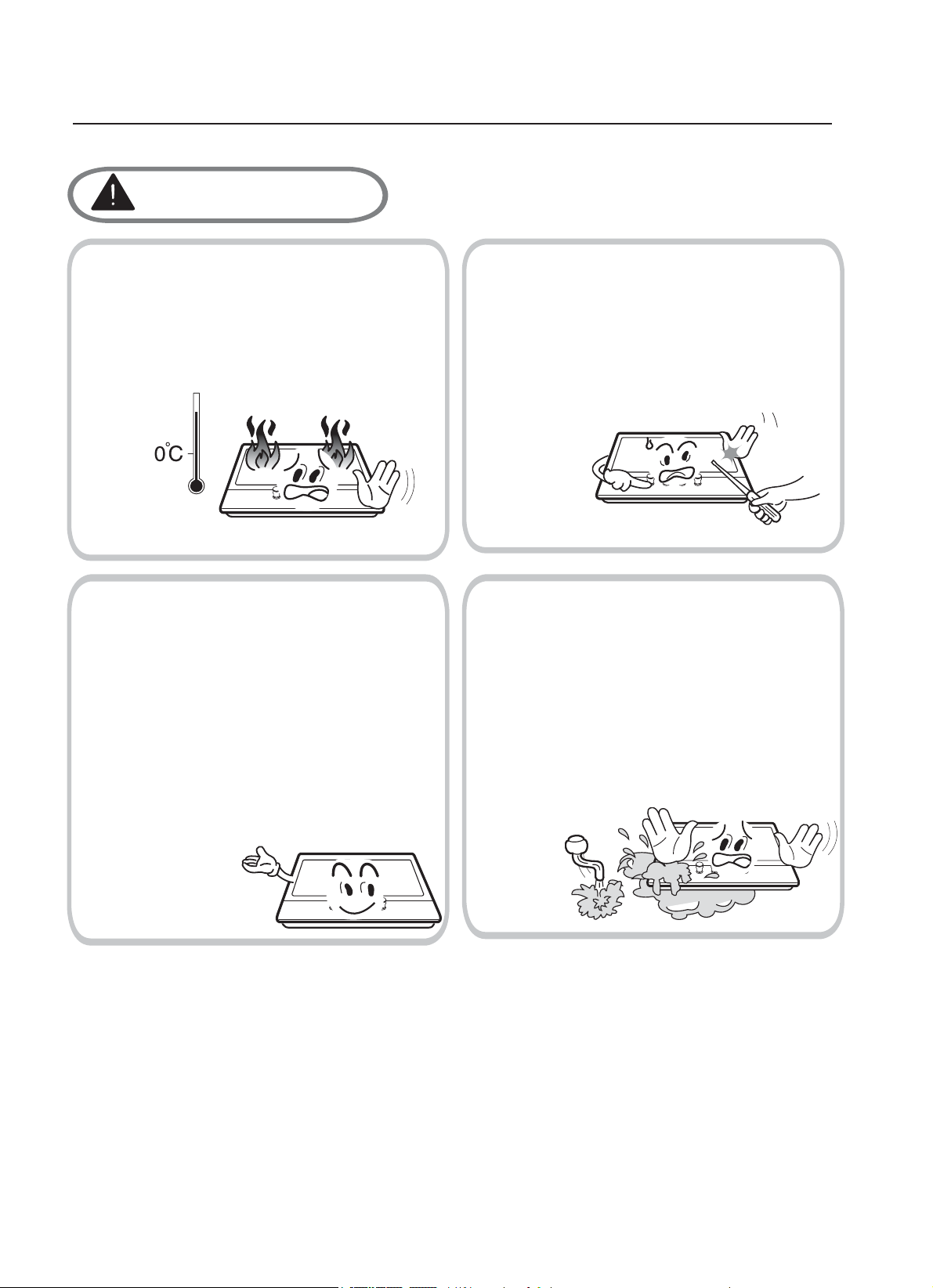

La superficie de cocción
comienza a calentarse
cuando el aparato está en
uso. Tome todas las
precauciones

Nunca deje el aparato
desatendido mientras
esté cocinando.
Las sartenes con base
inestable o irregular no
deberían colocarse sobre
la cocina, ya que si se
vuelcan o derraman puede
producirse un accidente.
No use prendas grandes,
toallas o similares que
puedan prender.
ES-8
Durante el uso
No utilice materiales
inflamables para limpiar el
aparato.
A los alimentos
perecederos, los objetos de
plástico y los aerosoles les
afecta el calor, por lo que no
deben colocarse ni encima
ni debajo de la unidad de
cocina.
ES-8
V.3

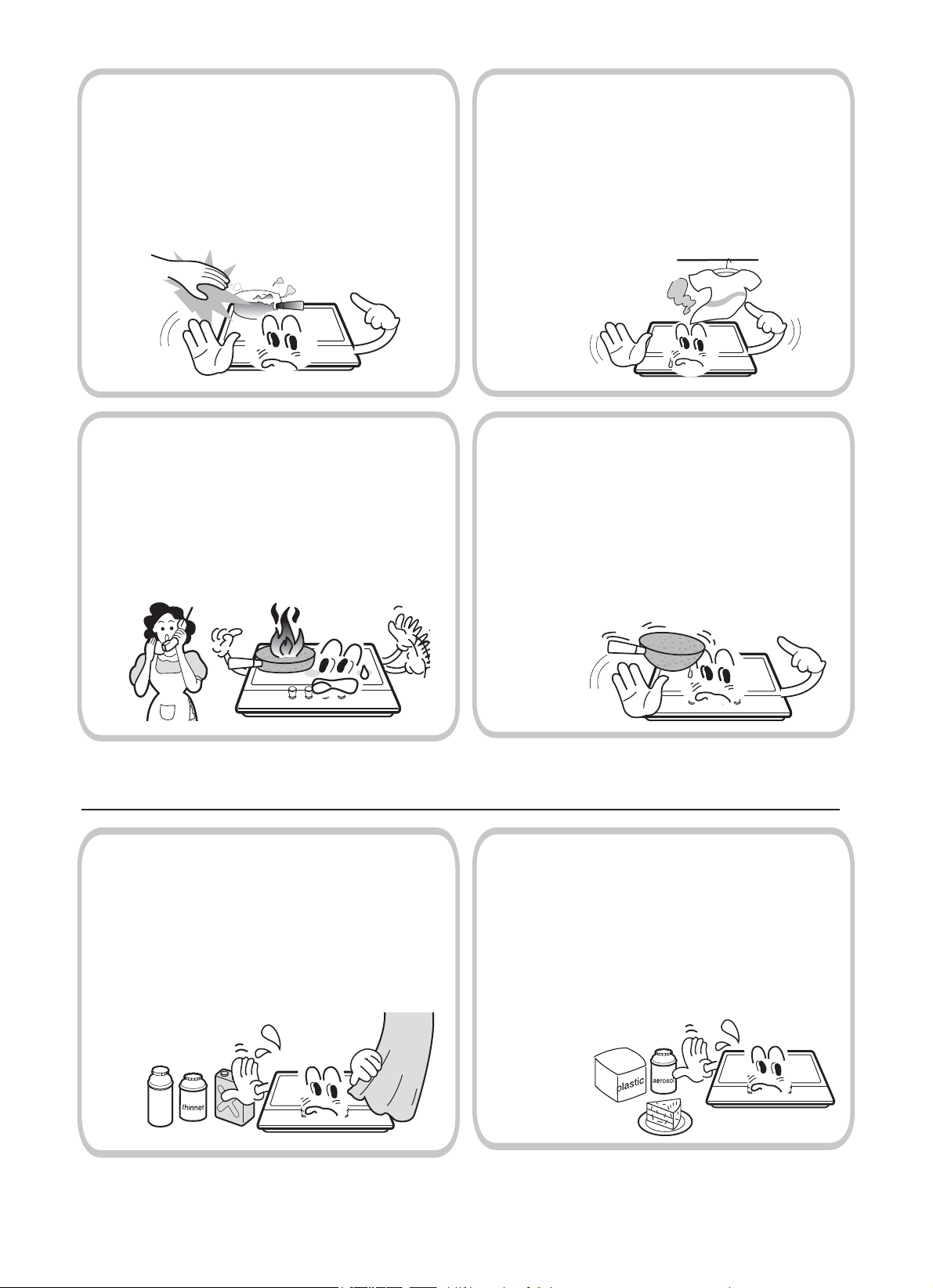

Peligro
La cocina tan solo tiene uso culinario doméstico. No se ha diseñado con
fines comerciales ni industriales.
S i utiliza la cocina durante un tiempo prolongado, consiga más ventilación
abriendo una ventana o subiendo el nivel de velocidad del extractor.
U se guantes para coger cualquier sartén o utensilio de cocina ya que
estarán calientes.
No deje cerca de la cocina en funcionamiento objetos con sensibilidad a
prender.
No deje las agarraderas o los guantes mojados o húmedos, por que esto
puede causar la transferencia de calor al material rápidamente y el riesgo
de prender tu mismo.
Utilice solamente los quemadores después de colocar sartenes y ollas.
No caliente ninguna sartén ni olla sin nada en el interior.
No utilice platos de plástico ni de aluminio en la cocina.
Cuando utilice otros aparatos eléctricos, asegúrese de que los cables no
entran en contacto con las superficies calientes del electrodoméstico.
No utilice un paño de cocina en lugar de un agarrador para las ollas.
Objetos tales como, ropa pueden prender fuego muy rápidamente.
Cuando utilice utensilios de cocina de cristal, asegúrese que son
específicos para cocinar. Si la superficie está fabricada con cristal
endeble, apague el aparato para evitar errores eléctricos.
Apague siempre el control de los quemadores antes de quitar el utensilio
de cocina en cuestión.
Vigile cuidadosamente los alimentos que son fritos con altos niveles de
temperatura Siempre caliente el aceite lentamente y observe mientras se
calienta.
Los alimentos para freír deben estar lo más secos posible. Los alimentos
congelados o la humedad en los alimentos frescos pueden provocar que
la grasa caliente salpique por fuera de los lados de la olla.
Nunca intente mover una sartén con grasa caliente, espere a que se
enfríe.




Asegúrese que los
mandos están cerrados
cuando no se utilicen.
No eche spray por los
alrededores del aparato
cuando esté en
funcionamiento.



ES-9
V.3

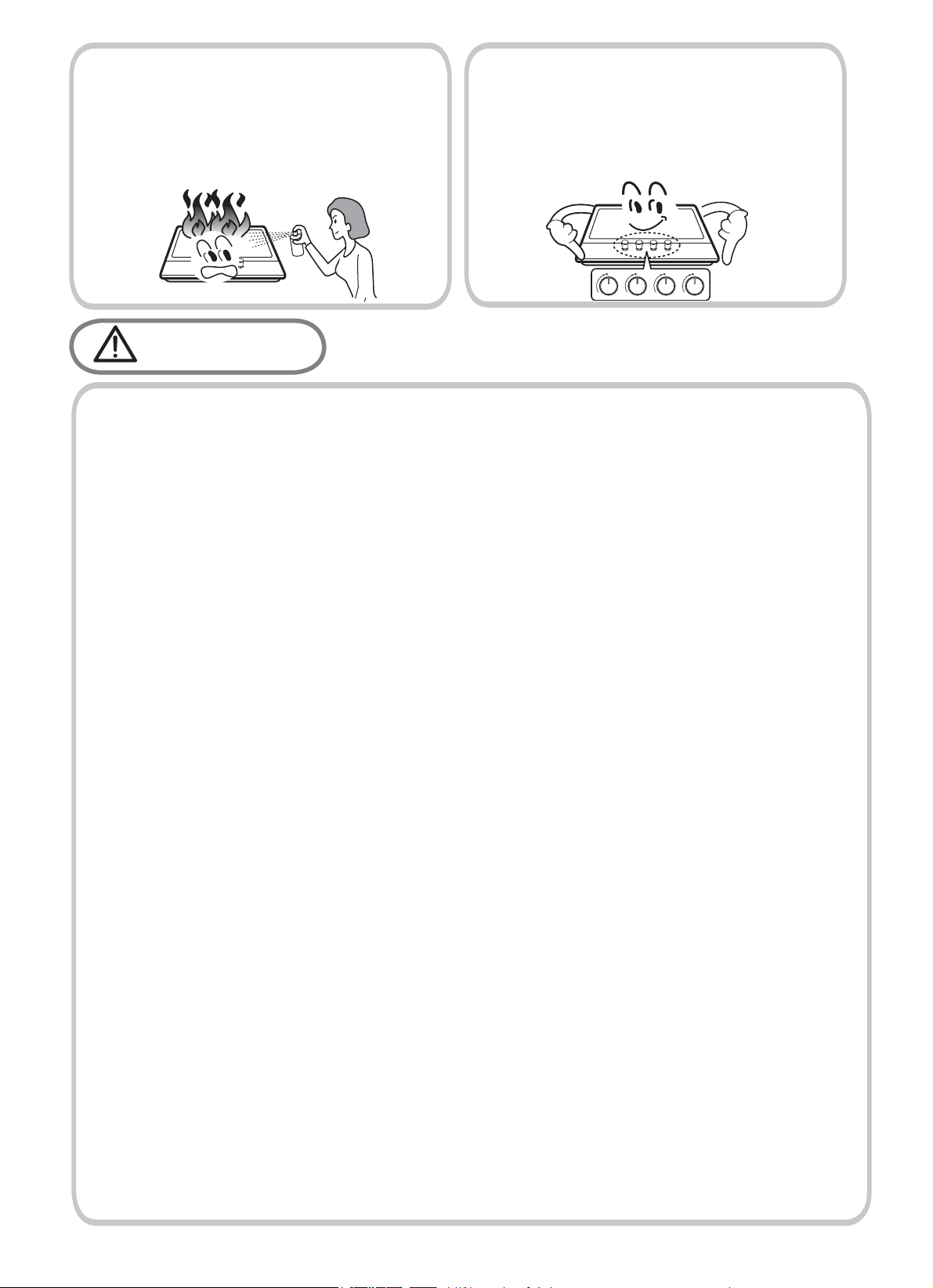

Mantenimiento y limpieza
Información medioambiental
Advertencia
Peligro
Nunca utilice agentes de
limpieza abrasivos.
Este aparato debería ser
reparado por personales
cualificados o servicios
técnicos.
Antes de realizar cualquier tarea de mantenimiento o
limpieza, debe desconectar la cocina a la red eléctrica.
No debería usar vapor o cualquier otra elemento de limpieza
con altas presiones para limpiar el aparato.
ES-10
ELIMINACIÓN: No elimine este producto
como residuos municipales sin clasificar.
Es necesario recoger estos residuos por
separado para un tratamiento especial.
En base a la directiva europea 2012/19/UE de residuos de aparatos
eléctricos y electrónicos (RAEE), los electrodomésticos no pueden ser
arrojados en los contenedores municipales habituales; tienen que ser
recogidos selectivamente para optimizar la recuperación y reciclado de los
componentes y materiales que los constituyan y reducir el impacto en la
salud humana y el medio ambiente.
El símbolo del cubo de basura tachado se marca sobre todos los productos
para recordar al consumidor la obligación de separarlos para la recogida
selectiva. El consumidor debe contactar con la autoridad local o con el
vendedor para informarse en relación a la correcta eliminación de su
electrodoméstico.
V.3

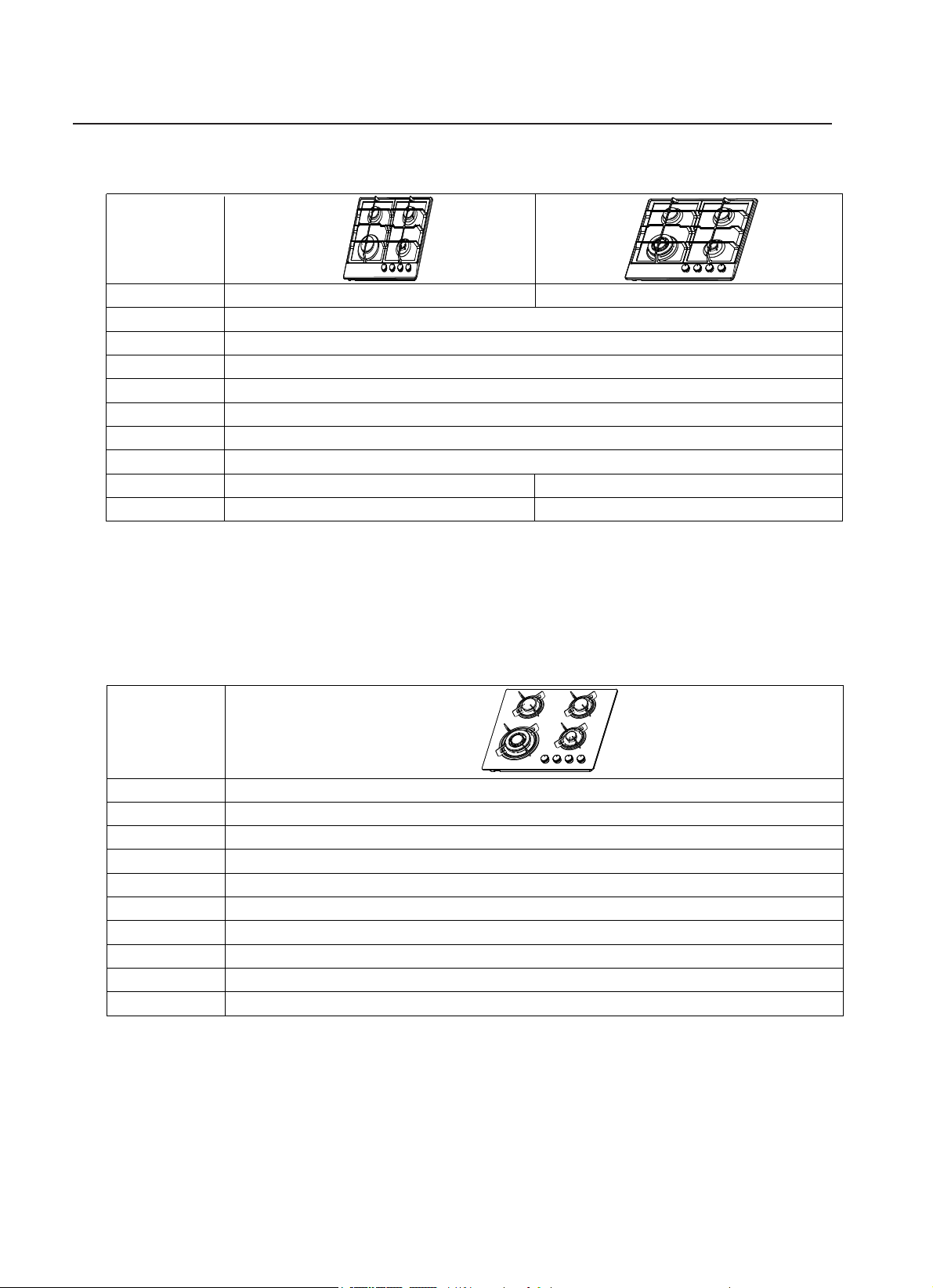

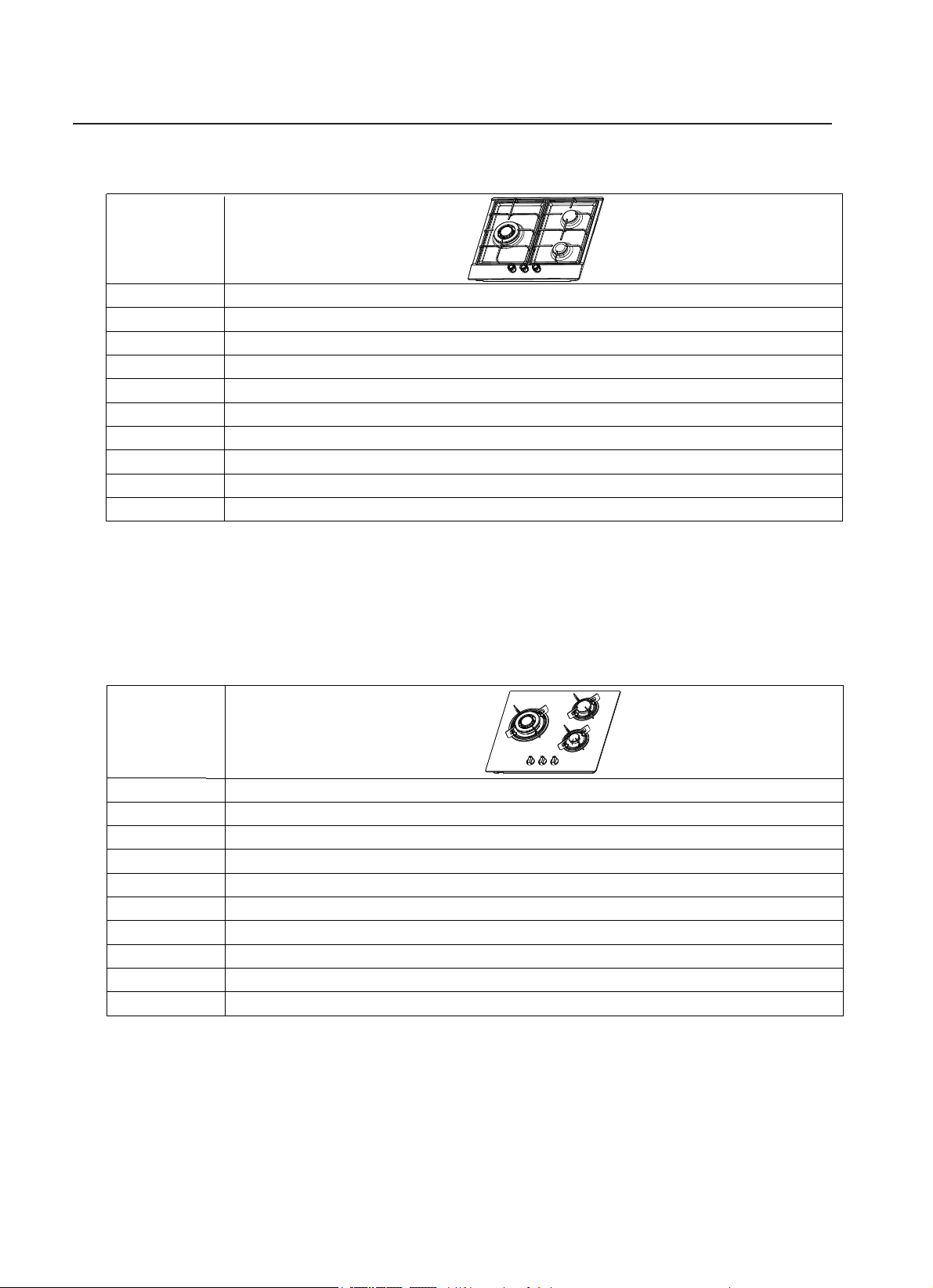

Descripción del aparato
7.5kW
590
220-240 V
N/A
*510*90
ac,50Hz-60Hz, 0.6W
7.8kW
590
220-240 V
N/A
*510*90
ac,50Hz-60Hz, 0.6W
7.8kW
EMH463GBNX
EMH461GBNX
EMH461CGB
Soporte Wok
Dimensiones
Conexión de gas
Modelo
Soporte de sartén
Placa superior
Dispositivo de encendido
Suministro eléctrico
Características
del quemador
ΣQn
Soporte Wok
Dimensiones
Conexión de gas
Modelo
Placa superior
Dispositivo de encendido
Suministro eléctrico
Características
del
ΣQn
Soporte de sartén
Cerámica
Acero Inoxidable
Tipo de encendido co ntinu
o
Hilo G1/2
(2),Auxiliar (1)
(1), Semi-r
á
pid
o
Wok
Hierro colado
Acero Inoxidable
Tipo de encendido continuo
G1/2
hilo
á
pid
o
(2) Auxiliar(1)
Wok (1), Semi-r
á
pid
o
(2) Auxiliar(1)
(1), Semi-r
pid
oRá
ES-11
V.3

Descripción del aparato
590
220-240 V
N/A
*510*90
ac,50Hz-60Hz, 0.6W
590
220-240 V
N/A
*515*90
ac,50Hz-60Hz, 0.6W
Soporte Wok
Dimensiones
Conexión de gas
Modelo
Soporte de sartén
Placa superior
Dispositivo de encendido
Suministro eléctrico
Características
del quemador
ΣQn
Soporte Wok
Dimensiones
Conexión de gas
Modelo
Placa superior
Dispositivo de encendido
Suministro eléctrico
Características
del
ΣQn
Soporte de sartén
Cerámica
Tipo de encendido co ntinu
o
Hilo G1/2
(1), Auxiliar (1)
(1), Semi-r
á
pid
o
Wok
Hierro colado
Tipo de encendido continuo
G1/2
hilo
á
pid
o
(2) Auxiliar(1)
Wok (1), Semi-r
6.05kW
EMH363GBNX
Acero Inoxidable
EMH363CGB EMH363CGBW
Cristal
6.05kW
ES-12
V.3

Cómo usar el aparato
Accessorios
Descripción del aparato

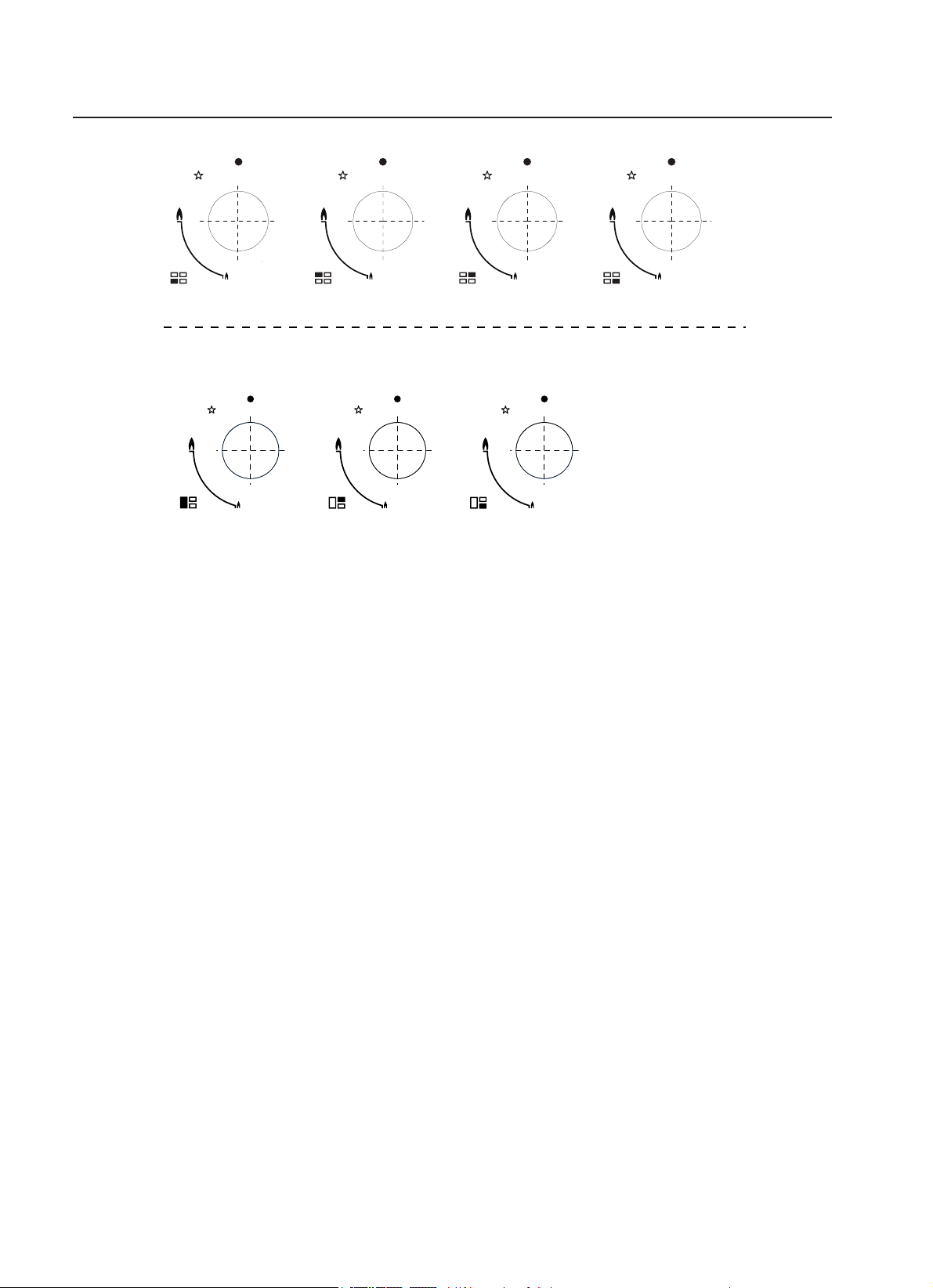

Los siguientes símbolos aparecerán en el panel de control, cerca de cada mando de control
Circulo negro: gas apagado
Llama larga: máximo ajuste
Llama pequeña: mínimo ajuste
•El ajuste mínimo es el que se encuentra al final al contrario de las agujas del reloj.
•Todas las posiciones de operación deben ser seleccionadas entre la posición máxima y
la posición mínima.
•El símbolo en el panel de control, cerca de la ruleta de control indicará la operación del
hornillo en cuestión.
Soporte (4) Esponja (4) Tornillo (4)
I nyector (4) Manual de instrucciones (1)
Curva de gas (1)
Encendido automático con dispositivo de seguridad de fallo de llama
El aparato está equipado con un dispositivo de seguridad de fallo en cada quemador, el cuál
está diseñado para detener los escapes de gas.
EMH363CGB
EMH363GBNX
EMH363CGBW
EMH463GBNX
EMH461GBNX
EMH461CGB
I nyector (3)
ES-13
V.3

Cómo usar el aparato
Encendido automático con dispositivo de seguridad de fallo de llama
El aparato está equipado con un dispositivo de seguridad de fallo de cada llama en cada
quemador, el cuál está diseñado para detener los escapes de gas.
Para encender el hornillo:
•Presione la perilla de control en el hornillo que desee enchufar y gire al contrario de las
agujas del reloj para la posición máxima.
•Si tu mantienes presionada la perilla, el arranque automático para el hornillo funcionará.
•Mantenga pulsado el mando durante 15 segundos después de que la llama aparezca. Si
después de 15 segundos el quemador no se ha encendido, deje de hacer funcionar el
dispositivo, abra la puerta y/o espere al menos 1 minuto antes de volver a intentar otro
encendido
•Después de este intervalo de 15 segundos, para regular la llama, debería de seguir girando
el mando en contra de las agujas del reloj hasta que la llama tenga un nivel considerable.
La posición de funcionamiento debería estar entre la posición máxima y mínima.
•Para apagar el hornillo, gire el mando de control completamente para apagar la posición de
gas.
•En caso de fallo de arranque, los hornillos pueden ser enchufados adecuadamente usando
una cerilla.
ES-14
V.3

Seguridad y consejos para ahorrar energía
-El diámetro de la parte trasera de la cacerola debería corresponder con la tabla siguiente para el buen
funcionamiento del hornillo.
QUEMADORES CACEROLAS
PD[PLQ
7ULSOH&orona
2 0mm200mm
Rapido240mm200mm
Semi Rapido160mm PP
$X[LOLDU
NO SI
No use utensilios de cocina con
diámetro pequeño en hornillos grandes.
Las llamas nunca deberían pasar los
lados del utensilio en cuestión.
Evite cocinar sin una tapa o con la tapa
colocada a la mitad.
No use una cacerola con la parte
trasera convexa o concava.
Utilice solamente cacerolas,
sartenes con la parte trasera
gruesa.
No coloque los utensilios de cocina
desplazados del centro del hornillo. Siempre coloque los
utensilios en el centro del
hornillo, nunca en el lado.
No utilice utensilios de cocina grandes en
los hornillos cerca de los controles, los
cuales cuando coloca en la mitad del
hornillo puede rozar los controles o
cerrarlos y con ello incrementar la
te mperatura y puede causar daños.
Nunca coloque los utensilios
directamente en la parte superior del
quemador.
Coloque los utensilios de
cocina en la parte superior
del trípode.
No coloque ningun elemento entre los
soportes de las sártenes porque puede
provocar serios daños en el producto.
Sostenga el mango de la
olla con cuidado cuando
ésta esté en el hornillo.
Use siempre utensilios que
sean adecuados para cada
hornillo, para evitar fugas de
gas.
Coloque una tapa en el
utensilio
No utilice utensilios que pesen
demasiado para evitar daños en la
superficie de cocción.
120mm 160mm
180
4
•No utilice utensilios de
cocina que sobrepasen
los bordes del hornillo.
No es recomendable usar sartenes para asar, sartenes o
parrillas de piedra calientes simultáneamente en varios
hornillos porque el calor resultante puede causar daños en
el aparato.
No toque el plato superior y el trípode mientras esté en uso.
ŶTan pronto como el líquido empiece a hervir, baje la llama
para mantener el líquido a fuego lento.
ES-15
V.3

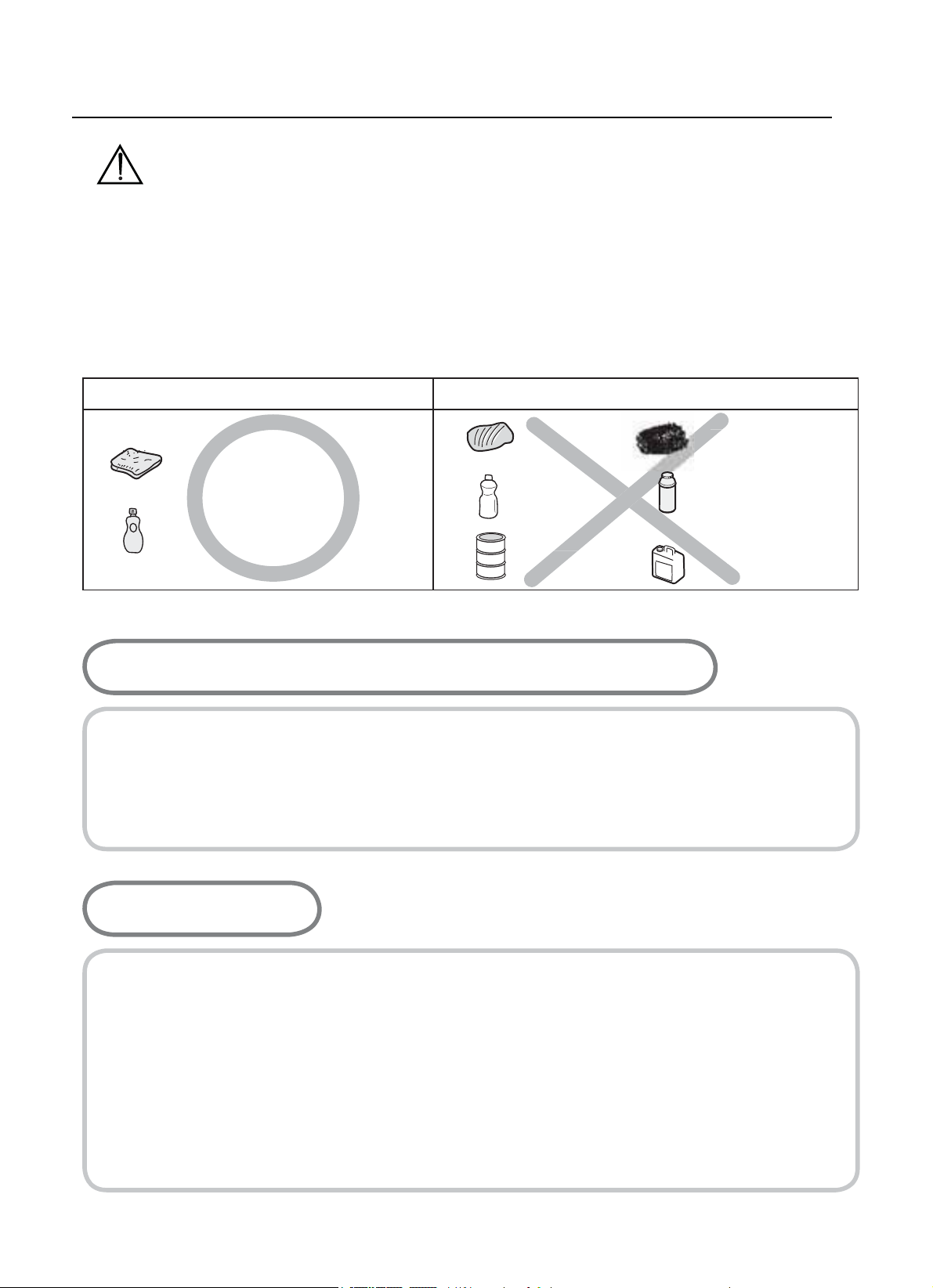

Mantenimiento y limpieza
■ Quite el soporte de la sartén.
■ Limpielo con un paño húmedo.
■ Sequelo todo con un paño seco y suave.
Soporte para sartenesmandos de control
Placa superior
8TILIZABLE NO UTILIZABLE
Aceite
comestible
Cepillo de metal
Detergente ácido
Disolvente
$EUDVLYos
Ropa suave
Detergente neutro
Cepillo de
Nylon
•Limpie la placa superior usando un paño suave bien escurrido.
•Seque la placa superior completamente después de la limpieza.
•Quite la comida salada o los líquidos de los hornillos tan pronto como sea posible
para evitar el riesgo de corrosión.
•Las partes de acero inoxidable de el aparato pueden descolorarse. Esto es
normal por las altas temperaturas. Cada vez que el aparato esté en uso estas
partes deberían ser limpiadas con un producto adecuado para el acero
inoxidable.
ŶLa limpieza solo se puede llevar a cabo cuando el
aparato esté completamente frío.
ŶEl aparato debe ser desconectado de la corriente,
antes de comenzar la limpieza.
ŶLimpie el aparato regularmente, preferiblemente
después de cada uso.
ŶLos limpiadores abrasivos o los objetos afilados
causarán daños en la superficie del aparato. Usted
debería limpiar usando agua y y un poco de líquido.
ES-16
V.3

Mantenimiento y limpieza
No mueva ni la tapa ni la parte trasera.
 Los fogones deben de encajar exactamente en el hueco.
1
2
3
4
5
6
7
2
3
4
5
6
7
HORNILLOS
•Las tapas y los cálices de los quemadores pueden retirarse para su limpieza.
•Lave las tapas y los cálices de los quemadores con agua caliente jabonosa y retire las
marcas con una pasta limpiadora suave.
•En caso de que cueste eliminar las marcas, puede utilizar, llevando cuidado, un
estropajo de níquel bien impregnado en jabón.
•Tras la limpieza, asegúrese de secar con un paño suave.
Reensamble el hornillo auxiliar, semi-rápido, rapido y el hornillo triple corona como sigue:
1.Coloque el esparcidor de llama (4) en el quemador de cubeta (5), para que el equipo de arranque y el
equipo de supervisión de llama se expandan hacia sus respectivos agujeros. El esparcidor de llama
debería hacer el click correctamente.
2.Posicione la tapa del quemador (1,2,3) sobre el esparcidor de llama (4), para que encajen en sus
respectivos huecos.
Coloque las partes en el orden correcto después de limpiarlo
ES-17
V.3

Advertencias
Instrucciones de uso
No altere este aparato.
Este aparato debería ser instalado por personal autorizado o un
instalador.
Antes de comenzar la instalación, asegúrese que las condiciones de
distribución locales ( gas natural y presión de gas) y el ajuste de el
aparato son compatibles.
Las condiciones de ajuste para este aparato están colocadas en la
etiqueta del producto.
Este aparato no se debe conectar a un equipo de evacuación de
productos de combustión. Este debería ser conectado de acuerdo con
las regulaciones de la instalación de corriente.
Antes de la instalación, apague el gas y la corriente eléctrica para el
aparato.
Todos los aparatos que contengan cualquier componente eléctrico
deben tener toma a tierra.
Asegúrese que el gas y el cable de electricidad son instalados, de
manera que ellos no toquen ninguna parte del aparato, la cuál pueda
calentarse.
La tubería de gas no debería ser doblada o bloqueada por ningún
objeto.
Compruebe las dimensiones del aparato al igual que las dimensiones
del hueco a cortar en la unidad de cocina.
Los paneles sobre la superficie de trabajo, directamente cerca del
aparato deberían ser fabricadas de material no inflamable. Ambos la
superficie estratificada y el pegamento deberían ser resistentes, para
prevenir el deterioro.
Enchufe el aparato y la llama.
Compruebe una llama limpia azul sin puntas amarillas
- La tapa del quemador esta colocada correctamente.
- El esparcidor de llama está colocado correctamente.
- La llama vertical está alineada verticalmente con el manguito de
unión.
Una prueba de funcionamiento completa debe ser realizada para una
instalación más adecuada.
La manguera flexible debería ser instalada para que no entre en
contacto con partes movibles de la unidad de alojamiento y no pase
hacia cualquier espacio en el que se pueda ver afectada.
ES-18
V.3

Posición
-El horno deberá tener ventilación forzada para instalar una placa sobre el mismo.
-Compruebe las dimensiones del horno en el manual de instalación.
45 mm
Este aparato debe ser instalado dentro de una cocina, asegurando la mínima distancia permitida:
•Los bordes de la placa deberían tener un mínimo de distancia de 60mm de
un lado o la parte trasera.
•700mm entre el punto alto de la superficie de la placa(incluyendo los
hornillos) y la parte inferior de cualquier superficie horizontal sobre la que se
encuentra.
•400mm entre la superficie de la placa, siempre y cuando que la parte inferior
de la superficie horizontal esté en linea con el otro borde de la placa. Si la
parte inferior es más baja que 400mm, entonces debería de haber al menos
50mm en horizontal hasta el borde de la placa.

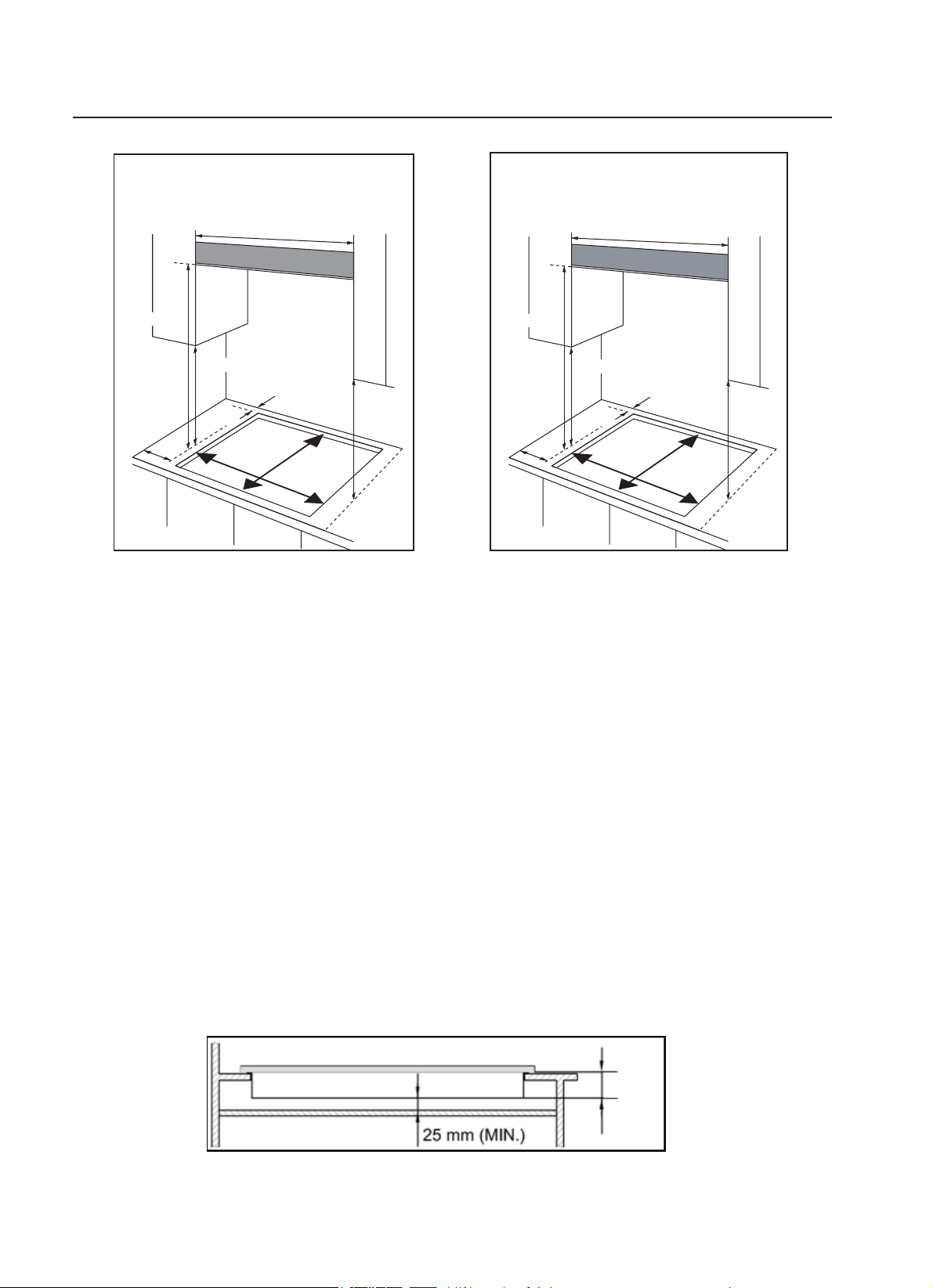

Espacios necesarios para colocar la
encimera con una campana de
cocina arriba
400mm
560mm
490mm
400mm
700mm
0mm
Min.
60mm
0mm
20
60
EMH363CGB
EMH363GBNX
EMH363CGBW
600mm
700mm
400mm
400mm
60mm
in
0.
0mm
M
2
560mm
480mm
EMH463GBNX
EMH461GBNX
EMH461CGB
Espacios necesarios para colocar la
encimera con una campana de
cocina arriba
ES-19
V.3
