EAS Electric EMH750GBNX User manual

EMH750GBNX
ENCIMERA DE GAS
GAS COOKER
TABLE DE CUISSON GAZ
PLACA A GÁS
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
MANUEL D'INSTRUCCIONS
MANUAL DE INSTRUÇÕES
V.1

GGMCI-315
Prefacio
Gracias por elegir esta cocina de gas. Para usar este aparato correc-
tamente y evitar cualquier posible riesgo, lea estas instrucciones
antes de usar el aparato, y guárdelas en un lugar donde las pueda
encontrar fácilmente para futuras consultas.
Si tiene dudas sobre cualquier dato incluido en este manual de ins-
trucciones, contacte con nuestro departamento de atención al
cliente.
El fabricante no se hace responsable de cualquier daño en personas u
objetos, o sobre el propio aparato, que esté causado por una in-
correcta instalación o un uso inapropiado y no conforme con las
instrucciones de este aparato.
Queda reservado el derecho del fabricante de hacer cualquier
modificación en el producto que pueda ser considerada
importante, sin poner en peligro las principales características
funcionales y de seguridad del producto en sí.
Este aparato está destinado para su uso en un ambiente doméstico y
no comercial.
V.1

Contenido
ES
3
4
PREFACIO
ADVERTENCIAS DE SEGURIDAD
Instrucciones importantes de seguridad
Instalación
Seguridad infantil
Durante el uso
Limpieza y revisiones
Información medioambiental
GARANTÍA COMERCIAL
15
16
17
18
19
INSTRUCCIONES TÉCNICAS
Instrucciones de uso
Colocación
Instalación del aparato
Conexión de gas
Especificaciones de gas
Conexión eléctrica
Ajuste de gas
Solución de problemas
9
USO Y MANTENIMIENTO
Descripción del aparato
Uso del aparato
Seguridad y ahorro de energía
Limpieza y mantenimiento
23
21
20
5
6
8
8
22
10
12
13
V.1

Instrucciones de seguridad
Peligro/Advertencia No cumplir con lo indicado con este símbolo
puede provocar lesiones graves o la muerte.
Precaución No cumplir esta nota puede provocar lesiones
leves o daños a otros bienes.
Sin acceso
Obligatorio
Prohibido usar
herramientas con fuego
Peligro

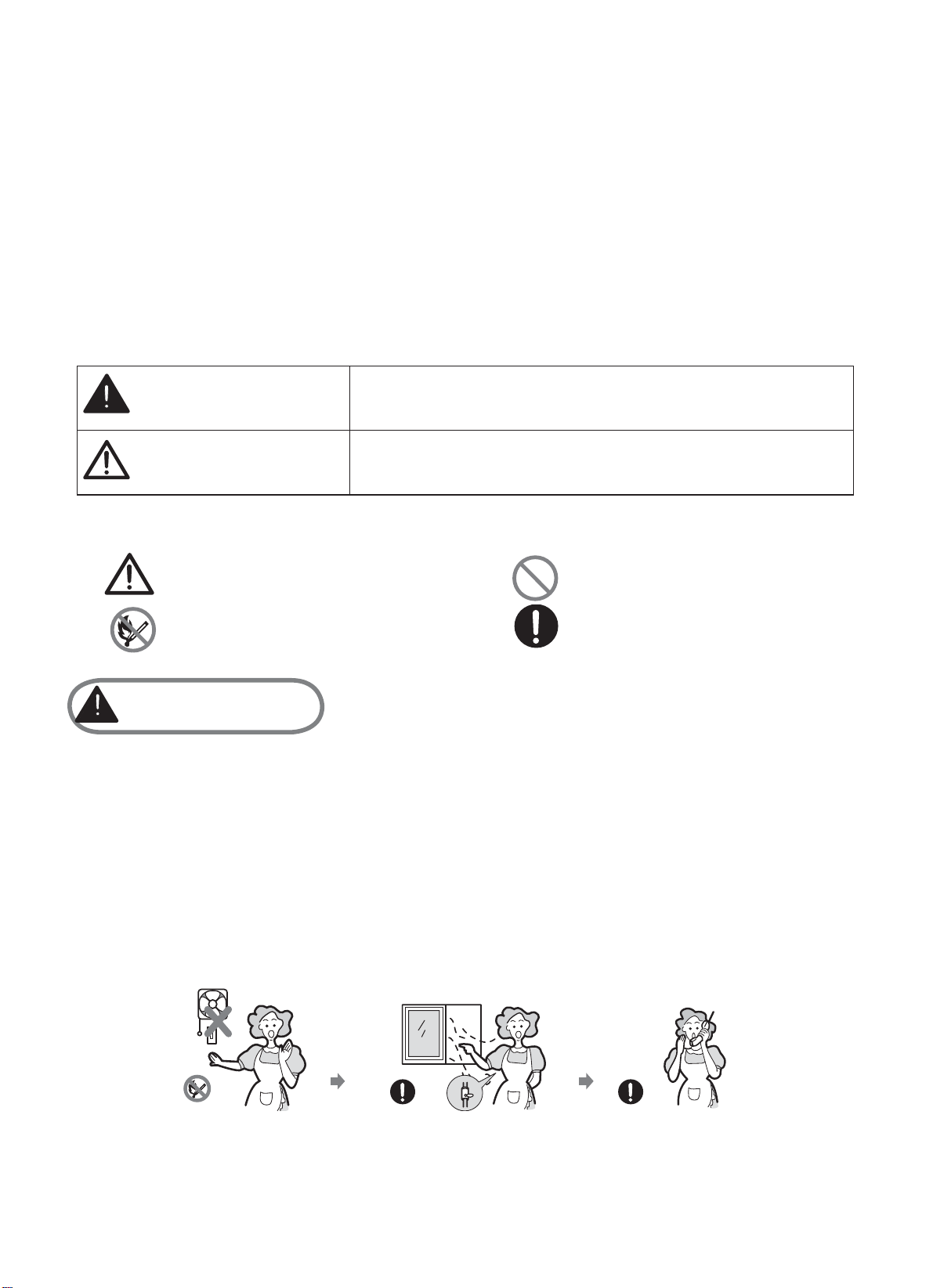

ʄSi hay una fuga de gas, tome las siguientes precauciones:
-No encienda la luz.
-No apague ni conecte ningún aparato eléctrico y no toque ningún enchufe.
-No use el teléfono.
1. Deje de usar el producto y cierre la válvula media.
2.Abra la ventana para ventilar.
3.Póngase en contacto con el servicio técnico, usando el teléfono cuando esté
fuera de la estancia y lejos del aparato.
Lea estas instrucciones antes de la instalación o uso del aparato.
Guarde este manual de instrucciones para futuras referencias.
Si este aparato se regala o vende a otra persona, asegúrese de entregar el
manual de instrucciones al nuevo usuario.
El fabricante no se hace responsable si se incumplen estas normas de segu-
ridad.
Los siguientes símbolos son para facilitar la comprensión de las instrucciones,
para que pueda prevenir accidentes y disfrutar de un uso más cómodo.
Lea las siguientes instrucciones adecuadamente y asegúrese de entenderlas.
Significado de los siguientes símbolos:
Precaución
El gas combustible contiene mercaptano, por lo que se puede oler la fuga de gas
(un olor semejante a ajo o huevo podrido) incluso si sólo hay 1/1000 de gas en el
aire.
V.1
3

Instalación
Advertencia
Este aparato debe ser instalado por personal cualificado.
Las condiciones de ajuste de este aparato se encuentran en la placa de características.
Quite todo el embalaje antes de usar el aparato.
Después de desenvolver el aparato, compruebe que el producto no se encuentra
dañado y que el cable de conexión está en perfecto estado. En caso contrario, contacte
con el distribuidor antes de instalar el aparato.
Los armarios contiguos y todos los materiales usados en la instalación deben ser
capaces de soportar como mínimo una temperatura de 85ºC por encima de la
temperatura ambiente de la habitación en la que esté ubicado el aparato durante el
uso.
En caso de que las llamas del quemador se apaguen accidentalmente, apague el
control del quemador correspondiente y no intente volver a encenderlo durante al
menos un minuto.
El uso de una encimera de gas genera calor y humedad en la habitación donde se
instala. Asegúrese de que la cocina está bien ventilada: mantenga abiertos los huecos
de ventilación natural o instale un aparato de ventilación mecánico (como una
campana de extracción).
El uso intensivo y prolongado del electrodoméstico puede requerir aún más
ventilación. Quizás sea necesario abrir una ventana o disponer de ventilación más
eficaz, por ejemplo, aumentando el nivel de ventilación mecánica donde la haya.

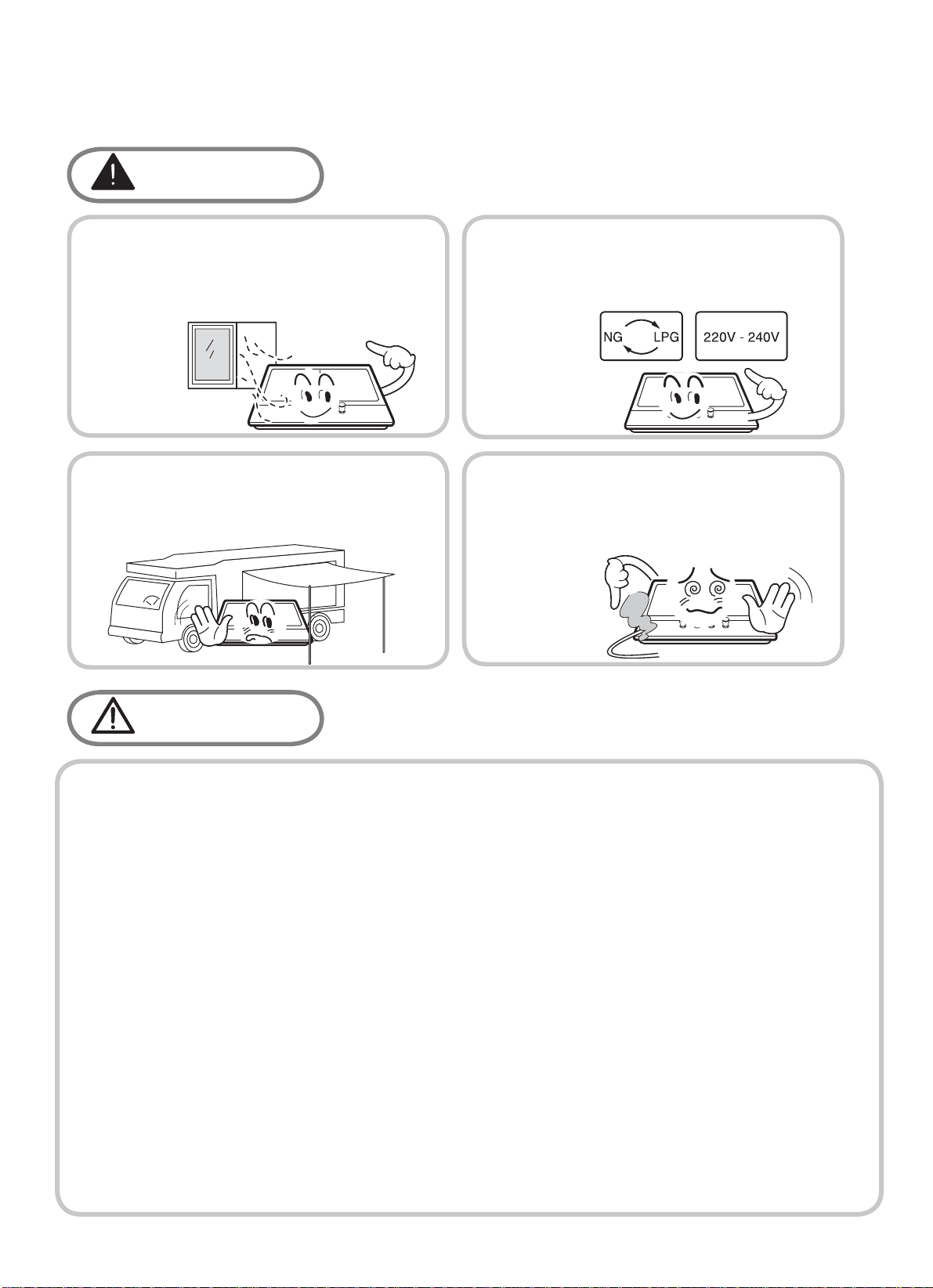

Precaución
Este aparato debe ser instalado de
acuerdo con la normativa vigente y
ubicado en un ambiente bien ventilado.
Antes de la instalación, asegúrese de que
el suministro eléctrico y de gas cumplen
con el tipo especificado en la placa de
características
Cuando el aparato esté instalado en
caravanas, no debe usarse para la
calefacción de estancias.
La tubería de gas y el cable de corriente
deben estar instalados de tal manera que
no toquen ninguna parte del aparato.
V.1
4

Seguridad Infantil
Advertencia
Precaución
No permita que los niños
jueguen con el aparato o cerca
del mismo.
El aparato se calienta cuando
está en uso. Los niños deben
mantenerse alejados hasta que
se haya enfriado.
Este aparato está diseñado para ser utilizado por adultos.
Los niños también pueden hacerse daño si tiran las sartenes o
las ollas de la cocina.
Este electrodoméstico no está destinado a ser utilizado por
niños u otras personas con capacidades físicas, sensoriales o
mentales reducidas o con falta de experiencia y conocimiento
a no ser que sean supervisados o que hayan sido instruidos
sobre el uso del aparato y los posibles peligros que conlleva
por una persona responsable de su seguridad.
V.1
5

Durante el uso
Advertencia
Utilice esta cocina solamente
para preparar comida.
No altere ni modifique este aparato.
El panel del hornillo no está
diseñado para funcionar mediante
un temporizador externo o sistema
de control remoto.
El uso de la encimera de gas genera
calor y humedad en la estancia donde
se haya instalado. Asegúrese de que la
cocina está bien ventilada, mediante
ventilación natural o aparatos de
ventilación mecánica (campana
extractora).
No use este aparato si está en
contacto con agua. No manipule el
aparato con las manos húmedas.
La superficie de cocción comienza a
calentarse cuando el aparato está en
uso. Tome todas las precauciones
Nunca deje el aparato desatendido
mientras esté cocinando.
Las sartenes con base inestable o
irregular no deben colocarse sobre
la cocina, ya que si se vuelcan o
derraman puede producirse un
accidente.
No use paños grandes, toallas o
prendas similares que puedan
arder al tocar las llamas.
V.1
6

Durante el uso
Peligro
No almacene ni utilice materiales
inflamables cerca del aparato.
Los alimentos perecederos, los objetos de
plástico y los aerosoles pueden verse
afectados por el calor por lo que no es
recomendable almacenarlos encima o
debajo del aparato.
Asegúrese de que los mandos
están apagados cuando no se
utilicen, en la posición: " "
No rocíe spray cerca del aparato
cuando esté en funcionamiento.
Este producto sólo tiene uso culinario doméstico. No se ha diseñado con fines
comerciales ni industriales.
Si utiliza la cocina durante un tiempo prolongado, garantice una mayor ventilación
abriendo una ventana o subiendo el nivel de velocidad del extractor.
Use guantes o agarradores resistentes al calor para tocar las ollas o sartenes.
No deje los agarradores al alcance de las llamas al levantar los utensilios de cocina.
No use agarradores o guantes mojados o húmedos, porque esto facilita la transferencia
de calor al material y se expone a quemaduras.
Encienda los quemadores sólo después de colocar sartenes y ollas encima. No caliente
sartenes o ollas vacías.
No utilice platos de plástico ni de aluminio en este aparato.
Cuando utilice otros aparatos eléctricos, asegúrese de que sus cables no tocan las
superficies calientes del electrodoméstico.
Si usted tiene partes mecánicas en su cuerpo como por ejemplo un marcapasos,
consulte a su doctor antes de usar el aparato.
No utilice paños de cocina en lugar de un agarrador para las ollas. Esos tejidos pueden
prender fuego muy rápidamente.
Cuando utilice utensilios de cocina de cristal, asegúrese de que son específicos para
cocinar. Si la superficie de cristal está rota, apague el aparato para evitar descargas
eléctricas.
Para minimizar la posibilidad de quemaduras, ignición de materiales inflamables o
derrames, gire los utensilios de cocina hacia el lado o el centro de la parte superior de la
placa sin que queden sobre los quemadores adyacentes.
Apague siempre los quemadores antes de quitar el utensilio de cocina en cuestión.
Vigile cuidadosamente los alimentos fritos a muy alta temperatura.
Caliente siempre el aceite y la grasa lentamente y vigílelos mientras se calientan.
Los alimentos para freír deben estar lo más secos posible. Los alimentos congelados o
la humedad en los alimentos frescos pueden provocar que el aceite caliente salpique o
se derrame por los lados de la olla.
Nunca intente mover una sartén con grasa caliente, espere a que se enfríe.
V.1
7

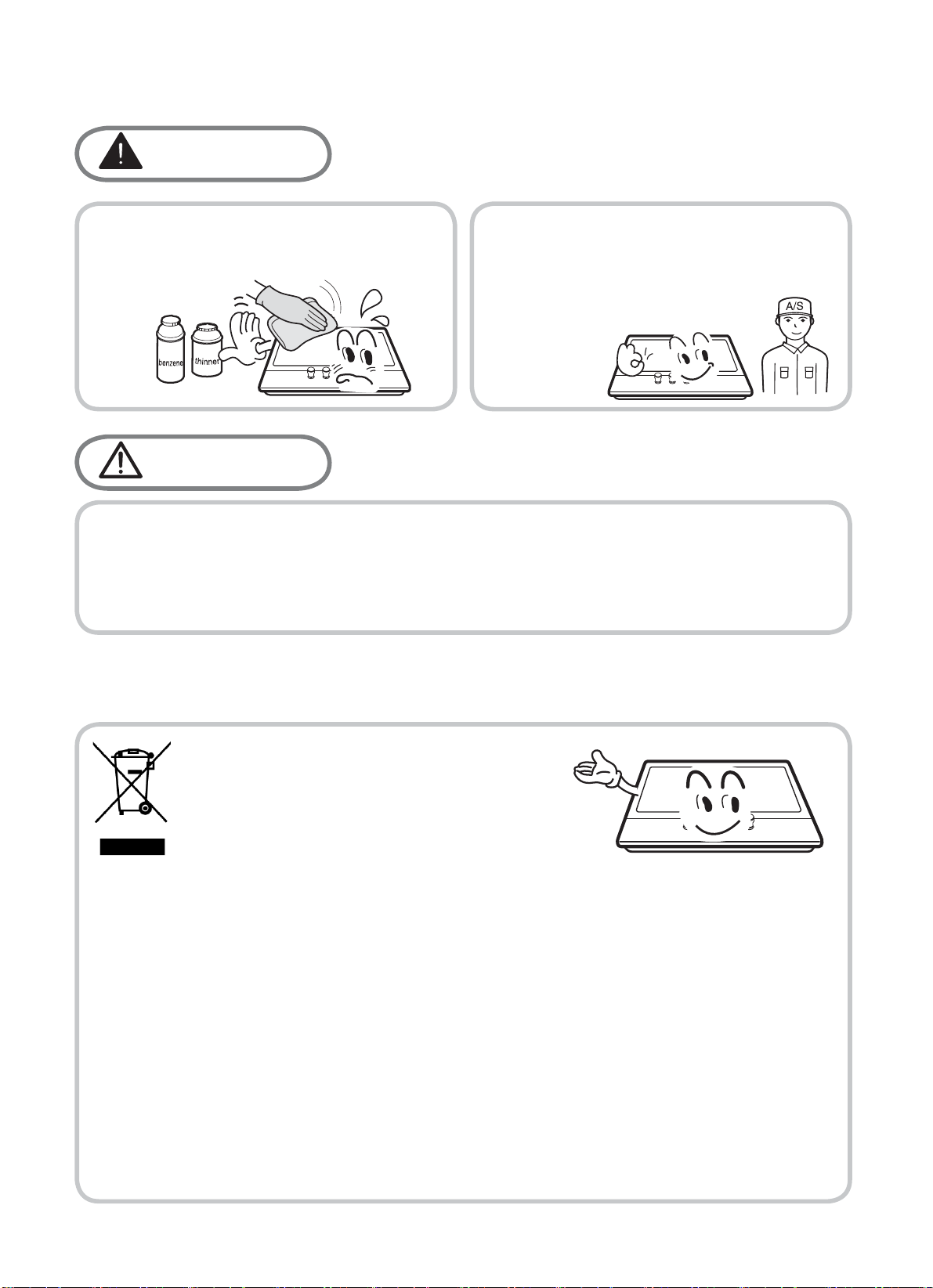

Mantenimiento y limpieza
Información medioambiental
Advertencia
Peligro

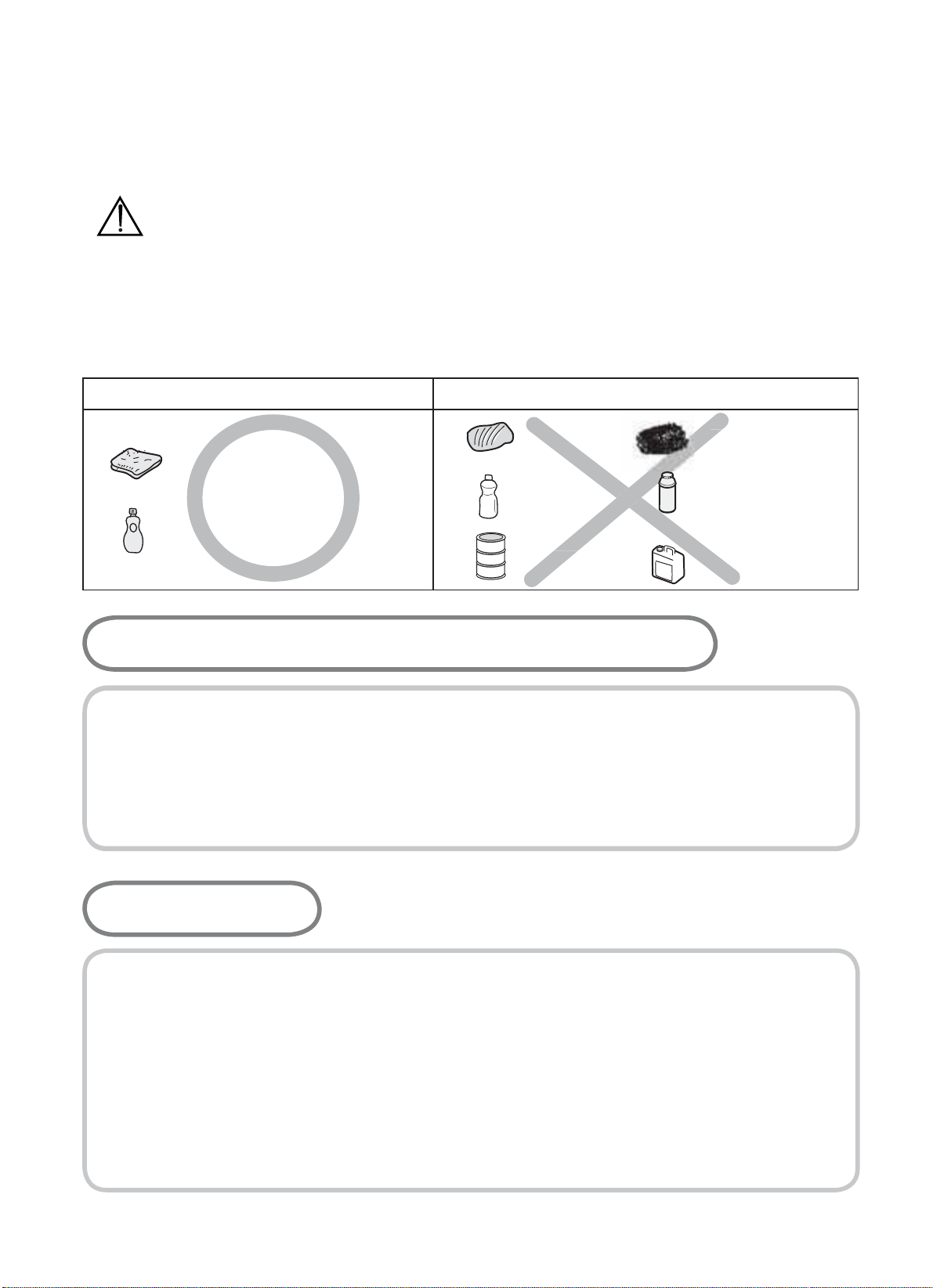

Nunca utilice agentes de limpieza
abrasivos o cáusticos.
Este aparato sólo debe ser
reparado por personal cualificado o
el servicio técnico. Solo se pueden
utilizar repuestos y piezas
aprobados por el fabricante.
Antes de realizar cualquier tarea de mantenimiento o limpieza,
debe desconectar la cocina de la red eléctrica.
No debe usar vapor ni ningún otro elemento de limpieza con
altas presiones para limpiar el aparato.
Según la directiva europea 2012/19/UE de residuos de aparatos
eléctricos y electrónicos (RAEE), los electrodomésticos no pueden
ser arrojados en los contenedores municipales habituales; tienen
que ser recogidos selectivamente para optimizar la recuperación y
reciclado de los componentes y materiales que los constituyan y
reducir el impacto en la salud humana y el medio ambiente.
El símbolo del cubo de basura tachado se marca sobre todos los
productos para recordar al consumidor la obligación de separarlos
para la recogida selectiva. El consumidor debe contactar con la
autoridad local o con el vendedor para informarse en relación a la
correcta eliminación de su electrodoméstico.
ELIMINACIÓN: No elimine este producto
como residuos municipales sin clasificar.
Es necesario recoger estos residuos por
separado para un tratamiento especial.
V.1
8

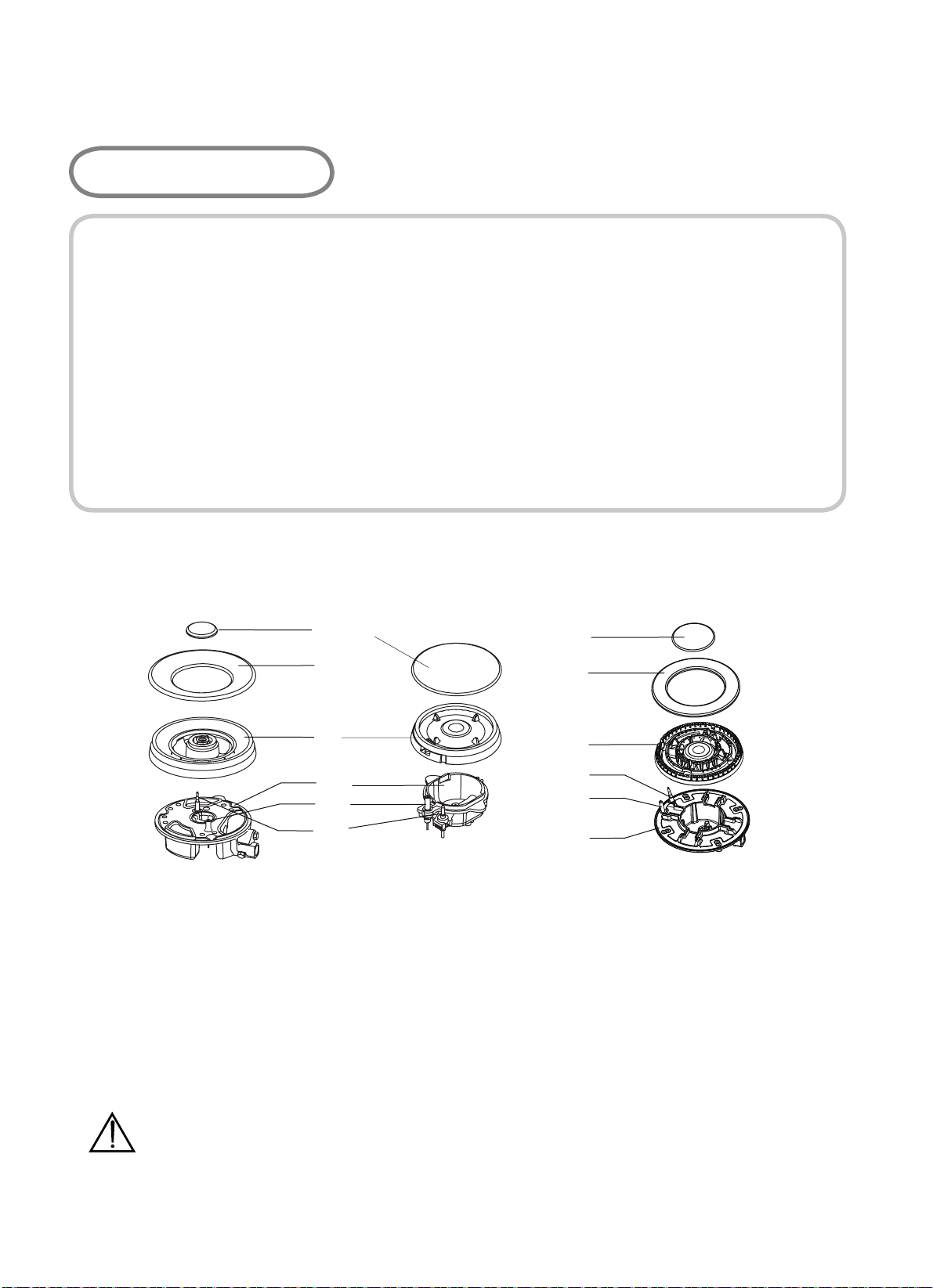

Descripción del aparato
ΣQn
220-240Vac,
50Hz-60Hz,
2W
Placa
superior
Dispositivo
de encendido
Conexión Suministro
eléctrico
Características
del quemador
Hilo G1/2
encendido
Tipo de
co ntinu o
de gas
Dimensiones
An*Fo*Al
Acero
Inoxidable
750*510*90
Triple-llama(1),
Semi-r á pid o
(2),
Auxiliar(1)
Rápido (1)
10.8kW
V.1
9

Descripción del aparato

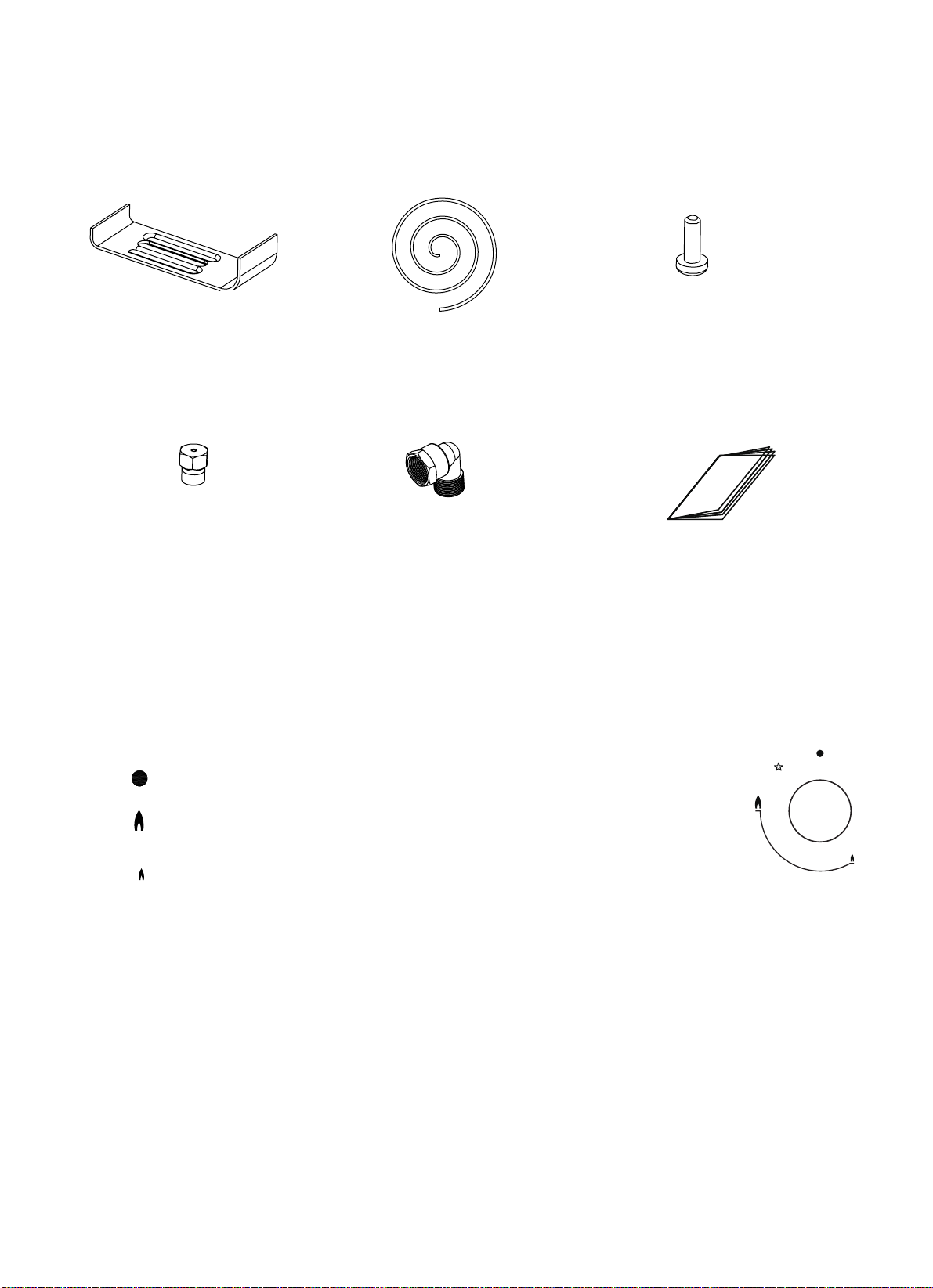

Accesorios
Soporte (4) Esponja (4) Tornillo (4)
Manual de
instrucciones (1)
Codo de tubería
de gas(1)
I nyector (5)
Cómo usar el aparato
Los siguientes símbolos aparecerán en el panel de control junto a cada mando
de control:
Círculo negro: gas apagado
Llama grande: ajuste máximo
Llama pequeña: ajustemínimo
•El ajuste mínimo es el que se encuentra en la última posición al girar en sentido
contrario al de las agujas del reloj.
•Todas las posiciones de funcionamiento deben ajustarse entre la posición
máxima y la posición mínima.
•El símbolo en el panel junto a la ruleta de control indicará a qué hornillo
corresponde.
Encendido automático con dispositivo de seguridad de fallo de llama
El aparato está equipado con un dispositivo de seguridad de fallo de llama en cada
quemador, diseñado para detener los escapes de gas.
V.1
10

Cómo usar el aparato
Encendido automático con dispositivo de seguridad de fallo de llama
El aparato está equipado con un dispositivo de seguridad de fallo de llama en
cada quemador que está diseñado para detener los escapes de gas.
Para encender el hornillo:
•Presione la perilla de control en el hornillo que desee enchufar y gire en
sentido contrario a las agujas del reloj hasta alcanzar la posición máxima.
•Si mantiene presionada la perilla, el arranque automático del hornillo se
activará.
•Mantenga pulsado el mando durante 15 segundos después de que la llama
aparezca. Si después de 15 segundos el quemador no se ha encendido, deje de
manipular el dispositivo, abra la puerta y/o espere al menos 1 minuto antes de
volver a intentar otro encendido
•Después de este intervalo de 15 segundos, para regular la llama, siga girando
el mando en sentido contrario a las agujas del reloj hasta que la llama tenga
el nivel adecuado. La posición de funcionamiento debe estar entre la
posición máxima y mínima.
•Para apagar el hornillo, gire el mando de control en el sentido de las agujas
del reloj hasta el final, hasta la posición de gas apagado.
•En caso de corte de corriente, los hornillos pueden ser enchufados usando
con cuidado un mechero o cerilla.
V.1
11

Seguridad y consejos para ahorrar energía
- El diámetro de la parte inferior del recipiente debe corresponder con lo indicado en la
siguiente tabla para el buen funcionamiento del hornillo.
QUEMADORES
RECIPIENTES
Triple
200mm
Rápido 240mm200mm
Semi-rápido 160mm
120mm 160mm
240mm
No utilice utensilios de cocina
que sobrepasen los bordes del
hornillo.
Auxiliar
NO SÍ
No use utensilios pequeños en los
hornillos grandes. Las llamas
nunca deben sobrepasar los lados
del utensilio en cuestión.
Evite cocinar sin tapa o con la
tapa colocada a la mitad, ya que
se produce un mayor gasto de
energía.
No use recipientes con la parte
inferior convexa o concava.
Use solamente ollas,
cacerolas y sartenes con
fondo grueso y plano.
No coloque utensilios descentrados
para que no se vuelquen.
Coloque siempre los
utensilios justo en el
centro del hornillo,
nunca a los lados.
Nunca coloque los utensilios de
cocina directamente encima
del quemador.
Coloque los utensilios de
cocina en la parte
superior del soporte.
No coloque ningún elemento
entre los soportes y las sartenes
porque puede provocar serios
daños en el producto.
Maneje los recipientes
con cuidado cuando
estén sobre el hornillo.
Use siempre utensilios
adecuados para cada
hornillo, para evitar fugas
de gas y daños estéticos.
Coloque una tapa
sobre el recipiente.
No utilice utensilios que pesen
demasiado para evitar daños en
la superficie de cocción.
No use recipientes de gran diámetro
en los quemadores cerca de los
controles, ya que el recipiente puede
tocar los controles o quedar tan
cerca de ellos que puede aumentar
la temperatura de esta área y causar
daños.
No es recomendable usar sartenes para asar y freír o parrillas de piedra
calientes simultáneamente en varios hornillos porque la acumulación de
calor resultante puede causar daños en el aparato. Evite la utilización de
planchas de asado, cazuelas de barro, etc. prolongadamente a máxima
potencia.
No toque las parrillas sobre los quemadores mientras estén en uso.
ŶTan pronto como el líquido empiece a hervir, baje la intensidad de la llama
para que mantenga el líquido hirviendo a fuego lento.
180mm
mín. máx.
V.1
12

Mantenimiento y limpieza
Quite el soporte de la sartén.
Limpie los mandos de control con un paño húmedo de agua tibia con
jabón. Cuando haya grandes cantidades de suciedad, empápela de
antemano.
Seque todo con un paño seco y suave.
Soporte para sartenesmandos de control
Placa superior
8TILIZABLE NO UTILIZABLE
Abrasivos
Paño suave
Detergente neutro
Esponja de
Nylon
•Limpie la placa superior usando un paño suave mojado en agua tibia y
bien escurrido o añadiendo un poco de jabón neutro.
•Seque la placa superior por completo después de la limpieza.
•Retire la comida salada o los líquidos de la encimera tan pronto como
sea posible para evitar el riesgo de corrosión.
•Las partes de acero inoxidable del aparato pueden decolorarse. Esto es
normal, debido a las altas temperaturas. Cada vez que el aparato esté
en uso estas partes deben limpiarse con un producto adecuado para el
acero inoxidable.
ŶLa limpieza solo se puede llevar a cabo cuando el aparato esté
completamente frío.
Ŷ El aparato debe desconectarse de la corriente antes de comenzar la
limpieza.
ŶLimpie el aparato regularmente, preferiblemente después de cada
uso.
ŶLos limpiadores abrasivos o los objetos afilados causan daños en la
superficie del aparato. Debe limpiarla con agua y y un poco de jabón
neutro.
Aceite de
consumo
Esponja metal
Detergente
ácido/alcalino
Disolvente
V.1
13

212
33
44
57
66
75
1. Coloque el difusor de llama (4) en la copa del quemador (5), de forma que el
dispositivo de ignición y el dispositivo de seguridad de llama se expandan hacia
sus respectivos agujeros. El difusor debe hacer un click para indicar que ha
encajado correctamente.
2. Coloque la tapa del quemador (1, 2 ,3) sobre el difusor (4), para que los
enganches encajen en sus respectivos huecos.
Coloque las partes en el orden correcto después de limpiarlo
No confunda las partes superiores e inferiores.
Los fogones deben de encajar exactamente en su hueco.
Mantenimiento y limpieza
HORNILLOS
Retire los quemadores y difusores de llama levantándolos y sacándolos de la parte
superior de la encimera.
Sumérjalos en agua caliente con un poco de jabón o detergente.
Una vez limpios, séquelos cuidadosamente. Asegúrese de que los orificios de las
llamas están limpios y completamente secos.
Limpie las partes fijas de los quemadores con un paño húmedo y luego séquelas.
Limpie suavemente el dispositivo de ignición y el de seguridad de llama con un
paño bien escurrido y séquelos con un paño limpio.
Antes de recolocar los quemadores, asegúrese de que el inyector no está bloqueado.
Vuelva a montar el hornillo auxiliar, semi-rápido, rápido y el hornillo triple llama
como se describe a continuación:
V.1
14

Advertencias
Instrucciones de uso
No modifique ni altere este aparato.
Este aparato sólo debe instalarlo un profesional técnico o instalador autoriza-
dos.
Antes de comenzar la instalación, asegúrese que las condiciones de suministro
local (naturaleza y presión del gas) y la configuración del aparato son
compatibles.
Las condiciones de ajuste de este aparato están indicadas en la etiqueta del
producto o en la placa de características.
Este aparato no viene conectado a un equipo de evacuación de productos de
combustión. Debe conectarse de acuerdo con la normativa de instalación
vigente. También se debe prestar especial atención a las regulaciones
relativas a la ventilación.
Antes de la instalación, apague el suministro de gas y la corriente eléctrica del
aparato.
Todos los aparatos que incluyan cualquier componente eléctrico deben tener
toma de tierra.
Asegúrese de que el gas y el cable de electricidad son instalados de manera
que no toquen ninguna parte del aparato que pueda calentarse.
La tubería de gas no debe quedar doblada ni bloqueada por ningún objeto.
Compruebe las dimensiones del aparato al igual que las dimensiones del hueco
a cortar en la unidad de cocina.
Los paneles sobre la superficie de trabajo que estén directamente sobre el
aparato deben ser de material no inflamable. Tanto la superficie como el
pegamento deben ser resistentes, para prevenir el deterioro.
Enchufe el aparato y encienda todos los hornillos, uno tras otro. Compruebe
que la llama es azul sin puntas amarillas. Si los quemadores presentan alguna
anormalidad, verifique lo siguiente:
-- La tapa del quemador está colocada correctamente.
-- El difusor está colocado correctamente.
-- El hornillo está alineado verticalmente con la tetina del inyector.
Debe realizarse una prueba de funcionamiento completa y una comprobación
de escapes de gas para una instalación más adecuada.
La manguera flexible debería ser instalada para que no entre en contacto con
partes móviles de la superficie de la encimera y no pase hacia cualquier
espacio en el que se pueda ver afectada.
Las piezas se lubrican en el proceso de fabricación para cumplir con los requi-
sitos de vida útil de las placas.
V.1
15

Posición
400mm
560mm
400mm
700mm
60mm
min.
200mm
600mm

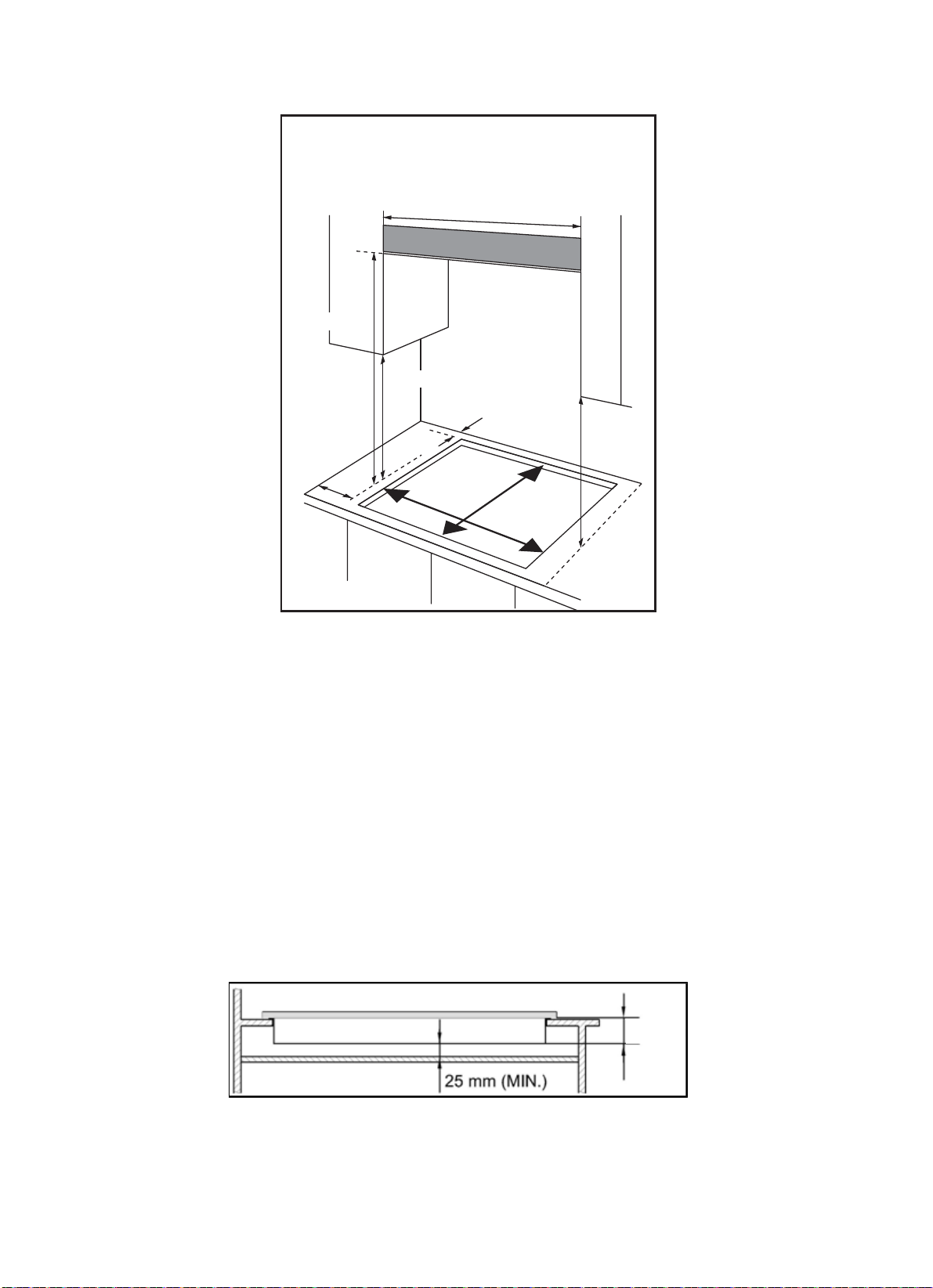

SEPARACIONES REQUERIDAS AL
INSTALAR LA PLACA CON UNA
CAMPANA DE COCINA ARRIBA
45 mm
Este electrodoméstico debe integrarse en una unidad de cocina o encimera de 600
mm, siempre que se guarden las siguientes distancias mínimas;
•Los bordes de la placa deben estar a una distancia mínima de 60 mm de una pared
lateral o trasera.
•Debe haber 700 mm entre el punto más alto de la superficie de la placa (incluidos
los quemadores) y la parte inferior de cualquier superficie horizontal que quede
directamente encima de ella.
•Debe haber 400 mm entre las superficies de la encimera, siempre que la parte
inferior de la superficie horizontal esté en línea con el borde exterior de la
encimera. Si la parte inferior de la superficie horizontal es inferior a 400 mm, debe
estar al menos a 50 mm de los bordes exteriores de la encimera.
•Debe haber un espacio libre de 50 mm alrededor del aparato y entre la superficie
de la encimera y cualquier material combustible.
•Debe dejar un espacio de al menos 25 mm y como máximo 74 mm entre la parte
inferior del aparato y cualquier superficie que se encuentre debajo de él.
-Para instalar un horno bajo una encimera, éste debe tener ventilación forzada.
-Compruebe las dimensiones del horno en el manual de instalación.
-El tamaño del corte debe obedecer las instrucciones.
490mm
V.1
16

Instalación del aparato
Vista trasera
(A) TIRA DE SELLADO
(C) TORNILLO (B) SOPORTE
1. Quite el soporte de la sartén, la
tapa del quemador y el difusor; y dé
la vuelta al aparato con cuidado,
situándolo sobre una superficie
acolchada. Asegúrese de que los
dispositivos de ignición y de segu-
ridad no se dañan durante este
proceso.
2.Adhiera la esponja al borde sobre
el perímetro inferior del aparato.
3. No deje huecos sin esponja de
sellado en ningún punto del perí-
metro.
1. Coloque el soporte (B) alineándolo sobre los
orificios del tornillo. Hay un conjunto de orificios
de tornillos en cada esquina de la placa (H)
Apriete ligeramente un tornillo (C) hacia el
soporte (B), para que el soporte se una a la placa,
así podrá ajustar la posición.
2. Vuelva a dar la vuelta con cuidado a la
encimera y luego introdúzcala suavemente en el
orificio de abertura que ha recortado.
3. En la parte inferior de la encimera, ajuste los
soportes en la posición adecuada a la mesa de
trabajo.
Después apriete los tornillos (C) para asegurar
que esté fijada en su posición.
No use silicona para adherir el aparato al
hueco. Esto dificultará mover el aparato
y sacarlo del hueco en un futuro, sobre
todo si éste necesita ser reparado.
V.1
17

Conexión de gas
La legislación estipula que todos los aparatos de gas deben insta-
larlos personas competentes de acuerdo con el reglamento más
actualizado de Instalación y Uso de Seguridad de Gas.
Por su interés y seguridad, asegúrese de garantizar el cumplimiento de
la ley y normativa.
No instalar y utilizar la cocina correctamente y de conformidad con
las instrucciones puede invalidar la garantía, así como cualquier reclamo
de responsabilidad, e incluso conducir a un enjuiciamiento.

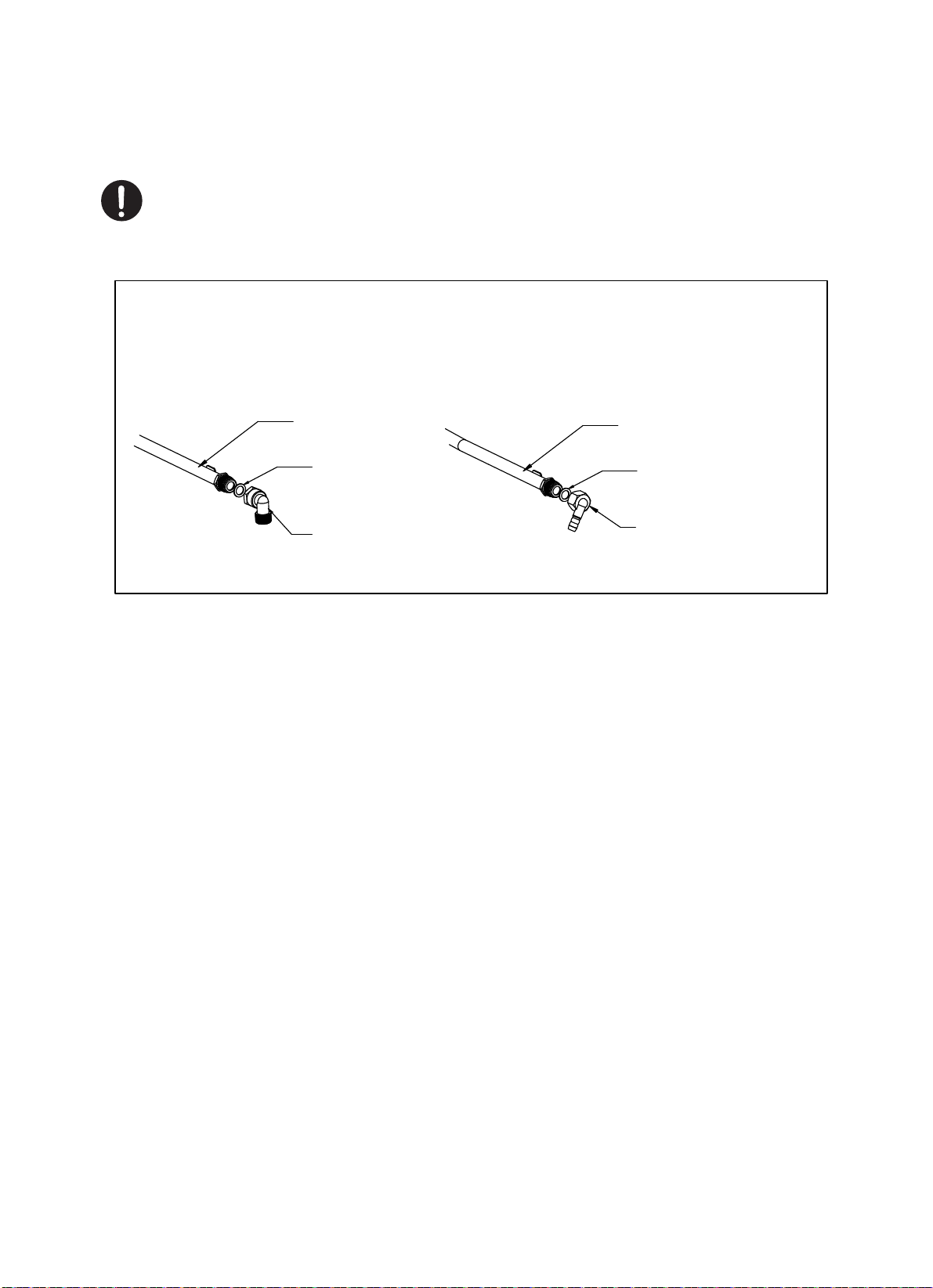

Junta
G1/2"Acoplador
Colector de gas
Junta
Colector de gas
Ø11.5 Acoplador
Gas butano > Gas natural Gas natural > Gas butano
Suministro de gas y guías de instalación
•Este aparato debe ser instalado y conectado de acuerdo con
las regulaciones concretas del país donde se va a utilizar.
•Este aparato puede funcionar con gas butano y gas natural.
•La conversión para el ajuste con gas natural solo debe
realizarla un técnico cualificado.
V.1
18

Especificaciones de gas
Wok
1.75kW(127.5g/h) 1.0kW(73g/h)
G30 29mbar 0.66 0.50
G20 20mbar 1.00 0.78
/
Tipo de gas y
presión
Entrada de calor y tamaño del orificio (mm)
Semi-rápido auxiliar
rápido Quemador Quemador
0.93
1.28
3.3kW(240g/h) 3.0kW(219g/h)
1.30
0.87
V.1
19
