Eaton TRIPP LITE Series User manual

1
HDBaseT HDMI over Cat5e/6 Extender
with 2-Port USB Hub
Español 9
Français 17
Deutsch 25
Italiano 33
Purchased product
may differ from image.
Model:
B013-HU-4K

2
Product Features
Package Includes
Optional Accessories
• Extend a 4K @ 30 Hz signal up to 130 ft. (40 m) or a 1080p signal up to
230 ft. (70 m) between the source and its console over Cat6 cable
• Deliver uncompressed UHD video and audio without any signal loss or
added latency
• Provides a low-cost, reliable solution for distributing HDMI over long
distances
• Full bi-directional IR extension optimizes control
• B013-HU-4K HDBaseT HDMI Extender
• (x1) IR-Out Cable
• (x1) IR-IN Cable
• (x1) USB 2.0 A to A (M/M) Cable
• (x2) International Power Supply w/ North America, Europe, U.K and
Australia Adapters (Input: 100-240V)
• Owner’s Manual
• N202-Series Cat6 24 AWG Solid-Wire UTP Patch Cables
• N002-Series Cat5e UTP Patch Cables
• P569-XXX-CERT or P568-XXX-2A Series High-Speed HDMI 2.0 Cables

3
Feature Identication
HDBaseT Transmitter (TX) Unit
1PC USB: Use the included USB 2.0 A (M/M) cable to connect your
computer to the transmitter (TX) unit
2HDMI INPUT: HDMI signal input (connects to your HDMI source device)
3IR IN: IR signal input
4IR OUT: IR signal output
512V 1A: Power input
6Transmission Signal LEDs:
LED 1 - Power LED
On: Power is being supplied
O: Power is not being supplied
LED 2 - TX & RX Connection Status LED
On: Connection link is established between TX & RX units
Flashing: No connection link is detected between TX & RX units
LED 3 - HDMI Output LED
On: HDMI output port is connected to a display
O: HDMI output port is not connected to display
7HDBT OUT: HDBaseT signal output
8Keyboard Status LED:
On: Keyboard is connected
Flashing: Keyboard is in use
O: Keyboard is not connected
9Mouse Status LED:
On: Mouse is connected
Flashing: Mouse is in use
O: Mouse is not connected
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9

4
Feature Identication

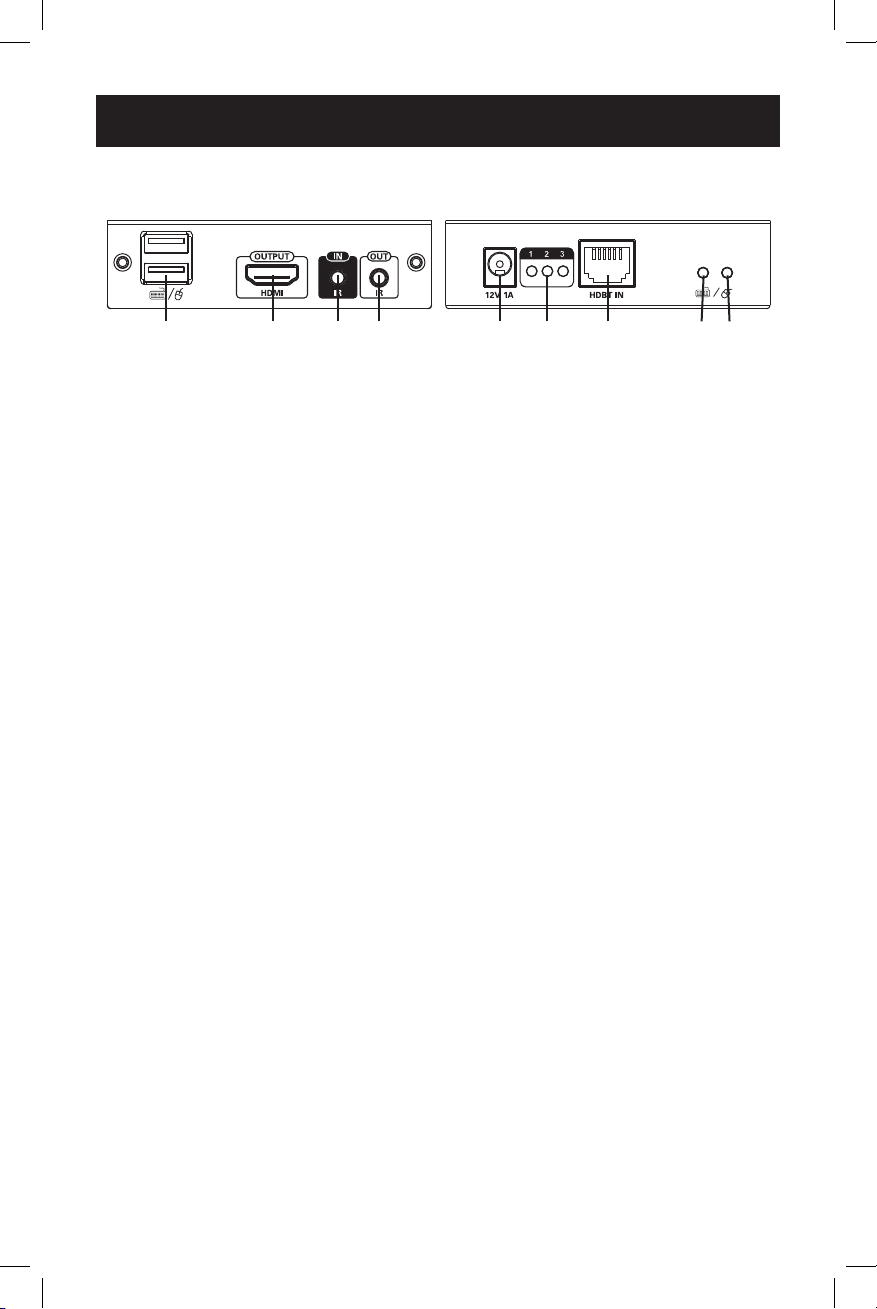

HDBaseT Receiver (RX) Unit
12-Port USB Hub: Keyboard/mouse connection
2HDMI Output: HDMI signal output (connects to your HDMI display)
3IR IN: IR signal input
4IR OUT: IR signal output
512V 1A: Power input
6Transmission Signal LEDs:
LED 1 - Power LED
On: Power is being supplied
O: Power is not being supplied
LED 2 - TX & RX Connection Status LED
On: Connection link is established between TX & RX units
Flashing: No connection link is detected between TX & RX units
LED 3 - HDMI Output LED
On: HDMI output port is connected to a display
O: HDMI output port is not connected to display
7HDBT IN: HDBaseT signal input
8Keyboard Status LED:
On: Keyboard is connected
Flashing: Keyboard is in use
O: Keyboard is not connected
9Mouse Status LED:
On: Mouse is connected
Flashing: Mouse is in use
O: Mouse is not connected
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9

5

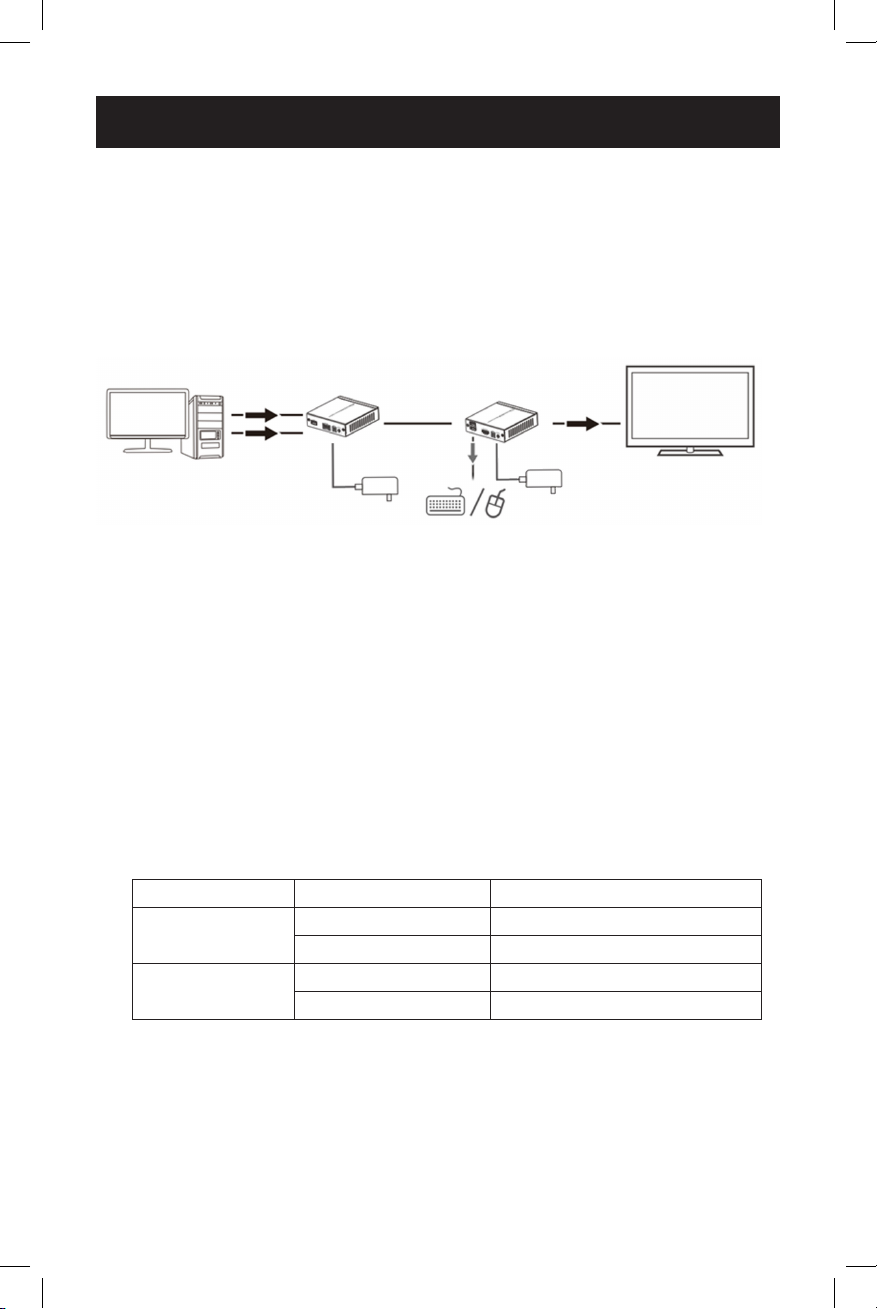

Installation
Notes:
• Priortopullingcablesthroughceilings/walls,rsttesttoensuretheentireinstallation
works properly.
• To achieve maximum distance and performance, use 24 AWG Solid-Wire UTP Cat6
cable (such as N202-Series cable). Using stranded-wire Cat6 cable or cable with a
gauge (AWG) higher than 24 AWG will result in a shorter extension distance. Higher
gauge cabling (such as 26 AWG) has a more limited transmission capability than
lower gauge cabling.
1. Makesureallequipmentintheinstallationispoweredo.
2. Using the included USB 2.0 A (M/M) cable, connect the PC USB port on
the transmitter to an available USB-A port on your source.
3. Using an HDMI cable (such as P569-XXX-CERT or
P568-XXX-2A Series cables), connect the transmitter’s HDMI INPUT port
to an available HDMI port on your source.
4. (For bi-directional IR functionality - Optional) Connect the included
IR-IN or IR-OUT cable to the transmitter unit.
5. Using a user-supplied Cat5e (such as the N002-Series) or Cat6
(N202-Series) cable, connect one end of the cable to the HDBT OUT port
on the transmitter unit. Below is a table of the maximum distances that
can be extended with Cat5e and Cat6 cables.
Category Cable Max Cable Length Max Resolution Supported
Cat5e 115 ft. (35 m) 4K x 2K @ 30 Hz
197 ft. (60 m) 1920 x 1080 @ 60 Hz (1080p)
Cat6 130 ft. (40 m) 4K x 2K @ 30 Hz
230 ft. (70 m) 1920 x 1080 @ 60 Hz (1080p)
6. Connect the other end of the Cat5e/Cat6 cable to the HDBT IN port on
the receiver unit.
7. Connect your keyboard and mouse to the USB ports labeled Keyboard/
Mouse on the receiver unit.

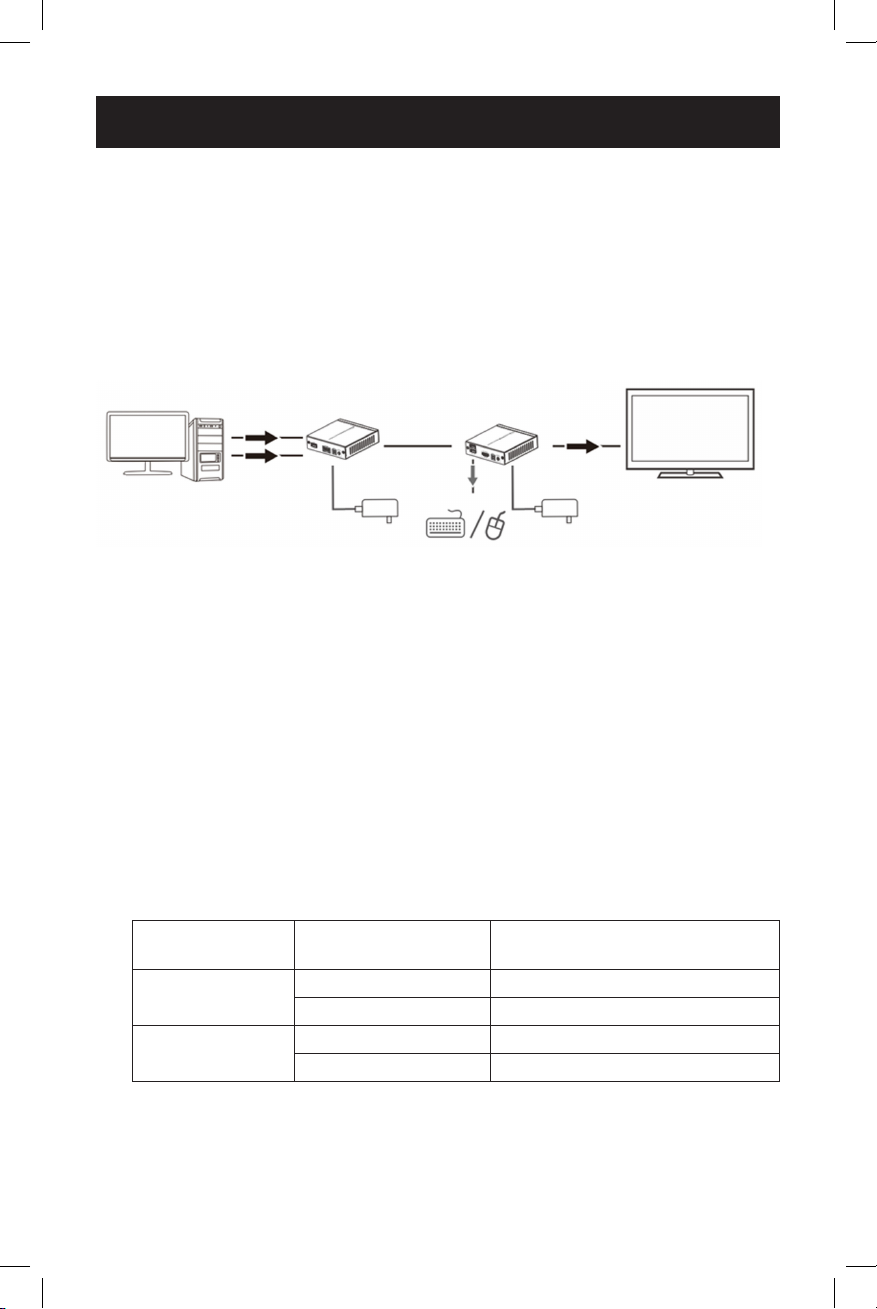

HDMI
USB
PC HDMI Display
Keyboard / Mouse
Transmitter Receiver
Power Power USB

6
Installation
8. Using an HDMI cable (such as the P569-XXX-CERT or P568-XXX-2A Series
cables), connect the receiver’s HDMI OUTPUT port to a display
(TV/monitor).
9. (For bi-directional IR functionality - Optional) Connect the included
IR-IN or IR-OUT cable to the receiver unit.
10. Connect the included power supplies to the transmitter and receiver
units, then to an available wall outlet.
11. Turn on the power to your HDMI source and remote display.

7
Specications
Power Supply Voltage/Current DC 12V 1A
Power Consumption 8W
HDMI
HDMI Compliance 1.4
HDCP Compliance 1.4
Maximum Resolution 4K x 2K @ 30 Hz
Supported Audio LPCM, DTS-HD™, Dolby®TrueHD
Maximum Bandwidth 10.2 Gbps
CEC Support Yes
Environmental
Operating Temperature Range 32° to 122°F / 0° to 50°C
Storage Temperature Range 14° to 158°F / -10° to 70°C
Relative Humidity 0% to 90%, Non-Condensing
IR IR Passback Yes, Bi-Directional
IR Frequency 20-60 KHz
Mechanical
Material of Construction Aluminum and Iron Alloy
Color Black
Dimensions (H x W x D) 1 x 3.9 x 3.7 in. /
25.7 x 99.45 x 94.5 mm
Weight TX: 0.49 lb. / 220 g
RX: 0.5 lb. / 230 g

8
Warranty
3-Year Limited Warranty
We warrant our products to be free from defects in materials and workmanship for a period
of three (3) years from the date of initial purchase. Our obligation under this warranty is
limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite.
Eaton.com/support/product-returns before sending any equipment back for repair. This
warranty does not apply to equipment which has been damaged by accident, negligence or
misapplicationorhasbeenalteredormodiedinanyway.
EXCEPT AS PROVIDED HEREIN, WE MAKE NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. Some states
do not permit limitation or exclusion of implied warranties; therefore, the aforesaid limitation(s)
or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL EATON BE LIABLE FOR DIRECT, INDIRECT,
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS
PRODUCT,EVENIFADVISEDOFTHEPOSSIBILITYOFSUCHDAMAGE.Specically,wearenot
liableforanycosts,suchaslostprotsorrevenue,lossofequipment,lossofuseofequipment,
loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise.
WEEE Compliance Information for Customers and Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing
regulations, when customers buy new electrical and electronic equipment from Eaton
they are entitled to:
· Send old equipment for recycling on a one-for-one, like-for-like basis (this varies
depending on the country)
· Send the new equipment back for recycling when this ultimately becomes waste
Use of this equipment in life support applications where failure of this equipment can
reasonablybeexpectedtocausethefailureofthelifesupportequipmentortosignicantly
aectitssafetyoreectivenessisnotrecommended.
Eatonhasapolicyofcontinuousimprovement.Specicationsaresubjecttochangewithout
notice.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2023 Eaton
All Rights Reserved
Publication No. 23-06-466 / 93-395F_RevB
July 2023
Eaton is a registered trademark.
All trademarks are property
of their respective owners.

9
Juego Extensor HDBaseT HDMI sobre
Cat5e / Cat6 con Hub USB de 2 Puertos
English 1
Français 17
Deutsch 25
Italiano 33
El producto comprado
puede diferir de la imagen.
Modelo:
B013-HU-4K

10
Características del Producto
El Paquete Incluye
Accesorios Opcionales
• Extiende una señal 4K @30 Hz hasta 40 m [130 pies] o una señal 1080p
hasta 70 m [230 pies] entre la fuente y su consola sobre cable Cat6
• Entregue señales de audio y video UHD no comprimidas sin pérdida de
señal o mayor latencia
• BrindaunasoluciónconableydebajocostoparadistribuirHDMIen
largas distancias
• La extensión IR completamente bidireccional optimiza el control
• B013-HU-4K – Extensor HDMI HDBaseT
• (x1) Cable IR-OUT
• (x1) Cable IR-IN
• (x1) Cable USB 2.0 A a A (M/M)
• (x2) Fuente de alimentación internacional con adaptadores para
Norteamérica, Europa, Reino Unido y Australia (entrada: 100V ~ 240V)
• Manual del Propietario
• Cables Patch UTP Cat6 de Alambre Sólido 24 AWG de la Serie N202
• Cables Patch UTP Cat5e de la Serie N002
• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A

11
Identicación de Características
Unidad Transmisora HDBaseT (TX)
1PC USB: Use el cable USB 2.0 A (M/M) para conectar la computadora a
la unidad transmisora (TX)
2HDMI INPUT: Entrada de señal HDMI (se conecta a su dispositivo
fuente de HDMI)
3IR IN: Entrada de señal IR
4IR OUT: Salida de señal IR
512V 1A: Entrada de energía
6LEDs de Señal de Transmisión:
LED 1 - LED de Encendido
Encendido: Se está suministrando energía
Apagado: No se está suministrando energía
LED 2 - LED de Estado de Conexión del TX y el RX
Encendido: Un vínculo de conexión se establece entre las unidades TX
y RX
Destellando: No se detecta un enlace de conexión entre unidades TX y
RX
LED 3 - LED de Salida HDMI
Encendido: El puerto de salida HDMI está conectado a una pantalla
Apagado: El puerto de salida HDMI no está conectado a una pantalla
7HDBT OUT: Salida de señal HDBaseT
8LED de Estado del Teclado:
Encendido: El teclado está conectado
Destellando: El teclado está en uso
Apagado: El teclado no está conectado
9LED de Estado del Mouse:
Encendido: El mouse está conectado
Destellando: El mouse está en uso
Apagado: El mouse no está conectado
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9

12

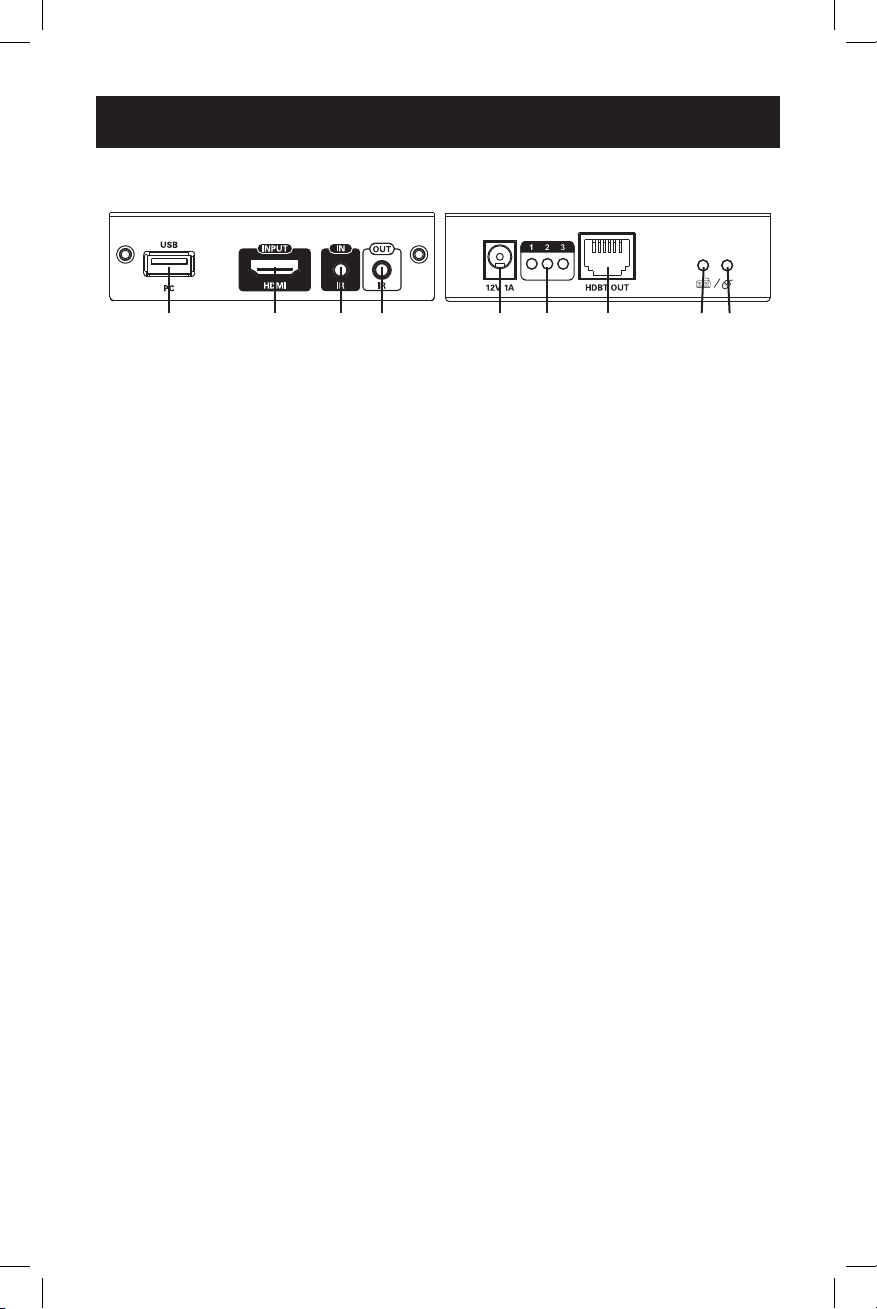

Identicación de Características
Unidad Receptora HDBaseT (RX)
1Hub USB de 2 Puertos: Conexión de teclado y mouse
2Salida HDMI: Salida de señal HDMI (se conecta a su pantalla HDMI)
3IR IN: Entrada de señal IR
4IR OUT: Salida de señal IR
512V 1A: Entrada de energía
6LEDs de Señal de Transmisión:
LED 1 - LED de Encendido
Encendido: Se está suministrando energía
Apagado: No se está suministrando energía
LED 2 - LED de Estado de Conexión del TX y el RX
Encendido: Un vínculo de conexión se establece entre las unidades
TX y RX
Destellando: No se detecta un enlace de conexión entre unidades
TX y RX
LED 3 - LED de Salida HDMI
Encendido: El puerto de salida HDMI está conectado a una pantalla
Apagado: El puerto de salida HDMI no está conectado a una pantalla
7HDBT IN: Entrada de señal HDBaseT
8LED de Estado del Teclado:
Encendido: El teclado está conectado
Destellando: El teclado está en uso
Apagado: El teclado no está conectado
9LED de Estado del Mouse:
Encendido: El mouse está conectado
Destellando: El mouse está en uso
Apagado: El mouse no está conectado
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9

13
Instalación
Notas:
• Antes de jalar los cables a través de techos y paredes pruebe para asegurarse de que
toda la instalación trabaje correctamente.
• Para lograr la distancia y el rendimiento máximos, utilice cable UTP Cat6 de Alambre
Sólido 24 AWG (como el cable de la Serie N202). El uso de cable Cat6 de alambre
trenzado o cable con un número de calibre (AWG) mayor a 24 AWG, resultará en una
distancia de extensión más corta. Un cableado con número de calibre mayor como
26 AWG tiene una capacidad de transmisión más limitada que cableado con número
de calibre inferior.
1. Asegúrese de que todos los equipos en la instalación estén apagados.
2. Usando el cable USB 2.0 A (M/M), conecte el puerto USB de la PC en el
transmisor a un puerto USB-A disponible en su fuente.
3. Usando un cable HDMI (como los cables Serie P569-XXX-CERT o
P568-XXX-2A), conecte el puerto HDMI INPUT del transmisor a un
puerto HDMI disponible en su fuente.
4. (para la funcionalidad IR bidireccional - Opcional) Conecte el cable
IR-IN o el IR-OUT incluido a la unidad transmisora.
5. Usando un cable Cat5e suministrado por el usuario (como el Serie
N002) o Cat6 (Serie N202), conecte un extremo del cable al puerto de
HDBT OUT en la unidad transmisora. A continuación se presenta una
tabla de las distancias máximas que se pueden alcanzar con cables
Cat5e y Cat6.
Categoría de
Cable
Longitud Máxima
del Cable Máxima Resolución Soportada
Cat5e 35 m [115 pies] 4K x 2K @30 Hz
61 m [200 pies] 1920 x 1080 @60 Hz (1080p)
Cat6 40 m [130 pies] 4K x 2K @30 Hz
70 m [230 pies] 1920 x 1080 @60 Hz (1080p)
6. Conecte el otro extremo del cable Cat5e o Cat6 al puerto HDBT IN en la
unidad receptora.
7. Conecte su teclado y mouse en los puertos USB etiquetados teclado /
mouse en la unidad receptora.
HDMI
USB
PC Pantalla HDMI
Teclado / Mouse
Unidad Receptora
Encendido EncendidoUSB

14
Instalación
8. Usando un cable HDMI (como los cables Serie P569-XXX-CERT o
P568-XXX-2A), conecte el puerto HDMI OUTPUT del receptor a una
pantalla (TV o Monitor).
9. (Para la funcionalidad IR bidireccional - Opcional) Conecte el cable
IR-IN o el IR-OUT incluido a la unidad receptora.
10. Conecte las fuentes de alimentación incluidas a las unidades
transmisora y receptora, luego a una toma de pared disponible.
11. Encienda su fuente de HDMI y pantalla remota.

15
Especicaciones
Fuente de
Alimentación
Voltaje/Corriente 12V CD 1A
Consumo de Potencia 8W
HDMI
Compatibilidad con HDMI 1.4
Compatibilidad con HDCP 1.4
Máxima Resolución 4K x 2K @30 Hz
Soporta Audio LPCM, DTS-HD™, Dolby®TrueHD
Máximo Ancho de Banda 10.2 Gbps
Soporta CEC Sí
Ambiental
Rango de Temperatura de
Operación 0 ºC a 50 ºC [32 ºF a 122 ºF]
Rango de Temperatura de
Almacenamiento -10 ºC a 70 °C [14 ºF a 158 °F]
Humedad Relativa De 0% a 90%, Sin Condensación
IR IR Passback Sí, Bidireccional
Frecuencia IR 20KHz ~ 60KHz
Mecánica
Material de Construcción Aluminio y Aleación de Hierro
Color Negro
Medidas (Al x An x Pr) 25.7 x 99.45 x 94.5 mm
[1" x 3.9" x 3.7"]
Peso TX: 220 g [0.49 lb]
RX: 230 g [0.5 lb]

16
Garantía
Garantía Limitada de 3 años.
Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos
nopresentandefectosdematerialesnidemanodeobra.Nuestraobligaciónbajoestagarantía
está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto
defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/
support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por
accidente,negligenciaomaluso,ohayansidoalteradosomodicadosdealgunamanera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, EATON NO OFRECE GARANTÍAS EXPRESAS
O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN
DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de
garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no
aplicarse al comprador.
SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO EATON ASUMIRÁ
RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O
EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE
ADVIERTESOBRELAPOSIBILIDADDETALDAÑO.Especícamente,nosomosresponsablespor
ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de
equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros
o de cualquier otra forma.
Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)
Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y
regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los
clientes están obligados a:
• Enviarparareciclajeequiposviejosdelmismotipoyenelmismonúmero(estovaría
de un país a otro)
• Devolverelequiponuevoparanesdereciclajeunavezquenalmenteseconvierta
en residuo
No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde
razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de
soportedevidaoafectarsignicativamentesuseguridadoefectividad..
Eatontieneunapolíticademejoracontinua.Lasespecicacionesestánsujetasacambiosin
previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
Estados Unidos
Eaton.com
© 2023 Eaton
Todos los derechos reservados
Publicación No. 23-06-466 / 93-395F_RevB
Julio de 2023
Eaton es una marca registrada.
Todas las marcas registradas son
propiedad de sus respectivos
propietarios.

17

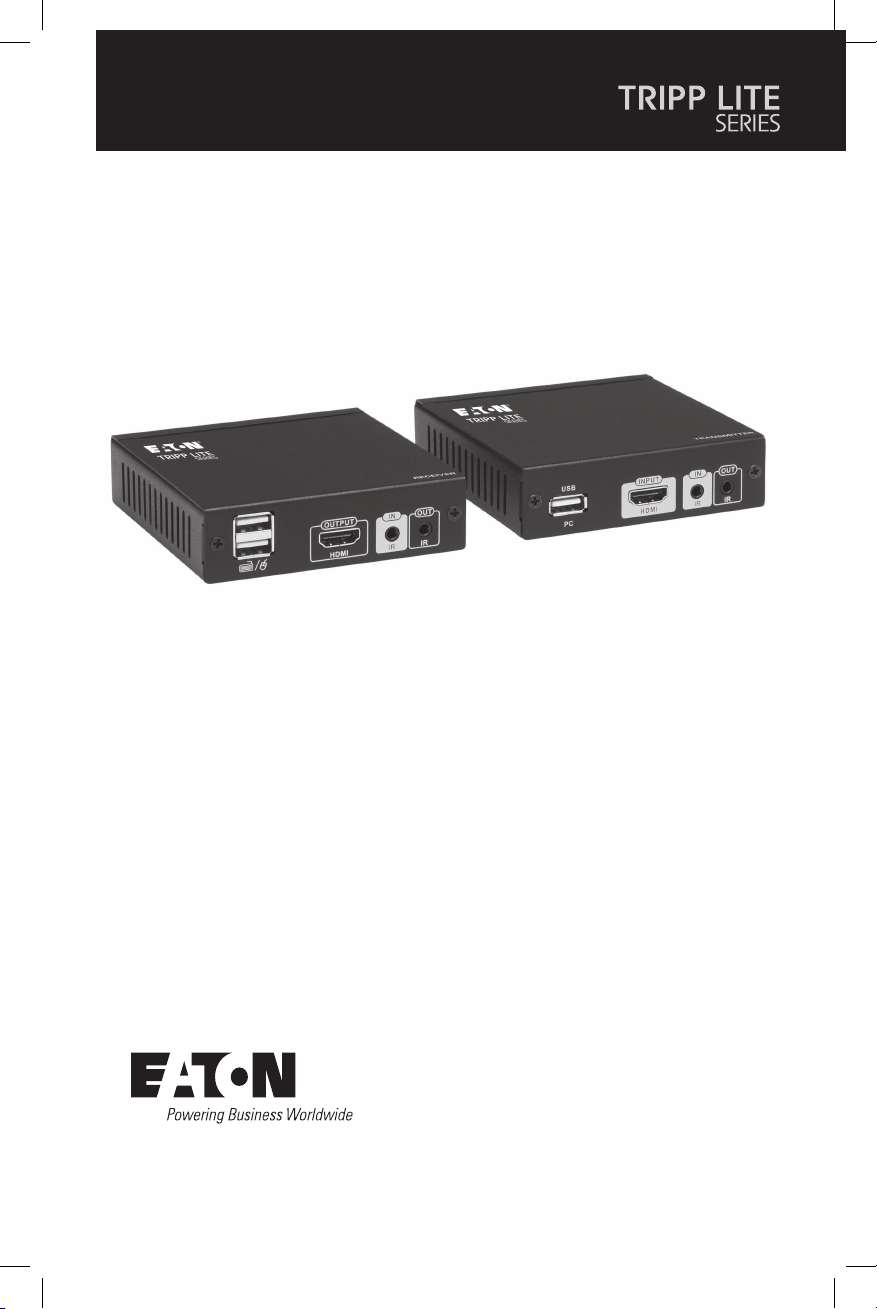

Prolongateur HDBaseT HDMI via
Cat5e/6 avec hub USB 2 ports
English 1
Español 9
Deutsch 25
Italiano 33
Le produit acheté
peut différer de l'image.
Modèle:
B013-HU-4K

18
Caractéristiques du produit
Contenu de l'emballage
Accessoires disponibles en option
• Prolongez un signal 4K @ 30 Hz jusqu'à 40 m ou un signal 1080p jusqu'à
70 m entre la source et sa console via un câble Cat6.
• Diusezdel’audioetdelavidéoUHDnoncompresséssanspertede
signal ni latence supplémentaire.
• OreunesolutionableetpeucoûteusepourladistributionHDMIsurde
longues distances.
• La rallonge IR totalement bidirectionnelle permet d'optimiser le contrôle
• Prolongateur HDBaseT HDMI B013-HU-4K
• (x1) Câble IR-OUT
• (x1) Câble IR-IN
• (x1)CâbleUSB2.0AversA(M/M)
• (x2)Alimentationélectriqueinternationaleavecadaptateurspour
l'AmériqueduNord,l'Europe,leRoyaume-Unietl'Australie(entrée:
100-240 V)
• Manuel d'utilisation
• CâblesderaccordementUTPCat624AWGpleinssérieN202
• Câbles de raccordement UTP Cat5e série N002
• CâblesHDMI2.0hautdébitsérieP569-XXX-CERTouP568-XXX-2A

19
Identication des fonctionnalités
Émetteur HDBaseT (TX)
1 PC USB : utilisezlecâbleUSB2.0A(M/M)fournipourraccordervotre
ordinateuràl'émetteur(TX)
2 HDMI INPUT : entrée du signal HDMI (à raccorder à l'appareil HDMI
source)
3 IR IN : entrée du signal IR
4 IR OUT : sortie du signal IR
5 12 V 1A : raccordement de l'alimentation
6 Voyants LED des signaux detransmission :
LED1 - LED d'alimentation
Allumée : appareil alimenté
Éteinte : appareil non alimenté
LED 2 - État de la connexion entre l'émetteur (TX) et le récepteur
(RX)
Allumée:liaisonétablieentrelesunitésTXetRX
Clignotante:absencedeliaisondétectéeentrelesunitésTXetRX
LED3 - LED de la sortie HDMI
Allumée: le port de sortie HDMI est raccordé à un écran
Éteinte: le port de sortie HDMI n'est pas raccordé à un écran
7 HDBT OUT : sortie du signal HDBaseT
8 LED d'état du clavier :
Allumée: le clavier est raccordé
Clignotante : le clavier est en cours d'utilisation
Éteinte: le clavier n'est pas raccordé
9 LED d'état de la souris :
Allumée: la souris est raccordée
Clignotante: la souris est en cours d'utilisation
Éteinte: la souris n'est pas raccordée
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9

20
Identication des fonctionnalités
Récepteur HDBaseT (RX)
1 Hub USB2 ports : raccordementclavier/ souris
2 HDMI Output : sortie du signal HDMI (à raccorder à l'écran HDMI)
3 IR IN : entrée du signal IR
4 IR OUT : sortie du signal IR
5 12 V 1A : raccordement de l'alimentation
6 Voyants LED des signaux de transmission :
LED1 - LED d'alimentation
Allumée : appareil alimenté
Éteinte : appareil non alimenté
LED 2 - État de la connexion entre l'émetteur (TX) et le récepteur
(RX)
Allumée: liaisonétablieentrelesunitésTXetRX
Clignotante:absencedeliaisondétectéeentrelesunitésTXetRX
LED3 - LED de la sortie HDMI
Allumée: le port de sortie HDMI est raccordé à un écran
Éteinte: le port de sortie HDMI n'est pas raccordé à un écran
7 HDBT IN : entrée du signal HDBaseT
8 LED état du clavier :
Allumée: le clavier est raccordé
Clignotante : le clavier est en cours d'utilisation
Éteinte: le clavier n'est pas raccordé
9 LED d'état de la souris :
Allumée: la souris est raccordée
Clignotante: la souris est en cours d'utilisation
Éteinte: la souris n'est pas raccordée
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
