INSTRUCTION MANUAL
1.IMPORTANTREMARK 04
1.1. Safety precautions 04
2. INTRODUCTION 04
3. INSTALLATION 06
3.1. Placement and mounting 06
3.2. Rigging CKL110T and CKL SM115 enclosures 07
3.3. Accessories 08
3.4. Connecting the system 08
4. TECHNICAL CHARACTERISTICS 27
5.DIAGRAMS 28
All numbers subject to variation due to production tolerances. ECLER SA reserves the right to make changes or
improvements in manufacturing or design which may affect specifications.

4
1. IMPORTANT REMARK
Congratulations! You are the owner of a carefully designed and manufactured equipment. We
thank you for having purchased our CKL-T processed system.
It is VERY IMPORTANT that you read this manual before connecting the system, in order to
obtain its maximum performance.
We recommend our authorised Technical Services whenever any maintenance task should be
needed so that optimum operation shall be achieved.
1.1. Safety precautions
CKL-T systems are capable to deliver maximum sound pressure levels greater than 143dB SPL
at 1m. This sound pressure levels can cause permanent damage to human hearing. Protect your
ears when working at high power and next to the system.
CKL-T sound systems have been designed to operate exclusively with ECLER amplifiers and
DP300 (CKL7000T) or AMIC card (CKL5000T, CKL3000T) digital processors which not only offer a well-
balanced sound, but also ensuring perfect operating safety. Using other components than the specified
ones, be it from ECLER or from other manufacturers, will both worsen the system performance and
mean a risk of serious damage to your loudspeakers.
2. INTRODUCTION
The CKL-T systems have been specially designed for both fix and mobile applications that call for
excellent performance and sound quality.
Depending on the model, CKL-T system is constituted by de following items:
SYSTEM LOUDSPEAKER CABINETS PROCESSOR POWER AMPLIFIERS
CKL7000T 2 CKL-110T 2 CKL SM-115T
4 DPC118 1 DP300 1 DPA1400
1 DT4800
1 DT6800
SYSTEM LOUDSPEAKER CABINETS PROCESSOR POWER AMPLIFIERS
CKL5000T 2 CKL-110T
4 DPC118 1 AMIC 1 DPA1400
1 DT6800
SYSTEM LOUDSPEAKER CABINETS PROCESSOR POWER AMPLIFIERS
CKL3000T 2 CKL-110T
2 DPC118 1 AMIC 1 DPA1400
1 DT6800
Both ECLER DP300 (CKL7000T system) and AMIC card (CKL5000T and CKL3000T systems)
perform, among other parameters, the equalization of each of the loudspeaker cabinets and accurate
limiting, specially set for protecting each of the systems.

5
STEP BY STEP THROUGH CKL-T SYSTEMS
PLUG AND PLAY COMPACT SYSTEMS
In the last years, the evolution of professional sound systems has been certainly influenced by
two facts: The reduction of acoustic cabinet size and the ever increasing output power of amplifiers.
Systems are now lighter, smaller and more portable, while the sound quality approaches more and more
that of a Hi-Fi system. Electronics is the key of this advances. The components generally called
"processors" are able to push a sound system to its limits. These intelligent electronic systems,
sometimes contained in the amplifier itself, but in most cases mounted into dedicated processor units,
constantly monitor the systems operating conditions. The result is a total reliability as far as the systems
behaviour is concerned, which is the main obsession when installing professional sound systems.
CKL-T systems are based in two or three loudspeaker cabinets (depending on version): each of
them is perfectly tailored to work in its optimum range of frequencies. Hence resulting in a well-balanced
system efficiently capable of reproducing any program, be it vocal or any other music content.
CKL110T LOUDSPEAKER CABINETS (CKL7000T, CKL5000T and CKL3000T systems)
Small-dimensioned trapezoidal acoustic enclosure for mid-high frequency reproduction.
Assembled with 18mm thick birch plywood from Finland covered with a scratch and shock resistant
polyurethane paint finish. Internally reinforced. The mid frequency way employs an enclosed 10’’
speaker with neodymium motor and carbon fibre compound diaphragm attached to a Tractix horn, which
is equipped with a phase corrector. The high frequency way uses a 2’’ compression driver with pure
titanium diaphragm, neodymium motor and a 60º x 40º constant directivity diffusor. The speakers are
protected against shocks, dust and splashes by a metal grille and an acoustically transparent foam.
Incorporates handles for their transport.
The on-axis frequency response within a ±3dB margin lies between 170Hz and 19kHz.
The efficiency or sensitivity, which is sound pressure level (SPL) at 1m and 1W power input,
reaches remarkable 112dB. The maximum SPL produced at 1m reaches 141dB SPL.
The system includes a passive LC filter with low tolerance polyester capacitors and large
cross-section wire coils. The high frequency way also features a protection system against Larsen effect
feedback and signal clipping.
The maximum RMS power is 350W RMS at 8Ω, while the program power capacity is 700W at
8Ω.
CKL SM115 LOUDSPEAKER CABINET (Only CKL7000T system)
Low-dimensioned trapezoidal acoustic enclosure for mid-low frequency playback. Bandpass type
acoustical design. Assembled with 18 mm thick birch plywood from Finland covered with a scratch and
shock resistant polyurethane paint finish. Internally reinforced. It employs a high performance 15’’
speaker attached to a horn in order to increase efficiency. The speaker is protected against shocks, dust
and splashes by a metal grille and an acoustically transparent foam. Incorporates handles for their
transport.
The on-axis frequency response within a ±3dB margin lies between 70Hz and 280Hz.

6
The efficiency or sensitivity, which is sound pressure level (SPL) at 1m and 1W power input, is
105dB. The maximum SPL produced at 1m reaches 136dB SPL.
The maximum RMS power is 600W RMS at 8Ω, while the program power capacity is 1200W at
8Ω.
DPC118 LOUDSPEAKER CABINET (CKL7000T, CKL5000T and CKL3000T systems)
Low-dimensioned loudspeaker cabinet for low frequency playback. Bandpass type acoustical
design. Assembled with 18 mm thick birch plywood from Finland covered with a scratch and shock
resistant polyurethane paint finish.
It employs a high performance 18’’ speaker attached to a horn in order to increase efficiency. The
speaker is protected against shocks, dust and splashes by a metal grille and an acoustically transparent
foam. Provided with 3 lateral handles.
The efficiency or sensitivity, which is sound pressure level (SPL) at 1m and 1W power input, is
106dB. The maximum SPL produced at 1m reaches 140dB SPL.
The maximum RMS power is 1100W RMS at 8Ω, while the program power capacity is 2200W at 8Ω.
3. INSTALLATION
3.1. Placement and mounting
As a general rule and due to its portable conception, staking
loudspeaker cabinets is the recommended way of setting CKL-T system.
This means mounting CKL100T (i.e., CKL7000T system) on top of CKL
SM115 cabinet and this on top on DPC118 units.

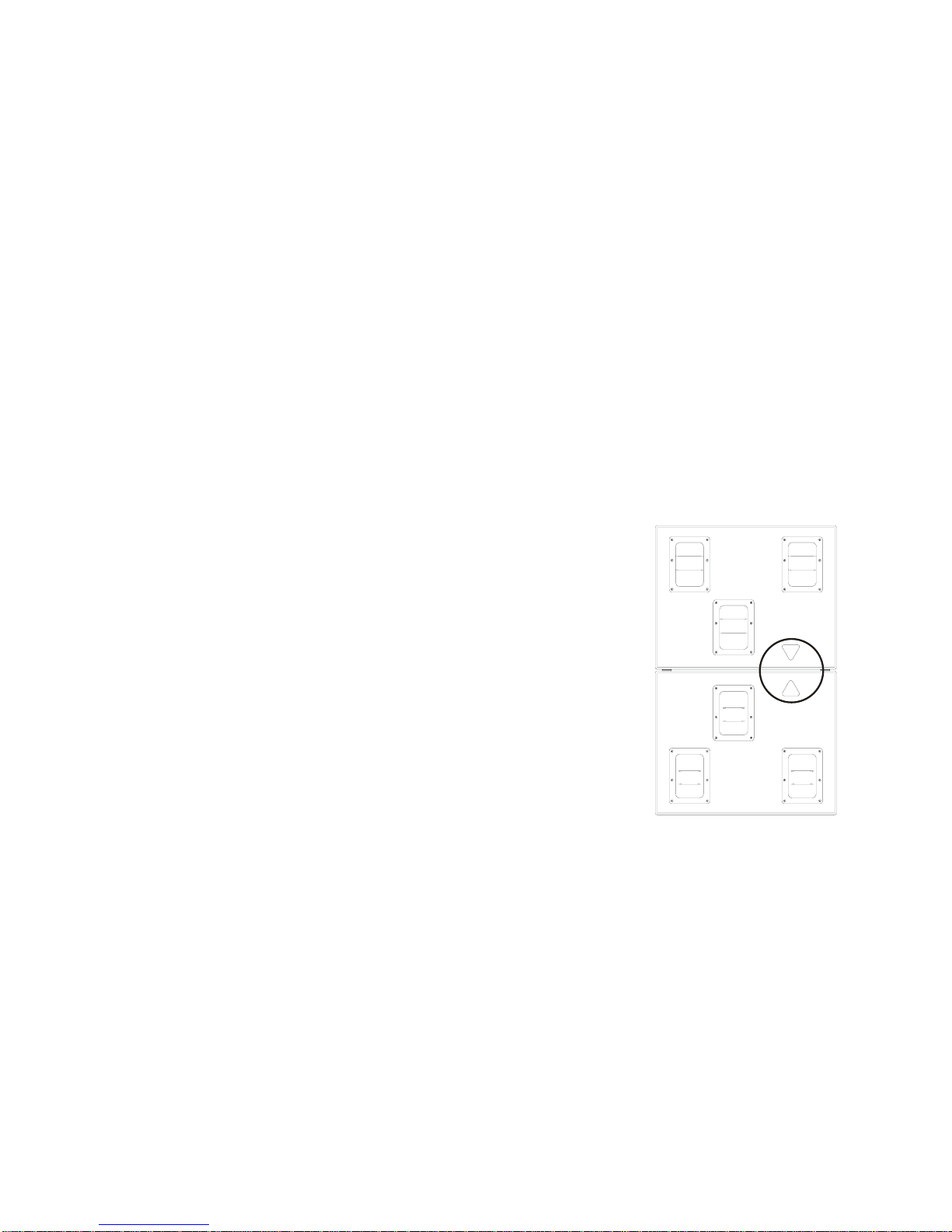

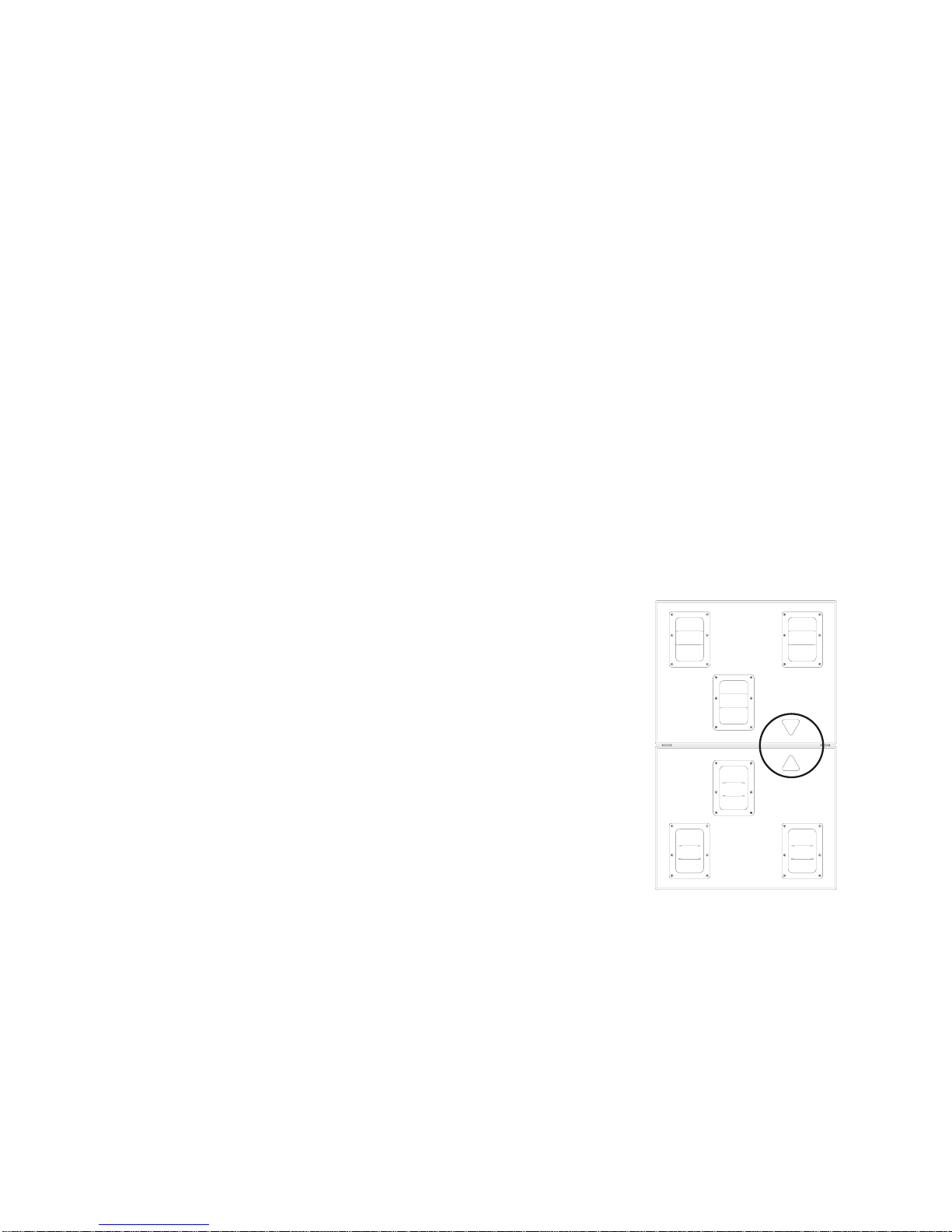

The bass reinforcement cabinets DPC118 should be paired so that
their marks are face to face (see diagram).
Bass enclosures are more efficient when placed directly on the floor
in landscape orientation rather than vertical for a better sound quality.
Additionally, the acoustic conditions of the venue as well as the
audience number, should be taken into account. Following general
guidelines must be considered:
Always place acoustic enclosures on solid and firm ground.
No obstacles should lie between the loudspeaker and the audience. High frequencies, as
opposed to low frequencies, tend to be much more directional and any obstacle in the acoustic wave
path represents attenuation in the frequency response of the system. For large audiences better sound
propagation will be obtained if loudspeaker cabinets are placed in a higher position.
Avoid exposing the system to sun for long periods and to rain.

7

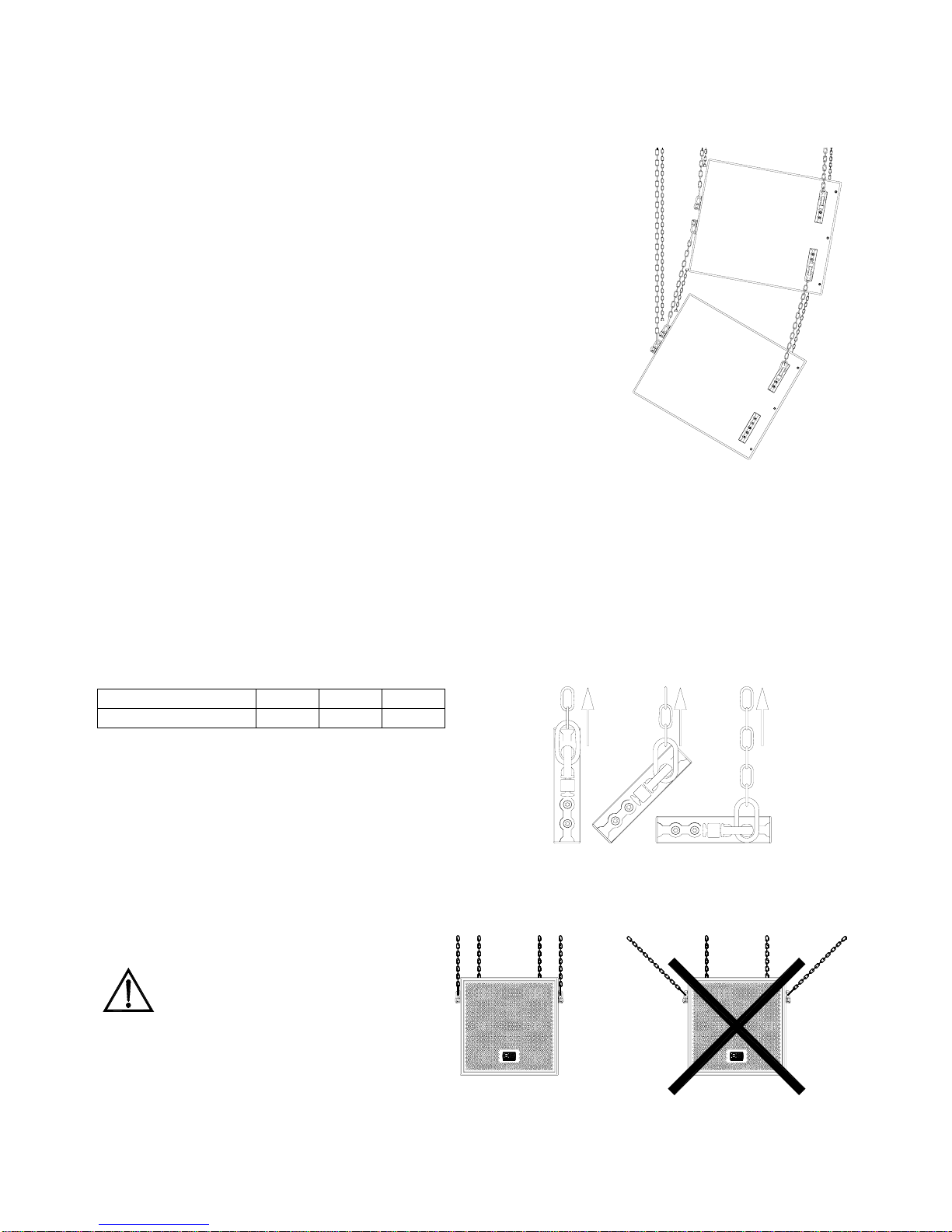

3.2. Rigging CKL110T and CKL SM115 enclosures
Following general guidelines must be considered:
Always fly loudspeaker cabinets from a solid and firm surface.
No obstacles should lie between the loudspeaker and the
audience.
High frequencies, as opposed to low frequencies, tend to be
much more directional and any obstacle in the acoustic wave path
represents attenuation in the frequency response of the system.
CKL110T and CKL SM115 feature an effective rigging system,
the same type as used in air cargo shipments (ISO 7166 standard),
consisting in 6 adjustable cargo rails, which allow flying single speaker
enclosures or complex combinations of several enclosures. Two rails
are placed at each side and two at the rear wall of the cabinet. The
fittings at the side are internally connected with a metal brace. These
side fittings allow flying the enclosure. Finally, the rear rails allow tilting
the enclosure or group of enclosures.
Each position of the aeronautic specified cargo restraint track has a maximum load capacity of
180kg, considering the enclosure is correctly flown, as shown in the diagrams.
The tracking system works in combination with Ecler ADP cargo restraint double stud and ring.
(Adam Hall Ref. 5740)
The total load capacity of the structure is limited by this track and is 180kg per anchor point
(360kg total).
It is very important to keep in mind that these values are only valid if the load is suspended
perpendicularly. Load capacity varies as a function of the angle according to following table:
Always make sure that the anchor points are firmly
attached to the rail and locked.
IMPORTANT
The rear rails have been designed basically for tilting the enclosures. They should not carry any
weight.
ATTENTION
The chains or steel cables used to
suspend the enclosures should
always run parallel to the vertical axis
of the loudspeaker cabinet. They must not
show a wider angle.
Angle 0º 45º 90º
Load capacity 180kg 170kg 160kg
0º
180kg 170kg
45º 160kg 90º

8
3.3. Accessories
Following accessories are available to complement CKL-T
systems:
• ADP: cargo restraint double stud and ring. Allows
CKL110T and CKL SM115 rigging.
• BAGCKLT: CKL110T and CKL SM115 storage and
transportation bag.
• BAGDPC118: DPC118 storage and transportation bag.
• WH200: four-piece castor wheel set, suitable for the QRA
kit.
• QRA: four fittings set. Allow assembly of WH200 castor
wheels on DPC118 unit.
It is also possible to fit all system electronics into a flight
case (ref CKLFL3 for CKL7000T system or CKLFL for CKL5000T
and CKL3000T systems). 10m connection cables are included
apart from the internal wiring and connection panel.
3.4. Connecting the system
Connection to the acoustic cabinet. This connection must be done with, at least, 3mm cable (we
recommend 6mm). The amplifier output and any of the acoustic cabinets input connectors are
SPEAKON®, being only used 1+ LIVE and 1- GND pins.
When more than one system is used, no matter which model, STACK outputs available at
connection panel should be employed. STACK outputs of any of the amplifiers of the given system can
be also used for this purpose. Please, in any case use proper quality wiring.
CAUTION:
USE EXTERNA L FILTER O R PROCESSO R
madebyecler s.a.barcelonas pain
ACTIVE C ABIN ET
STACKOUTPUT
DPC118
LOUDSPEAKER
CABINET
IMPEDANCE:8
1+LIVE
1-GND
2+N .C.
2-N .C.
INPUT

9
MANUAL DE INSTRUCCIONES
1.NOTAIMPORTANTE 10
1.1. Precauciones 10
2. INTRODUCCIÓN 10
3.INSTALACIÓN 12
3.1. Ubicación y montaje 12
3.2. Suspensión de las unidades CKL110T, y CKL SM115 13
3.3. Complementos 14
3.4. Conexionado 14
4. CARACTERÍSTICAS TÉCNICAS 27
5.DIAGRAMAS 28
Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de realizar cambios o mejoras
en la fabricación o diseño que pudieran afectar las especificaciones.

10
1. NOTA IMPORTANTE
Enhorabuena. Vd. posee el resultado de un cuidado diseño y de una esmerada fabricación.
Agradecemos su confianza por haber elegido nuestro sistema procesado CKL-T.
Para conseguir la máxima operatividad y su máximo rendimiento, es MUY IMPORTANTE antes
de su conexión, leer detenidamente y tener muy presentes las consideraciones que en este manual se
especifican.
Para garantizar el óptimo funcionamiento del sistema, recomendamos que su mantenimiento sea
llevado a cabo por nuestros Servicios Técnicos autorizados.
1.1. Precauciones
Los sistemas CKL-T son capaces de entregar niveles de presión sonora máximos superiores a
143dB SPL a 1 metro, tales niveles de presión sonora pueden llegar a dañar gravemente el oído
humano. Proteja sus oídos en el caso de trabajar a potencias elevadas en las proximidades del
sistema.
Los sistemas CKL-T están diseñados para trabajar exclusivamente con amplificadores ECLER y
el procesador digital DP300 (CKL7000T) o la tarjeta AMIC (CKL5000T, CKL3000T) proporcionando así
además de un sonido equilibrado una total seguridad de funcionamiento. La utilización de componentes
distintos a los especificados, tanto de marca ECLER como de otras marcas, puede además de
empeorar el rendimiento, producir roturas en los altavoces.
2. INTRODUCCIÓN
Los sistemas CKL-T han sido especialmente diseñados para aplicaciones tanto fijas como
móviles en las que se necesiten altos niveles de presión sonora y calidad de sonido.
A continuación se detalla cada uno de los componentes que forman los sistemas:
SISTEMA CAJAS ACÚSTICAS PROCESADO AMPLIFICACIÓN
CKL7000T 2 CKL-110T 2 CKL SM-115T
4 DPC118 1 DP300 1 DPA1400
1 DT4800
1 DT6800
SISTEMA CAJAS ACÚSTICAS PROCESADO AMPLIFICACIÓN
CKL5000T 2 CKL-110T
4 DPC118 1 AMIC 1 DPA1400
1 DT6800
SISTEMA CAJAS ACÚSTICAS PROCESADO AMPLIFICACIÓN
CKL3000T 2 CKL-110T
2 DPC118 1 AMIC 1 DPA1400
1 DT6800
Tanto el procesador ECLER DP300 (sistema CKL7000T) como la tarjeta AMIC (sistemas
CKL5000T y CKL3000T) se encargan, entre otros parámetros, de la ecualización de cada una de las
cajas acústicas y la limitación especialmente configurada para la protección de cada uno de los
sistemas.

11
LOS SISTEMAS CKL-T PASO A PASO
SISTEMAS COMPACTOS LLAVE EN MANO
La evolución de los sistemas de sonido profesional de los últimos años ha venido marcada por
dos hechos: Una disminución en el tamaño de los recintos acústicos y un incremento en la potencia de
salida de los amplificadores. Los sistemas son hoy más ligeros, más pequeños, más fáciles de
transportar y su sonido es cada vez más HIFI. La electrónica es la clave de este milagro. Los
genéricamente denominados “procesadores” son capaces de conducir un sistema de sonido al límite de
sus posibilidades. Sistemas electrónicos inteligentes, unas veces ubicados en los mismos
amplificadores y otras en las unidades de procesado, están monitorizando constantemente la situación
en la que el sistema está trabajando. El resultado es una alta fiabilidad de comportamiento, principal
obsesión en cualquier sistema de sonido profesional.
La estructura de los sistemas CKL-T se basa en dos/tres recintos (según versión): cada uno
responde perfectamente a la banda de frecuencias óptima para la cual ha sido diseñado, obteniéndose
en definitiva un sistema equilibrado capaz de reproducir eficientemente y con gran calidad cualquier
programa, desde temas vocales hasta musicales de cualquier índole.
RECINTO ACÚSTICO CKL110T (Sistemas CKL7000T, CKL5000T y CKL3000T)
Recinto acústico trapezoidal de contenidas dimensiones destinado a la reproducción de
frecuencias medias y agudas. Realizado en contraplacado de abedul finlandés de 18mm de grosor
recubierto de una pintura de poliuretano resistente a roces y pequeños golpes. Internamente reforzado.
Para la vía de medios equipa un altavoz de 10” con carcasa cerrada, imán de neodimio y membrana de
compuesto de fibra de carbono acoplado a una bocina tipo Tractix equipada con corrector de fase. Para
la vía de agudos monta un transductor a compresión de 2” con membrana de titanio puro, motor de
neodimio y difusor de directividad constante de 60º x 40º. Los altavoces están protegidos de golpes,
polvo y salpicaduras mediante una reja y espuma acústicamente transparente. Incorpora asas para su
transporte.
Su respuesta en frecuencia no varía más de ±3dB de 170Hz a 19kHz. en el eje.
Su nivel de eficiencia, nivel de presión sonora SPL a 1 metro y con una potencia a la entrada de
1W, alcanza la cifra de 112dB. El máximo nivel de presión sonora, SPL, capaz de entregar a un metro
de distancia es de 141dB SPL.
Incorpora un elaborado filtro pasivo del tipo LC con condensadores de poliéster de baja
tolerancia y bobinas fabricadas con hilo de gran sección. Asimismo se ha incorporado un sistema de
protección de la vía de agudos contra el efecto Larsen o recortes de señal.
La potencia admisible continua es de 350W RMS a 8Ω. Mientras que la capacidad de potencia
de programa es de 700W a 8Ω.
RECINTO ACÚSTICO CKL SM115 (Sólo sistema CKL7000T)
Recinto acústico trapezoidal de contenidas dimensiones destinado a la reproducción de
frecuencias medias bajas. Arquitectura acústica del recinto de tipo “band pass”. Realizado en
contraplacado de abedul finlandés de 18mm de grosor recubierto de una pintura de poliuretano
resistente a roces y pequeños golpes. Internamente reforzado. Equipa un altavoz de 15” de altas
prestaciones acoplado a una bocina para aumentar el rendimiento. El altavoz está protegido de golpes,
polvo y salpicaduras mediante una reja y espuma acústicamente transparente. Incorpora asas para su
transporte.
Su respuesta en frecuencia no varía más de ±3dB de 70Hz a 280Hz en el eje.

12
El nivel de eficiencia, nivel de presión sonora SPL a 1 metro y con una potencia a la entrada de
1W, es de 105dB. El máximo nivel de presión sonora, SPL, capaz de entregar a un metro de distancia
es de 136dB SPL.
La potencia admisible continua es de 600W RMS a 8Ω. Mientras que la capacidad de potencia
de programa es de 1200W a 8Ω.
RECINTO ACÚSTICO DPC118 (Sistemas CKL7000T, CKL5000T y CKL3000T)
Recinto acústico de contenidas dimensiones destinado a la reproducción de frecuencias bajas.
Arquitectura acústica del recinto de tipo “band pass”. Realizado en contraplacado de abedul finlandés
de 18mm de grosor recubierto de una pintura basada en resinas resistente a rayas y pequeños golpes.
Equipa un altavoz de 18” de altas prestaciones en configuración de bocina plegada que aumenta
el rendimiento. El altavoz está protegido de golpes, polvo y salpicaduras mediante una reja y espuma
acústicamente transparente. Incorpora 3 asas para su transporte.
El nivel de eficiencia, nivel de presión sonora SPL a 1 metro y con una potencia a la entrada de
1W, es de 106dB. El máximo nivel de presión sonora, capaz de entregar a un metro de distancia es de
140dB SPL.
La potencia admisible continua es de 1100W RMS a 8Ω. Mientras que la capacidad de potencia
de programa es de 2200W a 8Ω.
3. INSTALACIÓN
3.1. Ubicación y montaje
Como norma general y dada su concepción portable, se
recomienda el uso del sistema CKL-T apilado, es decir, montando las
unidades de medios agudos CKL110T (p.ej en el sistema CKL7000T)
sobre la unidad CKL SM115 y ésta a su vez sobre los recintos acústicos de
graves DPC118.
Así mismo, las unidades DPC118 se instalarán de forma apilada de
forma que coincidan sus marcas (ver diagrama).
En general, los refuerzos de graves colocados directamente en el
suelo y en sentido apaisado rendirán más que colgados, elevados o
directamente en el suelo pero en sentido vertical.
Adicionalmente, deberán tenerse en cuenta los condicionantes
acústicos del local así como el número de asistentes. Como reglas
generales válidas en cualquier caso se observarán las siguientes:
Colocar las cajas acústicas en superficies sólidas y firmes.
No debe existir ningún obstáculo entre las cajas de medios-agudos y la audiencia, las
frecuencias agudas, a diferencia de las graves son extremadamente directivas y cualquier obstáculo
supone una atenuación en su respuesta. Para grandes audiencias obtendremos una mejor propagación
del sonido en la distancia contra más elevemos las cajas de medios-altos.
Procurar no exponer excesivamente los sistemas al sol y a la lluvia.

13
3.2. Suspensión de las unidades CKL110T y CKL SM115
Como reglas generales se observarán las siguientes:
Colgar las cajas acústicas de superficies sólidas y firmes.
No debe existir ningún obstáculo entre los recintos acústicos y
la audiencia.
Las frecuencias agudas, a diferencia de las graves son
extremadamente directivas y cualquier obstáculo supone una
atenuación en su respuesta.
Las cajas acústicas CKL-T equipan un eficaz sistema de volado
compuesto por 6 guías graduables del tipo empleado para sujeción de
carga en aviones (norma ISO 7166) que permite colgar una única caja
o conjuntos compuestos por varios recintos. Dos guías a cada lado y
dos en el posterior. Los dos anclajes de cada lado se encuentran
unidos entre sí interiormente mediante un refuerzo metálico. Los
anclajes situados a los lados permiten volar la caja. Finalmente las
guías posteriores permiten inclinar la caja o conjunto de cajas.
Cada eslabón de la guía de sujeción montada en la caja tiene una capacidad de carga de trabajo
de 180kg colgando la caja de forma correcta según diagramas.
Para trabajar en combinación con la guía se utiliza el anclaje de doble perno con anilla para
elevación Ecler ADP (Adam Hall Ref. 5740)
La capacidad de carga del conjunto queda limitada por la guía y es de 180kg por punto (360kg
en total).
Es importante tener muy presente que estos datos son únicamente válidos en el caso de que la
carga sea perpendicular y variando en función del ángulo según la tabla adjunta.
Asegúrese siempre de que los anclajes están firmemente
enclavados y unidos a la guía.
IMPORTANTE
Las guías ubicadas en la parte trasera de la caja están concebidas básicamente para inclinar el
conjunto. NO deben pues soportar peso.
ATENCIÓN
Las cadenas o cables de acero que
sujeten las cajas deben estar siempre
paralelos a los ejes verticales de las
cajas. En ningún caso deben abrirse.
Ángulo 0º 45º 90º
Carga de trabajo 180kg 170kg 160kg
0º
180kg 170kg
45º 160kg 90º

14
3.3. Complementos
A continuación se detalla los accesorios existentes para
los sistemas CKL-T:
• ADP: anclaje de doble perno para suspensión de los
recintos acústicos CKL110T y CKL SM115.
• BAGCKLT: funda de almacenaje y transporte para
recintos acústicos CKL110T y CKL SM115
• BAGDPC118: funda de almacenaje y transporte para
recinto acústico DPC118
• WH200: kit de cuatro ruedas para unidad DPC118
• QRA: kit de 4 anclajes rápidos para ruedas WH200
Existe además la posibilidad de montar la electrónica de
los equipos en un Flight Case (referencia CKLFL3 para el
sistema CKL7000T o CKLFL para los sistemas CKL5000T y
CKL3000T). En este caso y además del cableado interno y placa
de conexiones que se incorpora, se suministran unas mangueras
de carga de 10m necesarias para el conexionado de cada recinto
acústico con su correspondiente amplificador.
3.4. Conexionado
Conexión a las cajas acústicas. Deberán realizarse con cable de sección nunca inferior a 3 mm
(recomendándose 6mm) y teniendo en cuenta que las salidas de los amplificadores y las entradas a las
cajas acústicas son del tipo SPEAKON® utilizandose los terminales "1+ LIVE" y "1- GND".
Para el empleo de más de un mismo sistema CKL-T, independientemente del modelo que se
trate, se empleará la salida STACK que incorpora el panel de conexiones o cada una de las salidas
STACK de los amplificadores del sistema y se conectará mediante cable de señal de línea adecuado.
CAUTION:
USEEXTERNAL FILTEROR PROCESSOR
madeby e cler s. a. barc elona s pain
ACTIVE C ABI NET
STACKOUTPUT
DPC118
LOUDSPEAKER
CABINET
IMPEDANCE:8
1+LIVE
1-GND
2+N .C.
2-N .C.
INPUT

15
NOTICE D’UTILISATION
1.NOTEIMPORTANTE 16
1.1. Précautions 16
2. INTRODUCTION 16
3.INSTALLATION 18
3.1. Placement et montage 18
3.2. Suspension des unités CKL110T et CKL SM115 19
3.3.Compléments 20
3.4. Connexion 20
4. CARACTÉRISTIQUES TECHNIQUES 27
5.SCHÉMAS 28
Toutes les valeurs mentionnées dans ce document sont susceptibles d’être modifiées en raison des tolérances de
production. ECLER SA se réserve le droit de changer ou d’améliorer les processus de fabrication ou la présentation de
ses produits, occasionnant ainsi des modifications dans les spécifications techniques.

16
1. NOTE IMPORTANTE
Félicitations. Vous êtes l'heureux propriétaire d'un produit issu d'une conception soignée et d'une
remarquable fabrication. Nous vous remercions de la confiance que vous nous avez témoignée en
choisissant notre système à processeur CKL-T.
Pour en tirer le meilleur parti et un rendement maximal, il est TRÈS IMPORTANT, avant sa
connexion, de lire attentivement et de garder à l'esprit les considérations spécifiées dans ce manuel.
Pour garantir un fonctionnement optimal du système, nous recommandons de faire effectuer sa
maintenance par nos services techniques agréés.
1.1. Précautions
Les systèmes CKL-T peuvent produire des niveaux de pression sonore supérieurs à 143dB SPL
à 1 mètre, et de tels niveaux de pression sonore peuvent finir par endommager gravement
l'audition humaine. Protégez votre système auditif si vous travaillez à des puissances importantes
près du système.
Les systèmes CKL-T sont conçus pour travailler exclusivement avec des amplificateurs ECLER
et le processeur numérique DP300 (CKL7000T) ou la carte AMIC (CKL5000T, CKL3000T) afin de fournir
une totale sécurité de fonctionnement en plus d'un son équilibré. L'utilisation de composants différents
de ceux spécifiés, de marque ECLER ou autre, risque d'altérer le rendement et d'endommager les haut-
parleurs.
2. INTRODUCTION
Les systèmes CKL-T ont été spécialement conçus pour des applications aussi bien fixes que
mobiles dans lesquelles il faut de hauts niveaux de pression sonore et un son de qualité.
Ci-après sont détaillés chacun des composants constitutifs des systèmes :
SYSTÈME ENCEINTES ACOUSTIQUES TRAITEMENT AMPLIFICATION
CKL7000T 2 CKL-110T 2 CKL SM-115T
4 DPC118 1 DP300 1 DPA1400
1 DT4800
1 DT6800
SYSTÈME ENCEINTES ACOUSTIQUES TRAITEMENT AMPLIFICATION
CKL5000T 2 CKL-110T
4 DPC118 1 AMIC 1 DPA1400
1 DT6800
SYSTÈME ENCEINTES ACOUSTIQUES TRAITEMENT AMPLIFICATION
CKL3000T 2 CKL-110T
2 DPC118 1 AMIC 1 DPA1400
1 DT6800
Le processeur ECLER DP300 (système CKL7000T) comme la carte AMIC (systèmes CKL5000T
et CKL3000T) prennent en charge, entre autres paramètres, l'égalisation de chacune des enceintes
acoustiques et la limitation spécialement configurée pour la protection de chacun des systèmes.

17
LES SYSTÈMES CKL-T PAS A PAS
SYSTÈMES COMPACTS CLÉ EN MAIN
L'évolution des systèmes de sonorisation professionnels des dernières années a été marquée
par deux tendances : Une diminution de la taille des enceintes acoustiques et un accroissement de la
puissance de sortie des amplificateurs. Les systèmes sont aujourd'hui plus légers, plus petits, plus
faciles à transporter et avec un son toujours plus HIFI. L'électronique est la clé de ce miracle. Ce que
l'on appelle de façon générique un "processeur" peut pousser un système de sonorisation à la limite de
ses possibilités. Des systèmes électroniques intelligents, parfois placés dans les amplificateurs eux-
mêmes et parfois dans des unités de traitement, contrôlent constamment les conditions de travail du
système. Le résultat est une haute fiabilité de comportement, principale obsession de tout système de
sonorisation professionnel.
La structure des systèmes CKL-T se base sur deux ou trois enceintes (selon version) : chacune
répond parfaitement à la bande de fréquences optimale pour laquelle elle a été conçue, donnant au final
un système équilibré capable de reproduire efficacement et avec une grande qualité tout programme,
qu'il s'agisse de voix ou de musique de toute sorte.
ENCEINTE ACOUSTIQUE CKL110T (Systèmes CKL7000T, CKL5000T et CKL3000T)
Enceinte acoustique trapézoïdale de dimensions réduites destinée à la reproduction des
fréquences moyennes et hautes. Fabriquée en contreplaqué de bouleau finlandais de 18 mm
d'épaisseur recouvert d'une peinture polyuréthane résistant aux frottements et aux petits coups. Renforts
internes. Pour la voie des médiums, elle est équipée d'un haut-parleur de 10" à châssis fermé, aimant
néodyme et membrane composite de fibres de carbone, monté sur un pavillon de type Tractix doté d'un
correcteur de phase. Pour la voie des aigus, un moteur de compression de 2" avec membrane en titane
pur, aimant néodyme et diffuseur de directivité constante de 60º x 40º est monté. Les haut-parleurs sont
protégés des coups, de la poussière et des projections par une grille et une mousse acoustiquement
transparente. L'enceinte possède des poignées pour le transport.
Sa réponse en fréquence ne varie pas plus de ±3dB de 170Hz à 19kHz dans l'axe.
Son niveau de rendement, niveau de pression sonore (SPL) à 1 mètre pour une puissance en
entrée de 1W, atteint la valeur de 112dB. Le niveau de pression sonore maximal pouvant être produit à
un mètre de distance est de 141dB SPL.
Elle contient un filtre passif élaboré de type coupe-bas avec des condensateurs polyester à faible
tolérance et des bobines fabriquées avec un fil de large section. Un système de protection de la voie
d'aigus contre l'effet Larsen et les crêtes de signal a aussi été incorporé.
La puissance admissible continue est de 350W RMS sous 8Ω. Tandis que la capacité de
puissance programme est de 700W sous 8Ω.
ENCEINTE ACOUSTIQUE CKL SM115 (Système CKL7000T uniquement)
Enceinte acoustique trapézoïdale de dimensions réduites destinée à la reproduction des bas
médiums. Architecture acoustique de l'enceinte de type "passe-bande". Fabriquée en contreplaqué de
bouleau finlandais de 18mm d'épaisseur recouvert d'une peinture polyuréthane résistant aux frottements
et aux petits coups. Renforts internes. Équipée d'un haut-parleur de 15" à hautes performances monté
sur un pavillon pour augmenter le rendement. Le haut-parleur est protégé des coups, de la poussière et
des projections par une grille et une mousse acoustiquement transparente. L'enceinte possède des
poignées pour le transport.
Sa réponse en fréquence ne varie pas plus de ±3dB de 70Hz à 280Hz dans l'axe.

18
Le niveau de rendement, niveau de pression sonore (SPL) à 1 mètre pour une puissance en
entrée de 1W, est de 105dB. Le niveau de pression sonore maximal pouvant être produit à un mètre de
distance est de 136dB SPL.
La puissance admissible continue est de 600W RMS sous 8Ω. Tandis que la capacité de
puissance programme est de 1200W sous 8Ω.
ENCEINTE ACOUSTIQUE DPC118 (Systèmes CKL7000T, CKL5000T et CKL3000T)
Enceinte acoustique de dimensions réduites destinée à la reproduction des basses fréquences.
Architecture acoustique de l'enceinte de type "passe-bande". Fabriquée en contreplaqué de bouleau
finlandais de 18mm d'épaisseur recouvert d'une peinture à base de résine résistante aux rayures et aux
petits coups.
Elle est équipée d'un haut-parleur de 18" à hautes performances en configuration de pavillon
replié qui augmente le rendement. Le haut-parleur est protégé des coups, de la poussière et des
projections par une grille et une mousse acoustiquement transparente. L'enceinte possède 3 poignées
pour son transport.
Le niveau de rendement, niveau de pression sonore (SPL) à 1 mètre pour une puissance en
entrée de 1W, est de 106dB. Le niveau de pression sonore maximal pouvant être produit à un mètre de
distance est de 140dB SPL.
La puissance admissible continue est de 1100W RMS sous 8Ω. Tandis que la capacité de
puissance programme est de 2200W sous 8Ω.
3. INSTALLATION
3.1. Placement et montage
En général et au vu sa conception portable, nous recommandons
l'utilisation du système CKL-T en château, c'est-à-dire en empilant les
unités de médiums-aigus CKL110T (par ex. dans le système CKL7000T)
sur l'unité CKL SM115 et celle-ci à son tour sur les enceintes acoustiques
de graves DPC118.
Les unités DPC118 seront aussi empilées de façon à faire coïncider
leurs marques (voir schéma).
En général, les renforts de graves placés directement sur le sol et
en sens horizontal auront un meilleur rendement que s'ils sont accrochés,
surélevés ou directement sur le sol mais en sens vertical.
De plus, vous devrez prendre en considération les conditions
acoustiques du local ainsi que la taille du public. Dans tous les cas,
observez les règles générales suivantes :
Placez les enceintes acoustiques sur des surfaces solides et fermes.
Il ne doit exister aucun obstacle entre les enceintes de médiums-aigus et le public, les
fréquences hautes étant extrêmement directives, contrairement aux basses, et tout obstacle entraînant
une atténuation de leur réponse. Pour de grands publics, vous obtiendrez une meilleure propagation du
son sur la distance en surélevant les enceintes de médiums-aigus.
Essayez de ne pas exposer excessivement les systèmes au soleil et à la pluie.

19
3.2. Suspension des unités CKL110T et CKL SM115
Observez les règles générales suivantes :
Accrochez les enceintes acoustiques à des surfaces solides et
fermes.
Il ne doit exister aucun obstacle entre les enceintes acoustiques
et le public.
Les fréquences hautes sont extrêmement directives,
contrairement aux basses, et tout obstacle entraîne une atténuation de
leur réponse.
Les enceintes acoustiques CKL-T sont équipées d'un système
d'accrochage efficace composé de 6 rails réglables du type employé
pour la fixation de charge en aéronautique (norme ISO 7166) qui
permettent d'accrocher une seule enceinte ou des ensembles
composés de plusieurs enceintes. Deux rails se trouvent de chaque
côté et deux en face arrière. Les deux ancrages de chaque côté sont
unis entre eux intérieurement par un renfort métallique. Les ancrages
latéraux permettent d'accrocher l'enceinte. Enfin, les rails postérieurs
permettent d'incliner l'enceinte ou l'ensemble des enceintes.
Chaque rail d'accrochage monté dans l'enceinte a une capacité de charge de 180kg en
accrochant l'enceinte de manière correcte selon les schémas.
Avec les rails d'accrochage, il faut utiliser un maillon à lyre pour élévateur Ecler ADP. (Adam Hall
Réf. 5740).
La capacité de charge de l'ensemble est limitée par le rail à 180kg par point (360kg au total).
Il est important de bien se rappeler que ces données sont uniquement valables quand la charge
est perpendiculaire et varient en fonction de l'angle selon le tableau suivant.
Vérifiez toujours que les fixations sont fermement arrimées au
rail.
IMPORTANT
Les rails situés à l'arrière de l'enceinte sont principalement conçus pour incliner l'ensemble. Ils ne
doivent pas donc pas supporter le poids.
ATTENTION
Les chaînes ou élingues d'acier qui
tiennent les enceintes doivent être
toujours parallèles aux axes verticaux
des enceintes. En aucun cas elles ne doivent
être écartées.
Angle 0º 45º 90º
Charge utile (CMU) 180kg 170kg 160kg
0º
180kg 170kg
45º 160kg 90º

20
3.3. Compléments
Ci-dessous sont détaillés les accessoires existants pour
les systèmes CKL-T :
• ADP : maillon à lyre pour suspension des enceintes
acoustiques CKL110T et CKL SM115
• BAGCKLT : housse de rangement et de transport pour
enceintes acoustiques CKL110T et CKL SM115
• BAGDPC118 : housse de rangement et de transport pour
enceinte acoustique DPC118
• WH200 : kit à quatre roulettes pour unité DPC118
• QRA : kit de 4 fixations rapides pour roulettes WH200
Il existe en outre la possibilité de monter l'électronique des
équipements dans un Flight Case (référence CKLFL3 pour le
système CKL7000T et CKLFL pour les systèmes CKL5000T et
CKL3000T). Dans ce cas et outre le câblage interne et la plaque
de connexion incorporés, les gaines de 10m nécessaires sont
fournies pour connecter chaque enceinte acoustique à
l'amplificateur lui correspondant.
3.4. Connexion
Connexion aux enceintes acoustiques. Elle ne devra jamais s'effectuer avec un câble de section
inférieure à 3mm (une section de 6mm étant recommandée). Tenez compte du fait que les sorties des
amplificateurs et les entrées des enceintes acoustiques sont de type SPEAKON®, les bornes "1 + LIVE"
et "1 GND" étant utilisées.
Pour l'emploi de plus d'un même système CKL-T, indépendamment du modèle utilisé, employez
la sortie STACK du panneau de connexion ou chacune des sorties STACK des amplificateurs du
système et faites les liaisons avec un câble de signal ligne adéquat.
CAUTION:
USEEXTERNAL FILTEROR PROCESSOR
madeby e cler s. a. barc elona s pain
ACTIVE C ABI NET
STACKOUTPUT
DPC118
LOUDSPEAKER
CABINET
IMPEDANCE:8
1+LIVE
1-GND
2+N .C.
2-N .C.
INPUT
