Ecodhome 01335-1910-00 User manual

1
Manuale di istruzioni
www.ecodhome.com

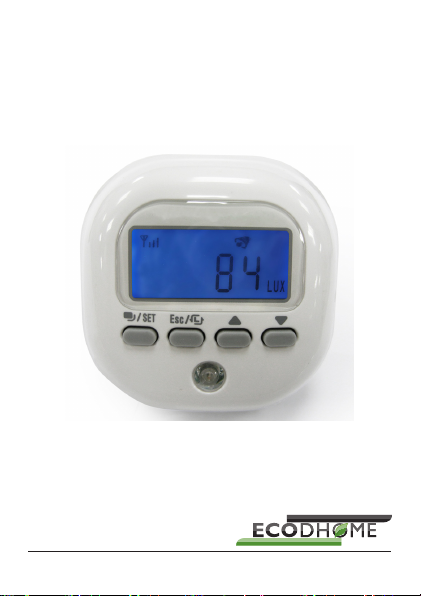

Sensore di luminosità

2
Sommario
3 – Introduzione
4 – Descrizioneespecicheprodoo
6 – Installazione
6 – Montaggio
8 – Funzionamento
9 – Risoluzione problemi
9 – Smalmento
10 – Garanzia

3
Introduzione
SmartDHOME vi ringrazia per aver scelto questo
sensore diluminosità per l’automazione e la sicurezza
degliimpian.
Ilpresentemoduloèundisposivocercato
Z-Wave,compabileconqualsiasireteabilitata
Z-Wave.
TuidisposiviZ-Wavealimentadallareteelerica
svolgonoanchelafunzionediripezionedisegnale
peridisposivialimentaabaerie,aiutandoad
eliminare possibili zone d’ombra del segnale.
Il sensore di luminosità è in grado di rilevare la lumi-
nositàdidell’ambienteincuiècollocatoeavareun
automasmoounoscenarioseprevisto.

4
Descrizione e speciche prodoo
Ilpresentedisposivoèstatostudiatoperunulizzo
interno.
1 Schermo LCD
2TasFunzione
Selezione modalità/cambio impostazioni
ESC/ Cancellare le impostazioni/Apprendimento
MAX/▲Aumentare le impostazioni, mostra temperatura/umidità
max o abilitare RF e segnale sonoro
MIN/▼Diminuire le impostazioni, mostra temperatura/umidità
minimaodisavareRFesegnaleacusco
3 Sensore di luminosità
4Staadimontaggio
Vista frontale Vista laterale Vista posteriore

5
Schermo LCD
Speciche
Protocollo: Z-Wave.
Frequenza di trasmissione: 868.42 MHz.
Portata del segnale: 30 m in campo aperto.
Alimentazione:3baerieAA.
Duratabaerie:circa2anni(asecondadelleim-
postazioni dell’utente).
Lux max/min rilevata: 0 ~ 3000 LUX.
Range di errore: >1000 LUX ± 320 LUX; <1000 LUX ±
200 LUX.
Unità di misura luce: LUX.
Grado di protezione: IP44.
Dimensione:90(A)*90(L)*37(P)mm.
Contenuto confezione
1 Sensore di luminosità.
1Kitdissaggio.
1 Manuale di istruzioni.

6
Installazione
1. Sul case posteriore, è presente il tasto funzione
( ) di accoppiamento che è ulizzato per
l’inclusione, l’esclusione, il reset o l’associazione.
2. Per l’inclusione/esclusione al gateway: posizion-
are l’interfaccia in modalità di inclusione/esclu-
sione; premere il pulsante di accoppiamento per
3volte edentro1.5sec.ildisposivoentrerà in
modalità inclusione/esclusione. Il disposivo ri-
marrà “sveglio” per 10 minu così da fornire il
temponecessarioalsuoseaggio.
3. Perilreset,premereilbooneon/ per 3volte
ed entro 1.5 sec. entrerà in modalità inclusione,
quindi dopo 1 sec. premere nuovamente il bot-
toneper5secondinoaquandoilsegnaleacus-
cononsispegne.
Montaggio
Il disposivo può essere montato a muro oppure po-
sizionato su un piano di appoggio.

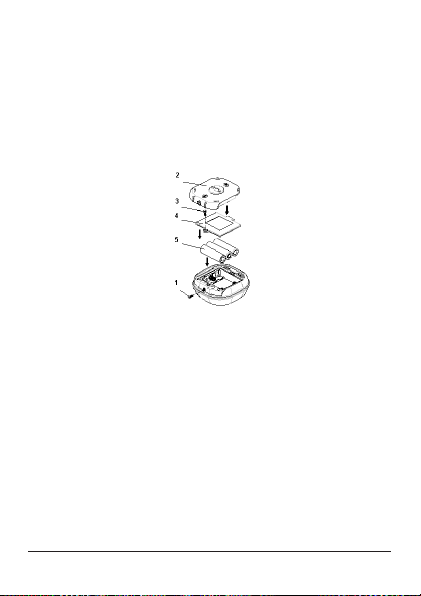

Seguireipassaggicheseguonoperinserireosostuire
lebaerie.
1. Toglierelevidalbordoinferioredelsensoreper
staccarelacoverposteriore(Fig.1).

7
2. Svitarelavitedalvanobaeriaerimuovereilrela-
vocoperchio.
3. Inserire 2baeriealcalineAA 1.5V nel vanobat-
terie, assicurandosi di posizionarle nella giusta
polarità.
4. 2 sono le modalità di montaggio applicabili al
disposivo. Decidere quindi tra un montaggio a
muro oppure il posizionamento su piano.
(I) Montaggio a muro
1. Posizionarelastaadimontaggiosuunaposizione
desideratasullaparete.Araversoidueforiper
le vi della staa, segnare la supercie di mon-
taggioconunamata(Fig.2).
2. Forare con il trapano, con apposita dimensione
dellapunta,dovesegnatoed inserirerispeva-
menteitasselliinplascaindotazione.
3. Avvitare la staa di montaggio sulla supercie di
montaggio.Assicurarsichelevisonoalocon
lastaa.
Fig.1

8
4. Posizionareilsensoredi luminositàsullastaadi
montaggio(Fig.3).
5. Fissareilsensoresullastaaconlaviteindotazi-
one.
(II) Posizionamento su piano di appoggio
1. Inserireilsupportonelforosullastaadimontag-
gioeruotaredi90gradiinsensoorario(Fig.4).
2. Una volta scaato in posizione, il rivelatore può
essere posizionato su una mensola, tavolo o altra
supercie.(Fig.5).
Funzionamento
Il sensore di luminosità è stato concepito per monitora-
re la luminosità corrente dell’ambiente, il dato rilevato
Fig.4 Fig.5
Fig.2 Fig.3
5
4
3

9
viene riportato al gatway Z-Wave a cui è stato associato.
Qualoraildisposivoraggiungaillivelloindicatonella
fasedicongurazione,questosaràingradodiinviare
un allarme o di ava/disavare un’automasmo o
uno scenario.
Risoluzione problemi
Problema Causa Soluzione
Lo schermo LCD è
spento.
1. La carica della bat-
teria è esaurita.
2. Vericare se è
statainvertalapo-
laritàdellebaerie.
1. Sostuire con delle
baerienuove.
2.  Inserire le baerie
con la giusta polarità.
I valori di lumi-
nosità sono sba-
glia.
1. Vericare che il
disposivo non sia
guasto.
1. Lasciare il sensore
per un periodo senza
fare alcuna impostazi-
one.
2. Non aprire il dis-
posivo e inviarlo in
assistenza al venditore.
Smalmento
Nonsmalreapparecchielericineiriuurbaniindif-
ferenzia,ulizzareservizidiraccoltadierenziata.
Contaare il comune locale per informazioni riguar-

10
danisistemidiraccoltadisponibili.
Segliapparecchielericivengonosmalindiscariche
oneiposnonappropria,lesostanzepericolosepos-
sono fuoriuscire nelle acque soerranee ed entrare
nella catena alimentare, danneggiando la
salute e il benessere.
Quandosisostuiscevecchielerodomesciconquel-
linuovi,ilrivenditoreèlegalmenteobbligatoarirare
il vecchio apparecchio per lo smalmento gratuita-
mente.
Garanzia
Visita il link:
http://www.ecodhome.com/acquista/garanzia-e-ri-
parazioni.html
SmartDHOME Srl
www.ecodhome.com
[email protected]
P/N 01335-1910- 00
Rev. 04/2014

11
www.ecodhome.com
Light intensity sensor
InstallaonManual

12
Summary
13– Introducon
14– Productdescriponandspecicaon
16– Installaon
16– Mounng
19– Operaon
19– Troubleshoong
20 – Warning
21 – Limited warranty

13
Introducon
Thanks for choosing the SmartDhome light and inten-
sity sensor. This module is a Z-Wave enabled device
andisfullycompablewithanyZ-Waveenabled
network. Every mains powered Z-Wave enabled device
actsasasignalrepeaterandmulpledevicesresult
in more possible transmission routes, which helps
eliminate “RF dead-spots”.
The light sensor is able to detect the brightness of the
environmentinwhichitisplacedandacvateanother
deviceaccordingtogatewaysengs.

14
Product descripon and specicaon
For indoor use only.
1 LCD screen
2FunconKeys
Selectmode/changeseng
ESC/ Cancelsengs/returningtomaindisplay/pairing
MAX/▲Increasesengs,enableRFandbeeptone
MIN/▼Decreasesengs,disableRFandbeeptone
3Illuminaonsensor
4Mounngbracket
Front view Side view Rear view

15
LCD display
Specicaon
Protocol: Z-Wave.
Frequency range: 868.42 MHz.
Operangrange:30muninterrupted.
Baery:1.5VAAsizex3.
Baerylife:2years.
Illuminaondetecngrange:0~3000.
Luminance unit: LUX.
Error range: >1000 LUX ± 320 LUX; <1000 LUX ± 200
LUX.
Dimensions:90(H)*90(W)*37(D)mm.
Package contents
1 Light intensity sensor.
1Mounngkit.
1Installaonmanual.
LUX Trigger ON
Linking Signal
Countdown
Timer
Unit of Illumination
Radio Frequency
Status
Lux value reaches
3000 LUX
Low Battery
LUX Trigger OFF
Beep tone ON

16
Installaon
1. On the front face, there is a link key which is
used to carry out inclusion, exclusion or associa-
on.Whenthedetectorisrstpoweredup,the
reading in RF mode is 00 which means that it
hasn’t been allocated a node ID and cannot work
with Z-Wave enabled devices. The light intensity
sensor will stay “awake” for 10 minutes when
powerisrstappliedtoallowmeforcongura-
on.
2. To put a Z-Wave wireless controller into inclusion/
exclusionmode,pressthelinkkeylinkkey3mes
within 1.5 seconds.
3. Toresetthemodulepresslinkkey3meswithin
1.5 seconds. Within 1 second, press and hold link
keyunlbeepstops.
Mounng
TheIlluminaonSensorcaneitherbewallmounted
orfreestanding.Considerthemostsuitableposion
beforemounng/placingit.

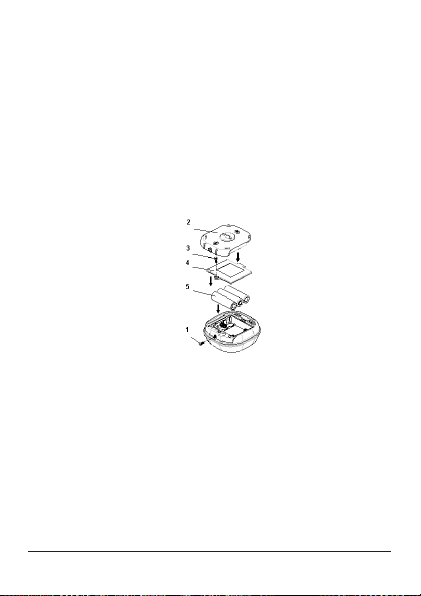

Followthestepsbelowinsequencetoloadthebaer-
ies(Fig.1).

17
1. Undoandremovethescrewfromtheboomedge
of the detector to detach the rear cover
2. Openthemounngbracket.
3. Unscrewthescrewfromthebaerycover.
4. Removethebaerycover.
5. Insert 3 AA-size 1.5V alkaline baeries into the
baery compartment, ensuring correct polarity
is followed.
6. Replacethebaerycoverandthentherearcover
rmly.

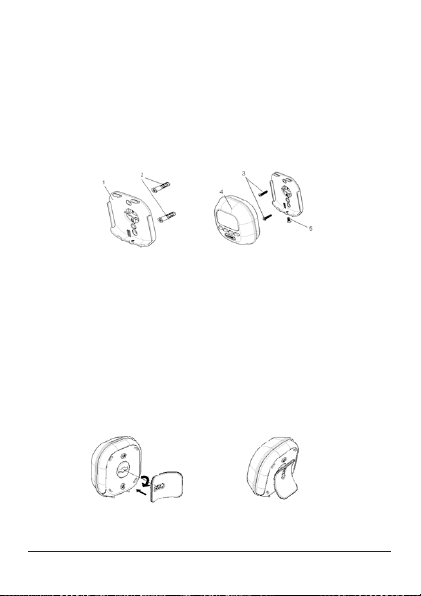

(I) Wall mounng
1. Placemounngbracketoverthedesiredlocaon
on the wall. Through the 2 screw holes of the
bracket,markthemounngsurfacewithapencil
(Fig.2).
2. Where marked, drill holes into mounng surface
using an appropriate size drill bit and insert the
Fig.1

18
rawl wall plugs supplied.
3. Screw mounng bracket onto the mounng sur-
face.  Ensure that the screws are ush with the
bracket(Fig.3).
4. Snap the Illuminator Detector into place on the
 mounngbracket.
5. Securewiththexingscrewsupplied.
(II) Freestanding
1. Insertthestandintotheholeonmounng
bracketandturn90degreesclockwise(Fig.4).
2. Once snapped in place, the detector can be placed
on a shelf, table or other surface where the light
intensitymeasurementsarerequired.(Fig.5).
Fig.2 Fig.3
Fig.4 Fig.5
