Ecodhome SmartDhome User manual

1
Manuale di istruzioni
www.ecodhome.com
Sensore di luminosità

2
Sommario
3 – Introduzione
4 – Descrizioneespecicheprodoo
6 – Installazione
7 – Montaggio
10 – Funzionamento
10 – Risoluzione problemi
11– Smalmento
11 – Garanzia

3
Introduzione
SmartDHOME vi ringrazia per aver scelto questo sen-
sorediluminositàperl’automazionedegliimpian.
Ilpresentemoduloèundisposivocercato
Z-Wave,compabileconigatewaydellalineaMyVir-
tuoso Home.

4
Descrizione e speciche prodoo
Il sensore di luminosità è in grado di rilevare la
luminosità dell’ambiente in cui è collocato e di inviare
ilrelavodatoalgatewayMyVirtuosoHomeacuiè
statocollegato.Inbaseaidaricevudalsensoreil
gatewaysaràingradodiavareunautomasmoo
uno scenario se previsto.
Ilpresentedisposivoèstatostudiatoperunulizzo
interno.

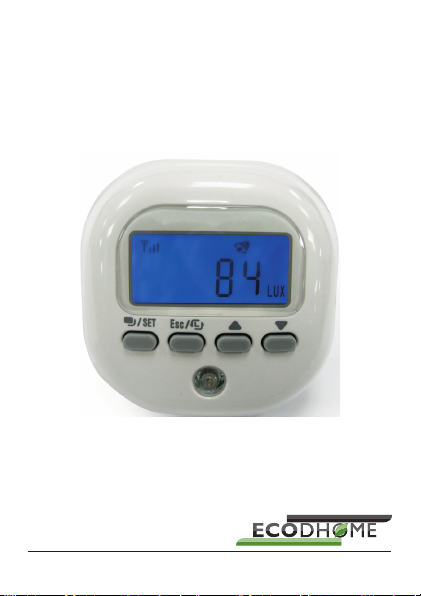

1 Schermo LCD
2TasFunzione
Selezione modalità/cambio impostazioni
ESC/ Pulsante di inclusione/esclusione
MAX/▲Luminosità massima mai rilevata
Vistafrontale Vistaposteriore

5
MIN/▼Luminosità minima mai rilevata
3 Sensore di luminosità
4Staadimontaggio
Schermo LCD
Speciche
Protocollo: Z-Wave.
Frequenza di trasmissione: 868.42 MHz.
Portata del segnale: 30 m in campo aperto.
Alimentazione:3baerieAA.
Lux max/min rilevata: 0 ~ 3000 LUX.
Range di errore: >1000 LUX ± 320 LUX; <1000 LUX ±
200 LUX.
Unità di misura luce: LUX.
Grado di protezione: IP44.
Dimensione: 90 (A) * 90 (L) * 37 (P) mm.

6
Contenutoconfezione
1 Sensore di luminosità.
1Kitdissaggio.
1 Manuale di istruzioni.
Installazione
1. Sulcoperchioanteriore,èpresenteiltastofunzio-
ne ( )diaccoppiamentocheèulizzatoperl’in-
clusione e l’esclusione dal sistema MyVirtuoso
Home.
2. Perl’inclusione:posizionareilgatewayMyVirtuo-
so Home in modalità di inclusione (vedi manuale
delgateway),quindipremereilpulsantediaccop-
piamento 3volteconsecuvamenteentro1.5
sec.
 Perl’esclusione:posizionareilgatewayinmodali-
tà di esclusione, quindi premere il pulsante di ac-
coppiamento 3volteconsecuvamenteentro
1.5sec.
Nota:Anchèl’operazionevadaabuonne,durante
lafasedi inclusione/esclusioneil disposivodovràri-
manereinraggiononsuperiorea1metrodalgateway
MyVirtuosoHome.

7
Montaggio
Ildisposivopuòesseressatoamurooppureposizio-
nato su un piano di appoggio.
Seguire i passaggi indica per inserire o sostuire le
baerie.

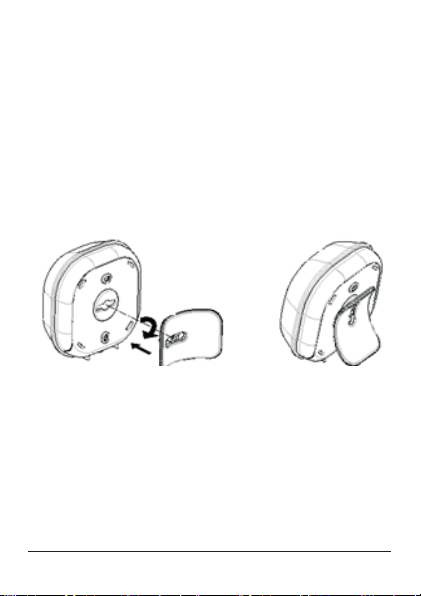

1. Toglierelevidalbordoinferioredelsensoreper
staccarelastaadissaggioposteriore(Fig.1).
2. Svitarelavitedalvanobaeriaerimuovereilre-
lavocoperchio.
3. Inserire3baeriealcalineAA1.5Vnelvanobat-
terie, assicurandosi di posizionarle nella giusta
polarità.
4. 2 sono le modalità di montaggio applicabili al di-
sposivo.Deciderequinditraunssaggioamuro
Fig.1

8
oppure il posizionamento su piano.
(I) Fissaggio a muro

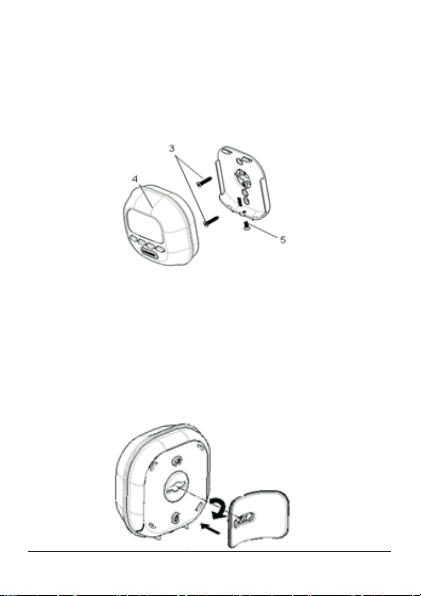

1. Ulizzarelastaadissaggio perdenire ilpo-
sizionamento desiderato sulla parete. Quindi
ulizzareunamatapersegnaredoveandranno
pracairelavifori.(Fig.2).
2. Forare con il trapano in corrispondenza dei segni,
quindi inserire i tasselli in dotazione.
3. Posizionarelastaaassicurandosichelevisiano
Fig.3
5
4
3
Fig.2

9
aloconlastaa.
4. Posizionareilsensorediluminositàsullastaadi
ssaggio(Fig.3).
5. Fissareilsensoresullastaaconlavitein dota-
zione.
(II) Posizionamento su piano di appoggio
1. Inserire il supporto nel’apposito foro presente
sulla staa di ssaggio e ruotare di 90 gradi in
senso orario (Fig.4).
2. Una volta scaatoinposizione,ilrilevatore può
essere posizionato su una mensola, tavolo o altra
supercie.(Fig.5).
Fig.4 Fig.5

10
Funzionamento
Il sensore di luminosità è stato concepito per monito-
rare la luminosità corrente dell’ambiente in cui è stato
posizionato, il dato rilevato viene inviato al gateway
MyVirtuoso Home a cui è stato associato. Qualora
il disposivo raggiunga il livello indicato nella fase di
congurazione,ilgatewaysaràingradodiinviareuna
nocadiallarmeodiavare/disavareunautoma-
smoounoscenario.
Risoluzione problemi
Problema Causa Soluzione
Lo schermo LCD è
spento.
1. La carica della bat-
teria è esaurita.
2. Vericare se è
statainvertalapo-
laritàdellebaerie.
1. Sostuire con delle
baerienuove.
2.  Inserire le baerie
con la giusta polarità.
I valori di lumi-
nosità sono sba-
glia.
1. Vericare che il
disposivo non sia
guasto.
1. Lasciare il sensore
per un periodo senza
fare alcuna impostazi-
one.
2. Non aprire il dis-
posivo e inviarlo in
assistenza al venditore.

11
Smalmento
Non smalre apparecchi elerici nei riu urbani in-
dierenzia,ulizzareservizidiraccoltadierenziata.
Contaare il comune locale per informazioni riguar-
danisistemidiraccoltadisponibili.
Se gli apparecchi elerici vengono smal in discari-
cheoneiposnonappropria,lesostanzepericolose
possonofuoriuscirenelleacquesoerraneeedentrare
nella catena alimentare, danneggiando la
salute e il benessere.
Quandosisostuiscevecchielerodomesciconquel-
linuovi,ilrivenditoreèlegalmenteobbligatoarirare
ilvecchioapparecchioperlosmalmentogratuitamen-
te.
Garanzia
Visitaillink:
http://www.ecodhome.com/acquista/garanzia-e-ri-
parazioni.html

12
SmartDHOME Srl
www.ecodhome.com
[email protected]
P/N 01335-1910- 00
Rev. 03/2016

13
www.ecodhome.com
Lightintensitysensor
InstallaonManual

14
Summary
15– Introducon
16– Productdescriponandspecicaon
18– Installaon
18– Mounng
21– Operaon
22– Troubleshoong
22 – Warning
23– Limitedwarranty

15
Introducon
ThankyouforchoosingtheSmartDhomelightintensi-
tysensor.ThismoduleisaZ-Waveenableddeviceand
isfullycompablewithMyVirtuosoHomenetwork.

16
Product descripon and specicaon
Thelightsensorisabletodetectthebrightnessofthe
environmentinwhichitisplacedandacvateanother
deviceaccordingtogatewaysengs.
Forindooruseonly.
1 LCD screen
2FunconKeys
Selectmode/changeseng
ESC/ inclusion/exclusionbuon
MAX/▲Maximum brightness never detected
MIN/▼Minumim brightness never detected
3Illuminaonsensor
4Mounngbracket
Front view Rear view

17
LCD display
Specicaon
Protocol: Z-Wave.
Frequencyrange:868.42MHz.
Operangrange:30muninterrupted.
Baery:1.5VAAsizex3.
Illuminaondetecngrange:0~3000.
Luminance unit: LUX.
Error range: >1000 LUX ± 320 LUX; <1000 LUX ± 200
LUX.
Dimensions: 90 (H) * 90 (W) * 37 (D) mm.
Packagecontents
1Lightintensitysensor.
1Mounngkit.
1Installaonmanual.
LUX Trigger ON
Linking Signal
Countdown
Timer
Unit of Illumination
Radio Frequency
Status
Lux value reaches
3000 LUX
Low Battery
LUX Trigger OFF
Beep tone ON

18
Installaon
1. On the front face, there is a link key which is
usedtocarryoutinclusionandexclusion.
2. Forinclusion:putMyVirtuosoHomegatewayinto
inclusionmodeandpressthelinkkey 3mes
within1.5seconds.
 For exclusion: put MyVirtuoso Home gateway
into exclusion mode and press the link key 3
meswithin1.5seconds.
Note: During the inclusion/exclusion phase, the device
should be within 1 meter of MyVirtuoso Home gate-
way.
Mounng
TheLightIntesitySensorcaneitherbewallmounted
orfreestanding.Considerthemostsuitableposion
beforemounng/placingit.
Fig.1

19
Followthestepsbelowinsequencetoloadthebaer-
ies (Fig.1).
1. Undo and remove the screw from the boom
edgeofthedetectortodetachtherearcover
2. Openthemounngbracket.
3. Unscrewthescrewfromthebaerycover.
4. Removethebaerycover.
5. Insert 3 AA-size 1.5V alkaline baeries into the
baery compartment, ensuring correct polarity
isfollowed.
6. Replacethebaerycoverandthentherearcover
rmly.
(I) Wall mounng

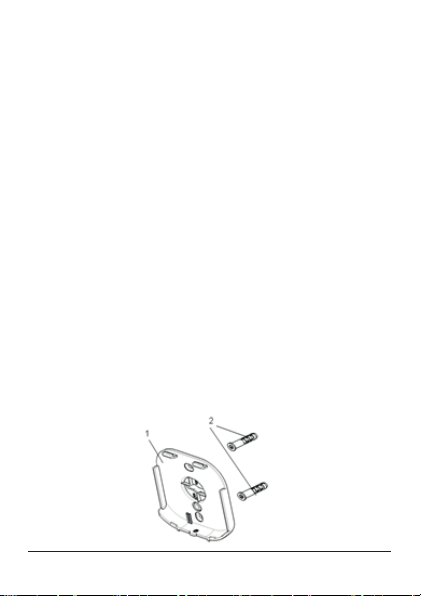

1. Placemounngbracketoverthedesiredlocaon
on the wall.  Through the 2 screw holes of the
bracket,markthemounngsurfacewithapencil
(Fig.2).
Fig.2

20
2. Wheremarked,drillholesintomounngsurface
using an appropriate size drill bit and insert the
rawl plugs supplied.
3. Screw mounngbracketonto the mounngsur-
face.  Ensure that the screws are ush with the
bracket(Fig.3).
4. Snap the Detector into place on the mounng
bracket.
5. Securewiththexingscrewsupplied.
(II) Freestanding
1. Insertthestandintotheholeonmounng
bracketandturn90degreesclockwise(Fig.4).
Fig.3
Fig.4
