EGAmaster 62951 User manual

ESPAÑOL.............................. 2
ENGLISH............................... 5
FRANÇAIS ............................ 8
GARANTIA / GUARANTEE /
GARANTIE.......................... 11
LLAVE DINAMOMÉTRICA
TORQUE WRENCH
CLÉ DINAMOMETRIQUE
MANUAL DE INSTRUCCIONES
OPERATING INSTRUCTIONS
MANUEL D’INSTRUCTIONS
CERTIFICADO EN EL INTERIOR
CERTIFICATE INSIDE
CERTIFICAT A L’INTÉRIEUR
COD.62951
COD.62952
COD.65871
COD.62965
COD.65872
COD.62953
COD.57686
COD.62954
COD.65873
COD.62963
COD.62968
COD.65918
COD.62969
COD.65919
COD.62976
COD.62977
COD.62978
COD.62979
COD.65913

2
Usted ha adquirido una Llave Dinamométrica de alta calidad; un robusto instrumento de
precisión.
Le rogamos lea atentamente las siguientes instrucciones de utilización con el objetivo de obtener
el máximo rendimiento al artículo que acaba de adquirir.

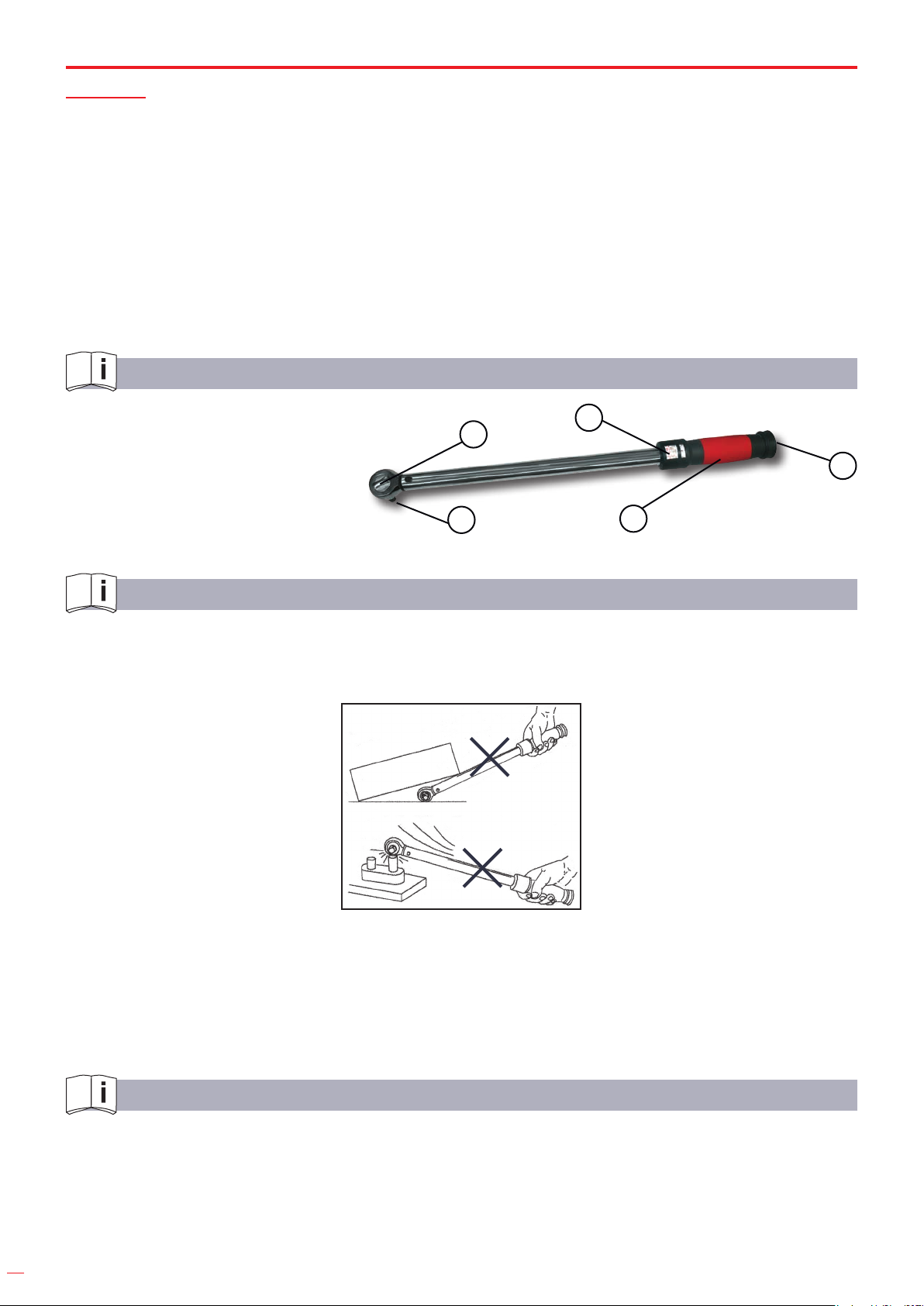

LEYENDA
1. Mecanismo de bloqueo
2. Mango y mecanismo de ajuste
3. Indicador analógico de par
4. Mecanismo de inversión
5. Cuadrado conductor
RECOMENDACIONES DE USO (LEER ANTES DE UTILIZAR)
1. La llave dinamométrica es un artículo de precisión diseñado exclusivamente para la realización
de aprietes controlados en tuercas, pernos y tornillos. No utilizar dicha llave como palanca ni
martillo.
2. No aplicar pares mayores a la capacidad máxima de la llave.
3. Únicamente aplicar fuerza en el mango y no utilizar extensiones.
4. Prestar especial atención al ajuste de la unidad de medida en la llave para evitar daños en el
equipo por exceso o por defecto del par aplicado.
INSTRUCCIONES PARA EL AJUSTE DEL PAR DE APRIETE
1. Desbloquear la llave tirando del botón de bloqueo.
2. Ajustar el par de trabajo deseado girando el mango y visualizándolo en la ventana analógica.
ESPAÑOL
1
2
3
4
5

3

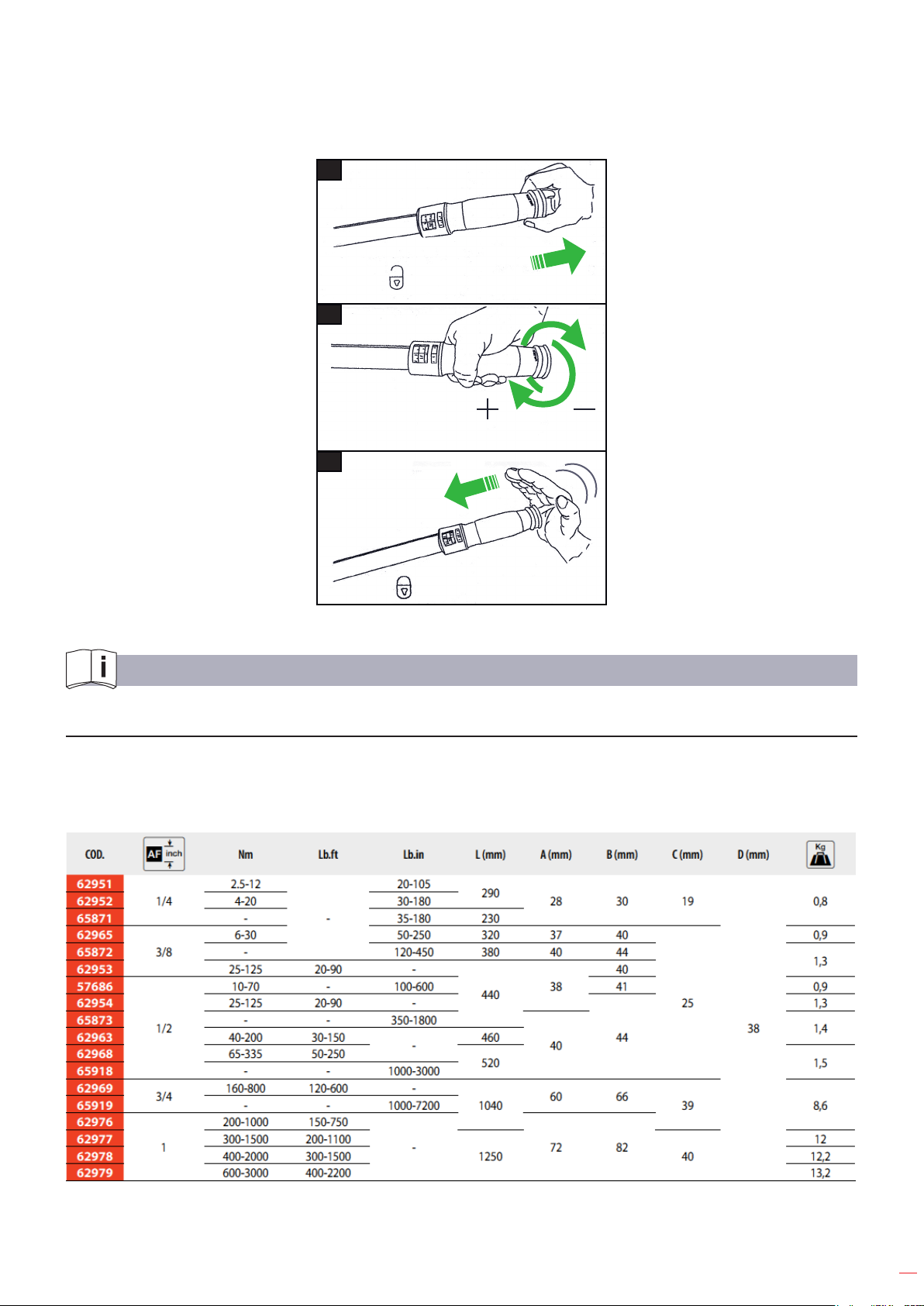

3. Bloquear la llave presionando el botón de bloqueo.
Utilizar la llave para apretar el par de trabajo jado, hasta que se oiga un “CLIC”.
DESBLOQUEADO
AJUSTE DEL PAR
BLOQUEADO
1
2
3
TIPOS DE LLAVES DINAMOMETRICA
LLAVE DINAMOMETRICA CABEZA FIJA
Llave de carraca reversible con 45 dientes: funciona en ambas direcciones, modo horario o
antihorario. La llave solamente está calibrada para utilizarla en sentido horario.

4
Especificaciones técnicas
Precisión 3%
Certificado de calibración
Reversible
Dientes 45
Estuche individual 62951-62979
MANTENIMIENTO E INSPECCIÓN
- Fijar el par de apriete al mínimo después de su uso para dejar el muelle de compresión fuera
de carga.
- Lavar la llave usando materiales secos; no introducir en petróleo (o derivados) ni disolventes.
- No desmontar la llave bajo ningún concepto.
- A excepción del mecanismo de carraca, no lubricar la llave
CALIBRACIÓN
La llave debería calibrarse periódicamente. La calibración de la llave debería ser comprobada
por lo menos una vez al año, después de un uso anormal o sobrecarga, o después de 5000 ciclos.
NOTAS
¡IMPORTANTE!
El fabricante no se responsabiliza de los daños o mal funcionamiento de la herramienta, en caso
de que no se use correctamente o se haya utilizado para trabajos para los que no está diseñada.
GARANTÍA
El fabricante garantiza al comprador de esta herramienta garantía ilimitada de las piezas con
defectos de fabricación.
Esta garantía no cubre aquellas piezas que por su uso normal tienen un desgaste.
Nota: para obtener la validez de la garantía, es absolutamente imprescindible que complete y
remita al fabricante el documento de “CERTIFICADO DE GARANTIA”, dentro de los siete dias a
partir de la fecha de compra.

5
You have purchased a high quality Torque Wrench; a robust precision instrument.
Please read and carefully observe the following operating instructions, in order to achieve the
maximum performance to the article you have purchased.

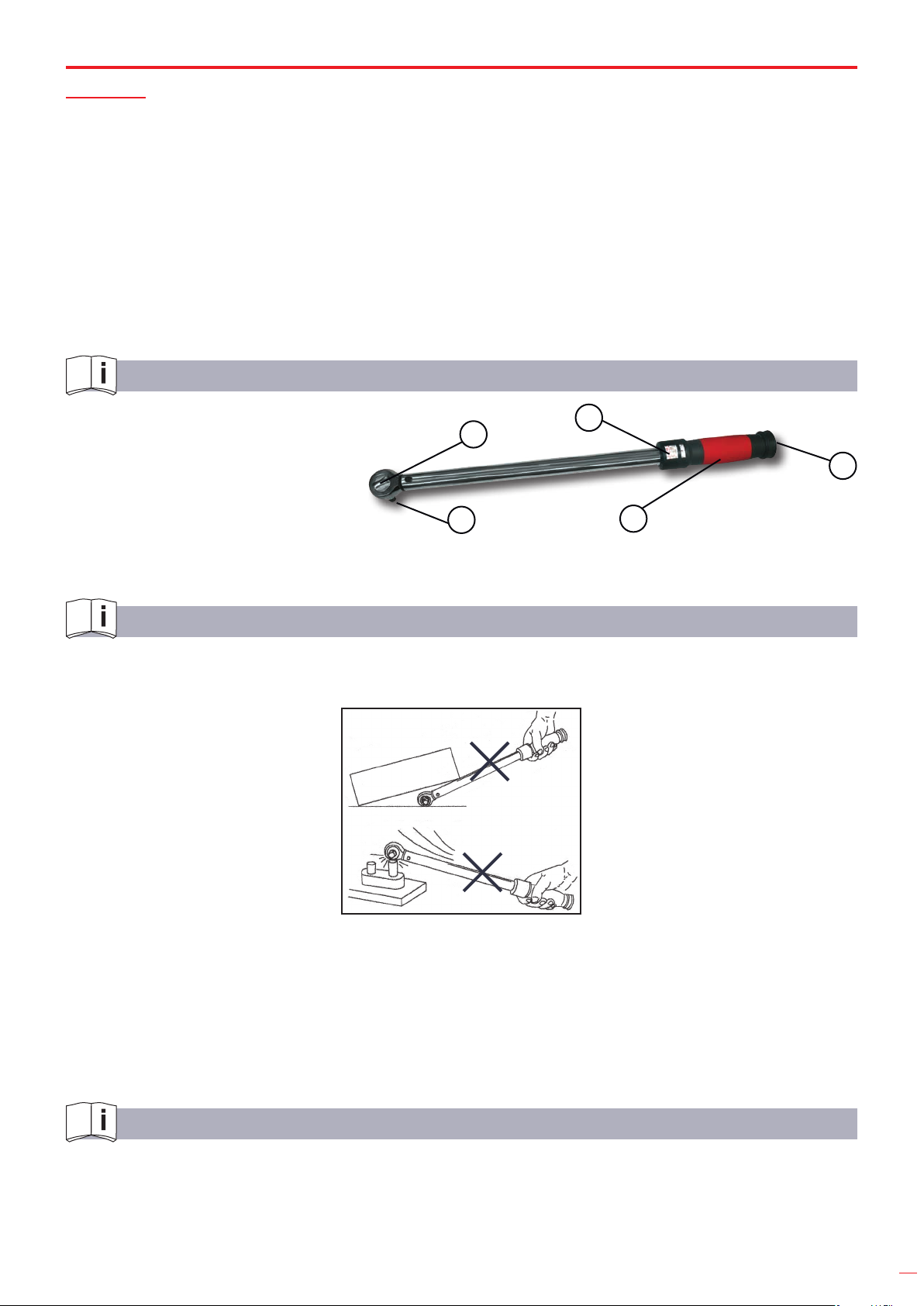

LEGEND
1. Lock mechanism
2. Handle and adjustment mechanism
3. Analogue torque display
4. Turning change system
5. Square drive.
GOOD USING ADVICES (READ BEFORE USING)
1. This torque wrench is a precision instrument, designed to be used only to tighten screws bolts
and nuts to a desired torque.
2. Do not apply torque in excess of the maximum capacity of the wrench.
3. Only apply load on the handle, and do not use any handle extension bars.
4. Pay special attention to the setting torque of the wrench to prevent equipment damage by excess
or defect of the applied torque.
SETTING TORQUE
1. Pull the lock mechanism out.
2. Set desired torque by turning the handle, it will be displayed on the analogue display.
ENGLISH
1
2
3
4
5

6
3. Lock the wrench pushing the lock mechanism.
Use the torque wrench to tighten the established torque until you hear a “CLICK” signal.
UNLOCKED
SETTING TORQUE
LOCKED
1
2
3
TORQUE WRENCH TYPES
OPEN END HEAD TORQUE WRENCH
45-tooth reversible ratchet wrench: it operates in both directions; clockwise and
counterclocwise. The wrench is calibrated in clockwise direction only.

7
Technical specifications
Accuracy 3%
Calibration certificate
Reversible
Teeth 45
Individual case 62951-62979
MAINTENANCE AND INSPECTION
- Set the torque to the lowest setting following use to relieve stress on the compressive spring.
- Only clean the unit using dry materials – do not dip it in petrol or solvent.
- Do not disassemble the wrench for any reason.
- With the exception of the ratchet mechanism, do not lubricate the wrench.
CALIBRATION
The wrench should be re-calibrated periodically. The calibration of the wrench should be
checked at least once a year, after any abnormal use or overloading, or after 5.000 cycles.
NOTES
IMPORTANT!
The maker will not take responsibility for damage or malfunction as a result of the tool being
incorrectly used or, applied for a purpose for which it was not intended.
GUARANTEE
The maker guarantees to the machine owner garantie ilimitee against any manifacture defect.
This guaranteee do not cover the parts wich are consumables.
Note: to apply the guarantee its necesary to send the “GUARANTEE CERTIFICATE” duly lled
within one week after purchased the machine to the maker.

8
Vous venez d’acquérir une clé dynamométrique de haut de gamme ; un instrument de précision.
Nous vous demandons de lire attentivement les instructions d’utilisation dans le but d’obtenir un
rendement optimal avec cet article.

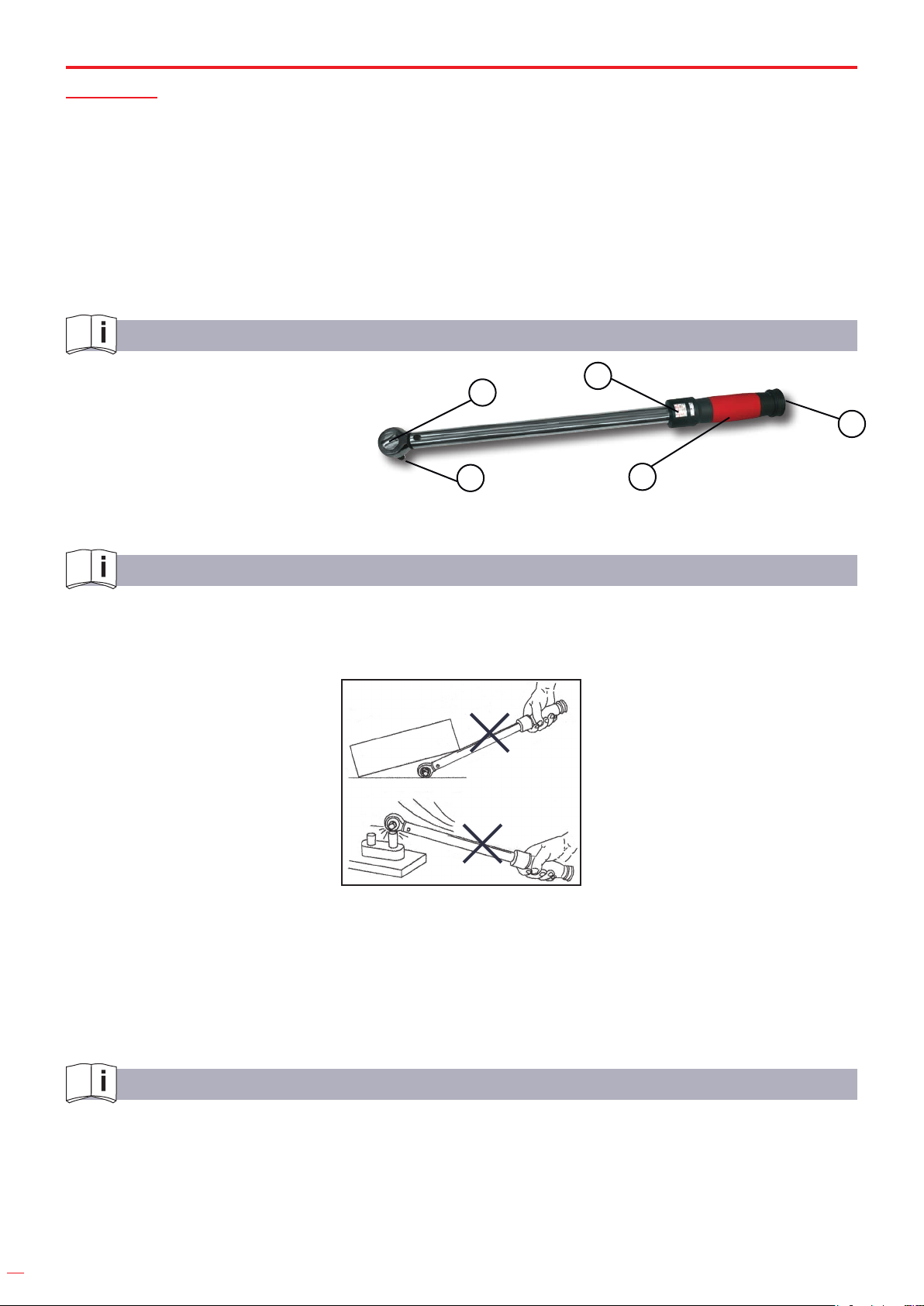

LEGENDE
1. Mécanisme de blocage
2. Manche et mécanisme de réglage
3. Indicateur analogique de force
4. Levier d’inversion
5. Carré conducteur.
RECOMMANDATIONS D’USAGE (LIRE AVANT USAGE)
1. La clé dynamométrique est un instrument de précision, conçu exclusivement pour réaliser des
serrages contrôlés sur des écrous, des vis et des tiges letées. Ne pas utiliser cette clé comme
levier ou marteau.
2. Ne pas exercer des forces supérieures à la capacité de la clé
3. Uniquement, exercer la force sur le manche de la clé, ne pas utiliser de prolongateurs.
4. Donner une attention très spéciale au réglage de l’unité de mesure de la clé pour éviter la
détérioration de l’équipement par excès ou défaut de force.
INSTRUCTIONS POUR LE RÉGLAGE DE LA FORCE DE SERRAGE
1. Débloquer la clé en tirant le bouton de blocage.
2. Ajuster la force de travail désirée en tournant le manche et en visualisant la force sur l’écran
analogique.
FRANÇAIS
1
2
3
4
5

9
3. Bloquer la clé en appuyant sur le bouton de blocage.
Utiliser la clé de serrage, jusqu’á entendre un ‘’CLIC’’.
DEBLOCAGE
REGLAGE DE LA FORCE
BLOCAGE
1
2
3
TYPES DE CLÉS DYNANOMETRIQUES
CLÉ DYNANOMÉTRIQUE TÊTE FIXE
Clé à cliquet réversible avec 45 dents : fonctionne dans les deux sens, sens et contre-sens
horaire. La clé ne peut être utilisée que dans le sens de la montre.

10
Spécifications techniques
Précision 3%
Certificat de calibrage
Réversible
Dents 45
Etui individuel 62951-62979
MAINTENANCE ET INSPECTION
- Après usage, xer la force de serrage au minimum pour laisser le ressort au repos.
- Nettoyer la clé avec un chiffon sec; ne pas la plonger dans des produits pétroliers(ou dérivés),
ni dans de dissolvent.
- Ne jamais démonter la clé.
- A l’exception du cliquet, ne pas lubrier la clé.
CALIBRAGE
La clé doit être calibrée périodiquement. Le calibrage devra être vérié au minimum, une fois
par an, après un usage anormal ou une sur force, ou après 5000 serrages.
NOTES
IMPORTANT!
Le fabricant ne se responsabilise pas des détériorations ou du mauvais fonctionnement de la
machine dans le cas d’une mauvaise utilisation ou suite á des usages pour lesquels elle n’est pas
concue.
GARANTIE
Le fabricant donne unlimited warranty à l’acquéreur de cette machine, pour les pièces avec un
défaut de fabrication.
La garantie ne s’applique pas aux pièces d’usure normale.
Note : pour obtenir la validité de la garantie, il est obligatoire de compléter et de retourner au
fabricant, le document ‘’CERTIFICAT DE GARANTIE’’ dans les 7 jours d’acquisition de la machine.
