Pneumatischer Bohrhammer
Artikel Nr. 34 07 45
Pneumatic Drill Hammer
Article No. 34 07 45
Bedienungsanleitung
Instruction Manual

II
Dear Customers
This machine can be used for drilling in stone and concrete, chiselling seams
and joints in concrete and masonry, tearing down masonry and similar work.
The hammer function is pneumatic; a longitudinally moving impactor hits the
rotating drill.
The impactor is driven pneumatically by a piston, which is powered by an
electric motor. This operating principle provides an elastic hammer function
with comparatively light recoil. Opposed to impact drills, the hammer function,
the performance does not depend on the pressure.
Please read this manual carefully before operating the unit. Keep this manual
for further reference.
Die Maschine wird zum Bohren in Stein und Beton, Meißeln von Fugen in
Mauerwerk und Beton, Abbruch von Mauerwerk und ähnlichen Arbeiten
verwendet. Der erforderliche Schlag wird durch ein Pneumatikschlagwerk
erzeugt, indem ein in Längsrichtung beweglicher Schlagbolzen auf den sich
drehenden Hammerbohrer schlägt.
Der Schlagbolzen wird über ein Luftkissen von einem Kolben bewegt, der
Kolben wiederum wird vom Elektromotor angetrieben. Diese pneumatische
Arbeitsweise bewirkt eine hohe Schlagelastizität und ein rückstoßarmes
Arbeiten. Anders als bei Schlagbohrmaschinen ist die Bohrleistung nicht vom
Anpressdruck abhängig.
Bitte lesen Sie diese Bedienungsanleitung genau durch, bevor Sie die
Maschine benutzen. Bewahren Sie die Anleitung gut auf.
Sehr geehrte Damen und Herren

III

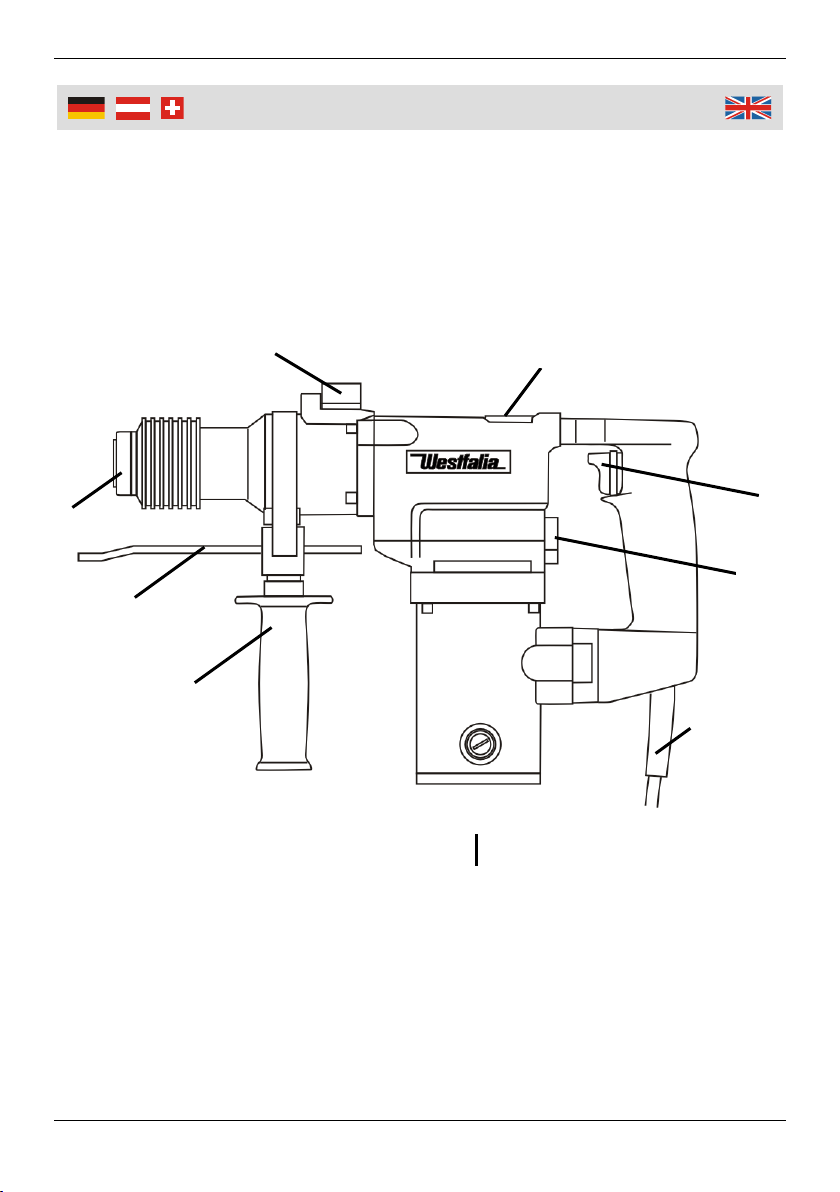

Übersicht | Overview
1
2
3
4
5
6
7
8
9

IV
Übersicht | Overview
1
Umschalter
Hammerbohren/Meißeln
Mode Switch
Hammer Drill/Chisel
2
Fettkammerdeckel
Gear Box Cover
3
EIN-/AUS-Schalter
ON/OFF Switch
4
Umschalter
Bohren/Hämmern
Mode Switch
Drill/Chisel
5
Netzkabel
Power Cord
6
Kohlebürstenaufnahme
Carbon Brush Holder
7
Zusatzhandgriff
Auxiliary Handle
8
Bohrtiefenanschlag
Depth Limiter
9
SDS Plus Aufnahme
SDS Plus Chuck

1
Safety Notes........................................................................................Page 4
Before first Use....................................................................................Page 13
Inserting Tools.....................................................................................Page 13
Auxiliary Handle ..................................................................................Page 14
Depth Limiter.......................................................................................Page 14
ON/OFF Switch ...................................................................................Page 14
Operating Mode...................................................................................Page 14
Maintenance and Cleaning .................................................................Page 15
Technical Data ....................................................................................Page 16
Sicherheitshinweise............................................................................. Seite 2
Vor der ersten Benutzung ................................................................... Seite 9
Einsetzen von Werkzeugen ................................................................ Seite 9
Zusatzhandgriff.................................................................................... Seite 10
Bohrtiefenanschlag.............................................................................. Seite 10
EIN/AUS-Schalter................................................................................ Seite 10
Betriebsmodus .................................................................................... Seite 10
Wartung und Reinigung....................................................................... Seite 11
Technische Daten ............................................................................... Seite 12
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden
durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Überzeugen Sie sich, dass die Netzspannung in Ihrer Gegend mit der auf
dem Typenschild angegebenen Betriebsspannung übereinstimmt.
Überprüfen Sie vor jedem Einsatz das Netzkabel auf Beschädigungen
und lassen Sie das Netzkabel von einem Fachmann auswechseln, wenn
es Schadstellen aufweist.
Bei Arbeiten an Wänden, Decken, Böden o. ä. vergewissern Sie sich,
dass der Arbeitsbereich vorher stromlos geschaltet wurde! Untersuchen
Sie den Bereich vor dem Bohren nach Leitungen (Wasser-, Gas- und
Stromleitungen). Verwenden Sie dazu geeignete Hilfsmittel wie Metall-
oder Leitungssuchgeräte.
Stellen Sie sicher, dass sich das Netzkabel nirgendwo verfangen kann.
Klemmen Sie das Kabel nirgendwo ein, wickeln Sie es nicht um das Gerät
und spannen Sie es nicht um Ecken. Knicken Sie das Kabel nicht und
halten Sie es von heißen und scharfen Oberflächen fern.
Achten Sie darauf, dass die Luftschlitze immer sauber und offen bleiben.
Beim Reinigen, bei Nichtgebrauch und bei Wartungsarbeiten bitte das
Gerät ausschalten und von der Stromversorgung trennen.
Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust
der Kontrolle über den pneumatischen Bohrhammer kann zu Verletzungen
führen.
Tragen Sie beim Einsatz des Pneumatikhammers
einen Gehörschutz. Die Einwirkung von Lärm
kann zu Gehörverlust bewirken. Schützen Sie
sich mit einer Staubschutzmaske vor dem Einatmen des Bohrstaubes.
Tagen Sie bei Meißelarbeiten am besten ein Sicherheitsbrille, um ihre
Augen vor umher fliegenden Partikeln zu schützen.
Der Bohrhammer weist eine Hand-Arm-Vibration von 23,49 m/s2auf.
Halten Sie genügend Pausen ein um Schäden durch Hand Arm
Vibrationen zu vermeiden.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen folgende
Hinweise sowie die beiliegenden Allgemeinen Sicherheits-
hinweise:

3
Sicherheitshinweise
Vergewissern Sie sich vor dem Anschließen der Maschine an das
Stromnetz, dass die Maschine ausgeschaltet ist, um ein unbeabsichtigtes
Anlaufen zu verhindern.
Achtung: Ändern Sie den Betriebsmodus (Bohren/Schlagbohren/Meißeln)
nur bei Stillstand der Maschine.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder durch
Herunterfallen beschädigt wurde. Zerlegen Sie das Gerät nicht und
unternehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich an
die Kundenbetreuung.

4
Safety Notes
Persons with limited physical, sensorial or mental abilities are not allowed
to use the unit, unless they are supervised and briefed for their safety by a
qualified person.
Make sure, the operating voltage stated on the type label corresponds to
the power mains available in your area.
Before each use please check the power cable for any damages. If there
are any damaged spots have the power cable replaced by a professional.
Before starting any work on walls, floors or similar, make sure that all
power lines in the work area are switched off at the main switchboard.
Inspect the proposed drill hole location for any utility lines (e. g. water, gas,
power) before drilling. Use a suitable device such as a metal or electricity
line detecting device.
Make sure the cord cannot get caught in any way.
Do not jam the cord or wind the cord around the unit and do not bend it.
Do not pull the cord around edges. Do not pinch the power cord in any
way and keep it away from hot surfaces.
Make sure that the ventilation louvers are clean and free from
obstructions.
Please switch OFF the unit and unplug from the power supply before
cleaning, maintaining or when not in use.
Use the auxiliary handle delivered with the unit. Loss of control of the
pneumatic impact drill can cause injuries.
Always wear ear protection when working with the
pneumatic impact drill. The noise can head to ear
damage. Wear a dust mask to protect yourself from
potentially hazardous dust. When chiselling, preferably wear safety
goggles to protect your eyes against thrown particles.
The drill hammer has a hand arm vibration of 23.49 m/s2. To avoid injuries
due to the hand arm vibration, take sufficient rest breaks.
Before undertaking any work on the machine, pull out the power plug to
avoid unintentional start-up.
Please notice: Only Change the operating mode (drilling/impact
drilling/chiselling) when the machine is at a complete standstill.
If the machine was dropped and becomes damaged, immediately switch
off the unit and do not use it further. Do not disassemble the unit and do
not try to repair it yourself. Contact our customer service.
Please note the included General Safety Notes and the following
safety notes to avoid malfunctions, damage or physical injury:

Consignes de sécurité
5
Les personnes dont les capacités physiques, sensorielles ou mentales ne
peuvent pas utiliser l'appareil, sauf s'ils sont supervisés par un
superviseur/supervisé et a chargé un superviseur.
Assurez-vous que la tension est la même dans votre région avec la plaque
signalétique sur la tension de fonctionnement.
Avant chaque utilisation le cordon d'alimentation pour les dommages et
vous permettent de remplacer le cordon d'alimentation d'un professionnel
si elle a des défauts.
Lorsque l'on travaille sur les murs, plafonds, planchers, etc. s'assurer que
la zone de travail a été préalablement éteint! Inspectez la zone avant de
forage pour les pipelines (conduites d'eau, de gaz et d'électricité). Utilisez
les outils appropriés pour comme le métal ou les canalisations enterrés.
Assurez-vous que le cordon d'alimentation peut se faire prendre n'importe
où.
Débranchez le câble d'une nulle, elle n'a pas s'enrouler autour de
l'appareil et vous n'avez pas étirer les coins. Ne pliez pas le câble et le
tenir éloigné des surfaces chaudes et vives.
Assurez-vous que les bouches d'aération sont toujours propres et
ouvertes.
Lors du nettoyage, lorsqu'il n'est pas utilisé et de l'entretien, s'il vous plaît
éteindre l'appareil et débrancher l'alimentation.
Utilisez fourni avec la poignée de l'unité auxiliaire. La perte de contrôle du
marteau pneumatique peut causer des blessures.
Appliquer l'utilisation de la protection auditive
marteau pneumatique. L'effet du bruit peut
entraîner une perte auditive. Protégez-vous avec un
masque à poussière avant l'inhalation des
poussières de perçage. Rencontre avec un ciseau travaille lunettes
meilleure sécurité pour protéger leurs yeux des particules.
Le marteau a une vibration main-bras de 23,49 m/s2. Gardez
suffisamment de pauses pour éviter les dommages dus aux vibrations
main bras.
Assurez-vous avant de vous connecter la machine au réseau, que la
machine est éteinte pour empêcher le démarrage accidentel.
S'il vous plaît noter afin d'éviter des dysfonctionnements, des
dommages et la santé-handicap en suivant les instructions ci-
joint et de la sécurité générale:

Consignes de sécurité
6
Note: Changer le mode de fonctionnement (forage/perçage à
percussion/burinage) seulement quand la machine est.
Ne pas utiliser l'appareil s'il ne fonctionne pas correctement ou s'il a été
endommagé par une chute. Démonter l'appareil et que vous n'essayez
pas de réparer. S'il vous plaît contacter le support client.

7
Persone con ridotte capacità fisiche, sensoriali o mentali non possono
utilizzare il dispositivo meno che non siano sotto la supervisione di un
supervisore / supervisionato e istruito un supervisore.
Assicurarsi che la tensione di rete è lo stesso nella vostra zona con la
targhetta sulla tensione di esercizio.
Prima di ogni utilizzo il cavo di alimentazione per i danni e ti permettono di
sostituire il cavo di alimentazione da un professionista se ha difetti.
Quando si lavora su pareti, soffitti, pavimenti, etc. assicurarsi che l'area di
lavoro è stato già spento! Ispezionare la zona prima di perforazione per
condutture (linee d'acqua, gas ed energia). Utilizzare strumenti adeguati
per come metallo o tubo locator.
Assicurarsi che il cavo di alimentazione può farsi prendere da nessuna
parte.
Scollegare il cavo da nessuna parte, non avvolgere il dispositivo e non si
estendono intorno agli angoli. Non piegare il cavo e tenerlo lontano da
superfici calde e nitide.
Assicurarsi che le prese d'aria sono sempre pulite e aperte.
Per la pulizia, quando non in uso e manutenzione, si prega di spegnere
l'unità e scollegare l'alimentazione.
L'uso fornite con la maniglia unità ausiliaria. La perdita di controllo del
martello pneumatico può provocare lesioni.
Applicare l'uso della protezione dell'udito martello
pneumatico. L'effetto del rumore può causare la
perdita dell'udito. Proteggersi con una maschera di
polvere prima che l'inalazione di polvere di foratura. Incontro con uno
scalpello opere migliori occhiali di sicurezza per proteggere gli occhi dalle
particelle volanti.
Il martello ha una mano-braccio da 23,49 m/s2. Tenere un sacco di pause
per evitare danni da vibrazioni mano braccio.
Assicurarsi prima di collegare la macchina alla rete elettrica, che la
macchina è spenta per evitare accensioni accidentali.
Nota: modificare la modalità di funzionamento (foratura / foratura martello /
scalpellatura) solo quando la macchina è.
Si prega di notare in modo da evitare malfunzionamenti, danni e
disturbi alla salute seguendo le istruzioni allegate e di sicurezza
generale:

8
Non utilizzare il dispositivo se non funziona correttamente o è stato
danneggiato da una caduta. Smontare l'unità e non tentare di riparare. Si
prega di contattare l'assistenza clienti.

9
Betrieb
Vor der ersten Benutzung
Packen Sie den Bohrhammer aus und überprüfen Sie alle Teile auf evtl.
Transportschäden. Entsorgen Sie das Verpackungsmaterial oder lagern Sie es
an einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können zu einem
gefährlichen Spielzeug für Kinder werden.
Achtung! Vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose
ziehen.
Nur Werkzeuge mit SDS-Plus Schaft einsetzen! Wenn die Form des
Werkzeugschaftes nicht mit der Form des Bohrfutters übereinstimmt, darf
dieses Werkzeug nicht verwendet werden!
Einsetzen von Werkzeugen
1. Bestreichen Sie den Schaft des Bohrers vor dem Einsetzen leicht mit Öl.
Halten Sie die Führungsnuten am Bohrerschaft sauber.

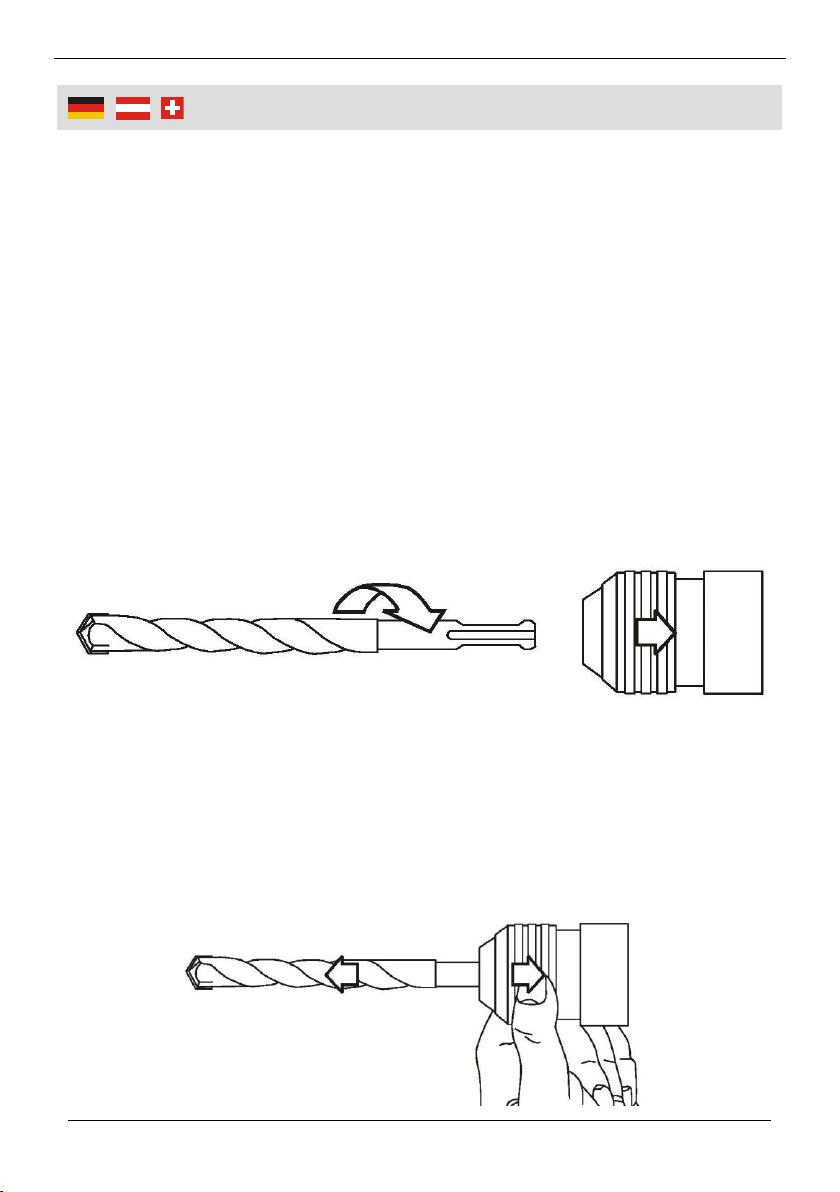

2. Zum Einsetzen des Bohrers oder Meißels in die Maschine schieben Sie
die Kappe der SDS Plus Aufnahme (9) zurück und setzen den Bohrer ein.
Der Bohrer ist am Schaft mit einer Führungsnut versehen, die in die
entsprechende Führung in der Werkzeugaufnahme gehört.
3. Drehen Sie den Bohrer beim Einsetzen etwas, bis die Führungsnut greift.
Wenn Sie den Arretierring der Werkzeugaufnahme zurück gleiten lassen,
sitzt der Bohrer fest. Überprüfen Sie vor Begin der Arbeit den korrekten
Sitz des Bohrers.
4. Zum Herausnehmen des Bohrers schieben Sie den Arretierring der
Werkzeugaufnahme nach hinten und ziehen dann den Bohrer heraus.

10
Betrieb
Zusatzhandgriff (7)
Verwenden Sie zu Ihrer eigenen Sicherheit bei Arbeiten mit dem Bohrhammer
den Zusatzhandgriff.
Dieser wird auf den zylindrischen Teil des vorderen Gehäuseteils aufgesetzt
und kann in verschiedenen Stellungen arretiert werden. Achten Sie auf einen
festen Sitz des Handgriffs.
Bohrtiefenanschlag (8)
1. Zum Einsetzen des Bohrtiefenanschlages lösen Sie die obere
Verschraubung des Zusatzhandgriffes.
2. Setzen Sie den Bohrtiefenanschlag in die vorgesehene Öffnung des
Zusatzhandgriffes ein. Stellen Sie den gewünschten Abstand ein und
ziehen Sie danach den Zusatzhandgriff wieder fest.
EIN/AUS-Schalter (3)
Das Gerät wird durch Drücken des EIN/AUS-Schalters in Betrieb genommen.
Betriebsmodus
Das Gerät hat zwei Betriebsartumschalter:
“Hammerbohren/Meißeln” (1) und “Bohren/Hämmern” (4).
Der Umschalter “Hammerbohren/Meißeln” dient zum Ein/Auskuppeln der
Drehbewegung, während der Umschalter “Bohren/Hämmern” zum Ein-
bzw. Auskuppeln der Schlagfunktion dient.
Mit diesen beiden Umschaltern lassen sich durch entsprechende
Kombination 3 Betriebsarten einstellen: “nur Bohren”, “Schlagbohren” und
“nur Meißeln”.
Mit dem Umschalter “Hammerbohren/Meißeln" wird der
Betriebsmodus des Gerätes eingestellt. Zum Bohr-
hämmern oder Bohren drehen Sie den Umschalter auf
das Bohr-Hammer-Symbol , zum Meißeln drehen Sie
ihn auf das Meißel-Symbol .
Achtung! Betätigen Sie die Umschaltung nur bei Stillstand
der Maschine, da sonst das Getriebe Schaden nehmen
kann.

11
Betrieb
1. Stellen Sie nun den Umschalter “Bohren/Hämmern“ auf das Bohrsymbol
für “nur Bohren“ (kein Schlag).
2. Stellen Sie den Umschalter auf das Bohr-Hammer-Symbol zum
Hammerbohren und Meißeln.
Wartung und Reinigung
Achten Sie darauf, dass das Gerät immer sauber, trocken und frei von Öl
ist.
Verwenden Sie zum Säubern nur ein trockenes oder leicht feuchtes Tuch.
Verwenden Sie auf keinen Fall scharfe Reiniger und entflammbare
Substanzen, wie Benzin, Verdünnung, Terpentin oder ähnliches.
Sorgen Sie dafür, dass die Lüftungsschlitze immer frei sind, damit eine
Überhitzung des Gerätes vermieden wird.
Im Lieferumfang ist eine Dose Getriebefett enthalten. Bei nachlassender
Hammerfunktion füllen Sie etwas Fett nach.
Öffnen Sie dazu den Getriebedeckel und benutzen Sie einen kleinen
Spachtel oder ähnliches Werkzeug, um das Getriebefett nachzufüllen.

12
Technische Daten
Nennspannung
230 V ~
Nennfrequenz
50 Hz
Aufnahmeleistung
620 Watt
Drehzahl (Leerlauf)
800 min-1
Hammerschläge
3150 min-1
Werkzeugaufnahme
SDS Plus
Bohrleistung
Beton
26 mm
Holz
30 mm
Metall
13 mm
Gewicht
3,8 kg
Schutzklasse
II
Schalldruckpegel
92,6 dB(A)
Schallleistungspegel
103,6 dB(A)
Hand Arm Vibration für Hauptgriff
23,49 m/s2
Hand Arm Vibration für Zusatzgriff
12,35 m/s2

13
Operation
Before first Use
Unpack the pneumatic drill hammer and check all parts for any damage in
transit. Dispose of packaging materials or store it out of reach of children.
Plastic bags etc. may become a deadly toy for children.
Attention! Unplug from the power supply before cleaning, maintaining or when
not in use.
Use only tool bits with SDS-Plus coupler! If the shank of the tool does not
match the coupler on the machine, the tool must not be used!
Inserting Tools
1. Lightly oil the shaft of the drill before inserting. Keep the guides and
grooves in the shaft clean.
2. To attach a drill or chisel, pull the SDS Plus chuck (9) back and insert the
tool into the chuck.
The tool has a slot with which a guide rail in the chick engages.
3. Slightly turn the tool while inserting until the grooves and guides lock into
each other. When the locking ring slides back into place, the tool is locked
into place. Before starting wok, check if the tool has firmly locked into
place.
4. To remove the tool, pull back the locking ring and pull the tool out of the
chuck.

14
Operation
Auxiliary Handle (7)
For your own safety, always use the auxiliary handle with the drill hammer.
It is attached to the cylindrical part on the front of the housing and can be
attached in various positions. Make sure it is securely attached.
Depth Limiter (8)
1. To attach the depth limiter, loosen the screw on the auxiliary handle.
2. Insert the depth limiter into the mounting hole and set the desired depth
and retighten the handle.
ON/OFF Switch (3)
The unit is turned on by pressing the ON/OFF switch.
Operating Mode
The unit is equipped with two toggle switches:
“Hammer Drill/Chisel” (1) and “Drill/Chisel” (4).
The toggle switch “Hammer Drill/Chisel” engages and disengages the
rotation function, while the toggle switch “Drill/Chisel” engages or
disengages the hammer function.
These switches can be set in combination for 3 different modes of
operation: “drill only”, “hammer drill” and “chisel only”.

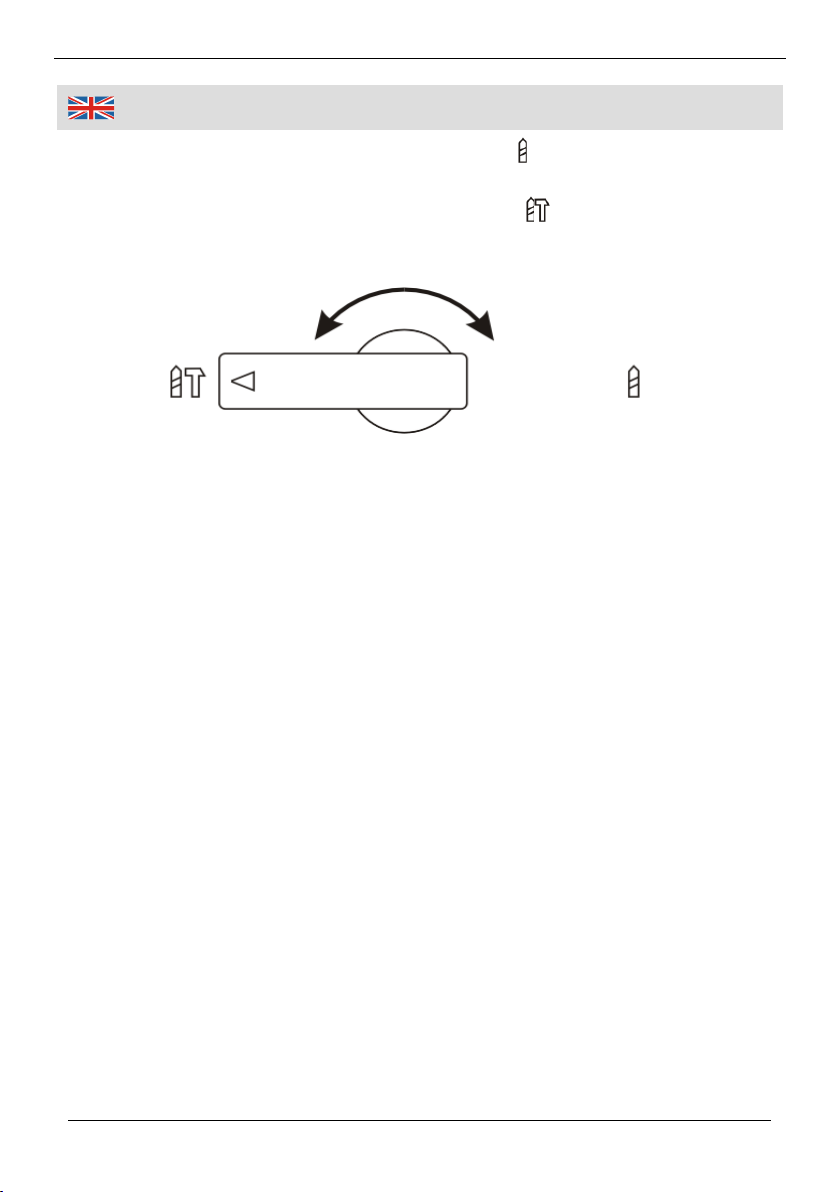

With the switch “Hammer Drill/Chisel" the operating
mode of the unit is set. For drilling or hammer drilling the
switch is set to the drill and hammer drill symbol , for
chiselling set it to the hammer symbol .
Please Notice! Operate the switches only while the motor
is at a complete standstill, because otherwise the
gearbox may be damaged.

15
Operation
1. Set the switch “Drill/Chisel to the drill symbol for “drill only“ (no hammer
function).
2. Set the switch to the hammer drill symbol for hammer drilling or
chiselling.
Maintenance and Cleaning
Always keep the unit clean, dry and free from oil.
Use only a dry or slightly moist cloth for cleaning the housing.
Do not use abrasives or flammable substances such as benzene,
solvents, turpentine or similar.
Keep the ventilation louvers clean and free from obstructions to prevent
overheating the unit.
A box with gear grease is included with the unit. If the hammer function
deteriorates, grease should be added to the gear box. Open the gear box
cover and loose a small scapula of similar to feed grease into the gear
box.
If any sort of malfunction occurs, immediately stop using the machine.
Have the machine repaired by a professional or contact our customer
support department. Do not attempt to repair the unit yourself.
