Eider Eg 727 flex User manual

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ - Art.-Nr. 7727-000

Operating manual for Shearing Machine

EG 727 “Flex” - Art.-No. 7727-000

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ - Art.-Nr. 7727-000

Operating manual for Shearing Machine

EG 727 “Flex” - Art.-No. 7727-000

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung

1.1 Gesamtansicht / Bedienungselemente

1.2 Verwendungszweck

1.3 Technische Daten

1.4 Ausstattung

2. Sicherheitsvorschriften

2.1 Einleitung

2.2 Symbole und Warnhinweise

2.3 Bestimmungsgemäße Verwendung

2.4 Grundlagen zur Sicherheit

2.4.1 Energieverbindungen

2.4.2 Wartungs- und Inspektionspflicht

2.4.3 Lärmemission/Persönliche Schutzausrüstung

2.4.4 Restgefahren

2.5 Anforderungen an den Bediener

3. Inbetriebnahme

3.1 Kontrollen und Bedienhinweise

3.2 Schereinstellung mit Scherdruck-Verstellkopf

3.3 Schmierung

3.4 Ein-/Ausschalten

3.5 Störungen

4. Wartung

4.1 Reinigung

4.2 Montage der Schermesser

4.3 Nachschleifen der Schermesser

4.4 Reinigung des Luftfilters

4.5 Wechseln des Scherkopfes (Option)

4.6 Aufbewahren der Schermaschine

5. Reparaturen

5.1 Einleitung

5.2 Störungslisten

6. Umweltschutz und Entsorgung

6.1 Einleitung

7. Kontaktadressen

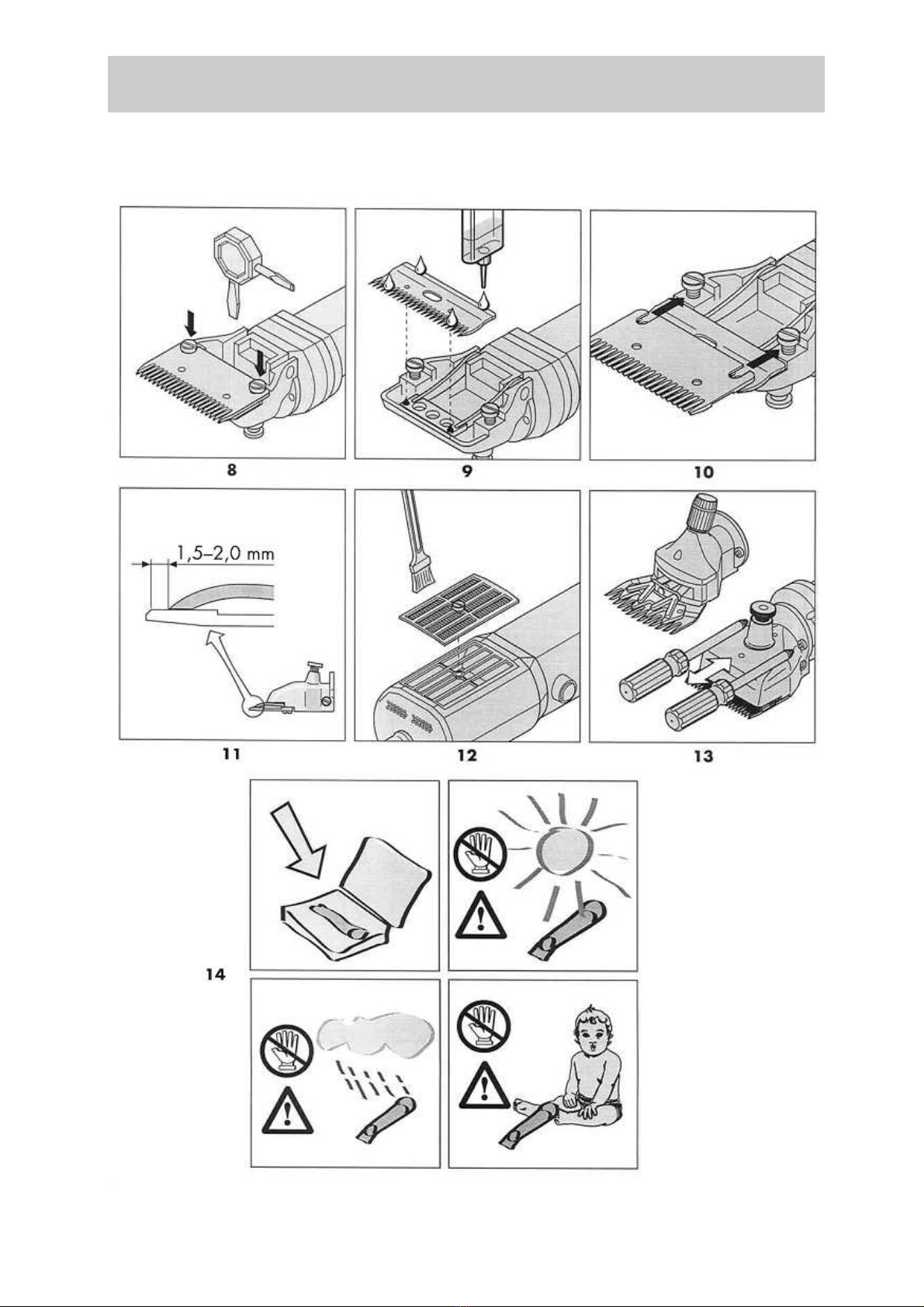

Abbildungen: am Schluss der Anleitung

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

1. Bestimmungsgemäße Verwendung

1.1 Gesamtansicht / Bedienungselemente

Benennung der Einzelteile

1 Obermesser 10 Vorgelege 19 Stator

2 Untermesser 11 Druckfeder 20 Kohlen

3 Druckregulierschraube 12 Scherkopf 21 Lager

4 Schwenkfeder 13 Zentrierhülse 22 Knickschutztülle

5 Schwenkhebel 14 Motorenteil 24 Schalter EIN/AUS

6 Exzenterlager 15 Kondensator 26 Messer Befestigungs-

7 Exzentervierkant 16 Kabel schraube

8 Exzenter 17 Luftfilter

9 Zahnrad 18 Rotor

1.2 Verwendungszweck

Die Schermaschine ist ausschließlich zum Scheren von Rindern und Pferden bestimmt. Durch

Auswechseln des Standard-Scherkopfes kann der Einsatzbereich auch auf Schafe, Ziegen

und Kameliden erweitert werden.

Andere Verwendungszwecke, insbesondere der Einsatz der Maschine an Menschen, sind

ausdrücklich verboten.

Hinweis: Achtung Blockiergefahr! Die Maschine darf nicht ohne montierte Messer betrieben

werden.

1.3 Technische Daten

Typenbezeichnung: EG 727 „Flex“

Anschlussspannung: 230-240 V ~ 50 Hz

Aufnahmeleistung: 330 Watt

Motorleistung (Nennleistung): 200 Watt

Drehzahl: 2.800 l/min

notwendige Absicherung: max. 16A

Abmessungen: ca. 70 x 80 x 330mm

Gewicht ohne Kabel: ca. 1.320 g

max. Umgebungstemperatur: 0°C - 40°C

max. Luftfeuchtigkeit: 10% - 90% (relativ)

Lärmemission (L

pAm

): 83 dB(A)

(DIN-45635-1/04.84 + BG-PAS 26)

1.4 Ausstattung

1 Schermaschine mit 2 auswechselbaren Scherköpfen (1 Scherkopf ist montiert)

=> 1 Scherkopf für Rinder mit Schermessern R5

(OM: 17 Zähne – UM: 21 Zähne – 3mm Schnitthöhe)

=> 1 Scherkopf für Schafe mit Schermesser S3

(OM: 4 Zähne - UM: 13 Zähne - 3mm Schnitthöhe)

1 Flasche Spezial-Schermaschinenöl & Reinigungspinsel

1 Satz Kohlebürsten

1 Bedienungsanleitung

1 Koffer für den Transport und zur Aufbewahrung

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

2. Sicherheitsvorschriften

2.1 Einleitung

Dieses Kapitel beschreibt die Sicherheitsvorschriften, die beim Einsatz der Schermaschine

zwingend zu berücksichtigen sind.

Für alle Personen, die an und mit der Maschine Arbeiten ausführen, ist das Lesen der

Betriebsanleitung eine Pflicht.

Die Betriebsanleitung, ist jederzeit zugänglich, im Verpackungskoffer sorgfältig

aufzubewahren.

2.2 Symbole und Warnhinweise

In der Betriebsanleitung werden verschiedene Symbole verwendet. Diese weisen auf mögliche

Gefahren hin oder signalisieren technische Informationen, deren Nichtbeachtung zu Personen-

und Sachbeschädigungen oder unwirtschaftlichem Betrieb führt.

Gefahrensymbol

Warnung

bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können

Tod und schwerste Verletzungen die Folge sein.

Vorsicht

bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können

leichte oder geringfügige Verletzungen die Folge sein.

Informationssymbol

Hinweis

Hinweis, dessen Nichtbefolgen zu Betriebsstörungen oder Schäden führen kann.

Bildhinweis

Dieses Symbol mit Bildnummer (im Text) weist auf das entsprechende Bild am Schluss der

Anleitung hin.

2.3 Bestimmungsgemäße Verwendung

Der vorgesehene Verwendungszweck der Schermaschine ist im Kapitel 1.2 beschrieben.

Für den sicheren Gebrauch gilt:

Als verbindliche Einsatzgrenzen und Kenndaten gelten die Angaben im Kapitel 1.3 «Technische

Daten».

Scheren von weiteren Tierarten, speziell von gefährlichen wie Raubtieren und dergleichen,

entspricht einem Missbrauch. Daraus können gefährliche Situationen für Leib und Leben

entstehen.

2.4 Grundlagen zur Sicherheit

2.4.1 Energie-Verbindungen

Stecken Sie den Stecker nur in unbeschädigte Steckdosen ein. Defekte Elektroinstallationen

können zu einem elektrischen Schlag oder zu einem Kurzschluss führen. Steckdosen im

Außenbereich sollten mit einer Fehlerstrom-Schutzschaltung (FI) ausgerüstet sein. Beachten Sie

die einschlägigen Vorschriften Ihres Landes.

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Wartungs- und Reinigungsarbeiten nur ausführen bei ausgezogenem Stromstecker.

Lassen Sie die Maschine nie mit eingestecktem Kabel unbeaufsichtigt liegen. Halten Sie Kinder

vom Arbeitsbereich fern und bewahren Sie das Gerät außerhalb der Reichweite von Kindern

auf.

2.4.2 Wartungs- und Inspektionspflicht

Betreiben Sie die Schermaschine nur in unbeschädigtem und ordnungsgemäßem Zustand.

Wird am Gehäuse oder am elektrischen Kabel ein Defekt festgestellt, so ist dieser durch eine

Reparatur- und Servicestelle zu beheben.

2.4.3 Lärmemission/Persönliche Schutzausrüstung

Gehörschutz tragen!

Die Schallemission bei der Arbeit beträgt typischerweise 83 dB(A). Wir empfehlen beim

Arbeiten immer einen Gehörschutz zu tragen.

Schutzbrille und Handschuhe tragen!

Für Ihren persönlichen Schutz empfehlen wir Ihnen das Tragen von Schutzbrille und

Handschuhen.

Die persönliche Schutzausrüstung ist vom Bediener bereitzustellen.

2.4.4 Restgefahren

Sollten sich im Betrieb Gefahren und Risiken zeigen, die nicht unmittelbar mit dem Scheren

der Tiere auftreten, bitten wir Sie, uns diese mitzuteilen. Dies gilt auch bei technischen Mängeln,

die Gefahren verursachen.

2.5 Anforderungen an den Bediener

Der sichere Einsatz der Maschine stellt nur geringe Anforderungen an die Bedienerperson. Diese

müssen jedoch zwingend beachtet und erfüllt sein.

• Der Bediener besitzt Erfahrung im Umgang mit den zu scherenden Tieren.

• Der Bediener hat die Betriebsanleitung gelesen und verstanden oder ist durch eine Fachperson

in die Bedienung eingeführt und auf die Risiken hingewiesen worden.

Kindern ist das Bedienen des Gerätes verboten.

3. Inbetriebnahme

3.1 Kontrollen und Bedienungshinweise

Der unsachgemäße Einsatz von elektrischen Geräten, insbesondere Tierzuchtgeräten, ist mit

Gefahren verbunden! Beachten Sie daher vor Inbetriebnahme der Maschine folgende,

unfallvermeidende Maßnahmen:

• die Voltzahl des Typenschilds und des Stromnetzes müssen übereinstimmen. Ein Anschluss

der Maschine darf nur an Wechselspannung erfolgen.

• Vermeiden Sie jeden Kontakt mit den bewegenden Schermessern.

• Den Bereich der Schermesser auch bei ausgeschalteter Maschine nicht berühren, solange die

Maschine noch an einer Stromquelle angeschlossen ist. Bei Arbeiten an den Schermessern/

dem Scherkopf immer zuerst die Stromversorgung unterbrechen.

• Vermeiden Sie Kontakt mit einer Maschine, die mit Flüssigkeiten in Berührung steht. Scheren

Sie nie nasse Tiere. In die Maschine eingedrungene Flüssigkeit reduziert die elektrische

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Isolation. Die Gefahr eines elektrischen Schlages oder Kurzschlusses entsteht. Reinigen Sie die

Maschine nur trocken mit einer Bürste und dem Reinigungspinsel.

• Ein auf längere Distanz lose auf dem Boden liegendes Elektrokabel kann sich verfangen und zu

einer Gefahr werden. Verlegen Sie vor dem Beginn des Scherens das Kabel sorgfältig und

sicher. Vermeiden Sie ein Knicken oder Verwirren des Stromkabels. Tiere sollen nicht auf dem

Stromkabel stehen, darüber gehen oder sich darin verfangen können. Wickeln Sie das

Stromkabel nie um die Maschine und halten Sie das Stromkabel von heißen Unterlagen und

Gegenständen fern. Daraus können Brüche und Isolationsbeschädigungen entstehen.

Überprüfen Sie das Kabel regelmäßig auf schadhafte Stellen.

• Schalten Sie den Schalter der Maschine auf AUS (Stellung 0, Bild 2) bevor Sie den Stecker

ausziehen.

• Verwenden Sie nur original Schermesser. Verwenden Sie keine beschädigten Schermesser mit

stumpfen oder fehlenden bzw. abgebrochenen Zähnen. Arbeiten Sie nur mit scharfen, durch

eine Fachwerkstatt geschliffenen, Schermessern.

• Achten Sie auf Fremdkörper im Fell (Draht, Holz o.ä.) und entfernen Sie diese vor Beginn des

Scherens

• Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite, lose sitzende Kleidung oder

Schmuckstücke. Diese können sich in den bewegenden Maschinenteilen verfangen. Das

Tragen von Schutzbrille und Gehörschutz wird dringend empfohlen.

• Stecken Sie nie einen Gegenstand in eine Öffnung der Maschine.

• Das Maschinen Geräusch kann Tiere beunruhigen. Ein Tritt oder das Körpergewicht des Tieres

kann zu erheblichen Verletzungen führen. Fixieren Sie das Tier ausreichend, nähern Sie sich

dem Tier von vorne und schalten Sie die Maschine bereits im Sichtbereich des Tieres ein.

• Während des Scherens von Tieren dürfen unbefugte keinen Zugang zum Scherort haben.

• Scheren Sie nur in gut belüfteten Räumen (Staub) und nie in der Nähe von explosiven

Gegenständen oder Gasen.

• Tauchen Sie die Schermaschine/Scherkopf generell nie in Flüssigkeiten wie Wasser,

Seifenwasser, Diesel, Petrol, etc. Dies führt zu erheblichen Schäden an Mechanik und Motor.

Diese Sicherheitshinweise sind in jedem Falle zu befolgen. Es empfiehlt sich, bei der Arbeit mit

elektrischen Geräten immer einen Fehlerstrom Sicherheitsstecker zu verwenden.

3.2 Schereinstellung mit Regulierschraube

Die Einstellung bei der Inbetriebnahme nehmen Sie wie folgt vor:

Vor der Schur:

Bei ausgeschalteter Maschine die Regulierschraube bis zum ersten spürbaren Widerstand

zuschrauben. Dann die Regulierschraube noch um eine weitere 1/4 Umdrehung zu-

schrauben.

Während der Schur:

Das Schersystem gewährleistet eine Langzeitregulierung. Wenn die Messer nicht mehr

hinreichend schneiden, ist die Regulierschraube um eine weitere 1/4 Umdrehung (gemäß Bild 3)

nachzustellen. Bringt dieses Nachstellen nicht den gewünschten Erfolg, sind die Schermesser

nachzuschleifen.

Das Schersystem arbeitet mit viel geringerem Anpressdruck als bei herkömmlichen Viehscher-

maschinen. Somit ist darauf zu achten, dass die Scherspannung nicht zu hoch eingestellt wird.

Während der Schur von Zeit zu Zeit die Scherspannung ganz leicht nachstellen.

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Wenn die Schur mit ungenügender Scherspannung begonnen wird, können sich Haare zwischen

den Schermessern ansammeln. Dadurch wird der weitere Verlauf der Schur negativ beeinträchtigt

oder gar verunmöglicht. Ist dies der Fall, müssen die Schermesser demontiert, gereinigt, geölt und

wie unter 4.2 beschrieben neu montiert werden.

3.3 Schmierung

Vor und während der Schur

Für ein gutes Scherergebnis und zur Erhöhung der Lebensdauer der Maschine und Schermesser

ist eine dünne Ölschicht auf dem Ober- und Untermesser (Bild 4, Pos. 1+4) unumgänglich. Auch

alle anderen beweglichen Teile im Scherkopf müssen gut geölt werden. Tropfen Sie Öl auf die

Schermesser und in die dafür vorgesehenen Schmierlöcher auf dem Scherkopf (Bild 4, Pos. 2+3).

Verwenden Sie nur unser Spezialöl. Dieses Öl ist giftklassefrei und verursacht weder auf Haut

noch auf Schleimhäuten irgendwelche Irritationen.

Mangelnde Schmierung ist die häufigste Fehlerursache für nicht zufrieden stellende Scher-

ergebnisse. Ungenügendes ölen der Schermesser führt zur Erwärmung und einer reduzierten

Lebensdauer der Messer.

Die Schermesser und der Scherkopf sind während der Schur ausreichend zu ölen (mindestens alle

15 Minuten) damit diese nicht Trockenlaufen.

3.4 Ein-/Ausschalten

Der Schiebeschalter besitzt zwei Positionen (Bild 2 zeigt Stellung 0).

Stellung I : Maschine eingeschaltet

Stellung 0 : Maschine ausgeschaltet

Benützen Sie immer den Schiebeschalter (Bild 2) zum Ein- und Ausschalten der Maschine.

Kontrollieren Sie vor dem Einstecken des Kabels die Schalterposition.

3.5 Störungen

Überlastschutzschalter

Der Überlast-Schutzschalter schützt die Maschine vor unzulässiger mechanischer und

thermischer Belastung. Ist die Maschine überlastet, löst der Überlast-Schutzschalter aus und

schaltet die Maschine aus. Schalten Sie die Maschine sofort zusätzlich mit dem Schiebeschalter

(Bild 2) aus (Stellung = 0). Gründe für das Auslösen des Überlast-Schutzschalters sind: Defekter

Motor, zu starke Schurspannung, Blockierung des Scherkopfes, Verstopfter Luftfilter etc.

Die Maschine kann nach einigen Minuten der Abkühlung bzw. nach Beseitigung der Fehlerquelle

(bei zu starker Schurspannung oder blockiertem Scherkopf) wieder in Betrieb genommen werden.

Für weitere Störungen siehe auch die Störungsliste im Kapitel 5 «Reparaturen».

4. Wartung

Unterbrechen Sie vor Beginn der Wartungsarbeiten die Energiezufuhr; ziehen Sie den

Stecker raus.

Den Bereich der Schermesser auch bei ausgeschalteter Maschine nicht berühren solange die

Maschine noch an einer Stromquelle angeschlossen ist. Bei Arbeiten an den Schermessern/

Scherkopf, immer zuerst die Stromversorgung unterbrechen.

4.1 Reinigung

Reinigung des Scherkopfes und der Schermesser

Nach Beenden der Schur die Maschine durch abreiben mit einem trockenen Lappen von Öl

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

befreien und den Scherkopf und die Schermesser mit einem trockenem Pinsel oder Bürste

sorgfältig säubern. Danach die Teile ölen um Rostbildung zu vermeiden. Bereits kleinste Rost-

stellen an den Schermessern beeinträchtigen die Schur oder machen sie gänzlich unmöglich.

4.2 Montage der Schermesser

Ein Paar Schermesser besteht aus einem Untermesser (Bild 6, Pos. 2) und Obermesser

(Bild 6, Pos. 1). Bei der Montage der Messer ist darauf zu achten, dass die richtigen Flächen

aufeinander zu liegen kommen. Die Messer werden wie folgt montiert:

Lösen Sie die Scherdruck-Regulierschraube (Bild 7) und legen Sie die Maschine auf eine harte

Unterlage, so dass die Messer-Befestigungsschrauben nach oben zu liegen kommen.

Lösen Sie die Messer-Befestigungsschrauben (Bild 8) und nehmen Sie die beiden alten Messer

weg.

Stellen Sie sicher, dass die neuen Schermesser sauber sind. Insbesondere ist darauf zu achten,

dass die geschliffenen Flächen frei von Schmutz sind. Ansonsten ist auch mit neu geschliffenen

Schermessern keine zufrieden stellende Scherleistung zu erreichen.

Legen Sie das neue Obermesser in die Führungsspitzen des Schwenkhebels, danach geben Sie

einige Tropfen Öl auf die geschliffenen Flächen (Bild 9). Nun schieben Sie das neue Untermesser

zwischen die gelösten Schrauben (Bild 10).

Wichtig ist nun, dass Sie die Messer so aufeinander legen, dass die geschliffene Fläche des

Untermessers ca. 1,5 – 2,0 mm über die Spitzen des Obermessers herausragt (Bild 11).

Sobald Sie die Schermesser eingestellt haben, fixieren Sie die Position des Untermessers und

ziehen die Messer-Befestigungsschrauben fest an.

4.3 Nachschleifen der Schermesser

Arbeiten Sie nur mit scharfen Schermessern, ersetzen Sie stumpfe oder defekte Messer mit

fehlenden Zähnen. Das korrekte Nachschleifen von Schermessern ist nur mittels Spezial-

maschinen und durch den Fachmann möglich. Kontaktieren Sie in diesem Fall Ihre Servicestelle.

4.4 Reinigung des Luftfilters

Die Luftfilter-Elemente befindet sich seitlich an dem Motorenteil der Maschine. Zur Reinigung

lassen sich die Luftfilter-Elemente von der Maschine demontieren. Die regelmäßige Reinigung

der Elemente mit trockenem Pinsel oder Bürste ist unerlässlich. Achten Sie dabei darauf, dass

während der Reinigung des Luftfilters keine Fremdkörper in die Maschine gelangen. Die

Maschine darf niemals ohne Luftfilter-Elemente betrieben werden!

4.5 Wechseln des Scherkopfes (Option)

Um den Scherkopf von „Schaf“ auf „Vieh“ oder umgekehrt zu wechseln, lösen Sie die beiden

Schrauben am Scherkopf. Nehmen Sie den einen Scherkopf weg und montieren Sie den

anderen (evtl. Zahnrad Bild 1, Pos. 9 fetten). Ziehen Sie die beiden Schrauben wieder an.

4.6 Aufbewahren der Schermaschine

Lagern Sie die Schermaschine nur in trockenen Räumen und im mitgelieferten Koffer. Bei Ver-

dacht von eingedrungener Flüssigkeit die Maschine nicht mehr einschalten. Es besteht die Gefahr

eines elektrischen Schlages oder Kurzschlusses. Übergeben Sie die Schermaschine einer

Servicestelle.

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Machen Sie es sich zur Gewohnheit, dass Sie die Schermaschine zwischen den Einsätzen immer

gut gereinigt, geölt und mit entspanntem Schersystem im Gerätekoffer an einem trockenen und

sauberen Platz, außerhalb der Reichweite von Kindern, aufbewahren.

5. Reparaturen

5.1 Einleitung

Die Maßnahmen zur Behebung solcher Störungen sind in der Spalte «Behebung» der

Störungslisten gekennzeichnet. Behebungshinweise auf dunklem Hintergrund, dürfen nur durch

eine autorisierte Servicestelle durchgeführt werden.

Informationen zu autorisierten Servicestellen finden Sie weiter hinten im Kapitel «Kontakt-

adressen».

5.2 Störungslisten

Bei Störungen, die nicht in dieser Anleitung enthalten sind, ist eine autorisierte Service-Stelle

zu kontaktieren.

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Pferdescherkopf

Störung Ursache

Behebung

Obermesser bewegt sich zu

wenig

Exzentervierkant verloren

(Bild 1, Pos. 7) Exzentervierkant ersetzen

Blattfedern sind ganz

gebrochen

Blattfedern auf beiden

Seiten ersetzen lassen

Exzentervierkant und/oder

Exzenter sind ausgeleiert

(ungenügende Schmierung

(Bild 1, Pos. 7)

Exzentervierkant ersetzen

Exzenter ersetzen lassen

Obermesser bewegt sich

nicht

Zahnrad defekt

(Bild 1, Pos. 9) Zahnrad ersetzen

Vorgelege defekt Vorgelege ersetzen lassen

Druckregulierschraube

klemmt

Gewinde ist verschmutzt oder

rostig (Bild 1, Pos. 3) Gewinde reinigen und ölen

Druckfeder hat sich

verklemmt Druckfeder ersetzen lassen

Blattfedern haben Spiel in

der Kopfverankerung

Befestigungsschrauben sind

lose

Befestigungsschrauben

anziehen

Schwenkhebel hat Spiel zur

Schwenkfeder

Blattfedern und/oder

Zylinderschrauben sind

ausgeleiert

Blattfedern und/oder

Zylinderschrauben ersetzen

lassen

Schwenkhebel lässt sich nur

schwer auf und ab bewegen Zentrierhülse verloren Neue Zentrierhülse

montieren lassen

Schneidet schlecht oder gar

nicht

Schermesser sind stumpf

Unter- und Obermesser von

Servicestelle nachschleifen

lassen

Schermesser sind nicht nach

Vorschrift geschliffen

Unter- und Obermesser von

Servicestelle nachschleifen

lassen

Schermesser nicht geölt Schermesser alle 15 Minuten

ölen (Bild 4, Pos. 1+2+4)

Schurspannung zu niedrig

Druck erhöhen durch

zuschrauben der Druckregu-

lierschraube (Bild 3)

Blattfedern sind gebrochen Blattfedern ersetzen lassen

Die Haare des Tieres sind nass

Nur trockenes Haar scheren

Haare zwischen Ober- und

Untermesser eingeklemmt

(Bild 6, Pos. 1+2)

Messer demontieren, gut

reinigen und einölen,

anschließend montieren und

Druck erhöhen

Scherkopf hat zuviel Spiel Scherkopf reparieren lassen

Obermesserabstand zu

Untermesser nicht richtig

eingestellt

Abstand richtig einstellen

(Bild 11)

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Motorenteil

Störung Ursache

Behebung

Motor läuft nicht

kein Strom Leitung und Sicherung

überprüfen

Kabel defekt

durch Servicestelle

überprüfen und auswechseln

lassen

Schalter oder Motor defekt durch Servicestelle

reparieren lassen

Überlastungsschutz hat

ausgelöst

Maschine abkühlen lassen

und nach ca. 5-10 Minuten

wieder einschalten

Überlastungsschutz löst

immer aus

Messer blockiert (Bild 6) Blockierung aufheben

Luftfilter verstopft (Bild 12) Luftfilter reinigen oder

ersetzen

Rotor oder Stator defekt Rotor / Stator ersetzen lassen

Überlastungsschutz defekt Überlastungsschutz ersetzen

lassen

Motor läuft sehr langsam Kohlen verbraucht Kohlen durch Servicestelle

ersetzen lassen

Rotor oder Stator defekt Rotor / Stator ersetzen lassen

Motorenteil wird warm

Luftfilter ist verstopft, Luft

kann nicht mehr zirkulieren

(Bild 1, Pos. 28)

Luftfilter in demontiertem

Zustand mit Pinsel oder

Filter ersetzen

Schurspannung ist zu hoch

Druckregulierschraube

weniger stark anziehen

(Bild 7). Sollten die Messer

danach nicht mehr

schneiden, sind sie

nachzuschleifen oder zu

ersetzen

Lager sind defekt (Eindringen

von Reinigungsflüssigkeit) Lager ersetzen lassen

Motorenteil hat ein sehr

starkes Pfeifgeräusch

Vorgelege und Achsen sind

ohne Schmierfilm

Vorgelege und Achsen

schmieren lassen

Motor vibriert

Rotor läuft unrund (erzeugt

durch einen Schlag) Rotor ersetzen lassen

Lager sind ausgeleiert Lager ersetzen lassen

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

6. Umweltschutz und Entsorgung

6.1 Einleitung

Die sachgerechte Entsorgung der Schermesser sowie der Schermaschine nach deren Funk-

tionstüchtigkeit obliegt dem Betreiber. Bitte beachten Sie die einschlägigen Vorschriften Ihres

Landes.

7 Kontaktadresse

Ihre Verkaufsstelle oder die auf dem Garantieschein erwähnte Firma sind autorisierte

Service-Stellen oder verweisen Sie an die nächstgelegene Service-Stelle in Ihrer Region.

Eider Landgeräte GmbH

Industriestraße 5

DE-25795 Weddingstedt

Tel: 0481 / 5085

Fax: 0481 / 1483

Homepage: www.eiderlandgeraete.de

Email: [email protected]

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Garantie

Artikel Artikel

Item Artikel

Artcile Artikel

Articolo Artikkel

Artículo Tuote

Artico

Warranty

Serien Nr. Serie nr.

Serial no. Serie Nr.

No. de série Serienr.

No. di serie Serie nummer

No. de serie Sarjanro

No. de série

Garantia

Kaufdatum Datum van aankoop

Date of purchase Købsdato

Date d’achat Köpdatum

Data di vendita Kjøpsdato

Fecha de compra Ostopäivä

Data de compra

Garanzia

Stempel und Unterschrift

Stamp and signature

Cachet et signature

Timbro e firma

Sello y firma

Carimbo e assinatura

Stempel en handtekening

Stempel og underskrift

Stämpel och namnteckning

Stempel og underskrift fra forretningen

Myyjän leima ja allekirjoitus

Änderungen und Verbesserungen im Sinne des

technischen Fortschrittes vorbehalten.

We reserve the right to make technical changes

and improvements without notice.

Nous nous réservous le droit de modifier ou

d’améliorer nos produits sans avis préalable.

Nos reservamos el derecho de realizar cualquier

cambio o mejora técnica.

Dieses Gerät entspricht folgenden Richtlinien:

73/23/EWG inkl. Anhängen, 89/336/EWG inkl.

Anhängen, 93/68/EWG, 92/31/EWG

This piece of equipment complies with directive:

73/23/EEC incl. amendments, 89/336/EEC incl.

amendments, 93/68/EEC, 92/31/EEC

Cet appareil est conforme aux directives

suivantes:

73/23/CEE incl. amendements, 89/336/CEE incl.

amendements, 93/68/CEE, 92/31/CEE

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung

1.1 Gesamtansicht / Bedienungselemente

1.2 Verwendungszweck

1.3 Technische Daten

1.4 Ausstattung

2. Sicherheitsvorschriften

2.1 Einleitung

2.2 Symbole und Warnhinweise

2.3 Bestimmungsgemäße Verwendung

2.4 Grundlagen zur Sicherheit

2.4.1 Energieverbindungen

2.4.2 Wartungs- und Inspektionspflicht

2.4.3 Lärmemission/Persönliche Schutzausrüstung

2.4.4 Restgefahren

2.5 Anforderungen an den Bediener

3. Inbetriebnahme

3.1 Kontrollen und Bedienhinweise

3.2 Schereinstellung mit Scherdruck-Verstellkopf

3.3 Schmierung

3.4 Ein-/Ausschalten

3.5 Störungen

4. Wartung

4.1 Reinigung

4.2 Montage der Schermesser

4.3 Nachschleifen der Schermesser

4.4 Reinigung des Luftfilters

4.5 Wechseln des Scherkopfes (Option)

4.6 Aufbewahren der Schermaschine

5. Reparaturen

5.1 Einleitung

5.2 Störungslisten

6. Umweltschutz und Entsorgung

6.1 Einleitung

7. Kontaktadressen

Abbildungen: am Schluss der Anleitung

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

1. Bestimmungsgemäße Verwendung

1.1 Gesamtansicht / Bedienungselemente

Benennung der Einzelteile

1 Obermesser 12 Rotor 24 Haltefeder

2 Druckgabel 13 Kohlen 25 Kugel

3 Schwenkkopf 14 Kondensator 26 Exzenterwelle

4 Sicherungsring 15 Schalter EIN/AUS 27 Motorenteil

5 Gewindebuchse 18 Knickschutztülle 28 Luftfilter

6 Bolzenlager 19 Kabel 29 Messerbefestigungs-

7 Scherdruck-Verstellkopf 20 Mitnehmerkegel schraube

8 Zahnrad 21 Kammplatte 30 Scherkopf-Lager

9 Vorgelege 22 Sicherungsnocken an

10 Motor-Lager Haltefeder

11 Stator 23 Scherkopf

1.2 Verwendungszweck

Die Schermaschine ist ausschließlich zum Scheren von Schafen, Ziegen sowie Lamas, Alpakas

und anderen Kameliden bestimmt. Durch Auswechseln des Standard-Scherkopfes kann der

Einsatzbereich auch auf Rinder und Pferde erweitert werden.

Andere Verwendungszwecke, insbesondere der Einsatz der Maschine an Menschen sind

ausdrücklich verboten.

1.3 Technische Daten

Typenbezeichnung: EG 727 „Flex“

Anschlussspannung: 230-240 V ~ 50 Hz

Aufnahmeleistung: 330 Watt

Motorleistung (Nennleistung): 200 Watt

Drehzahl: 2.800 l/min

notwendige Absicherung: max. 16A

Abmessungen: ca. 70 x 80 x 330mm

Gewicht ohne Kabel: ca. 1.320 g

max. Umgebungstemperatur: 0°C - 40°C

max. Luftfeuchtigkeit: 10% - 90% (relativ)

Lärmemission (L

pAm

): 83 dB(A)

(DIN-45635-1/04.84 + BG-PAS 26)

1.4 Ausstattung

1 Schermaschine mit 2 auswechselbaren Scherköpfen (1 Scherkopf ist montiert)

=> 1 Scherkopf für Rinder mit Schermessern R5

(OM: 17 Zähne – UM: 21 Zähne – 3mm Schnitthöhe)

=> 1 Scherkopf für Schafe mit Schermesser S3

(OM: 4 Zähne - UM: 13 Zähne - 3mm Schnitthöhe)

1 Flasche Spezial-Schermaschinenöl & Reinigungspinsel

1 Satz Kohlebürsten

1 Bedienungsanleitung

1 Koffer für den Transport und zur Aufbewahrung

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

2. Sicherheitsvorschriften

2.1 Einleitung

Dieses Kapitel beschreibt die Sicherheitsvorschriften, die beim Einsatz der Schermaschine

zwingend zu berücksichtigen sind.

Für alle Personen, die an und mit der Maschine Arbeiten ausführen, ist das Lesen der

Betriebsanleitung eine Pflicht.

Die Betriebsanleitung, ist jederzeit zugänglich, im Verpackungskoffer sorgfältig

aufzubewahren.

2.2 Symbole und Warnhinweise

In der Betriebsanleitung werden verschiedene Symbole verwendet. Diese weisen auf mögliche

Gefahren hin oder signalisieren technische Informationen, deren Nichtbeachtung zu Personen-

und Sachbeschädigungen oder unwirtschaftlichem Betrieb führt.

Gefahrensymbol

Warnung

bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können

Tod und schwerste Verletzungen die Folge sein.

Vorsicht

bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können

leichte oder geringfügige Verletzungen die Folge sein.

Informationssymbol

Hinweis

Hinweis, dessen Nichtbefolgen zu Betriebsstörungen oder Schäden führen kann.

Bildhinweis

Dieses Symbol mit Bildnummer (im Text) weist auf das entsprechende Bild am Schluss der

Anleitung hin.

2.3 Bestimmungsgemäße Verwendung

Der vorgesehene Verwendungszweck der Schermaschine ist im Kapitel 1.2 beschrieben.

Für den sicheren Gebrauch gilt:

Als verbindliche Einsatzgrenzen und Kenndaten gelten die Angaben im Kapitel 1.3 «Technische

Daten».

Scheren von weiteren Tierarten, speziell von gefährlichen wie Raubtieren und dergleichen,

entspricht einem Missbrauch. Daraus können gefährliche Situationen für Leib und Leben

entstehen.

2.4 Grundlagen zur Sicherheit

2.4.1 Energie-Verbindungen

Stecken Sie den Stecker nur in unbeschädigte Steckdosen ein. Defekte Elektroinstallationen

können zu einem elektrischen Schlag oder zu einem Kurzschluss führen. Steckdosen im

Außenbereich sollten mit einer Fehlerstrom-Schutzschaltung (FI) ausgerüstet sein. Beachten Sie

die einschlägigen Vorschriften Ihres Landes.

Bedienungsanleitung für Schermaschine

EG 727 „Flex“ Art.-Nr. 7727-000

Wartungs- und Reinigungsarbeiten nur ausführen bei ausgezogenem Stromstecker.

Lassen Sie die Maschine nie mit eingestecktem Kabel unbeaufsichtigt liegen. Halten Sie Kinder

vom Arbeitsbereich fern und bewahren Sie das Gerät außerhalb der Reichweite von Kindern

auf.

2.4.2 Wartungs- und Inspektionspflicht

Betreiben Sie die Schermaschine nur in unbeschädigtem und ordnungsgemäßem Zustand.

Wird am Gehäuse oder am elektrischen Kabel ein Defekt festgestellt, so ist dieser durch eine

Reparatur- und Servicestelle zu beheben.

2.4.3 Lärmemission/Persönliche Schutzausrüstung

Gehörschutz tragen!

Die Schallemission bei der Arbeit beträgt typischerweise 83 dB(A). Wir empfehlen beim

Arbeiten immer einen Gehörschutz zu tragen.

Schutzbrille und Handschuhe tragen!

Für Ihren persönlichen Schutz empfehlen wir Ihnen das Tragen von Schutzbrille und

Handschuhen.

Die persönliche Schutzausrüstung ist vom Bediener bereitzustellen.

2.4.4 Restgefahren

Sollten sich im Betrieb Gefahren und Risiken zeigen, die nicht unmittelbar mit dem Scheren

der Tiere auftreten, bitten wir Sie, uns diese mitzuteilen. Dies gilt auch bei technischen Mängeln,

die Gefahren verursachen.

2.5 Anforderungen an den Bediener

Der sichere Einsatz der Maschine stellt nur geringe Anforderungen an die Bedienerperson. Diese

müssen jedoch zwingend beachtet und erfüllt sein.

• Der Bediener besitzt Erfahrung im Umgang mit den zu scherenden Tieren.

• Der Bediener hat die Betriebsanleitung gelesen und verstanden oder ist durch eine Fachperson

in die Bedienung eingeführt und auf die Risiken hingewiesen worden.

Kindern ist das Bedienen des Gerätes verboten.

3. Inbetriebnahme

3.1 Kontrollen und Bedienungshinweise

Der unsachgemäße Einsatz von elektrischen Geräten, insbesondere Tierzuchtgeräten, ist mit

Gefahren verbunden! Beachten Sie daher vor Inbetriebnahme der Maschine folgende,

unfallvermeidende Maßnahmen:

• die Voltzahl des Typenschilds und des Stromnetzes müssen übereinstimmen. Ein Anschluss

der Maschine darf nur an Wechselspannung erfolgen.

• Vermeiden Sie jeden Kontakt mit den bewegenden Schermessern.

• Den Bereich der Schermesser auch bei ausgeschalteter Maschine nicht berühren, solange die

Maschine noch an einer Stromquelle angeschlossen ist. Bei Arbeiten an den Schermessern/

dem Scherkopf immer zuerst die Stromversorgung unterbrechen.

• Vermeiden Sie Kontakt mit einer Maschine, die mit Flüssigkeiten in Berührung steht. Scheren

Sie nie nasse Tiere. In die Maschine eingedrungene Flüssigkeit reduziert die elektrische
