Eiko TWP1 Series User manual

eiko.com
1
Rev. 04/19/23
©2023 EiKO Global, LLC. World Headquarters: 18000 W. 105th Street, 3rd Floor, Olathe, KS 66061 1.800.852.2217
Head Office, Canada: 7900 Goreway Drive, Unit 8, Brampton, ON L6T 5W6 1.888.741.2675
ORDER CODE ITEM # WATTS CCT
13664 TWP1-PS120-40-H 120/105/90W 4000K
13663 TWP1-PS120-40-U 120/105/90W 4000K
13665 TWP1-PS120-50-U 120/105/90W 5000K
13668 TWP1-PS120-FCCT-H 120/105/90W 30/40/5000K
13666 TWP1-PS120-FCCT-U 120/105/90W 30/40/5000K
13667 TWP1-PS120-FCCT-V 120/105/90W 30/40/5000K
13652 TWP1-PS45-40-H 45/35/25W 4000K
13651 TWP1-PS45-40-U 45/35/25W 4000K
13653 TWP1-PS45-50-U 45/35/25W 5000K
13656 TWP1-PS45-FCCT-H 45/35/25W 30/40/5000K
13654 TWP1-PS45-FCCT-U 45/35/25W 30/40/5000K
13655 TWP1-PS45-FCCT-V 45/35/25W 30/40/5000K
13658 TWP1-PS80-40-H 80/70/60W 4000K
13657 TWP1-PS80-40-U 80/70/60W 4000K
13659 TWP1-PS80-50-U 80/70/60W 5000K
13662 TWP1-PS80-FCCT-H 80/70/60W 30/40/5000K
13660 TWP1-PS80-FCCT-U 80/70/60W 30/40/5000K
13661 TWP1-PS80-FCCT-V 80/70/60W 30/40/5000K
INSTALLATION INSTRUCTIONS
TWP1 Series - Traditional Wall Pack
OVERVIEW
WHAT’S IN THE BOX
• TWP1 xture
WHAT YOU’LL NEED
• Wiring supplies as per national and local electrical codes
• #2 Phillips screwdriver
• Safety glasses
Before installing xture, read all instructions and retain for future reference. The important instructions and safeguards that appear in this document are not inclusive of all
possible conditions and situations that may occur. It must be understood that common sense, caution, and care are factors that cannot be built into a product. These factors
must be supplied by those that care for and operate the xture.
For additional information not covered in this document please contact a local representative.
WARNING AND SAFETY
• Risk of electric shock!
• Ensure power is OFF at the electrical panel before starting installation or maintenance
• Verify site supply voltage matches luminaire product label
• Ensure the cover is closed during operation
• Modifications to the product will void warranty
• Ambient temperature range under normal operation not to exceed -40°F to 104°F (-40°C to 40°C)
• Wiring to fixture must be in accordance with the National Electrical Code and all applicable local electrical and safety regulations
IMPORTANT

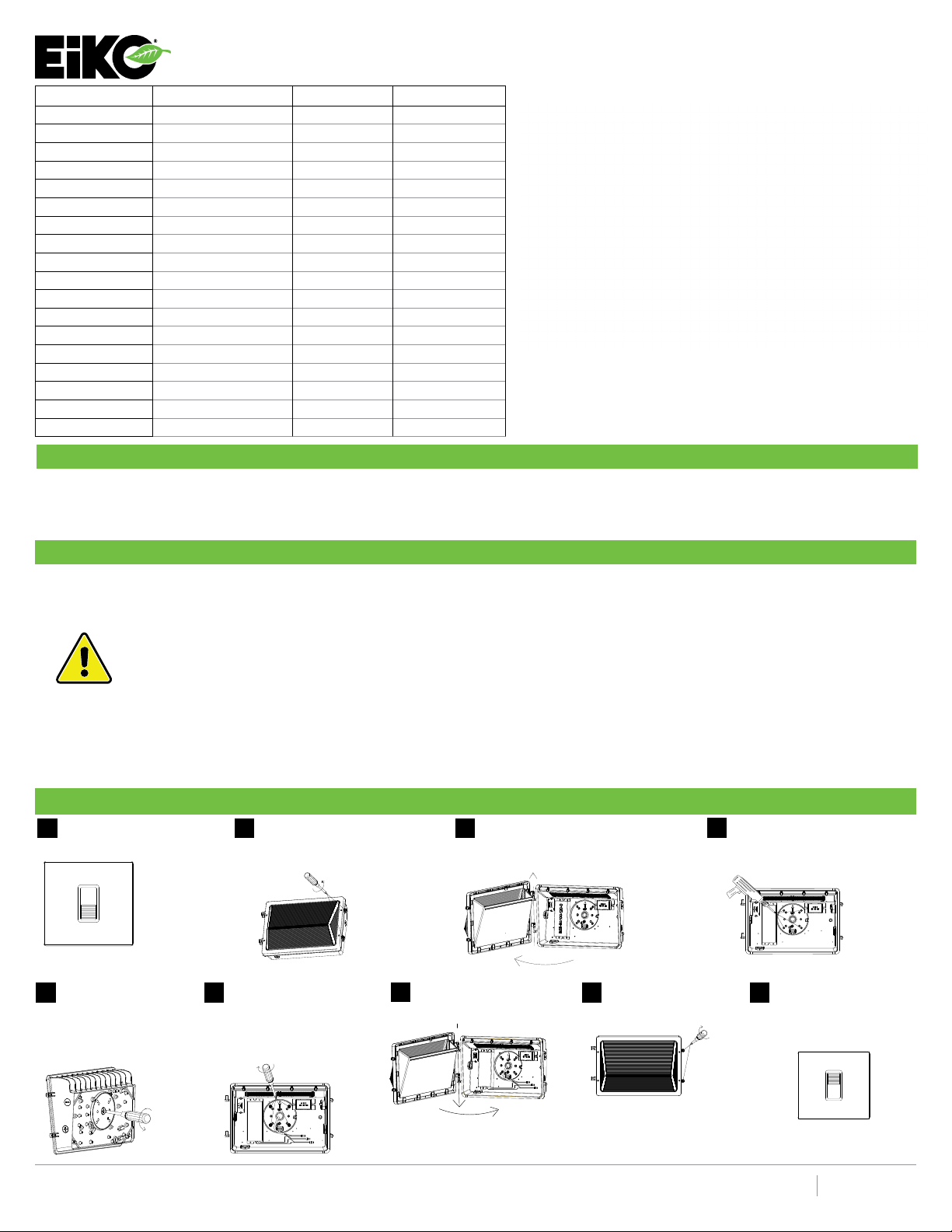

A. JUNCTION BOX INSTALLATION
1
Use a screwdriver to re-
move the plug. Attach
the EV A cotton pad to
bottom shell.
Lock the bottom shell on the
mounting seat with screws.
Connect the L,N and G wires
to power supply.
Mount the cover of the xture. Fix the xture with screws. Make sure the installation is
complete before turning on the
power switch.
2
.
Use a screwdriver to re-
move the screws on both
sides.
3
Open the xture, and remove the
upper cover of the xture.
Drill mounting holes with an
electric drill.
4
5 6 78 9
Turn o Power.
l k
l c c
ON
OFF
l k
l cc
ON
OFF

eiko.com
2
Rev. 04/19/23
©2023 EiKO Global, LLC. World Headquarters: 18000 W. 105th Street, 3rd Floor, Olathe, KS 66061 1.800.852.2217
Head Office, Canada: 7900 Goreway Drive, Unit 8, Brampton, ON L6T 5W6 1.888.741.2675
WFC1 Driver
Black (line) Purple (Dim+)
Gray (Dim-)
To LEDs cover
Cover connector
White (line)
Green (ground)
0-10V
Dimmer
Optional
Yellow / Green (ground)
TWP1 Driver

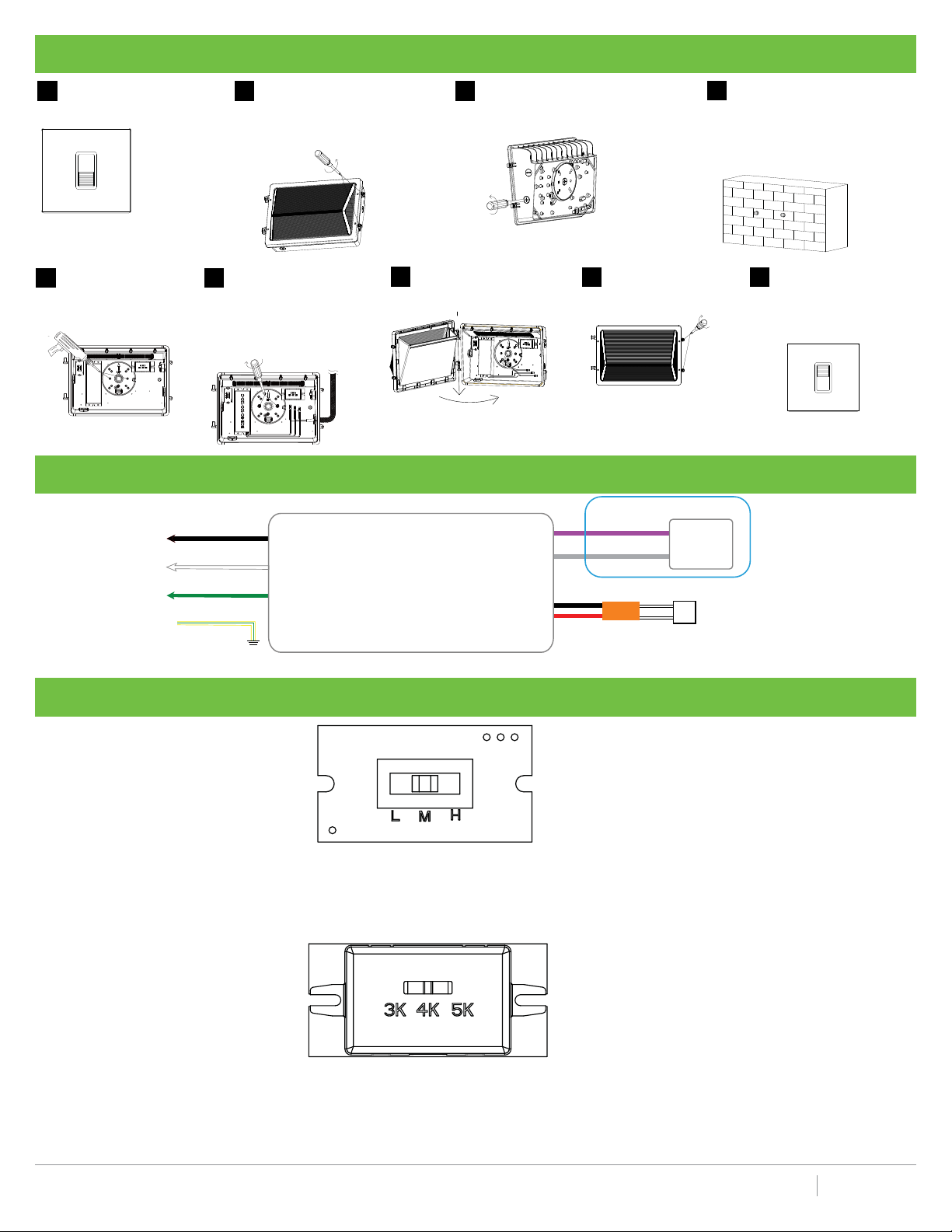

B. WALL MOUNT NSTALLATION
1
Turn o Power.
Drill mounting holes with
an electric drill.
Lock the bottom shell on the
mounting seat with screws.
Connect the L,N and G wires
to the power supply.
Mount the cover of the xture. Fix the xture with screws. Make sure the installation is
complete before turning on the
power switch.
2
.
.
Use a screwdriver to remove the
screws on both sides and remove
the upper cover of the xture.
3
Use a screwdriver to remove the
plug.
Drill mounting holes with
an electric drill. Push the ex-
pansion rubber plug into the
mounting hole on the wall.
4
5 6 78 9
WIRING SCHEMATIC
l k
l c c
ON
OFF
l k
l cc
ON
OFF
Note: refer to the wiring diagram included with the emergency battery if added to the xture.
INSTRUCTIONS FOR CCT & WATTAGE SELECTABLE AJUSTABLE
Wattage Adjustable Instruction
Turn the wattage adjustable knob to a certain wattage gear. The power of the lamp will change to the corresponding wattage. Ajustable
wattage range 25% - 100%.
Note: Please turn o the power before adjusting the wattage.
Color Turntable Instruction
1. The color temperature of the lamp turns to 3000K when the switch is set to 3K.
2. The color temperature of the lamp turns to 4000k when the switch is set to 4K.
2. The color temperature of the lamp turns to 5000k when the switch is set to 5K.
Note: Please turn o the power before adjusting the wattage color temperature.
1.

eiko.com
1
Rév. 23/04/21
©2023 EiKO Global, LLC. Siège mondial : 18000 W. 105th Street, 3rd Floor, Olathe, KS 66061 1.800.852.2217
Siège social, Canada : 7900 Goreway Drive, Unit 8, Brampton, ON L6T 5W6 1.888.741.2675
CODE DE COMMANDE NOD’ARTICLE WATT S TK
13664 TWP1-PS120-40-H 120/105/90W 4000K
13663 TWP1-PS120-40-U 120/105/90W 4000K
13665 TWP1-PS120-50-U 120/105/90W 5000K
13668 TWP1-PS120-FCCT-H 120/105/90W 30/40/5000K
13666 TWP1-PS120-FCCT-U 120/105/90W 30/40/5000K
13667 TWP1-PS120-FCCT-V 120/105/90W 30/40/5000K
13652 TWP1-PS45-40-H 45/35/25W 4000K
13651 TWP1-PS45-40-U 45/35/25W 4000K
13653 TWP1-PS45-50-U 45/35/25W 5000K
13656 TWP1-PS45-FCCT-H 45/35/25W 30/40/5000K
13654 TWP1-PS45-FCCT-U 45/35/25W 30/40/5000K
13655 TWP1-PS45-FCCT-V 45/35/25W 30/40/5000K
13658 TWP1-PS80-40-H 80/70/60W 4000K
13657 TWP1-PS80-40-U 80/70/60W 4000K
13659 TWP1-PS80-50-U 80/70/60W 5000K
13662 TWP1-PS80-FCCT-H 80/70/60W 30/40/5000K
13660 TWP1-PS80-FCCT-U 80/70/60W 30/40/5000K
13661 TWP1-PS80-FCCT-V 80/70/60W 30/40/5000K

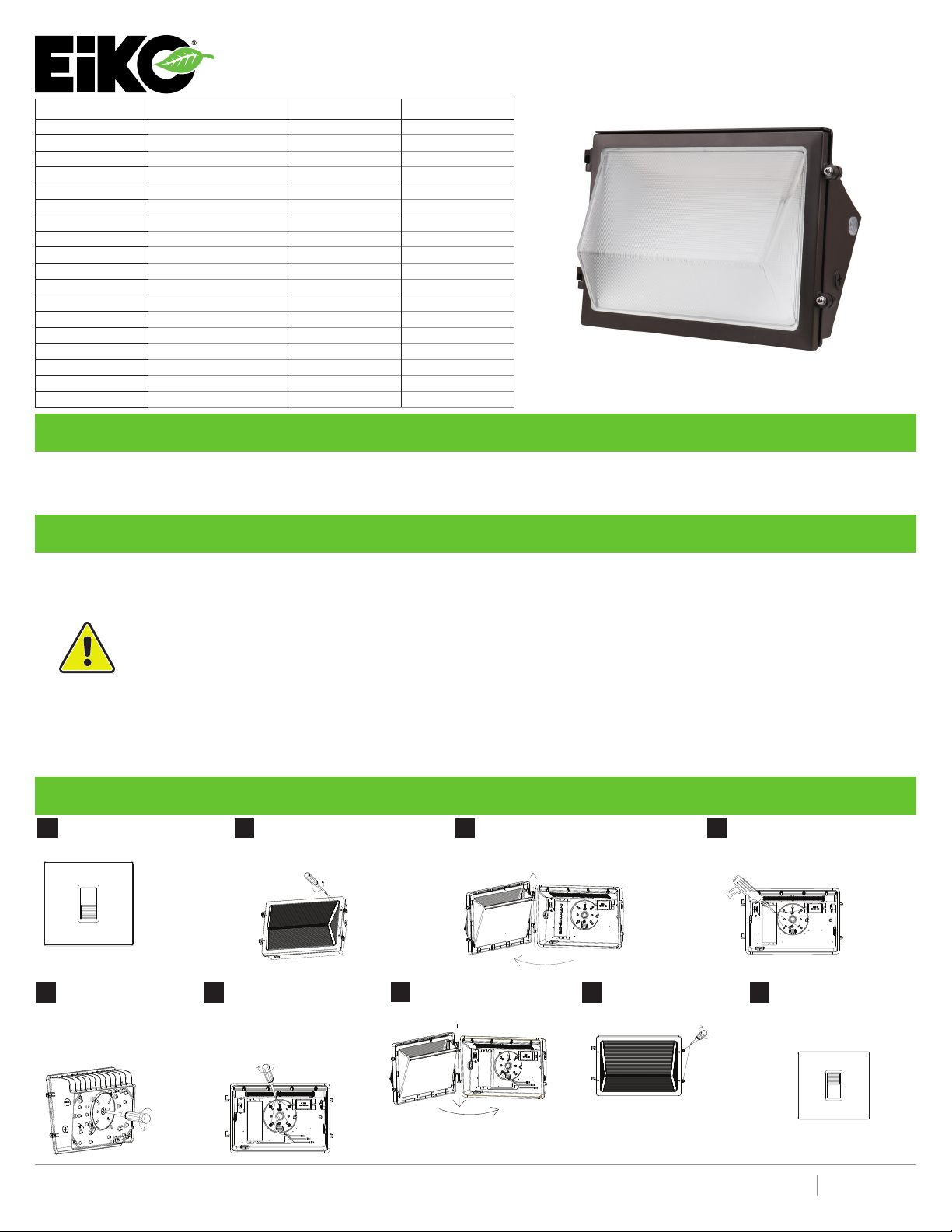

INSTRUCTIONS D’INSTALLATION
Série TWP1 - Luminaire mural traditionnel
VUE D’ENSEMBLE
CE QUE CONTIENT LA BOÎTE
• LuminaireTWP1
CE DONT VOUS AUREZ BESOIN
• Conducteurs d’alimentation électrique conformes aux
règlements locaux et nationaux en matière d’électricité
• Tournevis Phillips no2
• Lunettes de sécurité
Avant d’installer le luminaire, lire toutes les instructions et les conserver pour consultation ultérieure. Les instructions et les mesures de protection importantes contenues
dans ce document n’incluent pas toutes les conditions et situations pouvant survenir. Il importe de comprendre que le bon sens, la prudence et la précaution sont des quali-
tés qui ne sont pas inhérentes au produit. Il revient aux personnes qui manipulent le luminaire d’en faire preuve.
Pour toute information supplémentaire non présentée dans ce document, veuillez contacter un représentant local.
AVERTISSEMENTS ET SÉCURITÉ
• Risque de décharge électrique!
• S’assurer que le courant est COUPÉ au niveau du panneau électrique avant de commencer l’installation ou de faire l’entretien.
• Vérifier que la tension d’alimentation du site correspond à l’étiquette du luminaire.
• S’assurer que le couvercle est fermé pendant le fonctionnement.
• Toute modification du produit annule la garantie.
• La plage de température ambiante en fonctionnement normal ne doit pas dépasser -40°F à 104°F (-40°C à 40°C).
• Le câblage au luminaire doit être conforme au code national de l’électricité et à toutes les réglementations locales applicables.
IMPORTANT
A. INSTALLATION DANS LA BOÎTE DE JONCTION
1
Utilisez un tournevis pour
retirer la prise. Fixez le tampon
de coton EV A à l’enveloppe
inférieure.
Verrouillez l’enveloppe inférieure
sur le siège de montage à l’aide
de vis. Branchez les ls L, N et G à
l’alimentation électrique.
Montez le couvercle du luminaire. Fixez le luminaire à l’aide de vis. Assurez-vous que l’installation
est terminée avant de mettre
l’appareil sous tension.
2
.
Utilisez un tournevis pour retirer les
vis des deux côtés.
3
Ouvrez le luminaire et retirez le couvercle
supérieur du luminaire.
Percez les trous de montage à l’aide
d’une perceuse électrique.
4
Coupez l’alimentation.
ON
OFF
ALLUMÉ
ÉTEINT
ON
OFF
ALLUMÉ
ÉTEINT

eiko.com
2
Rév. 23/04/21
©2023 EiKO Global, LLC. Siège mondial : 18000 W. 105th Street, 3rd Floor, Olathe, KS 66061 1.800.852.2217
Siège social, Canada : 7900 Goreway Drive, Unit 8, Brampton, ON L6T 5W6 1.888.741.2675
Pilote TWP1
Noir (phase) Violet (grad+)
Gris (grad-)
Vers le couvercle DEL
Connecteur du couvercle
Blanc (phase)
Vert (terre)
Gradateur :
0 à 10 V
Facultatif
Jaune/Vert (terre)

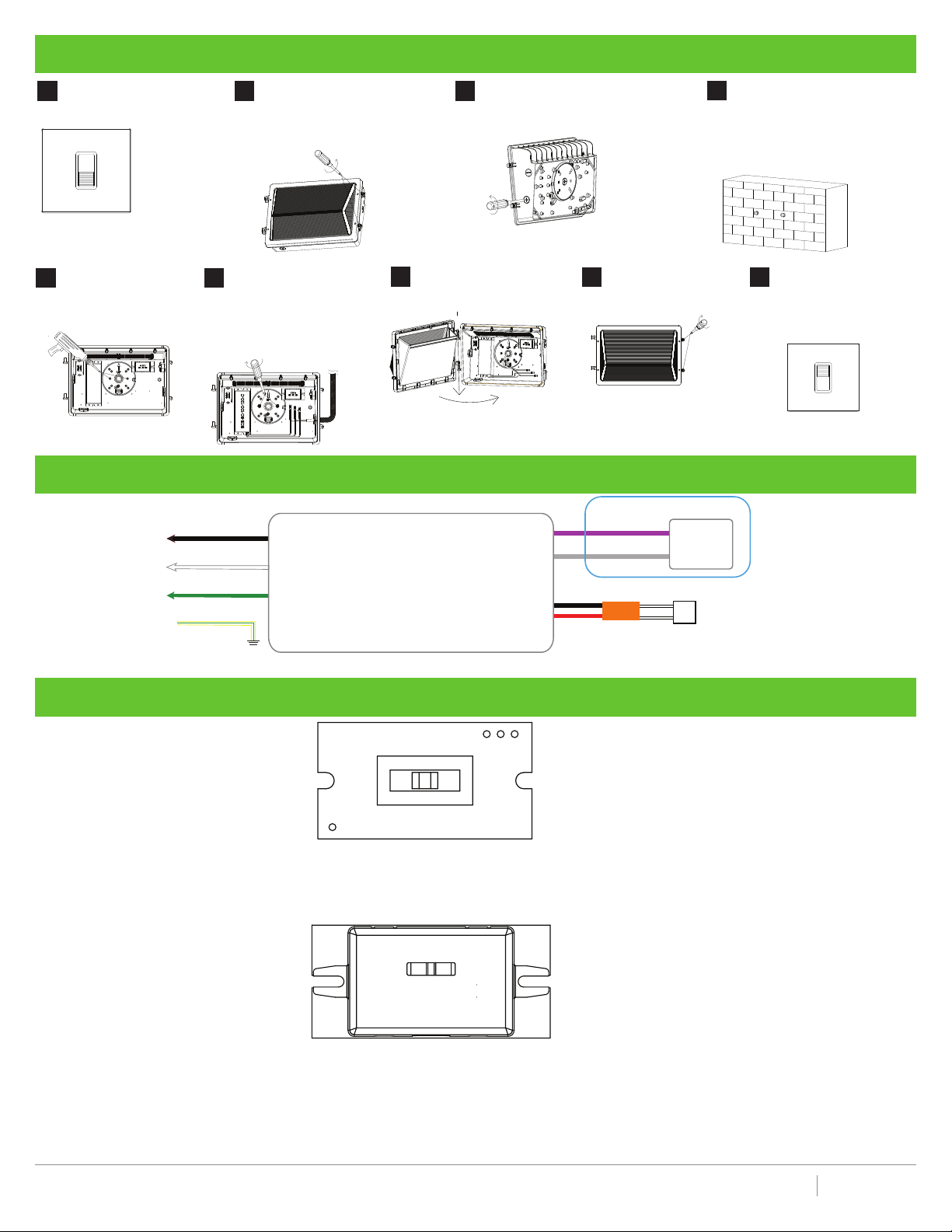

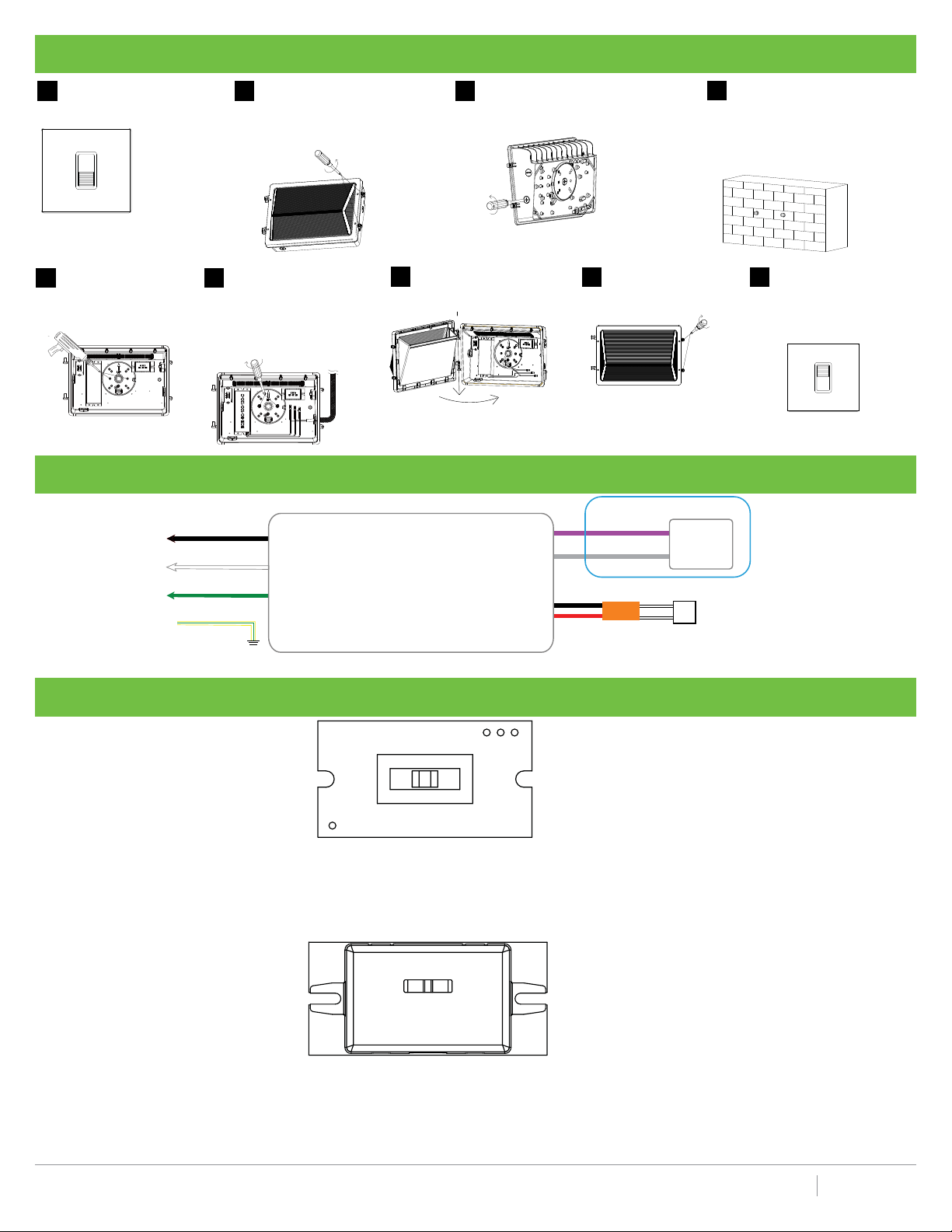

B. INSTALLATION POUR MONTAGE MURAL
1
Coupez l’alimentation.
Percez les trous de
montage à l’aide d’une
perceuse électrique.
Verrouillez l’enveloppe inférieure
sur le siège de montage à l’aide
de vis. Branchez les ls L, N et G à
l’alimentation électrique.
Montez le couvercle du luminaire. Fixez le luminaire à l’aide de vis. Assurez-vous que l’installation
est terminée avant de mettre
l’appareil sous tension.
2
.
.
Utilisez un tournevis pour retirer
les vis des deux côtés et retirez le
couvercle supérieur du luminaire.
3
Utilisez un tournevis pour
retirer la prise.
Percez les trous de montage à l’aide
d’une perceuse électrique. Poussez le
capuchon de caoutchouc d’expansion
dans le trou de montage sur le mur.
4
SCHÉMA DE CÂBLAGE
ON
OFF
ALLUMÉ
ÉTEINT
ON
OFF
ALLUMÉ
ÉTEINT
Remarque: Consultez le schéma de câblage fourni avec la batterie de secours si cette dernière est ajoutée au luminaire.
INSTRUCTIONS POUR LA SÉLECTION ET LE RÉGLAGE DE LA TK ET DE LA PUISSANCE
Instruction pour le réglage de la puissance
Tournez le bouton de réglage de la puissance jusqu’à un certain degré de puissance. La puissance de la lampe passera à la puissance
correspondante. Plage de puissance réglable de 25% à 100%.
Remarque: Veuillez couper l’alimentation avant de procéder au réglage de la puissance.
Instructions pour la sélection de la couleur
1. La température de couleur de la lampe passe à 3000K lorsque le commutateur est réglé à3K.
2. La température de couleur de la lampe passe à 4000k lorsque le commutateur est réglé à4K.
2. La température de couleur de la lampe passe à 5000k lorsque le commutateur est réglé à5K.
Remarque: Veuillez couper l’alimentation avant de procéder au réglage de la puissance de la température de couleur.
PM H
3K 4K 5K

eiko.com
1
Rev. 04/24/23
©2023 EiKO Global, LLC. Sede internacional: 18000 W. 105th Street, 3rd Floor, Olathe, KS 66061 1.800.852.2217
Oficina central, Canadá: 7900 Goreway Drive, Unit 8, Brampton, ON L6T 5W6 +1.888.741.2675
CÓDIGO DE ORDEN: ARTÍCULO WATTS CCT
13664 TWP1-PS120-40-H 120/105/90W 4000K
13663 TWP1-PS120-40-U 120/105/90W 4000K
13665 TWP1-PS120-50-U 120/105/90W 5000K
13668 TWP1-PS120-FCCT-H 120/105/90W 30/40/5000K
13666 TWP1-PS120-FCCT-U 120/105/90W 30/40/5000K
13667 TWP1-PS120-FCCT-V 120/105/90W 30/40/5000K
13652 TWP1-PS45-40-H 45/35/25W 4000K
13651 TWP1-PS45-40-U 45/35/25W 4000K
13653 TWP1-PS45-50-U 45/35/25W 5000K
13656 TWP1-PS45-FCCT-H 45/35/25W 30/40/5000K
13654 TWP1-PS45-FCCT-U 45/35/25W 30/40/5000K
13655 TWP1-PS45-FCCT-V 45/35/25W 30/40/5000K
13658 TWP1-PS80-40-H 80/70/60W 4000K
13657 TWP1-PS80-40-U 80/70/60W 4000K
13659 TWP1-PS80-50-U 80/70/60W 5000K
13662 TWP1-PS80-FCCT-H 80/70/60W 30/40/5000K
13660 TWP1-PS80-FCCT-U 80/70/60W 30/40/5000K
13661 TWP1-PS80-FCCT-V 80/70/60W 30/40/5000K
INSTRUCCIONES DE INSTALACIÓN
Serie TWP1 - Pack de pared tradicional
VISIÓN GENERAL
QUÉ HAY EN LA CAJA
• Artefacto TWP1
LO QUE NECESITA
• Suministros de cableado según los códigos eléctricos nacionales y locales
• Destornillador Phillips nº 2
• Gafas de seguridad
Antes de instalar el artefacto, lea todas las instrucciones y consérvelas para futuras consultas. Las instrucciones y las medidas importantes que aparecen en este documento
no incluyen todas las posibles condiciones y situaciones que podrían producirse. Se debe entenderse que el sentido común, la precaución y el cuidado son factores que no
pueden incorporarse a un producto. Estos factores deben ser asumidos por quienes cuidan y operan el artefacto.
Para obtener información adicional no contemplada en este documento, comuníquese con su representante local.
ADVERTENCIA Y SEGURIDAD
• ¡Riesgo de descarga eléctrica!
• Asegúrese de que el panel eléctrico se encuentra sin energía antes de iniciar la instalación o intentar cualquier tipo de mantenimiento.
• Verifique que la tensión de alimentación del sitio coincida con la etiqueta del producto de la luminaria
• Asegúrese de que la tapa está cerrada durante el funcionamiento
• Las modificaciones del producto anulan la garantía
• El rango de temperatura ambiente en funcionamiento normal no debe superar los -20° a 104°F (-4° a 40°C)
• El cableado del artefacto debe cumplir con el Código Eléctrico Nacional y con todas las normas locales de seguridad y electricidad aplicables
IMPORTANTE
A. INSTALACIÓN DE LA CAJA DE CONEXIONES
1
Utilice un destornillador para
quitar el tapón. Coloque la
almohadilla de algodón EV A
en la carcasa inferior.
Bloquee la carcasa inferior en el
asiento de montaje con tornillos.
Conecte los cables V, N y T a la
fuente de alimentación.
Monte la cubierta del artefacto. Fije la fijación con tornillos. Compruebe que la instalación
se completó antes de conectar
el interruptor de alimentación.
2
.
Utilice un destornillador para quitar
los tornillos de ambos lados.
3
Abra el aparato y retire la cubierta
superior del mismo.
Taladre los orificios de montaje
con un taladro eléctrico.
4
5 6 78 9
Conecte la alimentación.
ON
OFF
ON
OFF
ON
OFF
ON
OFF

eiko.com
2
Rev. 04/24/23
©2023 EiKO Global, LLC. Sede internacional: 18000 W. 105th Street, 3rd Floor, Olathe, KS 66061 1.800.852.2217
Oficina central, Canadá: 7900 Goreway Drive, Unit 8, Brampton, ON L6T 5W6 +1.888.741.2675
Controlador TWP1
Negro (Línea)
Violeta (Atenuación+)
Gris (Atenuación-)
A la cubierta LED
Conector de cubierta
Blanco (Línea)
Verde (Tierra)
Atenuador
0-10V
Opcional
Amarillo/Verde (Tierra)
B. INSTALACIÓN DEL MONTAJE DE PARED
1
Conecte la alimentación.
Taladre los orificios de montaje
con un taladro eléctrico.
Bloquee la carcasa inferior en el
asiento de montaje con tornillos.
Conecte los cables V, N y T a la
fuente de alimentación.
Monte la cubierta del artefacto. Fije la fijación con tornillos. Compruebe que la instalación
se completó antes de conectar
el interruptor de alimentación.
2
.
.
Utilice un destornillador para quitar
los tornillos de ambos lados y retire la
cubierta superior del artefacto.
3
Utilice un destornillador para
quitar el tapón.
Taladre los orificios de montaje con un
taladro eléctrico. Introduzca el tapón
de hule de expansión en el orificio de
montaje de la pared.
4
5 6 78 9
ESQUEMA DE CABLEADO
ON
OFF
ON
OFF
ON
OFF
ON
OFF
Nota: consulte el diagrama de cableado incluido con la batería de emergencia si se añade a la luminaria.
INSTRUCCIONES PARA CCT Y POTENCIA SELECCIONABLE AJUSTABLE
Interruptor ajustable de potencia
Gire el mando de ajuste de potencia hasta una determinada potencia. La energía de la lámpara cambiará a la potencia
correspondiente. Rango de potencia ajustable del 25% al 100%.
Aviso: Corte la fuente de energía antes de ajustar la potencia.
Instrucción del selector giratorio en color
1. La temperatura de color de la lámpara pasa a 3000K cuando el interruptor se coloca en 3K.
2. La temperatura de color de la lámpara pasa a 4000k cuando el interruptor se coloca en 4K.
2. La temperatura de color de la lámpara pasa a 5000k cuando el interruptor se coloca en 5K.
Aviso: Desconecte la alimentación antes de ajustar la temperatura de color en vatios.
B M A
3K 4K 5K
