Jinbei EF-300Bi User manual

EF-300Bi
LED-Dauerlicht
Continuous LED light
ANLEITUNG AUF DEUTSCH
MANUAL IN ENGLISH

2
Vor dem ersten Gebrauch...............................................4
Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Zeichenerklärung .......................................................4
Lieferumfang ............................................................ 5
Übersicht ................................................................6
Lampenstativ-Verbindungsmodi ...................................... 8
Beleuchtungsstärkemessung ..........................................9
Beschreibung der Funktion ............................................10
Jinbei App / Bluetooth®* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Technische Daten ...................................................... 16
Sicherheitshinweise .....................................................18
Entsorgung ..............................................................21
Konformität..............................................................21
Inhaltsverzeichnis
EF-300Bi
LED-Dauerlicht | Continuous LED light

3
Before the First Use ....................................................22
Intended Use ...........................................................22
Explanation of Symbols ................................................22
What‘s in the Box .......................................................23
Overview................................................................24
Lamp Tripod Connection Modes ......................................26
Illuminance Measurement ............................................. 27
Function Description ...................................................28
Jinbei App / Bluetooth®* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Technical Data..........................................................34
Safety Instructions.....................................................36
Disposal.................................................................39
Conformity .............................................................39
Content

4
Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und
die Sicherheitshinweise aufmerksam durch. Bewahren Sie die Bedie-
nungsanleitung zusammen mit dem Gerät für den späteren Gebrauch
auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen
diese Anleitung zur Verfügung. Wenn Sie das Gerät an Dritte weiterge-
ben, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.
Die folgenden Symbole werden in dieser Bedienungsanleitung, auf
der LED-Leuchte oder auf der Verpackung verwendet.
Mit diesem Symbol gekennzeichnete Produkte erfüllen alle
maßgeblichen Gemeinschaftsvorschriften des Europäischen
Wirtschaftsraums.
Mit diesem Zeichen gekennzeichnete Produkte werden mit
Gleichstrom betrieben.
Mit diesem Zeichen gekennzeichnete Produkte werden mit
Wechselstrom betrieben.
Vor dem ersten Gebrauch
Zeichenerklärung
Dieses Gerät ist nur als Foto- und Videobeleuchtung konzipiert. Es
darf nicht zu anderen Zwecken und insbesondere nicht zur häusli-
chen Raumbeleuchtung verwendet werden.
Bestimmungsgemäßer Gebrauch

5
Geräte mit diesem Zeichen haben eine zusätzliche oder ver-
stärkte Isolierung und entsprechen der Schutzklasse II.
Nur für innen. Geräte mit diesem Zeichen dürfen nur im Haus
betrieben werden (trockene Umgebung).
Zeichenerklärung

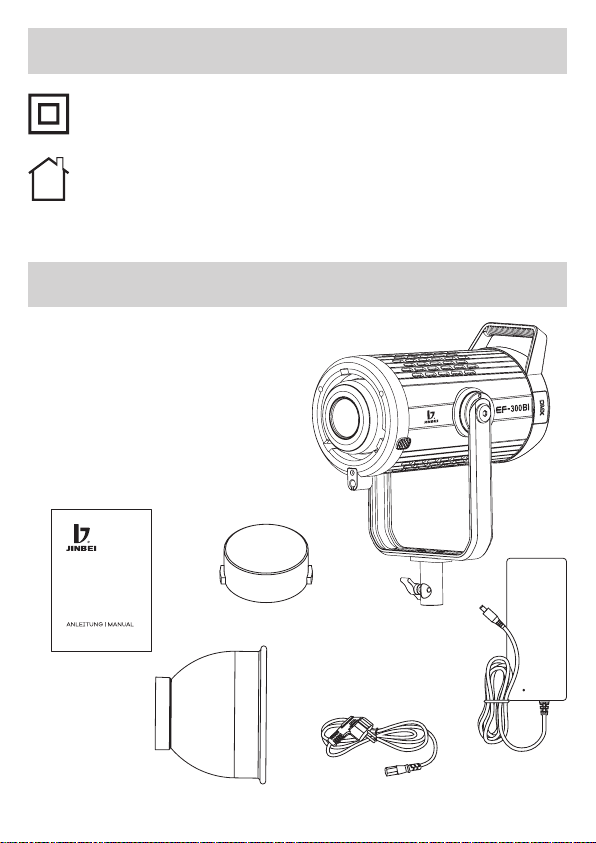

– EF-300Bi
– EF-Boost-Reektor70°
– Schutzkappe
– Netzteil
– Stromkabel für Netzteil
– Bedienungsanleitung
Lieferumfang

6
Verriegelungsknopf
U-Halterung
U-Halterung
Bowens S-Type-Anschluss
LED-Leuchte
Schirm-Halterung
Verriegelung des Lichtstativs
Lichteffekt-Drehknopf
Lichteffekt-Pause / Lichteffekt-
Wiedergabe-Knopf
Netzanschlussbuchse
Frequenz- / Lüfterschalter
Bluetooth®*-Schalter /
Reset
Funktionsknopf
WiFi-Einstellungs-Knopf
Ein- / Ausschalter
Übersicht
1
92
103
114
12
5
13
6
14
7
8
1
3
5
6
2
7 12
14
9
1110
8 13
4

7
WiFi-Symbol
Lichteffekt
Strom-Anzeige
Akku-Anzeige
Farbtemperatur
Kanäle
Gruppen
Bluetooth®*
Frequenzwert
Leistungswert
Lüfter-Symbol
Übersicht
15
16
17
18
19
20
21
22
15 22
25
23
24
16
17
18
19
20 21
23
24
25

8
Lampenstativ-Verbindungsmodi
Anschluss eines
Pro-Lampenstativs
Anschluss eines
normalen Lampenstativs mit
Spigot-Anschluss

9

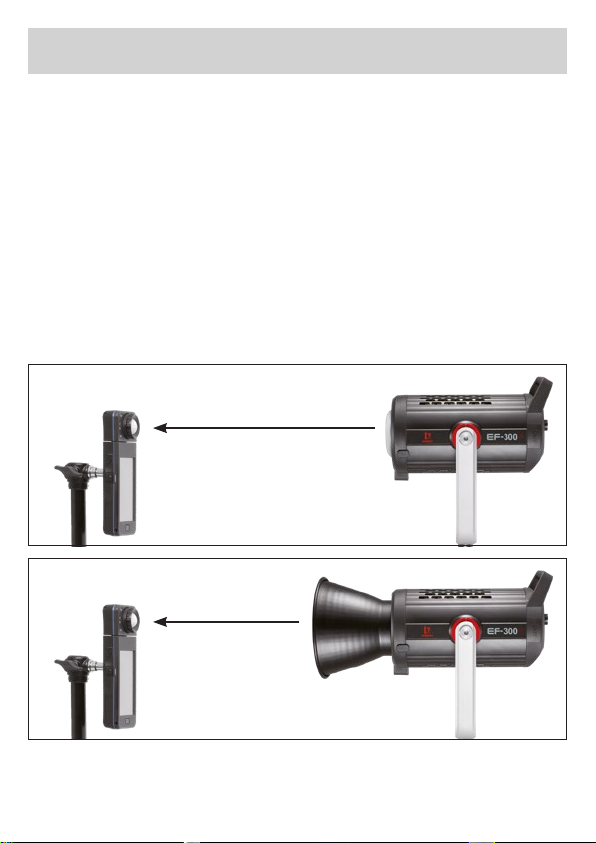

Die Messung von ungebündeltem Licht wird standardmäßig ohne
Reektorendurchgeführt.DerlineareAbstandvonderLED-Licht-
quelle zum Beleuchtungsstärkemesser beträgt 1 Meter.
WennderEinstrahlungswinkeldesReektorskleinerunddessen
Tiefe tiefer wird, dann wird das Licht gebündelt. Das Zentrum des
Lichts ist sehr hell, der umgebende Schein erscheint gedämpft. Der
Lichtverhältnis-Kontrast wird damit größer und das Licht am ent-
sprechenden Mittelpunkt der Messung wird gedämpft. Die Beleuch-
tungsstärke steigt.
Beleuchtungsstärkemessung
1 Meter
Ungebündeltes Licht
1 Meter
Reektor

10
Beschreibung der Funktion
Ein- / Ausschalten
1. Netzstrom:
Stecken Sie den Stecker des
Netzteils in die Netzanschluss-
buchse [9] und schließen Sie
das Gerät an das Stromnetz
an, drücken und halten Sie
den Ein-/Ausschalter [14], um
das Gerät einzuschalten. Das
Strom-Anzeige-Symbol[17]
wird im LC-Display angezeigt.
2. Optionaler Akku-Betrieb*:
Das EF-300Bi kann optional
über den Jinbei EF-VM V-
Mount-Akku-Adapter betrie-
ben werden. Stecken Sie dazu
ein Ende des Kabels in den
Akku-Adapter und das andere
Ende in die Netzanschluss-
buchse [9] und drücken Sie
den Ein-/Ausschalter [14],
um das Gerät zu starten. Es
können zwei V-Mount-Akkus
installiert werden. Das Akku-
Anzeige-Symbol [18] wird im
LC-Display angezeigt.

11
Beschreibung der Funktion
Einstellung der Helligkeit
Drehen Sie den Funktionsknopf [12], um die Helligkeit einzustellen.
Der Helligkeitsbereich lässt sich zwischen 1% und 100% einstellen, „--“
bedeutet, dass das LED-Dauerlicht ausgeschaltet ist.
Umschalten der Prozent- / Indexanzeige
Drücken Sie den Lichteffekt-Pause / Lichteffekt-Wiedergabe-Knopf
[8] lang, um die Prozent-/Index-Anzeige umzuschalten.
– Prozentuale Anzeige: 1% – 100%
– Index-Anzeige: 3.0 – 9.0
Einstellung der Farbtemperatur
Drücken Sie kurz den Funktionsknopf [12]. Das Symbol „K“ blinkt nun
im Display. Jetzt können Sie mit dem Funktionsknopf [12] die Farb-
temperatur einstellen.
– EinstellbereichderFarbtemperatur:2.700K–6.500K
Lüfter-Steuerung
Halten Sie den Frequenz- / Lüfterschalter [10] gedrückt, der Lüfter
schaltet sich ein und das LC-Display zeigt das Lüfter-Symbol [25] an.
Hinweis: Nachdem der Lüfter ausgeschaltet ist, wird die Helligkeit
automatisch auf 30% der ursprünglichen Helligkeit zurückgedreht.

12
Beschreibung der Funktion
Voreingestellte Lichteffekte
DrehenSiedenLichteffekt-Drehknopf[7],umindenModusfürvor-
eingestellte Lichteffekte zu gelangen.
DrehenSiedenLichteffekt-Drehknopf[7],umdengewünschten
Lichteffekt und dessen Frequenz einzustellen. Die Lichteffekte laufen
kontinuierlich weiter.
Drücken Sie den Lichteffekt-Pause / Lichteffekt-Wiedergabe-Knopf
[8], um den ausgewählten Effekt zu pausieren oder neu zu starten.
Um das das Lichteffekt-Menü zu verlassen, drehen Sie am Lichtef-
fekt-Drehknopf[7].
Es gibt 16 voreingestellte Lichteffekte, einstellbar in einer Frequenz
von 0–15. Drücken Sie die Lichteffekt-Pause /-Wiedergabe-Taste [8]
zum Anhalten oder um die Wiedergabe des Lichteffekts fortzusetzen.
Drücken Sie den Frequenz-Knopf [10] und drehen Sie anschließend
den Funktionsknopf [12] um die Frequenz des Lichteffekts einzustellen.
FX 0 Konstante Helligkeit
FX 1 TV
FX 2 Defekte Glühbirne
FX 3 Feuerwerk
FX 4 Sturm 1 (1x hohe Leistung mit 2x niedriger Leistung)
FX 5 Sturm 2 (1x hohe Leistung mit 3x niedriger Leistung)
FX 6 Sturm 3 (1x hohe Leistung mit 5x niedriger Leistung)
FX7 Blitz1(langsam)
FX 8 Blitz 2 (mittel)
FX 9 Blitz 3 (schnell)
FX 10 Feuer
FX 11 Atmen
FX 12 Paparazzi
FX 13 Starkes und schwaches Licht
FX 14 SOS
FX 15 Warnlicht

13
Beschreibung der Funktion
Drahtlose 2,4-GHz-Fernbedienung
Drücken Sie kurz den WiFi-Einstellungs-Knopf [13], das WiFi-Symbol
[23] blinkt. Durch Drehen des Funktionsknopfs [12] können Sie nun
die WiFi-Verbindung des EF-300Bi aktivieren oder deaktivieren.
Drücken Sie den WiFi-Einstellungs-Knopf [13] und stellen Sie mit dem
Funktionsknopf [12] die Gruppe (GR) und den Kanal (CH) nacheinan-
der ein.
– 32 Kanäle: 00 – 31
– 16 Gruppen: A / B / C / D / E / F / G / H / I / J / L / O / P / Q / S / U
Drahtlose Einstellungen
– 2, 4 GHz (b) / 2,4 GHz (p) / Bluetooth®* / Aus
– 2,4 GHz (p): EF-RC-Fernbedienung
(nicht im Lieferumfang enthalten)
Zurücksetzen der Bluetooth®*-Funktion
Drücken Sie den Bluetooth®*-Schalter / Reset [11] für ca. 2 Sekunden.
Das Bluetooth®*-Symbol [22] auf dem LC-Display blinkt, das Blue-
tooth®*-Reset ist nun in Gange. Wenn das Bluetooth®*-Symbol [22]
nicht mehr blinkt, ist das Bluetooth®*-Reset abgeschlossen. Sie kön-
nen die mobile App zur Steuerung verwenden.
DMX-Modus
DrückenSiedenWi-Einstellungs-Knopf[13]unddrehenSieden
Funktionsknopf [12] bis im oberen Rand des Displays „DMX“ er-
scheint.DrückenSiedenWi-Einstellungsknopferneut,„DMX“blinkt
nun und über Drehen des Funktionsknopfs können Sie nun den DMX-
Kanal Einstellen.

14
„Jinbei”-App / Bluetooth®*
Laden Sie die „Jinbei“-App für iOS aus dem App Store oder die „Stu-
dio“ App aus dem Amazon App Store für Android herunter (iOS 9.0
oder höher, Android 5.0 oder höher).
Verbindung mit dem Smartphone
1. Aktivieren Sie Bluetooth®* an Ihrem Smartphone.
2. Schalten Sie das Jinbei EF-300bi ein und aktivieren Sie im Einstel-
lungsmenüBluetooth®*,indemSiedenWi-Einstellungs-Knopf
[13] drücken und durch drehen des Funktionsknops [12] die WiFi-
Einstellung „Off“ erreichen. Drücken Sie anschließend den Blue-
tooth®*-Schalter / Reset [11], um Bluetooth®* zu aktivieren
3. Öffnen Sie die „Jinbei“-App, die Verbindung mit dem Smartphone
wird automatisch hergestellt.
Hinweis: Wenn Sie das LED-Licht mit der App auf einem anderen
Smartphone verbinden möchten, gehen Sie ins Menü, um das
Bluetooth®*-Signal zurückzusetzen.
Hinweis:
– Die Verbindung wird mit Hilfe von „Bluetooth®* Low Energy“ (BLE)
hergestellt. Hierfür ist eine Standort-Freigabe der App notwendig.
Die Verbindung zu dem LED-Licht wird direkt in der App herge-
stellt.

15
Erhältlich im
*Die Bluetooth®-Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG,
Inc. und die Verwendung dieser Marken durch Jinbei erfolgt unter Lizenz. Andere Waren-
zeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.
„Jinbei”-App / Bluetooth®*
Hinweis: Soll ein anderes Smartphone als bisher zur Nutzung des
Dauerlichts verwendet werden, so muss zunächst die Verbindung
zum vorigen Smartphone unterbrochen werden und das Dauerlicht
aus den Einstellungen in der App auf dem vorherigen Smartphone
gelöscht werden.

16
EF-300Bi
Leistung 300 W
Leistungsregelung Leistung 0 – 100% in 1%-Schritten; CCT-
Modus2.700K–6.500K
Beleuchtungsstärke 3.200K:27.100lx(0,5m),7.140lx(1m),
3.170lx(1,5m)
4.500K:37.600lx(0,5m),9.910lx(1m),
4.510 lx (1,5 m)
5.500 K: 32.600 lx (0,5 m), 8.650 lx (1 m),
3.900 lx (1,5 m)
OhneReektorgemessen
Farbtemperatur 2.700K–6.500K
Farbwiedergabeindex >97
Television Lighting
Consistency Index
> 98
Funkempfänger Integriert | 2,4 GHz | Reichweite > 100 m |
32 Kanäle (00 – 31) |
16 Gruppen (A – J / L / O / P / Q / S / U) |
Bluetooth®*-Funktion App-Steuerung
Bluetooth®*-Version 4.2
Frequenzband 2,402 – 2,480
Max. abgestrahlte Sen-
deleistung
6 dBm
Lichteffekte 16 (siehe Seite 12)
Technische Daten

17
EF-300Bi
Weitere Ausstattung LC-Display | Bowens S-type-Bajonett |
Schirmhalterung | Stativbefestigung |
Tragegriff | U-Halterung | Lüfter (Laut-
stärke max. 30 dB, ausschaltbar mit
einer maximalen Leistung von 30 %) |
Abstrahlwinkel>120°|DMX
Stromversorgung Input EF-300Bi: DC 12 48 V, 15 A Max.
Input Netzteil: AC 100 – 240 V, ~ 4,5 A Max.
Output Netzteil: DC 48 V 7,5A,
360 W
Maße | Gewicht 33,5 x 22,5 x 35,0 cm | 3,5 kg
Lieferumfang 1x EF-300Bi, 1x Schutzkappe,
1xEF-Boost-Reektor70°,1xNetzteil,
1x Stromkabel für Netzteil,
1x Bedienungsanleitung
Technische Daten
Wir behalten uns das Recht vor, Funktionen oder Parameter ohne weitere Ankündigung zu
aktualisieren. Druckfehler und Irrtümer vorbehalten. Das Reproduzieren dieser Bedienungs-
anleitung – auch auszugsweise – ist nicht gestattet.
*Die Bluetooth®-Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG,
Inc. und die Verwendung dieser Marken durch Jinbei erfolgt unter Lizenz. Andere Waren-
zeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

18
Sicherheitshinweise
Gefahr durch elektrischen Strom!
Fehlerhafte elektrische Installationen oder eine übermäßige Netz-
spannung können Stromschlag verursachen.
– Schließen Sie das Produkt nur dann an, wenn die Netzspannung
der Steckdose mit den Angaben auf dem Typenschild überein-
stimmt.
– Das Produkt an eine leicht zugängliche Steckdose anschließen,
damit Sie es bei Problemen schnell vom Netz trennen können.
– Nur das mitgelieferte Netzkabel benutzen.
– Verwenden Sie das Produkt nicht, wenn es sichtbar beschädigt ist
oder wenn das Kabel defekt ist.
– Wenn das Produkt oder das Zubehör beschädigt ist, muss es durch
denHersteller,dessenKundendienstodereineähnlichqualizierte
Person ausgetauscht bzw. repariert werden, um Gefährdungen zu
vermeiden.
– Das Gehäuse darf nicht geöffnet und Reparaturen dürfen aus-
schließlich von einem Fachmann ausgeführt werden. Wenden Sie
sich hierzu an eine Fachwerkstatt. Bei Reparaturen durch den
Benutzer, unsachgemäßem Anschluss oder Fehlbedienung werden
jegliche Haftung und alle Gewährleistungsansprüche ausge-
schlossen.
– Das Produkt nicht mit einer externen Zeitschaltuhr benutzen.
– Wenn Sie das Gerät für längere Zeit nicht benutzen, trennen Sie es
immer von der Stromquelle.
– Schützen Sie das Produkt vor Feuchtigkeit. Berühren Sie es nicht
mit nassen/feuchten Händen und tauchen Sie es nicht unter Was-
ser.
– Dieses Produkt ist nicht wasserdicht! Benutzen Sie dieses Produkt
nicht im Regen oder in nassen Umgebungen. Berühren Sie das
Produkt niemals bei Gewitter.
– Bevor Sie die Stromverbindung trennen, schalten Sie das Gerät am
Hauptschalter aus.

19
Sicherheitshinweise
Achtung!
– Niemals das Netzkabel als Tragegriff benutzen.
– ProduktundZubehörvonoffenenFlammen,heißenOberächen
undleichtentammbarenMaterialienfernhalten.
– Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr dar-
stellt.
– Knicken Sie das Netzkabel nicht und legen Sie es nicht über schar-
fe Kanten.
Achtung!
Gefahr für Kinder und Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten (z. B. teilweise Behinderte,
ältere Personen mit eingeschränkten körperlichen und geistigen
Fähigkeiten) oder mangelnder Erfahrung und Know-how (z.B. ältere
Kinder).
– Dieses Produkt kann von Personen mit eingeschränkten physi-
schen, sensorischen oder geistigen Fähigkeiten oder mangelnder
Erfahrung und Know-how benutzt werden, sofern diese beauf-
sichtigt werden oder eine Anleitung zur sicheren Verwendung des
Produktes erhalten haben und die sich aus dem Gebrauch ent-
stehenden möglichen Gefahren verstehen. Kinder dürfen mit dem
Produkt nicht spielen. Das Produkt darf von Kindern nicht gereinigt
odergepegtwerden.HaltenSieKinderunterachtJahrenvom
Produkt und den Zubehörteilen fern.
– Stecken Sie keine Gegenstände in das Produkt.
– Das Produkt während des Betriebs nicht unbeaufsichtigt lassen.
– Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile
und die Verpackungsmaterialien von Kindern und Haustieren fern,
um Unfällen und Erstickung vorzubeugen.
– NurzurBeleuchtungfürfotograscheZwecke.Nichtfürdiedauer-
hafte Raumbeleuchtung geeignet.

20
Sicherheitshinweise
– Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch Zug-
führer während der Fahrt mit diesem Produkt. Der Fahrer kann ge-
blendet werden und so einen Unfall verursachen. Dieses gilt auch
für nicht aufgeführte Personen oder Gruppen, wenn durch eine
mögliche Blendung ein Unfall verursacht werden könnte.
– Leuchten Sie nicht direkt in die Augen von Personen und Tieren, da
dies zu Schädigungen der Netzhaut, Sehstörungen und sogar zur
Erblindung führen kann.
– Sorgen Sie für ausreichende Belüftung während des Betriebs. Die
Belüftungsschlitze des Geräts niemals abdecken.
– Nutzen oder lagern Sie das Gerät nicht bei hohen Temperaturen
oder in geschlossenen Räumen mit direkter Sonneneinstrahlung.
BeiUmgebungstemperaturenvonmehrals40°CsolltedasPro-
dukt nicht mehr genutzt werden.
Hinweis: NurzurBeleuchtungfürfotograscheZwecke.Nichtfürdie
dauerhafte Raumbeleuchtung geeignet.
