DOriginalbetriebsanleitung
Schmutzwasserpumpe
GB Original operating instructions
Dirty Water Pump
FMode d’emploi d’origine
Pompe eaux usées
IIstruzioni per l’uso originali
Pompa per acque reflue
SOriginal-bruksanvisning
Smutsvattenpump
HR/ Originalne upute za uporabu
BIH Pumpa za prljavu vodu
RS Originalna uputstva za upotrebu
Pumpa za prljavu vodu
Anl_GH_DP_7835_SPK1.indb 1Anl_GH_DP_7835_SPK1.indb 1 19.09.12 16:3619.09.12 16:36

- 2 -
1
2
4
1
3
3
ca. 25mm
(1“)
2
ca. 33,3mm
(G1)
ca. 32 mm
(1 1/4“)
5
Anl_GH_DP_7835_SPK1.indb 2Anl_GH_DP_7835_SPK1.indb 2 19.09.12 16:3619.09.12 16:36

D
- 3 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
11. Fehlersuchplan
Anl_GH_DP_7835_SPK1.indb 3Anl_GH_DP_7835_SPK1.indb 3 19.09.12 16:3619.09.12 16:36

D
- 4 -
Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Anl_GH_DP_7835_SPK1.indb 4Anl_GH_DP_7835_SPK1.indb 4 19.09.12 16:3619.09.12 16:36

D
- 5 -
 Achtung!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
 Warnung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Vorsicht!
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist
die Benutzung des Gerätes nur mit Fehler-
strom-Schutzschalter mit einem auslösenden
Nennstrom bis 30 mA (nach VDE 0100 Teil
702 und 738) zulässig.
Das Gerät ist nicht zum Einsatz in Schwimm-
becken, Planschbecken jeder Art und sons-
tigen Gewässern geeignet, in welchen sich
während des Betriebs Personen oder Tiere
aufhalten können. Ein Betrieb des Gerätes
während des Aufenthalts von Mensch oder
Tier im Gefahrenbereich ist nicht zulässig.
Fragen Sie Ihren Elektrofachmann!
Dieses Gerät ist nicht dafür bestimmt, durch Per-
sonen (einschließlich Kinder) mit eingeschränk-
ten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder
mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zustän-
dige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit dem Gerät spielen.
Achtung!
• Bevor Sie das Gerät in Betrieb nehmen, las-
sen Sie fachmännisch prüfen, ob die Erdung,
Nullung oder Fehlerstromschutzschaltung
den Sicherheitsvorschriften der Energie-
Versorgungsunternehmen entsprechen und
einwandfrei funktionieren.
• Die elektrischen Steckverbindungen sind vor
Nässe zu schützen.
• Bei Überschwemmungsgefahr die Steckver-
bindungen im überflutungssicheren Bereich
anbringen.
• Die Förderung von aggressiven Flüssig-
keiten, sowie die Förderung von abrasiven
(schmirgelnden) Stoffen ist auf jeden Fall zu
vermeiden.
• Das Gerät ist vor Frost zu schützen.
• Das Gerät ist vor Trockenlauf zu schützen.
• Der Zugriff von Kindern ist durch geeignete
Maßnahmen zu verhindern.
• Verschmutzung der Flüssigkeit könnte durch
Ausfließen von Schmiermitteln auftreten.
2. Gerätebeschreibung und
Lieferumfang

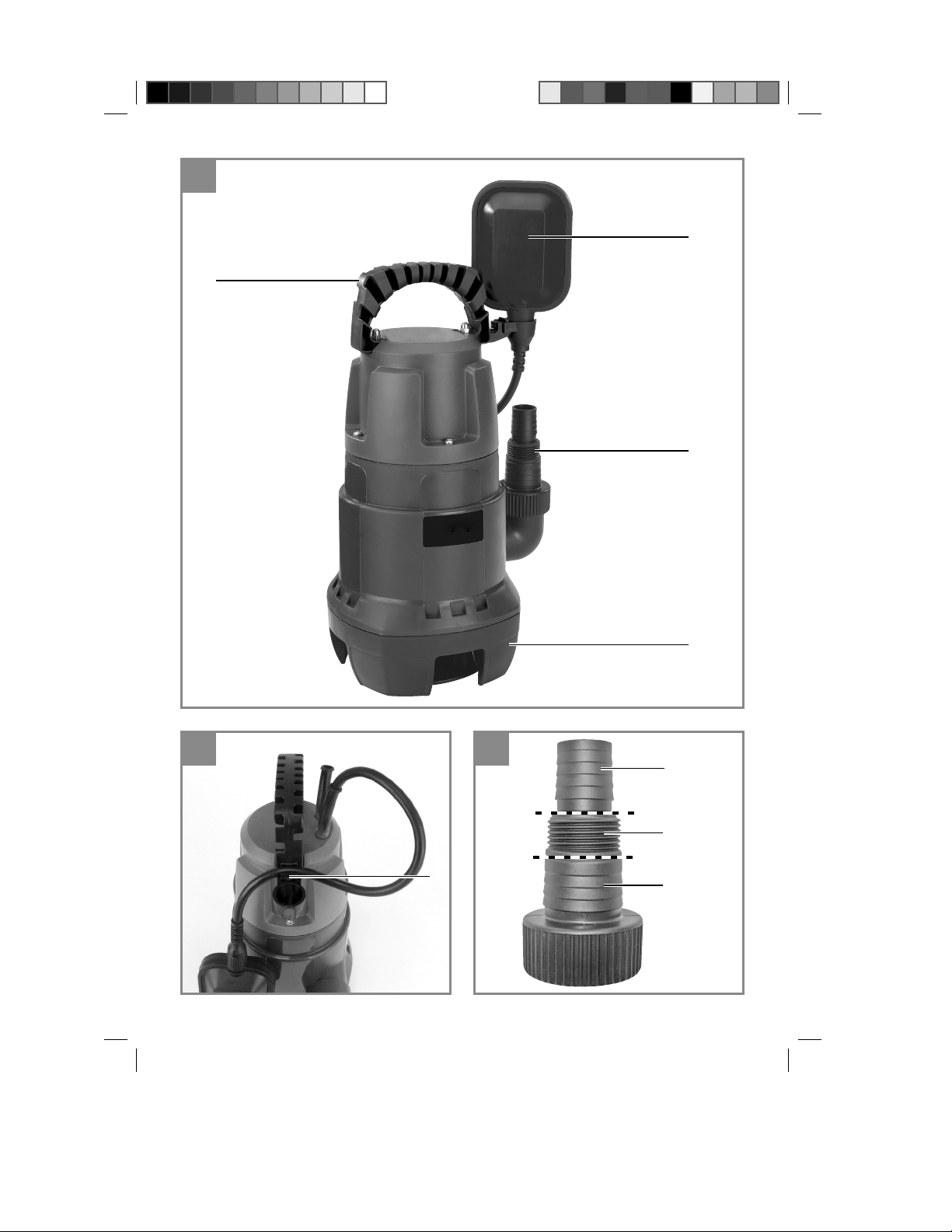

2.1 Gerätebeschreibung (Bild 1)
1. Schwimmschalter
2. Universal-Schlauchanschluss
3. Ansaugkorb
4. Handgriff
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelege-
nen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garan-
tiebestimmungen am Ende der Anleitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Anl_GH_DP_7835_SPK1.indb 5Anl_GH_DP_7835_SPK1.indb 5 19.09.12 16:3619.09.12 16:36

D
- 6 -
ACHTUNG
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Schmutzwasserpumpe
• Universal-Schlauchanschluss
• Originalbetriebsanleitung
3. Bestimmungsgemäße
Verwendung
Das von Ihnen erworbene Gerät ist für die För-
derung von Wasser mit einer maximalen Tempe-
ratur von 35° C bestimmt. Das Gerät darf nicht
für andere Flüssigkeiten, insbesondere nicht für
Motorenkraftstoffe, Reinigungsmittel und sonstige
chemische Produkte verwendet werden!
Klären Sie vor dem Betrieb der Pumpe mögliche
Sonderbedingungen für die Installation!
Wenn z.B. ein Stromausfall, eine Verschmutzung
oder eine defekte Abdichtung zu Sachschäden
führen können, sind zusätzliche Schutzmaßnah-
men zu installieren.
Diese Schutzmaßnahmen sind zum Beispiel:
parallel laufende Pumpen auf einem getrennt ab-
gesicherten Stromkreis,
Feuchtigkeitssensoren zur Abschaltung,
und ähnliche Sicherheitseinrichtungen.
In Zweifelsfällen lassen Sie sich unbedingt von
einem Sanitärfachmann beraten.
Das Gerät findet aber auch überall dort Anwen-
dung, wo Wasser umgefördert werden muss, z.B.
im Haushalt, im Garten, und vielen Anwendungen
mehr. Es darf nicht für den Betrieb von Schwimm-
becken verwendet werden!
Bei Benutzung des Gerätes in Gewässern mit
natürlichem, schlammigem Boden stellen Sie das
Gerät leicht erhöht auf, z.B. auf Ziegelsteinen.
Für Dauerbenutzung, z.B. als Umwälzpumpe im
Teich, ist das Gerät nicht bestimmt. Die zu erwar-
tende Lebenszeit des Gerätes wird sich dadurch
deutlich verkürzen, da das Gerät nicht für eine
andauernde Belastung konstruiert wurde.
Das Gerät darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausge-
hende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verlet-
zungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss ..............................230 V ~ 50 Hz
Aufnahmeleistung ................................. 780 Watt
Fördermenge max. ...............................15.700 l/h
Förderhöhe max. ........................................... 8 m
Eintauchtiefe max. ......................................... 8 m
Wassertemperatur max. ............................. 35° C
Schlauchanschluss .......ca. 47,8 mm (G 1 1/2) IG
Fremdkörper max.: ................................Ø 35 mm
Schaltpunkthöhe: EIN ..................max. ca. 50 cm
Schaltpunkthöhe: AUS ....................min. ca. 5 cm
Schutzart ......................................................IPX8
5. Vor Inbetriebnahme
5.1 Die Installation
Die Installation des Gerätes erfolgt entweder:
• Stationär mit fester Rohrleitung
oder
• Stationär mit flexibler Schlauchleitung
Hinweis:
Die maximale Fördermenge kann nur mit dem
größtmöglichen Leitungsdurchmesser erreicht
werden, beim Anschluss kleinerer Schläuche
oder Leitungen wird die Fördermenge reduziert.
Bei Verwendung des Universal-Schlauchan-
schlusses (Abb. 1/Pos. 2) sollte dieser deshalb
wie in Abb. 3 gezeigt bis zum genutzten An-
schluss gekürzt werden, um die Fördermenge
nicht unnötig zu reduzieren. Flexible Schlauchlei-
tungen sind mit einer Schlauchschelle (nicht im
Lieferumfang enthalten) am Universal-Schlauch-
anschluss zu befestigen.
Anl_GH_DP_7835_SPK1.indb 6Anl_GH_DP_7835_SPK1.indb 6 19.09.12 16:3619.09.12 16:36

D
- 7 -
Zu beachten!
Bei der Installation ist zu beachten, dass das Ge-
rät niemals freihängend an die Druckleitung oder
am Stromkabel montiert werden darf. Das Gerät
muss an dem dafür vorgesehenen Tragegriffoder
der Aufhängeöse aufgehängt werden, bzw. auf
dem Schachtboden aufliegen. Um eine einwand-
freie Funktion des Gerätes zu gewährleisten,
muss der Schachtboden immer frei von Schlamm
oder sonstigen Verunreinigungen sein. Bei zu
geringem Wasserspiegel kann der im Schacht
befindliche Schlamm schnell eintrocknen und
das Gerät am Anlaufen hindern. Deshalb ist es
notwendig, das Gerät regelmäßig zu prüfen (An-
laufversuche durchführen).
Hinweis:
Der Pumpenschacht sollte mindestens die Ab-
messungen von 50 x 50 x 50 cm haben, damit
sich der Schwimmschalter frei bewegen kann.
5.2 Der Netzanschluss
Das von Ihnen erworbene Gerät ist bereits mit
einem Schutzkontaktstecker versehen. Das Gerät
ist bestimmt für den Anschluss an eine Schutz-
kontaktsteckdose mit 230 V ~ 50 Hz.Vergewis-
sern Sie sich, dass die Steckdose ausreichend
abgesichert ist (mind. 6 A) und einwandfrei in
Ordnung ist. Führen Sie den Netzstecker in die
Steckdose ein und das Gerät ist somit betriebs-
bereit.
Achtung!
Diese Arbeit ist nur von einem Fachmann des
Elektrohandwerks oder vom Kundendienst durch-
zuführen, um Gefährdungen zu vermeiden.
6. Bedienung
Nachdem Sie diese Installations- und Betriebsan-
weisung genau gelesen haben, können Sie unter
Beachtung folgender Punkte das Gerät in Betrieb
nehmen:
• Prüfen Sie, dass das Gerät sicher aufgestellt
ist.
• Prüfen Sie, dass die Druckleitung ordnungs-
gemäß angebracht wurde.
• Vergewissern Sie sich, dass der elektrische
Anschluss 230 V ~ 50 Hz beträgt.
• Überprüfen Sie den ordnungsgemäßen Zu-
stand der elektrischen Steckdose.
• Vergewissern Sie sich, dass niemals Feuch-
tigkeit oder Wasser an den Netzanschluss
kommt.
• Vermeiden Sie, dass das Gerät trocken läuft.
Einstellung des Ein/Aus-Schaltpunktes:
Der Ein- bzw. Ausschaltpunkt des Schwimmer-
schalters kann durch Veränderung des Schwim-
merschalters in der Schwimmschalterrasterung
eingestellt werden (Bild 2/Pos. 5).
Bitte prüfen Sie vor Inbetriebnahme folgende
Punkte:
• Der Schwimmschalter muss so angebracht
sein, dass die Schaltpunkthöhe: EIN und die
Schaltpunkthöhe: AUS leicht und mit wenig
Kraftauf-wand erreicht werden kann. Prüfen
Sie dies, indem Sie das Gerät in ein Gefäß,
gefüllt mit Wasser, stellen und den Schwimm-
schalter mit der Hand vorsichtig hochheben
und anschließend wieder senken. Dabei kön-
nen Sie sehen, ob das Gerät sich ein, bzw.
ausschaltet.
• Achten Sie auch darauf, dass der Abstand
zwischen dem Schwimmschalterkopf und der
Kabelhalterung nicht kleiner als 10 cm ist. Bei
zu geringem Abstand wird die einwandfreie
Funktion nicht gewährleistet.
• Achten Sie bei der Einstellung des Schwimm-
schalters darauf, dass der Schwimmschalter
nicht vor dem Ausschalten des Gerätes den
Boden berührt. Achtung! Gefahr des Trocken-
laufes.
Manueller Betrieb:
Der Schwimmschalter muss wie in Bild 1 montiert
werden. Somit läuft das Gerät ständig. Das Gerät
darf in dieser Betriebsart nur unter Aufsicht be-
nutzt werden, um Trockenlauf zu vermeiden. Das
Gerät muss abgeschaltet werden (Netzstecker
ziehen), sobald kein Wasser mehr aus der Druck-
leitung austritt.
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
Anl_GH_DP_7835_SPK1.indb 7Anl_GH_DP_7835_SPK1.indb 7 19.09.12 16:3619.09.12 16:36

D
- 8 -
8. Reinigung, Wartung und
Ersatzteilbestellung
Vor jeder Wartungsarbeit den Netzstecker ziehen.
8.1 Reinigung
• Bei transportabler Verwendung sollte das Ge-
rät nach jedem Gebrauch mit klarem Wasser
gereinigt werden.
• Bei stationärer Installation empfiehlt sich alle
3 Monate die Funktion des Schwimmschal-
ters zu überprüfen.
• Fusseln und faserige Partikel, die sich im Ge-
häuse eventuell festgesetzt haben, mit einem
Wasserstrahl entfernen.
• Alle 3 Monate Schachtboden von Schlamm
befreien und auch die Schachtwände reini-
gen.
• Den Schwimmschalter mit klarem Wasser von
Ablagerungen reinigen.
8.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi-
nalverpackung auf.
Anl_GH_DP_7835_SPK1.indb 8Anl_GH_DP_7835_SPK1.indb 8 19.09.12 16:3619.09.12 16:36

D
- 9 -
11. Fehlersuchplan
Störungen Mögliche Ursache Behebung
Gerät läuft nicht an - Netzspannung fehlt
- Schwimmschalter schaltet nicht
- Netzspannung überprüfen
- Schwimmschalter in höhere Stel-
lung bringen
Gerät fördert nicht - Einlaufsieb verstopft
- Druckschlauch geknickt
- Einlaufsieb mit Wasserstrahl reini-
gen
- Knickstelle beheben
Gerät schaltet nicht
aus
- Schwimmschalter kann nicht absin-
ken
- Gerät auf dem Schachtboden rich-
tig aufstellen
Fördermenge unge-
nügend
- Einlauf verstopft
- Leistung verringert, durch stark
verschmutzte und schmirgelnde
Wasserbeimengungen
- Einlauf reinigen
- Gerät reinigen und Verschleißteile
ersetzen
Gerät schaltet nach
kurzer Laufzeit ab
- Motorschutz schaltet das Gerät we-
gen zu starker Wasserverschmut-
zung ab
- Wassertemperatur zu hoch, Motor-
schutz schaltet ab
- Netzstecker ziehen und Gerät so-
wie Schacht reinigen
- Auf maximale Wassertemperatur
von 35 Grad achten!
Anl_GH_DP_7835_SPK1.indb 9Anl_GH_DP_7835_SPK1.indb 9 19.09.12 16:3619.09.12 16:36

D
- 10 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_GH_DP_7835_SPK1.indb 10Anl_GH_DP_7835_SPK1.indb 10 19.09.12 16:3619.09.12 16:36

D
- 11 -
Garantiebestimmungen
Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Gerä-
teaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsan-
sprüche unberührt bleiben.
Kategorie Beispiel Garantieleistung
Mängel an Material oder Kons-
truktion
24 Monate
Verschleißteile* Pumpenrad 6 Monate
Verbrauchsmaterial/
Verbrauchsteile*
Garantie nur bei Sofortdefekt
(24h nach Kauf / Kaufbelegda-
tum)
Fehlteile 5 Arbeitstage
* nicht zwingend im Lieferumfang enthalten!
Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der
zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb
von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf
angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird.
Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit bei-
liegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue
Fehlerbeschreibung anzugeben.
Beantworten Sie hierfür folgende Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_GH_DP_7835_SPK1.indb 11Anl_GH_DP_7835_SPK1.indb 11 19.09.12 16:3619.09.12 16:36

D
- 12 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch
über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-
tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie
kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-
fehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerä-
tes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb-
lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt
daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei
gleichzusetzenden Tätigkeiten eingesetzt wird.
Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe-
achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der
Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), miss-
bräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwen-
dung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs-
und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine
oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen)
sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere
für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch
erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.
3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche
sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät porto-
frei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonsti-
gen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf!
Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von
unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Garantiebestimmungen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Telefon: +49 [0] 180 5 120 509 · Telefax +49 [0] 180 5 835 830
(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)
Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.
E-Mail: [email protected]o · Internet: www.isc-gmbh.info
Anl_GH_DP_7835_SPK1.indb 12Anl_GH_DP_7835_SPK1.indb 12 19.09.12 16:3619.09.12 16:36

D
- 13 -

Service Hotline: [phone] · www.isc-gmbh.info · Mo-Fr 8:00-18:00 Uhr
(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)
1
Name:
2
Straße / Nr.: PLZ: Ort:
Retouren-Nr. iSC: Telefon: Mobil:
Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:
3
Sehr geehrte Kundin, sehr geehrter Kunde, bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau.Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriffen wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.
Garantie JA NEIN Kaufbeleg-Nr. / Datum:
4
1Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l 2Ihre Anschrift eintragen
3Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l 4Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen
Anl_GH_DP_7835_SPK1.indb 13Anl_GH_DP_7835_SPK1.indb 13 19.09.12 16:3619.09.12 16:36

GB
- 14 -
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Replacing the power cable
8. Cleaning, maintenance and ordering of spare parts
9. Disposal and recycling
10. Storage
11. Troubleshooting guide
Anl_GH_DP_7835_SPK1.indb 14Anl_GH_DP_7835_SPK1.indb 14 19.09.12 16:3619.09.12 16:36

GB
- 15 -
Caution - Read the operating instructions to reduce the risk of inquiry
Anl_GH_DP_7835_SPK1.indb 15Anl_GH_DP_7835_SPK1.indb 15 19.09.12 16:3619.09.12 16:36

GB
- 16 -
Important!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
Caution!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
 Caution!
In stagnant water bodies, garden ponds,
swimming ponds and their surrounding are-
as the unit may only be used with an earth-
leakage circuit breaker with an actuating ra-
ted current of up to 30 mA (according to VDE
0100 Part 702 and 738).
The equipment is not designed for use in
swimming pools and paddling pools of any
kind or other bodies of water in which people
or animals may be present during operation.
It is prohibited to operate the equipment if a
person or animal is in the danger area. Ask
your electrician!
This equipment is not designed to be used by
people (including children) with limited physical,
sensory or mental capacities or those with no
experience and/or knowledge unless they are su-
pervised by a person who is responsible for their
safety or they have received instructions from
such a person in how to use the equipment safely.
Children must always be supervised in order to
ensure that they do not play with the equipment.
Important!
• Before you put the equipment into operation,
arrange for a specialist to check that the
- earthing
- protective multiple earthing
- residual-current operated circuit-breaker
circuit
comply with the safety regulations of the pow-
er supply company and work correctly.
• The electrical plug-in connections must be
protected from wet conditions.
• If there is a risk of flooding, place the plug-in
connections in an area which is safe from
flooding.
• Strictly avoid pumping aggressive liquids and
abrasive substances.
• Protect the equipment from frost.
• Protect the equipment from dry running.
• Take suitable measures to keep the equip-
ment out of the reach of children.
• There is a risk of the liquid becoming conta-
minated by escaping lubricant.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Handle
2. Universal hose connection
3. Intake cage
4. Floating switch
2.2 Items supplied
Please check that the article is complete as spe-
cified in the scope of delivery. If parts are missing,
please contact our service center or the nearest
branch of the DIY store where you made your
purchase at the latest within 5 work days after
purchasing the article and upon presentation of
a valid bill of purchase. Also, refer to the warranty
table in the warranty provisions at the end of the
operating instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Anl_GH_DP_7835_SPK1.indb 16Anl_GH_DP_7835_SPK1.indb 16 19.09.12 16:3619.09.12 16:36

GB
- 17 -
Important!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Dirty water pump
• Original operating instructions
• Safety instructions
3. Proper use
The equipment you have purchased is designed
to pump water with a maximum temperature of
35 °C.This equipment must never be used for
other liquids, especially engine fuels, cleaning
agents and other chemically-based products!
Before you use the pump, clarify any possible
special conditions which need to be fulfilled for
the installation! For example, additional safety
measures may be needed if damage to property
could result from a power failure, soiling or a de-
fective gasket.
Examples of such safety measures: Pumps run-
ning in parallel on a separately protected power
circuit, moisture sensors for switching offthe
pumps, and similar safety arrangements.
Be sure to consult a professional plumber if you
have any doubt.
The equipment can be used wherever you want to
move water, e.g. in the house, in the garden, and
for many other applications. It must not be used to
operate swimming pools!
If you want to use the equipment in bodies of wa-
ter with a natural, muddy bottom, place the equip-
ment in a slightly elevated position, e.g. on bricks.
The equipment is not designed for continuous
operation, e.g. as a circulating pump in a pond. In
this case the equipment’s anticipated life will be
greatly shortened because the equipment was
not designed for continuous loading.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains connection ...........................230V ~ 50 Hz
Power rating .............................................. 780 W
Max. pumping rate ...............................15,700 l/h
Max. delivery head ........................................ 8 m
Max. immersion depth ................................... 8 m
Max. water temperature ............................. 35 °C
Hose connection ............ ca. 47, 8 mm (G11/2)IG
Max. size of foreign bodies: ...................Ø 35 mm
Switching point height: ON ....max. approx. 50 cm
Switching point height: OFF .....min. approx. 5 cm
Protection type..............................................IPX8
5. Before starting the equipment
5.1 Installation
The equipment can be installed either:
• Stationary with rigid tubing
or
• Stationary with a flexible hose line
Note:
The maximum pumping rate is possible only with
the largest possible line diameter; if smaller hoses
or tubes are connected, the pumping rate will be
reduced. If the universal hose connection (Fig. 1/
Item 2) is used, it should be shortened (as shown
in Fig. 3) to the connection actually used in order
not to reduce the pumping rate unnecessarily.
Flexible hoses must be fastened to the universal
hose connection with a hose clip (not included in
the scope of supply).
Note!
When installing, never hang the equipment by the
discharge line or by the power cable.The equip-
ment must be hung up with the provided carry
handle or it must rest on the bottom of the shaft.
To ensure that the equipment works properly, the
bottom of the shaft always must be free of sludge
and other accumulations of dirt. If the water level
is too low, the sludge in the shaft can quickly dry
out and hinder the equipment from starting. It is
necessary therefore to check the equipment regu-
larly (carry out trial start-ups).
Anl_GH_DP_7835_SPK1.indb 17Anl_GH_DP_7835_SPK1.indb 17 19.09.12 16:3619.09.12 16:36

GB
- 18 -
Note:
The pump shaft should measure at least
50 x 50 x 50 cm so that the floating switch can
move freely.
5.2 Mains connection
The equipment you have purchased comes with
an earthing-pin plug. The equipment is designed
for connection to a socket outlet with earthing
contact for 230 V ~ 50 Hz. Make sure that the
socket-outlet is sufficiently fused (at least 6 A)
and in good working order. Insert the power plug
in the socket-outlet and the equipment is ready
for operation.
Important!
To rule out danger, this work must be left strictly to
a specialist electrician or Customer Service.
6. Operation
You can put the equipment into operation after
you have thoroughly read the installation and ope-
rating instructions. Pay attention to the following
points:
• Make sure that the equipment is set up secu-
rely.
• Check that the discharge line is fitted correct-
ly.
• Make sure that the electrical connection is
230 V ~ 50 Hz.
• Check that the electrical socket-outlet is in
good working order.
• Make sure that no moisture or water can ever
reach the power connection.
• Make sure that the equipment does not run
dry.
Setting the ON/OFF switching point:
The ON/OFF switching point of the floating switch
can be adjusted by shifting the floating switch in
the floating switch notched holder (Fig. 2/Item 5).
Check the following points before putting the
equipment into operation:
• The floating switch must be fitted so that the
switching point height: ON and the switch
point height: OFF can be reached easily and
with little force. Check this by placing the
equipment in a container filled with water
and carefully raising and lowering the floating
switch with your hand.You can then see whe-
ther the equipment switches on and off.
• Make sure that the distance between the floa-
ting switch head and the cable holder is not
too small. If the distance is too small, there
is no guarantee that the equipment will work
correctly.
• When adjusting the floating switch, make
sure that the floating switch does not touch
the bottom before the equipment is switched
off. Important! Risk of dry running.
Manual operation:
Mount the floating switch as illustrated in Figure 1.
The equipment will then run continuously. To pre-
vent dry running, this operating mode is allowed
only under supervision. The equipment must be
switched off(pull out the power plug) as soon as
no more water is emitted from the discharge line.
7. Replacing the power cable
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Unplug the power plug prior to any maintenance
work.
8.1 Cleaning
• For mobile applications, the equipment
should be cleaned with clear water after every
usage.
• For stationary installation, it is recommended
that you check the floating switch for proper
functioning every three months.
• Use a water jet to remove any lint or fibrous
particles that may have become trapped in
the housing.
• Remove sludge from the shaft bottom and
clean the shaft walls every 3 months.
• Use clear water to remove deposits from the
floating switch.
8.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
Anl_GH_DP_7835_SPK1.indb 18Anl_GH_DP_7835_SPK1.indb 18 19.09.12 16:3619.09.12 16:36

GB
- 19 -
8.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
• Type of machine
• Article number of the machine
• Identification number of the machine
• Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit.The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
10. Storage
Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature.The ideal storage tempe-
rature is between 5 and 30 °C. Store the electric
tool in its original packaging.
Anl_GH_DP_7835_SPK1.indb 19Anl_GH_DP_7835_SPK1.indb 19 19.09.12 16:3619.09.12 16:36

GB
- 20 -
11. Troubleshooting guide
Faults Cause Remedy
The equipment
does not start
- Power supply not connected
- Floating switch does trigger
- Check power supply
- Raise position of floating switch
The equipment
does not pump
- Intake sieve clogged
- Discharge hose kinked
- Clean intake sieve with water jet
- Unkink the hose
The equipment
does not cut out
- Floating switch cannot sink - Place equipment correctly on shaft
bottom
Insufficient pumping
rate
- Intake sieve clogged
- Performance reduced due to heavi-
ly contaminated and abrasive water
impurities
- Clean intake sieve
- Clean equipment and replace wear
parts
The equipment swit-
ches offafter briefly
running
- Motor circuit-breaker switches the
equipment offdue to excessive wa-
ter contamination
- Water temperature too high; motor
circuit-breaker switches the equip-
ment off
- Unplug power plug and clean
equipment and shaft
- Ensure that maximum permissible
water temperature (35 °C) is not
exceeded
Anl_GH_DP_7835_SPK1.indb 20Anl_GH_DP_7835_SPK1.indb 20 19.09.12 16:3619.09.12 16:36
