Warnung vor elektrischer Spannung!
Warnung vor heißen Teilen!
Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen
Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Anl_TH_AC_240_24_10_OF_SPK7.indb 4Anl_TH_AC_240_24_10_OF_SPK7.indb 4 21.01.14 08:4221.01.14 08:42

D
- 5 -
 Achtung!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
 Warnung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Dieses Gerät ist nicht dafür bestimmt, durch Per-
sonen (einschließlich Kinder) mit eingeschränk-
ten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder
mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zustän-
dige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit dem Gerät spielen.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1-3)

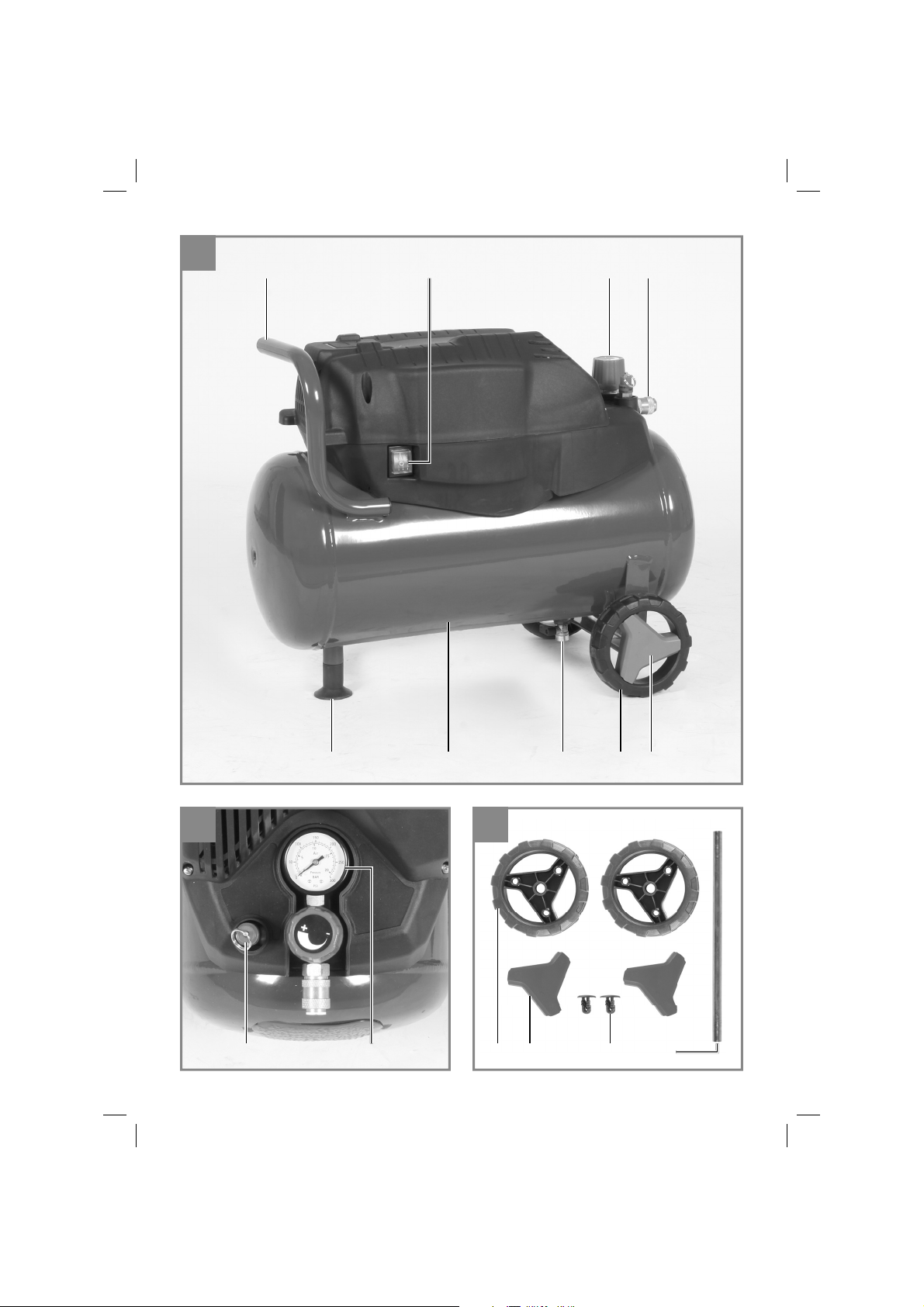

1. Ablassschraube für Kondenswasser
2. Druckbehälter
3. Rad
4. Standfuß
5. Schnellkupplung (geregelte Druckluft)
6. Manometer (eingestellter Druck kann abgele-
sen werden)
7. Druckregler
8. Ein-/ Aus-Schalter
9. Transportgriff
10. Radkappe
11. Achse
12. Kappe
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Achtung!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Rad (2x)
• Standfuß (1x)
• Radkappe (2x)
• Achse (1x)
• Kappe (2x)
• Originalbetriebsanleitung
• Sicherheitshinweise
Anl_TH_AC_240_24_10_OF_SPK7.indb 5Anl_TH_AC_240_24_10_OF_SPK7.indb 5 21.01.14 08:4221.01.14 08:42

D
- 6 -
3. Bestimmungsgemäße
Verwendung
Der Kompressor dient zum Erzeugen von Druck-
luft für druckluftbetriebene Werkzeuge.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss: .............................. 230 V ~ 50 Hz
Motorleistung kW:.......................................... 1,5
Betriebsart: ..............................................S3 25%
Leerlaufdrehzahl n0(Pumpe):...............4000 min-1
Leerlaufdrehzahl n0(Motor):...............18000 min-1
Betriebsdruck bar:....................................max. 10
Druckbehältervolumen (in Liter):...................... 24
Theo. Ansaugleistung l/min.:.......................... 240
Abgabeleistung (Druckluft)
bei 7 bar: ...........................................76 Liter/min
Abgabeleistung (Druckluft)
bei 4 bar:..........................................107 Liter/min
Schallleistungspegel LWA in dB:........................ 97
Unsicherheit KWA ........................................1,5 dB
Schalldruckpegel LpA in dB:.............................. 77
Unsicherheit KpA.........................................1,5 dB
Schutzart:...................................................... IP20
Gerätegewicht in kg: ........................... ca. 16,5 kg
S3 25%: Aussetzbetrieb, ohne Anlauf, ohne
Bremsung (Spieldauer 10 min). Bei Aussetzbe-
trieb wird immer die prozentuale Einschaltdauer
(25%) angegeben, damit in den Betriebspausen
durch konvektive Kühlung die entstandene Über-
temperatur abgegeben werden kann. Der Aus-
setzbetrieb besteht aus der Einschaltzeit und den
Kühlpausen, Betriebsspiel genannt.
Der Betrachtungszeitraum beträgt 10 Minuten.
25% Einschaltdauer bedeuten, dass das Elektro-
werkzeug 2,5 Minuten mit der Nennaufnahmeleis-
tung betrieben werden kann, daran schließt sich
eine Abkühlphase von 7,5 Minuten an.
Geräusch
Die Geräuschemissionswerte wurden entspre-
chend EN ISO 3744 ermittelt.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Überprüfen Sie das Gerät auf Transportschä-
den. Etwaige Schäden sofort dem Transport-
unternehmen melden, mit dem der Kompres-
sor angeliefert wurde.
• Die Aufstellung des Kompressors sollte in der
Nähe des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen
(Verlängerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft ach-
ten.
• Den Kompressor nicht in feuchten oder nas-
sen Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räu-
men (gut belüftet, Umgebungstemperatur
+5°C bis 40°C) betrieben werden. Im Raum
dürfen sich keine Stäube, keine Säuren,
Dämpfe, explosive oder entflammbare Gase
befinden.
• Der Kompressor ist geeignet für den Einsatz
in trockenen Räumen. In Bereichen, in denen
mit Spritzwasser gearbeitet wird, ist der Ein-
satz nicht zulässig.
• Betreiben Sie das Gerät nur auf festen, ebe-
nen Untergrund.
Anl_TH_AC_240_24_10_OF_SPK7.indb 6Anl_TH_AC_240_24_10_OF_SPK7.indb 6 21.01.14 08:4221.01.14 08:42

D
- 7 -
6. Montage und Inbetriebnahme
Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
6.1. Montage des Standfußes (4)
Der beiliegende Gummipuffer muss entspre-
chend Bild 4 montiert werden.
6.2. Montage der Räder (3)
Die beiliegenden Räder müssen entsprechend
Bild 5 montiert werden.
6.3. Netzanschluss
Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung lt. Ma-
schinenleistungsschild übereinstimmt. Lange Zu-
leitungen, sowie Verlängerungen, Kabeltrommeln
usw. verursachen Spannungabfall und können
den Motoranlauf verhindern. Bei niedrigen Tem-
peraturen unter +5°C ist der Motoranlauf durch
Schwergängigkeit gefährdet.
6.4 Aus-/ Einschalter (8)
Durch Drücken des Knopfes (8) wird der Kom-
pressor eingeschaltet.
Zum Ausschalten des Kompressors muss der
Knopf (8) erneut gedrückt werden (Bild 1).
6.5 Druckeinstellung: (Abb. 1)
• Mit dem Druckregler (7) kann der Druck am
Manometer (6) eingestellt werden.
• Der eingestellte Druck kann an der Schnell-
kupplung (5) entnommen werden.
6.6 Druckschaltereinstellung
Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 8 bar
Ausschaltdruck ca. 10 bar
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Achtung!
Ziehen Sie vor allen Reinigungs- und War-
tungsarbeiten den Netzstecker.
Achtung!
Warten Sie bis der Verdichter vollständig ab-
gekühlt ist! Verbrennungsgefahr!
Achtung!
Vor allen Reinigungs- und Wartungsarbeiten
ist der Kessel drucklos zu machen.
8.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
• Schlauch und Spritzwerkzeuge müssen vor
Reinigung vom Kompressor getrennt werden.
Der Kompressor darf nicht mit Wasser, Lö-
sungsmitteln o. Ä. gereinigt werden.
8.2 Kondenswasser (Abb. 1)
Achtung! Für dauerhafte Haltbarkeit des Druck-
behälters (2) ist nach jedem Betrieb das Kon-
denswasser durch Öffnen der Ablassschraube
(1) abzulassen. Zum Öffnen muss der Hahn an
der Ablassschraube um 90° gedreht werden.
Neigen Sie zusätzlich den Kessel so, dass die
Ablassschraube der niedrigste Punkt im Kessel
ist und das Kondenswasser vollständig ablaufen
kann. Drehen sie danach den Hahn zum Ver-
schließen wieder um 90°. Kontrollieren Sie den
Druckbehälter vor jedem Betrieb auf Rost und
Beschädigungen. Der Kompressor darf nicht mit
einem beschädigten oder rostigen Druckbehälter
betrieben werden. Stellen Sie Beschädigungen
fest, so wenden sie sich bitte an die Kunden-
dienstwerkstatt.
Anl_TH_AC_240_24_10_OF_SPK7.indb 7Anl_TH_AC_240_24_10_OF_SPK7.indb 7 21.01.14 08:4221.01.14 08:42

D
- 8 -
8.3 Lagerung
Achtung!
Ziehen Sie den Netzstecker, entlüften Sie das
Gerät und alle angeschlossenen Druckluftwerk-
zeuge. Stellen Sie den Kompressor so ab, dass
dieser nicht von Unbefugten in Betrieb genom-
men werden kann.
Achtung!
Den Kompressor nur in trockener und für
Unbefugte unzugänglicher Umgebung auf-
bewahren. Nicht kippen, nur stehend aufbe-
wahren!
8.4 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über-
prüfen. Achtung! Die Kohlebürsten dürfen nur von
einer Elektrofachkraft ausgewechselt werden.
8.5 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
Anl_TH_AC_240_24_10_OF_SPK7.indb 8Anl_TH_AC_240_24_10_OF_SPK7.indb 8 21.01.14 08:4221.01.14 08:42

D
- 9 -
10. Mögliche Ausfallursachen
Problem Ursache Lösung
Kompressor läuft
nicht
1. Netzspannung nicht vorhanden
2. Netzspannung zu niedrig
3. Außentemperatur zu niedrig
4. Motor überhitzt
1. Kabel, Netzstecker, Sicherung und
Steckdose überprüfen.
2. Zu lange Verlängerungskabel
vermeiden.Verlängerungs-kabel
mit ausreichendem Aderquerschnitt
verwenden.
3. Nicht unter +5° C Außentemperatur
betreiben.
4. Motor abkühlen lassen ggf. Ursa-
che der Überhitzung beseitigen.
Kompressor läuft,
jedoch kein Druck
1. Rückschlagventil undicht
2. Dichtungen kaputt.
3. Ablass-Schraube für Kondens-
wasser undicht.
1. Rückschlagventil austauschen.
2. Dichtungen überprüfen, kaputte
Dichtungen bei einer Fachwerkstatt
ersetzen lassen.
3. Schraube per Hand nachziehen.
Dichtung auf der Schraube über-
prüfen, ggf. ersetzen.
Kompressor läuft,
Druck wird am Ma-
nometer angezeigt,
jedoch Werkzeuge
laufen nicht.
1. Schlauchverbindungen undicht.
2. Schnellkupplung undicht.
3. Zu wenig Druck am Druckregler
eingestellt.
1. Druckluftschlauch und Werk-
zeuge überprüfen, ggf. aus-
tauschen.
2. Schnellkupplung überprüfen,
ggf. ersetzen.
3. Druckregler weiter aufdrehen.
Anl_TH_AC_240_24_10_OF_SPK7.indb 9Anl_TH_AC_240_24_10_OF_SPK7.indb 9 21.01.14 08:4221.01.14 08:42

D
- 10 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_TH_AC_240_24_10_OF_SPK7.indb 10Anl_TH_AC_240_24_10_OF_SPK7.indb 10 21.01.14 08:4221.01.14 08:42

D
- 11 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Keilriemen, Luftfilter
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TH_AC_240_24_10_OF_SPK7.indb 11Anl_TH_AC_240_24_10_OF_SPK7.indb 11 21.01.14 08:4221.01.14 08:42

D
- 12 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-
tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kos-
tenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem
Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher
Mängel am Gerät oder den Austausch des Gerätes beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerk-
lichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan-
de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben
verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TH_AC_240_24_10_OF_SPK7.indb 12Anl_TH_AC_240_24_10_OF_SPK7.indb 12 21.01.14 08:4221.01.14 08:42

D
- 13 -
09951 / 95 920 + Durchwahl:
Allgemeine Fragen -00 Klima / Heizen / Entfeuchten -30
Stromerzeuger -05 Werkzeugtechnik - Handgeführt -35
Gartentechnik - Benzin -10 Werkzeugtechnik - Stationär -40
Gartentechnik - Elektro -15 Fragen zur Rechnung -50
Gartentechnik - Akku -20 Reparaturanfragen -60
Gewächshaus / Metallgerätehaus -25
Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min)
E-Mail: [email protected]o · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TH_AC_240_24_10_OF_SPK7.indb 13Anl_TH_AC_240_24_10_OF_SPK7.indb 13 21.01.14 08:4221.01.14 08:42

GB
- 14 -
Beware of electrical voltage!
Beware of hot parts!
Warning! The equipment is remote-controlled and may start-up without warning.
Wear ear-muffs. The impact of noise can cause damage to hearing.
Caution - Read the operating instructions to reduce the risk of inquiry
Anl_TH_AC_240_24_10_OF_SPK7.indb 14Anl_TH_AC_240_24_10_OF_SPK7.indb 14 21.01.14 08:4221.01.14 08:42

GB
- 15 -
Important!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Caution!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
This appliance is not intended for use by persons
(including children) with reduced physical, sen-
sory or mental capabilities, or lack of experience
and knowledge, unless they have been given
supervision or instruction concerning use of the
appliance by a person responsible for their safety.
Children should be supervised to ensure that they
do not play with the appliance.
2. Layout and items supplied
2.1 Layout (Fig. 1-3)
1. Drain plug for condensed water
2. Pressure tank
3. Wheel
4. Foot
5. Quick-lock coupling (regulated compressed
air)
6. Pressure gauge (for reading the set pressure)
7. Pressure regulator
8. On/Offswitch
9. Transport handle
10. Wheel cap
11. Axle
12. Cap
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Important!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Wheel (2x)
• Supporting foot (1x)
• Wheel cap (2x)
• Axle (1x)
• Cap (2x)
• Original operating instructions
• Safety information
Anl_TH_AC_240_24_10_OF_SPK7.indb 15Anl_TH_AC_240_24_10_OF_SPK7.indb 15 21.01.14 08:4221.01.14 08:42

GB
- 16 -
3. Proper use
The compressor is designed for generating
compressed air for tools operated by compressed
air.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains connection: ........................ 230 V ~ 50 Hz
Motor rating kW: ............................................ 1,5
Operating mode: .....................................S3 25%
Idle speed n0(pump): ..........................4000 min-1
Idle speed n0(motor): ........................18000 min-1
Operating pressure bar: ..........................max. 10
Pressure vessel capacity (in liters): ................ 24
Theoretical suction rate l/min.: ..................... 240
Output (compressed air) at 7 bar: .... 76 liters/min
Output (compressed air) at 4 bar: .. 107 liters/min
Sound power level LWA in dB: .......................... 97
KWA uncertainty: .........................................1,5 dB
Sound pressure level LpA in dB: ...................... 77
KpA uncertainty: .........................................1,5 dB
Protection type: ........................................... IP20
Weight of the unit in kg: .............. approx. 16.5 kg
S3 25%: Intermittent mode, no start-up, no bra-
king (cycle duration 10 minutes). In intermittent
mode, the percentage load factor (25%) is always
quoted so that the heat generated during this pe-
riod can be dissipated during breaks in operation
by convective cooling. Intermittent mode consists
of the on time and the cooling breaks, known as
the duty cycle.
The period of consideration is 10 minutes. 25%
load factor means that the electric tool can be
operated for 2.5 minutes at the rated perfor-
mance, followed by a cooling phase of 7.5 minu-
tes.
Noise
The noise emission values were measured in ac-
cordance with EN ISO 3744.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
• Examine the machine for signs of transit da-
mage. Report any damage immediately to the
company which delivered the compressor.
• The compressor should be set up near the
working consumer.
• Avoid long air lines and long supply lines (ex-
tensions).
• Make sure the intake air is dry and dust-free.
• Do not set up the compressor in damp or wet
rooms.
• The compressor may only be used in suitable
rooms (with good ventilation and an ambient
temperature from +5°C to +40°C).There must
be no dust, acids, vapors, explosive gases or
inflammable gases in the room.
• The compressor is designed to be used in dry
rooms. It is prohibited to use the compressor
in areas where work is conducted with spray-
ed water.
• The equipment must be set up where it can
stand securely.
Anl_TH_AC_240_24_10_OF_SPK7.indb 16Anl_TH_AC_240_24_10_OF_SPK7.indb 16 21.01.14 08:4221.01.14 08:42

GB
- 17 -
6. Assembly and starting
Important!
You must fully assemble the appliance before
using it for the first time.
6.1. Fitting the supporting foot (4)
The supplied rubber stopper must be mounted as
shown in Fig. 4.
6.2. Fitting the wheels (3)
Fit the supplied wheels as shown in Fig. 5.
6.3. Mains connection:
Before you use the machine, make sure that the
mains voltage complies with the specifications on
the rating plate. Long supply cables, extensions,
cable reels etc. cause a drop in voltage and can
impede motor start-up. At low temperatures below
+5°C, sluggishness may make starting difficult or
impossible.
6.4 On/Offswitch (8)
To switch on the compressor, press the button (8).
To switch offthe compressor, press the button (8)
again (Fig. 1).
6.5 Setting the pressure (Fig. 1)
• You can adjust the pressure on the pressure
gauge (6) using the pressure regulator (7).
• The set pressure can be drawn from the
quick-lock coupling (5).
6.6 Setting the pressure switch
The pressure switch is set at the factory.
Cut-in pressure approx. 8 bar
Cut-out pressure approx. 10 bar
7. Replacing the power cable
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
 Important!
Pull the power plug before doing any
cleaning and maintenance work on the ap-
pliance.
Important!
Wait until the compressor has completely
cooled down. Risk of burns!
 Important!
Always depressurize the tank before carrying
out any cleaning and maintenance work.
8.1 Cleaning
• Keep the safety devices free of dirt and dust
as far as possible. Wipe the equipment with a
clean cloth or blow it with compressed air at
low pressure.
• We recommend that you clean the appliance
immediately after you use it.
• Clean the appliance regularly with a damp
cloth and some soft soap. Do not use
cleaning agents or solvents; these may be
aggressive to the plastic parts in the appli-
ance. Ensure that no water can get into the
interior of the appliance.
• You must disconnect the hose and any
spraying tools from the compressor before
cleaning. Do not clean the compressor with
water, solvents or the like.
8.2 Condensed water (Fig. 1)
Important! To ensure a long service life of the
pressure vessel (2), drain offthe condensed
water by opening the drain valve (1) each time
after using.To open you must turn the cock on the
drain screw through 90°. Tilt the vessel so that the
drain screw is the lowest point of the vessel and
the condensed water can drain offcompletely.
To close again, turn the cock back through 90°.
Check the pressure vessel for signs of rust and
damage each time before using. Do not use the
compressor with a damaged or rusty pressure
vessel. If you discover any damage, please con-
tact the customer service workshop.
Anl_TH_AC_240_24_10_OF_SPK7.indb 17Anl_TH_AC_240_24_10_OF_SPK7.indb 17 21.01.14 08:4221.01.14 08:42

GB
- 18 -
8.3 Storage
Important!
Pull the mains plug out of the socket and ventilate
the appliance and all connected pneumatic tools.
Switch offthe compressor and make sure that it is
secured in such a way that it cannot be started up
again by any unauthorized person.
Important!
Store the compressor only in a dry location
which is not accessible to unauthorized per-
sons. Always store upright, never tilted!
8.4 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
8.5 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
• Type of machine
• Article number of the machine
• Identification number of the machine
• Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
Anl_TH_AC_240_24_10_OF_SPK7.indb 18Anl_TH_AC_240_24_10_OF_SPK7.indb 18 21.01.14 08:4221.01.14 08:42

GB
- 19 -
10. Possible causes of failure
Problem Cause Solution
The compressor
does not start.
1. No supply voltage.
2. Insufficient supply voltage.
3. Outside temperature is too low.
4. Motor is overheated.
1. Check the supply voltage, the pow-
er plug and the socket-outlet.
2. Make sure that the extension cable
is not too long. Use an extension
cable with large enough wires.
3. Never operate with an outside tem-
perature of below +5° C.
4. Allow the motor to cool down. If
necessary, remedy the cause of the
overheating.
The compressor
starts but there is no
pressure.
1.The non-return valve leaks.
2.The seals are damaged.
3.The drain plug for condensation
water leaks.
1. Have a service center replace the
non-return valve.
2. Check the seals and have any da-
maged seals replaced by a service
center.
3.Tighten the screw by hand. Check
the seal on the screw and replace if
necessary.
The compressor
starts, pressure is
shown on the pres-
sure gauge, but the
tools do not start.
1.The hose connections have a leak.
2. A quick-lock coupling has a leak.
3. Insufficient pressure set on the
pressure regulator.
1. Check the compressed air hose
and tools and replace if necessary.
2. Check the quick-lock coupling and
replace if necessary.
3. Increase the set pressure with the
pressure regulator.
Anl_TH_AC_240_24_10_OF_SPK7.indb 19Anl_TH_AC_240_24_10_OF_SPK7.indb 19 21.01.14 08:4221.01.14 08:42

GB
- 20 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_TH_AC_240_24_10_OF_SPK7.indb 20Anl_TH_AC_240_24_10_OF_SPK7.indb 20 21.01.14 08:4221.01.14 08:42
