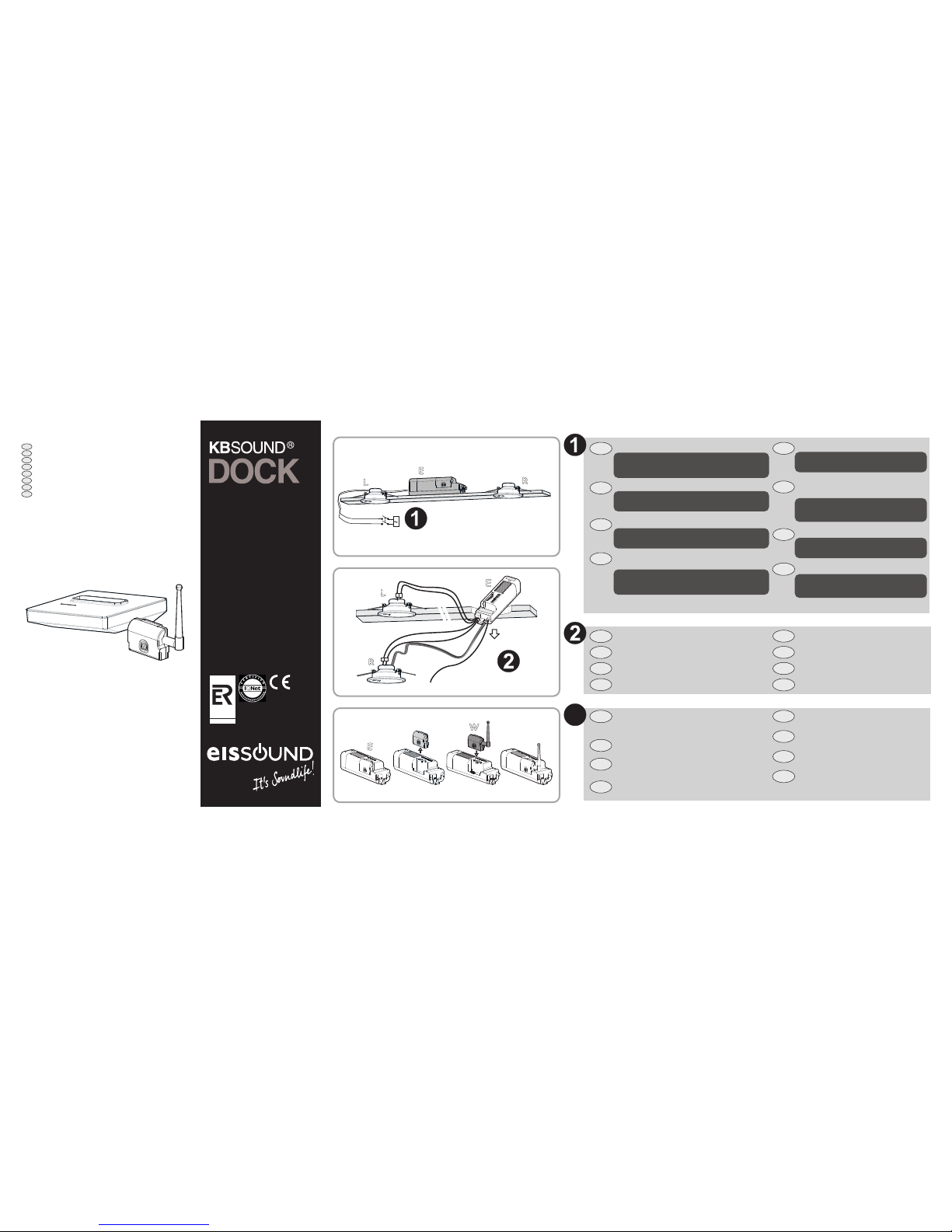

Access to the electronic module E
Remove the false cover and insert the wireless radio
frequency module W.
R
E
ENG
D
F
MANUAL DE INSTALACION
MANUAL DO INSTALADOR
INSTALLATION MANUAL
MONTAGEANLEITUNG
MANUEL DE L’INSTALATEUR
INSTALLATIEHANDLEIDING
MANUALE D'INSTALLAZIONE
INSTALLASJONSMANUAL
NL
I
N
Electrónica Integral de Sonido S.A. behält
sich das Recht auf Änderungen ohne
Ankündigung vor. Electrónica Integral de
sonido, S.A. übernimmt keine
Verantwortung für Fehler oder
Auslassungen in diesem Handbuch.
Electrónica Integral de Sonido S.A.
Electrónica Integral de
Sonido S.A.
behoudt zich het recht voor zonder
voorafgaande kennisgeving wijzigingen
aan te brengen.
wijst alle aansprakelijkheid
voor evt. fouten of onachtzaamheden in
deze handleiding van de hand.
Electrónica Integral de Sonido, S.A.
forbeholder seg retten til å foreta
endringer uten forvarsel. Electrónica
Integral de Sonido, S.A. er ikke ansvarlig
for eventuelle feil eller utelatelser som kan
forekomme i denne håndboken.
Electrónica Integral de Sonido, S.A. si
riserva il diritto di apportare delle
modifiche senza previo avviso. Electrónica
Integral de Sonido, S.A. non è
responsabile degli errori od omissioni di
questo manuale.
CC-1154-03
Electrónica Integral de Sonido S.A.
Electrónica Integral de Sonido
S.A.
se
réserve le droit d´introduire des
changements sans avertissement
préalable.
ne se responsabilise pas des erreurs
ou des omissions de ce manuel.
Electrónica Integral de Sonido, S.A.
reserves the right to make changes without
prior notice. Electrónica Integral de
Sonido, S.A. is not responsible for any
errors or omissions that may appear in this
manual.
L
Accéder au module électronique E
Neem de elektronische module uit het plafondE
Verschaffung Sie sich Zugang zum Elektronik Modul ETa den elektroniske modulen E
Retirer le cache et insérer le module de fréquence radio
sans fil W.
Verwijder het lege element en plaats hier de
draadloze RF module W.
Entfernen Sie die Abdeckkappe wie dargestellt und
stecken Sie das Hochfrequenzmodul einW .
Rimuovere il coperchio e inserire il modulo
wireless a radio frequenza W.
Fjern dekselet og sett inn den trådløse
radiofrekvens-modulen W.
Accesso al modulo elettronico E
64410062
Electrónica Integral de Sonido S.A. se
reserva el derecho de introducir
modificaciones sin previo aviso.
Electrónica Integral de Sonido S.A. no se
responsabiliza de los errores u omisiones
de este manual.
A Electrónica Integral de Sonido S.A.
reserva-se ao direito de introduzir
modificações sem aviso prévio. A
Electrónica Integral de Sonido S.A. não se
responsabiliza por erros ou omissões
deste manual.
E
P
Acceder al módulo de electrónica E
Aceder ao módulo de electrónica E
Sustituir en el módulo de electrónica el adaptador
vacío por el transmisor inalámbrico para
comunicación con el Dock
E
W
Substituir no módulo de electrónica o
adaptador vazio para o transmissor sem fios
para comunicação com o Dock
E
W
3
E
antenna (76cm)
R
L
+
-
Red
Black
+
-
Red
Black
E
W
ENG
D
F
NL
I
N
E
P
ENG
D
F
NL
I
N
E
P
ENG
D
F
NL
I
N
E
P
Desconectar de la línea de red eléctrica.
IMPORTANTE: ASEGÚRESE DE NO TENER
TENSIÓN EN LOS HILOS DE RED ELÉCTRICA QUE
ESTÁ MANIPULANDO
Disconnect from the electrical mains any live wires.
WARNING: MAKE SURE THERE IS NO VOLTAGE IN
THE WIRES BEING HANDLED
Unterbrechen Sie die Verbindungen der Netzleitung
WARNUNG: STELLEN SIE SICHER, DASS KEINE
NETZSPANNUNG ANLIEGT
Déconnecter du réseau électrique tous les câbles
d'alimentation.
AVERTISSEMENT: ASSUREZ-VOUS QU'IL N'Y AIT
PAS D'ELECTRICITE DURANT LE CABLAGE SUR
LE RESEAU
Koppel de module los van het elektriciteitsnet
OPGEPAST: ZORG ER VOOR DAT ER GEEN
NETSPANNING OP DE BEDRADING STAAT
Scollegare dalla presa elettrica qualsiasi filo
conduttore.
ATTENZIONE: ASSICURARSI CHE NON SIA
PRESENTE TENSIONE SUI CAVI CHE
DEVONO ESSERE MANEGGIATI.
Koble fra nettspenningen.
ADVARSEL: KONROLLER AT ANLEGGET ER
SPENNINGSLØST.
Desligar da linha de rede eléctrica.
IMPORTANTE: VERIFIQUE SE NÃO TEM
TENSÃO NOS FIOS DE REDE ELÉCTRICA
QUE ESTÁ A MANIPULAR

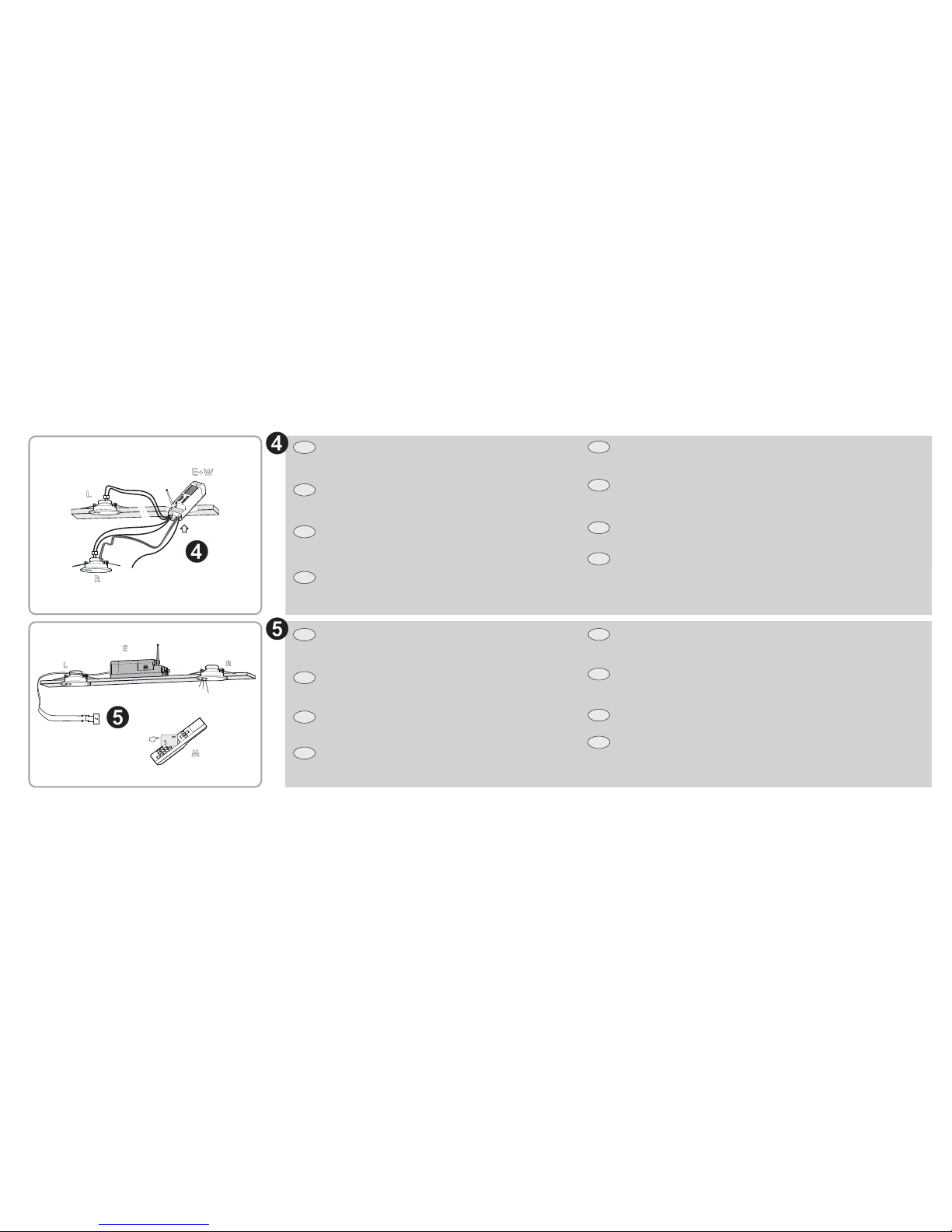

Place again the electronic module through the loudspeaker . Make sure to keep both
the antenna cable and the radio frequency antenna away from possible noise sources such as
fluorescent bulbs, power supplies, halogen lamps, fans, motors, etc. which could hamper the
radio station reception and affect sound quality and radiofrequency communication with the
.
E R cavity
KBSOUND ®DOCK
Power-up the installation. Be sure that loudspeaker 's led is flashing to indicate that it is waiting
for the radiofrequency linking with the . If loudspeaker is not flashing,
press the remote control key LINK (5) for 5 seconds until you hear a short acoustic signal
(beep) and the led starts flashing.
R
D R
M
KBSOUND ®DOCK
Remettre en place le module électronnique par la cavité du haut-parleur . Assurez-vous que
le câble de l'antenne soit éloigné de toutes sources possibles de bruit parasites comme les tubes
fluorescents, les sources d'alimentation, les lampes halogènes, les ventilateurs, les moteurs, etc.
qui affectent la qualité du son et nuisent à la communication radiofréquence avec le
.
E R
KB ®DOCKSOUND
Plaats de elektronische module terug door de opening van de luidspreker . Zorg ervoor dat zowel de FM
antennekabel als de radiofrequentie antenne uit de buurt worden gehouden van mogelijke stoorbronnen zoals
fluorescentie lampen, voedingen, halogeen lampen, ventilatoren, motoren, etc. die de FM radio ontvangst kunnen
storen en de geluidskwaliteit en RF communicatie kunnen beïnvloeden met de .
E R
KB ®DOCKSOUND
Bringen Sie das Elektronik Modul wieder in seine Position durch das Loch des Lautsprechers .
Stellen Sie sicher, dass das Antennenkabel und die Hochfrequenzantenne von möglichen
Störquellen wie Leuchtstoff – oder Halogenlampen, Netzteilen, Ventilatoren, Motoren usw.
möglichst weit entfernt sind, da diese den Radioempfang und die Funktion der
Hochfrequenzverbindung mit der
E R
KB ®DOCKSOUND beeinflussen.
Posizionare nuovamente il modulo elettronico attraverso la cavità dell'altoparlante . Assicurarsi di tenere
entrambi il cavo dell'antenna e l'antenna radio frequenza fuori dalla portata di qualsiasi possibile fonte di rumore,
come lampade fluorescenti, alimentatori, lampade alogene, ventole, motori, etc. che potrebbero impedire la
corretta ricezione delle stazioni radio e influenzare la qualità audio e la comunicazione via radio con la
E R
KB ®DOCK .SOUND
Monter igjen den elektroniske modulen til høyttalerens, inngang. Sørg forat antennekabel og radio antennen
ikke plasseres for nær strømforsyningen, halogen pærer, vifter, motorer og annet som kan forårsake støy. Dette kan
resultere i dårligere radiomottakelse, dårligere lydkvalitet og svakere kommunikasjon med
E R
KB ®DOCKSOUND .
Remettre l'électricité en route. S'assurez que la led du haut-parleur clignote indiquant l'attente
de connexion radiofréquence avec le . Si le haut-parleur ne clignote
pas, appuyez sur la touche LINK (5) de la télécommande pendant 5 secondes jusqu'à
entendre un signal sonore court (beep) et la LED commence à clognoter.
R
D R
M
KB ®DOCKSOUND
Verbindt de module terug met het elektriciteitsnet. Zorg er voor dat de led van de luidspreker knippert om
aan te geven dat hij wacht op de radiofrequentie koppeling met de . Indien deze led
niet knippert, druk dan op de toets LINK (5) van de afstandsbediening gedurende 5 seconden tot u een kort
geluidssignaal hoort (pieptoon) en de led begint te knipperen
R
D
M
KB ®DOCKSOUND
Inbetriebnahme der Installation. Prüfen Sie, ob die LED im Lautsprecher blinkt als Indikator für
die Bereitschaft der Hochfrequenzverbindung mit der . Wenn die LED im
Lautsprecher nicht blinkt, drücken Sie die Taste (5) auf der Fernbedienung für 5 Sekunden bis
Sie ein kurzes akustisches Signal hören und die LED zu blinken beginnt.
R M
KBSOUND D
®DOCK
Alimentare il sistema installato. Assicurarsi che il led dell'altoparlante stia lampeggiando a indicare che è in
attesa del collegamento in radiofrequenza con la . Se l'altoparlante non lampeggia,
premere il tasto link sul telecomando (5) per 5 secondi fino a che non si sente un breve segnale acustico (bip)
e il led inizia a lampeggiare.
R
D R
M
KB ®DOCKSOUND
Sett strøm på installasjonen. Sjekk at høyttaler s Led blinker som indikasjon på at den er klar til å ta i mot
radio signaler fra . Hvis høyttaler ikke blinker, trykk på fjernkontrollens tast LINK (5)
for 5 sek. inntil du hører et kort pipe signal og LED starter å blinke.
R
D RKB ®DOCKSOUND
Introducir de nuevo el módulo de control por el agujero preparado para el altavoz . Procurar
que el cable de antena quede alejado de fluorescentes, fuentes de alimentación, lámparas
halógenas, ventiladores, motores, etc. que perjudicarán la recepción de emisoras de radio y
afectará a la calidad de sonido y a la comunicación con el por
radiofrecuencia
E R
KB ®DOCKSOUND
Introduzir de novo o módulo de controlo pelo orifício preparado para o alta-voz . Procurar que o cabo da
antena fique afastado dos fluorescentes, das fontes de alimentação, lâmpadas halogéneas, ventiladores,
motores, etc., que prejudicarão a recepção de emissores de rádio e afectará a qualidade do som e a
comunicação com o por radiofrequência.
E R
KB ®DOCKSOUND
E+W
antenna (76cm)
R
L
+
-
Red
Black
+
-
Red
Black
Suministrar alimentación de red eléctrica a la instalación. Asegúrese de que el indicador
luminoso del altavoz parpadea para indicar que está esperando el enlace de radiofrecuencia
con el . Si no es así pulsar la tecla LINK (5) del mando a distancia
durante 5 segundos hasta que se escuche una breve señal acústica (bip) y el led del altavoz
comience a parpadear.
R
MKBSOUND ®DOCK
Fornecer à instalação alimentação. Verificar se o indicador luminoso do alta-voz cintila para indicar que
está à espera a ligação de radiofrequência com o . Caso contrário, premir a tecla LINK
(5) do comando à distância durante 5 segundos até escutar um sinal acústico breve (bip) e o LED do alta-
voz começar a cintilar.
R
M
®DOCK
KBSOUND
R
L
E
M
5”
ENG
D
F
NL
I
N
E
P
ENG
D
F
NL
I
N
E
P

The first time: Power the using the power supply unit included in the kit. Do
not replace this power supply by another not supplied by the manufacturer. The led on the Dock starts
flashing until it communicates with the electronic module . They will stop flashing once they are
connected. Then all the features are accesible using the remote control unit
(see User Manual, chap.5)
KB
KB
SOUND
SOUND
D F
E
M
®DOCK
®DOCK
Pour la 1ère utilisation: Allumer le en utilisant l'alimentation électrique
fourni dans le kit. Ne pas remplacer cette alimentation par une autre non prescrite par le fabricant. La
led sur le Dock commencera à clignoter jusqu'à ce qu'il communique avec le module électronique . Ils
cesseront de clignoter lorsqu'ils seront connectés. Dès lors, toutes les fonctions du
seront accessibles en utilisant la télécommandes M (voir manuel de l'utilisateur, chap.5)
KB ®DOCK
KB ®DOCK
SOUND
SOUND
D F
E
Bij de eerste ingebruikname: verbindt de met het elektriciteitsnet via de
meegeleverde netadaptor . Gebruik geen andere netadaptor dan deze meegeleverd door de fabrikant.
De led op de Dock begint te knipperen tot het communiceert met de elektronische module . Het
knipperen stopt als er verbinding is. Vanaf dan zijn alle functies toegankelijk via de
afstandsbediening (zie Gebruikershandleiding, hoofdstuk 5).
KB ®DOCK
KB ®DOCK
SOUND
SOUND
D
F
E
M
Erste Inbetriebnahme. Einschalten der über das Netzteil ( Bestandteil des
Kits). Bitte verwenden Sie ausschließlich das Original Netzteil. Die LED in der DOCK blinkt, bis die
Verbindung mit dem Elektronikmodul hergestellt ist. Dann erlischt die LED. Danach sind alle
Funktionen einsatzbereit und über die Fernbedienung steuerbar (siehe
Gebrauchsanleitung , Kap. 5).
KB ®DOCK
KB ®DOCK
SOUND
SOUND
D F
E
M
La prima volta: alimentare la utilizzando l'alimentatore incluso nel kit. Non
utilizzare un altro alimentatore non fornito dal costruttore.
Il led sulla Dock inizia a lampeggiare fino a che non comunica con il modulo elettronico . Smetteranno di
lampeggiare una volta che saranno collegati. Allora tutte le funzioni della saranno
accessibili utilizzando il telecomando (vedi manuale utente, cap. 5).
KB ®DOCK
KB ®DOCK
SOUND
SOUND
D F
E
M
Oppstart: Gi strøm til med strømforsyning Ikke bytt ut denne strømforsyningen
med et annet fabrikat. Dokking stasjonens LED starter å blinke inntil den kommuniserer med elektronikk
modulen E. Blinkingen opphører når enhetene kommuniserer. Nå er alle KBSound DOCK funksjoner
tilgjenglige ved å bruke fjernkontrollen (se
brukermanual, kap.5)
KB ®DOCKSOUND D F
M
D
F
La primera vez: Conectar el a la fuente de alimentación . Utilizar sólo la
fuente de alimentación suministrada por el fabricante. El Dock parpadeará hasta que consiga
comunicarse con el módulo de electrónica . Una vez consiga comunicarse dejará de parpadear tanto
el Dock como el módulo de electrónica . En ese momento las funciones del
están disponibles desde el mando a distancia (ver manual de uso, cap.5)
KB
KB
SOUND
SOUND
D F
E
D E
M
®DOCK
®DOCK
A primeira vez: Ligar o à fonte de alimentação . Utilizar apenas a fonte de
alimentação fornecida pelo fabricante. O Dock cintila até conseguir comunicar-se com o módulo de
electrónica . Uma vez ligado, deixará de cintilar tanto o Dock como o módulo de electrónica .
Nesse momento as funções do estão disponíveis no comando à distância (ver o
manual de utilização, cap. 5).
®DOCK
®DOCK
D F
E D E
M
KB
KB
SOUND
SOUND
ENG
D
F
NL
I
N
E
P

Using the Dock in different rooms: For changing the link between the and
the electronic module with another electronic module installed in another room, or if the Dock and
the electronic module are not communicating properly, follow the next steps:
1.- Power the and place it no further than 5m from the electronic module
2.- Press the remote control unit key
KB
KB
KB
KB
KB
SOUND
SOUND
SOUND
SOUND
SOUND
D
E E
E
LINK (5) for 5 seconds until a short acoustic signal (beep) can
be heard and the led in the speaker starts flashing.
3.- Press the button LINK for 5 seconds until the led in the Dock starts
flashing.
In a few seconds both leds stop flashing and a short acoustic signal can be heard to indicate that
and the electronic module are linked together.
IMPORTANT: the can be linked ONLY WITH ONE ELECTRONIC MODULE at
any one time.
®DOCK
®DOCK
®DOCK
®DOCK
®DOCK
M
R
L
E
5”
5”
D
F
Utilisation du Dock dans différentes pièces: Pour changer la connexion entre le
et le module électronique avec un autre module électronique installé dans une autre
pièce, ou si le Dock et le module électronique ne communiquent plus correctement, suivre les étapes
suivantes:
1.- Allumer le et le mettre en place à moins de 5m du module électronique
2.- Appuyer sur la touche LINK (5) de la télécommande pendant 5 secondes jusqu'à ce qu'un bref
signal sonore (beep) et la led du haut-parleur commence à clignoter.
3.- Appuyer sur la touche LINK du pendant 5 secondes jusqu'à ce que la led
du Dock commence à clignoter.
Après quelques secondes, les leds s'arrêteront ensemble de clignoter et un bref signal sonore indiquera
que le et le module électronique sont ensemble connectés.
KB ®
DOCK
KB ®DOCK
KB ®DOCK
KB ®DOCK
SOUND
SOUND
SOUND
SOUND
D E E
E
IMPORTANT: le ne peut être connecté SEULEMENT AVEC UN SEUL MODULE
ELECTRONIQUE à la fois.
KBSOUND ®DOCK
Voor het gebruik van de de Dock in verschillende kamers: Om de link tussen de
en de elektronische module te wijzigen met een andere elektronische module van een
andere kamer, of wanneer de communicatie tussen de Dock en de elektronische module niet goed
verloopt, volg dan volgende stappen:
1.- Schakel de aan en plaats het niet verder dan 5 meter van de
elektronische module
2.- Druk gedurende 5 seconden op de toets LINK (5) van de afstandsbediening tot u een kort
geluidssignaal (pieptoon) hoort en de led in de luidspreker begint te knipperen.
3.- Druk op de toets LINK gedurende 5 seconden tot de led in de Dock
begint te knipperen.
Na een paar seconden stoppen beide leds met knipperen en hoort u een kort geluidssignaal om aan
te geven dat de en de elektronische module met elkaar verbonden zijn.
KB ®
DOCK
KB ®DOCK
KB ®DOCK
KB ®DOCK
SOUND
SOUND
SOUND
SOUND
D E E
BELANGRIJK: de kan maar met 1 ELEKTRONISCHE MODULE tegelijk
verbonden zijn.
KBSOUND ®DOCK
Benutzung der DOCK in unterschiedlichen Räumen. Zum Wechseln der Verbindungen zwischen
und dem Elektronikmodul mit einem anderen Elektronikmodul aus einem
anderen Raum, oder für den Fall, dass die DOCK und das Elektronikmodul nicht korrekt
zusammenarbeiten, folgen Sie bitte den nächsten Schritten:
1.- Nehmen Sie die in Betrieb und platzieren sie nicht mehr als 5 m von
Elektronikmodul
2.- Betätigen Sie die Taste LINK (5) auf der Fernbedienung für 5 Sekunden bis Sie das akustische
Signal ( Beep) hören und die LED im Lautsprecher blinkt.
3.- Betätigen Sie die Taste LINK auf der für 5 Sekunden bis die LED in der
DOCK blinkt.
Nach einigen Sekunden hören beide LEDs auf zu blinken und ein kurzes akustisches Signal wird hörbar
als Indikator, dass die und das Elektronikmodul verbunden sind.
KB ®DOCK
KB ®DOCK
KB ®DOCK
KB ®DOCK
SOUND
SOUND
SOUND
SOUND
D E E
E
BELANGRIJK: de kan maar met 1 ELEKTRONISCHE MODULE tegelijk
verbonden zijn.
KBSOUND ®DOCK
Utilizzo della Dock in diverse stanze: per cambiare la connessione tra la e
il modulo elettronico con un altro modulo elettronico installato in un'altra stanza, o se la Dock e il
modulo elettronico non sono correttamente in comunicazione, seguire i seguenti passi:
1. alimentare la e posizionarla non più di 5mt dal modulo elettronico
2. premere il tasto LINK (5) del telecomando per 5 secondi fino a che un breve segnale acustico
(bip) possa essere udito e il led nell'altoparlante inizi a lampeggiare.
3. Premere il tasto LINK della per 5 secondi fino a che il led della dock
inizia a lampeggiare.
In pochi secondi entrambi i led smettono di lampeggiare e un breve segnale acustico può essere udito
ad indicare che la e il modulo elettronico sono collegati insieme.
KB ®DOCK
KB ®DOCK
KB ®DOCK
KB ®DOCK
SOUND
SOUND
SOUND
SOUND
D
E E
E
IMPORTANTE: la può essere collegata SOLAMENTE CON UN MODULO
ELETTRONICO alla volta.
KBSOUND ®DOCK
Bruk av dokking stasjonen i ulike rom: For å endre forbindelsen mellom
og den elektroniske modulen med en annen modul i et annet rom, eller hvis dokking stasjonen
ikke kommuniserer korrekt, utfør følgende:
1.- Tilfør strøm til og plasser den nærmere enn 5m fra modul .
2.- Trykk på fjernkontrollens tast LINK (5) inntil 5 sek. til det høres et kort pipe signal og
høyttalerens LED begynner å blinke.
3.- Trykk på LINK knappen(5) og hold i 5 sek. til LED begynner å blinke.
Etter et par sekunder stopper blinkingen og en kort pipe tone indikerer at og den
elektroniske modulen kommuniserer.
KB ®DOCK
KB ®DOCK
KB ®DOCK
KB ®DOCK
SOUND
SOUND
SOUND
SOUND
D
E E
D E
VIKTIG: Bare en kan linkes opp mot en elektronisk modul på samme tid.
KBSOUND ®DOCK
Para usar el Dock en diferentes habitaciones: Si no se consigue comunicar o bien se desea
cambiar el enlace del con otro módulo de electrónica instalado en otra
habitación:
1.- asegúrarse que el está alimentado y a una distancia máxima de 5m del
módulo de electrónica
2.-
KB
KB
KB
KB
KB
SOUND
SOUND
SOUND
SOUND
SOUND
E
E
M
D
D E
D
pulsar la tecla LINK (5) del mando a distancia durante 5 segundos hasta que se escuche una
breve señal acústica (bip) y el led del altavoz comience a parpadear.
3.- presionar el pulsador LINK del durante 5 segundos hasta que el
indicador luminoso del mismo Dock comience a parpadear
Transcurridos unos pocos segundos se apagan ambos leds y se escucha una breve señal acústica para
indicar que el y el módulo de electrónica están asociados
IMPORTANTE: un no puede estar asociado al mismo tiempo a más de un
módulo de electrónica
®DOCK
®DOCK
®DOCK
®DOCK
®DOCK
E.
Para usar o Dock em diferentes salas: Se não se conseguir comunicar ou se se desejar trocar a
ligação do com outro módulo de electrónica instalado noutra sala:
1.- Verificar se o está alimentado e a uma distância máxima de 5 m do
módulo de electrónica .
2.- Premir a tecla LINK (5) do comando à distância M durante 5 segundos até escutar um sinal
acústico breve (bip) e o LED do alta-voz começar a cintilar.
3.- Pressionar o botão LINK do durante 5 segundos até o indicador luminoso
desse Dock começar a cintilar.
Ao fim de poucos segundos todos os LED se apagam e escuta-se um sinal acústico breve indicando que o
e o módulo de electrónica A estão associados.
E
D
E
D
D
E
IMPORTANTE: Um não pode estar associado em simultâneo a mais do que
um módulo de electrónica .
KB
KB
KB
KB
KB
SOUND
SOUND
SOUND
SOUND
SOUND D
®DOCK
®DOCK
®DOCK
®DOCK
®DOCK
ENG
D
F
NL
I
N
E
P
