ELCART 42/12494 User manual

MANUALE UTENTE
42/12494 Splitter V2.0 1x2 4Kx2K @ 60Hz
42/12507 Splitter V2.0 1x4 4Kx2K @ 60Hz
42/12557 Splitter V2.0 1x8 4Kx2K @ 60Hz
Sommario
1.0 Introduzione ..................................................................... 01
2.0 Caratteristiche.................................................................... 01
3.0 Specifiche .......................................................................... 02
4.0 Contenuto della confezione ............................................... 02
5.0 Descrizione del pannello .................................................... 03
6.0 Collegamento e funzionamento ..........................................03
Informazione agli utenti ex art. 26 D.Lgs. 49/2014
Il simbolo riportato sull'apparecchiatura (Allegato IX D.Lgs. 49/2014) indica che il rifiuto deve essere oggetto di
"raccolta separata" e che è stato immesso sul mercato, in Italia, dopo il 31/12/2010. Pertanto, l'utente dovrà conferire
(o far conferire) il rifiuto ai centri di raccolta differenziata predisposti dalle amministrazioni locali, oppure
consegnarlo al rivenditore contro acquisto di una nuova apparecchiatura di tipo equivalente. L’utente ha dunque un
ruolo attivo: la raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento
favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla
salute eventualmente causati da una gestione impropria del rifiuto. Nel caso di RAEE di piccolissime dimensioni (<
25 cm), l’utente ha diritto al conferimento gratuito, senza obbligo di contestuale acquisto, ai distributori al dettaglio la
cui superficie di vendita specializzata eccede i 400 mq.
Importato e distribuito da:
Elcart Distribution SPA
Via Michelangelo Buonarroti 46 20093
Cologno Monzese (MI) ITALY
www.elcart.com
MADE IN CHINA

Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere prestazioni e sicurezza ottimali, si prega di leggere attentamente le
istruzioni prima di collegare, utilizzare o regolare questo prodotto. Conservare questo manuale per riferimenti futuri
1.0 Introduzione
Questo splitter HDMI V2.0 1x2/1x4/1x8 consente di condividere piu display HDMI o proiettori (vedi modelli) con un unica
sorgente audio / video HDMI. Con il supporto per Ultra HD (4K @ 60Hz) questo splitter HDMI assicura una sorprendente
qualità delle immagini, quattro volte la risoluzione HD 1080p @ 60 Hz. Lo splitter 4K è anche compatibile con le
precedenti versioni di HDMI, che supportano risoluzione video HDMI 1080p / 720p.
2.0 Caratteristiche
* Compatibile con HDMI 2.0
* Supporto per il formato video full 3D
* Supporto ad alta risoluzione fino a 4096X2160 @ 60Hz
* Supporto più alta velocità di trasferimento dati fino a 6.0Gbps per canale (18 Gbps tutti i canali)
* Supporto 8/10/12 bit deep color
3.0 Specifiche
Massima risoluzione 4096x2160 a 60Hz
HDMI versione V2.0 compatibile con le versioni precedenti
Larghezza di banda 6,0 Gbps / 600MHz per canale
Formati audio supportati DTS-HD / Dolby-vero HD / LPCM 7.1 / DTS / Dolby-AC3 / DSD
Lunghezza del cavo (AWG26 Cavo HDMI standard) Input≤15m, output≤25m (con una
risoluzione di max 1080p); Input≤12m, output≤15m (con risoluzione 4k)
Temperatura di esercizio: 0°C a 70°C
Umidità di stoccaggio: 5% al 90% di umidità relativa (senza condensa)
Nota: Le specifiche sono soggette a modifiche senza preavviso.
IMPORTANTE!
Per un corretto utilizzo del prodotto, utilizzare cavi HDMI di qualità, schermati e con conduttori in rame.
Non utilizzare cavi HDMI di lunghezza superiore a 15mt.

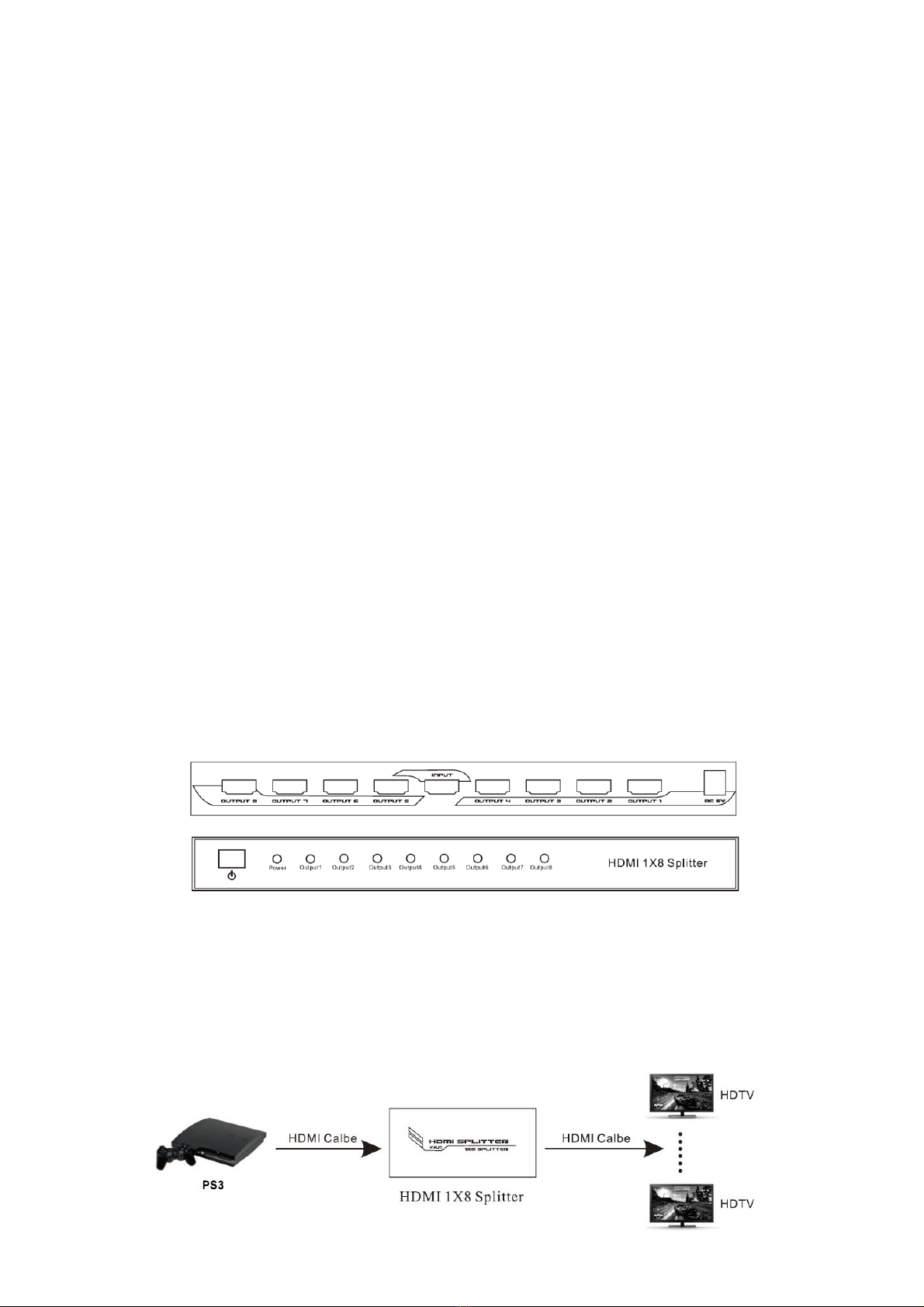

5.0 Descrizione del pannello (Esempio modello da 8 inputs):
6.0 Collegamento e funzionamento
1) Collegare la sorgente di ingresso HDMI e dispositivi di uscita nello splitter HDMI.
2) Inserire il connettore di alimentazione / nello splitter e poi collegare il connettore AC di alimentazione alla presa a muro.
3) Attivare l'alimentazione; Attenzione: Inserire ed estrarre i cavi delicatamente.
6.1 Schema di collegamento (Esempio modello da 2 uscite):

USER MANUAL
42/12494 Splitter V2.0 1x2 out 4Kx2K@60Hz
42/12507 Splitter V2.0 1x4 out 4Kx2K@60Hz
42/12557 Splitter V2.0 1x8 out 4Kx2K@60Hz
Table Of Contents
1.0 Introduction........................................................................01
2.0 Feature...............................................................................01
3.0 Specification.......................................................................02
Dear Customer
Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully
before connecting, operating or adjusting this product. Please keep this manual for future reference
1.0 Introduction
The V2.0 HDMI splitter 1x2/1x4/1x8 lets you share more HDMI displays or projectors (check models) with
an HDMI-enabled audio / video source device. With support for Ultra HD (4K@60Hz) the HDMI splitter ensures
astonishing picture quality, four times the resolution of HD 1080p@60 Hz. The 4K splitter is also
backward compatible with previous HDMI revisions, supporting 1080p / 720p HDMI video resolution devices. Even
if you don't require 4K video today, the V2.0 HDMI Splitter 1x2/1x4/1x8 ensures you'll be ready to take advantage of
tomorrow's display technology.
2.0 Features
* Compatible with HDMI 2.0
* Support full 3D video format
* Support high resolution up to 4096X2160@60Hz
* Support highest data transfer rate up to 6.0Gbps per channel (18Gbps all channels)
* TMDS clock can be up to 600MHz
* Support 8/10/12 bit deep color
3.0 Specification
Input Signal
HDMI Signal
Output Signal
HDMI Signal
Supported Highest Resolution
4096x2160@60Hz
HDMI Version Compliance
V2.0 and backwards compatible with the earlier versions
Video Amplifier Bandwidth
6.0Gbps/600MHz per channel
Supported Audio Format
DTS-HD/Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD
Supported Cable Length
(AWG26 Standard HDMI
Cable)
Input≤15m ,output≤25m( with/under 1080p resolution)
Input≤12m ,output≤15m( with 4k resolution)
Operating Temperature
0°C to 70℃
Storage Humidity
5% to 90% RH (no condensation)
Note: Specification is subject to change without notice.
6.0 Connection and Operation
1) Connect the HDMI input source and output devices into the HDMI Splitter.
2) Insert the DC connector of 12V/3Apower supply into the splitter and then connect the AC connector of the power
supply into the wall outlet.
3) Turn on the power.
Attention: Insert / Extract cable gently.
