Cold Drink Machine
Libro di Uso & Manutenzione
Use & Maintenance Manual
M & V S.r.l.
Via L. Guerra, 9
800 0 Cercola
Italy
Tel [phone]
www.elcor.it
[email protected]

2
GARANZIA
1. L'apparecchio è garantito per un periodo di ventiquattro mesi dalla data di acquisto,
certificata da un documento di consegna rilasciato dal Rivenditore, ricevuta o fattura
fiscale.
2. Per garanzia si intende la sostituzione o riparazione gratuita delle parti componenti
l'apparecchio riconosciute difettose all'origine, per vizi di fabbricazione.
3. on sono coperte dalla garanzia le parti aventi funzione estetica e tutte le parti che
dovessero risultare difettose a causa di negligenza o trascuratezza nell'uso, di errata
installazione o manutenzione, di manutenzioni operate da personale non autorizzato, di
trasporto senza dovute cautele, di circostanze che comunque non possano risalire a difetti
di fabbricazione dell'apparecchio. Sono altresì esclusi dalle prestazioni in garanzia gli
interventi tecnici inerenti l'installazione e l'allacciamento agli impiantì di alimentazione
elettrica e idrica.
4. La casa costruttrice declina ogni responsabilità per eventuali danni che possano,
direttamente o indirettamente, derivare a persone o cose in conseguenza della
mancata osservanza di tutte le prescrizioni indicate nelle apposite "Istruzioni",
riguardanti in particolare le avvertenze in tema di installazione, uso e manutenzione
dell'apparecchio.
5. Dove è previsto l'intervento a domicilio, l'acquirente è tenuto a corrispondere il diritto fisso
di chiamata in vigore presso il rivenditore o il fabbricante alla data dell'intervento. Qualora
l'apparecchio venga riparato presso uno dei laboratori autorizzati dal fabbricante, le spese
di trasporto relativi saranno a carico dell'acquirente.
6. Trascorsi ventiquattro mesi dall'acquisto decade il diritto di garanzia e l'assistenza verrà
esplicata addebitando, oltre alle spese di manodopera, anche il costo delle parti sostituite e
quello dì trasporto.
7. Sono esclusi la sostituzione dell'apparecchio ed il prolungamento della garanzia a seguito di
intervenuto guasto.
8. E' escluso dalla garanzia l'apparecchio la cui targa di identificazione risulti manomessa,
asportata o comunque in condizioni tali da non rendere possibile l'identificazione certa
dell'apparecchio stesso.
9. Tale garanzia è valida solo in Italia.

3
INTR DUZI NE
Si consiglia di leggere attentamente questo libretto di istruzioni allo scopo di conoscere tutte le
caratteristiche del distributore che si andrà ad utilizzare.
Come tutti le attrezzature che contengono, trasformano o producono prodotti alimentari, anche
questa macchina richiede pulizia e cura adeguate. II suo buon funzionamento inoltre può essere
compromesso da eventuali errori compiuti dall'operatore durante le fasi di smontaggio e pulizia.
Per questo motivo è importante che le fasi di smontaggio, lavaggio, sanitizzazione e rimontaggio,
essendo operazioni giornaliere, siano conosciute senza possibilità di errore da tutto il personale
responsabile del distributore.
INSTALLAZI NE
Estrarre il distributore dall'imballo, che è consigliabile conservare per future necessità.
Controllare che il distributore non abbia subito danni durante il trasporto. In caso contrario,
provvedere immediatamente ad effettuare il reclamo presso lo spedizioniere.
Appoggiare il distributore su un banco in grado di sostenerne il peso, anche a carico completo e
che sia il più possibile livellato.
Prima di collegare elettricamente il distributore controllare che la tensione di rete sia quella
corretta indicata sulla targhetta identificativa. Collegare il distributore a una rete monofase,
servendosi di una presa completa di messa a terra secondo quanto stabilito dalle norme vigenti.
Assicurarsi che l'apparecchio sia correttamente collegato a terra; in caso contrario è possibile
causare danni alle persone o danneggiare il distributore.
Prima dell'uso il distributore deve essere smontato, lavato e sanitizzato seguendo quanto
previsto nelle presenti istruzioni al capitolo PULIZIA.
Per un funzionamento corretto e sicuro seguire le seguenti indicazioni:
1. on usare il distributore prima di aver letto il presente libretto d'istruzioni.
2. on usare il distributore se non correttamente collegato a terra.
3. on usare prolunghe per collegare elettricamente il distributore.
4. on mettere in funzione il distributore se questo non è chiuso e bloccato con viti.
5. on introdurre dita o oggetti nelle fessure di raffreddamento e nell'apertura del rubinetto.
6. on aprire il distributore per pulizia o manutenzione senza assicurarsi che esso sia
scollegato elettricamente.
7. on rimuovere il contenitore quando la macchina è in funzione.

4
ISTRUZI NI PER L'US
Lavare e sanitizzare il distributore prima di utilizzarlo seguendo quanto previsto nelle presenti
istruzioni al capitolo PULIZIA.
Riempire il contenitore con il prodotto desiderato, preparato secondo le istruzioni dei produttore.
Agire sui comandi (vedere capitolo DESCRIZIO E DEI COMA DI).
II distributore deve sempre funzionare con il coperchio montato al fine di prevenire un'eventuale
contaminazione del prodotto e la non corretta miscelazione.
II distributore deve funzionare ininterrottamente: il raffreddamento si arresterà auto-
maticamente quando il prodotto sarà pronto per la distribuzione. II dispositivo di agitazione
continuerà a funzionare.
DESCRIZI NE DEI C MANDI
II distributore è provvisto di un interruttore generale le cui funzioni sono le seguenti:
Posizione 0 : il distributore è spento.
Posizione I : funzionano sia i dispositivi di agitazione che il raffreddamento.
II distributore è poi dotato di interruttore/i per le singole vasche, posto sul lato destro.
SUGGERIMENTI PER UN BU N FUNZI NAMENT
Se si utilizzano prodotti in polvere miscelarli in un contenitore facendo attenzione che con
si siano formati grumi di prodotto.
Usando prodotti istantanei (liquidi confezionati) attenersi alle istruzioni del fabbricante. Con
questo genere di prodotti la miscelazione può essere effettuata direttamente nel contenitore.
ACCENSI NE: Mettere l'interruttore in posizione I.
PULIZIA
Pulizia e lavaggio sono fondamentali per garantire la perfetta conservazione del gusto della
bevanda e la massima efficienza del vostro distributore. Le procedure descritte nel seguito
devono essere considerate di carattere generale e possono variare per effetto della regola-
mentazione sanitaria vigente.
Prima dello smontaggio per il lavaggio il distributore deve essere svuotato del prodotto.

5
SM NTAGGI
Prima di procedere allo smontaggio di qualsiasi componente disconnettere sempre
elettricamente l'apparecchio togliendo la spina dalla presa o spegnendo l'interruttore
esterno a parete.
Svuotare il contenitore e togliere il coperchio. Sfilare il mescolatore tirandolo verso l’alto .

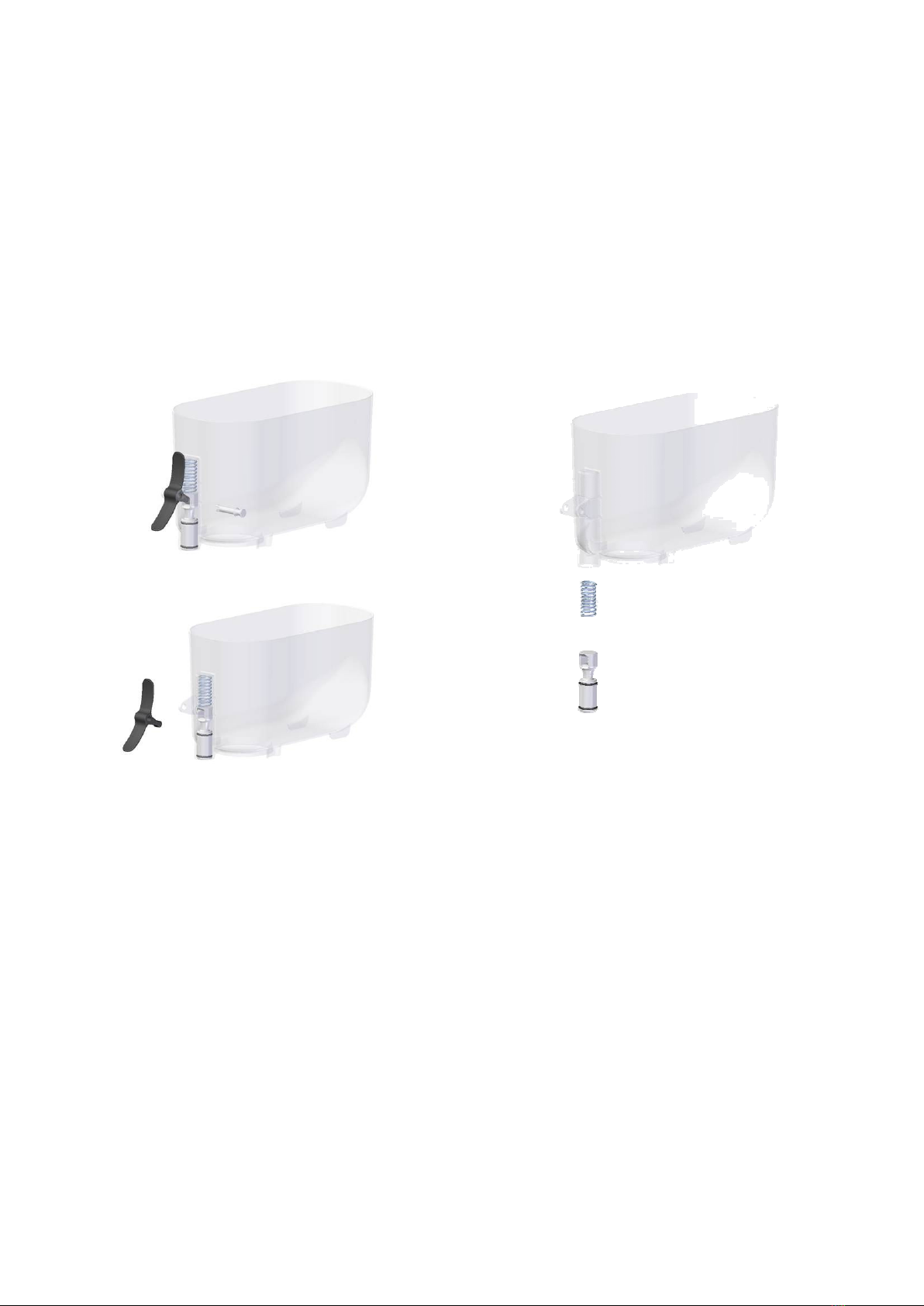

Disassemblare il rubinetto con la sequenza indicata (vedere figura 1).
Foto x smontaggio
Togliere il contenitore, sollevandolo verso l'alto.
Togliere la guarnizione della vasca.
Sfilare il cassetto raccogligocce e svuotarlo.
Fig. 1

6
LAVAGGI
Prima di qualsiasi intervento di pulizia disconnettere sempre elettricamente il distributore
estraendo la spina dalla presa o spegnendo l'interruttore esterno a parete.
E’ possibile lavare la vasca direttamente con acqua corrente sollevando il contenitore come
descritto nel paragrafo SM NTAGGI .
AI fine di evitare danni al distributore utilizzare solo detersivi compatibili con le parti in plastica.
on usare detersivi abrasivi
Usare una spazzola non abrasiva adatta e lavare accuratamente con la soluzione detergente
tutte le parti a contatto con la bevanda.
Durante il lavaggio del distributore non usare eccessiva quantità di acqua in vicinanza dei
componenti elettrici; in caso contrario è possibile causare danni al distributore.
Risciacquare tutte le parti lavate con acqua corrente.
SANITIZZAZI NE
La sanitizzazione deve essere eseguita immediatamente prima di mettere in funzione il
distributore; evitare che questo rimanga inattivo per lungo tempo dopo la sanitizzazione.
Prima di iniziare le procedure descritte nel seguito lavarsi le mani con un sapone antibatterico.
Preparare in una bacinella circa quattro litri di soluzione di acqua calda (45-60°C) e prodotto
sanitizzante approvato dalle autorità del vostro paese rispettando le specifiche del produttore. In
mancanza di un prodotto sanitizzante specifico, preparare una soluzione di acqua e ipoclorito di
sodio (varechina) in proporzione di 1 cucchiaio ogni 2 litri di acqua.
Immergere nella soluzione tutte le parti da sanitizzare per il tempo indicato dal fabbricante del
prodotto.
Fare asciugare all'aria, su una superficie pulita, le parti sanitizzate.
Asciugare le parti esterne del distributore senza usare panni abrasivi.
RIM NTAGGI
Eseguire in sequenza inversa le operazioni effettuate per lo smontaggio avendo cura di
lubrificare il pistone rubinetto (in corrispondenza degli elementi di tenuta) utilizzando esclusiva-
mente il grasso fornito dal fabbricante o altro grasso per uso alimentare.
MANUTENZI NE
Ogni giorno: controllare il distributore e verificare che non ci siano perdite di prodotto dalle
guarnizioni. Se si notano perdite, controllare prima di tutto che il distributore sia correttamente
montato, quindi verificare che le guarnizioni non necessitino di lubrificazione e infine che non
siano difettose o usurate; in tal caso sostituirle con ricambi originali.
AI fine di prevenire danni al distributore le parti in plastica devono essere lubrificate solo con il
grasso fornito dal fabbricante o con altro grasso compatibile con policarbonato.

7
INTR DUCTI N
Read this instruction manual carefully to know the specifications of the dispenser. As all
mechanical products, this unit requires cleaning and maintenance. It’s working order can
be compromised by possible errors made by the operator during disassembly and
cleaning. For this reason it is important that the staff in charge of the dispenser is qualified
to carry out the day to day operations, which are dismantling, cleaning, sterilisation and
reassembly.
INSTALLATI N
Remove the dispenser from the packaging. (This should be kept for any future equipment)
Check the dispenser has not been damaged during transport. The forwarding agent
must be notified immediately of any claim.
Install the dispenser on a counter top that will support its weight, even with a full load.
Before connecting the dispenser electrically check that the voltage (in the network) is as
shown on the data plate. Plug the unit into a grounded, protected single phase electrical
supply according to the applicable electrical codes and the specifications of your machine.
Ensure that the unit is grounded correctly; if not it may cause electric shock to persons or
damage the dispenser.
The dispenser does not leave the factory cleaned and sanitized. Prior to use it must be
disassembled, cleaned and sanitized according to the instructions in chapter CLEA I G.
T PERATE SAFELY
Read the instruction booklet before using the dispenser.
Use the dispenser only if it is grounded correctly.
Do not use extension cords to connect the dispenser electrically.
Do not operate the dispenser if it is not closed and blocked with screws.
Do not open the dispenser for cleaning or maintenance without ensuring it has been
disconnected from the electricity.
Do not remove the container when the unit is in operation.
Do not remove the container from the dispenser when it contains products.
PERATING PR CEDURES
Clean and sanitized the dispenser prior to use following the instructions in chapter
CLEA I G.
Fill the bowl with the product, prepared according to the instructions of the
manufacturer.
Install the cover above the container making sure that it is placed correctly.
Set the control switch (see charter COMMA D DESCRIPTIO S)
The dispenser should always operate with the cover installed in order to prevent possible
contamination of the product.
The dispenser must run uninterruptedly; cooling will stop automatically when the
product is ready for dispensing. The mixing device will continue to operate.

8
The dispenser is supplied with a container with a closed removable bottom to facilitate
cleaning and sterilisation.
DESCRIPTI N F C NTR LS
The dispenser is equipped with a general switch whose functions are:
Position 0 : power is turned off
Position I : mixers and cooling device in working order
The dispenser is equipped with a single switch for each bowl, on the right side.
If necessary, it is possible to act on the thermostat increasing the temperature of the
product to prevent possible forming of ice.
PERATI N HELPFUL HINTS
Cold drink: preparation following the traditional artisan method, mix the powder with
water well in a pan before pouring it into the bowl. Follow the instructions of the
manufacturer if using packaged instantaneous products. It is possible to mix these
directly in the container.
Activate the dispenser turning the switch to position 1.
CLEANING AND SANITIZING
PROCEDURES
Cleaning and sanitizing are essential to maintain perfect taste and maximum efficiency
from your dispenser. The procedures described below are general and can vary due to
the sanitary regulations of the local health authorized.
The product must be taken out of the dispenser before it is disassembled for cleaning.

9
DISASSEMBLY
Before proceeding to disassemble any component always disconnect the unit from the
electricity removing the plug or switching off the 2 pole wall breaker.
Empty the bowl and remove the lid
Remove the mixer from the central shaft
Dismantle the faucet following the sequence shown
Remove the container, lifting it upwards.
Remove the drip-tray and empty it.
CLEANING
Before cleaning disconnect the dispenser from the electricity taking out the plug or
turning off the outside switch on , the wall.
Prepare approx. four litres (2 gallons) of hot water (45-60° C) and specific detergent in
a bowl according to the instructions of the manufacturer; a solution, which is too
concentrated, may cause damage to the parts to be washed, one that is too diluted
Do not wash any component of the machine in a dishwasher.
will not clean adequately. Do not use abrasive detergents.
Use detergents compatible with the plastic parts to avoid damaging the dispenser.
Use a suitable brush and carefully clean all
the parts in contact with the drink

10
Do not use excessive amounts of water near the electric components of the dispenser
when washing it as this can cause electric shock or damage the dispenser.
Rinse all the washed parts in running water.
SANITIZING
The dispenser must be sanitized prior to starting the machine. Do not allow the unit to
sit for extended periods of the time after sanitization
Before starting the procedure described below wash hands with an anti-bacterial soap.
Prepare at least. four litres of hot water (45-60°C) and sterilising product legally
approved in your Country, following the instructions of the manufacturer. If there is no
specific sterilising product prepare a solution of water and bleach in the following ratio:
1 tbsp: 2 litres of water.
Immerse all the parts to be sterilised in the solution for the time indicated by the
manufacturer.
Allow the sterilised parts to air dry on a clean surface.
Use non-abrasive cloths to dry the external parts.
ASSEMBLY
Put the drip-tray and grill in place
Lubricate the faucet piston using only the grease supplied by the manufacturer or other oil
used for food.
Reassemble the faucet assembly on the container in the opposite way to which it was
dismantled.
Install the container putting the central shaft in place.
Insert the mixer in the central shaft
Position the cover on the container.
MAINTENANCE
Daily: check the dispenser for any loss of product from the gaskets. If there is, first check
the dispenser is assembled correctly making sure that the gaskets need no lubricating and
they are not faulty or worn. In this case they must be replaced with original parts.
To avoid damage to the dispenser the plastic parts must be lubricated only with the
grease supplied by the manufacturer or other grease compatible with polycarbonate.
