Electro-Automatik PS 8000 3U Series User manual

PS 8000 3U
3,3kW - 15kW
40V - 1500V
30A - 510A
高效电源供应器系列
High Efficiency Power Supply Series
PS 8080-170 3U: 09 230 160 PS 8200-70 3U: 09 230 170
PS 8080-340 3U: 09 230 161 PS 8200-140 3U: 09 230 171
PS 8080-510 3U: 09 230 162 PS 8200-210 3U: 09 230 172
PS 8160-170 3U: 09 230 163 PS 8400-70 3U: 09 230 173
PS 8240-170 3U: 09 230 164 PS 8600-70 3U: 09 230 174
PS 8500-30 3U: 09 230 165 PS 8040-170 3U: 09 230 176
PS 8500-60 3U: 09 230 166 PS 8040-340 3U: 09 230 177
PS 8500-90 3U: 09 230 167 PS 8040-510 3U: 09 230 178
PS 81000-30 3U: 09 230 168 PS 8080-250 3U: 09 230 179
PS 81500-30 3U: 09 230 169

3
CN
PS 8000 3U
系列产品说明书 日期： 02-24-2011
安全须知
•请仅在铭板标示电压下操作该仪器。
•请勿将任何机械零件，特别是金属件，插入仪器通风
孔内。
•请避免在仪器周围使用液体物质，因有可能进入仪器
内部并损坏它。
•不要将可能产生高于产品额定输出电压的设备连接到
本产品上。
•在后板插槽上安装接口卡时，应遵循一般防静电规则。
•接口卡只能在仪器完全关闭(电源开关关闭)后插入和
取出。
一般信息
© Elektro-Automatik
严禁再版、复印或部分错误地使用该说明书，否则将承担
该行为导致的法律后果。
重要提示
•产品老化以及超负荷使用都可能导致如按钮、旋钮类的
产品控制件操作不稳定。

4
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 02-24-2011 PS 8000 3U
系列产品说明书
目录
页码
1.简介....................................................................................................... 5
2.技术规格................................................................................................... 5
2.1 控制面板和显示器....................................................................................... 5
2.2 各型号技术规格......................................................................................... 6
3.产品描述.................................................................................................. 10
3.1 各面视图.............................................................................................. 10
3.2 供应清单.............................................................................................. 13
4.一般信息.................................................................................................. 13
4.1 序言/安全警告......................................................................................... 13
4.2 制冷.................................................................................................. 13
4.3 维修/服务............................................................................................. 13
4.4 冗余操作.............................................................................................. 13
5.安装...................................................................................................... 13
5.1 目检.................................................................................................. 13
5.2 输入端连接（单机）.................................................................................... 13
5.3 输入端连接（多台机）.................................................................................. 13
5.4 输入保险丝............................................................................................ 14
5.5 直流输出端............................................................................................ 14
5.5.1 输出端类型........................................................................................ 14
5.6 输出端接地............................................................................................ 15
5.7 “Sense”（远程感测）端............................................................................... 15
5.8 “Share”（共享）端................................................................................... 15
5.9 接口卡插槽............................................................................................ 15
6.操作...................................................................................................... 16
6.1 显示.................................................................................................. 16
6.2 控制面板各按钮........................................................................................ 16
6.3 其它控制键............................................................................................ 18
6.4 调节设定值............................................................................................ 18
7.下列情形发生时的反应...................................................................................... 19
7.1 用电源开关打开........................................................................................ 19
7.2 用电源开关关闭........................................................................................ 19
7.3 转至远程控制模式...................................................................................... 19
7.4 出现过压.............................................................................................. 19
7.5 出现过温.............................................................................................. 19
7.6 调整电压、电流和功率.................................................................................. 20
7.7 激活远程感测.......................................................................................... 20
7.8 市电欠压或过压........................................................................................ 20
7.9 连接不同类型的负载.................................................................................... 20
8.产品设置.................................................................................................. 21
9.数字接口卡................................................................................................ 21
10.模拟接口.................................................................................................. 22
10.1 一般信息.............................................................................................. 22
10.2 引脚图................................................................................................ 22
10.3 模拟接口各引脚分布.................................................................................... 23
10.4 应用举例.............................................................................................. 23
11.其它应用.................................................................................................. 24
11.1 共享总线模式下的并联.................................................................................. 24
11.2 串联.................................................................................................. 24
11.3 其它附件和选项功能.................................................................................... 24
11.4 固件更新.............................................................................................. 24

5
CN
PS 8000 3U
系列产品说明书 日期： 02-24-2011
关于产品
1. 简介
PS 8000 3U系列为高效电源供应器，装于19“拉拔式外壳内，
是测试系统和工业控制设备的理想选择。
除具备电源供应器的标准功能外，用户还可定义和恢复5组不
同的预设值。
您可选择各种数字接口卡，这些接口卡通过电脑可执行更宽范
围的控制和监控功能。根据接口卡类别，产品可支持的数量以
及可操作功能会有所不同。
本系列所有型号都配有并联和共享总线操作用连接端子。
通过接口卡可方便地将产品融入现有系统，且完全不需配置卡
或仅做少数几个设定。
电源通过模拟接口可连接其它电源供应器，并藉由该接口来控
制他们。或通过外部控制系统，如编程器，来控制和监控。
本产品由微处理器控制，使得产品能准确、快速地测量和显示
出各实际值。
主功能一览：
•设置0...100%范围的设定电压和电流
• 0...110% UNom可调过压极限
•可选拔插式接口卡 (C A N，US B ，RS232，IEEE/
GPIB，Ethernet/LAN，Probus)
•可选外控用模拟接口，0...5V或0...10V（可选）对应0...100%
数值
•功率级别分别为3.3kW, 5kW, 6.6kW, 10kW 或 15kW,装进机
柜内还可扩展至150kW功率
•温控风扇
•状态指示灯 (OT，OVP，CC，CV，CP)
• 5组可选内存集
• Share-Bus 共享总线操作（并联）
2. 技术规格

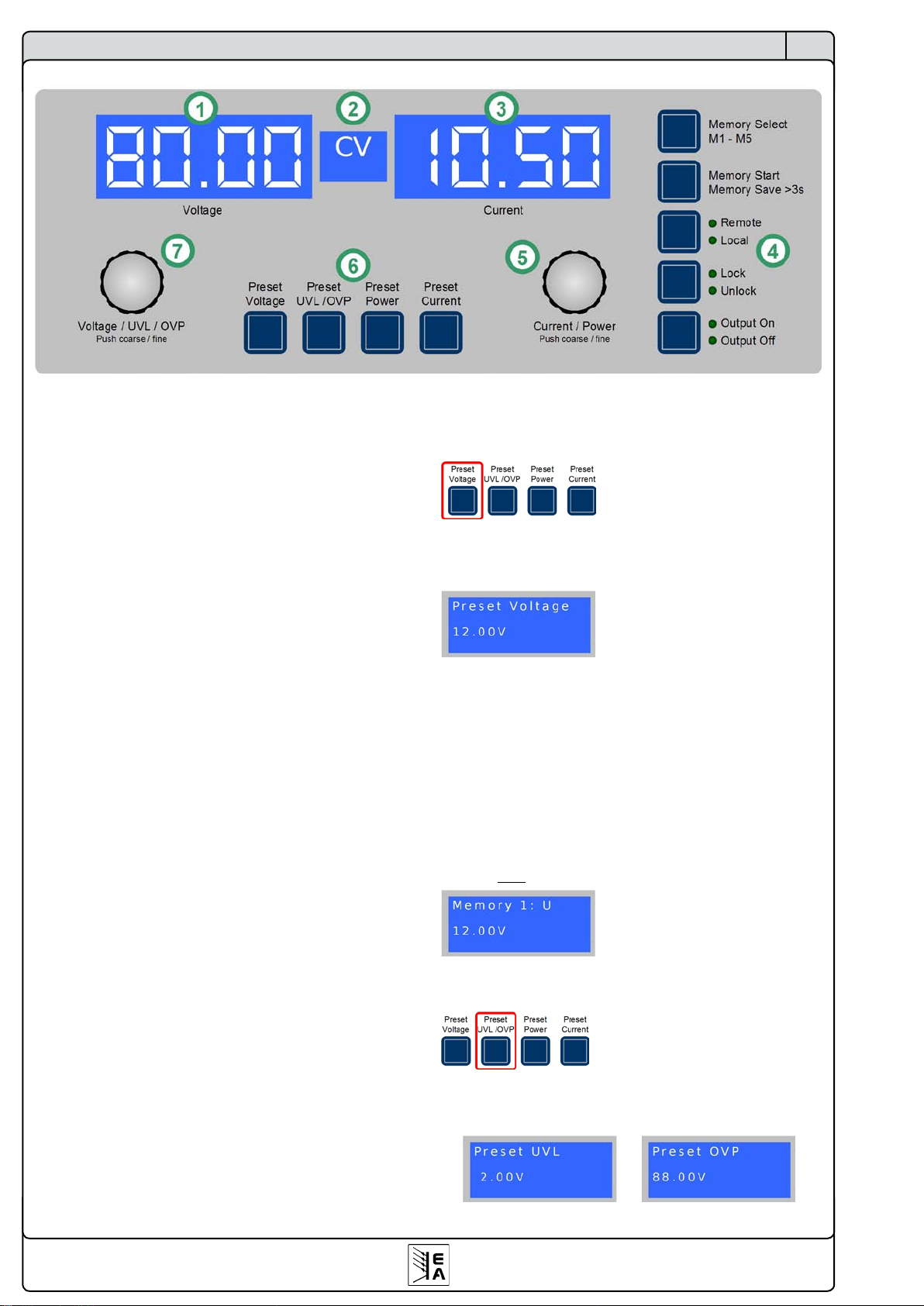

2.1 控制面板和显示器
显示： 202 x 32点阵显示
分为三个区域
旋钮：
2 个旋钮， 9+2 个按钮
额定值决定最大可调范围。
实际电压和电流同时显示，过压极限设定值，电压、电流和功
率限定值则分开显示。
分辨率： 4位数
格式： 0.00V...99.99V
0.0V...99.9V
0V...9999V
分辨率： 4位数
格式： 0.00A...99.99A
0.0A...999.9A
分辨率： 4位数
格式： 0.000kW...9.999kW
0.00kW...99.99kW

6
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 02-24-2011 PS 8000 3U
系列产品说明书
关于产品
2.2 各型号技术规格
PS 8040-170 3U PS 8080-170 3U PS 8200-70 3U PS 8500-30 3U PS 8040-340 3U
电源输入
输入电压 340…460V 340…460V 340…460V 340…460V 340…460V
可选输入电压范围 - - - - -
要求相数 L1, L2, PE L1, L2, PE L1, L2, PE L1, L2, PE L1, L2, L3, PE
输入频率 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
输入保险丝 2x T16A 2x T16A 2x T16A 2x T16A 4x T16A
输入电流 最大11A 最大16A 最大16A 最大16A 最大29A
功率因数值 > 0.99 > 0.99 > 0.99 > 0.99 > 0.99
输出 - 电压
额定电压U
Nom
40V 80V 200V 500V 40V
可调范围 0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.02% < 0.02% < 0.02% < 0.02% < 0.02%
带载0…100%时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载100%时电压从R10至90%的上升时间 最大30ms 最大30ms 最大30ms 最大30ms 最大30ms
纹波 @ BWL 20MHz < 100mVpp
< 10mVrms
< 100mVpp
< 10mVrms
< 200mVpp
< 25mVrms
< 250mVpp
< 70mVrms
< 150mVpp
< 10mVrms
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 10mV 10mV 100mV 100mV 10mV
远程感测补偿 最大2.5V 最大2.5V 最大6V 最大10V 最大2.5V
过压保护门限 (可调) 0…44V 0…88V 0…220V 0….550V 0…44V
输出 - 电流
额定电流I
Nom
170A 170A 70A 30A 340A
可调范围 0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载0…100% ∆U
OUT
时的稳定度 < 0.15% < 0.15% < 0.15% < 0.15% < 0.15%
纹波 @ BWL 20MHz < 528mApp
< 106mArms
< 300mApp
< 40mArms
< 44mApp
< 11mArms
< 14mApp
< 8mArms
< 600mApp
< 80mArms
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 100mA 100mA 10mA 10mA 100mA
负载从10…90%瞬态恢复时间 < 2ms < 2ms < 2ms < 2ms < 2ms
输出 - 功率
额定功率P
Nom
3300W 5000W 5000W 5000W 6600W
电压<150V U
in
时的额定功率 0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 0.001kW 0.001kW 0.001kW 0.001kW 0.001kW
调节分辨率 93% 93% 95.20% 95.50% 93%
其它
环境温度 0….50°C 0….50°C 0….50°C 0….50°C 0….50°C
储存温度 -20….70°C -20….70°C -20….70°C -20….70°C -20….70°C
相对湿度 < 80% < 80% < 80% < 80% < 80%
尺寸 (WxHxD)** 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm
重量 19.8kg 19.8kg 19.8kg 19.8kg 25.5kg
冗 餘 不 不 不 不 是的
绝缘耐压输出对外壳 500V DC 500V DC 500V DC 1000V DC 500V DC
绝缘耐压输入对输出
制冷
标准
过压等级
保护等级
污染程度
工作高度
串联操作
最大串联电压
主-从操作
并联操作
最大并联电压
主-从操作
模拟编程
输入范围
精确度*
输入阻抗
产品编号 09230176 09230160 09230170 09230165 09230177
53kOhm
0…5V 或 0…10V，可选
≤ 0.2%
有，经共享总线连接器
1500V
600V
无
<2000m
2
1
2
4200V DC
风扇制冷，前板为入风口，后板为排风口
EN 60950, EN 61326, EN 55022 等级 B
*与额定值有关，该精确度决定设定值与实际值间允许最大误差。
举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV,故得出实际值可
能在4.84V和5.16V之间。

7
CN
PS 8000 3U
系列产品说明书 日期： 02-24-2011
关于产品
PS 8040-510 3U PS 8080-340 3U PS 8160-170 3U PS 8200-140 3U PS 8400-70 3U
电源输入
输入电压 340…460V 340…460V 340…460V 340…460V 340…460V
可选输入电压范围 588…796V+MP - - - -
要求相数 L1, L2, L3, PE L1, L2, L3, PE L1, L2, L3, PE L1, L2, L3, PE L1, L2, L3, PE
输入频率 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
输入保险丝 6x T16A 4x T16A 4x T16A 4x T16A 4x T16A
输入电流 最大28A 最大28A 最大28A 最大28A 最大28A
功率因数值 > 0.99 > 0.99 > 0.99 > 0.99 > 0.99
输出 - 电压
额定电压U
Nom
40V 80V 160V 200V 400V
可调范围 0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.02% < 0.02% < 0.02% < 0.02% < 0.02%
带载0…100%时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载100%时电压从R10至90%的上升时间 最大30ms 最大30ms 最大30ms 最大30ms 最大30ms
纹波 @ BWL 20MHz < 150mVpp
< 10mVrms
< 150mVpp
< 10mVrms
< 300mVpp
< 30mVrms
< 200mVpp
< 25mVrms
< 300mVpp
< 40mVrms
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 10mV 10mV 100mV 100mV 100mV
远程感测补偿 最大2.5V 最大2.5V 最大5V 最大6V 最大12V
过压保护门限 (可调) 0…44V 0….88V 0….176V 0…220V 0…440V
输出 - 电流
额定电流I
Nom
510A 340A 170A 140A 70A
可调范围 0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载0…100% ∆U
OUT
时的稳定度 < 0.15% < 0.15% < 0.15% < 0.15% < 0.15%
纹波 @ BWL 20MHz < 900mApp
< 120mArms
< 600mApp
< 80mArms
< 300mApp
< 60mArms
< 89mApp
< 22mArms
< 33mApp
< 9mArms
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 100mA 100mA 10mA 100mA 10mA
负载从10…90%瞬态恢复时间 < 2ms < 2ms < 2ms < 2ms < 2ms
输出 - 功率
额定功率P
Nom
10000W 10000W 10000W 10000W 10000W
电压<150V U
in
时的额定功率 0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 0.01kW 0.01kW 0.01kW 0.01kW 0.01kW
调节分辨率 93% 93% 93% 95.20% 95.20%
其它
环境温度 0….50°C 0….50°C 0….50°C 0….50°C 0….50°C
储存温度 -20….70°C -20….70°C -20….70°C -20….70°C -20….70°C
相对湿度 < 80% < 80% < 80% < 80% < 80%
尺寸 (WxHxD)** 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm
重量 33kg 25.5kg 25.5kg 25.5kg 25.5kg
冗 餘 是的 是的 不 是的 不
绝缘耐压输出对外壳 500V DC 500V DC 500V DC 500V DC 900V DC
绝缘耐压输入对输出
制冷
标准
过压等级
保护等级
污染程度
工作高度
串联操作
最大串联电压
主-从操作
并联操作
最大并联电压
主-从操作
模拟编程
输入范围
精确度*
输入阻抗
产品编号 09230178 09230161 09230163 09230171 09230173
53kOhm
0…5V 或 0…10V，可选
≤ 0.2%
有，经共享总线连接器
1500V
600V
无
<2000m
1
2
4200V DC
风扇制冷，前板为入风口，后板为排风口
EN 60950, EN 61326, EN 55022 等级 B
2
*与额定值有关，该精确度决定设定值与实际值间允许最大误差。
举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV,故得出实际值可
能在4.84V和5.16V之间。

8
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 02-24-2011 PS 8000 3U
系列产品说明书
关于产品
PS 8500-60 3U PS 81000-30 3U PS 8080-250 3U PS 8080-510 3U PS 8200-210 3U
电源输入
输入电压 340…460V 340…460V 340…460V 340…460V 340…460V
可选输入电压范围 - - 588…796V+MP 588…796V+MP 588…796V+MP
要求相数 L1, L2, L3, PE L1, L2, L3, PE L1, L2, L3, PE L1, L2, L3, PE L1, L2, L3, PE
输入频率 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
输入保险丝 4x T16A 4x T16A 6x T16A 6x T16A 6x T16A
输入电流 最大28A 最大28A 最大28A 最大28A 最大28A
功率因数值 > 0.99 > 0.99 > 0.99 > 0.99 > 0.99
输出 - 电压
额定电压U
Nom
500V 1000V 80V 80V 200V
可调范围 0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.02% < 0.02% < 0.02% < 0.02% < 0.02%
带载0…100%时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载100%时电压从R10至90%的上升时间 最大30ms 最大30ms 最大30ms 最大30ms 最大30ms
纹波 @ BWL 20MHz < 300mVpp
< 70mVrms
< 800mVpp
< 200mVrms
< 150mVpp
< 10mVrms
< 150mVpp
< 10mVrms
< 250mVpp
< 25mVrms
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 100mV 1V 10mV 10mV 100mV
远程感测补偿 最大10V 最大20V 最大2.5V 最大2.5V 最大6V
过压保护门限 (可调) 0…550V 0…1100V 0…88V 0…88V 0…220V
输出 - 电流
额定电流I
Nom
60A 30A 250A 510A 210A
可调范围 0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载0…100% ∆U
OUT
时的稳定度 < 0.15% < 0.15% < 0.15% < 0.15% < 0.15%
纹波 @ BWL 20MHz < 33mApp
< 16mArms
< 22mApp
< 11mArms
< 900mApp
< 120mArms
< 900mApp
< 120mArms
< 167mApp
< 33mArms
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 10mA 10mA 100mA 100mA 100mA
负载从10…90%瞬态恢复时间 < 2ms < 2ms < 2ms < 2ms < 2ms
输出 - 功率
额定功率P
Nom
10000W 10000W 15000W 15000W 15000W
电压<150V U
in
时的额定功率 0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 0.01kW 0.01kW 0.01kW 0.01kW 0.01kW
调节分辨率 95.50% 95.50% 93% 93% 95.20%
其它
环境温度 0….50°C 0….50°C 0….50°C 0….50°C 0….50°C
储存温度 -20….70°C -20….70°C -20….70°C -20….70°C -20….70°C
相对湿度 < 80% < 80% < 80% < 80% < 80%
尺寸 (WxHxD)** 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm
重量 25.5kg 25.5kg 33kg 33kg 33kg
冗 餘 不 不 是的 是的 是的
绝缘耐压输出对外壳 1000V DC 1500V DC 500V DC 500V DC 500V DC
绝缘耐压输入对输出
制冷
标准
过压等级
保护等级
污染程度
工作高度
串联操作
最大串联电压
主-从操作
并联操作
最大并联电压
主-从操作
模拟编程
输入范围
精确度*
输入阻抗
产品编号 09230166 09230168 09230179 09230162 09230172
53kOhm
0…5V 或 0…10V，可选
≤ 0.2%
有，经共享总线连接器
1500V
600V
无
<2000m
2
4200V DC
风扇制冷，前板为入风口，后板为排风口
EN 60950, EN 61326, EN 55022 等级 B
2
1
*与额定值有关，该精确度决定设定值与实际值间允许最大误差。
举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV,故得出实际值可
能在4.84V和5.16V之间。

9
CN
PS 8000 3U
系列产品说明书 日期： 02-24-2011
关于产品
PS 8240-170 3U PS 8500-90 3U PS 8600-70 3U PS 81500-30 3U
电源输入
输入电压 340…460V 340…460V 340…460V 340…460V
可选输入电压范围 588…796V+MP 588…796V+MP 588…796V+MP 588…796V+MP
要求相数 L1, L2, L3, PE L1, L2, L3, PE L1, L2, L3, PE L1, L2, L3, PE
输入频率 50/60Hz 50/60Hz 50/60Hz 50/60Hz
输入保险丝 6x T16A 6x T16A 6x T16A 6x T16A
输入电流 最大28A 最大28A 最大28A 最大28A
功率因数值 > 0.99 > 0.99 > 0.99 > 0.99
输出 - 电压
额定电压U
Nom
240V 500V 600V 1500V
可调范围 0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.02% < 0.02% < 0.02% < 0.02%
带载0…100%时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05%
带载100%时电压从R10至90%的上升时间 最大30ms 最大30ms 最大30ms 最大30ms
纹波 @ BWL 20MHz < 500mVpp
< 20mVrms
< 300mVpp
< 70mVrms
< 400mVpp
< 80mVrms
< 1000mVpp
< 350mVrms
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 100mV 100mV 100mV 1V
远程感测补偿 最大7.5V 最大10V 最大18V 最大30V
过压保护门限 (可调) 0…264V 0…550V 0…660V 0…1650V
输出 - 电流
额定电流I
Nom
170A 90A 70A 30A
可调范围 0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05%
带载0…100% ∆U
OUT
时的稳定度 < 0.15% < 0.15% < 0.15% < 0.15%
纹波 @ BWL 20MHz < 333mApp
< 27mArms
< 50mApp
< 23mArms
< 30mApp
< 12mArms
< 19mApp
< 13mArms
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 100mA 10mA 10mA 10mA
负载从10…90%瞬态恢复时间 < 2ms < 2ms < 2ms < 2ms
输出 - 功率
额定功率P
Nom
15000W 15000W 15000W 15000W
电压<150V U
in
时的额定功率 0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
精确度* ≤ 0.2% ≤ 0.2% ≤ 0.2% ≤ 0.2%
显示器分辨率 0.01kW 0.01kW 0.01kW 0.01kW
调节分辨率 93% 95.50% 95.20% 95.50%
其它
环境温度 0….50°C 0….50°C 0….50°C 0….50°C
储存温度 -20….70°C -20….70°C -20….70°C -20….70°C
相对湿度 < 80% < 80% < 80% < 80%
尺寸 (WxHxD)** 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm
重量 33kg 33kg 33kg 33kg
冗 餘 不 是的 不 不
绝缘耐压输出对外壳 500V DC 1000V DC 1000V DC 2000V DC
绝缘耐压输入对输出
制冷
标准
过压等级
保护等级
污染程度
工作高度
串联操作
最大串联电压
主-从操作
并联操作
最大并联电压
主-从操作
模拟编程
输入范围
精确度*
输入阻抗
产品编号 09230164 09230167 09230174 09230169
1
4200V DC
风扇制冷，前板为入风口，后板为排风口
EN 60950, EN 61326, EN 55022 等级 B
2
2
<2000m
600V
无
53kOhm
1500V
有，经共享总线连接器
0…5V 或 0…10V，可选
≤ 0.2%
*与额定值有关，该精确度决定设定值与实际值间允许最大误差。
举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV,故得出实际值可
能在4.84V和5.16V之间。

10
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 02-24-2011 PS 8000 3U
系列产品说明书
关于产品
3. 产品描述
3.1 各面视图

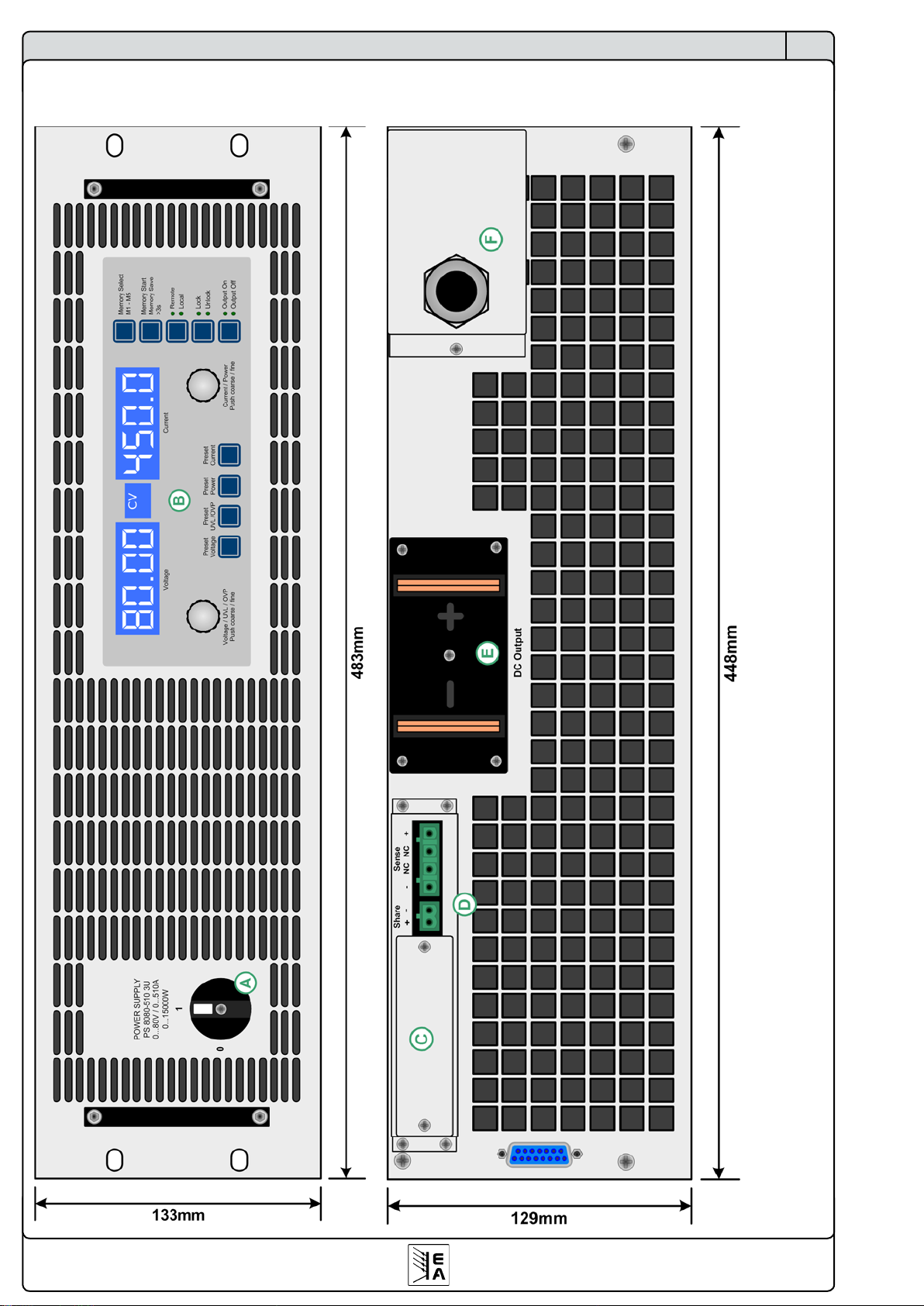

A - 电源开关 D - 共享总线和远程感测端
B - 控制面板 E - 直流输出端（上图显示的输出端为80V型号的输出端类型）
C - 接口卡插槽 F - 交流输入端
图 2
图 1

11
CN
PS 8000 3U
系列产品说明书 日期： 02-24-2011
关于产品

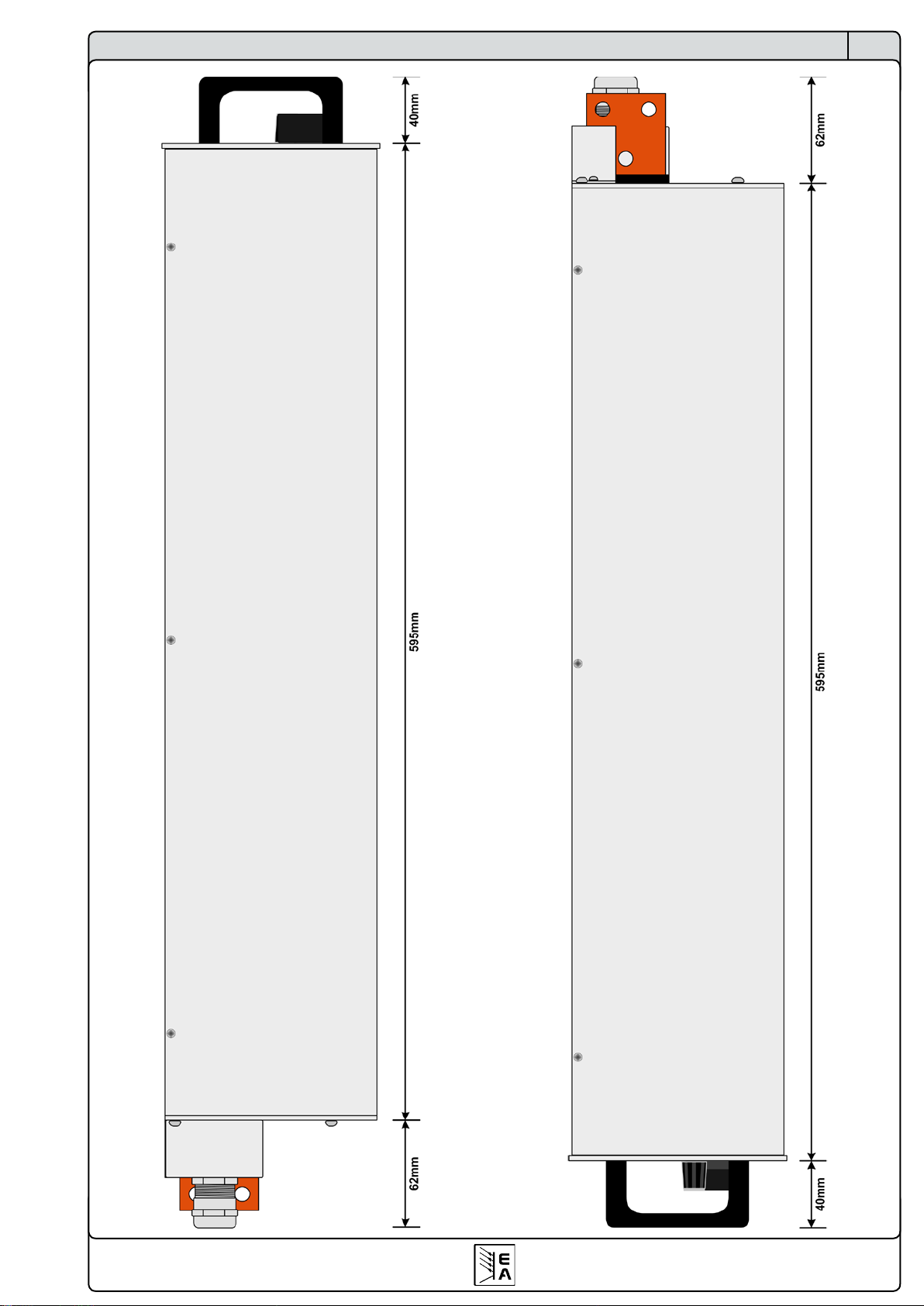

图 3 图 4

12
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 02-24-2011 PS 8000 3U
系列产品说明书
关于产品
图 5

13
CN
PS 8000 3U
系列产品说明书 日期： 02-24-2011
关于产品
3.2 供应清单
1 x 电源供应器
1 x 印刷版使用说明书
1 x 共享总线插头（已插上）
1 x 远程感测用插头（已插上）
4. 一般信息
4.1 序言/安全警告
本说明书和本设备专给对本电源有基本了解的人士使用。不应
给无基本电器知识的人士操作，因本说明书未作此方面解释。
操作不当和未遵守安全说明的操作可能导致仪器损坏或丧失保
修的权利！
4.2 制冷
前板进风孔和后板排风孔必须保持干净，以保证良好的冷却效
果。注意产品(后方)要与周围摆放的任何物体保持至少10cm
距离，以保证空气通畅。
4.3 维修/服务
打开该产品或用工具从内部取出零件时可能有高压触电的危
险。必须将该产品与主电源断开后方可进行，否则用户自行承
担风险。
只有受过电流危险知识训练的人员方可进行相关维护或修理。
打开产品通常只为更换保险丝。
4.4 冗余操作
本系列部分型号还具有冗余操作功能。意思是，产品上含有两
至三个功率段，只要有一个功率段维持工作，其他功率段因过
热而被关闭，本电源仍将供电到输出端。详情可参考„2.2各型
号技术规格“，查看具有该功能的产品型号。
5. 安装
5.1 目检
收到产品拆包装后，请检查是否有外观受损痕迹。如有，请不
要操作该产品，应立即联系您的供应商。
5.2 输入端连接（单机）
本系列产品的交流输入端必须连接两相（3.3kw/5kW型号）或
三相，（6.6kW/10kW/15kW型号）的产品则要求连接带接地
（PE）的三相供电电压。
该连接必须使用合适直径的连接线来完成。见下表举例，都针
对单机连接的连接线：
L1 L2 L3
ø Imax ø Imax ø Imax
3.3kW - - 2,5mm² 11A 2,5mm² 11A
5kW - - 2,5mm² 16A 2,5mm² 16A
6.6kW 2,5mm² 19A 2,5mm² 11A 2,5mm² 11A
10kW 4mm² 28A 4mm² 16A 4mm² 16A
15kW 4mm² 28A 4mm² 28A 4mm² 28A
我们建议如下：
对于3.3kW/5kW/6.6kW型号： 至少为2,5mm²
对于10kW/15kW型号： 至少为4mm²
针对每相线以及地(PE)。
3.3kW或5kW单机使用的两相线可任意选择。意思是，不一定
非为L2 (R)与L3 (S):

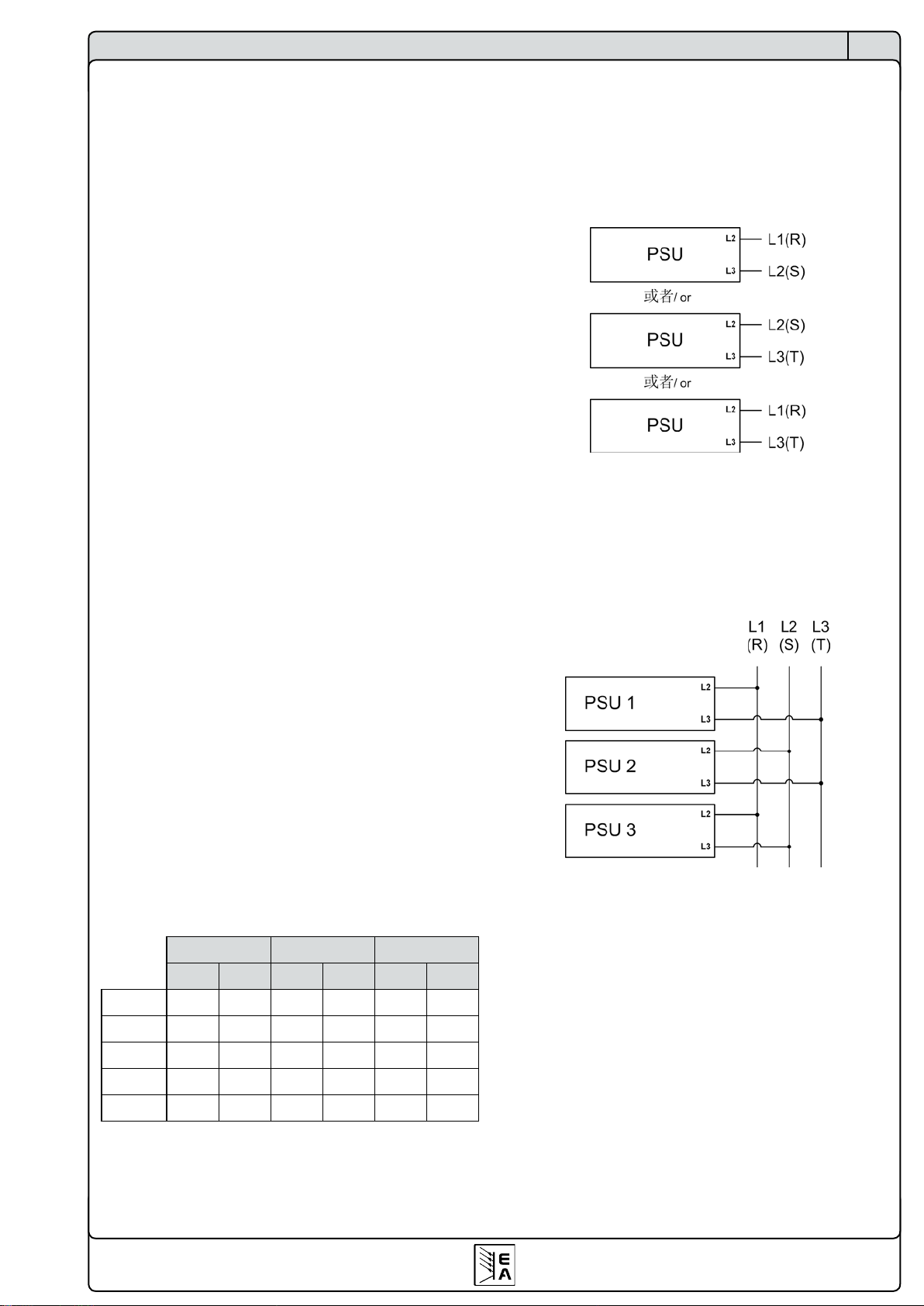

5.3 输入端连接（多台机）
若有多台同功率级别或不同功率的产品连接到同一三相电压
上，则需考虑相位间电流的分配，以达到平衡。如果连接一台
或2台仅需两相电的产品，将会引起不均衡的电流分布，3台是
最理想的。
下图以3.3kW/5kW型号产品的配置为例：

14
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 02-24-2011 PS 8000 3U
系列产品说明书
6.6kW/10kW型号的有所不同。在此情况下建议更改相位图。
即，不必将L1(R)相接到产品输入端子的L1输入极。下图显示了
一个电流几乎对称分布的范例，其中L1 = max. 44A, L2 = max.
56A 以及 L3 = max. 60A。
下图以6.6kW/10kW型号产品的配置为例：
5.4 输入保险丝
本系列产品最多配有6个F16A/500V，6,3x32mm的保险丝熔
断保护，都安装在产品内的主滤波板上，该板就在前面板后卖
弄。如果需要更换号线泗，必须打开产品上盖。
5.5 直流输出端
功率输出端位于产品后方。
该输出端无保险熔断！为避免负载应用损坏，需一直注意负载
的额定值。
负载连线的直径由几个条件决定，如输出电流，线长和环境温
度。
关于产品
我们建议使用1,5m长的连线：
针对30A: 6mm² 针对70A: 16mm²
针对90A: 25mm² 针对140A: 50mm²
针对170A: 70mm² 针对210A: 95mm²
针对340A: 2x70mm² 针对510A: 2x120mm²
上面为每个直流输出端连线的最小直径（软性线）。
例如70mm²的单线，也可用2条35mm²的连线代替。
使用较长连线时，必须加大其直径，以免出现过大压降和发热
过多。
5.5.1 输出端类型
• 40V 或 80V 型号：
铜条上带有3个9mm配M8螺丝的螺丝孔
建议：使用孔径为8mm的圆形接线片
• 160V/200V/240V 型号：
M8的螺柱固定于塑胶直流端子上
建议：使用孔径为8mm的圆形接线片
图6. 3.3kW/5kW产品输入端连接线图 图7. 6.6kW/10kW/15kW产品输入端连线图

15
CN
PS 8000 3U
系列产品说明书 日期： 02-24-2011
• 400V 以上型号：
塑胶螺丝夹型端子
建议：使用孔径为6mm的圆形接线片
5.6 输出端接地
注意！请仔细阅读下面的信息！
一般情况下可将单机与单机或者并联下多台机的直流负(-)输
出端接地。额定电压为300V以下产品，只有其直流正（+)输
出端方可接地。
串联时注意输出各极的电位转移！此时仅允许最低电压极接地。
串联时允许最大电压为：600V DC。
注意！将直流输出极接地时，要注意消费端，如电子负载，是
否也与其中一极接地了！因为这可能会导致短路！
5.7 “Sense”（远程感测）端
为了补偿负载线上的压降，电源可“感测”负载上的电压，而
不是输出端的电压。它将调整输出电压，以便能提供所需电压
给负载。最大调整值可见章节„2.2 各型号技术规格“下的“
远程感测补偿”。
远程感测的连接点在产品后板“感测”端子上。也可见章节
3.1。
(+)
感测端只能与负载设备的 (+) 输出端相连， (–) 感测
端与
(–) 输出端相连！否则会损坏本产品 。
面板其它信息请见章节7.7。
关于产品
!

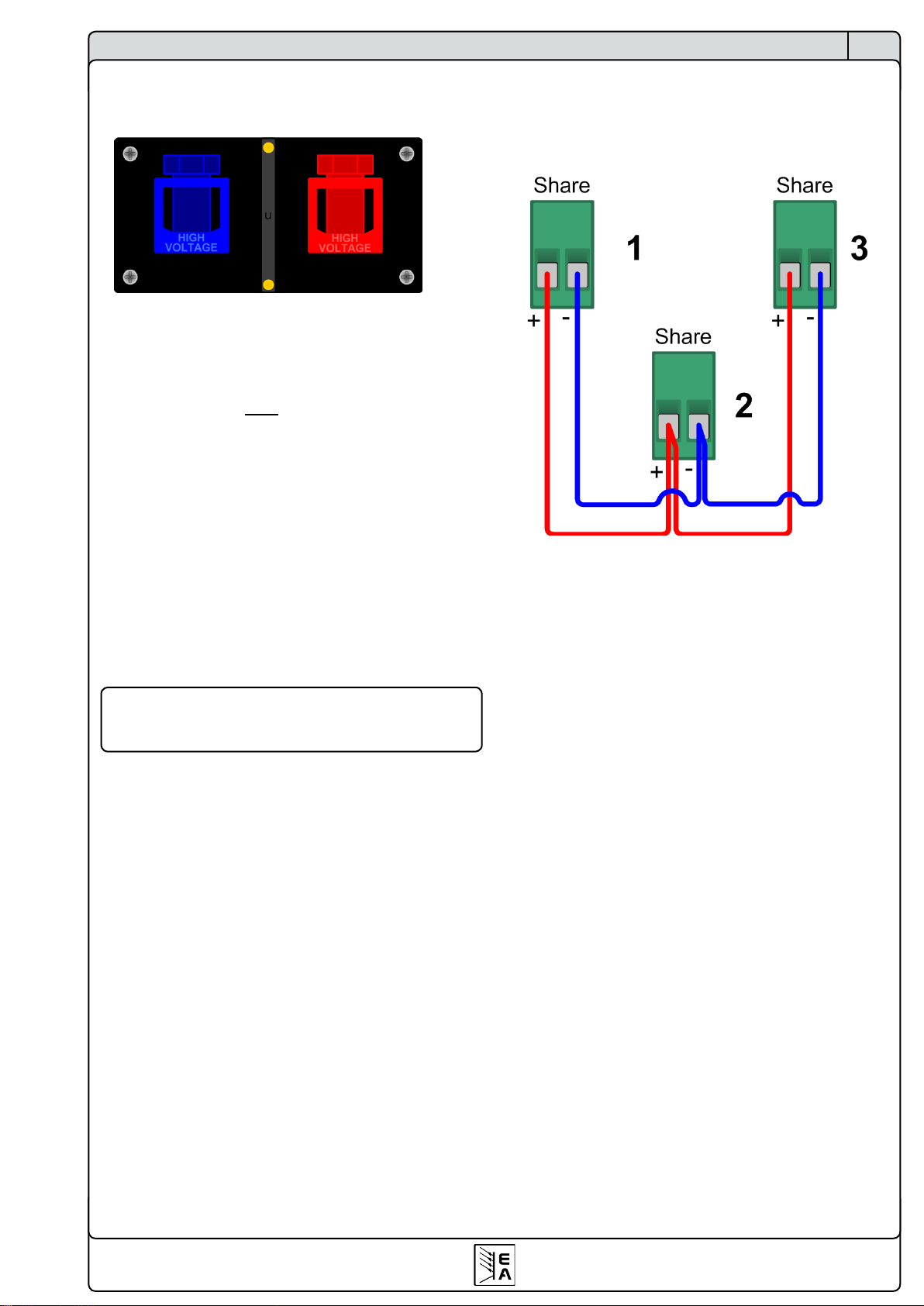

5.8 “Share”（共享）端
假如想使用共享总线操作，只要将相关产品的“Share”（共
享）端连在一起即可，再无其它操作。关于共享总线操作详情
请参考章节„11.2串联“：
5.9 接口卡插槽
本系列产品可配一接口卡。接口卡插槽位于产品后面。关于卡的
详细信息请参考接口卡用户使用指南中章节„9.数字接口卡“，
以及接口卡快速安装指南。

16
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 02-24-2011 PS 8000 3U
系列产品说明书
关于产品
图 8. 控制面板
6. 操作
6.1 显示
图8描述了点阵显示和控制面板总图。正常操作期间，显示区
域展示实际电压（右边）和电流值（左边），以及产品状态（
中间）。在预设模式下，左显示区域显示电压设定值（预设电
压），过压保护阀值（预设OVP）欠压极限设定值（预设UVL)
。右显示区域显示电流设定值（预设电流）或功率设定值（预设
功率）。在产品设置模式下显示可调参数和设定。
中间区域显示的状态如下：
CV - 恒压调整（仅当输出为“on”时）
OT - 过温错误
OVP - 过压错误
CC - 恒流调整（仅当输出为“on”时）
CP - 恒功率调整（仅当输出为“on”时）
Fine - 两旋钮启用时作精调
图解：
1 - 左显示区域：实际电压或V,UVL,OVP的设定值。
2 - 状态区域：显示状态，如CC,CV等。
3 - 右显示区域：实际电流或I,P的设定值。
4 - 控制按钮：设定产品条件等。
5 - 右旋钮：调节I和P设定值，以及在产品设定下的各项设
定。
6 - 预设按钮：转为显示设定值。
7 - 左旋钮：调节V、UVL和OVP设定值，以及产品设定下的
各参数。
6.2 控制面板各按钮
Preset Voltage按钮
正常操作模式下，该按钮可将实际输出电压值的显示转为预设
输出电压值的显示（预设模式）。
左显示区域将显示如下：
预设模式下，左旋钮(Voltage / UVL / OVP)以与正常操作方式
下一样的方法，调节0...100% UNom范围内的电压设定值。调节
值会立即传输到输出端！
注意！设定值的调节由欠压阀值 UVL 限制。见下面。
按两下该按钮立即退出预设模式，或者，如果没按预设按钮或
有任一设定值被更改，则5s后自动退出。
由模拟或数字接口控制的远程控制模式下，可用预设模式检测
远程输入的电压设定值。
用LOCK键可锁定该按钮。见后面详述。
内存选择模式下，用该按钮可转为显示所选内存集的电压设定
值，但是不会传输到输出端。左显示区域将显示如下：
Preset UVL / OVP按钮
在正常操作模式下，该按钮可将欠压极限（按一下）或过压保
护阀值（按两下）实际值的显示转为其设定值的显示（预设模
式）。左边显示区域将显示如下：
--> --> .

17
CN
PS 8000 3U
系列产品说明书 日期： 02-24-2011
操作产品
预设模式下，左旋钮(Voltage / UVL / OVP)以与正常操作方式
下一样的方法，调节0...100% UNom范围内的电压设定值。调节
值会立即传输到输出端！
注意！设定值的调节由欠压阀值 UVL 限制。见下面。
按两下该按钮立即退出预设模式，或者，如果没按预设按钮或
有任一设定值被更改，则5s后自动退出。
由模拟或数字接口控制的远程控制模式下，可用预设模式检测
远程输入的电压设定值。
用LOCK键可锁定该按钮。见后面详述。
内存选择模式下，用该按钮可转为显示所选内存集的电压设定
值，但是不会传输到输出端。左显示区域将显示如下：
--> --> .
Preset Power按钮
在正常操作模式下，该按钮可将实际电流值的显示转为输出功
率预设值（预设模式）。
右显示区域将显示如下：
在预设模式下，右旋钮(Current / Power)用来调节0...100% PNom
范围内的功率设定值。调节值会立即传输到输出端！
按两下该按钮立即退出预设模式，或者，如果没按预设按钮或
有任一设定值被更改，则5s后自动退出。用LOCK键可锁定该
按钮。见后面详述。
经模拟或数字接口卡控制的远程控制下，预设模式可用来检查
远程指定的功率设定值。
内存选择模式下，用该按钮可转为显示所选内存集的功率设定
值，但是不会传输到输出端。右显示区域将显示如下：
-->
Preset Current按钮
正常操作模式下，该按钮可将实际输出电流值的显示转为预设
输出电流值（预设模式）。以上多数型号都有可调功率调整，
右显示区域将显示如下：
-->
预设模式下，右旋钮(Current / Power)可在正常操作模式下一
样，调节0...100% INom范围内的电流设定值。调节值会立即传
输到输出端！
按两下该按钮立即退出预设模式，或者，如果没按预设按钮或
有任一设定值被更改，则5s后自动退出。
由模拟或数字接口控制的远程控制模式下，可用预设模式检测
远程输入的电流设定值。
用LOCK键可锁定该按钮。见下面。
内存选择模式下，用该按钮可转为显示所选内存集的电流设定
值，但是不会传输到输出端。右显示区域将显示如下：
-->

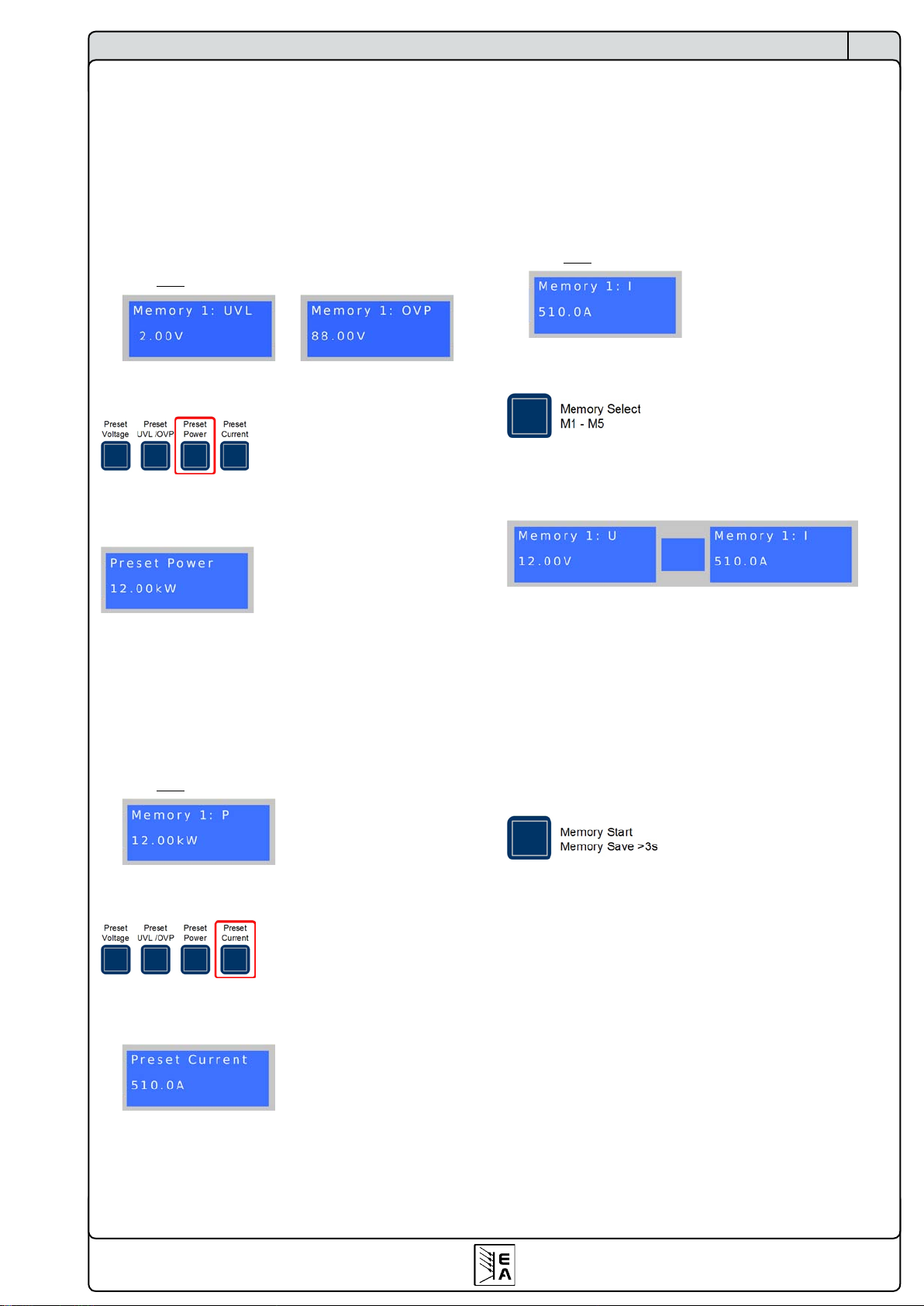

Memory Select M1-M5按钮
该按钮在5个内存集间循环，每个内存集都有V、I、P、以及
UVL和OVP的设定值。在这儿可编辑、存储或提交所选内存
集。该按钮只有在输出为off时才工作。内存模式和所选内存
集号显示如下：
用该按钮用户可执行下列操作：
a) 调节数值
输出关闭，短按按钮，显示器变为第一个内存集，如上所示。
现在可调节所选内存集的电压(左)和电流(右)设定值。推动相应
预设按钮可访问其它可调值。
再按按钮，会循环显示至内存集5，然后退出内存模式。
调节后数值一直保留，直至产品关闭，但是不会提交到输出设
定值，也不保存！
Memory Start / Memory Save >3s按钮
该按钮用来将之前由Memory Select M1-M5按钮选好的内存
集值提交给输出，或将内存保存于内置存储卡上。该按钮只有
当输出为off时才工作。
用该按钮用户可执行下列操作：
b) 仅提交
输出关闭，选择内存集(1-5)，短按按钮 --> 内存集值提交为输
出设定值，然后退出内存模式。要使用新值，先用Output On
按钮或远程控制打开输出。
注意！内存集尚未保存！
c) 仅存储
输出关闭，选择一个或多个内存集，按需要调节数值，按住
Memory M1...M5按钮不放，保持3s以上时间 --> 所有内存集
被存储于内置存储卡，但不会被提交给输出。输出仍为关闭状
态，保存内存集后退出内存模式。
也可利用数字接口（除GPIB外）通过远程控制和相应指令来定
义内存集，并被即时存储。
用LOCK键可锁定该按钮，见后面详述。

18
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 02-24-2011 PS 8000 3U
系列产品说明书
操作产品
Local按钮
本按钮激活/终止LOCAL模式。在LOCAL模式下不可进入远程
控制模式。
注意！激活LOCAL模式将会即刻从远程控制模式退出（模拟或
数字），并不再允许继续远程控制产品，除非再次退出LOCAL
模式。
LOCAL模式由“Local”灯指示出来。只要LOCAL模式未被激
活，“Remote”灯就显示产品通过模拟或数字接口处于远程
控制模式。
用LOCK键可锁定该按钮，见后面详述。
Lock / Unlock按钮
本按钮激活/终止控制面板锁定。LOCK模式下锁定所有的按钮，
除LOCK按钮外。锁定控制面板可防止无意使用按钮和编码器。
注意！激活 LOCK 模式将会即刻从任何预设或内存模式退出，
如果它们当前为激活状态。显示器会回到实际值的正常显示。
Output On / Output Off按钮
只要产品未处于遥控模式，可用此按钮手动打开或关闭电源输。
输出状态通过按钮上面的“Output On”或“Output Off”LED
灯指示出来。输出打开时，在显示器中间状态区域显示当前工
作中的调整模式 (CC、CV或CP)。
用LOCK键可锁定该按钮。见上述相关内容。
此按钮还可用来确认错误消息。详情请见7.4和7.5章节。
如果出现过温错误，„Output on“ LED灯会闪烁，指示即将自动
打开产品输出，一旦过温错误消失。该运作可手动干扰，推动按
钮可关闭输出。该LED灯停止闪烁，而„Output off“ LED灯会亮。
6.3 其它控制键
Rotary knob按钮
这两个旋转编码器有推动按钮功能。推动任何一个或两个会有
下列作用：
a) 细调模式 (Fine)
短按任何一按钮可起用或停用细调模式。如果激活“Fine”，
所有设定值、阀值和极限值都按最小的幅度调节，不管当前为
何种模式（预设，内存等）。在状态显示区域以“Fine”文字
显示出来。也可参考下面章节„6.4调节设定值“。
b) 产品设置
当输出为off时，同时按住两个按钮，时间>3s，可将产品换到产
品设置。按相同方式可退出。见章节„8.产品设置“。
6.4 调节设定值
1. 手工操作
在手工操作下，两旋转编码器可按预定幅度（见下表）在0%
至 100%的额定电压和电流设定值间连续调节。若想设置OVP
和UVL，需按一下或两下Preset UVL/OVP按钮。若想设置功
率设定值，需按Preset Power按钮。
注意！ OVP 值低于电压设定值，只要一打开输出，实际电压达
到
OVP 门限，就会出现 OV 错误！
可通过细调或粗调手工完成设定值的设置，默认为粗调。需
Fine-细调时按任一一个旋转编码器来激活，幅度为1。
coarse-粗调则按额定值的下列步宽来进行（也可参考技术规
格）：
电压 电流
额定值 粗调 细调 额定值 粗调 细调
40V 0.25V 10mV 30A 0.2A 10mA
80V 0.5V 10mV 60A 0.5A 10mA
160V 1V 100mV 70A 0.5A 10mA
200V 2V 100mV 90A 1A 10mA
240V 2V 100mV 120A 1A 100mA
400V 2V 100mV 140A 1A 100mA
500V 5V 100mV 210/250A 2A 100mA
600V 5V 100mV 340A 2A 100mA
1000V 10V 1V 510A 5A 100mA
1500V 10V 1V
功率
额定值 粗调 细调
3.3/5kW 0.050kW 1W
6.6/10kW 0.10kW 10W
15kW 0.10kW 10W
重点！
可调设定值的分辨率在某些型号上要高于输出电压分辨
率。故有可能发生执行2或3个步宽后才能改变输出电压。

19
CN
PS 8000 3U
系列产品说明书 日期： 02-24-2011
操作产品
2. 通过模拟接口远程控制
经模拟接口(简称为AI)，可远程控制电流、电压和功率。这三
个值是有要求的。即，用AI来调节电压的同时，不可用前板旋
转编码器调节电流，反之亦然。因为AI极限不能用调节，而需
在转换至模拟远程控制钱，在设备上手动设定。
在远程控制下，用预设按钮可转至预设模式，它将显示转化后
的设定值，并输给AI的设定值引脚。为了设置合适的设定值，
用户可借助外电压源，或18脚的参考输出电压。
如只要求通过外部手段调节电压，电流设定值(CSEL)或功率设
定值(PSEL)可连到参考电压(VREF)。
AI能与普通的0...5V或0...10V范围工作，每个电压值对应
0...100%的额定值。产品设置模式下可选择所需电压范围。
以下适用：
0-5V：参考电压 = 5V，0...5V 设定电压相当于 0...100% 的额
定电压，在实际输出端 (CMON, VMON, PMON)，则相当于
0...100% 的实际数值。
0-10V：参考电压 = 10V，0...10V 设定电压相当于 0...100%
的额定电压，在实际输出端 (CMON, VMON, PMON)，则对应
0...100% 的实际数值。
若选择的设定值超过极限，如 >5V，针对 0...5V 电压范围，该
数值会被减至 100% 范围内。
请勿输入高于12V的设定输入值!
3. 通过数字接口卡远程控制
数字接口卡允许电脑设置电压、电流和功率，以及OVP阀值与
欠压极限UVL。当转为远程控制模式时，产品保留最后的设定
值，直至被更改。因此可发送任意设定值仅控制电压，而电流
值保持不变。
数字接口（除GPIB和Ethernet外）传输的设定值永远为百分
数，对应100% (hex: 0x6400)的额定值，或110%(hex: 0x6E00)
的OVP门限。
使用GPIB时，给予的任何值都是真正的十进制值。
另外，数字接口卡允许查询和设定大量其它功能和数值。详情
请参考章节„9. 数字接口卡“和IF卡的使用说明书。
7. 下列情形发生时的反应...
7.1 用电源开关打开
电源开关位于产品前面。打开产品后，显示器将显示这些信息：
生产商名称，地址与生产商标识，产品类型与固件版本。在设置
模式下（见„8.产品设置“）出现“AutoPwrOn”（自动打开）
选项，它决定产品打开时的输出状态。默认状态下为“on”，
意思是可恢复产品最后关闭时U、I、 P的设定值，OVP和UVL
值，以及输出条件。如果该选项为“off”，U和I的设定值设为
0，P的设定值为100%，输出在每一次开启后打开。
7.2 用电源开关关闭
用电源开关关闭产品如电源断电一样。它会保存最后设定值和
输出条件。短时间过后，功率输出和风扇关闭，几秒钟后，产
品完全关闭。
7.3 转至远程控制模式
a) 通过可选模拟接口 ：如果产品未被LOCAL模式限制，或早已
启动数字接口的远程模式，“SEL-enable”引脚22通过VSEL(
引脚3)、CSEL(引脚2)和PSEL(引脚1)，以及REM-SB引脚(引
脚13)的设定值，将产品转为远程控制。输入到1，2，3和13引
脚（也可参考章节„10.模拟接口“）的设定值和输出条件即刻
被设置。从远程控制回到手控模式后，关闭输出，并保留最后远
程调整的U、I和P设定值。
b)
通过可选数字接口 ：如果产品未被LOCAL模式限制，或早
已通过AI启动了远程控制模式，利用相关指令（这儿为：对
象）可将产品转为远程控制，并保留输出状态和设定值，直至
被更改。退出远程控制，则关闭输出，并保留最后远程调整的
U、I、P、OVP和UVL设定值。
7.4 出现过压
过压错误可以因内部缺陷（输出电压上升且不可控）或外部
电压太高而引起。过压保护(OVP)将关闭输出，并在显示器上
以“OVP”文字和AI上的“OVP”引脚8指示此错误。
应避免加载于输出端的外部电压超过额定电压的120%，否则产
品内部元件会受损！
如果清除过压原因，输出会再次打开，“OVP”状态文字清
除。这被视为确认。在手工操作模式下，以推动Output On按钮
为确认方式，在模拟遥控模式下是“REM-SB”引脚，而在数字
遥控模式下为相关指令。如果错误仍然存在，则不打开输出。
OVP错误以报警声记录于内部警报器。通过数字接口可读取该
缓冲器。读缓冲器也表示确认。
注意：OV错误的状态优先于OT错误状态，当两个错误同时出
现时会覆盖“OT”状态文字，且未经确认。
7.5 出现过温
一旦因内部过热而出现过温(OT)错误，则关断输出，显示器中
间区域会出现 “OT”状态文字。
同时Output On按钮上的灯会闪烁，指示出产品一旦冷却后即
自动重启。若不想这样，可手工关闭输出。LED灯停止闪烁，
输出就不会自动启动。只有当内部所有功率级(3.3/5kW = 1级,
6.6/10kW = 2级, 15kW = 3级) 因过热而切断时输出电压才会
为零。
OT错误要被确认。如果产品在冷却后还是关闭的，可使用
Output on按钮或“REM-SB”触发引脚13或经数字接口利用
相关指令来打开。如果输出为打开状态，可按一下Output on
按钮，或触发一下“REM-SB”引脚，或经数字接口使用相关
指令来关闭输出。
OT错误以报警声记录于内部警报器。通过数字接口可读取该缓
冲器。读缓冲器也表示确认错误并清除缓冲器。
OT错误状态对于OV错误状态，具有较低的优先权。当两个错误
同时出现时，“OVP”会覆盖“OT”状态文字。

20
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 02-24-2011 PS 8000 3U
系列产品说明书
操作产品
7.6 调整电压、电流和功率
电源的输出电压和负载的阻值决定输出电流。只要输出电流低
于设定电流极限值，产品以恒压(CV)模式操作，且以“CV”
状态文字指示出来。
如果输出电流受限于电流设定值或额定电流，产品会转为恒流
模式(CC)，并以“CC”状态文字指示出来。
输出功率在1kW以上的多数型号有一额外特征，即具有0...PNom
的可调功率极限。如果产品实际电流和电压超过可调功率极
限，即激活该功能，并覆盖恒压或恒流调整模式。功率极限最
初影响输出电压。因为电压、电流和功率极限相互影响，有可
能出现像下面这样的不同状况：isen:
例1：产品进入恒压模式，然后限制了功率，因此，输出电压减
少。较低的输出电压导致输出电流减小。如果负载阻值减小，
输出电流会再次上升，输出电压进一步下降。
例2：产品进入恒流模式，输出电压有负载阻值决定。于是限制
了功率，根据P = U * I公式，输出电压和电流减少。一旦电流
设定值减少，输出电流和电压也会减少。产品的两个值，实际
功率将低到之前设定的功率极限以下，产品由恒功率调整(CP)
转为恒流调整(CC)。
CC、CV和CP这三个条件也可显示于可选模拟接口卡的适当引
脚上，或者经可选数字接口卡当状态位元读出来。
7.7 激活远程感测
远程感测操作用来补偿电源和负载间导线的压降。因为这受限
于一定水平，建议按照输出电流选择适当直径的导线，以将压
降减到最小。
感测输入端位于产品后板，即Sense端子上。按正确极性将导
线连到负载上。电源会自动检测外部感应端，并通过负载的实
际电压而非输出电压，来补偿输出电压，从而按照电源与负载
间的压降值提升输出电压。
最大补偿值：见技术参数表，不同型号有不同。
也可参考图9。
7.8 市电欠压或过压
本产品需用到一400V相线电压的三相电源，其电压误差最大为
+15%。从而形成340V...460V输入电压范围。在该范围内，产
品操作无功率限制。340V AC以下的输入电压被视为欠压，将
保存最后状态，并关闭输出。如电压超过460V AC，结果一样。
应避免输入端长期欠压或过压！
7.9 连接不同类型的负载
不同类型的负载，如阻性负载（台灯，电阻），电子负载或感性
负载（马达）,性能不同，它们会对电源起反作用。例如，马达
会产生一反电压，导致电源因过压保护而关断输出。
电子负载有电压、电流和功率调整线路，它们与电源的相互作
用，可能会提高输出纹波或其它多余的副作用。电阻负载几乎
100%中性。故建议在安排应用时要考虑负载的特性。
图 9. 感测端连线图
