Electrolux EON 30620 User manual

Einbau-Herd
Built-under oven
EON 30620
Gebrauchsanleitung
User manual

2 electrolux

electrolux 3
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux
entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird.
Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die
helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der
vorletzten Seite in diesem Heft.
Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von
den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr
Leben zukünftig etwas leichter machen.
Wir wünschen eine gute Zeit.

4 electrolux
Inhaltsverzeichnis
Warnungen und wichtige Hinweise 5
Erst-Installation 7
Gerätebeschreibung 8
Elektro-Backofen 9
Praktische Tipps 13
Back- und Brattabelle 15
Pflege und Wartung 17
Wenn etwas falsch läuft 22
Technische Daten 23
Anweisungen für den Installateur 24
Einbau-Anweisungen 26
Kundendienst 27
Garantie/Kundendienst 28
Europäische Garantie 29
Dieses Gerät entspricht den folgenden EWG-Richtlinien:
- 2006/95 (Niederspannungsrichtlinie);
- 89/336 (EMC Richtlinie);
- 93/68 (algemeine Richtlinie);
und weitere Änderungen.
Sicherheitsanweisung
Schritt-für-Schritt-Anweisung
Ratschläge
Anleitung zur Gebrauchsanweisung
)
HERSTELLER:
ELECTROLUX HOME PRODUCTS ITALY S.p.A.
Viale Bologna, 298
47100 FORLÌ (Italien)

electrolux 5
Warnungen und wichtige Hinweise
Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte
nämlich das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei
einem Umzug in der alten Wohung lassen sollten, ist es von größter Wichtigkeit, daß der/die
neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügen kann.
Diese Hinweise dienen der Sicherheit des Nutzers und seiner Mitbewohner. Lesen Sie sie
also aufmerksam, bevor Sie das Gerät anschließen und/oder in Gebrauch nehmen.
Deutsch
Installation
zDie Installation muss von fachkndigem
Personal vorgenommen werden, unter
Beachtung der bestehenden Vorschriften.
Die einzelnen Installationsarbeiten sind
unter den Hinweisen für den Installateur
beschrieben.
zLassen Sie die Installation und den
Anschluß von einem Fachmann, gemäß
den ihm dank seiner Fachkenntnis
bekannten Richtlinien ausführen.
zAuch gegebenenfalls auf Grund der
Installation erforderliche Modifikationen an
der Stromversorgung haben durch einen
Fachmann zu erfolgen.
Betrieb
zDieser Backofen ist zur Zubereitung von
Speisen gedacht; gebrauchen Sie ihn
niemals zu Anderem.
zBeim Öffnen der Ofentür, während oder
am Ende des Garens auf den Heißluft-
strom achten, der aus dem Ofen austritt.
zFalls Sie - aus welchen Gründen auch
immer - Alu-Folie zur Zubereitung von
Speisen im Backofen verwenden sollten,
lassen Sie diese nie in direkten Kontakt
mit dem Boden des Ofens kommen.
zGeben Sie bei der Reinigung des Ofens
vorsichtig vor: sprühen Sie nie auf den
Fettfilter (falls vorhanden), die Heizstäbe
und den Thermostatfühler.
zEs ist gefährlich Veränderungen jeglicher
Art an diesem Gerät oder an seinen
Eigenschaften vorzunehmen.
zBeim Herdbetrieb mit erhöhter Vorsicht
vorgehen. Durch die starke Hitze der Heiz-
körper sind Rost und sonstige Teile sehr
heiß.
zWährend des Back-, Brat- und Grillvor-
gangs werden das Backofenfenster und
die übrigen Geräteteile heiss, deshalb
sollten Kinder vom Gerät ferngehalten
werden.
zBei Anschluss von Elektrogeräten an
Steckdosen in Herdnähe, ist darauf zu
achten, dass Anschlussleitungen nicht mit
heissen Kochstellen in Berührung
kommen oder in der heissen Backofentür
eingeklemmt werden.
zVerwenden Sie immer Topfhandschuhe
um feuerfeste, heiße Schüsseln oder Töpfe
aus dem Backofen zu nehmen.
zEine regelmäßige Reinigung verhindert die
Verschlechterung des
Oberflächenmaterials.
zSchalten Sie vor der Reinigung des
Backofens entweder den Strom ab oder
ziehen Sie den Netzstecker.
zDas Gerät darf nicht mit einem Heißdampf-
oder Dampfstrahlreiniger gereinigt werden.
zBenutzen Sie keine Scheuermittel oder
scharfe Metallschaber. Sie können die
Türscheiben verkratzen und dadurch zum
Zerspringen der Scheiben führen.
zStellen Sie sicher, daß die Schaltknöpfe
sich in der «0» Stellung befinden wenn der
Backofen nicht mehr benutzt wird.
zDieser Backofen wurde je nach Ausführung
als Einzelgerät oder als
Kombinationsgerät mit Elektroplatte für den
Anschluß an jeweils 1,2 oder 3 Phasen
(oder Gruppen) an 230 V hergestellt. Der
Anschluß an mehr Phasen ohne Nulleiter
(400 V) führt zu Zerstörung des Ofens und
der angeschlossenen Kochplatten.

6 electrolux
Personensicherheit
zDieses Gerät ist für den Gebrauch seitens
Erwachsenen bestimmt. Es ist gefährlich,
wenn Sie es Kindern zum Gebrauch oder
Spiel überlassen.
zKinder und Personen, die aufgrund ihrer
physischen, sensorischen oder geistigen
Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, das
Gerät sicher zu benutzen, sollten dieses
Gerät nicht ohne Aufsicht oder Anweisung
durch eine verantwortliche Person
benutzen.
zHalten Sie Kinder fern, solange der Ofen
in Betrieb ist. Auch nachdem Sie den
Backofen ausgeschaltet haben, bleibt die
Türe noch lange heiß.
Kundendienst
zLassen Sie Überprüfungsarbeiten und/
oder Reparaturen vom Kundendienst des
Herstellers oder von einem vom Hersteller
autorisierten Kundendienst ausführen und
verwenden Sie nur Original-Ersatzteile.
zVersuchen Sie nicht, das Gerät bei
Funktionsstörungen oder Schäden selbst
zu reparieren. Durch Reparaturen seitens
ungeschulter Personen können Schäden
oder Verletzungen hervorgerufen werden.
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren Beitrag
zum korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen gefährdet.
Weitere Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft,
in dem Sie das Produkt gekauft haben.

electrolux 7
Um die Backofentür zu öffnen,
immer den Griff in der Mitte
anpacken (Abb. 1).
Vor der Inbetriebnahme des
Gerätes das Verpackungsmaterial
sowohl im Herd als auch außen,
einschließlich aller
Werbeaufkleber und Schutzfolien,
vollständig entfernen.
Das Backofen-Zubehör vor dem ersten
Garvorgang sorgfältig abwaschen.
Nach der Installation des Backofens:
1. den Temperaturregler-Knopf auf 250;
2. den Backofen-Funktionswähler auf die
Funktion Ober- und Unterhitze stellen
();
3. den leeren Backofen einschalten für etwa
45 Minuten;
4. dem Raum Frischluft zuführen (z.B. durch
das Öffnen eines Fensters).
Während dieser Zeit kann ein unangenehmer
Geruch auftreten. Dieser wird verursacht
durch Rückstände von der Herstellung und
ist absolut normal. Wenn diese Aktion
durchgeführt ist, den Backofen abkühlen
lassen, dann denselben mit einem weichen
Tuch, eingeweicht in einer Spülmittellauge,
innen reinigen.
Es wird empfohlen, das oben beschriebenen
Verfahren durch Auswählen der Garfunktion
Grill sowie die Funktion Umluft etwa
5-10 Minuten lang zu wiederholen.
Erst-Installation
)
Abb. 1

8 electrolux
Gerätebeschreibung
1. Bedienungsblende
2. Knebel für Kochstelle vorne rechts
3. Knebel für Kochstelle hinten rechts
4. Knebel für Backofen-Wähler
5. Betriebskontrollampe
6. Thermostat-Kontrollampe
7. Knebel für Temperaturregler
(Thermostat)
8. Knebel für Kochstelle hinten links
9. Knebel für Kochstelle vorne links
10. Grill
11. Backofen-Lampe
12. Teleskopauszugschienen
13. Backofen-Ventilator
14. Typenschild
1
11
10
6234 79 5 8
14
12
13

electrolux 9
Elektro-Backofen
Abb. 3
Abb. 2
Bedienungsknebel
Durch Drehen des Thermostat-Knebels
(Abb. 2) kann die geei-gnetste Temperatur
gewählt werden und durch Drehen des
Wahlschalter-Knebels (Abb. 3) kann das
geeignetste Heizsystem gewählt werden:
0
Backofen ausgeschalten
Backofen-Innenbeleuchtung
Ober- und Unterhitze eingeschaltet
Umluft
Grill
Thermostat-Kontrollampe
Sie erlischt, wenn die eingestellte
Temperatur im Backofen erreicht ist, und
leuchtet jeweils beimAufheizen wieder auf.
Betriebskontrollampe
Sie zeigt an, daß ein oder mehrere
Heizkörper des Backofens bzw. die
Kochmulde eingeschaltet sind.

10 electrolux
Betrieb
Alle Kochvorgänge müssen bei ge-
schlossener Ofentür erfolgen.
Ober-/ Unterhitze
- Auf der mittleren Einschubhöhe verteilt
sich die Hitze am besten. Wenn die
Unterseite von Speisen stärker gebräunt
sein soll, verwenden Sie einfach eine
niedrigere Einschubhöhe. Soll die
Oberseite stärker gebräunt sein, setzen
Sie den Einschub auf einer Position
weiter oben ein.
- Das Material und die Verarbeitung der
Backbleche und des Kochgeschirrs
beeinflussen den Bräunungsgrad der
Unterseite der Speisen. Emaillierte,
dunkle, schwere oder unbeschichtete
Formen und Küchengeräte ermöglichen
eine stärkere Bräunung der Unterseite,
während Formen aus Glas oder glänzen-
dem Aluminium oder polierte
Stahlbleche die Hitze reflektieren und
daher nur eine geringe Bräunung der
Unterseite zulassen.
- Stellen Sie die Gerichte immer in die
Mitte des Einschubs, um eine
gleichmäßige Bräunung zu erzielen.
- Stellen Sie die Gerichte auf Backbleche
angemessener Größe, sodass
Flüssigkeiten nicht auf den
Backofenboden auslaufen können. Sie
sparen so auch Reinigungsaufwand.
-Stellen Sie Gerichte, Dosen oder Back-
bleche nie direkt auf den Boden des
Backofens, da dieser sehr heiß wird und
Beschädigungen auftreten können. Bei
dieser Einstellung wird die Hitze von
Heizelementen oben und unten erzeugt.
Sie benötigen daher nur eine einzige
Einschubebene für den Garvorgang.
Diese Einstellung eignet sich
insbesondere für Gerichte, die
zusätzlich von unten gebräunt werden
müssen, wie zum Beispiel Quiches und
Pasteten.
Gratins, Lasagne und andere
überbackene Gerichte, die insbesondere
von oben gebräunt werden müssen, lassen
sich mit dieser Einstellung ebenfalls gut
zubereiten.
So verwenden Sie Ober- und Unterhitze:
1. Drehen Sie den Backofenregler auf die
gewünschte Funktion .
2. Drehen Sie den Temperaturregler auf die
gewünschte Temperatur.
Grill
- Die meisten Lebensmittel sollten auf
den Rost in der Grillpfanne gelegt
werden, um ein Höchstmaß an
Luftzirkulation zu ermöglichen und damit
die Lebensmitteln nicht im Fett und
ihrem eigenen Saft liegen. Fisch, Leber
und Nieren können bei Bedarf auch
direkt in die Grillpfanne gelegt werden.
- Die Lebensmittel sollten möglichst
trocken sein, bevor sie gegrillt werden,
um Spritzen zu vermeiden. Pinseln Sie
mageres Fleisch oder Fisch leicht mit
Öl oder geschmolzener Butter ein, damit
das Grillgut beim Garen saftig bleibt.
- Gemüse als Beilage, wie zum Beispiel
Tomaten und Pilze, können beim Grillen
von Fleisch unter den Grillrost gelegt
werden.
- Brot sollte auf der obersten
Einschubleiste geröstet werden.
- Das Grillgut sollte von Zeit zu Zeit
gewendet werden.
1. Drehen Sie den Backofenregler, um den
Backofen einzuschalten .
2. Drehen Sie den Temperaturregler auf die
gewünschte Temperatur.
3. Wählen Sie die passende
Einschubleiste für Grillpfanne und Rost,
je nachdem, ob es sich um flaches oder
dickeres Grillgut handelt. Befolgen Sie
dann die Anweisungen zum Grillen.
Das Grillelement wird über den
Thermostat gesteuert. Während des
Grillvorgangs schaltet sich der Grill in
regelmäßigen Abständen ein und aus, um
Überhitzung zu vermeiden.

electrolux 11
Umluft
- Die Speisen werden mit Heißluft gegart,
die über ein Gebläse an der
Ofenrückwand gleichmäßig im
Backofen-Innenraum verteilt wird.
- Die Hitze erreicht schnell und
gleichmäßig alle Ofenzonen. Das
bedeutet, Sie können gleichzeitig
unterschiedliche Speisen auf mehreren
Ebenen backen, braten und dünsten.
Heißluftgaren beseitigt rasch die Feuch-
tigkeit; die trockene Ofenluft verhindert,
dass die verschiedenen Aromen und
Gerüche von einer Speise auf die
anderen übertragen werden.
- Die Möglichkeit, auf mehreren Ebenen
zu garen, bedeutet, dass Sie
verschiedene Gerichte gleichzeitig und
bis zu drei Kuchenformen oder
Minipizzas für den Verzehr oder zum
Einfrieren backen können.
- Natürlich können Sie den Backofen
auch mit nur einem Einschub benutzen.
In diesem Fall sollten Sie die unterste
Schiene verwenden, sodass Sie den
Backvorgang besser im Auge behalten
können.
- Zusätzlich ist der Backofen besonders
zum Sterilisieren von Eingemachtem,
zum Kochen von -selbstgemachter
Konfitüre und zum Trocknen von Pilzen
und Obst geeignet.

12 electrolux
Bedienungsknebel für Kochmulde
An der Schalterblende befinden sich die
Schalt-Knebel für die vier Kochmulden-
Heizelemente. Die Kochstellen werden mit
einem 10-Takt-schalter geregelt (Abb. 4),
wovon die folgendenArbeitsstufen benutzt
werden können:
0= AUS
1= Minimum
9= Maximum
Die dazwischenliegenden Einstellungen
führen zu einer Ansteigerung der
Heizleistung.
Zweikreis - Zuschaltung (Abb. 5)
Das Zuschalten beider Heizkreise erfolgt
durch das Drehen des Kochzonenknebels
von Stufe 9 auf Position “0” (im
Uhrzeigersinn); “ Klick” ist hörbar. Beide
Heizkreise sind jetzt gleichzeitig
eingeschaltet. Anschließend wird die
gewünschte Stufe eingestellt (Knebel gegen
den Uhrzeigersinn drehen).
Die Zubereitung von Speisen mit
Öl oder Fett wie z.B. pommes
frites, darf nicht ohne Aufsicht
geschehen, da Öle und Fette bei
Überhitzung leicht entflammen
können.
Sicherheits-Thermostat
Um gefährliche Überhitzung zu vermeiden
(durch unsachgemässen Gebrauch des
Gerätes oder defekte Bestandteile), ist der
Backofen mit einem Sicherheits-Thermostat
ausgestattet, welcher die Stromversorgung
unterbricht. Die Wiederinschaltung erfolgt
automatisch bei Temperaturabfall.
Sollte der Sicherheits-Thermostat aufgrund
unsachgemässen Gebrauchs des Gerätes
ansprechen, genügt es, nach derAbkühlung
des Ofens, die Fehlerursache zu beseitigen;
spricht dagegen der Thermostat wegen
eines defekte Bauteiles an, so wenden Sie
sich bitte an den Kundendienst.
Kühlungsventilator
Der Ofen ist mit einem Kühlventilator
ausgerüstet, der die Bedienungsblende,
die Einstellknöpfe und den Griff der Ofentür
kühlt. Der Kühlventilator schaltet sich
automatisch ein, wenn der Ofen in Betrieb
ist. Die warme Luft wird durch die Öffnung
neben dem Ofentürgriff abgeblasen. Der
Kühlventilator schaltet sich ab, wenn der
Ofenfunktionsschalter in die Stellung “0”
gebracht wird.
Abb. 4
Abb. 5

electrolux 13
Praktische Tipps
Teleskopauszugschienen
Der Backofen hat vier Einschubebenen.
Die Positionen der Einschübe werden
vom Boden des Backofens aus gezählt, wie
in der Abbildung gezeigt.
Die Einschübe müssen unbedingt richtig
eingesetzt werden (siehe Abbildung).
Stellen Sie Geschirr und Töpfe nicht
direkt auf den Boden des Backofens.
Der Backofen besitzt Einhängegitter mit
Teleskopauszugschienen auf 2 Ebenen.
Achtung: Teleskopauszugschienen und
sonstige Zubehörteile werden heiß!
Topflappen o.ä. verwenden!
Beim Garen die Backofentür
immer geschlossen halten.
Dieser Backofen ist mit einem exklusiven
Garsystem ausgestattet, das einen natürli-
chen Luftstrom erzeugt und die Kochdämpfe
kontinuierlich in Umlauf bringt. Das Garen
der Speisen erfolgt somit in einer ständig
feuchten Umgebung, welche die Speisen
innen zart und außen knusprig gart. Die
Garzeiten und der Energieverbrauch werden
auf ein Mindestmaß verringert. Während
des Garens wird Dampf erzeugt, der beim
Öffnen der Tür austreten kann.
Das ist normal.
Beim Öffnen der Backofentür,
während oder am Ende des
Garens auf den Heißluftstrom
achten, der aus dem Backofen
austritt.
Wenn Speisen erhitzt werden, wird
Dampf erzeugt wie das in einem Koch-
kessel geschieht. Wenn der Dampf
mit dem Backofen-Türglas in Berüh-
rung kommt, kondensiert er und es
entstehen Wasser-Tröpfchen.
Um Kondensation zu verringern, den
leeren Backofen immer 10 Minuten
vorheizen!
Wir empfehlen Ihnen, die Wasser-
tropfen nach jedem Garvorgang weg-
zuwischen.
4
3
2
1
Heißluftbetrieb
Abb. 6
1. Zum Einsetzen von Rost, Backblech
oder Fett-pfanne zuerst die Teleskopaus-
zugschienen einer Ebene herausziehen
(Abb.6).
2. Rost, Backblech oder Fettpfanne auf
den herausgezogenen Schienen ablegen
und von Hand ganz in den Backofen bis
zum Anschlag einschieben (Abb.6).
Backofentüre immer erst
schließen, wenn Teleskopaus-
zugschienen vollständig ein-
geschoben sind.

14 electrolux
Ratschläge
Zum Backen:
Backgut erfordert gewöhnlich eine mässige
Temperatur (150 °C-200 °C) und daher ist
ein Vorheizen des Backofens von ca. 10
Minuten notwendig.
Die Backofentür nicht öffnen, bevor 3/4 der
Backzeit abgelaufen ist.
Mürbeteig wird in der Springform oder auf
dem Blech bis zu 2/3 der Backzeit gebacken
und danach garniert, bevor er fertiggebakken
wird. Diese weitere Backzeit ist abhängig
von derArt und Menge der Garnitur. Rührteige
müssen schwer vom Löffel reissen. Die
Backzeit würde durch zuviel Flüssigkeit
unnötig verlängert werden.
Werden zwei Backbleche mit Gebäck
gleichzeitig in den Ofen eingeschoben, muss
zwischen den Blechen eine Einschiebeleiste
freigelassen werden.
Werden zwei Backbleche mit Gebäck
gleichzeitig in den Ofen eingeschoben,
müssen die Bleche nach etwa 2/3 der
Backzeit von oben nach unten getauscht und
gedreht werden.
Zum Braten:
Nicht weniger als 1 Kg Braten nehmen, klei-
nere Stücke könnten beim Braten
austrokknen. Dunkles Fleisch, das aussen
gut gegart, jedoch innen noch rosa bis rot
bleiben soll, muss bei höherer Temperatur
(200 °C-250°C) gebraten werden.
Helles Fleisch, Geflügel, und Fisch erfordern
dagegen eine niedrigereTemperatur (150 °C-
175 °C). Die Sossenzutaten werden nur bei
kurzer Garzeit gleich zu Beginn in die
Bratenpfanne gegeben, andernfalls werden
sie in der letzten halben Stunde zugegeben.
Ob das Fleisch gar ist, können Sie mit einem
Löffel prüfen: lässt es sich nicht eindrücken,
so ist es durchgebraten. Roastbeef und Filet,
die innen rosa bleiben sollen, müssen bei
höherer Temperatur in kürzerer Zeit gebraten
werden. Beim Garen von Fleischgerichten
direkt auf dem Rost zum Auffangen des
Saftes Fettpfanne in die Leiste unten
einschieben. Den Braten vor dem
Anschneiden mindestens 15 Minuten stehen
lassen, damit der Fleischsaft nicht
ausfliessen kann.
Um die Rauchbildung im Backofen zu ver-
mindern, empfiehlt es sich, ein wenig
Wasser in die Fettpfanne zu giessen. Um
Kon-densbildung zu vermeiden, mehrmals
Wasser zugeben. Die Teller können bis zum
Servieren im Backofen bei
Mindesttemperatur warmgehalten werden.
Vorsicht!
Den Backofen nicht mit Alufolie
auslegen und kein Kochgeschirr,
keine Fettpfanne oder Backblech auf
den Boden stellen, da sonst das
Backofenemail durch den
entstehenden Hitzestau beschädigt
wird.
Vorsicht!
BeimEinschieben undHerausziehen
des Zubehör (Rostes und der
Fettpfanne usw.) in den Backofen
könnte die Backofenemaille
beschädigtwerden.
Garzeiten
Die Garzeiten können unterschiedlich sein,
aufgrund der verschiedenen Zusammenset-
zung, Zutaten-und Flüssigkeitsmenge der
einzelnen Speisen.
Merken Sie sich die Einstelldaten der ersten
Koch-bzw. Bratvorgänge, um Erfahrung zu
sammeln für die spätere Zubereitung gleicher
Gerichte.
Aufgrund Ihrer eigenen Erfahrungen können
Sie die angegebenen Werte individuell
verändern.

electrolux 15
Back- und Brattabelle
Ober- und Unterhitze sowie Umluft
4
3
2
1
4
3
2
1
Ober- und
Unterhitze
Gewicht (gr.)
ART DER
SPEISE
Ebene
Umluft
NOTIZEN
minuten
temp.
°C
Ebene temp.
°C
(*) Falls Sie gleichzeitig mehr als ein Gericht garen, empfehlen wir diese, auf den in Klammern
angegebenen Ebenen abzustellen.
KUCHEN
Rührteig 1 170 2 (1u3)* 160 45-60 Kuchenform
Mürbeteig 2 170 2 (1u3)* 160 20-30 Kuchenform
Buttermilch-
Käsekuchen 1 160 2 150 60-80 Kuchenform
Apfelkuchen 1 180 2(1u3)* 170 40-60 Kuchenform
Strudel 2 175 2 150 60-80 Kuchenform
Marmeladentorte 2 175 2(1u3)* 160 30-40 Kuchenform
Rührkuchen 175 2 160 45-60 Kuchenform
Biskuitkuchen 1 175 2 (1u3)* 160 30-40 Kuchenform
Stollen 1 170 1 160 40-60 Kuchenform
Kastenkuchen 1 170 2 160 50-60 Kuchenform
Kleine Kuchen 2 175 2 (1u3)* 160 25-35 in Backblech
Biskuits 3 160 2 (1u3)* 150 20-30 in Backblech
Baiser 2 100 2 (1u3)* 100 90-120 in Backblech
Hefekleingebäck 2 190 2 (1u3)* 180 12-20 in Backblech
Windbeutel/Eclairs 2 200 2 (1u3)* 190 15-25 in Backblech
BROT UND PIZZA
1000 Weißbrot 1 190 2 180 40-60 1-2 Stück
500 Roggenbrot 2 190 2 180 30-45 in Brotpfanne
500 Brötchen 2 200 2 (1u3)* 175 20-35 6-8Brötchen
250 Pizza 1 210 2 (1u3)* 190 15-30
FLANS
Pasta-Flan- 2 200 2(1u3)* 175 40-50 Kuchenform
Gemüse-Flan 2 200 2(1u3)* 175 45-60 Kuchenform
Quiches 2 200 2(1u3)* 180 35-45 Kuchenform
Lasagne 2 180 2 160 45-60 Kuchenform
Cannelloni 2 200 2 175 40-55 Kuchenform
FLEISCH
1000 Rind 2 190 2 175 50-70 auf dem Rost
1200 Schwein 2 180 2 175 100-130 auf dem Rost
1000 Kalb 2 190 2 175 90-120 auf dem Rost
1500 Roastbeef, rot 2 210 2 200 50-60 auf dem Rost
1500 Roastbeef, rosa 2 210 2 200 60-70 auf dem Rost
1500 Roastbeef, durch 2 210 2 200 70-80 auf dem Rost
2000 Schweineschulter 2 180 2 175 120-150 mit Schwarte
1200 Lamm 2 190 2 175 110-130 Bein
1000 Hähnchen 2 190 2 175 60-80 komplett
5000 Truthahn 2 180 2 160 210-240 komplett
1500 Ente 2 175 2 160 120-150 komplett
3000 Gans 2 175 2 160 150-200 komplett
1200 Hase 2 190 2 175 60-80 A-Stücke
1200 Schweinshaxen 2 180 2 160 100-120 2 Stücke
Hackbraten 2 180 2 160 40-60 in Brotpfanne
WILD
1500 Hasenrücken 2 190 2 175 150-200 A-Stücke
800 Fasan 2 190 2 175 90-120 komplett
FISCH
1200 Bachforelle/Zahnbrassen 2 190 2(1u3)* 175 30-40 3-4 Fische
1500 Thunfisch/Lachs 2 190 2(1u3)* 175 25-535 4-6 Stücke
Garzeit
in
Zeitangaben beinhalten kein Vorheizen.
Den leeren Backofen immer 10 Minuten vorheizen!

16 electrolux
Herkömmliches Grillen
1 Seite
°C
temp.
Stücke Gr.
Menge Kochzeit in
Minuten
2 Seite
Grill
Rinderfiletsteaks 4 800 3 250 12-15 12-14
Rinderfilet 4 600 3 250 10-12 6-8
Grilwürste 8
— 3 250 8-10 4-6
Schweinenacksteaks 4 600 3 250 12-16 12-14
Hamburger 6 600 3 250 10-15 8-10
H
ähnchenbrürste 4 400 3 250 12-15 12-14
H ähnchen, (in 2 H älften) 2 1000 3 250 30-35 25-30
Spieße 4
— 3 250 10-15 10-12
Fischfilet (Seezunge) 4 400 3 250 12-14 10-12
Belegte Toastbrote 4-6 — 3 250 5-7
Wei ßbrotscheiben 4-6 — 3 250 2-4 2-3
ART DER SPEISE
Ebene
4
3
2
1
Zeitangaben beinhalten kein Vorheizen.
Den leeren Backofen immer 10 Minuten vorheizen!
Die angegebenen Temperaturen sind Richtwerte. Vielleicht müssen die Temperaturen
persönlichen Ansprüchen angepaßt werden.

electrolux 17
Pflege und Wartung
Vor dem Reinigen den Backofen
ausschalten und abkühlen lassen.
Das Gerät darf nicht mit einem
Heißdampf- oder Dampf-
strahlreiniger gereinigt werden.
Wichtig: Vor jeder Reinigungsarbeit das
Gerät unbe-dingt spannungslos machen.
Für eine lange Lebensdauer des Gerätes ist
es nötig, regelmässig folgende Reinigungs-
arbeiten vorzunehmen:
- Durchführung nur bei abgekühltem
Backofen.
- Die emaillierten Teile mit Seifenlauge
reinigen.
- Keine Scheuermittel verwenden.
- Edelstahlteile und Glasscheiben mit
einem weichen Tuch trockenreiben.
- Bei hartnäckigen Flecken handelsübliche
Reinigungsmittel für Edelstahl oder
warmen Essig benutzen.
Die Emaillierung des Backofens ist äusserst
haltbar und weitgehenst unempfindlich. Die
Einwirkung von heissen Fruchtsäuren
(Zitronen, Pflaumen oder ähnliches) können
jedoch auf der Emailoberfläche belibende,
matte und rauhe Flecken hinterlassen.
Solche Flecken in der Hochglanzoberfläche
der Emaille beeinträchtigen die Funktion des
Backofens jedoch nicht. Reinigen Sie den
Backofen grundsätzlich nach jedem
Gebrauch. Verschmutzungen lassen sich
so am leichtesten entfernen. Ein weiteres
Einbrennen wird damit vermieden.

18 electrolux
Backofentür
Die Backofentür besteht aus zwei Glas-
scheiben. Zum bequemen Reinigen lässt
sich die Backofentür aushängen und kön-
nen die internen Scheiben herausgezogen
werden.
Achtung - Die Backofentür muss
vor dem Reinigen ausgebaut
werden. Die Backofentür könnte
plötzlich zuschlagen, wenn Sie
versuchen, die Innenscheiben
aus der eingehängten Ofentür zu
ziehen.

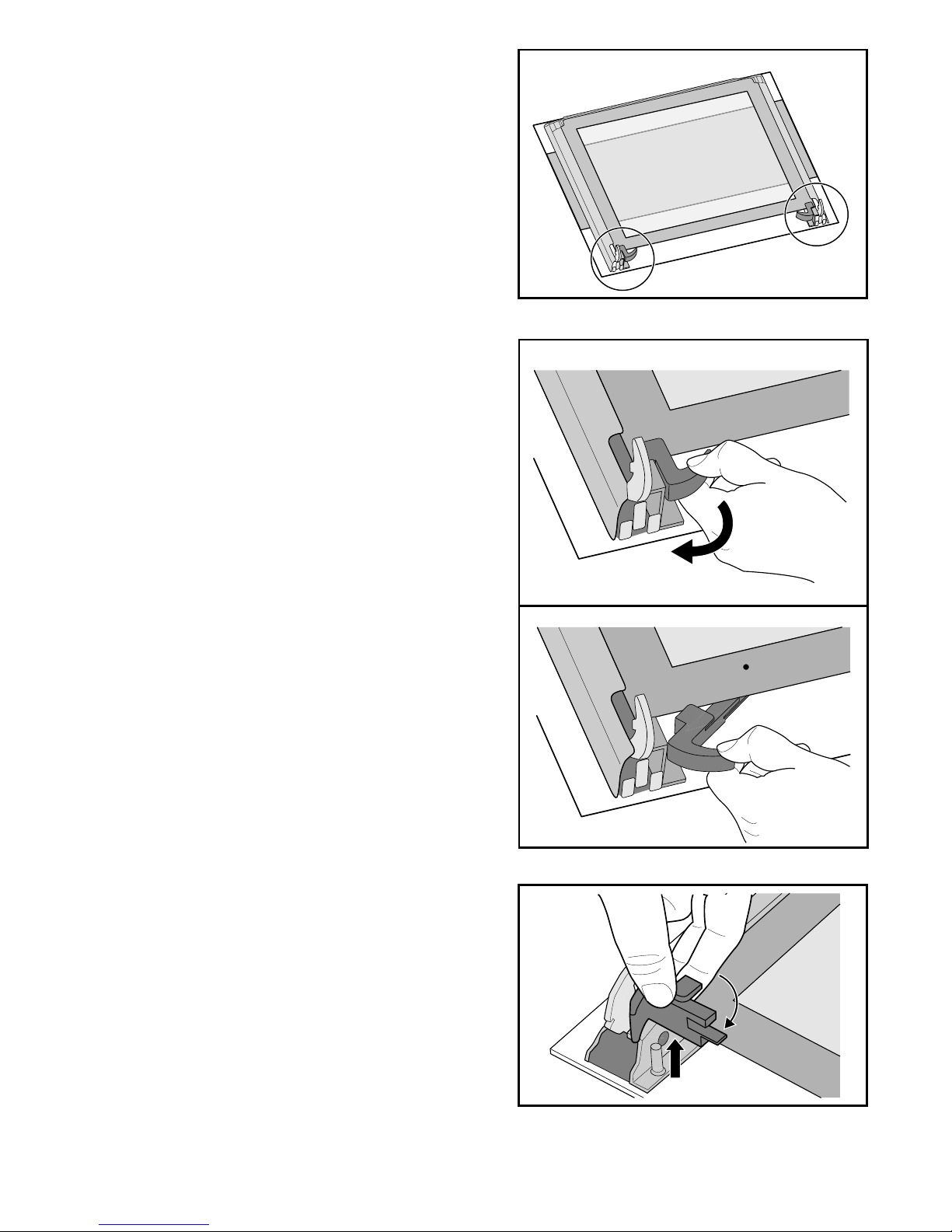

Gehen Sie beim Ausbau wie folgt
vor.
1) Die Tür ganz öffnen;
2) gehen Sie zu den beiden Türscharnieren
(Abb. 7);
3) heben Sie die Hebel auf den Scharnieren
an und klappen Sie diese (Abb. 8) nach
vorne;
4) fassen Sie die Tür an den beiden Außen-
kanten und schließen Sie die Tür nur
ca.45° (Abb. 9);
5) ziehen Sie die Tür nach vorne aus ihrem
Sitz (Abb. 9);
Abb. 7
Abb. 8
Abb. 9
)

electrolux 19
6) legen Sie die Tür auf festem Boden ab
(Abb. 10) und schützen Sie die Oberflä-
che des Griffs mit einem weichen Tuch;
7) betätigen Sie zum Entfernen der Innen-
scheiben das Verriegelungsystem (Abb.
11);
8) drehen Sie die beiden Feststeller um 90°
und ziehen Sie diese aus ihrem Sitz (Abb.
12);
9) heben Sie die obere Scheibe vorsichtig
etwas an und ziehen Sie die Scheibe
heraus, die an dem Zierrahmen auf allen
vier Seiten erkennbar ist (Abb. 13).
Reinigen Sie die Backofentür mit lauwar-
mem Wasser und einem weichen Tuch.
Verwenden Sie zum Reinigen keine Metall-
schwämmchen, Metallwolle, scheuernde
Schwämme oder Säuren, die die wärmere-
flektierende Spezialoberfläche der Innen-
scheiben beschädigen können.
NachderReinigungdieInnenscheibenwieder
in die Tür einsetzen. Die Tür in den Ofen
einbauen; gehen Sie dabei in der zum Aus-
bau umgekehrten Reihenfolge vor. Achten
Sie auf die richtige Ausrichtung der Schei-
ben.
Gehen Sie wie folgt vor:
Die Innenscheibe mit dem Zierrahmen auf
den 4 Seiten muss so eingebaut werden,
dassder Siebdruck nach der Außenseitedes
Ofens weist. Die Scheibe ist richtig einge-
setzt, wenn bei Berührung der sichtbaren
Oberfläche mit den Fingern keine Rauheit
auf Höhe des Siebdrucks zu fühlen ist.
Abb. 11
Abb. 12
Abb. 10
90°

20 electrolux
Die Innenscheibe muss in ihren Sitz gemäß
Abb. 14 eingesetzt werden
Nach dem Einsetzen der Scheiben in die
Backofentür die Scheiben in umgekehrter
Reihenfolge zur Vorgehensweise des Punk-
tes 8) sichern.
Nie die warme Backofentür reinigen,
da die Scheiben zerspringen können.
Wenn Sie Kratzer oder Risse auf der
Glasscheibe feststellen, rufen Sie
sofort den Kundendienst und lassen
Sie die Scheiben auswechseln.
Edelstahl- oder Aluminium-
modelle: Reinigen Sie die Backofen-
tür und die Bedienblende aus Edel-
stahloderAluminiummiteinemfeuch-
ten Schwamm und trocken Sie an-
schließend mit einem weichen Tuch
sorgfältig ab. Verwenden Sie zum
Reinigenkeine Metallschwämmchen,
Metallwolle, Säuren oder Scheuer-
mittel, die die Oberflächen verkratzen
können.
Reinigen der Backofentürdichtung
Um die Öffnung des Backofens ist eine
Dichtung angebracht.
Kontrollieren Sie regelmäßig den
Zustand der Dichtung. Die Dich-
tung bei Bedarf reinigen, ohne
dazu Gegenstände oder Scheuer-
mittel zu verwenden.
Wenn Sie Beschädigungen der
Dichtung feststellen, rufen Sie
sofort den nächsten Kunden-
dienst an. Benutzen Sie den Ofen
nicht, solange die Dichtung nicht
ersetzt worden ist.
1
2
Abb. 13
Abb. 14
