40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
If the information in this manual is not followed exactly, a fire or explosion may result
causing property damage, personal injury or death.
FOR YOUR SAFETY:
— Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or
any other appliance.
— WHAT TO DO IF YOU SMELL GAS:
• Donottrytolightanyappliance.
• Donottouchanyelectricalswitch;donotuseanyphoneinyourbuilding.
• Immediatelycallyourgassupplierfromaneighbor'sphone.Followthegassupplier's
instructions.
• Ifyoucannotreachyourgassupplier,calltheredepartment.
— Installation and service must be performed by a qualified installer, service agency or the gas
supplier.
P/N 318201754 (1302) Rev. B
English - pages 1-11
Español - páginas 12-23
Wiring Diagram - page 24
NOTE: 24" (61 cm) minimum clearance between the
cooktop and the bottom of the cabinet when the bottom
of wood or metal cabinet is protected by not less than
1/4" (0.64 cm) flame retardant millboard covered with
not less than No. 28 MSG sheet metal, 0.015" (0.4 mm)
stainless steel, 0.024" (0.6 mm) aluminum, or 0.020" (0.5
mm) copper.
30" (76.2 cm) minimum clearance when the cabinet is
unprotected.
Do not pinch the power supply cord between the range
and the wall.
Do not seal the range to the side cabinets.
IMPORTANT:SAVEFORLOCALELECTRICALINSPECTOR'SUSE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
OBSERVE ALL GOVERNING CODES AND ORDINANCES.
13" Min.
(33 cm Min.)
24" Min.
(61 cm Min.)
24 1/2" Max.
(62.2 cm Max.)
40 1/8" Min.
(101.9 cm Min.)
See
note
Grounded
Wall Outlet
WALL
WALL
If there is a wall:
3" Min.
(7.62 cm Min.)
Left side
18" Min.
(45.7 cm Min.)
F
E
B
36" (91.4
cm) with feet
extended
28 1/8" (71.4 cm) with
handle
A
D
C
If there is a wall:
7" Min.
(17.78 cm Min.)
Right side
A. HEIGHT B. WIDTH C. DEPTH TO FRONT
OF RANGE
D. DEPTH WITH
DOOR OPEN
E. MINIMUM CUTOUT
WIDTH
F. HEIGHT OF
COUNTERTOP
48 1/8" (122.24 cm) 40 1/8" (101.9 cm) 25 7/8" (65.7 cm) 43 3/4" (111.1 cm) 40 1/4" (102.2 cm) 36" (91.4 cm) standard
35 3/8" (90 cm) min.

2
40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
Important Notes to the Installer
1. Read all instructions contained in these installation
instructions before installing range.
2. Remove all packing material from the oven
compartments before connecting the electrical supply
to the range (see "Preparation", page 8).
3. Install the 4 shipping bolts from range packaging as
range leveling legs (see "Leveling the Range", page 8).
4. Two anti-tip brackets MUST be removed from lower
back of range and MUST be installed (see "Anti-Tip
Bracket Installation", page 10).
5. Observe all governing codes and ordinances.
6. Be sure to leave these instructions with the consumer.
Important Note to the Consumer
Keep these instructions with your owner's guide for future
reference.
IMPORTANT SAFETY
INSTRUCTIONS
Installation of this range must conform with local codes
or, in the absence of local codes, with the National Fuel
Gas Code ANSI Z223.1-latest edition.
This range has been designed certified by the American
Gas Association. As with any appliance using gas and
generating heat, there are certain safety precautions you
should follow. You will find them in the Use and Care
Guide, read it carefully.
•Besureyourrangeisinstalledandgrounded
properly by a qualified installer or service technician.
•Thisrangemustbeelectricallygroundedin
accordance with local codes or, in their absence,
with the National Electrical Code ANSI/NFPA No.
70—latest edition (See grounding Instructions).
•Theinstallationofappliancesdesignedfor
manufactured (mobile) home installation must conform
with Manufactured Home Construction and Safety
Standard, title 24CFR, part 3280 [Formerly the Federal
Standard for Mobile Home Construction and Safety,
title 24, HUD (part 280)] or when such standard
is not applicable, the Standard for Manufactured

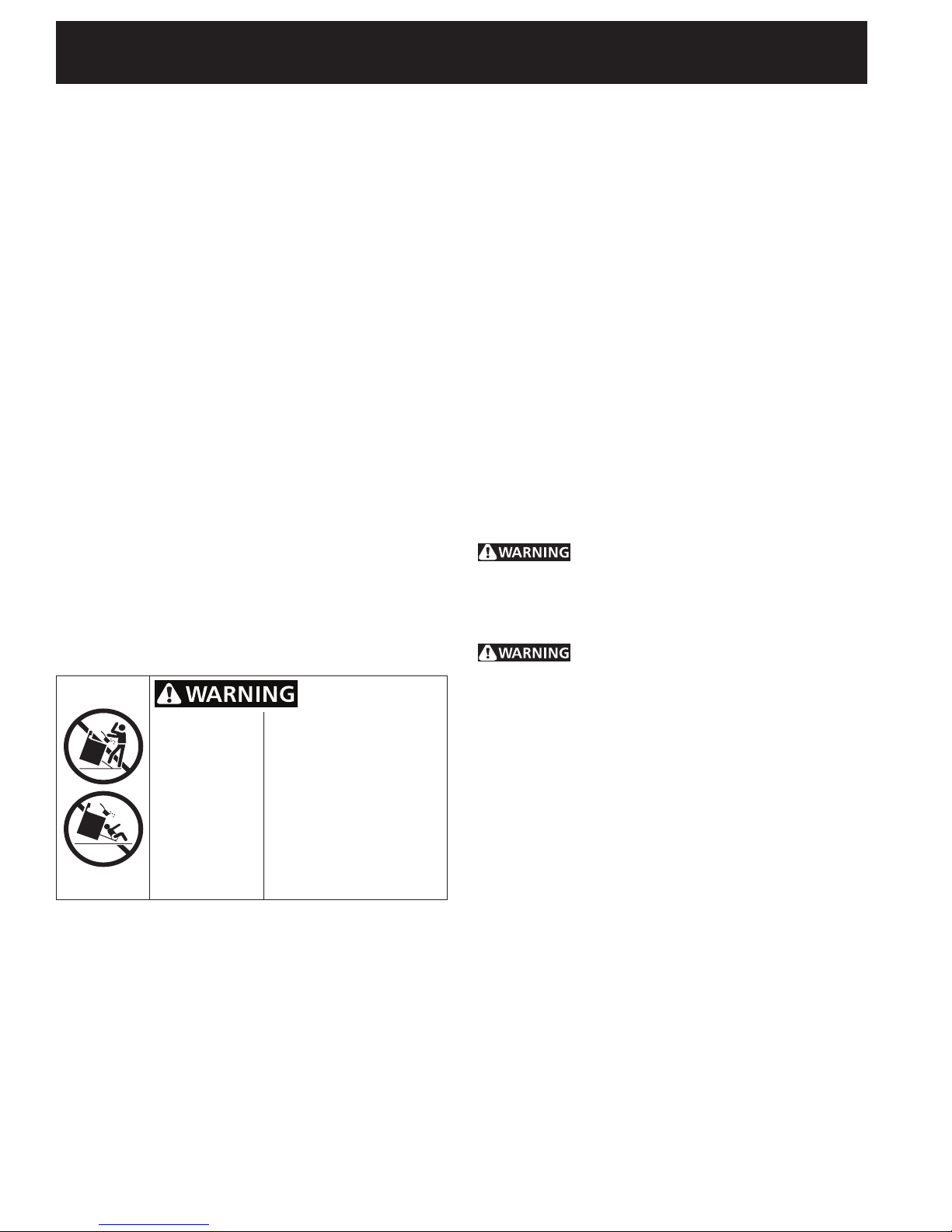

• Allrangescan
tip.
• Injuryto
personscould
result.
• Installanti-tip
devicepacked
withrange.
Toreducetheriskof
tippingoftherange,the
rangemustbesecuredby
properlyinstalledanti-tip
bracket(s)providedwith
therange.Tocheckifthe
bracket(s)isinstalled
properly,removethelower
panelorstoragedrawer
andverifythattheanti-tip
bracket(s)isengaged.
Home Installation 1982 (Manufactured Home Sites,
Communities and Setups), ANSI Z225.1/NFPA 501A-
latest edition, or with local codes.
•Aircurtainorotheroverheadhoods,whichoperate
by blowing a downward air flow on to a range, shall
not be used in conjunction with gas ranges other
than when the hood and range have been designed,
tested and listen by an independent test laboratory
for use in combination with each other.
•Makesurethewallcoveringsaroundtherange
can withstand the heat generated by the range.
•Beforeinstallingtherangeinanareacoveredwith
linoleum or any other synthetic floor covering,
make sure the floor covering can withstand heat at
least 90°F/32°C above room temperature without
shrinking, warping or discoloring. Do not install the
range over carpeting unless you place an insulating pad
or sheet of 1/4" (6.4 mm) thick plywood between the
range and carpeting.
•Donotobstructtheowofcombustionairatthe
oven vent nor around the base or beneath the
lower front panel of the range. Avoid touching the
vent openings or nearby surfaces as they may become
hot while the oven is in operation. This range requires
fresh air for proper burner combustion.
Never leave children alone or
unattended in the area where an appliance is in
use. As children grow, teach them the proper, safe use
of all appliances. Never leave the oven door open when
the range is unattended.
Stepping, leaning or sitting on the
door(s) or drawer of this range can result in serious
injuries and can also cause damage to the range.
•Donotstoreitemsofinteresttochildrenin
the cabinets above the range. Children could be
seriously burned climbing on the range to reach items.
•Toeliminatetheneedtoreachoverthesurface
units, cabinet storage space above the units
should be avoided.
•Adjustsurfaceburneramesizesoitdoesnot
extend beyond the edge of the cooking utensil.
Excessive flame is hazardous.
•Do not use the oven as a storage space. This
creates a potentially hazardous situation.
•Neveruseyourrangeforwarmingorheatingthe
room. Prolonged use of the range without adequate
ventilation can be dangerous.
•Donotstoreorusegasolineorotherammable
vapors and liquids near this or any other
appliance. Explosions or fires could result.
•In the event of an electrical power outage, the surface
burners can be lit manually. To light a surface burner,
hold a lit match to the burner head and slowly turn
the Surface Control knob to Lite. Use caution when
lighting surface burners manually.
•Resetallcontrolstothe"off"positionafterusing
a programmable timing operation.

3
40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
Power Supply Cord Kit
The user is responsible for connecting the power supply
cord to the connection block located behind the back
panel access cover.
This appliance may be connected by means of
permanent "hard wiring" (flexible armored or
nonmetallic shielded copper cable), or by means of a
power supply cord kit. Use only a power supply cord kit
rated at 125/250 volts minimum, 40 amperes minimum
and marked for use with ranges. See chart (below) for
cord kit connection opening size and rating information.
Cord must have either 3 or 4 conductors.
For mobile homes, new installations, recreational
vehicles, or areas where local codes do not permit
grounding through neutral, a 4 conductor power supply
cord kit rated at 125/250 volts minimum, 40 amperes
and marked for use with ranges should be used (see
Figure 4).
Terminals on end of wires must either be closed loop or
open-end spade lugs with upturned ends. Cord must
have strain relief clamp.
Risk of fire or electrical shock exists
ifanincorrectsizerangecordkitisused,ifthe
Installation Instructions are not followed, or if the
strain relief bracket is discarded.
NOTE: Dual-fuel range is shipped from factory with
1 1/8" dia. hole as shown in figure 3. If a larger hole
is required, punch out the knockout.
Three Conductor Wire Connection to Range
(The 3-conductor cord or cable must be replaced with
a 4-conductor cord or cable where grounding through
the neutral conductor is prohibited in new installations,
mobile homes, recreational vehicles or in other areas
where local codes do not permit neutral grounding)
If local codes permit connection of the frame grounding
conductor to the neutral wire of the copper power
supply cord (see Figure 3):
1. Remove the 3 screws at the lower end of the rear
wire cover,
then bend the
lower end of
the rear wire
cover (access
cover) upward
to expose
range terminal
connection
block (see
Figure 2).
Figure 1
3-Wire Power
Supply Cord Kit
3-Wire Wall
Receptacle
Electrical Connection to the Range
This appliance is manufactured with the neutral terminal
connected to the range.
While connecting range, do not
loosen the nuts which secure the terminal block
to the range. Electrical failure or loss of electrical
connection may occur.
Note: Refer to the wiring diagram at the end of this
manual.
ElectricalShockHazard
•Electricalgroundisrequiredonthisappliance.
•Donotconnecttotheelectricalsupplyuntil
appliance is permanently grounded.
•Disconnectpowertothecircuitbreakerorfuse
box before making the electrical connection.
•Thisappliancemustbeconnectedtoa
grounded, metallic, permanent wiring system,
or a grounding connector should be connected
to the grounding terminal or wire lead on the
appliance.
•Donotusethegassupplylineforgrounding
the appliance.
Failure to do any of the above could result in a
fire, personal injury or electrical shock.
Figure 2
Rearwire
accesscover
Pressureregulator
location
RangeConnectionOpeningSizeChart
Refer to chart below for proper range connection opening size and
power supply cord kit ampere rating information. See serial plate on
range for kilowatt rating data.
Range Kilowatt Rating (See
Serial Plate on Range)
Minimum
Cord kit
Ampere
Rating
Diameter (inches) of Range
Connection Opening
120/240 Volts 120/208 Volts Cord Kit Direct
connection
0 -16.5 kW 0 -12.5 kW 40 Amp 1-3/8 in. 1-1/8 in.
16.6-22.5 kW 12.6-18.5 kW 50 Amp 1-3/8 in. 1-3/8 in.

4
40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
Cord
Mounting
Plate
A
supplied by the
must be installed at
this location
strainrelief
user
Terminal
Block
To 240 V
receptacle
White Wire
(Neutral)
Grounding
Strap
Black
wire
Red wire
Silver colored Terminal
1-1/8“ Dia.
Direct
Connection
Hole. Punch
out knockout
for 1-3/8“ Dia.
Cord Kit Hole
6. Replace the 3 nuts on the terminal block (see fig. 4).
7. Lower the terminal cover and replace the 3 screws.
2. Remove the 3 loose nuts (after you removed the
rubber band) on the terminal block using 3/8" nut
driver or socket.
3. Connect the neutral white wire of the copper power
supply cord to the center silver-colored terminal of
the terminal block, and connect the other wires to the
outer terminals. Match wires and terminals by color
(red wires connected to the right terminal, black wires
connected to the left terminal).
4. Replace the 3 nuts on the terminal block (see figure
3).
5. Lower the terminal cover and replace the 3 screws.
A user
supplied
strain-relief
must be installed
at this location
1-1/8“ Dia.
Direct
Connection
Hole. Punch
out knockout
for 1-3/8“ Dia.
Cord Kit Hole
NOTE: Be sure to remove the supplied
grounding strap
To 240Vreceptacle
Silver Colored
Terminal
Terminal Block
Cord
Mounting
Plate
Red
Wire
Neutral
(White
Wire)
Ground
(Bare Copper
Wire)
Black
Wire
Figure 3
Four Conductor Wire Connection to Range
(mobile homes)
1. Remove the 3 screws at the lower end of the rear
wire cover, then raise the lower end of the rear wire
cover (access cover) upward to expose range terminal
connection block (see figure 2).
2. Remove the three loose nuts (after you removed the
rubber band) on the terminal block using a 3/8" nut
driver or socket.
3. Remove the grounding strap from the terminal block
and from the appliance frame.
4. Connect the ground wire (green) of the copper power
supply cord to the frame of the appliance with the
ground screw, using the hole in the frame where the
ground strap was removed (see Figure 4).
5. Connect the neutral of the copper power supply cord
to the center silver-colored terminal of the terminal
block, and connect the other wires to the outer
terminals. Match wires and terminals by color (red
wires connected to the right terminal, black wires
connected to the left terminal).
Figure 4
Direct Electrical Connection to the Circuit
Breaker, Fuse Box or Junction Box
If the appliance is connected directly to the circuit breaker,
fuse box or junction box, use flexible, armored or non me-
tallic sheathed copper cable (with grounding wire). Supply
a U.L. listed strain-relief at each end of the cable. At the
appliance end, the cable goes through the Direct Connec-
tion Hole (see figure 4) on the Cord Mounting Plate. Wire
sizes (copper wire only) and connections must conform
to the rating of the appliance.
Where local codes permit connecting the appliance
grounding conductor to the neutral (white) wire
(see Figure 5).
(The 3-conductor cord or cable must be replaced with
a 4-conductor cord or cable where grounding through
the neutral conductor is prohibited in new installations,
mobile homes, recreational vehicles or in other areas
where local codes do not permit neutral grounding)
1. Disconnect the power supply.
2. In the circuit breaker, fuse box or junction box:
a) Connect the green (or bare copper) wire, the white
appliance cable wire, and the neutral (white) wire
together.
b) Connect the 2 black wires together.
c) Connect the 2 red wires together.

5
40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
Figure 5
3-Wire (Grounded Neutral) Electrical System
(example: Junction Box)
Where local codes DO NOT permit connecting the
appliance grounding conductor to the neutral
(white) wire or if connecting to 4-wire electrical
system (see Figure 6).
1. Disconnect the power supply.
2. Separate the green (or bare copper) and white
appliance cable wires.
3. In the circuit breaker, fuse box or junction box:
a) Connect the white appliance cable wire to the
neutral (white) wire.
b) Connect the 2 black wires together.
c) Connect the 2 red wires together.
d) Connect the green (or bare copper) grounding
wire to the grounding wire of the circuit breaker,
fuse box or junction box.
Figure 6
4-Wire Electrical System
(example: Junction Box)
Junction Box Location
Locate junction box as shown in Figure 7.
If a service cord is used, the wall receptacle should be
located in accordance with the dimensions below.
Range Placement
To eliminate the risk of burns or fire by
reaching over heated surface units, cabinet storage space
located above the range should be avoided. If cabinet
storage space is to be provided, the risk can be reduced
by installing a range hood that projects horizontally a
minimum of 5" (12.7 cm) beyond the bottom of the
cabinet.
Figure 8
Figure 7
Follow instructions for
the type of installation you have
Center
Line of
Range
Locate Electrical Hook-up
Inside Shaded Area
Center
Line of
Range
10"
(25.4 cm)
10"
(25.4 cm)
7" Max.
(17.8 cm Max.)
20"
(50.8 cm)
FLOOR
WALL
Center
Line of
Range
If range will be installed with a cabinet on both
sides, draw a center line on the floor between the
cabinets (see figure 8). If back of range will not be
flush with the wall (the location of the outlet may not
allow the range to be positioned against the wall), draw
a line on the floor where the back edge of the range will
be. Now install anti-tip brackets (see "Anti-Tip Brackets
Installation", page 10).
If range will be installed with a cabinet on one side
only, move the range into final position. Draw a line on
the floor along the side of the range that is not against
the cabinet. If back of range will not be flush with

6
40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
the wall (the location of the outlet may not allow the
range to be positioned against the wall), draw a line
on the floor where the back edge of the range will be.
Now install anti-tip brackets (see "Anti-Tip Brackets
Installation", page 10).
If range will not be installed against a cabinet, move
range into final position. Draw a line on the floor along
both sides of the range. If back of range will not be
flush with the wall (the location of the outlet may not
allow the range to be positioned against the wall), draw
a line on the floor where the back edge of the range will
be. Now install anti-tip brackets (see "Anti-Tip Brackets
Installation", page 10).
Gas Supply Installation
The supply line should be equipped with an approved
shutoff valve (see Figure 9). This valve should be located
in the same room as the range and should be in a
location that allows ease of opening and closing. Do not
block access to the shutoff valve. The valve is for turning
on or shutting off gas to the appliance.Open the shutoff
valve in the gas supply line. Wait a few minutes for gas
to move through the gas line.
The gas supply between the shutoff valve and the
regulator may be connected by rigid piping or by A.G.A./
C.G.A.-approved flexible metallic union connected piping
where local codes permit use.
The gas supply piping can be through the side wall
of the right cabinet. The right side cabinet is an ideal
location for the main shutoff valve.
Do not make the connection too tight.
The regulator is die cast. Overtightening may crack the
regulator resulting in a gas leak and possible fire or
explosion.
Assemble the flexible conduit from the gas supply pipe
to the pressure regulator in this order:
1- manual shutoff valve, 2- flare union adapter,
3- flexible conduit, 4- flare union adapter,
5- pressure regulator.
The gas supply line to the shutoff valve should be
1/2" or 3/4" solid pipe.
The user must know the location of the main shutoff
valve and have easy access to it.
When using flexible gas conduit on the range, allow
sufficient slack to pull the range outside the cutout for
cleaning or servicing.
NOTE: Do not allow the flexible conduit to get pinched
between the wall and the range. To visually check,
remove the range drawer.
Use pipe-joint compound made for use with Natural and
LP/Propane gas to seal all gas connections. If flexible
conduit is used, be certain that it is not kinked.
Leak testing of the appliance shall be conducted
accordingtothemanufacturer'sinstructions.
Check for leaks. After connecting the range to the gas
supply, check the system for leaks with a manometer. If
a manometer is not available, turn on the gas supply and
use a liquid leak detector at all joints and connections to
check for leaks.
Do not use a flame to check for leaks
from gas connections. Checking for leaks with a flame
may result in a fire or explosion.
All openings in the wall or floor where the range is to be
installed must be sealed.
Figure 9
Whenshipped from the factory, this unit is designed
to operate on 4" water column (1.0 kPa) Natural gas
manifold pressure. A convertible pressure regulator (see
figure 2) is connected to the range manifold and MUST
be connected in series with the gas supply line. To
access the regulator, remove the drawer.
For proper operation, the maximum inlet pressure
to the regulator should be no more than 14" of water
column pressure (3.5 kPa).
The inlet pressure to the regulator must be at least 1"
(.25 kPa) greater than the regulator manifold pressure
setting. The regulator is set for 4" water column (1.0
kPa) Natural gas manifold pressure; the inlet pressure
must be at least 5" water column (1.25 kPa) Natural
gas. For LP/Propane gas, the regulator must be set for
10" water column (2.5 kPa) manifold pressure; the inlet
pressure must be at least 11" water column (2.75 kPa).

7
40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
Tighten all connections if necessary to prevent gas
leakage in the cooktop or supply line.
Check alignment of valves after connecting the
cooktop to the gas supply to be sure the manifold pipe
has not been moved.
Disconnect the range and its individual shutoff
valve from the gas supply piping system during any
pressure testing of the system at test pressures greater
than 1/2 psig (3.5 kPa or 14" water column).
LP/Propane Gas Conversion
This appliance can be used with Natural Gas or Propane
Gas. It is shipped from the factory for use with natural gas.
If you wish to convert your range for use with LP/Propane
gas, use the supplied fixed orifices; they are contained in
a special bag along with instructions marked “FOR LP/
PROPANE GAS CONVERSION”, located on the back of
the range, close to the appliance regulator valve.
The conversion must be performed by a qualified installer,
LP supplier or service technician in accordance with
the installation instructions furnished with this range
and all codes and requirements of all local codes and
requirements. Failure to follow instructions could result in
serious injury or property damage. The qualified agency
performing this work assumes responsibility for the
conversion.
Failure to make the appropriate conversion
can result in personal injury and property damage.
Any additions, changes or conversions
required in order for this appliance to satisfactorily meet
the application needs must be made by an authorized
Sears Service Center, Distributor or Qualified Agency.
Moving the Appliance for
Servicing and Cleaning
Turn off the range line fuse or circuit breakers at the
main power source, and turn off the manual gas shut-off
valve. Make sure the range is cold. Remove the service
drawer and open the oven door. Lift the range at the
front and slide it out of the cut-out opening without
creating undue strain on the flexible gas conduit.
Isolate the range from the gas supply piping system
by closing its individual manual shutoff valve during any
pressure testing of the gas supply piping system at test
pressures equal to or less than 1/2 psig (3.5kPa or 14"
water column).
Make sure not to pinch the flexible gas conduit at the
back of the range when replacing the unit into the cut-
out opening. Replace the drawer, close the door and
switch on the electrical power and gas to the range.
If the pressure regulator is connected to rigid piping,
the regulator must be disconnected before moving the
appliance.
Reassemble in reverse order (see figure 9).

8
40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
Range Installation
When unpacking the range, do not
discard the 4 shipping bolts. These are to be replaced on
the unit for use as leveling legs and height adjustments.
NOTE:
1. The back of the range may be installed directly
against the wall.
2. To reduce possible scorching of vertical walls and
to minimize potential fire hazards under abnormal
surface unit use conditions such as high heat or
no pans and to conform to A.G.A. requirements,
a minimum of 2 1/2" (6.4 cm) spacing should be
provided on both sides of the cooktop.
Preparation Figure 10
Check Operation
Refer to the Use and Care Guide and the Electronic Oven
Control Guide packaged with the range for operating
instructions and for care and cleaning of your range.
Remove all packaging from the oven before testing.
1. Install Burner Bases and Burner Caps
This range is equipped with sealed burners as shown
(see Figure 11).
a. Unpack burner bases and burner caps.
b. Place burner bases over each gas opening.
c. Make sure the burner is properly aligned and
leveled. Place burner caps over appropriate
burner bases.
Figure 11
Gas
Opening
Burner Cap
Burner
Base
Electrode
NOTE: There are no burner adjustments necessary
on this range.
ExcessiveWeightHazard
•Use2ormorepeopletomoveandinstall
range.
•Failuretofollowthisinstructioncanresultin
back or other injury.
1. Put on safety glasses and gloves. Remove oven racks
and parts package from inside the oven. Remove
shipping materials, tape and protective film from the
range.
2. Take 4 cardboard corners from the carton. Stack
one on top of another. Repeat with other 2 corners.
Place corners lengthwise on the floor in back of the
range to support range.
3. Firmly grasp the range and gently lay it on its back
on the cardboard corners.
4. Remove and save the 4 shipping bolts from the skid.
Discard skid.
5. Install 4 shipping bolts as leveling legs.
6. Lay a large piece of cardboard in front of the range.
Carefully stand the range upright on cardboard.
7. Adjust the leveling legs to a point where the range
base does not touch the floor.
Leveling the Range
Level the range and set cooktop height before
installation in the cut-out opening (if applicable).
1. Install an oven rack in the center of the oven.
2. Place a level on the rack (see fig. 10). Take 2 readings
with the level placed diagonally in one direction
and then the other. Level the range, if necessary,
by adjusting the 4 leveling legs with a wrench (see
Figure 14).
3. Slide range into cut-out opening and double check
for levelness. If the range is not level, pull unit out
and readjust leveling legs, or make sure floor is level.

9
40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
2. Turn on Electrical Power and Open Main Shutoff
Gas Valve
3. Check the Igniters
Operation of electric igniters should be checked after
range and supply line connectors have been carefully
checked for leaks and range has been connected to
electric power. To check for proper lighting:
a. Push in and turn a surface burner knob to the
LITE position. You will hear the igniter sparking.
b. The surface burner should light when gas is
available to the top burner. Each burner should
light within four (4) seconds in normal operation
after air has been purged from supply lines.
Visually check that burner has lit.
c. Once the burner lights, the control knob should
be rotated out of the LITE position.
There are separate ignition devices for each burner.
Try each knob separately until all burner valves have
been checked.
4. Adjust the "LOW" Setting of Surface Burner
Valves (see Figure 12)
a. Push in and turn each control to LITE until
burner ignites.
b. Quickly turn knob to LOWEST POSITION.
c. If burner goes out, readjust valve as follows:
Reset control to OFF. Remove the surface burner
control knob, insert a thin-bladed screwdriver
into the hollow valve stem and engage the
slotted screw inside. Flame size can be increased
or decreased with the turn of the screw. Adjust
flame until you can quickly turn knob from LITE
to LOWEST POSITION without extinguishing
the flame. Flame should be as small as possible
without going out.
Figure 12
5. Operation of Oven Elements
The oven is equipped with an electronic oven control. Each
of the functions has been factory checked before shipping.
However, it is suggested that you verify the operation of
the electronic oven controls once more. Refer to the Use
and Care Guide for operation. Follow the instructions for
the Clock, Timer, Bake, Broil, Convection (some models)
and Clean (some models) functions.
When checking oven element operation,
do not touch the elements. They will be hot enough to
cause serious burns.
Bake–After setting the oven to 350°F (177°C) for
baking, the lower element in the oven should become
red.
Broil–When the oven is set to BROIL, the upper element
in the oven should become red.
Clean (some models)–When the oven is set for a self-
cleaning cycle, the upper element should become red
during the preheat portion of the cycle. After reaching
the self-cleaning temperature, the lower element will
become red.
Convection (some models)–When the oven is set to
CONV. BAKE/ROAST at 350°F (177°C), both elements
cycle on and off alternately and the convection fan will
turn. The convection fan will stop turning when the oven
door is opened during convection baking or roasting.
When All Hookups are Complete
Make sure all controls are left in the OFF position.
Model and Serial Number Location
The serial plate is located on the drawer side frame.
When ordering parts for or making inquiries about your
range, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate
on your range.
Before You Call for Service
Read the Avoid Service Checklist and operating
instructions in your Use and Care Guide. It may save you
time and expense. The list includes common occurrences
that are not the result of defective workmanship or
materials in this appliance.
Refer to the warranty and service information in your
Use and Care Guide for our phone number and address.
Please call or write if you have inquiries about your range
product and/or need to order parts.

10
40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
1. Unfold paper template and place it flat on the floor
with the back and side edges positioned exactly
where the back and sides of range will be located
when installed. (Use the diagram in figure 13 to
locate brackets if template is not available.)
2. Mark on the floor the location of the 4 mounting
holes (2 holes per bracket) shown on the template.
For easier installation, 3/16" (4.8 mm) diameter pilot
holes 1/2" (1.3 cm) deep can be drilled into the
floor.
3. Remove template and place brackets on floor with
turned up flanges to the outside (see figure 13).
Line up holes in brackets with marks on floor and
attach with 4 screws provided (2 screws per bracket).
Brackets must be secured to solid floor. If attaching
to concrete floor, first drill 3/16" (4.8 mm) dia. pilot
holes using a masonry drill bit.
4. Level range if necessary, by adjusting the 4 leveling
legs with a wrench. (See Figure 14 below.) A
minimum clearance of 1/8" (3.2 mm) is required
between the bottom of the range and the rear
leveling legs to allow room for the anti-tip brackets.
5. Slide range into place making sure rear legs are
trapped by ends of brackets. Range may need to be
shifted slightly to one side as it is being pushed back
to allow rear legs to align with brackets.
6. After installation, verify that the anti-tip bracket is
engaged. Open and remove drawer and check to
make sure the anti-tip bracket is engaged.
Important Safety Warning
To reduce the risk of tipping of the range, the range
must be secured to the floor by properly installed anti-tip
brackets and screws packed with the range. Those parts
are located in a plastic bag in the oven. Failure to install
the anti-tip brackets will allow the range to tip over if
excessive weight is placed on an open door or if a child
climbs upon it. Serious injury might result from spilled
hot liquids or from the range itself.
Follow the instructions below to install the anti-tip
brackets.
If range is ever moved to a different location, the anti-
tip brackets must also be moved and installed with the
range. To check for proper installation, see step 5.
Tools Required:
5/16" (8 mm) Nutdriver or Flat Head Screwdriver
Adjustable Wrench
Electric Drill
3/16" (4.8 mm) Diameter Drill Bit
3/16" (4.8 mm) Diameter Masonry Drill Bit (if installing in
concrete)
Anti-Tip Bracket Installation
Brackets attach to the floor at the back of the range to
hold both rear leg levelers. When fastening to the floor,
be sure that screws do not penetrate electrical wiring or
plumbing. The screws provided will work in either wood
or concrete.
Figure 13 Figure 14
Slide Back
Anti-Tip Bracket
Sides of
range
¾" (1.9 cm) Typ.
1/2"
(1.3 cm)
RearWall
¾" (1.9 cm) Typ.
BaseofRange
Leveling Leg
Raise
Lower
Anti-Tip Bracket

11
40" DUAL FUEL RANGE INSTALLATION INSTRUCTIONS
(Models with Electric Ovens and Gas Cooktop)
NOTES:

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
12
P/N 318201754 (1302) Rev. B
English - pages 1-11
Español - páginas 12-23
Diagrama de la instalación alámbrica - página 24
**NOTA: Un espacio mínimo de 24" (61 cm) entre la
superficie de la estufa y el fondo del armario cuando el
fondo del armario de madera o metal está protegido por
no menos de 1/4" (0.64 cm) de madera resistente al fuego
cubierta por una lámina metálica de MSG, número 28,
0.015" (0.4 mm) de acero inoxidable, 0.024" (0.6 mm) de
aluminio, ô 0.02" (0.5 mm) de cobre.
Un espacio mínimo de 30" (76.2 cm) cuando el armario no
está protegido.
No pellizque el cordón eléctrico entre la estufa y la pared.
No selle la estufa a los armarios de lado.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL
INSPECTOR LOCAL DE ELECTRICIDAD.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
OBSERVE CÓDIGOS TODO GOBERNANTES Y ORDENANZAS.
Si la información contenida en este manual no es seguida exactamente, puede ocurrir
un incendio o explosión causando daños materiales, lesión personal o la muerte.
PARA SU SEGURIDAD:
— No almacene ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de éste
o de cualquier otro artefacto.
— QUE DEBE HACER SI PERCIBE OLOR A GAS:
• Notratedeencenderningúnartefacto.
• Notoqueningúninterruptoreléctrico;nouseningúnteléfonoensuedicio.
• Llameasuproveedordegasdesdeelteléfonodeunvecino.Sigalasinstruccionesdelproveedor
de gas.
• Sinologracomunicarseconsuproveedordegas,llamealdepartamentodebomberos.
— Lainstalaciónyelserviciodemantenimientodebenserefectuadosporuninstaladorcalicado,
la agencia de servicio o el proveedor de gas.
13" Mín.
(33 cm Mín.)
24" Mín.
(61 cm Mín.)
24 1/2" Máx.
(62.2 cm Máx.)
40 1/8" Mín.
(101.9 cm Mín.)
Véa
Nota
Tomacorriente de pared
puesto a tierra
PARED
PARED
Si hay una pared:
3" Min.
(7.62 cm Min.)
lado izquierdo,
18" Mín.
(45.7 cm Mín.)
F
E
B
36"
(91.4 cm)
pierna
extendida
28 1/8" (71.4 cm) con
tirador
A
D
C
Si hay una pared:
7" Min.
(17.78 cm Min.)
lado derecho
A. ALTURA B. ANCHURA
C. PROFUNDIDAD AL
FRENTE DE LA ESTUFA
D. PROFUNDIDAD
CON PUERTA ABIERTA
E. MÍNIMO DE ANCHO
ESPACIO RECORTADO
F. ALTURA DE
MOSTRADOR
48 1/8" (122.24 cm) 40 1/8" (101.9 cm) 25 7/8" (65.7 cm) 43 3/4" (111.1 cm) 40 1/4" (102.2 cm) 36" (91.4 cm) standard
35 3/8" (90 cm) min.

13
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
Notas importantes para el Instalador
1. Lea todas las instrucciones contenidas en este manual antes de
instalar la estufa.
2. Saque todo el material usado en el embalaje del
compartimiento del horno antes de conectar el suministro
eléctrico a la estufa.
3. Guarde los 4 pernos del empaque de la estufa para usar los
como patas niveladoras.
4. Dos soportes antivuelco DEBEN quitarse de la parte de inferior
trasera de la estufa y DEBEN ser instalados. Para detalles, vea
instrucciones en la página 10.
5. Observe todos los códigos y reglamentos pertinentes.
6. Deje estas instrucciones con el comprador.
Nota Importante para el Consumidor
Conserve estas instrucciones y el Manual del Usuario para
referencia futura.
IMPORTANTES
INSTRUCCIONES DE
SEGURIDAD
Instalación de esta estufa debe cumplir con todos los códigos
locales, o en ausencia de códigos locales con el Código Nacional
de Gas Combustible ANSI Z223.1—última edición.
El diseño de esta estufa ha sido certificado por la Asociación de
Gas Americana. En éste como en cualquier otro artefacto que
use gas y genere calor, hay ciertas precauciones de seguridad
que usted debe seguir. Estas serán encontradas en el Manual
del Usuario, léalo cuidadosamente.
• Asegúresedequelaestufaseainstaladayconectadaa
tierraenformaapropiadaporuninstaladorcalicadoo
por un técnico.
• Esta estufa debe ser eléctricamente puesta a tierra de
acuerdo con los códigos locales, o en su ausencia, con
elCódigoEléctricoNacionalANSI/NFPANo.70,última
edición.
• Lainstalacióndeaparatosdiseñadosparainstalación
en casas prefabricadas (móviles) debe conformar con el
Manufactured Home Construction and Safety Standard,
título 24CFR, parte 3280 [Anteriormente el Federal Standard
for Mobil Home Construction and Safety, título 24, HUD
(parte 280)] o cuando tal estándar no se aplica, el Standard
for Manufactured Home Installation 1982 (Manufactured
Home sites, Communities and Setups), ANSI Z225.1/NFPA
501A-edición más reciente, o con los códigos locales.
• Nosedebenusarcortinasdeaireniningunaotra
campana de ventilación superior que sople aire hacia
abajo sobre la estufa a gas a menos que la campana de
ventilación y la estufa hayan sido diseñadas, probadas y
certicadasporunlaboratoriodepruebasindependiente
para el uso combinado de la una con la otra.
• Asegúresedequeelmaterialquerecubrelasparedes
alrededor de la estufa, pueda resistir el calor generado
por la estufa.
• Antes de instalar la estufa en un área cuyo piso
este recubierto con linóleo u otro tipo de piso
sintético,asegúresedequeéstospuedanresistiruna
temperatura de por lo menos 90°F sobre la temperatura
ambiental sin provocar encogimiento, deformación o
decoloración. No instale la estufa sobre una alfombra al
menos que coloque una plancha de material aislante de por
lo menos 1/4 pulgada, entre la estufa y la alfombra.
• No obstruya el flujo del aire de combustión en la
ventilación del horno ni tampoco alrededor de la base
o debajo del panel inferior delantero de la estufa. Evite
tocar las aberturas o áreas cercanas de la ventilación, ya que
pueden estar muy calientes durante el funcionamiento del
horno. La estufa requiere aire fresco para la combustión
apropiada de los quemadores.
Nunca deje niños solos o desatendidos
en un área donde un artefacto está siendo usado. A
medida que los niños crecen, enséñeles el uso apropiado y de
seguridad para todos los artefactos. Nunca deje la puerta del
horno abierta cuando la estufa está desatendida.
No se pare, apoye o siente en las
puertas o cajones de esta estufa pues puede resultar en
serias lesiones y puede también causar daño a la estufa.
• No almacene artículos que puedan interesar a los niños
en los gabinetes sobre la estufa. Los niños pueden
quemarse seriamente tratando de trepar a la estufa para
alcanzar estos artículos.
• Los gabinetes de almacenamiento sobre la estufa
deben ser evitados, para eliminar la necesidad de tener
que pasar sobre los elementos superiores de la estufa
para llegar a ellos.
• Ajuste el tamaño de la llama de los quemadores
superiores de tal manera que ésta no sobrepase el
borde de los utensilios de cocinar. La llama excesiva es
peligrosa.
• No use el horno como espacio de almacenaje. Esto
creará una situación potencialmente peligrosa.
• Nunca use la estufa para calentar el cuarto. El uso
prolongado de la estufa sin la adecuada ventilación puede
resultar peligroso.
•Todas las
estufas pueden
volcarse.
•Esto podría
resultar en
lesiones
personales.
•Instale el
dispositivo
antivuelcos que
se ha empacado
junto con esta
estufa.
Para reducir el riesgo
de que se vuelque la
estufa, hay que asegurarla
adecuadamente colocándole
Los soportes antivuelco que se
proporcionan. Para comprobar
si estos están instalados y
apretados en su lugar
como se debe, ase el borde
trasero superior de la estufa
y cuidadosamente inclínela
hacia adelante para asegurar
que la estufa se ancle.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
14
• No almacene ni utilice gasolina u otros vapores y
líquidos inflamables en la proximidad de éste o de
cualquier otro artefacto eléctrico. Puede provocar
incendio o explosión.
• Encasodeunainterrupcióndelservicioeléctrico,espasible
de encender los quemadores de superficie a mano. Para
encender un quemador de superficie, acerque un fósforo
encendido del cabezal del quemador, y gire delicadamente
el botón de control de superficie a LITE (encendido). Tener
cuidado al encender los quemadores a mano.
• Ajuste todos los controles a la posición "OFF" (apagada)
después de haber hecho una operación con tiempo
programado.
Juego de Cordón Eléctrico
El consumidor tiene la responsabilidad de conectar el cordón
eléctrico al bloque de conexión ubicado detrás de la cubierta
de acceso del panel trasero.
Este artefacto puede ser conectado mediante "cableado
rígido" permanente (un cable fexible escudido o un cable de
cobre escudido no metálico) o un "juego de cordón eléctrico".
Se usará solamente un juego de cordón eléctrico para 125/250
voltios mínimo, 40 amperios mínimo y marcado para uso
con estufas. El juego de cordón eléctrico debe tener 3 o 4
conductores.
Para las casas sobre ruedas, las nuevas instalaciones, en los
vehículos de recreación o en las áreas donde los códigos locales
no permiten la conexión del conductor a tierra al neutro, un
ensamblaje de suministro eléctrico de 4 conductores para
estufas, clasificado a 125/250 voltios mínimo, 40 amperios
mínimo, debe de ser utilizado (vea Figura 4).
Los terminales en las puntas de los alambres deben ser de
circuito cerrado o de orejeta de pala punta abierta y con las
puntas vueltas hacia arriba. El cordón debe tener un anclaje del
cable.
Puede ocurrir riesgo de incendio o
choque eléctrico si se usa un juego de cordón de estufa
de tamaño incorrecto, si las instrucciones de instalación
no son seguidas o si no se usa el anclaje del cable.
Al realizar la conexión de la estufa, no
desaprete las tuercas que aseguran el alambraje de la estufa al
bloque terminal instalado en la fábrica. Se puede ocurrir corte de
energía o pérdida de conexión eléctrica.
NOTA: La estufa bi-energiá viene de fábrica preparada para
funcionar con un hueco de 1 1/8" de diámetro come se muestra
en la figura 3. En caso de necesitarse un hueco más grande retire
la cubierta.
Conexión Eléctrica de la Estufa
Este aparato se fabrica con el terminal neutro conectado al
marco.
Refiere al diagrama de alambraje de esta cocina al final de
este libreta.
Riesgo de Choque Eléctrico
•Unapuestaatierraestárequeridoeneste
aparato.
•Noloconectealacorrienteeléctricahasta
que el aparato haya sido puesto a tierra
permanentemente.
•Desconectelacorrienteeléctricaalacajade
empalmes antes de hacer la conexión eléctrica.
•Esteaparatodebeestarconectadoconun
sistema de alambres puesto en tierra, metálico
y permanente o un conector de puesta a tierra
debe conectarse al terminal de puesta a tierra o el
alambre conductor en el aparato.
La falta de hacer cualquier de las cosas arriba
podría resultar en un incendio, choque eléctrico o
lesiones personales.
Juego de Cordón
de Suministro
Eléctrico de 3
Alambres
Receptáculo
de Pared de 3
Alambres
Figura 1
Figura 2
Ubicación del
regulador de presión
Cubierta de acceso
del alambre trasero
Tabla de tamaño de abertura de conexión de cocina
Referirse a la tabla de arriba para el tamaño de abertura de conexión
de cocina adecuada, y la información sobre el régimen de amperios del
ensamblaje de cordón de suministro eléctrico.
Vea la placa de serie de la
cocina para información sobre
el régimen de kilovatio.
Mínimo
régimen de
amperios de
ensamblaje
del cordón
Diámetro (pulgadas) de
abierta de conexión de
cocina
120/240 Volts 120/208 Volts
Dimensión
agujero
Conexión
Conexión
directo
0 -16.5 kW 0 -12.5 kW 40 Amp 1-3/8 in. 1-1/8 in.
16.6-22.5 kW 12.6-18.5 kW 50 Amp 1-3/8 in. 1-3/8 in.
Conexión de tres alambres de conducción a la
estufa
(Un cordón flexible o cable de 3 conductores debe de ser
reemplazado con un cordón flexible o cable de 4 conductores
donde la conexión del conductor a tierra al neutro esta
prohibida en las nuevas instalaciones, las casas sobre ruedas,
los vehículos de recreación o otras áreas donde los códigos
locales no permiten la conexión a tierra al neutro.)
Si los códigos locales permiten la conexión del conductor de
tierra del marco con el alambre neutro del cordón eléctrico
de cobre (vea Figura 3):

15
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
NOTA: Asegurese de quitar la banda de puestaatierra
provista.
Cordón
de la placa
de montaje
Una arazadera
de releva provista
debe de estar
instaladaaestá
ubicación
Hacia el 240 V
receptáculo
Bloque terminal
Neutro
(Alambre
Blanco)
Puestaatierra
(cable de
cobre)
Alambre
Negro
Alambre
Rojo
Terminal
plata
1-1/8“ Dia.
Agujero de la
conexión
directa.Retira
la arandela
pre-cortada
para 1-3/8“ Dia.
Agujero
Cordón
de la placa
de montaje
Una arazadera
de releva
provista debe de
estar instalada a
está ubicación Hacia el 240 V
receptáculo
Neutro
(Alambre
Blanco)
Banda
de puesta
a tierra
Alambre
Negro
Alambre
Rojo
Terminal
plata
Bloque terminal
1-1/8“ Dia.
Agujero de la
conexión directa.
Retira la arandela
pre-cortada para
1-3/8“ Dia. Agujero
Conexión de 4 alambres de conducción a la
estufa (casas móviles)
1. Quite los tres tornillos en la parte más baja del panel
trasero, luego levante la parte más baja del panel
trasero (la cubierta de acceso) exponiendo el bloque de
conexiones de los terminales de la estufa (vea figura 2).
2. Retire las 3 tuercas (después de haber removido la banda
de goma) sobre el bloque terminal usando un manguito
o destornillador de casquillo de 3/8" pulgadas.
3. Quite la banda de puesta a tierra del bloque de los
terminales y del marco del artefacto. Retenga el tornillo
de puesta a tierra.
4. Conecte el alambre de puesta a tierra (verde) del cordón
eléctrico de cobre al marco del artefacto con el tornillo
de puesta a tierra, usando el agujero en el marco donde
se quitó el tornillo de puesta a tierra (vea figura 4).
5. Conecte el alambre neutro (blanco) del cordón eléctrico
de cobre al terminal de color de plata en el centro del
bloque y conecte los otros alambres al los terminales
Conexión eléctrica directa al cortacircuito, a la caja
de fusibles o la caja de empalmes
Si el aparato está conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metálico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homologo UL a cada extremidad del cable. A la extremidad
del electrodoméstico, el cable pase a través del agujero de
la conexión directa (vea figura 4) en el cable de la placa de
montaje. El tamaño de los alambres (alambre de cobre
solamente) y las conexiones deben estar conforme al
régimen del electrodoméstico.
Donde los códigos locales permitan conectar el
conductor de puesta a tierra del electrodoméstico al
neutral(blanco)(veagura5):
(Un cordón flexible o cable de 3 conductores debe de
ser reemplazado con un cordón flexible o cable de 4
conductores donde la conexión del conductor a tierra al
neutro esta prohibida en las nuevas instalaciones, las casas
sobre ruedas, los vehículos de recreación o otras áreas
donde los códigos locales no permiten la conexión a tierra
al neutro.)
1. Desconecte el suministro eléctrico.
1. Quite los tres tornillos en la parte más baja del panel
trasero, luego levante la parte más baja del panel
trasero (la cubierta de acceso) exponiendo el bloque de
conexiones de los terminales de la estufa (vea Figura 2).
2. Quinte las tres tuercas desatadas (después de remover
la cinta de goma) sobre el bloque terminal usando un
destornillador o una llave de casquillo de 3/8".
3. Conecte el cable neutro del cordón eléctrico de cobre
al terminal de color de plata en el centro del bloque,
y conecte los otros cables a los terminales laterales.
Empareje los cables y los terminales según el color (cables
rojos conectados con el terminal derecho, cables negros
conectados con el terminal izquierdo).
4. Baje la cubierta del terminal y reinstale los tres (3)
tornillos.
5. Baje la cubierta del terminal y reponga los 3 tornillos.
Figura 4
Figura 3
laterales. Conecte los alambres y terminales emparejando
los colores (los alambres rojos conectados al terminal
derecho, los alambres negros conectados al terminal
izquierdo).
6.Reponga las 3 tuercas sobre el bloque terminal (vea figura
4).
7. Baje la cubierta de acceso y vuelva a poner los 3 tornillos.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
16
Figura 7
Figura 5 - Sistema eléctrico (ejemplo: caja de
empalmes) de 3 alambres (a tierra neutral)
Donde los códigos locales NO permitan conectar el
conductor de puesta a tierra del electrodoméstico al
neutral (blanco), o si está conectado con un sistema a 4
alambres(veagura6):
1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y el alambre
blanco del electrodoméstico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes.
a. Conecte el alambre blanco del cable del
electrodoméstico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de puesta a
tierra del cortacircuito, de la caja de fusibles o de la
caja de empalmes.
Figura 6 - Sistema eléctrico de 4 alambres
(ejemplo caja de empalme)
2. En el cortacircuito, la caja de fusibles o la caja de empal-
mes
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodoméstico y el
alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Localice la caja de empalmes como se ve en la Figura
7. Si se usa un cordón de servicio, el receptáculo de pared
debe estar localizado según las medidas que se indican
abajo.
Estufa - Emplazamiento
Para eliminar el riesgo de quemaduras e
incendios al tocar superficies sobrecalentadas, se debe evitar
colocar espacio para armarios de almacenamiento sobre las
estufas con elementos al descubierto. Si se instalan armarios
sobre la estufa, se pueden reducir tales riesgos instalando
una campana purificadora que se proyecta horizontalmente
un mínimo de 5" (12.7 cm) más afuera de la parte inferior
de los armarios.
Follow instructions for
the type of installation you have
Center
Line of
Range
Si la estufa se va a instalar con un armario a ambos
lados, marque el centro de la abertura del armario en el
piso. Si la parte trasera de la estufa no estará a ras
con la pared (la ubicación del tomacorriente puede que no
permita que la estufa se pegue a ras con la pared), marque
el piso donde estará el border trasero de la estufa. Ponga
el patrón en el piso, alineando la línea del centro del patrón
con la marca en el centro de la abertura del armario. Ponga
el borde trasero del patrón a ras contra la pared trasera o la
línea marcada para la parte de atrás de la estufa.
Si la estufa se va a instalar con un armario a sólo un
lado, mueva la estufa a su posición final. Marque el piso por
el lado de la estufa que no estará contra el armario. Si la
parte trasera de la estufa no estará a ras con la pared
(la ubicación del tomacorriente puede que no permita que la
estufa se pegue a ras con la pared), marque el piso donde el
borde trasero de la estufa estará. Ponga el patrón en el piso
y alinie el lado del patrón con la línea marcada en el piso.
Alinie la parte trasera del patrón con la pared trasera o la línea
marcada para la parte de atrás de la estufa.
Situación de caja de unión
CL
de la
estufa
Siga las instrucciones
para el tipo de instalación que usted tenga
Figura 8

17
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
Si la estufa no será instalada junta contra un armario,
mueva la estufa a su posición final. Marque el piso por los
dos lados de la estufa. Si la parte trasera de la estufa no
estará a ras con la pared (la ubicación del tomacorriente
puede que no permita que la estufa se pegue a ras con
la pared), marque en el piso donde el borde trasero de la
estufa estará. Ponga el patrón en el piso y alinee los lados
del patrón con las líneas marcadas en el piso. Alinee la parte
trasera del patrón con la pared trasera o la línea marcada
para la parte trasera de la estufa (vea Instalación del Soporte
Antivuelco página 10).
Instalación de la alimentación de gas
Abra la válvula de cierre en la línea de suministro de gas.
Espere unos minutos a que el gas se mueva por el tubo.
El suministro de gas entre la válvula de cierre y el regulador
se puede conectar con tubería rígida o con tubería flexible
unión metálica conectada y aprobada por la AGA/CGA
donde los códigos locales permiten.
La tubería del suministro de gas puede pasar por la pared
lateral del armario derecho. El armario lateral derecho es un
lugar ideal para la válvula de cierre principal.
No haga que la conexión esté demasiado
apretada. El regulador está fundido a troquel. Apretándolo
demasiado podría romper el regulador resultando en escape
de gas y posiblemente un incendio o explosión.
Monte el conector flexible desde el tubo de suministro
de gas hasta el regulador de presión según este orden:
1- válvula de cierre manual, 2- adaptor de gas, 3-conector
flexible, 4- adaptor de gas, 5- regulador de presión.
La tubería de suministro de gas debe ser de 1/2" o 3/4" D.I.
El consumidor debe saber la posición de la válvula principal
de cierre y tener acceso fácil a ello.
Cuando se usa un conducto flexible en la estufa, permita
suficiente flojedad como para sacar la estufa fuera del
recortado para la limpieza y el servicio.
NOTA: No permita que el conducto se pellizque entre la
pared y la estufa. Para verlo, saque el cajón.
Use un compuesto para junturas de tubería hecho para
uso con gas natural y de LP/Propano para sellar todas las
conexiones del gas. Si se usan los conectores flexibles
asegúrese de que no estén enroscados.
Paravericarsihayfugasenelelectrodomésticose
debe de seguir las instrucciones del fabricante.
Asegúresedequenohayaescapesdegas.Después
de conectar la estufa al suministro de gas, compruebe el
sistema con un manómetro. Si no tiene un manómetro,
abre el gas y use un detector de fugas líquido en todas las
junturas y conexiones para averiguar si hay escapes de gas.
No use llama para controlar que no hayan
pérdidas de gas. La comprobación de pérdidas de gas con
una llama puede resultar en un incendio o explosión.
Se debe sellar todas las aberturas en la pared o el piso donde
la estufa se instala.
Apriete todas las conexiones si hace falta para prevenir
fugas de gas en la superficie de la estufa o en la linea de
suministro.
Asegúresedelalineamientodelasválvulasdespués
de conectar la superficie de la estufa con el suministro del
gas para cerciorarse de que el tubo de escape no se haya
movido.
Desconecte esta estufa y su válvula individual de
cierre del sistema del suministro de gas durante cualquier
prueba de presión de ese sistema a presiones mayores de
1/2 psig (3.5 kPa o 14" columna de agua).
Figura 9
Esta unidad ha sido ajustada para operar con un múltiple de
admisión para gas natural de 4" (1.0 kPa). Un regulador de
presión convertible esta conectado a la válvula distribuidora
y DEBE ser conectado en serie con la tubería de suministro
de gas.
Para la operación apropiada, la máxima presión de
entrada al regulador no debe exceder la presión de una
columna de agua de 14 pulgadas (3.5 kPa).
La presión de entrada al regulador debe ser por lo menos 1
pulgada más grande que la válvula distribuidora (.25 kPa).
El regulador ha sido ajustado para gas natural a 4 pulgadas
de presión para la válvula distribuidora (1.0 kPa). La presión
de entrada debe ser por lo menos de 5 pulgadas (1.25
kPa). Para propano líquido a 10 pulgadas de presión para la
válvula distribuidora (2.5 kPa) la presión de entrada debe ser
por lo menos de 11 pulgadas (2.75 kPa).
La tubería debería ser equipada con una válvula de cierre
aprobada (vea Figura 6). Esta válvula debe ubicarse en la
misma habitación que la estufa en un lugar que permita
una facilidad de abrir y cerrar. No bloquée el acceso a
la válvula de cierre. La válvula es para abrir o cerrar el
suministro de gas al aparato.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
18
Conversión para uso de Propano Líquido
Este aparato puede ser usado con gas natural o propano
líquido. Ha sido ajustado en la fábrica para operar con gas
natural solamente.
Si desea convertir su estufa para uso con propano líquido,
use los orificios provistos ubicados en el bolso que contiene
la literatura titulada "FOR LP/PROPANE GAS CONVERSION",
localizado en la parte posterior del horno, cerca de la
válvula del regulador del horno. Siga las instrucciones
que vienen con los orificios.
La conversión debe ser efectuado por un técnico de servicio
capacitado, de acuerdo con las instrucciones del fabricante
y con todos los códigos y requisitos de las autoridades
correspondiente. El no seguir las instrucciones podría dar
como resultado lesiones graves o daños a la propiedad. El
organismo autorizado para llevar a cabo este trabajo asume
la responsabilidad de la conversión.
La falta de una conversión apropiada
puede resultar en lesiones graves y daños a la propiedad.
La instalación y el servicio de
mantenimiento deben ser efectuados por un instalador
calificado, la agencia de servicio o el proveedor de gas.
La mudanza del aparato para reparaciones o
limpieza
Apague la corriente eléctrica a la estufa a la fuente de
poder principal, y apague la válvula de cierre manual de
gas. Asegúrese de que la estufa esté fresca. Quite el cajón
de servicio y abre la puerta del horno. Levante la frente de
la estufa y deslícela fuera de la abertura sin crear tensión
desmedida sobre el conducto flexible de gas.
Aísle la estufa del sistema del suministro de gas cerrando
su válvula manual de cierre individual durante cualquier
prueba de presión del suministro del gas a presiones iguales a
menos de 1/2 psgi (.5 kPa o 14" columna de agua).
Asegúrese de no pellizque el conducto flexible de gas detrás
de la estufa al reemplazar la unidad en la abertura. Reemplace
el cajón, cierre la puerta y enciende el gas y la corriente
eléctrica a la estufa.
El regulador debe desconectarse antes de mover el aparato,
si el regulador de la estufa se conecta a una cañeria rígida.
Reensamble en orden inverso (consulte Figura 9).

19
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
Instalación de la estufa
Mientras se desembala la estufa, ne
deseche los cuatro (4) pernos de embabalaje. Reemplácelos
como patas niveladoras y para ajustar la altura de la unidad.
NOTA:
1. La parte trasera de la estufa puede ser directamente
instalada a ras con la pared trasera de la estructura.
2. Para reducir posibles marcas o rayas de las paredes
verticales y minimizar los riesgos de choques eléctricos en
caso de condiciones de uso anormales como alto calor o
no cazuelas, y para conformar a los requisitos de A.G.A,
un espacio mínimo de 2 ½” (6.4 cm) debe de ser provisto
en ambos lados de la plancha de cocinar.
Preparación
Figura 10
Nivelación de la estufa
Nivele la estufa y ajuste la altura de la estufa antes de
instalarla en la abertura.
1. Coloque una parrilla del horno en el centro del horno.
2. Ponga un nivel sobre la parrilla. Tome dos lecturas con el
nivel puesto diagonalmente en una dirección y después
en la otra. Nivele la estufa, si es necesario, ajustando las 4
patas niveladoras con una llave de tuercas (Figura 10).
3. Deslice la estufa en la abertura y verifique la nivelación otra
vez. Si la estufa no es nivelada, tire la unidad hacia afuera
y reajuste las patas niveladoras, o verifique que el piso sea
nivelado.
Comprobación del Funcionamiento
Consulte el Manual del Usuario incluido con la estufa para
instrucciones de operación y instrucciones para el cuidado y
limpieza de su estufa.
Quite todo el embalaje de la unidad antes de comprobarla.
1.Instale las tapas de los quemadores y de las tapas de
los quemadores.
Esta estufa esta equipada con quemadores sellados como
se muestra más abajo (Figura 11).
a. Desembale las basas de los quemadores y las tapas de
los quemadores.
b. Coloque una basa de quemador sobre cada abertura de
gas.
c. Asegúrese que el quemador está correctamente alineado
y nivelado. Coloque las tapas de los quemadores sobre
las correctas basas de quemadores.
Peligro de Peso Excesivo
•Use2personasomásparamovereinstalarla
estufa.
•Sinocumpleconestainstrucción,puederesultaren
daño a la espalda u otra lesión.
Figura 11
Gas
Opening
Burner Cap
Burner
Base
Electrode
Base del
quemador
Electrodo
Abertura
de gas
Tapa del
quemador
Recogedor
1. Póngase guantes y anteojos de seguridad. Quite las
parrillas del horno y paquete de piezas de adentro del
horno. Quite materiales de empaque, cinta y película
protectiva de la estufa.
2. Tome las 4 esquinas de cartón de la caja de empaque.
Colóquelas una encima de otra. Repita esta operación
con las otras 2 esquinas. Coloque las esquinas
longitudinalmente en el piso detrás de la estufa, para
apoyarla.
3. Sujete firmemente la estufa y suavemente recuéstela en
su respaldo, en las esquinas de cartón.
4. Quite y guarde los 4 pernos de empaque de la corredera.
Descarte la corredera.
5. Instale los 4 pernos de transporte como patas de
nivelación.
6. Ponga el cartón delante de la estufa. Cuidadosamente
pare la estufa en el cartón.
7. Ajuste la patas de nivelación al punto en que la base de
la estufa no toque el piso.
NOTA: No hace falta
ningún ajuste de
quemador en esta
estufa.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
20
2. Enciende la corriente eléctrica y abre la válvula
principal de cierre.
3. Comprobación de los Encendedores
El funcionamiento de los encendedores eléctricos
debe ser comprobado después de que la estufa y los
conectores a la tubería de suministro de gas hayan
sido comprobados por escapes y la estufa haya sido
conectada eléctricamente. Para comprobar que el
encendido sea correcto:
a. Empuje y gire una perilla del quemador superior
hasta la posición LITE (encender). Se podría oír el
encendedor haciendo chispas.
b. El quemador se deberá encender en cuatro (4)
segundos para un funcionamiento normal, luego
de que el aire haya sido purgado de la tubería de
suministro de gas. Controle visualmente que el
quemador se hay encendido.
c. Luego que el quemador se haya encendido, la
perilla debe ser girada fuera de la posición LITE.
Cada quemador tiene su encendedor individual.
Controle las perillas separadamente hasta que todas las
válvulas hayan sido controladas.
4. Ajuste de la Posición LOW (BAJA) Para la Válvula
del Quemador Superior (Figura 12)
a. Gire la perilla a la posición LITE (encender) hasta que
el quemador encienda.
b. Rápidamente gire la perilla a la POSICIÓN MAS
BAJA.
c. Si el quemador se apaga, reajuste la válvula de la
siguiente forma: Mueva el control a la posición OFF
(apagada). Saque la perilla de control del quemador
superior, inserte un destornillador plano pequeño en
el hueco del vástago del a válvula hasta enganchar
el tornillo interior. El tamaño de la llama puede
ser aumentado o disminuido girando el tornillo.
Ajuste el tamaño de la llama hasta que pueda pasar
rápidamente de la posición LITE hasta la posición
MAS BAJA sin que se apague la llama. La llama
debe ser lo más pequeña posible sin que se apague.
Figura 12
5. Funcionamiento de los Elementos del Horno
El horno está equipado con un control electrónico. Cada
función ha sido probada en la fábrica antes del transporte.
Sin embargo, sugerimos que Ud. verifique el funcionamiento
de los controles del horno una vez más. Véase el Manual del
Usuario para la operación. Siga las instrucciones par el Reloj,
Minutero, Cocer, Asar, Convección (algunos modelos) y las
funciones de limpieza (algunos modelos).
Al verificar el funcionamiento de elemento
de horno, no toque los elementos. Ellos tendrán el calor
bastante para causar las quemaduras serias.
Cocer/Bake–Después de poner el horno a 350°F (177°C)
para cocer, el elemento inferior debe ponerse rojo
Asar/Broil–Cuando está puesto para BROIL, el elemento
superior se debe poner rojo.
Limpieza/Clean (algunos modelos)–Cuando el horno está
puesto para un ciclo de auto-limpieza, el elemento superior
se pondrá rojo durante el período de precalentamiento del
ciclo. Después de alcanzar la temperatura de auto-limpieza ,
el elemento inferior se pondrá rojo.
Convección/Convection (algunos modelos)–Cuando el
horno se pone a CONV. BAKE/ROAST a 350°F (177°C), los
dos elementos se enciendan y se apagan alternando en un
ciclo y el ventilador se pone en marcha. El ventilador de
convección se parará cuando se abre la puerta del horno
durante el cocido o el asado por convección.
Después de Terminar la Instalación
Asegúrese de que todos los controles estén en la posición OFF
(apagada).
UbicacióndelNúmerodeModeloydeSerie
La placa con el número de serie está ubicada en el marco
delantero del horno detrás de la puerta del horno grande.
Cuando haga pedidos de repuestos o solicite información
con respecto a su estufa, esté siempre seguro de incluir el
número de modelo y de serie y el número o letra del lote de
la placa de serie de su estufa.
Antes de Llamar al Servicio
Lea la sección Lista de control de averías en su Manual del
Usuario. Esto le podrá ahorrar tiempo y gastos. Esta lista
incluye ocurrencias comunes que no son el resultado de
defectos de materiales o fabricación de este artefacto.
Lea la garantía y la información sobre el servicio en su
Manual del Usuario para obtener el número de teléfono
gratuito y la dirección del servicio. Por favor llame o escriba
si tiene preguntas acerca de su estufa o necesita repuestos.
