30" ELECTRIC RANGE INSTALLATION INSTRUCTIONS
1/8
1. Clearances and Dimensions
a. Provide adequate clearances between the range and adjacent combustible surfaces.
b. Location—Check location where the range will be installed. Check for proper electrical supply and the stability of floor.
c. Dimensions that are shown must be used. Given dimensions provide minimum clearance. Contact surface must
be solid and level.
* 30" minimum clearance between the top of the cooking surface
and the bottom of an unprotected wood or metal cabinet; or 24 "
minimum when bottom of wood or metal cabinet is protected by not
less than ¼" flame retardant millboard covered with not less than
no. 28 MSG sheet steel, 0.015" stainless steel, 0.024" aluminum
or 0.020" copper. The minimum clearance is 0" for the rear of the
range. Follow all dimension requirements provided above to prevent
property damage, potential fire hazard, and incorrect countertop
and cabinet cuts.
Avoid locating cabinet storage space above the surface units
to eliminate the possibility of cabinets catching on fire, or
personal burns from reaching for the cabinets over the heated
units. If cabinet storage is to be provided, risk can be reduced by
installing a range hood that projects horizontally a minimum of
5" beyond the bottom of the cabinets.
Printed in Canada 318201734 (1211) Rev. B
FRONT
VIEW
BACK
VIEW
FRONT
VIEW
TYPICAL CABINET INSTALLATION
SIDE
VIEW
Important Notes to the Installer
1. Read all instructions contained in these installation instructions
before installing the appliance.
2. Remove all packing material before connecting the electrical
supply to the appliance.
3. Observe all governing codes and ordinances.
4. Be sure to leave these instructions with the consumer.
Important Note to the Consumer
Keep these instructions with your Use and Care Guide for future reference.
All dimensions for
electrical outlet
location are maximum.
Cubed area shows
where the electrical
outlet must be
installed for the
range to be flush to
the wall.
Wall
Edge
Terminal
Block
Location
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED
INSTALLER. IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S
USE. READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
FOR YOUR SAFETY: Do not store or use gasoline or other
flammable vapors and liquids in the vicinity of this or any other appliance.
United States

2
30" ELECTRIC RANGE INSTALLATION INSTRUCTIONS

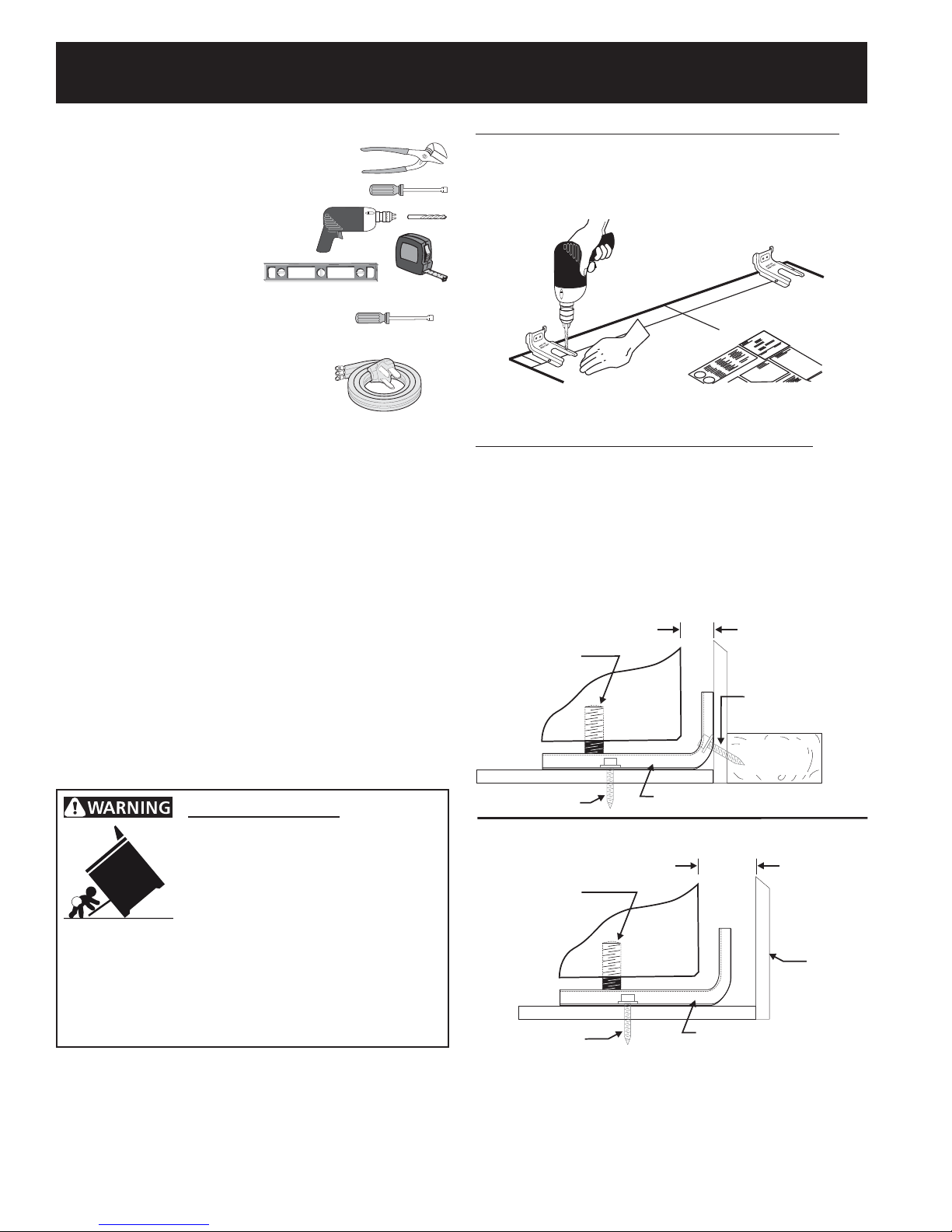

3. Anti-tip Bracket Installation Instructions
Important Safety Warning
To reduce the risk of tipping of the range, the range must
be secured to the floor by the properly installed anti-tip
bracket and screws packed with the range. Failure to
install the anti-tip bracket will allow the range to tip over
if excessive weight is placed on an open door or if child
climbs upon it. Serious injury might result from spilled hot
liquids or from the range itself.
If range is ever moved to a different location, the anti-
tip brackets must also be moved and installed with the
range.
Instructions are provided for installation in wood or
cement floor. When fastening to floor, be sure that
screws do not penetrate electrical wiring or plumbing.
Figure 1
Figure 2
2. Tools You Will Need
For leveling legs and Anti-Tip Bracket:
• Adjustable wrench or channel lock pliers
• 5/16" Nutdriver or Flat Head Screwdriver
• Electric Drill & 1/8" Diameter
Drill Bit (Masonry Drill Bit if
installing in concrete)
• Level & Measuring Tape
For electrical supply connection:
• 1/4" & 3/8" Socket driver or Nutdriver
Additional Materials You Will Need:
• Power Supply Cord or
• Copper Electrical Wiring & Metal
Conduit (for hard wiring)
B. Drill Pilot Holes and Fasten Bracket - Drill
a 1/8" pilot hole where screws are to be located. If
bracket is to be mounted to the wall, drill pilot hole at
an approximate 20° downward angle. If bracket is to be
mounted to masonry or ceramic floors, drill a 3/16" pilot
hole 1-3/4" deep. The screws provided may be used in
wood or concrete material. Use a 5/16" nut-driver or flat
head screwdriver to secure the bracket in place.
FASTEN BRACKET (WALL OR FLOOR MOUNTING)
FASTEN BRACKET (FLOOR MOUNTING ONLY)
Leveling leg
Wall mount
Floor Mount Anti-Tip Bracket
Rear of Range
1-1/4” Max.
Wall Plate
Wall
More than
1-1/4”
Leveling leg
Floor Mount Anti-Tip Bracket
Rear of Range
A. Locate the Bracket Using the Template -
Locate the bracket position (right or left side) by placing
the template symmetrically to the center of the final
range position. Mark the location of the screw holes,
shown on template.
A child or adult can tip the range•
and be killed.
Verify the anti-tip device has•
been installed to floor or wall.
Tip Over Hazard
Ensure the anti-tip device is re-engaged to floor•
or wall when the range is moved.
Do not operate the range without the anti-tip•
device in place and engaged.
Failure to follow these instructions can result in•
death or serious burns to children and adults.

3
30" ELECTRIC RANGE INSTALLATION INSTRUCTIONS
4. Serial Plate Information
Figure 6
The serial plate is
located as shown.
See the serial plate
for the following
information:
A. Model, lot and serial
number of range.
B. Kilowatt rating (power
requirements).
C. Voltage ratings.
Figure 4
Figure 5
Leg
Leveler
Raise
Lower
C. Level and position the range - Slide range
to its final position. Insert the range leveling leg in the
anti-tip bracket. Visually verify if the anti-tip bracket is
engaged. Lower the range by adjusting the 4 leveling
legs alternatively until the range is level. Check if the
range is level by placing a spirit level on the oven rack.
Take 2 readings with the spirit level placed diagonally;
take a reading in one direction and then in the other
direction. Level the range if necessary by adjusting the
leveling legs.
Figure 3
Range side
To check if the anti-tip bracket is installed
properly, use both arms and grasp the rear edge
of range back. Carefully attempt to tilt range
forward. When properly installed, the range
should not tilt forward.
Range
Leveling
Leg Anti-Tip
Bracket

4
30" ELECTRIC RANGE INSTALLATION INSTRUCTIONS

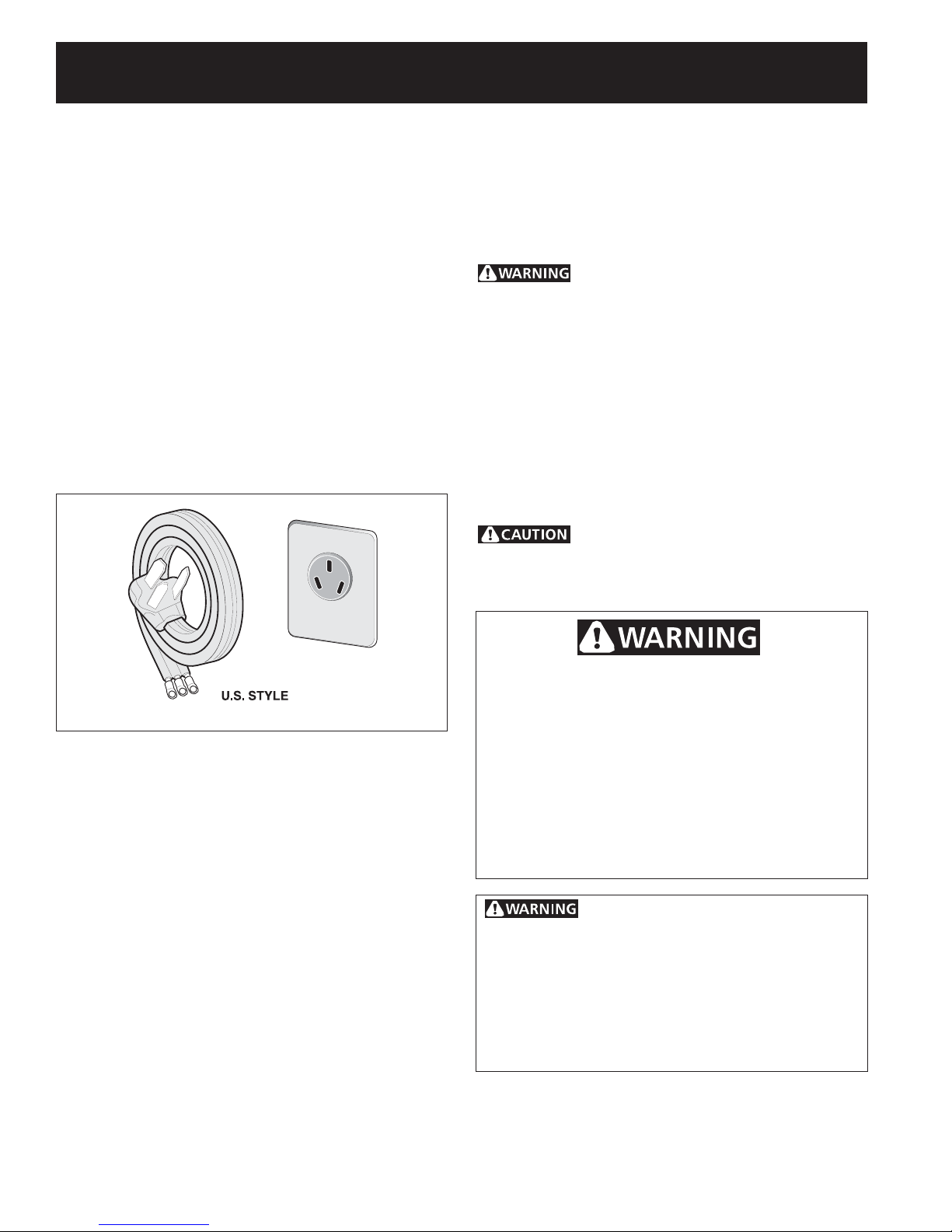

This appliance may be connected by means of
permanent "hard wiring"; flexible armored or
nonmetallic shielded copper cable (when local code
allow it) or by means of a power supply cord kit.
NOTE: Electric Slide-in Range is shipped from factory
with 1 1/8" (2.9 cm) dia. hole as shown on figure 7 or 8.
If a larger hole is required, punch out the knockout.
Risk of fire or electrical shock exists
if an incorrect size range cord kit is used, the
Installation Instructions are not followed, or the
strain relief bracket is discarded.
For mobile homes, new installations or recreational
vehicles, use only a power supply kit designed for a
range at 125V/250V 50A recommended (minimum
40A). Cord must have either 3 (when local code
permits grounding through neutral) or 4 conductors.
Terminal on end of wires must be either closed loop or
open spade lug with upturned ends. Cord must have
strain-relief clamp. If a 50A circuit is used, a 50A power
cord must be used.
Do not loosen the nuts which secure
the factory-installed range wiring to terminal block
while connecting range. Electrical failure or loss of
electrical connection may occur.
Electrical Shock Hazard
• Electrical ground is required on this appliance.
• Do not connect to the electrical supply until
appliance is permanently grounded.
• Disconnect power to the circuit breaker or fuse
box before making the electrical connection.
• This appliance must be connected to a grounded,
metallic, permanent wiring system, or a grounding
connector should be connected to the grounding
terminal or wire lead on the appliance.
Failure to do any of the above could result in a fire,
personal injury or electrical shock.
This appliance is manufactured with
the frame grounded by connection of a grounding
strap between the neutral power supply terminal and
the frame. If used in USA, in a new branch circuit
installation (1996 NEC), mobile home or recreational
vehicule, where local code do not permit grounding
through neutral (white) wire or in Canada; remove the
grounding strap from the frame and cut the other end,
near the neutral terminal. Connect the appliance in
usual manner.
5. Electrical Connection Requirements
This appliance must be properly installed and
grounded by a qualified technician in accordance with
the National Electrical Code ANSI/NFPA No. 70--latest
edition--and local electrical code requirements.
This appliance may be connected by means of
permanent "Hard Wiring" or "Power Supply Cord Kit."
When hard wiring, do not leave excess wire in range
compartment. Excess wire in the range compartment
may not allow the access cover to be replaced
properly, and could create a potential electrical hazard
if wires become pinched. When using flexible conduit
or range cable, use flex connector or range cable strain
relief.
NOTE: Only use copper wire in connection to terminal
block.
5.1 Models Requiring Power Supply Cord Kit
3-Wire Cord Kit
The user is responsible for connecting the power
supply cord to the connection block located behind the
back panel access cover.

5
30" ELECTRIC RANGE INSTALLATION INSTRUCTIONS

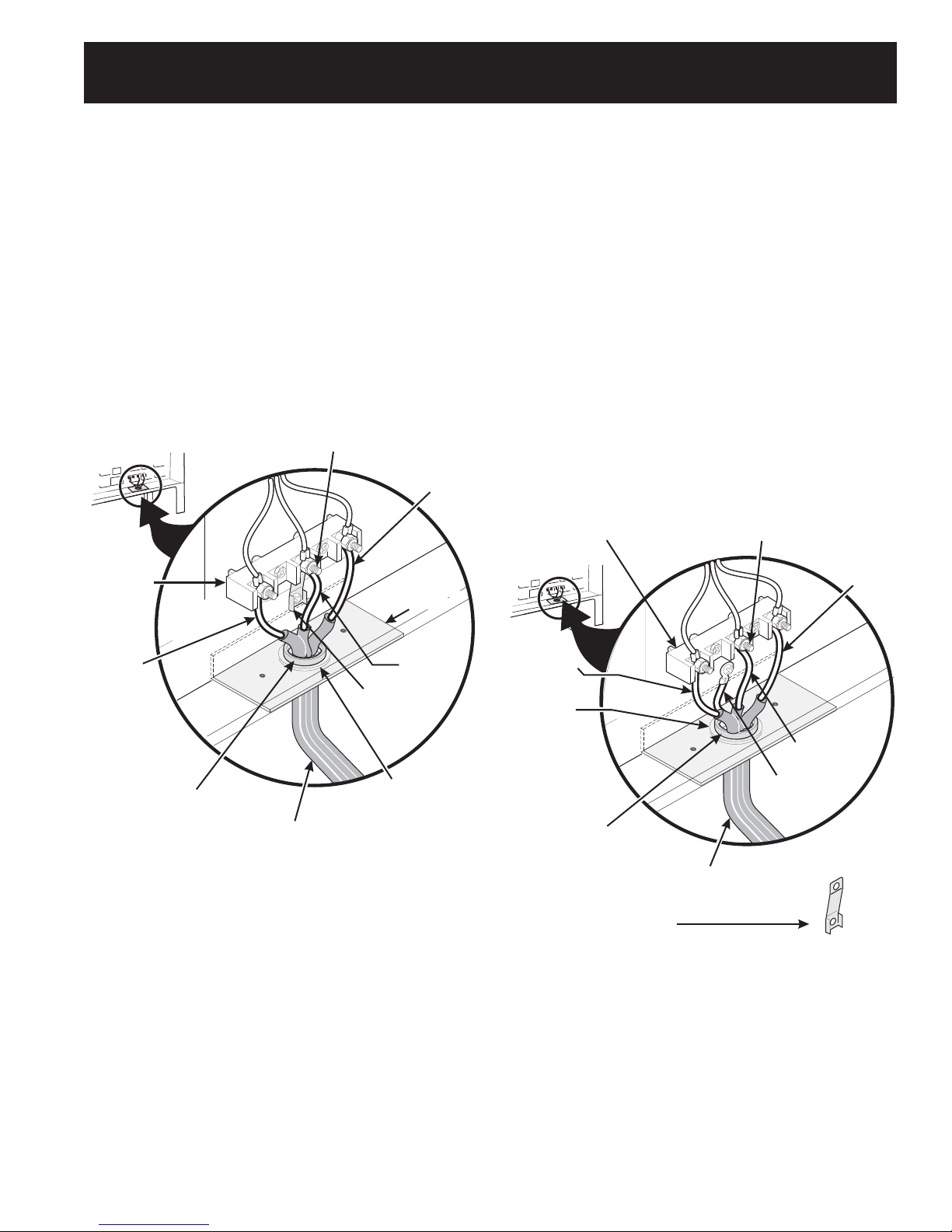

Four Conductor Wire Connection to Range
Where local codes does NOT permit connection of the
frame grounding conductor to the neutral wire of the
copper power supply cord (see Figure 8):
1. Remove the screws from the access plate at the
lower right end of the rear cover to expose range
terminal connection block.
2. Remove the grounding strap from the terminal
block and from the appliance frame.
3. Using the nuts supplied with the literature package,
connect the ground wire (green) of the copper
power supply cord to the frame of the appliance
with the ground screw, using the hole in the frame
where the ground strap was removed (see Figure
8).
4. Connect the neutral of the copper power supply
cord to the center silver-colored terminal of the
terminal block, and connect the other wires to the
outer terminals. Match wires and terminals by color
(red wires connected to the right terminal, black
wires connected to the left terminal).
5. Replace the terminal cover and replace the screws.
Terminal Block Silver Colored Terminal
Red
Wire
Neutral
(White Wire)
Ground (Bare
Copper Wire)
To 240 V Receptacle
A User Supplied
Strain-relief Must
Be Installed at
This Location
Black Wire
1 1/8" (2.9cm)
Dia. Direct
Connection
Hole. Punch
Out Knockout for
1 3/8" (3.5cm)
Dia. Cord Kit
Hole.
NOTE: Be sure to remove the
supplied grounding strap.
Figure 8
Three Conductor Wire Connection to
Range
If local codes permit connection of the frame grounding
conductor to the neutral wire of the copper power
supply cord (see Figure 7):
1. Remove the screws from the access plate at the
lower right end of the rear cover to expose range
terminal connection block.
2. Using the nuts supplied in the literature package,
connect the neutral of the copper power supply
cord to the center silver-colored terminal of the
terminal block, and connect the other wires to the
outer terminals. Match wires and terminals by color
(red wires connected to the right terminal, black
wires connected to the left terminal) (see figure 7).
3. Replace the terminal cover and replace the screws.

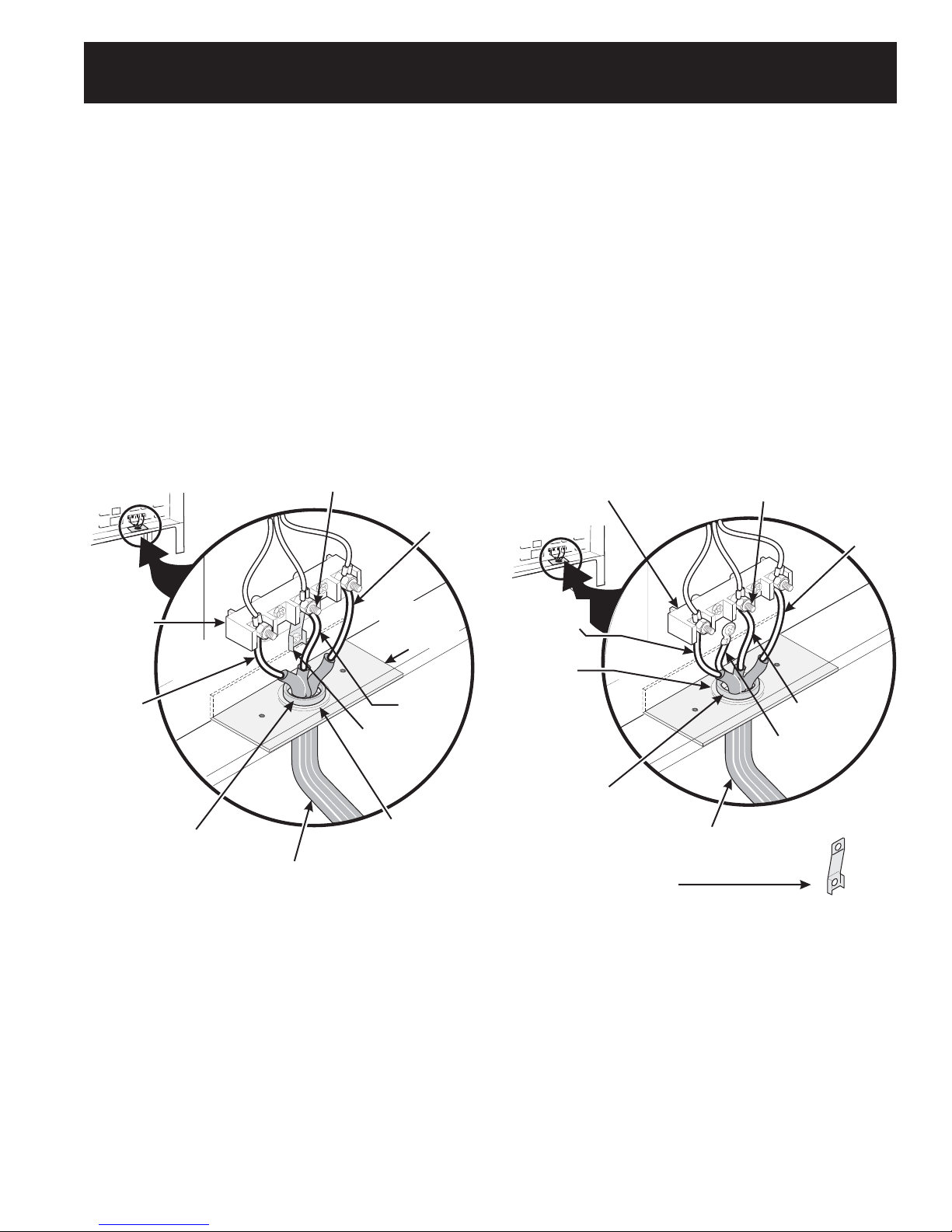

Figure 7
Silver Colored Terminal
1 1/8" (2.9 cm) Dia.
Direct Connection
Hole. Punch Out
Knockout for 1 3/8"
(3.5 cm) Dia. Cord
Kit Hole.
To 240 V
Receptacle
A User Supplied
Strain-relief Must
Be Installed at This
Location.
Black
Wire
Terminal
Block
Cord
Mounting
Plate
Neutral
(White Wire)
Grounding
Strap
Red Wire

6
30" ELECTRIC RANGE INSTALLATION INSTRUCTIONS
Direct Electrical Connection to the Circuit
Breaker, Fuse Box or Junction Box
If the appliance is connected directly to the circuit
breaker, fuse box or junction box, use flexible, armored
or nonmetallic sheathed copper cable (with grounding
wire). Supply a U.L. listed strain-relief at each end
of the cable. At the appliance end, the cable goes
through the Direct Connection Hole (see Figure 8) on
the Cord Mounting Plate. Wire sizes (copper wire only)
and connections must conform to the rating of the
appliance.
Where local codes permit connecting the
appliance-grounding conductor to the neutral
(white) wire (see Figure 9):
1.Be sure that no power is supplied on the cable from
residence.
2.Follow instructions on previous page for Four
Conductor Wire Connection to Range (Fig. 8).
3.In the circuit breaker, fuse box or junction box (Fig. 9):
a) Connect the green (or bare copper) wire, the white
appliance cable wire, and the neutral (white) wire
together.
b) Connect the 2 black wires together.
c) Connect the 2 red wires together.
Figure 9
3-Wire (Grounded Neutral) Electrical System
(Example: Junction Box)
Cable from Residence
Junction
Box
White Wire
U.L.-listed Conduit
Connector (or CSA
listed)
Cable from
Appliance
Green
(or Bare Copper)
Wire
Red
Wires
Neutral
(white) Wire Black
Wires
NOTE: Be sure to remove the
supplied grounding strap.
Where local codes DO NOT permit connecting
the appliance-grounding conductor to the neutral
(white) wire, or if connecting to 4-wire electrical
system (see Figure 10):
1.Be sure that no power is supplied on the cable from
residence.
2.Follow instructions on previous page for Four
Conductor Wire Connection to Range (Fig. 8).
3.In the circuit breaker, fuse box or junction box (Fig. 10):
a)Connect the white appliance cable wire to the neutral
(white) wire.
b)Connect the 2 black wires together.
c)Connect the 2 red wires together.
d)Connect the green (or bare copper) grounding wire
to the grounding wire of the circuit breaker, fuse box
or junction box.
NOTE: Be sure to remove the
supplied grounding strap.
U.L.-listed Conduit
Connector (or CSA
listed)
Figure 10 – 4-Wire Electrical System
(Example: Junction Box)
Cable from Residence
Black
Wires
Junction
Box
White Wire
Cable from
Appliance
Green (or Bare
Copper) Wire
Red
Wires
White Wire
Green (or Bare
Copper) Wire
6. Checking Operation
Refer to the Use and Care Guide for operation.
CAUTION Do not touch cooktop glass or elements.
They may be hot enough to burn you.
Before You Call for Service
Read the Before You Call for Service Checklist and
operating instructions in your Use and Care Guide.
It may save you time and expense. The list includes
common occurrences that are not the result of
defective workmanship or materials in this appliance.

1
INSTRUCCIONES PARA INSTALACIÓN DE LA ESTUFA ELÉCTRICA DE 30”
1/8
TYPICAL CABINET INSTALLATION VISTA
LADO
* Un mínimo de 30” de espacio entre la parte superior de la
superficie para estufa y el fondo no protegido de un gabinete de
metal o madera; o un mínimo de 24” cuando el fondo de metal
o madera del gabinete esta protegido por no menos de ¼” de
material retárdente, con una hoja de acero de no menos MSG
No.28, 0.015” de acero inoxidable, 0.024” de aluminio o 0.020” de
cobre. 0” es el espacio mínimo para la parte trasera de la estufa.
Siga todos los requerimientos de medidas antes proporcionados
para evitar daños a la propiedad: peligro de encendidos potenciales
o superficies y cortes de gabinetes que sean incorrectos.
Para eliminar el riesgo de quemaduras o incendio
cuando trate de alcanzar objetos por sobre unidades de
superficie calentadas, debe evitarse que los gabinetes para
almacenamiento están localizados encima de la superficie de la
estufa. Si existen gabinetes de almacenamiento, el riesgo puede
ser reducido instalando una campana de estufa que se proyecte
en forma horizontal a una distancia mínima de 5" mas allá del
fondo de los gabinetes.
1. Espacios y dimensiones:
a. Proporcione espacios adecuados entre la estufa y las superficies combustibles adyacentes.
b. Ubicación—Examine el lugar en el cual va a ser instalada la estufa. Determine la existencia de suministro eléctrico adecuado
y la estabilidad del piso.
c. Se deben usar las medidas indicadas. Las dimensiones indicadas proporcionan espacio mínimo. La superficie de contacto
debe ser sólida y estar a nivel.
Mínimo a la
pared a cada lado de
la cocina o la cocina
a 36” de alto.
Mínimo a los
gabinetes
sobre cada
lado de la
estufa.
VISTA
FRONTAL
VISTA
FRONTAL
VISTA
POSTERIOR
Notas importantes para el instalador
1. Lea todas las instrucciones contenidas en este manual antes de
instalar la estufa.
2. Saque todo el material usado en el embalaje de la estufa antes
de conectar el suministro eléctrico a la estufa.
3. Observe todos los códigos y reglamentos pertinentes.
4. Deje estas instrucciones con el consumidor.
Nota importante al consumidor
Conserve estas instrucciones y el Manual del
usuario para referencia futura.
Impreso en Canada 318201734 (1211) Rev. B
Todas las dimensiones
para la ubicación del
tomacorriente eléctrico
son máximas.
El aréa del cubo muestra
donde se debe instalar
el tomacorriente
eléctrico para
instalación a ras de la
pared.
Ubicación
del bloque
terminal
Máxima distancia
entre los gabinetes
y la parte superior
de la cocina.
Puerta abre
LA INSTALACIÓNY EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR
CALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL
INSPECTOR LOCAL DE ELECTRICIDAD. LEAY GUARDE ESTAS INSTRUCCIONES
PARA REFERENCIA FUTURA.
PARA SU SEGURIDAD: No almacene ni utilice gasolina u otros vapores
y líquidos inflamables en la proximidad de este o de cualquier otro artefacto.
Estados Unidos

2
INSTRUCCIONES PARA INSTALACIÓN DE LA ESTUFA ELÉCTRICA DE 30”

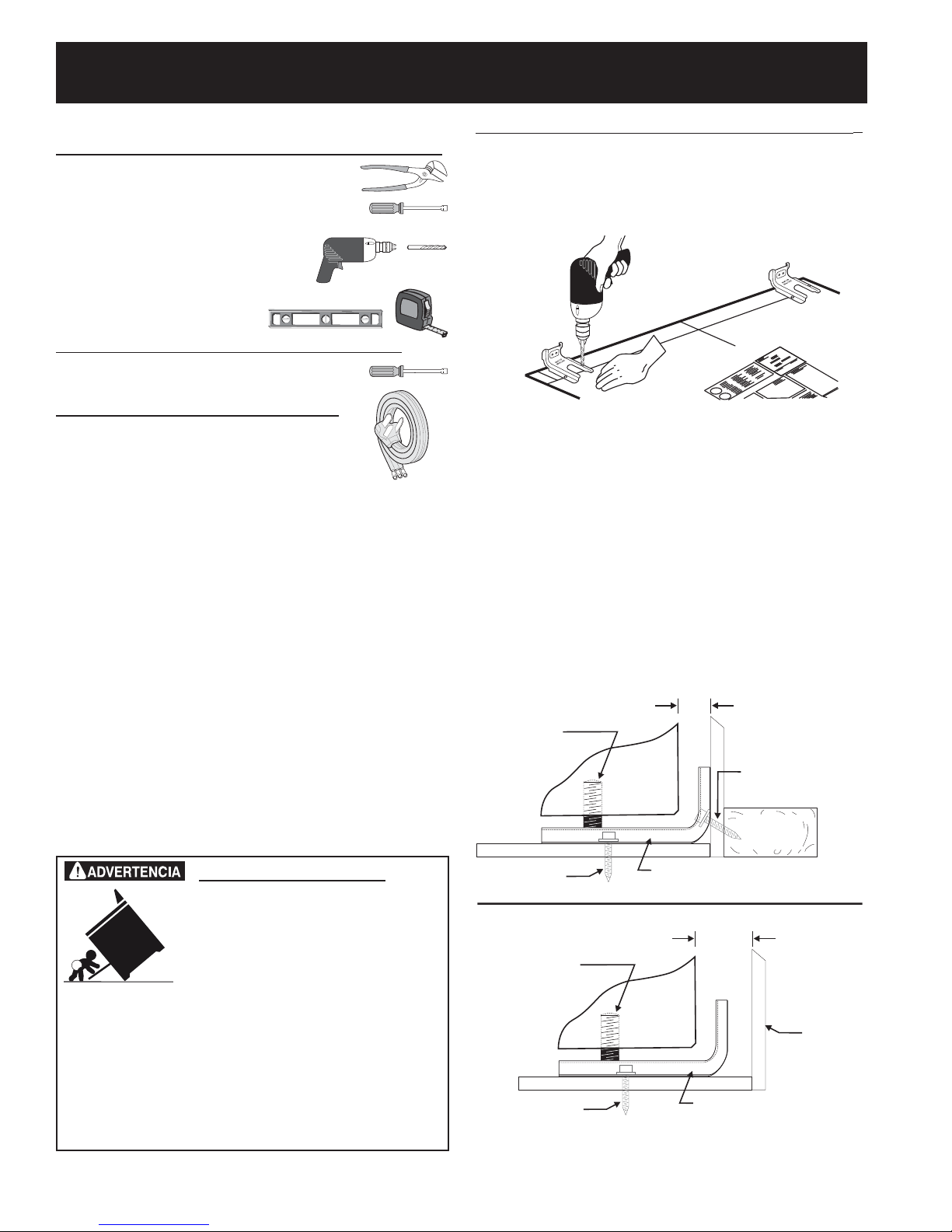

2. Herramientas que va a necesitar
Para patas de nivelación y montura anti-vuelco:
●Llave ajustable o alicates
●Llave para apretar tuercas de 5/16" o un
destornillador de cabeza plana
●Taladro eléctrico y una broca de
1/8" (broca de taladro de hormigón
de 5/32" si se instala sobre
hormigón)
●Nivel & Cinta de medición
Para la conexión del suministro eléctrico:
●Llave de boca tubular o llave para
tuercas de 1/4" y 3/8"
Materiales adicionales necesarios
●Cordón eléctrico o
●Alambre eléctrico de cobre y conducto
metálico (para alambrado permanente)
3. Instrucción para la instalación del
braquete anti-basculante
Nota importante de seguridad
Para reducir el riesgo de inclinación de la cocina, ésta
debe ser asegurada hacia el piso con las fijaciones de
anti-inclinación y los tornillos que vienen con la cocina.
Si no instala las fijaciones, corre el riesgo que su cocina
pueda inclinarse si pone demasiado peso sobre la
puerta abierta o si un niño sube sobre ésta. Esto podría
ocasionar graves lesiones causadas por derrames de
líquidos calientes o por la propria cocina.
Si la cocina es trasladada a otro lugar, las fijaciones de
anti-inclinación deben también ser trasladadas y instala-
das con la cocina.
Las instrucciones provistas sirven para instalación en
suelo de madera o concreto. Al fijar los tornillos al suelo,
asegurase que no atraviesen la instalación eléctrica o de
fontanería.
Figura 1
Figura 2
B. Perforación de agujeros piloto y montura
de sujeción – Perfore un agujero piloto de 1/8" en
el lugar en el que se vayan a instalar los tornillos. Si
la montura se va a instalar a en la pared, practique
un agujero piloto con una inclinación aproximada de
20° hacia abajo. Si la montura se va a instalar sobre
hormigón para suelos cerámicos, practique un agujero
de 3/16" con una profundidad de 1-3/4". Los tornillos que
se suministran pueden utilizarse en hormigón o madera.
Para fijar la montura en su sitio, utilice un destornillador
de cabeza plana o una llave para apretar tuercas de
5/16".
MONTURA DE SUJECIÓN (MONTAJE EN PARED O SUELO)
Pata de
nivelación
Montaje
en pared
Montaje
en suelo
Montura antivuelco
Parte posterior
de la cocina
1-1/4” Max.
Place
de pared
Pared
Más de
1-1/4”
Parte posterior
de la cocina
MONTURA DE SUJECIÓN (SÓLO MONTAJE EN SUELO)
Montura antivuelco
Montaje
en suelo
Pata de
nivelación
Un niño o adulto puede volcar la•
estufa y acabar muerto.
Verifique que se haya instalado•
el dispositivo antivuelco en el
piso o en la pared.
Riesgo de volcamiento
Asegúrese de que el dispositivo antivuelco se•
haya reacoplado cuando mueva la estufa sobre
el piso o a la pared.
No utilice la estufa sin el dispositivo antivuelco•
instalado y acoplado.
Si no se siguen estas instrucciones, se puede•
provocar la muerte o quemaduras graves en
niños y adultos.
A. Localice la fijación usando el papel modelo -
Localice la posición de la fijación colocando la plantilla
simétricamente a la línea central de la apertura. El
soporte antivuelco puede instalarse en el lado izquierdo
o derecho en la parte posterior de la estufa. Marque la
ubicación de los agujeros de tornillos come se muestra
en el papel.

3
INSTRUCCIONES PARA INSTALACIÓN DE LA ESTUFA ELÉCTRICA DE 30”
4. Placa de Identificación
Figura 3
Figura 4
Figura 5
Figura 6
Esta placa de
identificación está
localizada sobre el
marco y se puede ver
cuando la gaveta está
abierta. Consulte la
placa de identificación
para obtener la siguiente
información:
A. Números de
modelo, partida y serie
de la estufa.
B. Tasa de kilovatios
(requerimientos de
energía.)
C. Tasa de voltaje.
Leg
Leveler
Raise
Lower
C. Nivele la cocina y coloque la cocina en
su lugar. - Deslice la estufa a su lugar. Colocar la
pata niveladora dentro del braquete anti-basculante.
Verifique visualmente que los soportes antivuelco
estén correctamente enganchados (anclados). Nivele la
cocina. Nivele la estufa si es necesario, ajustando las 4
patas niveladoras con una llave ajustable. Para verificar
que la cocina esta nivelada coloque un nivel en las
parrillas interior del horno. Tome mínimo 2 lecturas con
el nivel, coloque el nivel en diagonal para que la cocina
este nivelada de atrás hacia adelante, si es necesario
ajuste las patas niveladoras.
Deslice la
estufa
Estufa lado
Para verificar si la fijaciones de anti-inclinación está
instalado correctamente, sostenga el borde trasero
de la parte trasera de la estufa usando ambos
brazos. Intente inclinar la estufa hacia adelante con
cuidado. Si está instalada correctamente, la estufa
no debería inclinarse hacia adelante.
Tornillo
nivelador
de la
estufa
Fijaciones
de anti-
inclinación

4
INSTRUCCIONES PARA INSTALACIÓN DE LA ESTUFA ELÉCTRICA DE 30”
El riesgo de fuego o de choque
eléctrico puede aparecer si usa el tamaño de cable
incorrecto, si las instrucciones de instalación no son
seguidas o si retira la abrazadera de releva.
Para casas sobre ruedas, nuevas instalaciones, en los
vehículos de recreativos o en las lugares donde los códigos
locales no permiten la conexión del conductor de tierra al
neutro, un ensamble de suministro eléctrico de 4 conductores
para estufas, calificado a 125/250 voltios mínimo, 50 Amperes
mínimo, debe de ser utilizado (ver la figura 5). Si se utiliza un
circuito 50A, un cable eléctrico 50A debe ser utilizado.
No desajuste las tuercas que aseguran
la conexión de la cocina al bloque terminal cuando
esté instalándola. El corte o la perdida de corriente
eléctrica puede ocurrir.
5. Requisitos de conexión eléctrica
Este aparato debe estar instalado en forma apropiada
y puesto a tierra por un técnico calificado, de acuerdo
con el National Electric Code (Código Nacional de
Electricidad) ANSI/NFPA No. 70 —última edición— y con
los requerimientos de electricidad de los códigos locales.
Este aparato puede ser conectado por medio de una
extensión a un tomacorriente local permanente o por medio
de “Juego de Cordón para el Suministro de Energía”
Cuando se use la extensión, no deje exceso de alambre
en el compartimiento de la estufa. Si se deja exceso de
alambre en el compartimiento, ésta no permitirá que la
cubierta de acceso sea cerrada en forma apropiada, lo cual
puede crear un riesgo eléctrico potencial si se perforan
los alambres. Cuando se use conduit flexible o cable
para estufas, use un conector flexible o cable de estufa
resistente a tensiones.
NOTA: Use solamente alambre de cobre en la conexión al
bloque terminal.
5.1Modelos que requieren Juego de Cordón
para el Suministro de Energía
Juego de cordón de 3 alambres
Peligro de choque eléctrico
• La conexión a tierra es requerida para este
electrodoméstico.
• No conecte al suministro eléctrico hasta que
el electrodoméstico este conectado a tierra de
manera permanente.
• Desconecte el suministro eléctrico hacia la caja
de empalmes antes de hacer la conexión eléctrica.
• Este electrodoméstico debe ser conectado a un
sistema de alambres permanentes, metálicos,
conectados a tierra o una puesta a tierra debe ser
conectada al terminal de tierra o un emplomando
al electrodoméstico.
El no seguir ninguna de estas instrucciones podría
causar fuego, heridas personales o choques
eléctricos.
Este electrodoméstico fue fabricado
con el marco aterrizado a través de una correa de
conexión entre el neutral de la fuente de alimentación y
el marco. Si es utilizado en los E.E. U.U., con un circuito
nuevo de instalación (1996 NEC), en casa sobre ruedas
o vehículo recreativo, donde el código local no permite
el atterizaje a través del cable neutro (blanco) o en
Canadá; remueva la correa de aterrizaje del marco y
corte el otro extremo, cerca de la terminal de neutral.
Conecte el electrodoméstico de la forma usual.
El utilizado es responsable de la conexión del cable del
suministro eléctrico al bloque de conexión situado detrás del
panel de acceso.
El electrodoméstico se puede conectar a través de un
cableado permanente “cableado duro”; cable de cobre
blindado armado o cable no-metálico flexible (cuando el
código local lo permite) o por medio de un kit de cable de
alimentación. Vea la gráfica (en la página siguiente) para
encontrar el tamaño mínimo del cable a utilizarse (el listado
general de la UL, código local puede diferenciar).
NOTA: La cocina corrediza eléctrica viene de fabrica con
un agujero de diámetro 1 1/8" (2.9 cm) come se muestra
en la figura 6 o 7. Si un agujero mas largo está necesario
retire la arandela de la pre-cortada.

5
INSTRUCCIONES PARA INSTALACIÓN DE LA ESTUFA ELÉCTRICA DE 30”
Conexión del cable a tres alambres la cocina
Si los códigos locales permiten la conexión del conductor
a tierra del armazón al alambre neutral del cable de bronce
del suministro eléctrico (vea figura 6).
1. Retire los tornillos de la parte baja de la cubierta
del cable trasero (cubierta de acceso), para tener
acceso al bloque de conexión del borne terminal.
2. Utilizar los tuercas suministraron en el paquete
de la literatura para conectar la parte neutral
del cable de bronce de suministro eléctrico al
terminal plateado que se encuentra al centro del
bloque terminal y, conectar los otros alambres
a los terminales externos. Aparee los alambres
y los terminales según el color (alambres rojos
conectados al terminal derecho, alambres negros
conectados al terminal izquierdo) (vea figura 6).
3. Baje la cubierta del terminal y vuelva al colocar los
tornillos.
Conexión del cable de cuatro conductores a la cocina.
1. Retire los tornillos de la parte baja de la cubierta
del cable trasero (cubierta de acceso), para tener
acceso al bloque de conexión del borne terminal.
2. Retire la correa de la base del bloque terminal
y del armazón del electrodoméstico. Retenga el
tornillo de la base.
3. Utilizar los tuercas suministraron en el paquete
de la literatura para conectar el alambre de tierra
(verde) del cable de bronce del suministro eléctrico
al armazón del electrodoméstico con el tornillo de
la base, usando el hoyo del armazón por donde
retiró la correa de la base (vea figura 7).
4. Conecte el alambre neutral (blanco) del cable de
cobre del suministro eléctrico al terminal plateado
del centro del bloque terminal y, conecte los otros
alambres a los terminales externos.
5. Baje la cubierta del terminal y vuelva al colocar los
tornillos.
Figura 6
Terminal plata
Alambre
rojo
1 1/8" (2.9 cm)
Agujero de la
conexión directa.
Retira la arandela
pre-cortada para
1 3/8" (3.5 cm)
Dia. agujero.
Hacia
el 240V
Receptáculo.
Una arazadera de releva
provista debe de estar
instalada a está ubicación.
Alambre
Negro
Bloque
terminal
Neutro
(Alambre
Blanco)
Banda de
puesta a
tierra
Cordón de
la placa de
montaje
Figura 7
Bloque terminal Terminal plata
Alambre
Rojo
Neutro
(Alambre
Blanco)
Puesta a
tierra (cable
de cobre)
Hacia el 240 V receptáculo
Una arazadera de
releva provista debe de
estar instalada a está
ubicación.
1 1/8" (2.9 cm)
Dia. Agujero
de la conexión
directa. Retira
la arandela
pre-cortada para
1 3/8" (3.5 cm)
dia. agujero.
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Alambre
Negro

6
INSTRUCCIONES PARA INSTALACIÓN DE LA ESTUFA ELÉCTRICA DE 30”
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Conexión eléctrica directa al cortacircuito, a la caja de
fusibles o la caja de empalmes
Si el aparato está conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metálico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homólogo UL a cada extremidad del cable. A la extremidad
del electrodoméstico, el cable pase a través del agujero
de la conexión directa (ver Figura 7) en el cordón de la
placa de montaje. El tamaño de los alambres (alambre de
cobre solamente) y las conexiones deben estar conforme
al régimen del electrodoméstico.
Donde los códigos locales permitan conectar el
conductor de puesta a tierra del electrodoméstico al
neutral (blanco) (vea Figura 8):
1. Desconecte el suministro eléctrico.
2. Siga las instrucciones en la página anterior para la
conexión del alambre de cuatro conductores a la
cocina (Fig. 7).
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes (Fig. 8):
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodoméstico y
el alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Donde los códigos locales NO permitan conectar el
conductor de puesta a tierra del electrodoméstico al
neutral (blanco), o si está conectado con un sistema
a 4 alambres (vea Figura 9):
1. Desconecte el suministro eléctrico.
2. Siga las instrucciones en la página anterior para la
conexión del alambre de cuatro conductores a la
cocina (Fig. 7).
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes (Fig. 9):
a. Conecte el alambre blanco del cable del
electrodoméstico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo)
de la puesta a tierra del alambre al alambre de
puesta a tierra del cortacircuito, de la caja de
fusibles o de la caja de empalmes.
Figura 8
Cable de la fuente de
alimentación
Caja de
empalmes
Alambre blanco
Conductor de unión
listado-UL (listado-
CSA)
Cable de la
estufa
Alambre
desnudos
o verdes
Alambre neutro
(blanco) Alambres
negros
Alambres
rojos
Figura 9
Cable de la fuente de
alimentación
Caja de
empalmes
Alambre blanco
Conductor de
unión listado-UL
(o listado-CSA)
Cable de la estufa
Alambre
desnudo
o verde
Alambre
blanco
Alambre
desnudo
o verde
Alambres
rojos
Alambres
negros
Antes de llamar al servicio
Lea la sección Lista de Antes de llamar en su Manual
del Usuario. Esto le podrá ahorrar tiempo y gastos.
Esta lista incluye ocurrencias comunes que no son el
resultado de defectos de materiales o fabricación de
este artefacto.
