Electrolux 341 D User manual

Benutzerinformation
Gebruiksaanwijzing
Notice d'utilisation
User manual
341 D - DE 3161
Dunstabzugshaube
Afzuigkap
Hotte
Cooker Hood

2
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten
Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren
Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des
Gerätes weiter. Wir sind für Sie da:
montags bis freitags
8.00 bis 20.00 Uhr
samstags
10.00 bis 14.00 Uhr.
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den
Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gern
Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum
Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter
zu verbessern.
• Bei technischen Problemen steht Ihnen unser
Werkskundendienst
in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern
finden Sie im Abschnitt „Kundendienststellen“).
Beachten Sie dazu auch den Abschnitt „Service“.
• AEG DIRECT
INFO SERVICES 0180 - 555 45
Entsorgung
Verpackungsmaterial entsorgen
• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile
entsprechend gekennzeichnet. Verpackungsmaterial und
eventuelles Altgerät bitte ordnungsgemäß entsorgen.
•Die nationalen und regionalen Vorschriften und die
Materialkennzeichnung (Materialtrennung, Abfallsammlung,
Wertstoffhöfe) beachten.
Entsorgungshinweise
• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze sind bei der
örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich.
• Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar
machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen
bzw. bei Festanschluß der Anschluß durch einen Fachmann
demontiert wurde).

3
Inhalt
Sicherheitshinweise ......................................................................... 4
Allgemeines ...................................................................................... 6
Abluftbetrieb ....................................................................................... 6
Umluftbetrieb ...................................................................................... 6
Bedienung der Dunstabzugshaube................................................. 7
Wartung und Pflege .......................................................................... 8
Fettvliesfilter ....................................................................................... 8
Aktivkohlefilter .................................................................................... 9
Austausch der Lampe(n) .................................................................. 10
Reinigung ........................................................................................ 10
Sonderzubehör ............................................................................... 10
Kundendienst ................................................................................. 11
Technische Daten ........................................................................... 12
Zubehör/Montagematerial................................................................. 12
Elektroanschluß ............................................................................. 13
Bevor Sie mit der Montage beginnen ................................................ 14
Befestigung einer Platte an der Tür .................................................. 16
Installation ........................................................................................ 17

4
Sicherheitshinweise
• Das Abluftrohr muss bei Abluftbetrieb vorzugsweise den
Orignaldurchmesser des Gerätes haben.
Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von
100 mm schon besteht, kann der mitgelieferte Reduzierstutzen,
125/100 mm, verwendet werden.
Achtung! Das Abluftrohr und die Befestigungsmanschetten sind
nicht im Lieferumfang inbegriffen und müssen gesondert erworben
werden.
• Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der
Unterseite der Dunstabzugshaube darf 60cm im Fall von
elektrischen Kochfeldern und 70cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
• Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss
das Gerät durch Ziehen des Steckers oder Betätigen des
Hauptschalters der Wohnung vom Stromnetz getrennt werden.
• Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit
eingeschränkten körperlichen, geistigen oder
Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder
Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung zum
Gebrauch durch eine für ihre Sicherheit verantwortliche Person.
• Kinder müssen beaufsichtigt werden, dass sie nicht mit dem Gerät
spielen.
• Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in
Betrieb setzen!
• Die Dunstabzugshaube darf niemals als Abstellfläche verwendet
werden, sofern dies nicht ausdrücklich angegeben wird.
• Der Raum muss über eine hinreichende Belüftung verfügen, wenn
die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb
und Feuerstätten darf im Aufstellraum der Feuerstätte der
Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.
• Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die
Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten
genutzt werden.
• Es ist strengstens verboten, unter der Haube mit offener Flamme zu
kochen.
• Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.

5
• Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass
das überhitzte Öl Feuer fängt.
• In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen
Behörden strengstens einzuhalten.
• Die Haube muss regelmäßig innen und außen gereinigt werden
(mindestens einmal im Monat, diesbezüglich sind in jedem Fall die
ausdrücklichen Angaben in der Wartungsanleitung dieses
Handbuchs zu beachten).
• Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube
sowie zur Auswechselung und Reinigung der Filter führt zu
Brandgefahr.
• Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben
werden.
• Es wird keinerlei Haftung übernommen für Fehler, Schäden oder
Brände des Gerätes, die durch Nichteinhaltung der in diesem
Handbuch aufgeführten Anweisungen verschuldet wurden.
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie
2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist
vorliegendes Gerät mit einer Markierung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die
Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten
Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein
solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen
nach sich ziehen.
Auf dem Produkt oder der beiliegenden Produktdokumentation ist
folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es
weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer
getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll
oder an den Händler, bei dem Sie dieses Gerät erworben haben, um
weitere Informationen über Behandlung, Verwertung und
Wiederverwendung dieses Produkts zu erhalten.

6
Allgemeines
• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann
durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als
Umluftgerät verwendet werden.
• Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem
Sonderzubehör benötigt.
Abluftbetrieb
• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden
Rohres ins Freie geleitet. Bild 1.
Notiere: Der Verbindungsring liegt auf der oberen Seite oder auf
der inneren Seite des Abluftrohrs daß Rechtsgemäß verpflicht ist.
• Das Abluftrohr muss bei Abluftbetrieb den selben Durchmesser wie
der Gebläseaustrittstutzen haben, um die spezifizierten
Leistungswerte zu erreichen.
Bild 1
obere
Seite
untere
Seite
biegsames
Rohr
Verbindungsring
obere
Seite
untere
Seite
Umluftbetrieb
• Die Luft wird gefiltert und in den Raum
zurückgeführt. Bild. 2
• Für den Umluftbetrieb wird der Original-
Aktivkohlefilter aus dem Sonderzubehör
benötigt.
Achtung!
341 D = 2 Kohlefilter
DE 3161 = 1 Kohlefilter
Bild 2

7
Bedienung der Dunstabzugshaube
• Die Dunsthaube ist mit regelbarer Drehzahl ausgerüstet. Es ist
ratsam, die Dunsthaube einige Minuten vor Beginn des Kochens
einzuschalten und sie ungefähr 15 Minuten nach dem Kochen
weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden.

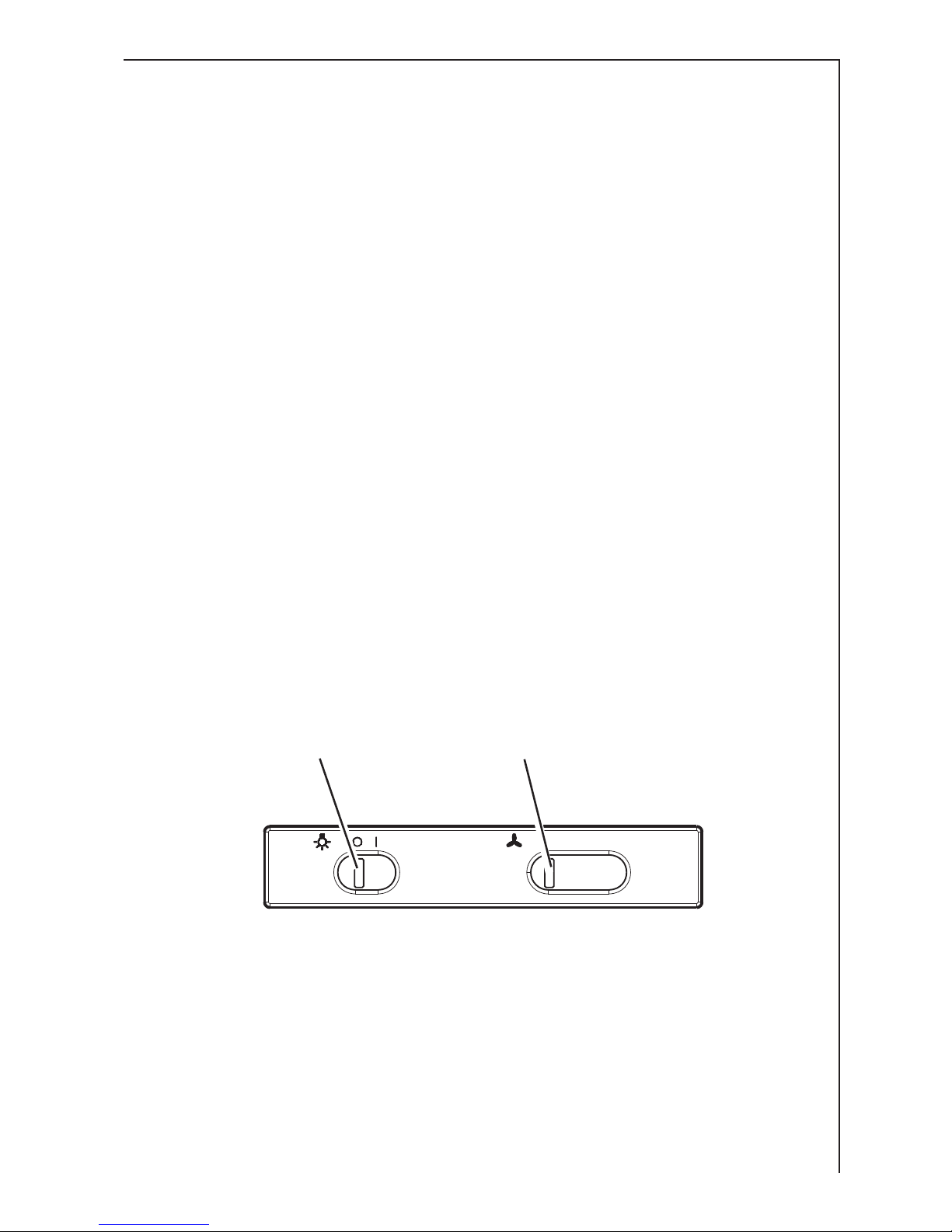

Auf der Vorderseite des Gerätes befinden sich die Schalter:
•Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die
Dunstabzugshaube ausgestattet ist, ein- und auszuschalten.
•Motorschalter: Dieser dient zum Einschalten und Ausschalten und
zum Wählen der Geschwindigkeiten des Gebläses.
Die Dunstabzugshaube ist außerdem rechts unter der unteren
Führung des ausziehbaren Schwadenschirms mit einem Mikroschalter
ausgestattet.
Dieser Mikroschalter bietet die Möglichkeit, durch Öffnen bzw.
Schließen des ausziehbaren Schwadenschirms das Gerät ein-, bzw.
auszuschalten, wenn zuvor die Gebläsegeschwindigkeit eingeschaltet
und die Beleuchtungstaste auf "I" gestellt wurden.
Lichtschalter Motorschalter
0123

8
Wartung und Pflege
•Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der
Dunstabzugshaube unterbrochen werden.
Fettvliesfilter
• Die Fettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen
entstehen, aufzusaugen und werden in jedem Fall, d.h. sowohl bei
Abluft- als auch bei Umluftbetrieb, verwendet.
Der Fettvliesfilter kann nicht gereinigt werden und muss einmal pro
Monat ausgewechselt werden.
• Wenn man den Fettfilter austauscht, auch das Fettfilterblech mit
lauwarmem Wasser und einem flüssigen, nicht scheuernden
Spülmittel reinigen.
• Die Fettfilter können beim Kundendienst bestellt werden.
Öffnen des Gitters
Den Riegel öffnen und die Fettfilter nach unten hin entfernen. Bild 3
Entfernen der Fettfilter
Zum Herausnehmen des Filters öffnen Sie das Gitter und nehmen
die Haltestops heraus. Bild 3
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine
scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
Bild 3

9
Aktivkohlefilter
• Der Aktivkohlefilter muss dann verwendet werden, wenn man die
Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör)
benötigt.
•Austausch des Aktivkohlefilters
Im allgemeinen müssen Aktivkohlefilter zumindest einmal alle vier
Monate ausgewechselt werden.
Dieser Filter kann weder gewaschen noch wiederverwendet
werden. Um eine einwandfreie Aufnahme der Gerüche zu
garantieren, muss das Aktivkohlevolumen auf die Luftleistung der
Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität
der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine
effiziente Aufnahme von Küchengerüchen für cirka vier Monate.
Deshalb sollten nur Originalfilter verwendet werden, die regelmäßig
ausgetauscht werden müssen.
Montage - Bild 4
Das Gitter entfernen.
Den Kohlefilter im Uhrzeigersinn drehen, um ihn in seiner Position
zu blockieren.
Das Gitter wieder einbauen.
•Zum Ausbau in umgekehrter Reihenfolge vorgehen.
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine
scharfe Reinigungsmittel, Bürste oder Scheuersand verwenden!
• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-
Nr. angeben. Diese Daten sind auf dem Typenschild an der
Innenseite des Gerätes zu finden.
• Aktivkohlefilter beim Kundendienst bestellen.
2
1
Bild 4 - 341 D = 2 Kohlefilter
DE 3161 = 1 Kohlefilter

10
Achtung
• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und
zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen.
Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Motor oder aus Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben angeführten
Sicherheitsvorschriften zurückzuführen sind.
Austausch der Lampe(n)
• Dunstabzugshaube vom Stromnetz trennen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie
abgekühlt sind.
• Lampenabdeckung mit einem
Schraubenzieher entnehmen und
entfernen. Bild 5.
• Defekte Lampe herausnehmen und durch
neue eines gleichwertigen Typs ersetzen.
• Lampenabdeckung wieder montieren.
• Bevor der Kundendienst gerufen wird,
weil eine Lampe nicht brennt, erst prüfen,
ob sie fest eingesteckt ist.
Reinigung
•Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz
trennen.
Nicht mit spitzen Gegenständen in das Schutzgitter des Motors
eindringen.
•Äußere Teile mit milder Spüllauge reinigen und mit einem weichen
Tuch nachtrocknen. Scharfe Reinigungsmittel, Bürste oder
Scheuersand vermeiden.
•Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und
milden Spülmitteln reinigen.
• Alle Plastikteile werden mit einem weichen und feuchten Tuch
gereinigt.
•Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle
einzuhalten. Bei Nichtbeachtung besteht infolge von
Fettablagerungen Feuergefahr!
Sonderzubehör
Aktivkohlefilter Type 29 Achtung! 341 D = 2 Kohlefilter
DE 3161 = 1 Kohlefilter
Bild 5

11
Kundendienst
Bei eventuellen Rückfragen und Störungen Kundendienst anrufen
(siehe Kundendienst-Stellenverzeichnis).
Folgende Daten beim Anruf angeben:
1. Modellbezeichnung
2. E-Nr.
3. F-Nr.
Diese Daten befinden sich auf dem Typenschild auf der
Innenseite des Gerätes hinter den Fettfiltern.
Konstruktions- und Farbänderungen im Rahmen der technischen
Entwicklung bleiben vorbehalten.
SERVICE
Handelt es sich um eine technische Störung?
Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und
Telefonnummern befinden sich im Abschnitt „Kundendienststellen“.)
Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:
Halten Sie möglichst genau fest:
• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?
Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres
Gerätes auf dem Typenschild:
• E-Nr. (9 Stellen),
• F-Nr. (8 Stellen).
Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite
des Gerätes zugänglich.
Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets
zur Hand haben:
E-Nr . . . . . . . . . F-Nr . . . . . . . . .
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst
hätten beseitigen können,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich
sind, weil er vor seinem Besuch nicht alle wichtigen Informationen
erhalten hat und daher z.B. Ersatzteile holen muß. Diese
Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in
der oben beschriebenen Weise gut vorbereiten.

12
Technische Daten
341 D DE 3161
Maße (in cm):
Höhe: 40 40
Breite: 59,9 59,9
Tiefe: 27 (+21) 27 (+21)
Gesamtanschlußwerte: 380 W 220 W
Lüftermotor: 2 x 150 W 140 W
Beleuchtung: 2 x 40 W (E14) 2 x 40 W (E14)
Länge des Netzkabels: 150 cm 150 cm
Elektroanschluß (in V): 220-240 V 220-240 V
Zubehör/Montagematerial
1 Schraubenschlüssel
1 Verbindungsring
2 Träger/Halter
2 Ansatzhaken
1 Deflektor
2 Federringe
2 Dübel Ø 8 mm (zur Befestigung an die Wand)
1 Schrauben 2.9 x 9,5 zur Befestigung des Deflektors mit gelochten
Ansatz an der Öffnung
4 Schrauben 4.5 x 16 ( zur Befestigung der Haube seitlich )
8 Schrauben 4.5 x 13 ( zur Befestigung der Holztafel des Türschranks)
2 Schrauben 3.5 x 9.5 ( zur Befestigung des Verbindungsringes von
der Abzugshaube )
2 Schrauben 5 x 45 ( zur Befestigung der Haube )
1 Flanschverbindung 120 mm
1 Reduzierte Flanschverbindung 100-110-125
2 Schrauben 5 x 18
2 Schrauben 5 x 10 zur Befestigung der Träger
2 Gewindebuchse zur Befestigung der Träger/Halter

13
Elektroanschluß
Sicherheitshinweise für den Elektro-Installateur
Die Netzspannung muss der Spannung entsprechen, die auf dem
Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die
Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine
den geltenden Vorschriften entsprechende Steckdose anzuschließen.
Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der
Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter
anzubringen, der unter Umständen der Überspannung Kategorie III
entsprechend den Installationsregeln ein vollständiges Trennen vom
Netz garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die
Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.
Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des
Stromkabels nur vom autorisierten Kundendienst vorgenommen
werden.

14
Bevor Sie mit der Montage beginnen:
Vor Beginn der Montage sicherstellen, dass das Gerät nicht an
das Stromnetz angeschlossen ist.
• Entfernen Sie das Gitter
Das Gitter wird nach Beendigung der Montage wieder eingesetzt.
• Vergewissern Sie sich zudem, dass in der Nähe der Fläche, an der
die Dunstabzugshaube angebracht werden soll (eine Fläche, die
auch nach der Montage der Dunstabzugshaube weiter zugänglich
sein muss), eine Steckdose vorhanden ist und es möglich ist, die
Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe
ins Freie anzuschließen (nur Abluftbetrieb).
•Wählen Sie zu verwendende Abluftöffnung- Bild 6:
Nur Umluftbetrieb verwenden: verwenden Sie ausschließlich die
obere Öffnung. Vergewissern Sie sich, daß diese nach Abschluß
der Montage nicht verstopft ist und ausreichend Platz vorhanden ist,
damit eine Luftzirkulation ermöglicht wird. Üben Sie einen gewissen
Druck aus(obere oder untere Seite) um den vorgestanzten Bereich
herauszudrücken, der die Abluftöffnung verschließt. Nach dem
Entfernen montieren Sie den Verbindungsring auf die Abluftöffnung
(Bayonettverschluß) oder den Deflektor (Nur Umluftbetrieb).
Ø 2,9 x 9,5
Ø 2,9 x 9,5
oberen
Seite
Bild 6
oberen Seite
untere Seite
oberen Seite
untere Seite

15
• Vergewissern Sie sich, dass die seitlichen Schrankwände, zwischen
denen die Dunstabzugshaube angebracht wird, kräftig genug sind.
Sollten sie nicht kräftig genug sein, bringen Sie Haltebügel an der
Wand an, welche eine zusätzliche Verstärkung darstellen:
a. Stecken Sie den jeweiligen Bügel von hinten durch die dafür
vorgesehenen Schlitze in die Dunstabzugshaube.
b. Befestigen Sie die Bügel mit den Schrauben und
Gewindebuchsen.
Schrauben Sie auf den Bügeln die Schrauben ohne Kopf bis zur
Hälfte fest; diese werden bei der Montage der Dunstabzugshaube
benötigt, um die Position der Haube einzustellen. Bild 7
Hinweis: die Position der Bügel kann während der Montage
verändert werden, indem Sie die Schrauben, welche die Bügel an
der Dunstabzugshaube befestigen, entweder lockern oder
anziehen.
Ø 5x18 Ø 5x10
Bild 7
Rückseite

16
Befestigung einer Platte an der Tür
• Die Tür abnehmen (durch Drehen der Sperren I- Bild 8).
• Die Schablone N3 auf die Rückseite der Platte legen (Bild 9,J- der
Pfeil auf der Schablone muss mit dem oberen Rand der Platte
übereinstimmen), Senklöcher bohren (K- Bild 9).
• Die Tür auf die Rückseite der Platte legen und mit 8 Schrauben
befestigen. (Bild 9,L).
• Die Tür wieder einhängen, indem sie erst in die oberen Schienen
eingesetzt wird (Bild 10-M1), dann in die unteren Schienen (Bild
10-M2).
Ø 2,5mm x 6mm max
6mm
N3
Ø 4,5 x 13
Bild 8
II
J
L
Bild 9
K
Bild 10
M1
M2
M2
M1

17
PP
Q
N2
B
N2
C
N1
Ø 4,5 x 16
N1
RR
Q
S1
S2
TT
Ø 3,5 x 9,5
Ø 5 x 45

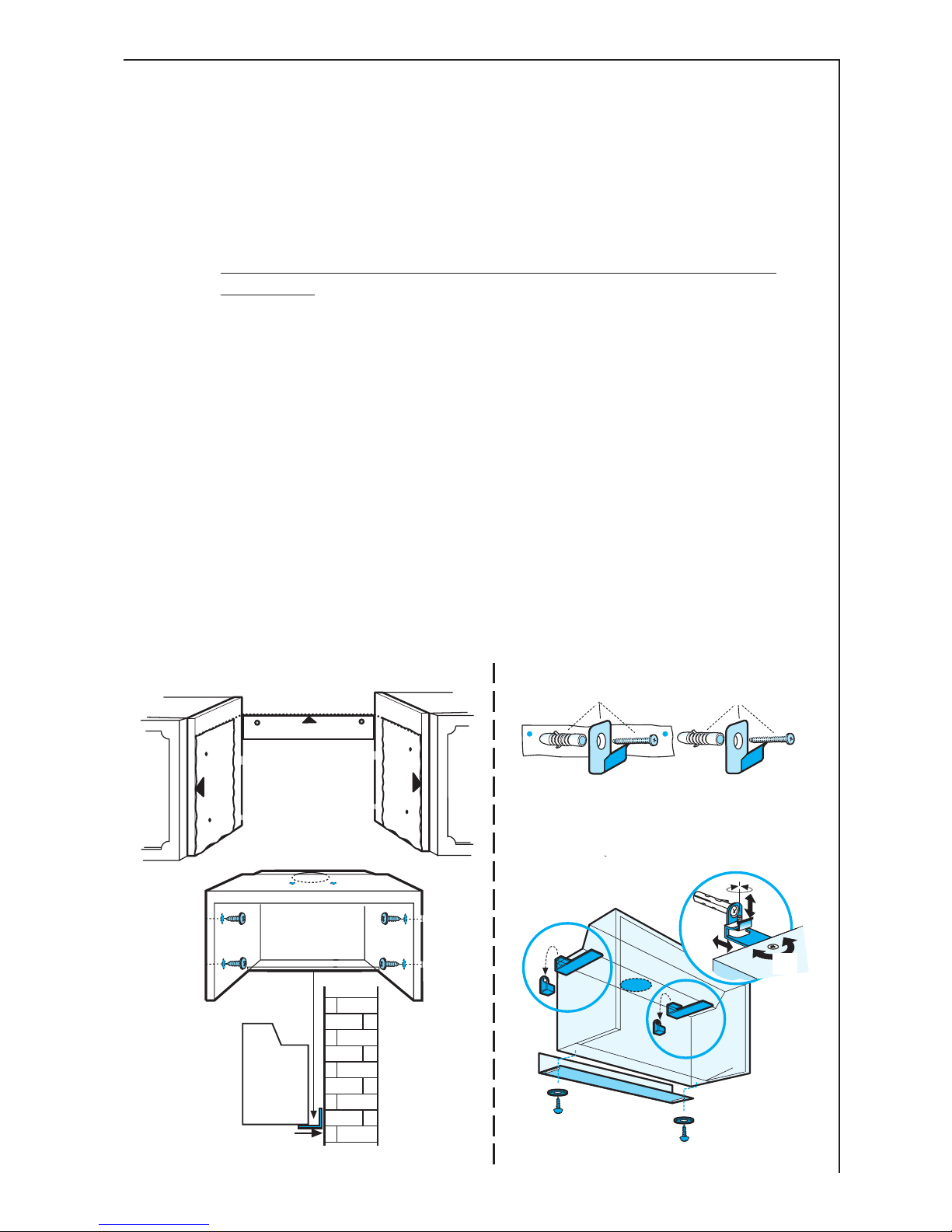

Installation
• Verwenden Sie die Bohrschablone N2, setzen Sie die Schablone
auf die vorderen Ränder des Dunstabzughaubenschranks (rechter
Schrank, Seite B) – (linker Schrank, Seite C) ohne die Dicke der
Klappe zu berücksichtigen, bohren Sie wie angegeben. Bild 11
• An der Wandseite der Einheit ist es nicht schwer es reicht aus
wenn:
a. Sollte es nötig sein, befestigen Sie die Dunstabzugshaube an
der Wand, halten Sie die Schablone N1 so an die Wand, dass
der obere Rand der Wand mit dem oberen Rand der Schablone
übereinstimmt N2. Bild 11-12
b. Bohren Sie wie angegeben, befestigen Sie 2 Haken Rmit
Schrauben und Dübeln in der Wand. Bild 12
c. Hängen Sie die Dunstabzugshaube an den Haken auf und
regulieren Sie die Position der Dunstabzugshaube sowohl
mithilfe der Schrauben ohne Kopf S1 als auch mithilfe der
Position der Bügel über die entsprechenden Schrauben S2. Bild
12
• Befestigen Sie die Dunstabzugshaube an den seitlichen
Schrankwänden mit 4 Schrauben P. Bild 11
• Bringen Sie den unteren Winkelträger Qan der Dunstabzugshaube
mit zwei Schrauben und Kunststoff-Ü-Scheiben Tan, dies
ermöglicht es, eventuell vorhandene Räume zwischen der Wand
und der Dunstabzugshaube zu verbergen. Bild 11-12
• Anpassen das Gitter.
Bild 11 Bild 12

18
Geachte klant,
Lees deze informatie aandachtig door.
Lees vooral het hoofdstuk “Veiligheid” op de eerste pagina’s. Bewaar
dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door
aan een eventuele volgende eigenaar van het apparaat.
Bij technische problemen kunt u altijd contact opnemen met onze
service-afdeling, zie hoofdstuk “Klantenservice”.
U bent nu in het bezit van een AEG product. Vanzelfsprekend kunt u
ook tijdens het gebruik van uw product op AEG rekenen. Daarom
nodigen wij u van harte uit u te registreren op onze internetsite
www.mijnapparaten.nl. Wij kunnen u dan nog beter van dienst zijn met
informatie over producten, gebruiksaanwijzingen, tips, innovaties,
oplossingen voor storingen etc.
Afvalverwerking
Verpakkingsmateriaal verwijderen
• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim
onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal
en eventuele oude apparaten moeten op de juiste manier worden
weggegooid.
• Houd u aan de landelijke en plaatselijke voorschriften en let op de
materiaalaanduiding (materiaalscheiding, afvalverzameling,
inzamelpunten).
Aanwijzingen voor het weggooien
• Waarschuwing! Afgedankte apparaten moeten voor het weggooien
onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de
stekker uit het stopcontact trekken resp. bij vaste aansluiting de
aansluiting door een vakman laten demonteren).

19
Inhoud
Veiligheidsaanwijzingen ................................................................ 20
Algemeen ........................................................................................ 22
Gebruik als afzuigkap ....................................................................... 22
Gebruik als recirculatiekap ............................................................... 22
Bediening van de afzuigkap .......................................................... 23
Onderhoud ...................................................................................... 24
Vetfilter ............................................................................................. 24
Koolfilter ........................................................................................... 25
Vervangen van de lamp(en).............................................................. 26
Reiniging ......................................................................................... 26
Extra leverbare accessoires .......................................................... 26
Klantenservice ................................................................................ 27
Technische gegevens .................................................................... 28
Toebehoren/Montagemateriaal ......................................................... 28
Elektrische aansluiting .................................................................. 29
Voor de installatie ............................................................................. 30
Een paneel aan het deurtje bevestigen............................................. 32
Installatie .......................................................................................... 33

20
Veiligheidsaanwijzingen
• De afvoerbuis moet bij gebruik als afzuigkap de originele diameter
van het apparaat hebben.
Als een afvoerbuis in wand of dak met een diameter van 100 mm al
aanwezig is, kan het meegeleverde verloopstuk, 125/100 mm,
worden gebruikt.
Let op! De afvoerbuis en de bevestigingsringen worden niet
bijgeleverd en moeten apart worden aangeschaft.
• Indien nodig zijn op bestelling buizen in verschillende vormen en
diameters en afvoersystemen naar buiten (telescoop-muurkast)
verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.
• De minimum afstand tussen het kookvlak van het fornuis en het
laagste deel van de afzuigkap mag niet onder de 50cm liggen, in
geval van een elektrisch fornuis en 70cm, in geval van een gas- of
gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening worden
gehouden.
• Koppel, voor ieder onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen.
• Dit apparaat mag niet worden gebruikt door kinderen of door
personen met beperkte sensorische of geestelijke capaciteiten of
met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt
onder het toezicht of volgens de gebruiksaanwijzingen van een
persoon die verantwoordelijk is voor hun veiligheid.
• De kinderen moeten altijd gecontroleerd worden zodat zij niet met
het apparaat spelen.
• De wasemkap nooit gebruiken als het rooster niet goed gemonteerd
is!
• De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet
uitdrukkelijk is aangegeven.
• Altijd voor een goede ventilatie van de ruimte zorgen als de
wasemkap tegelijkertijd wordt gebruikt met andere apparaten die
gas en andere brandstoffen toepassen.
• De gezogen lucht mag niet afgevoerd worden in een leiding die
gebruikt wordt voor de afvoer van rook van apparaten die gas of
andere brandstoffen toepassen.
• Het is streng verboden met open vlammen onder de wasemkap te
koken.
• Het gebruik van open vlammen is schadelijk voor de filters en kan
brand veroorzaken, daarom moet het absoluut vermeden worden.
