Empfehlungen und Hinweise electrolux 4
DE
EMPFEHLUNGEN UND HINWEISE
• Falls in dem Raum neben dem
Abzug auch nicht mit Strom be-
triebene Geräte (zum Beispiel
Gasgeräte) eingesetzt werden,
muss für eine ausreichende
Belüftung gesorgt werden, da-
mit der Rückuss der Abgase
verhindert wird.Die Küche muss
eine direkte Öffnung nachAußen
aufweisen,damiteinausreichen-
der Luftaustauschgewährleistet
wird. Wird die Abzugshaube
zusammen mit nicht mit Strom
betriebenen Geräte eingesetzt,
darf der Unterdruck im Raum
0,04 mbar nicht überschreiten,
damit die Abgase nicht wieder
angesaugt werden.
• Schadhafte Kabel müssen
durch den Hersteller oder vom
Kundendienst ausgewechselt
werden, damit jedes Risiko aus-
geschlossen wird.
• Falls die Montageanweisungen
für die gasbetriebene Koch-
mulde einen größeren Abstand
vorschreiben, als der oben
angegebene, muss diese Vor-
gabe befolgt werden. Es sind
sämtliche Abluftvorschriften zu
beachten.
• Nur für die Abzugshaube geeig-
nete Schrauben und Kleinteile
verwenden.
Achtung: Werden die Schrau-
ben und Befestigungselemente
nicht entsprechend der vorlie-
gendenAnleitungen verwendet,
MONTAGE
• Diese Gebrauchsanleitungen
beziehen sich auf die verschie-
denen Modelle der Abzugshau-
be. Darum kann es möglich
sein, dass die Beschreibung
bestimmter Merkmale für das
vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für
etwaige Schäden, die durch
die fehlerhafte Installation oder
falschen Gebrauch entstehen
könnten.
• Der min. Sicherheitsabstand
zwischen Kochfeld undAbzugs-
haube beträgt 650 mm (einige
Modelle können auch niedriger
installiert werden; siehe Absatz
Installation).
• Kontrollieren Sie, ob die Netz-
spannung den Daten des Ty-
penschilds im Innern der Haube
entspricht.
• Für Geräte der Klasse I muss
kontrolliertwerden,obdas häus-
liche Versorgungsnetz korrekt
geerdet ist. Die Absaughaube
mit Hilfe eines Rohrs mit ei-
nem Mindestdurchmesser von
120 mm mit dem Rauchabzug
verbinden. Der Verlauf des
Rauchabzugs soll so kurz wie
möglich sein.
• Die Abzugshaube darf nicht an
einen Schacht angeschlossen
werden,indenRauchgasegelei-
tet werden(z.B. von Heizkessel,
Kaminen, usw.).

5 electrolux Empfehlungen und Hinweise
DE
besteht Stromschlaggefahr.
• Die Abzugshaube mittels zwei-
poligem Schalter mit einer
Öffnung der Kontakte von
mindestens 3 mm an das Netz
anschließen.
GEBRAUCH
• Die Abzugshaube wurde aus-
schließlich für den häuslichen
Gebrauch entwickelt, um Koch-
dünste zu beseitigen.
• Die Haube darf nur für die ihr
zugedachten Zwecke benutzt
werden.
• Unter der eingeschalteten Hau-
be keine offenen Flammen
benutzen.
• Die Flamme so regulieren, dass
sie nicht über den Boden des
Kochgeschirrs hinausreicht.
• Fritteusen müssenwährend des
Gebrauchs ständig überwacht
werden: überhitztes Öl könnte
sich entzünden.
• Auf keinen Fall unter der Haube
ambieren: Brandgefahr.
• Kinder ab 8 Jahren und Per-
sonen mit eingeschränkten
physischen, sensorischen oder
psychischen Fähigkeiten, oder
mit mangelnden Erfahrungen
oder Kenntnissen dürfen nicht
mit dem Gerät umgehen, es sei
denn, sie werden von einer für
ihre Sicherheit verantwortlichen
Personbeaufsichtigtoderange-
leitet. Sicherstellen,dass Kinder
nicht mit dem Gerät herumspie-
len können. Reinigungs- und
Wartungsarbeiten dürfen nicht
von unbeaufsichtigten Kindern
durchgeführt werden.
• ACHTUNG: Die zugänglichen
Teile können während des Ge-
brauchs der Kochgeräte sehr
heiß werden.
WARTUNG
• Das Symbol am Produkt oder
auf derVerpackung weist darauf
hin, dass das Gerät nicht als
normaler Hausmüll entsorgt
werden darf. Das ausrangierte
Gerät muss vielmehr bei einer
speziellen Sammelstelle für
elektrische und elektronische
Geräte abgegeben werden.
Mit der vorschriftsmäßigen
Entsorgung des Gerätes trägt
der Benutzer dazu bei, schäd-
liche Auswirkungen auf Umwelt
und Gesundheit zu vermeiden.
Weitere Informationen zum Re-
cyclingdiesesProduktes können
bei der zuständigen Behörde,
der örtlichen Abfallbeseitigung
oder bei dem Händler, der das
Gerät verkauft hat, eingeholt
werden.
• VorReinigungs-oderWartungs-
arbeiten am Gerät, muss dieses
ausgeschaltet und spannungs-
los gemacht werden.
• DieFilterstets nachdenangege-
benen Intervallen reinigen oder
auswechseln (Brandgefahr).
- Der Aktivkohlelter ist weder
waschbar, noch regenerier-
bar und muss bei normalem

Empfehlungen und Hinweise electrolux 6
DE
Betrieb zirka alle 4 Monate
oder auchöfter ausgewechselt
werden, je nach Intensität des
Gebrauchs (W).
Der Long Life Filter ist wasch-
bar und wiederverwendbar,
und ist für verschiedene Mo-
delle passend.
:Z
- Die Fettlter sind alle 2 Monate
oder bei intensiver Nutzung
öfter zu reinigen und können
in der Spülmaschine gespült
werden (Z).
ZZ
- Kontrolllampen der Steuerun-
gen, wo vorhanden.
• Die Haube mit einem feuchten
Lappen und einem neutralen
Reinigungsmittel abwischen.

7 electrolux Charakteristiken
DE
CHARAKTERISTIKEN

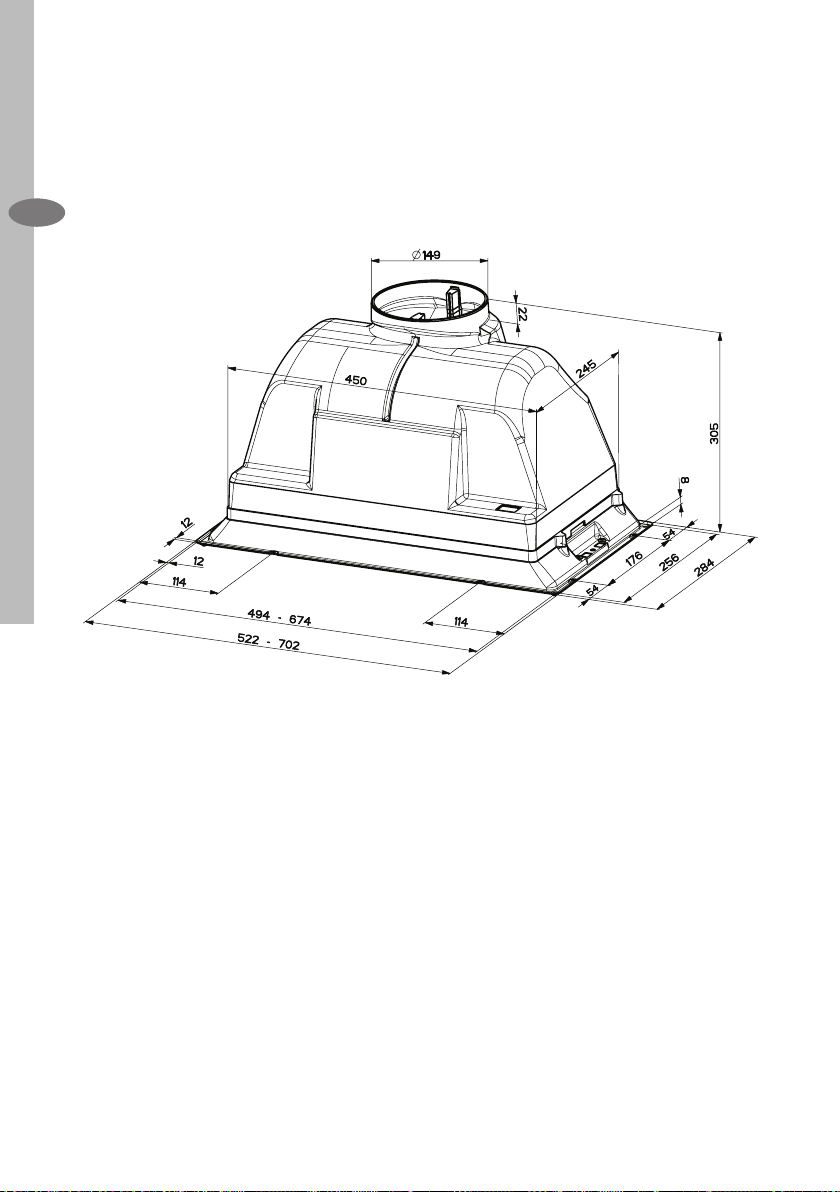

Platzbedarf

Charakteristiken electrolux 8
DE

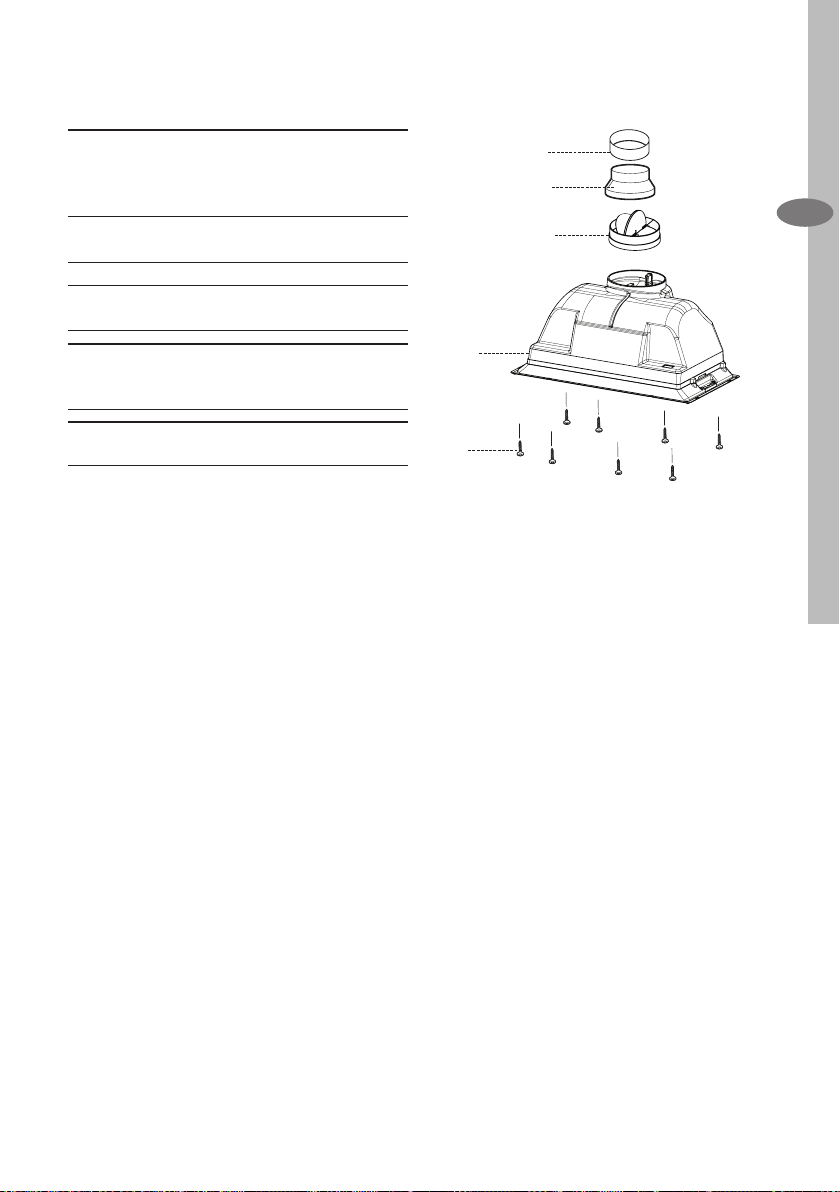

Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern,
Beleuchtung, Gebläse-gruppe,
Filter
9 1 Reduzieransch ø 150-120 mm
10 a 1 Flansch mit Ruckstauklappe ø
150 mm
10 b 1 Anschlussansch ø 125 mm
Pos. St. Montagekomponenten
12a 8 Schrauben
St. Dokumentation
1 Bedienungsanleitung






9 electrolux Montage
DE
MONTAGE

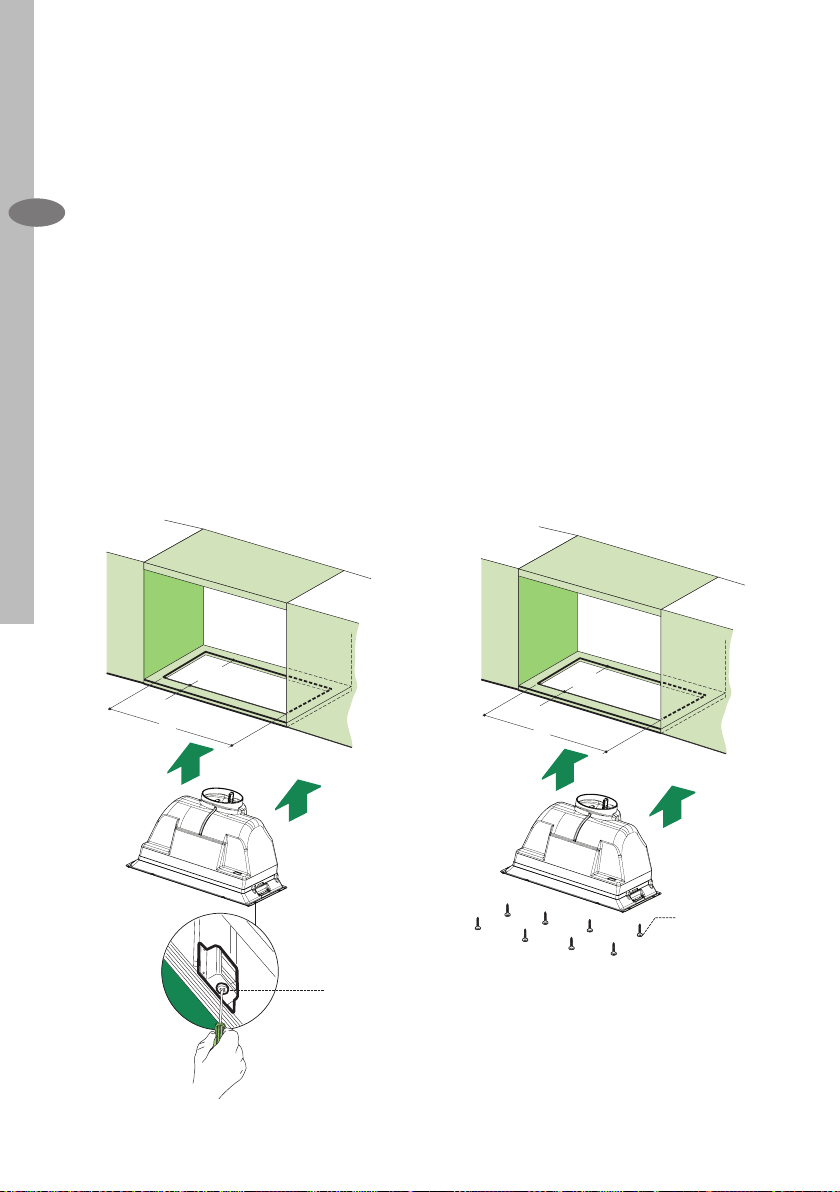

Montage mit SchnappverSchluss
• Die Haube kann direkt an der Ober-
schrank-Unteräche mit seitlichen
Einrasthalterungen montiert werden
(min. 650 mm von der Kochmulde
entfernt).
• Die Einbauvorrichtung laut Abbil-
dung an der Unterseite des Ober-
schrankes anbringen.
• Die Haube einführen, bis die seit-
lichen Schnappverschlüsse einra-
sten.
• Mit Hilfe der Schrauben Vf die Hau-
be von der Unterseite her denitiv
xieren.
Montage mit Schrauben
• Die Haube kann direkt an der Ober-
schrank-Unteräche mit seitlichen
Einrasthalterungen montiert werden
(min. 650 mm von der Kochmulde
entfernt).
• Die Einbauvorrichtung laut Abbil-
dung an der Unterseite des Ober-
schrankes anbringen.
• Mit 8 der mitgelieferten Schrauben
12a xieren.









Montage electrolux 10
DE
Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom
Installateur wahlweise mittels Rohr
oder Schlauch (ø150 oder 125mm) an
die Außenrohrleitung angeschlossen
werden.
Anschlussrohres ø 150
• Den Flansch mit Ruckstauklappe
10a anbringen.
• Das Rohr mit geeigneten Rohrschel-
len xieren. Das hierzu erforderliche
Material wird nicht mitgeliefert.
Anschlussrohres ø 125
• Bei Verwendung eines Anschluss-
rohres ø 125 den Reduzieransch 9
am Flansch mit Ruckstauklappe 10a
anbringen.
• Den Anschlussansch 10b anbrin-
gen.
• Das Rohr mit geeigneten Rohrschel-
len xieren. Das hierzu erforderliche
Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlel-
ter entnehmen.
Anschluss in Umluftversion
• Den Flansch beim Luftaustritt am
Bord oberhalb der Haube mittels
Rohr oder Schlauch ø120 mm oder
150 mm anschließen.
• Bei Verwendung eines Anschluss-
rohres ø 120 den Reduzieransch 9
am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschel-
len xieren. Das hierzu erforderliche
Material wird nicht mitgeliefert.
• Sicherstellen, dass der Aktivkohle-
Geruchslter vor-handen ist.
Elektroanschluss
• Bei Anschluss der Haube an das
Stromnetz muss ein zweipoliger
Schalter mit einem Öff-nungsweg
von mindestens 3 mm zwischenge-
schaltet werden.










11 electrolux Bedienung
DE
BEDIENUNG
LBeleucht Schaltet die Beleuchtung ein und aus
MMotor Schaltet den Gebläsemotor ein und aus
VGeschw. Steuert folgende Geschwindigkeitsstufen:
1.geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen
Luftaustausch bei geringer Kochdunstentwicklung geeignet;
2.mittlere Gebläsestufe, eignet sichaufgrund des guten Verhältnisses zwischen
Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen;
3.höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere
Zeit hin.

Wartung electrolux 12
DE
WARTUNG
Selbsttragender Metallfettlter
reinigung
• Sie müssen nach 2-monatigem Betrieb
bzw. bei starkem Einsatz auch häuger
gereinigt werden, was im Geschirrspüler
möglich ist.
• Einen Filter nach dem anderen entfernen.
Halten Sie den Filter mit einer Hand fest
und ziehen Sie den Griff mit der anderen
Hand gleichzeitig nach unten.
• Die Filter reinigen (darauf achten, sie nicht
zu verbiegen) und vor der Remontage
trocknen lassen.
• Bei der Remontage ist darauf zu achten,
dass sich der Griff auf der sichtbaren Au-
ßenseite bendet.
Ersetzen des aktivkohlelters
• Ist nicht waschbar und nicht regenerierbar,
mindestens alle 4 Monate oder bei beson-
ders intensiver Nutzung öfter zu ersetzen.
• Die Filterhalterung durch Ziehen der seit-
lichen Griffe nach unten herausziehen.
• Den vollen Aktivkohlelter durch Drücken
auf die entsprechenden Haken entneh-
men.
• Den neuen Filter in die Halterung einset-
zen.
• Die Fettlter aus Metall wieder einsetzen.

13 electrolux Wartung
DE
Auswechseln der Lampem
Halogenlampe 20 W
• Vor dem Auswechseln der Lampen, die
beiden Schrauben der Lampenhalterung
loesen und die Lampenhalterung aus der
Dunstabzugshaube ziehen.
• Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige erset-
zen und bei der Remontage darauf achten,
daß die beiden Ste-ckerstifte vorschrifts-
mäßig in die Lampenfassung eingeführt
werden.
• Die Lampenhalterung wieder montieren,
indem die beiden zuvor entfernten Schrau-
ben wieder angezogen werden.
Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code
28 E14 220-240 104 x 35 HSGSB/C/UB-28-220/240-E14
20 G4 12 33 x 9 HSG/C/UB-20-12-G4
35 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/40
50 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/20
20 GU4 12 40 x 35 HRGS-20-12-GU4-35/30
20 GU5.3 12 46 x 51 HRGS-20-12-GU5.3-50/10
16 G13 95 720 x 26 FD-16/40/1B-E-G13-26/720
18 G13 57 589,8 x 26 FD-18/40/1B-E-G13-26/600
9 G23 60 (Lampe)
220-240 (Starter) 167 x 28 FSD-9/27/1B-I-G23
11 G23 91 (Lampe)
220-240 (Starter) 235,8 x 28 FSD-11/40/1B-I-G23

Conseils et Suggestions electrolux 14
FR
CONSEILS ET SUGGESTIONS
INSTALLATION
• Les instructions pour l’utilisation
se réfèrent aux différents mo-
dèles de cet appareil. Par consé-
quent, certaines descriptions de
caractéristiques particulières
pourraient ne pas appartenir
spéciquement à cet appareil.
• En aucun cas le fabricant ne
peut être tenu pour responsable
d’éventuelsdommages dusàune
installation ou à une utilisation
impropre.
• La distancede sécuritéminimum
entre le plan de cuisson et la
hotte aspirante est de 650 mm
(certains modèles peuvent être
installés àune hauteurinférieure;
voirleparagrapheconcernantles
dimensions de travail et l’instal-
lation).
• Assurez-vous que la tension
de votre secteur correspond à
celle indiquée sur la plaque des
données appliquée à l’intérieur
de la hotte.
• Pour les appareils de Classe I,
s’assurer que l’installation élec-
trique de votre intérieur dispose
d’une mise à la terre adéquate.
Relier l’aspirateur au conduit
de cheminée avec un tube d’un
diamètre minimum de 120 mm.
Le parcours des fumées doit être
le plus court possible.
• Ne pas relier la hotte aspirante
aux conduits de cheminée qui
acheminent les fumées de
combustion (par exemple de
chaudières, de cheminées, etc.).
• Si vous utilisez l’aspirateur en
combinaison avec des appareils
nonélectriques(par ex.appareils
à gaz), vous devez garantir un
degré d’aération sufsant dans la
pièce, an d’empêcher le retour
du ux des gaz de sortie. La cui-
sinedoitprésenter uneouverture
communiquant directement vers
l’extérieurpourgarantir l’amenée
d’air propre. Si vous utilisez la
hotte de cuisine en combinaison
avecdes appareilsnon alimentés
àl’électricité,lapressionnégative
dans la pièce ne doit pas dépas-
ser 0,04 mbar an d’éviter que
la hotte ne réaspire les fumées
dans la pièce.
• Si le cordon d’alimentation est
endommagé, veuillez le faire
remplacer par le fabricant ou par
un service après-vente agréé
pourévitertoutrisqued’accident.
• Si les instructions d’installation
du plan de cuisson à gaz spéci-
ent une distance supérieure à
celle indiquéeci-dessus, veuillez
impérativement en tenir compte.
Toutes les normes concernant
l’évacuation de l’air doivent être
respectées.
• Utiliser exclusivement des vis et
despetitespièces dutype adapté
pour la hotte.
Attention: toute installation des
vis et des dispositifs de xation
non conforme aux présentes

15 electrolux Conseils et Suggestions
FR
instructions peut entraîner des
risquesdedéchargesélectriques.
• Brancher la hotte à l’alimentation
de secteur avec un interrupteur
bipolaireayantuneouverturedes
contacts d’au moins 3 mm.
UTILISATION
• Cette hotte aspirante a été
conçue exclusivement pour un
usage domestique, dans le but
d’éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour
des objectifs différents de ceux
pour lesquels elle a été conçue.
• Nejamaislaisserunfeuvifallumé
sous la hotte lorsque celle-ci est
en fonction.
• Régler l’intensité du feu de ma-
nière à l’orienter exclusivement
vers le fond de la casserole, en
vous assurant qu’il ne déborde
pas sur les côtés.
• Contrôler constamment les
friteuses durant leur utilisation:
l’huile surchauffée risque de
s’incendier.
• Ne pas amber des mets sous la
hotte: sous risque de provoquer
un incendie.
• Cet appareil n’est pas destiné à
être utilisé par des enfants d’un
âge inférieur à 8 ans, ni par des
personnes dont les capacités
physiques, sensorielles ou men-
tales sont diminuées ou qui ont
une expérience et des connais-
sances insufsantes, à moins que
ces enfants ou ces personnes ne
soient attentivementsurveillés et
instruits sur la manière d’utiliser
cet appareil en sécurité et sur
les dangers que cela comporte.
Assurez-vous que les enfants
ne jouent pas avec cet appareil.
Le nettoyage et l’entretien de la
partdel’utilisateur nedoivent pas
être effectués par des enfants,
à moins que ce ne soit sous
la surveillance d’une personne
responsable.
• ATTENTION: les parties acces-
sibles peuvent devenir très
chaudes durant l’utilisation des
appareils de cuisson.
ENTRETIEN
• Le symbole marqué sur le pro-
duitousursonemballage indique
que ce produit ne peut pas être
éliminé comme déchet ménager
normal. Lorsque ce produit doit
êtreéliminé,veuillez leremettre à
uncentre decollecteprévu pourle
recyclage du matériel électrique
et électronique. En vous assu-
rant que cet appareil est éliminé
correctement, vous participez
à prévenir des conséquences
potentiellement négatives pour
l’environnement et pour la santé,
qui risqueraient de se présenter
encas d’éliminationinappropriée.
Pour toute information supplé-
mentaire sur le recyclage de ce
produit, contactez votre munici-
palité, votredéchetterie localeou
le magasin où vous avez acheté
ce produit.
• Avant d’effectuer toute opéra-

Conseils et Suggestions electrolux 16
FR
tion de nettoyage et d’entretien,
éteindreoudébrancher l’appareil
du secteur.
• Nettoyer et/ou remplacer les
ltres après le délai indiqué (dan-
ger d’incendie).
- Le ltre à charbon actif ne peut
être ni lavé ni régénéré et il doit
être remplacé environ tous les
4 mois de fonctionnement ou
plussouventen casd’utilisation
particulièrement intense (W).
Le ltre Long Life est lavable et
réutilisable, il peut être utilisé
comme accessoire pour cer-
tains modèles.
:Z
- Nettoyer les ltres à graisse
tous les 2 mois de fonctionne-
ment ou plus souvent en cas
d’utilisation particulièrement
intense. Ces ltres peuvent être
lavés au lave-vaisselle (Z).
ZZ
- Voyants commandes si pré-
sents.
• Nettoyer la hotte avec un chiffon
humide et un détergent liquide
neutre.

17 electrolux Caracteristiques Techniques
FR
CARACTERISTIQUES TECHNIQUES
Encombrement

Caracteristiques Techniques electrolux 18
FR
Composants
Réf. Q.té Composants de Produit
1 1 Corps de Hotte équipé de:
Comandes, Eclairage, Groupe
Ventilateur, Filtres
9 1 Flasque de Réduction ø 150-
120 mm
10 a 1Buse avec clapet
10 b 1Anneau de raccord Ø 120 - 125
mm
Réf. Q.té Composants pour l ’installa-
tion
12a 8 Vis
Q.té Documentation
1 Notice d’utilisation






19 electrolux Installation
FR
INSTALLATION
Montage avec xation par Encli-
quetage
• Il est possible d’installer la Hotte di-
rectement sur le plan infé-rieur des
Armoires murales (650 mm. min.
par rapport au Plan de Cuisson) au
moyen de supports latéraux par en-
cliquetage.
• Effectuer un emboîtage sur le plan
inférieur de l’Armoire mu-rale,
comme indiqué.
• Insérer la Hotte jusqu’à accrocher
les Supports latéraux par enclique-
tage.
• Bloquer dénitivement en serrant les
Vis Vf depuis le bas de la Hotte.
Montage avec Vis
• Il est possible d’installer la Hotte di-
rectement sur le plan infé-rieur des
Armoires murales (650 mm. min.
par rapport au Plan de Cuisson) au
moyen de supports latéraux par en-
cliquetage.
• Effectuer un emboîtage sur le plan
inférieur de l’Armoire mu-rale,
comme indiqué.
• Fixer à l’aide des 8 Vis 12a fournies
avec l’appareil.









Installation electrolux 20
FR
Sortie d’air en version évacuation
En cas d’installation en version aspi-
rante, brancher la hotte à la tuyauterie
de sortie via un tube ri-gide ou exi-
ble de ø 150 ou 125 mm, au choix de
l’installateur.
Branchement avec un tube de ø150
• Insérer la buse avec clapet 10a.
• Fixer le tube par des colliers appro-
priés. Le matériau nécessaire n’est
pas fourni.
Branchement avec un tube de ø125
• Insérer le asque de réduction 9sur
la buse avec clapet 10a.
• Insérer l’anneau de raccord 10b.
• Fixer le tube par des colliers appro-
priés. Le matériau nécessaire n’est
pas fourni.
• Retirer les éventuels ltres anti-
odeur au charbon actif.
Sortie d’air version ltrante
• Connecter la Flasque au trou de sor-
tie sur la Tablette qui se trouve au-
dessus de la Hotte, au moyen d’un
tuyau rigide ou exible de ø120 ou
150 mm.
• En cas de branchement avec un
tube de ø120, insérer le asque de
réduction 9 sur la sortie du corps de
la hotte.
• Fixer le tube par des colliers appro-
priés. Le matériau nécessaire n’est
pas fourni.
• S’assurer de la présence des ltres
anti-odeur au charbon actif.
Branchement Electrique
• Brancher la hotte sur le secteur en
interposant un interrupteur bipolaire
avec ouverture des contacts d’au
moins 3 mm.









