DE 3
1 - ALLGEMEINES
Diese Umluft-/Ablufthaube ist für die Montage über einer Kochfläche an einer Wand vorbereitet
und kann unter einem Oberschrank oder direkt an der Wand befestigt werden. Sie kann als
Ablufthaube (nach außen) oder als Umlufthaube (mit Filter) verwendet werden. Es empfiehlt
sich, die Anbringung von geschultem Personal durchführen zu lassen, wobei alle behör-
dlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch
nicht vorschriftsmäßige oder unsachgemäße Anbringung verursacht werden, lehnt der
Hersteller jegliche Haftung ab.
2 - SICHERHEITSHINWEISE
2.1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuer-
stellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen
zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
2.2 - Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild
im Inneren der Dunstesse entspricht.
2.3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker
erreichbar ist, andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter,
mit einem Öffnungsweg von mindestens 3 mm für jeden Pol, zwischenzuschalten.
2.4 - Das Gerät braucht nicht geerdet zu werden, da es mit doppelter Isolierung hergestellt
ist.
2.5 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65 cm be-
tragen.
2.6 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!
2.7 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten
Betriebsdauer zu beaufsichtigen. Achtung Brandgefahr!
2.8 - Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten
ist entweder der Gerätestecker aus der Steckdose zu ziehen, der Hauptschalter (allpolig)
abzuschalten oder die Sicherung herauszudrehen.
2.9 - Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas,
Ölöfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden. Bitte in
diesem Zusammenhang den folgenden Absatz besonders beachten. Wichtiger Hinweis für
den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftab-
hängigen Feuerstätte (wie z.B. gas-, öl-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer,
Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstab-
zugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung
benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube
und raumluftabhängiger Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird
und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht
werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, Zuluft/Ab-
luftmauerkästen oder andere technische Maßnahmen, wie gegenseitige Verriegelung o.ä.,
die Verbrennungsluft nachströmen kann.

DE 4
3 - MONTAGE

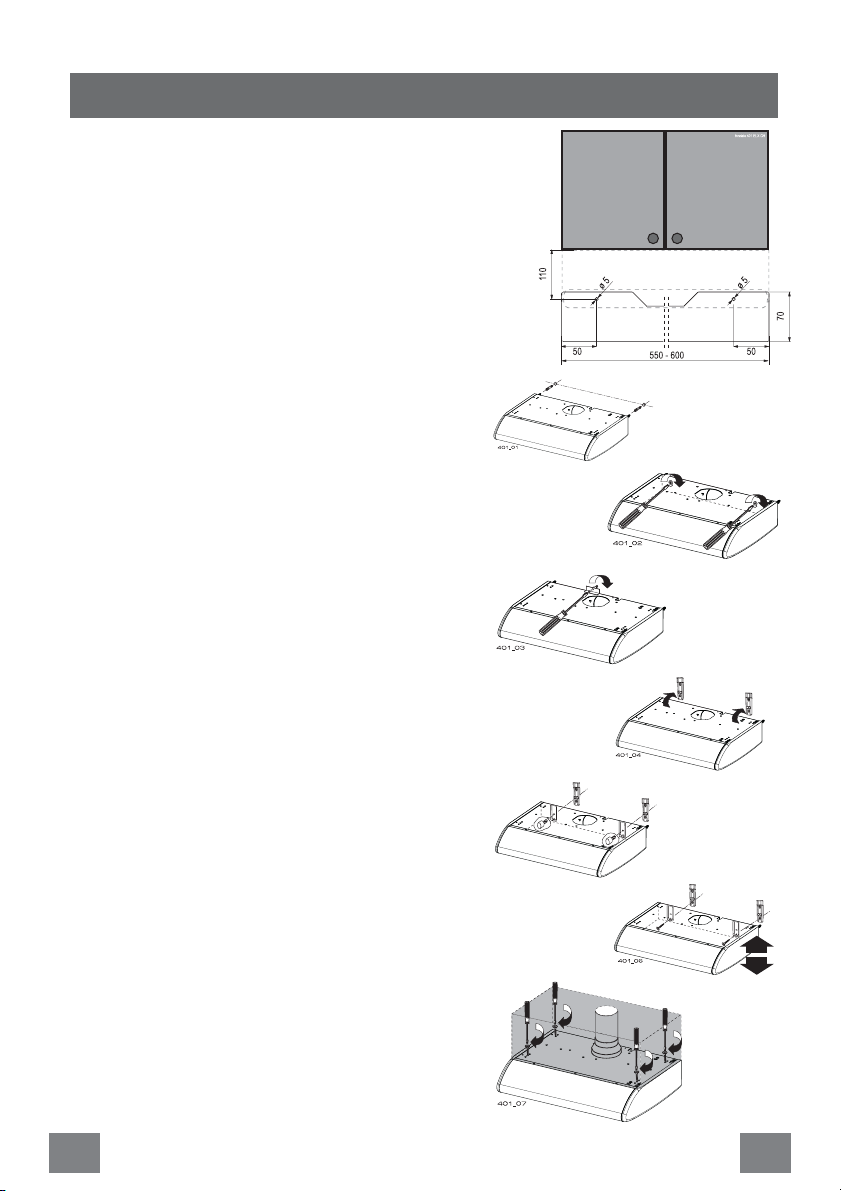

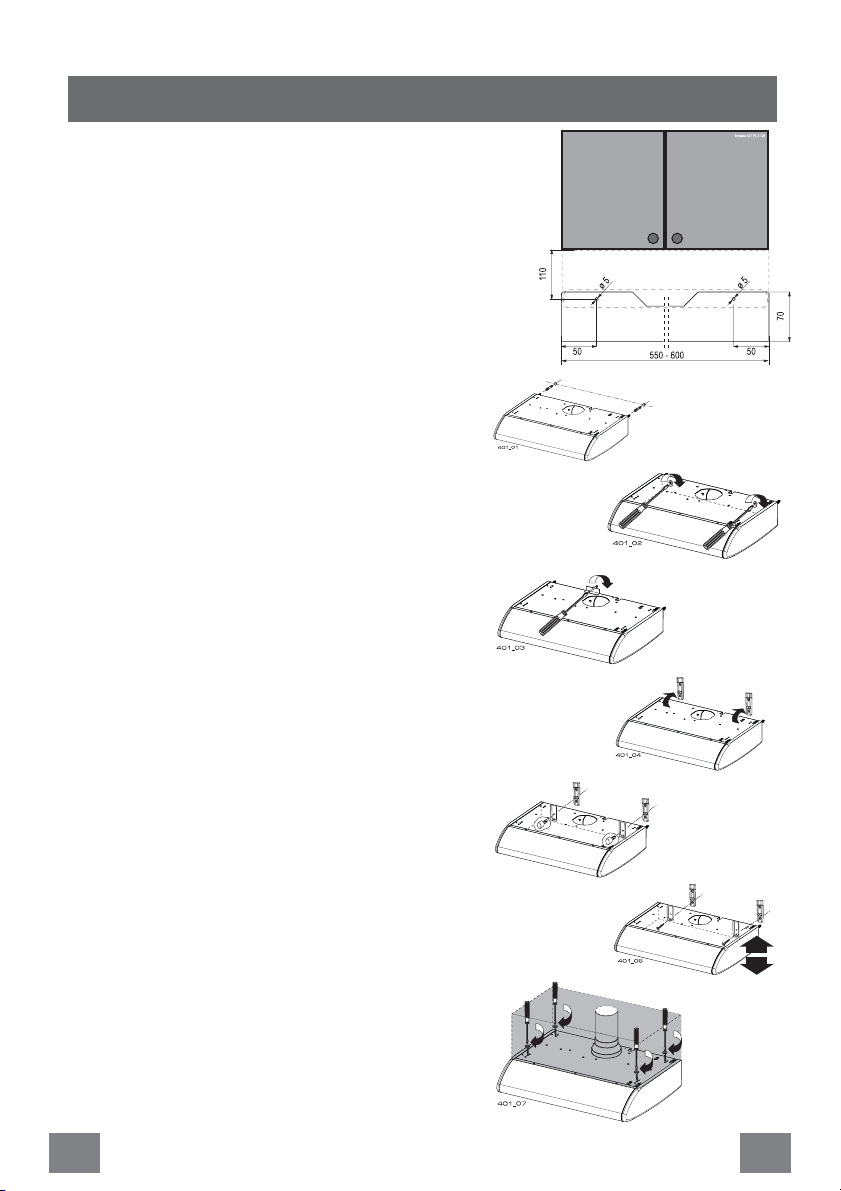

3.1 - Installierung der Rückwand
Vor der Installierung der Haube, es ist möglich, die
mitgelieferte Rückwand zu installieren.
• Die Befestigungslöcher an die Wand aufzeichnen, wie
in der Abb A.
• Die Wand bohren (2 Löcher Ø 5mm) und die Dübel
einsetzen.
• Die Rückwand an die Wand mit den zwei mitgelieferten
Schrauben 3x35 befestigen.
3.2 - Wandmontage
Die Haube kann mit unterschiedlichen Befestigungs-
sätzen ausgestattet sein:
a) Schrauben, Dübel und Sicherheitswinkel.
b) Schrauben, Dübel und Metallbügel.
1 - Befestigung mit Schrauben
Mit Hilfe der Kartonschablone die Wandbohrungen
ausführen (2 Bohrungen Ø 8 mm, siehe der Schablo-
ne beigelegte Anleitungen), die Dübel in die Löcher
einsetzen, die beiden Schrauben 4,2 x 44,4 (in der
Ausstattung enthalten) bis auf zirka 5 mm einschrau-
ben, die Haube an den Schrauben anhängen (Abb. 1)
und von innen definitiv festschrauben (Abb. 2).
Oberhalb der Haube den Sicherheitswinkel montieren
(in der Ausstattung enthalten)
(Abb. 3) .
2 - Befestigung mit Bügeln
Mit Hilfe der Kartonschablone die Wandbohrungen au-
sführen (4 Bohrungen Ø 8 mm, siehe der Schablone
beigelegte Anleitungen), die Metallbügel mit Schrauben
und Dübeln (in der Ausstattung enthalten) befestigen,
und die Haube an den Bügeln einhängen (Abb. 4). Die
Haube mit zwei Knaufen (in der Ausstattung enthalten)
befestigen (Abb. 5). Mit Hilfe der Stellschrauben die
Haube gerade ausrichten (Abb. 6).
3 - Den Hinweis 2.5 beachten.
3.3 - Montage an einem Oberschrank
Mit Hilfe der Kartonschablone die Unterseite des
Oberschranks bohren (siehe der Schablone beige-
legte Anleitungen). Die Haube mit vier Schrauben da
4,2 x 44,4 (in der Ausstattung enthalten) im Innern des
Oberschranks befestigen (Abb.7). Bei Ablufthauben
muß am Oberschrank außerdem die Öffnung für das
Abluftrohr angebracht werden. Umlufthauben benöti-
gen diese Öffnung nicht, weil die Luft bei diesen durch
die Schlitze an der Vorderseite der Haube umgewälzt
wird.
2
2
3
3
4
4
5
5
6
6
1
1
7
7
401_05a
A
A

DE 5

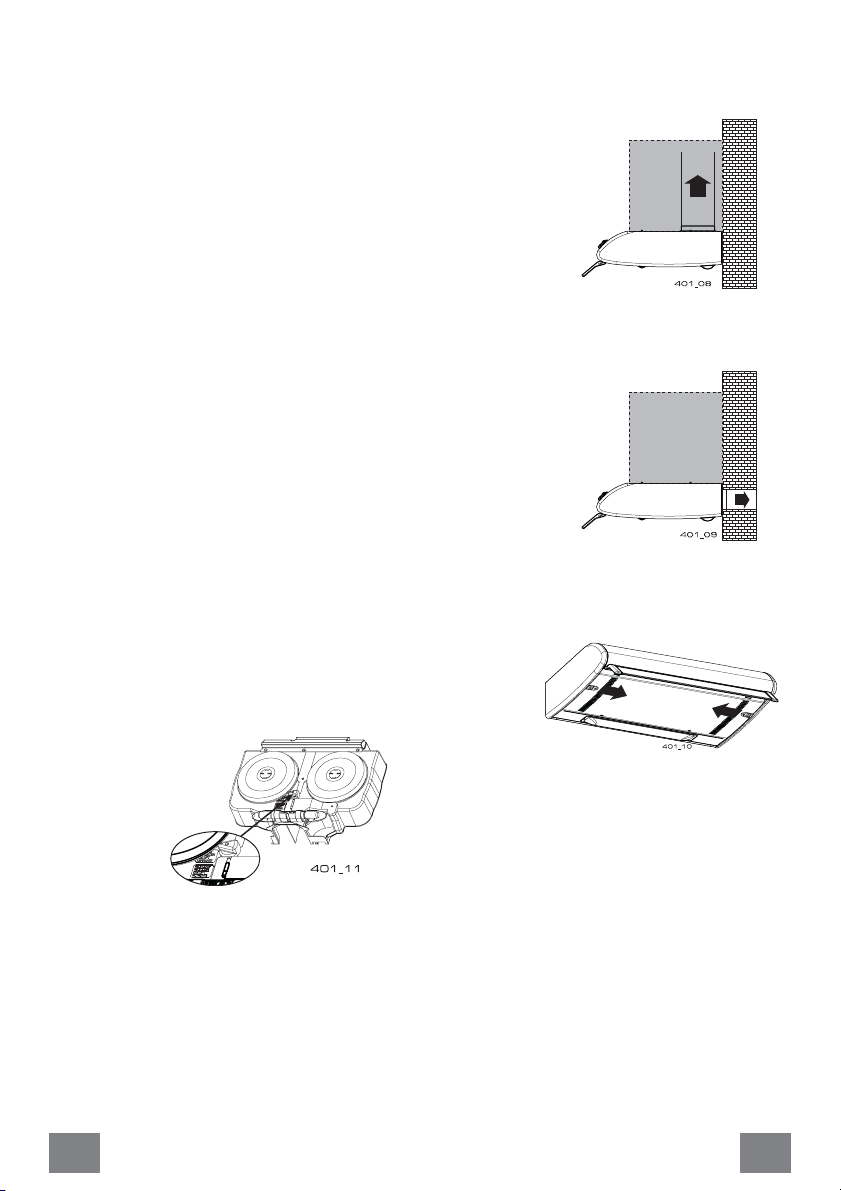

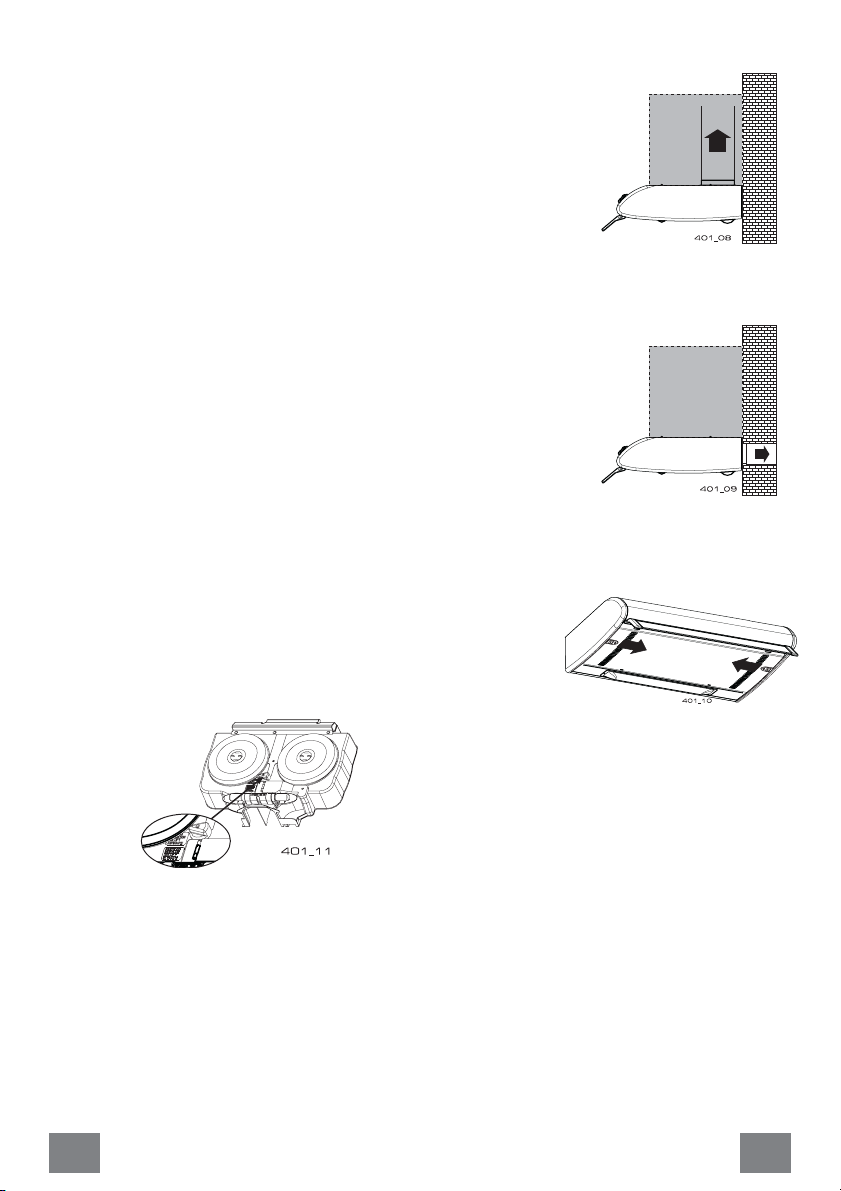

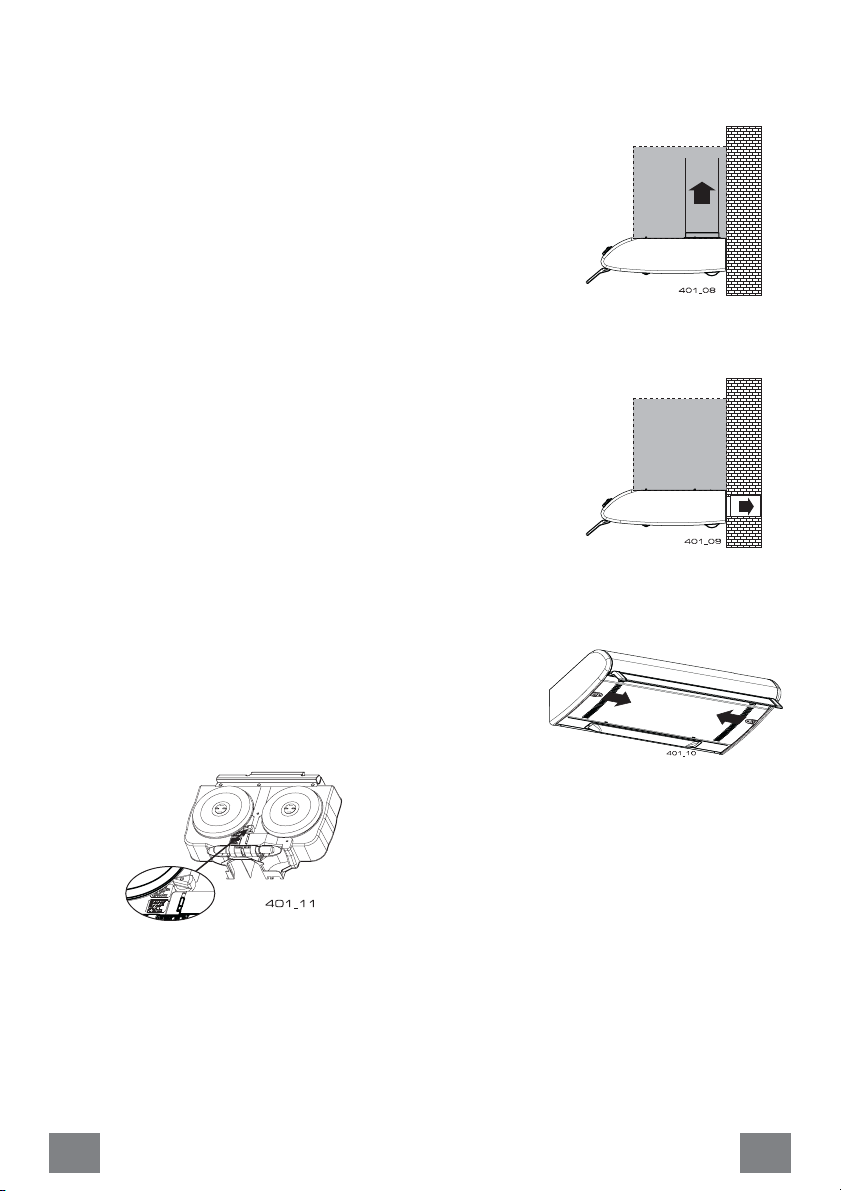

3.4 - Abluft- oder Umluftanschluß
1 - Abluftanschluß (die angesaugte Luft wird nach außen
abgeführt)
Die mit zwei Löchern für die Abluft ausgestattete Haube
wird serienmäßig mit Plastikkappe am hinteren Loch ge-
liefert. Der mitgelieferte Flansch wird entsprechend der
gewünschten Montageweise befestigt, das heißt Auslaß
nach oben (Abb. 8), oder Auslaß nach hinten (Abb. 9).
Bei Montage mit Auslaß nach hinten wird die Plastikkappe
am oberen Loch und der Flansch am hinteren Loch befe-
stigt. Den Luftauslaßflansch mit einem Rohr mit Ø 125
mm an die Abluftleitung anschließen. Das Ansauggitter
durch Drücken der Kugelgriffe nach innen öffnen (Abb.
10) und kontrollieren, ob der Hebel (Haube mit einem
Motor) oder der Zeiger des Kugelgriffs (Haube mit zwei
Motoren) auf Absaugposition ist (Abb. 11). Den eventuell
vorhandenen Aktivkohleeinsatz durch Drehen des Griffs
nach links ausbauen (siehe Absatz 3.3 2, Teil 2). Den
Hinweis 2.1 beachten.
2 - Umluftanschluß (die angesaugte Luft wird gefiltert und
in den Raum zurückgefördert)
Das Ansauggitter öffnen, kontrollieren, ob der Hebel
(Haube mit einem Motor) oder der Zeiger des Kugelgriffs
(Haube mit zwei Motoren) auf der Filterposition ist (Abb.
11) und den Aktivkohleeinsatz montieren (siehe Absatz
3.3 2, Teil 2).
8
8
9
9
10
10
11
11
3.5- Elektrischer Anschluß und Funktionskontrolle
1 - Für den Anschluß an das 220-Volt-Wechselstromnetz ist die in der Dunstabzugshaube mit einem
festmontierten Kabel und einem Schutzkontaktstecker versehen. Der Gesamtanschlußwert
(Motor und Beleuchtung) ist dem Typenschild zu entnehmen. Die in der Montageanleitung
besonders hervorgehobenen Sicherheitshinweise, insbesondere die Punkte 2.2, 2.3, 2.4 von
Abschnitt 2 sind strengstens zu beachten.
2 - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Be-
leuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.

DE 6
4 - SICHERHEITSHINWEISE
Alle Hinweise von Abschnitt 2, erster Teil - Montage - sollen ausführlich beachtet
werden. Außerdem ist es sehr wichtig, während Gebrauch und Wartung auf folgende
Hinweise zu achten:
4.1 - Die Wartung der Fettfilter und das Auswechseln der Aktiv-Kohlefilter ist rechtzeitig
durchzuführen, und zwar in den vom Hersteller empfohlenen Zeitabständen oder, bei
besonders starkem Einsatz der Haube (mehr als 4 Stunden pro Tag), auch häufiger.
4.2 - Niemals eine große Flamme bei eingeschalteter Dunsthaube unbedeckt lassen. Wenn der
Topf weggenommen wird, ist die Flamme abzuschalten oder für einen kurzen Zeitraum
auf kleinste Stellung zu drehen, trotzdem aber unbedingt im Auge zu behalten.
4.3 - Die Flamme ist zu regulieren um zu vermeiden, daß sie sich seitlich über den
Topfboden hinaus ausbreitet. Man spart auf diese Weise Energie und vermeidet eine
gefährliche Hitzekonzen-tration.
4.4 - Die Dunstabzugshaube ist ausschließlich zum Absaugen von Küchengerüchen
vorgesehen. Bei nicht bestimmungsgemäßer Benutzung erlischt jede Hersteller-Garantie.

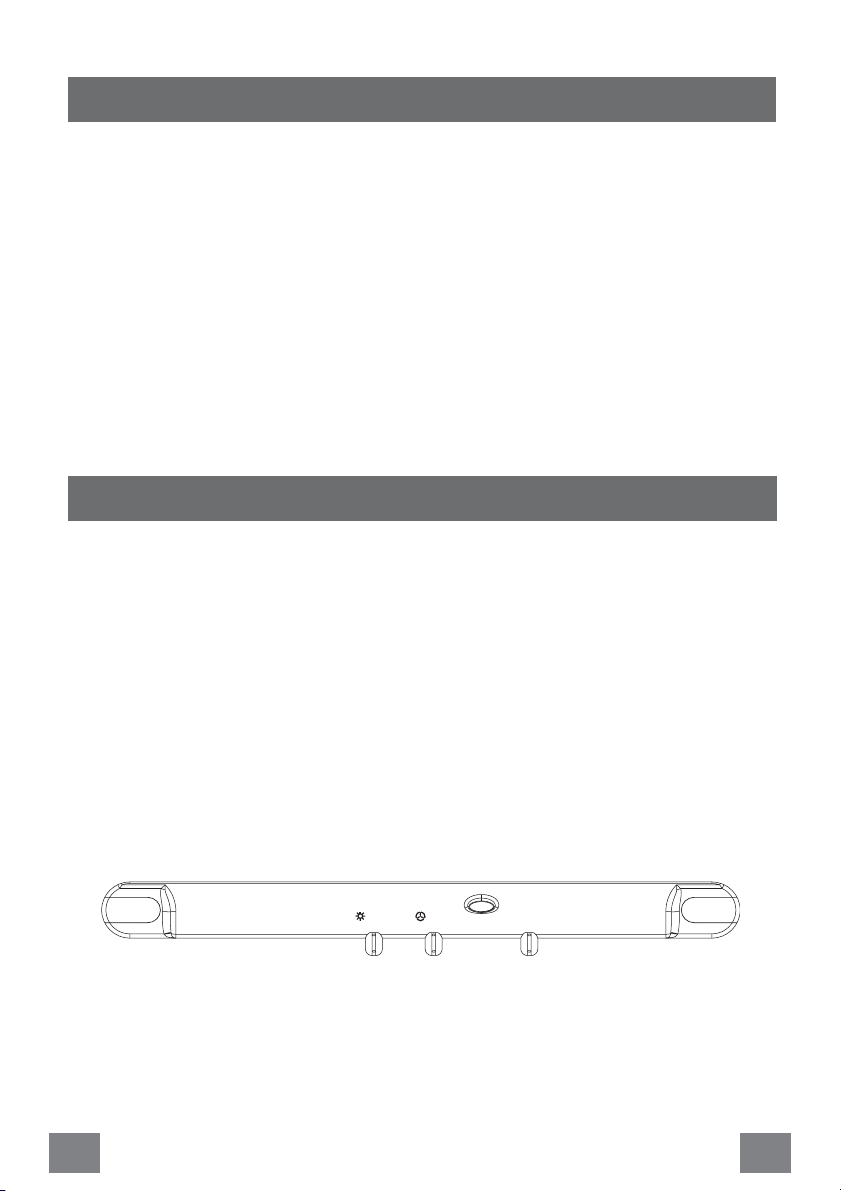

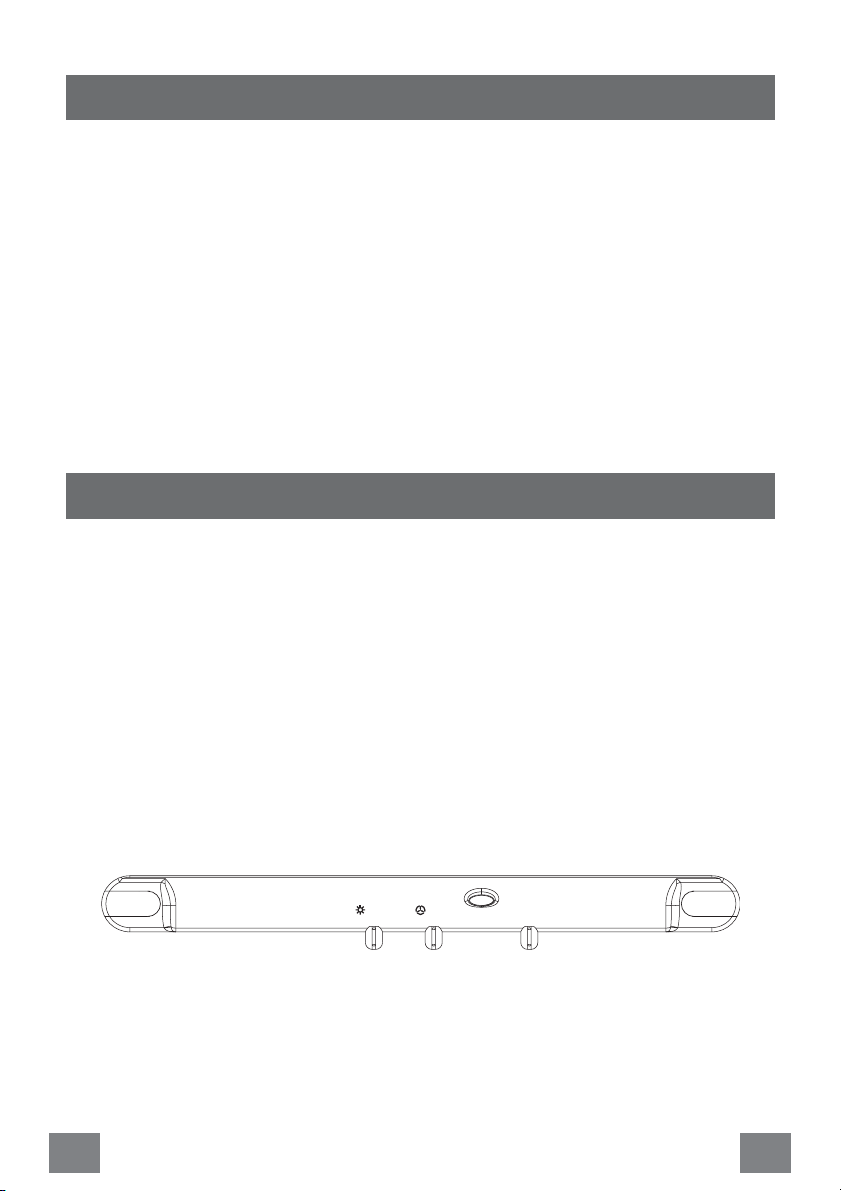

5 - BEDIENUNG
Taste L= auf Druck schaltet Beleuchtung ein und aus
Taste M= schaltet den Motor ein und aus
Taste V= dient der Wahl der Motorgeschwindigkeiten
1= kleinste Schaltstufe, geeignet für einen ständigen und besonders leisen Luftaustausch
bei geringer Kochdunstentwicklung.
2= mittlere Schaltstufe, geeignet für die meisten Anwendungsbedingungen, da hierbei opti-
maler Wirkungsgrad Luftleistung/Geräuschpegel vorliegt.
3= höchste Schaltstufe, geeignet für die Beseitigung starker Kochdunstentwicklung, auch
über längere Zeit.
01 12301
12
12
L
L
M
M
V
V

DE 7

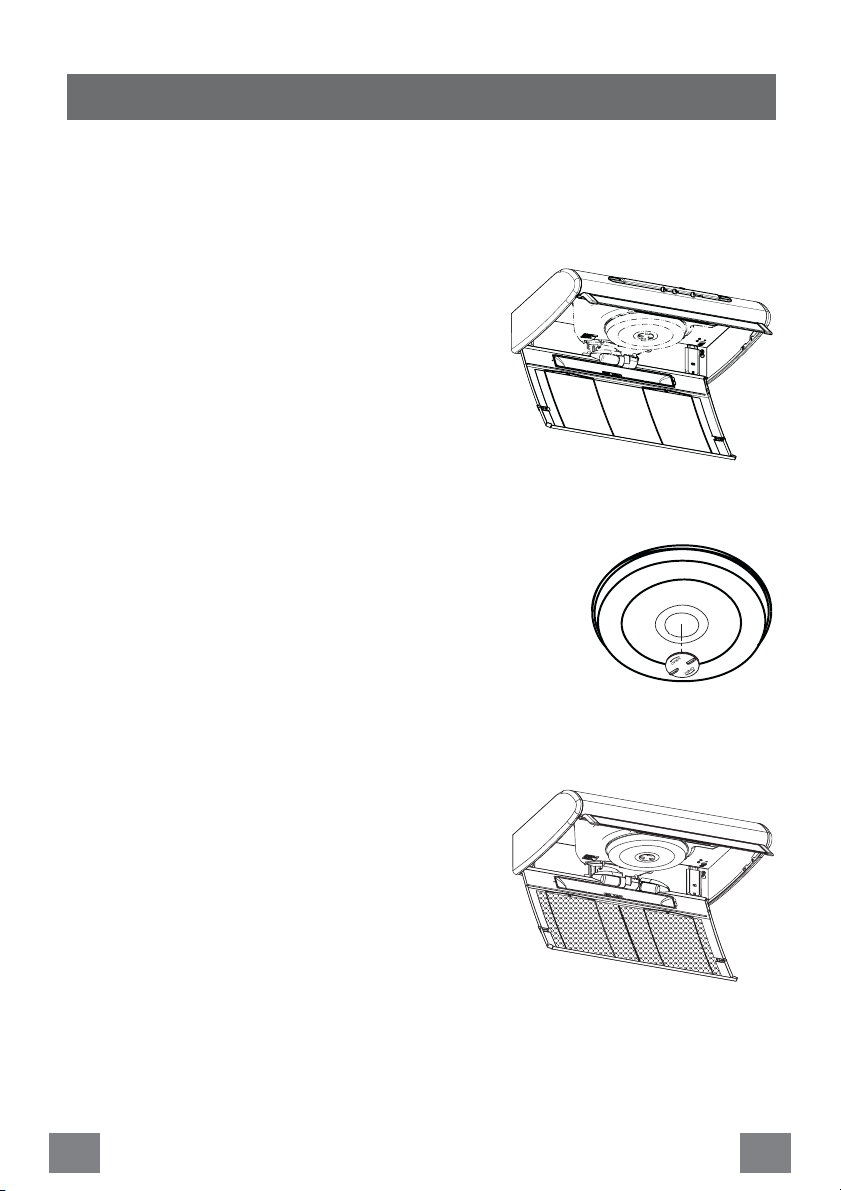

6-WARTUNG
Die regelmäßige Wartung stellt für lange Zeit die einwandfreie Funktion des Gerätes sicher.
Besondere Aufmerksamkeit erfordern die Fettfilter und, nur bei Umlufthauben, die Aktivkohle-
filter.
13
13
14
14
401_13L2
15
15

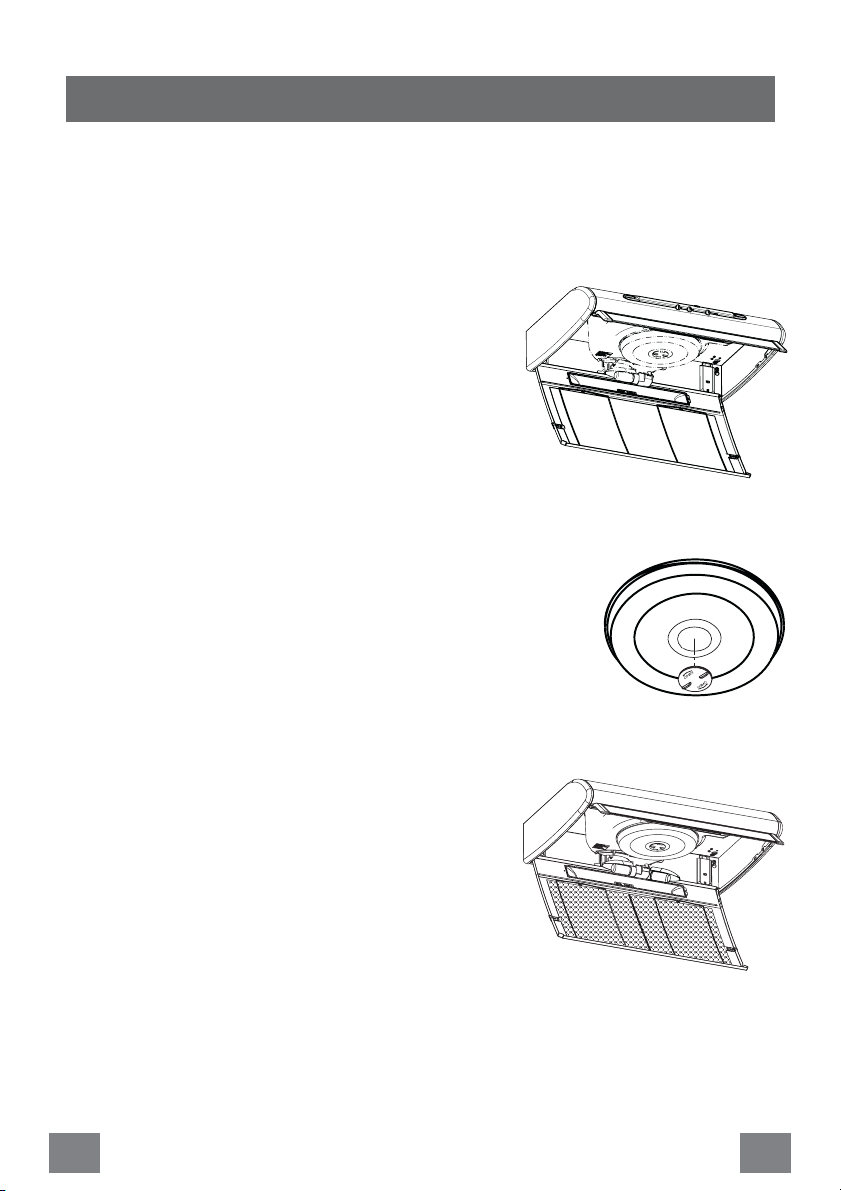

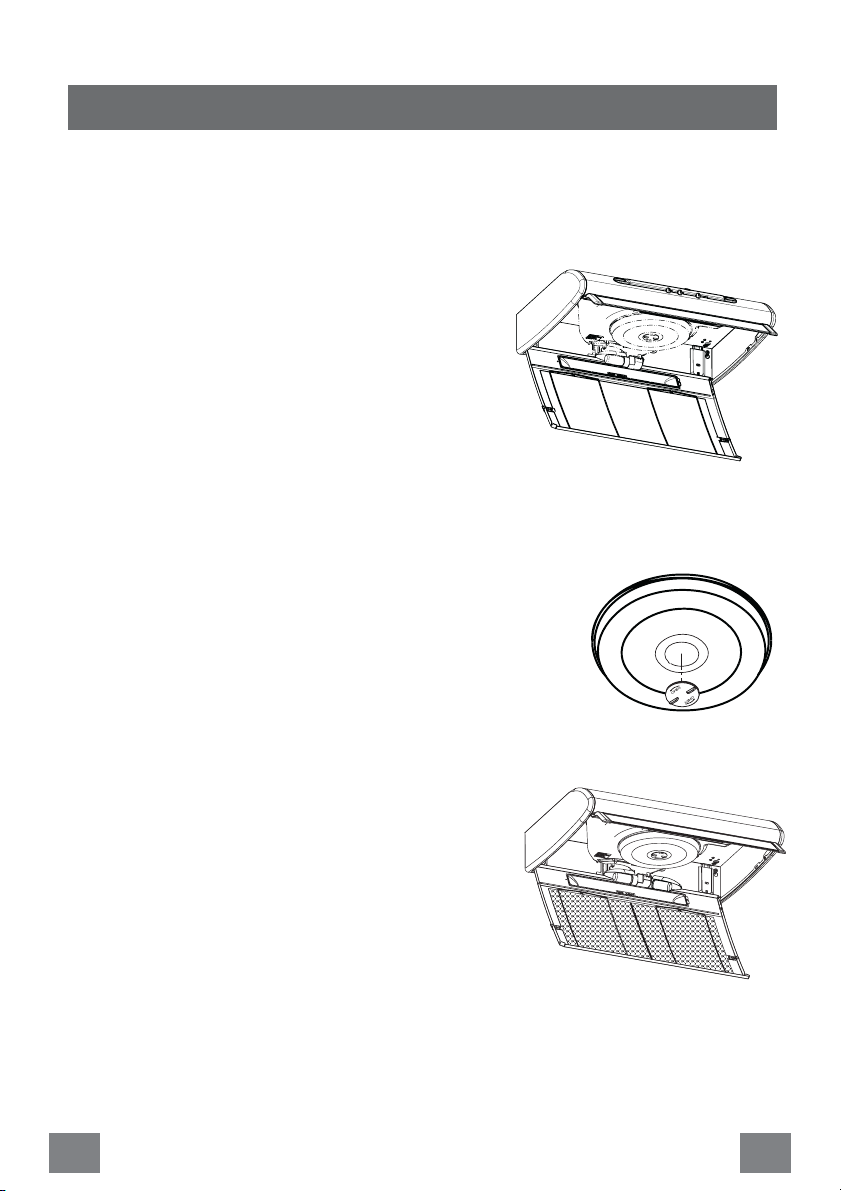

6.2 - Aktivkohlefilter
1 - Funktionsweise
Die Aktivkohlefilter sind in der Lage Gerüche zurückzuhalten, bis sie
gesättigt sind. Sie können nicht gewaschen oder regeneriert wer-
den, sondern müssen mindestens alle vier Monate, bei intensivem
Gebrauch auch öfter, ausgewechselt werden
2 - Auswechseln:
Das Ansauggitter öffnen, den Aktivkohlefilter auswechseln, indem der
Befestigungsgriff für denAusbau nach links, für den Einbau nach re-
chts gedreht wird (Abb. 14). Das Ansauggitter wieder verschließen.
6.3 - Beleuchtung
Die Beleuchtung besteht aus zwei 40 W Lampen, das
Ansauggitter öffnen. Falls die Lampen nicht funktionieren
muß kontrolliert werden, ob sie ganz eingeschraubt sind.
Durchgebrannte Lampen werden durch neue Lampen mit
gleicher Volt- und Wattzahl ersetzt. (Abb.15)
6.4 - Pflege
Für die normale Reinigung der Dunstabzugshaube:
- Nie nasse Tücher oder Schwämme, noch Wasserstrahlen verwenden.
- Nie Lösungs- oder alkoholhältige Mittel verwenden, da diese ein Mattwerden der
lackierten Ober-flächen bewirken.
- Nie Reibungsmittel verwenden, insbesondere auf Inox-Stahl Oberflächen.
Es empfiehlt sich, ein feuchtes Tuch und milde Flüssigreinigungsmittel zu
verwenden.
6.1 - Metall-Fettfilter
1 - Reinigung
Diese Filter müssen alle zwei Monate mit einem normalen
Waschmittel gewaschen werden. Dank ihrer kompakten
Bauweise können sie auch in der Spülmaschine gereinigt
werden.
2 - Ausbau des Filters
Das Ansauggitter öffnen, die Drahthalterung des Filters
und den Fettfilter ausbauen (Abb. 13). Den Filter vor dem
Wiedereinbau gründlich trocknen und das Ansauggitter
wieder verschließen.
ACHTUNG: die angegebenen Intervalle für das Au-
swechseln oder Waschen der Filter müssen unbedingt eingehalten wer-
den, damit jede Entzündungsgefahr der fettgesättigten Filter vermieden
wird.

FR 8
1 - GÉNÉRALITÉS
Cette hotte est prévue pour être installée au-dessus d’un plan de cuisson placé contre une paroi.
Il est possible de la fixer sous un élément mural ou directement contre le mur. Elle peut être
utilisée dans la version aspirante (évacuation externe) ou dans la version filtrante (recyclage
interne). A cause de la complexité de l’appareil il est préférable que l’installation soit ef-
fectuée par un spécialiste tout en respectant les prescriptions des autorités concernant
l’évacuation de l’air. La responsabilité du producteur ne saurait être engagée pour tout
incident ou accident provoqué par une installation défectueuse.
2 - CONSEILS CONCERNANT LA SECURITE
2.1 - N’utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées,
etc...)
2.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant
à l’intérieur de la hotte.
2.3 - Reliez la hotte au réseau en interposant un interrupteur bipolaire avec ouverture des contacts de 3 mm au
moins.
2.4 - Produit double isolation ne nécessitant pas obligatoirement une prise de terre.
2.5 - La distance de sûreté minimum entre le plan de cuisson et la hotte est de 65 cm.
2.6 - Il est interdit de faire flamber des préparations sous la hotte.
2.7 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l’objet d’une
surveillance permanente: l’huile surchauffée pourrait s’enflammer.
2.8 - Avant d’effectuer le nettoyage ou l’entretien de la hotte, débranchez l’appareil ou agissez sur l’interrupteur
omnipolaire de votre installation.
2.9 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés
par une énergie autre que l’énergie électrique évacuent les fumées simultanément. Une utilisation sans
dangers est possible si la dépression maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce
que évite un retour des gaz de décharge dans la pièce.
2.10 - L’appareil doit être placé de façon telle que la fiche de prise de courant soit accessible.
2.11 - Si le câble d’alimentation est endommagé, il doit être remplace par un câble ou un ensemble spécial disponible
auprés du fabricant ou de son service aprés vente.

FR 9
3 - INSTALLATION
3.1 – Installation du fond
Avant de procéder avec l’installation de la hotte, il est
possibile d’installer le fond de finissage en dotation.
• Marquez les trous dans le mur comme montré dans
l’image A
• Percez le mur (2 trous Ø 5mm), et introduissez les
tampons.
• Fixez le fond au mur en utilisant deux vis 3 x 35 (en
dotation).
3.2 - Installation contre le mur
La hotte peut être équipée de deux différents kits de
fixation:
a) vis, goujons et petite équerre de sécurité .
b) vis, goujons et étriers métalliques.
1 - Fixation avec vis
À l’aide du gabarit en carton, effectuer le perçage de la
paroi (2 trous Ø 8 mm, lire les instructions reportées sur
le gabarit), insérer les goujons dans les trous, visser les
deux vis 4,2 x 44,4 (fournies avec l’appareil) sans les
serrer à fond (laisser 5 mm. de jeu environ), accrocher
la hotte aux vis (fig. 1) puis effectuer le serrage définitif
depuis l’intérieur (fig. 2). Monter la petite équerre de
sécurité (fournie avec l’appareil) sur la hotte (fig. 3).
2 - Fixation avec étriers
Effectuer le perçage de la paroi à l’aide du gabarit en
carton (4 trous Ø 8 mm, lire les instructions reportées
sur le gabarit), fixer les étriers métalliques au moyen
des vis et goujons (fournis avec l’appareil), puis accro-
cher la hotte aux étriers (fig. 4).
Fixer la hotte au moyen de deux pommeaus (fournies
avec l’appareil) (fig. 5). Régler la mise à niveau hori-
zontale de la hotte en tournant les vis de réglage (fig.
6).
3 - Respecter les indications reportées dans l’avertisse-
ment 2.5.
3.3 - Installation avec élément mural
Percer le fond de l’élément mural à l’aide du gabarit
en carton (lire les instructions reportées sur le gabarit).
Fixer la hotte depuis l’intérieur de l’élément mural au
moyen de quatre vis 4,2 x 44,4 (fournies avec l’appa-
reil) (fig.7). Pour les hottes dans la version aspirante,
il faut effectuer le perçage de l’élément mural pour
permettre le passage du tuyau d’évacuation de l’air.
2
2
3
3
4
4
5
5
6
6
1
1
7
7
401_05a
A
A

FR 10
Pour les hottes dans la version filtrante, il n’est pas néces-
saire d’effectuer ce type de perçage, étant donné que l’air
est recyclé dans le local à travers les orifices placés dans la
partie avant de la hotte.
3.4 - Connexion aspirante ou filtrante
1 - Connexion aspirante (l’air aspiré est convoyé à l’extérieur de
l’appartement)
La hotte, équipée de deux ouvertures pour la sortie de l’air,
est fournie en série avec un bouchon en plastique monté
dans l’ouverture arrière. La bride fournie avec la hotte sera
montée en fonction de la solution choisie; sortie supérieure
(fig. 8), sortie arrière (fig. 9). Dans le cas d’installation avec
sortie arrière, le bouchon en plastique devra être monté dans
l’ouverture supérieure et la bride dans l’ouverture arrière.
Connecter la bride de sortie de l’air au conduit d’évacuation
externe au moyen d’un tuyau Ø 125 mm. Ouvrir la grille
d’aspiration en appuyant sur les boutons vers l’intérieur (fig.
10), contrôler que le levier (hotte à un moteur) ou l’indicateur
de la poignée (hotte à deux moteurs) se trouve sur la position
aspirante (fig. 11), retirer la cartouche à charbon actif, si pré-
sente, en faisant tourner la poignée dans le sens contraire à
celui des aiguilles d’une montre (voir paragraphe 3.3 2, partie
2). Respecter les indications reportées dans l’avertissement
2.1.
2 - Connexion filtrante (l’air aspiré est filtré et recyclé à l’intérieur
de l’appartement)
Ouvrir la grille d’aspiration, contrôler que le levier (hotte à un
moteur) ou l’indicateur de la poignée (hotte à deux moteurs)
se trouve sur la position filtrante (fig. 11), monter la cartouche
à charbon actif (voir paragraphe 3.3 2, partie 2).
3.5 - Raccordement électrique et contrôle fonctionnel
1 - Il est nécessaire de respecter scrupuleusement les conseils 2.2, 2.3 et 2.4 du paragraphe 2
concernant la sécurité.
2 - Le raccordement électrique effectué, vérifiez le bon fonctionnement de l’éclairage, du moteur et
du changement des vitesses d’aspiration.
8
8
9
9
10
10
11
11

FR 11
4 - CONSEILS CONCERNANT LA SECURITE
Il est absolument nécessaire de respecter tous les avertissements du paragraphe 2 de
la 1ère partie - Instructions pour l’installation. En outre, il est très important de faire
attention, lors de l’utilisation et de l’entretien, aux avertissements suivants:
4.1 - Effectuez un scrupuleux et régulier entretien des filtres à graisses et à charbon actif,
selon les intervalles conseillées par le fabricant, ou plus souvent, pour une utilisation
particulièrement intense (plus de 4 heures par jour.)
4.2 - Ne laissez jamais des flammes libres à forte intensité sous la hotte en fonctionnement:
en retirant les marmites, éteignez la flamme ou du moins, pour de courtes périodes et
sous surveillance, tenez-la au minimum.
4.3 - Réglez toujours la flamme de façon à éviter une fuite latérale de la même par rapport
au fond des marmites: vous économisez de l’énergie et vous évitez de dangereuses
concentrations de chaleur.
4.4 - N’utilisez jamais incorrectement votre appareil, qui est destiné uniquement à abattre les
odeurs dans la cuisine.
5 - UTILISATION
TOUCHE L= mise en fonctionnement et arrêt de l’éclairage
TOUCHE M= mise en marche et arrêt du moteur
TOUCHE V= choix de la vitesse d’aspiration
1= Vitesse minimum, pour ventiler la pièce, particulièrement silencieuse, pour les plats émettant
peu de vapeurs.
2= Vitesse moyenne: en conditions normales, étant donné le rapport optimal entre la capacité
de dépuration et le niveau de bruit.
3= Vitesse maximum: en cas de forte concentration d’odeurs et de vapeurs, même pour de
longues périodes.
01 12301
12
12
L
L
M
M
V
V

FR 12
6-ENTRETIEN
Un entretien constant garantit un fonctionnement optimal et un bon rendement au cours du
temps. Faire particulièrement attention aux filtres anti-graisse et, uniquement en ce qui concerne
les hottes filtrantes, aux filtres à charbon actif.
6.1 - Filtres anti-graisse métalliques
1 - Nettoyage
Il est nécessaire de laver ces filtres avec un détergent domestique d’usage commun au moins
tous les 2 mois; les dimensions compactes de ces filtres
permettent de les laver au lave-vaisselle.
2 - Démontage du filtre
Ouvrir la grille d’aspiration, retirer les éléments de blocage
du filtre en fil métallique et le filtre anti-graisse (fig. 13).
Essuyer soigneusement le filtre avant de le remonter,
puis refermer la grille d’aspiration. ATTENTION: il est
indispensable de respecter les temps de remplace-
ment ou d’entretien indiqués, afin d’éviter tout risque
d’incendie susceptible de survenir si les filtres sont
saturés de graisses.
13
13
14
14
401_13L2
15
15
6.2 - Filtres à charbon actif
1 - Fonctionnement
Les filtres à charbon actif sont en mesure de retenir les odeurs jusqu’à
ce qu’ils atteignent la saturation. Ils ne peuvent pas être lavés ni
régénérés; il est donc indispensable de les remplacer au moins tous
les 4 mois ou plus fréquemment, en cas d’emploi particulièrement
intensif.
2 - Remplacement:
Ouvrir la grille d’aspiration, remplacer les filtres à charbon actif en tour-
nant la poignée de fixation dans le sens contraire à celui des aiguilles
d’une montre pour les démonter, et dans le sens des aiguilles d’une
montre pour les remonter (fig. 14). Refermer la grille d’aspiration.
6.3 - Éclairage
L’éclairage est constitué par 1 ou 2 ampoules de 40 W
auxquelles on peut accéder ouvrir la grille d’aspiration
(Fig.15). Si les ampoules ne fonctionnent pas, contrôler
qu’elles soient bien vissées. Si les ampoules sont grillées,
il faudra les remplacer par des ampoules ayant le même
voltage et la même puissance.
6.4 - Nettoyage
Pour le nettoyage normal de la hotte:
- Ne pas utiliser de chiffons ou d’éponges mouillés, ni de jets d’eau.
- Ne pas utiliser de diluants ou d’alcools, susceptibles de rendre opaques les surfaces ver-
nies.
- Ne pas utiliser de substances abrasives, en particulier sur les surfaces en inox.
Il est conseillé d’utiliser un chiffon humide et un détergent liquide neutre.

IT 13
1 - GENERALITÀ
Questa cappa è predisposta per essere installata sopra un piano di cottura posizionato a ridosso
di una parete. Può essere fissata sotto un pensile o direttamente a muro. Può essere utilizzata
in versione aspirante (evacuazione esterna), oppure in versione filtrante (riciclo interno). Si
raccomanda che l’installazione venga effettuata da personale specializzato, rispettando
tutte le prescrizioni delle autorità competenti relative allo scarico dell’aria da evacuare. Il
produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta
o non conforme alle regole dell’arte.
2 - AVVERTENZE PER LA SICUREZZA
2.1 - Non collegare il gruppo a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti,ecc...).
2.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno del gruppo.
2.3 - Collegare il gruppo alla rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3
mm.
2.4 - Questo apparecchio non necessita di messa a terra, poiché é dotato di doppio isolamento.
2.5 - La distanza minima di sicurezza tra il piano di cottura e il gruppo è di 65 cm.
2.6 - Non fare cucine alla fiamma sotto il gruppo.
2.7 - Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.
2.8 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio togliendo
la spina o agendo sull’interruttore generale.
2.9 - Nel caso in cui nella stanza vengano utilizzati sia il gruppo che apparecchi non azionati da energia elettrica
(ad esempio apparecchi utilizzatori a gas), si deve provvedere ad una aerazione sufficiente dell’ambiente.
Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non supera 0,04 mBar;
si evita in questo modo un ritorno dei gas di scarico.
2.10 - L’apparecchio deve essere posto in modo che la spina sia accessibile.
2.11 - Se il cavo di alimentazione é danneggiato, esso deve essere sostituito da un cavo o un assieme speciale
disponibili presso il costruttore o il suo servizio assistenza tecnica.

IT 14
3 - INSTALLAZIONE
3.1 - Installazione del fondale
Prima di installare la cappa è possibile, qualora si
ritenga opportuno, installare il fondale di rifinitura in
dotazione.
• Segnare i fori per il fissaggio al muro come mostrato
in fig. A.
• Forare la parete (2 fori Ø 5mm) inserire i tasselli.
• Fissare il fondale al muro utilizzando le due viti 3x35
(in dotazione).
3.2 - Installazione al muro
La cappa può essere dotata di due diversi kit di fis-
saggio:
a) viti, tasselli e squadretta di sicurezza.
b) viti, tasselli e staffe metalliche.
1 - Fissaggio con viti:
Con l’ausilio della dima in cartone effettuare la foratura
della parete (2 fori Ø 8 mm leggere le istruzioni nella
dima), inserire i tasselli nei fori, avvitare le due viti 4,2
x 44,4 (in dotazione) lasciando circa 5 mm non avvitati,
agganciare la cappa alle viti (fig. 1) e procedere dal-
l’interno al serraggio definitivo (fig. 2). Montare sopra
la cappa la squadretta di sicurezza (in dotazione) (fig.
3).
2 - Fissaggio con staffe:
Con l’ausilio della dima in cartone effettuare la foratura
della parete (4 fori Ø 8 mm leggere le istruzioni nella
dima), fissare le staffe metalliche con viti e tasselli (in
dotazione), agganciare la cappa alle staffe (fig. 4).
Fissare la cappa con due pomelli (in dotazione) (fig.
5). Regolare l’assetto orizzontale della cappa ruotando
le viti di regolazione (fig. 6).
3 - Rispettare l’avvertenza 2.5.
3.3 - Installazione al pensile
Con l’ausilio della dima in cartone forare il fondo del
mobile pensile, (leggere le istruzioni nella dima).
Fissare la cappa dall’interno del mobile con quattro
viti da 4,2 x 44,4 (in dotazione) (fig. 7). Per cappe in
versione aspirante, deve essere effettuata la foratura
del pensile per il passaggio del tubo evacuazione del-
l’aria. Per cappe in versione filtrante non é necessario
effettuare questo tipo di foratura, in quanto l’aria viene
riciclata nell’ambiente attraverso le asole poste nella
parte anteriore della cappa.
2
2
3
3
4
4
5
5
6
6
1
1
7
7
401_05a
A
A

IT 15
3.4 - Connessione aspirante o filtrante
1 - Connessione aspirante (l’aria aspirata viene convogliata all’esterno
dell’abitazione)
La cappa dotata di due fori per l’uscita dell’aria, viene fornita di
serie con il tappo in plastica montato nel foro posteriore, la flangia
in dotazione, verrà montata in funzione della soluzione scelta; uscita
superiore (fig. 8), uscita posteriore (fig. 9). Nel caso di installazione
con uscita posteriore, il tappo in plastica va montato nel foro superio-
re e la flangia nel foro posteriore. Collegare con un tubo Ø 125 mm
la flangia di uscita dell’aria, alla tubazione di evacuazione esterna.
Aprire la griglia di aspirazione premendo i pomelli verso l’interno
(fig. 10), controllare che la leva (cappa ad un motore) o l’indice della
manopola (cappa a due motori) sia collocata in posizione aspirante
(fig. 11), togliere se presente la cartuccia al carbone attivo ruotando
la manopola in senso antiorario (vedi par. 3.3 2 parte 2a). Rispettare
l’avvertenza 2.1.
2 - Connessione filtrante (l’aria aspirata viene filtrata e riciclata all’interno
dell’abitazione)
Aprire la griglia di aspirazione, controllare che la leva (cappa ad un
motore) o l’indice della manopola (cappa a due motori) sia collocata
in posizione filtrante (fig. 11), montare la cartuccia al carbone attivo
(vedi par. 3.3 2 parte 2a).
8
8
9
9
10
10
11
11
3.5 - Collegamento elettrico e controllo funzionale
1 - É necessario rispettare scrupolosamente le avvertenze dei punti 2.2, 2.3 e 2.4 del paragrafo 2
relative alla sicurezza.
2 - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione
del motore, cambio delle velocità.

IT 16
4 - AVVERTENZE PER LA SICUREZZA
È assolutamente necessario rispettare tutte le avvertenze riportate al paragrafo 2 della
1
a
parte - Istruzioni per l'installazione. In aggiunta, è molto importante fare particolare
attenzione, nell'uso e nella manutenzione, alle seguenti avvertenze:
4.1 - Effettuare una scrupolosa e tempestiva manutenzione dei filtri antigrasso e al carbone
attivo, secondo gli intervalli consigliati dal Fabbricante, o più frequentemente, per un
uso particolarmente gravoso (oltre le 4 ore giornaliere).
4.2 - Non lasciare fiamme libere a forte intensità sotto la cappa in funzione: togliendo le
pentole, spegnere la fiamma o almeno, per brevi periodi e sotto sorveglianza, tenerla al
minimo.
4.3 - Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle
stesse rispetto al fondo delle pentole: si risparmia energia e si evitano pericolose
concentrazioni di calore.
4.4 - Non fare mai un uso improprio dell'apparecchio, che è stato progettato esclusivamente
per abbattere gli odori in cucina.
5 - USO
TASTO L= Accende e spegne l'impianto di illuminazione
TASTO M= Accende e spegne il motore.
TASTO V= Determina le velocità di esercizio.
1 = Velocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso, in pre-
senza di pochi vapori di cottura.
2 = Velocità media, adatta alla maggior parte delle condizioni di uso, dato l’ottimo rapporto tra
portata d’aria trattata e livello di rumorosità.
3 = Velocità massima, adatta a fronteggiare le massime emissioni di vapori di cottura, anche
per tempi prolungati.
01 12301
12
12
L
L
M
M
V
V

IT 17
6 - MANUTENZIONE
Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel
tempo. Particolari attenzioni vanno rivolte ai filtri antigrasso e, per le sole cappe filtranti, ai filtri
al carbone attivo.
6.1 - Filtri antigrasso metallici
1 - Pulizia
È necessario lavare con normale detersivo domestico
questi filtri al massimo ogni 2 mesi. La loro dimensione
compatta consente il lavaggio anche in lavastoviglie.
2 - Smontaggio dei filtri
Aprire la griglia di aspirazione, togliere i fermafiltro in filo
metallico e il filtro antigrasso (fig.13).Asciugare bene il
filtro prima di rimontarlo, richiudere la griglia di aspira-
zione.
6.2 - Filtri al carbone attivo
1 - Funzionamento
I filtri al carbone attivo hanno la capacità di trattenere gli odori fino a raggiungere la saturazione.
Non sono lavabili e non sono rigenerabili e vanno pertanto sostituiti
almeno ogni 4 mesi o, più frequentemente per un uso particolarmente
intenso.
2 - Sostituzione
Aprire la griglia di aspirazione, sostituire i filtri al carbone attivo girando
la manopola di fissaggio in senso antiorario per smontare, in senso
orario per rimontare (fig. 14). Richiudere la griglia di aspirazione.
6.3 - Illuminazione
É costituita da 1 o 2 lampade da 40 W a cui si ha accesso aprendo la griglia di aspirazione
(Fig.15). Se le lampade non funzionano, controllare che siano ben avvitate. Se le lampade sono
bruciate, devono essere sostituite con altre di pari voltaggio e potenza.
6.4 - Pulizia
Per la normale pulizia della cappa:
- Non utilizzare panni o spugne bagnate, nè getti d'ac-
qua;
- Non utilizzare diluenti o alcoli poiché potrebbero opaciz-
zare le superfici verniciate;
- Non utilizzare sostanze abrasive, in particolare sulle
superfici in acciaio inox.
Si consiglia di utilizzare un panno umido e detersivo
liquido neutro.
13
13
14
14
401_13L2
15
15

GB 18
1 - GENERAL INFORMATION
This canopy hood is designed to be fixed to any rigid vertical surface, over a gas or electric
hotplate and can be used either in the extraction mode (ducted to the outside) or in the recir-
cu-lation mode (internal recycling). All cookers hood perform better when used in evacuation
mode. During winter time it may be convenient to use the hood in the recycling mode to avoid
heat loss from the kitchen.
Before starting the installation, consideration should be given to the difficulties to be
found during installation. The installation work must be undertaken by a qualified and
competent person
in conformity to the rules concerning the evacuation of contaminated air. The manufac-
turer disclaims all liability for any damage or injury caused as a result of not following
the instructions for installation contained in the following text.
2 - SAFETY WARNING
1.1 - When used in the extraction mode, the cooker hood ducting must not be connected to a flue which is used
for exhausting fumes from appliances supplied with energy other than electric, such as a central heating
flue or water heating flue.
1.2 - Before connecting to the mains supply ensure that the mains voltage corresponds with the voltage on the
rating plate inside the hood.
1.3 - Connect the cooker hood to the mains via a bipolar switch which has 3mm clearance between the con-
tacts.
1.4 - For cooker hoods featuring an earth cable, make sure the electric plant of your house is correctly earthed.
1.5 - Appliance in class II are provided with a double insulation; therefore do not connect then through earthed
plugs but through simple bipolar plugs.
1.6 - When installed, the hood must be positioned at least 65cm above the hotplate.
1.7 - Never do flambé cooking under this cooker hood.
1.8 - Never leave frying pans unattended during use as overheated fat and oil may catch fire.
1.9 - Before carrying out any kind of maintenance or cleaning, disconnect the hood from the mains supply.
1.10- If the room where the cooker hood is to be used contains a fuel burning appliance such as a central hea-
ting boiler then this must be of the room sealed or balanced flue type. If other types of flue or appliance
are fitted, ensure that there is an adequate supply of air into the room. When the cooker hood is used in
conjunction with appliances supplied with energy other than electric, the negative pressure in the room
must not exceed 0,04 mbar to prevent fumes being drawn back into the room by the cooker hood.
1.11- The appliance must be positioned so that the plug is accessible.
1.12- If the supply cord is damaged, it must be replaced by a special cord or assembly available from the manufacturer
or its service agent.

GB 19
3 - INSTALLATION
3.1 - Fitting the splashback
Before installing the hood it is possible to fit the splash-
back provided, if required.
• Mark the holes required to fix it to the wall, as shown
in fig. A.
• Drill the wall (2 holes Ø 5mm) and insert the wall
plugs.
• Fix the splashback to the wall using the two 3x35
screws (provided).
3.2 - Wall installation
The hood can be supplied with two different fixing kits:
a) screws, plugs and safety square.
b) screws, plugs and metal brackets.
1 - Fixing with screws
Using the cardboard template, mark and drill the holes
on the wall (2 holes Ø 8 mm see instructions on the
template), insert the plugs in the holes, tighten both
4,2 x 44,4 screws(supplied) leaving about 5 mm un-
screwed, hook the hood onto the screws (fig. 1) and
secure tightly from inside (fig. 2). Mount the safety
square (supplied) above the hood (fig. 3).
2 - Fixing with brackets Using the cardboard template,
mark and drill the holes on the wall (4 holes Ø 8 mm
see instructions on the template), fix the metal brac-
kets with screws and plugs (supplied), hook the hood
onto the brackets (fig. 4). Fix the hood with two knobs
(supplied) (fig. 5). Make sure the hood is level and,
if necessary, adjust by acting upon the adjustment
screws (fig. 6).
3 - Respect warning 2.5.
3.3 – Wall unit installation
Using the cardboard template, mark and drill the
bottom of the wall unit, (see instructions on the tem-
plate).
Fasten the hood from inside the unit using four screws
4,2 x 44,4 (supplied) (fig.7). For suction hoods, the
wall unit must be drilled to allow for the air discharge
duct. Filter hoods do not require this type of drilling
operation since the air is recycled into the room
through vents situated on the front of the hood.
2
2
3
3
4
4
5
5
6
6
1
1
7
7
401_05a
A
A

GB 20
3.4 - Connecting suction or filter hoods
1 - Connecting suction hoods (air is discharged into the atmosphere)
The hood comes with two air outlets, a plastic cover fitted in the
rear hole and a flange to be fitted according to the solution chosen:
top discharge (fig. 8), rear discharge (fig. 9). In case of installation
with rear discharge, fit the plastic cover in the top hole and the
flange in the rear hole. Using a pipe Ø 100 o 120 mm, connect the
air discharge flange to the external discharge duct. Open the grid
panel by pressing inwards on the knobs (fig. 10), check that the lever
(hood with one motor) or the handle (hood with two motors) points
to the ducting mode position (fig. 11), remove the charcoal filter, if
any, by turning the handle anti-clockwise (see par.3.3 2 part 2°).
Respect warning 2.1
2 - Connecting filter hoods (air is filtered and recirculated inside the
room) Open the grid panel, check that the lever (hood with one
motor) or the handle (hood with two motors) points to the filter mode
position (fig. 11), insert the charcoal filter
(see par.3.3 2 part
2°).
8
8
9
9
10
10
11
11
3.5 - Electrical connection and working test
1 - The safety measures 2.2, 2.3 and 2.4 of paragraph 2 are to be strictly observed.
2 - Once the electrical connection has been completed, check that the worktop illumination, motor
and speeds work properly.
